INSTRUKCJA OBSŁUGI BSGL53192 BOSCH

Wskazówki dotyczące bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Instrukcja uzytkowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

Instrukcję użytkowania należy zachować. W przypadku przekazania odkurzacza innej osobie należy dołączyć instrukcję obsługi. Użytkowanie zgodne z przeznaczeniem Urządzenie jest przeznaczone wyłącznie do użytku w gospo- darstwie domowym i podobnych otoczeniach.Urządzenie jest przeznaczone do użytkowania na maksymalnej wysokości 2000 metrów nad poziomem morza. Odkurzacz należy użyt- kować wyłącznie zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi. Aby uniknąć uszkodzeń urządzenia lub skaleczeń, odkurzacza nie należy używać do: odkurzania ludzi i zwierząt, zasysania: - substancji szkodliwych dla zdrowia, o ostrych krawędziach, gorących lub żarzących się, - substancji wilgotnych lub płynnych, - łatwopalnych lub wybuchowych materiałów i gazów, - popiołu, sadzy z pieców kaflowych i instalacji centralnego ogrzewania, - pyłu tonerowego z drukarek i kopiarek. Części zamienne, wyposażenie dodatkowe, worki na pył Nasze oryginalne części zamienne, wyposażenie dodatkowe i wyposażenie specjalne, jak również oryginalne worki na pył zostały zaprojektowane specjalnie z myślą o korzystaniu z naszych odkurzaczy i są dostosowane do ich funkcji oraz wymagań. W związku z tym zalecamy używanie wyłącznie oryginalnych części zamiennych, elementów wyposażenia dodatkowego, wyposażenia specjalnego oraz oryginalnych worków na pył. Tylko w ten sposób możemy zagwarantować zarówno długi okres użytkowania odkurzacza, jak i niezmiennie wysoką skuteczność czyszczenia. !Wskazówka: Stosowanie niedopasowanych lub odznaczających się niższą jakością części zamiennych, elementów wyposażenia dodatkowego/specjalnego oraz worków na pył może spowodować uszkodzenie odkurzacza, które nie jest objęte naszą gwarancją, jeżeli przyczyną uszkodzenia było właśnie używanie tego typu produktów. Wskazówki dotyczące bezpieczeństwa Odkurzacz spełnia wymogi tech- niki oraz przepisy bezpiecze- ństwa. Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sen- sorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadcze- nia i/lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i czynności konser- wacyjne nie mogą być wykony- wane przez dzieci bez nadzoru dorosłych. Opakowania foliowe należy przechowy-wać w miejscu nie- dostępnym dla małych dzieci lub wyrzucić. => Istnieje niebezpieczeństwo uduszenia! Odpowiednie użytkowanie Odkurzacz należy podłączać i uruchamiać wyłącznie zgodnie z informacjami zawartymi na tabliczce znamionowej. Nigdy nie odkurzać bez worka lub pojemnika na kurz filtra zabezpieczającego silnik oraz filtra wylotu powietrza. => Może to spowodować uszkodzenie urządzenia! W żadnym wypadku nie odkurzać szczotką ani dyszą w pobliżu głowy.=> Istnieje niebezpieczeństwo obrażeń ciała! Podczas odkurzania schodów urządzenie musi znajdować się niżej niż użytkownik. Nie używać przewodu zasilającego ani węża do przenoszenia/transportowania odkurzacza.28 Stare urządzenia Stare urządzenia często zawierają pełnowartościowe materiały. Z tego względu wysłużone urządzenie należy oddawać dostawcy względnie do centrum odzysku surowców wtórnych do ponownego wykorzystania. Informację na temat aktualnie obowiązujących sposobów utylizacji można uzyskać w wyspecjalizowanym sklepie lub w urzędzie gminy. Utylizacja filtrów i worków filtrujących Filtry i worki filtrujące wykonane są z materiałów przyjaznych dla środowiska. Jeśli nie zawierają substancji szkodliwych lub niedozwolonych, można je wyrzucać z odpadami komunalnymi. Informacje dotyczące etykiety ener- getycznej Niniejszy odkurzacz jest odkurzaczem uniwersalnym z wężem głównym. W celu uzyskania deklarowanej efektywności energetycz- nej i klasy czyszczenia na dywanach zalecane jest używa- nie przełączalnej szczotki uniwersalnej. W celu uzyskania deklarowanej efektywności energetycz- nej oraz klasy czyszczenia na twardych podłogach ze szczelinami i szparami zalecane jest używanie dołączonej szczotki do podłóg twardych bez doczepianego wieńca szczotkowego. z Rozporządzeniem Delegowanym (UE) Nr 665/2013 wydanym przez Komisję w dniu 3 maja 2013, które stanowi uzupełnienie dyrektywy 2010/30/UE. Wszystkie procedury, które nie są dokładnie opisane w niniejszej instrukcji, zostały wykonane w oparciu o normę DIN EN 60312-1:2017*. *W przypadku badania okresu eksploatacji silnika przy opróżnionym pojemniku na kurz zdefiniowaną wartość należy zwiększyć o 10% podanego okresu eksploatacji silnika, który przyjęto do badania przy wypełnionym do połowy pojemniku na kurz. Jeśli przewód zasilający urządzenia zostanie uszkodzony, musi zostać wymieniony przez producenta lub serwis producenta lub inną osobę z podobnymi kwalifikacjami, aby uniknąć zagrożeń. W przypadku użytkowania urządzenia dłużej niż przez 30 minut należy całkowicie wyciągnąć przewód zasilający. W celu odłączenia urządzenia od sieci ciągnąć za wtyczkę, a nie za przewód zasilający. Przewodu zasilającego nie wolno prowadzić po ostrych krawędziach ani zaciskać. Należy uważać, aby podczas automatycznego zwijania przewodu wtyczka nie obijała się o znajdujące się w pobliżu osoby, części ciała, zwierzęta lub przedmioty. => Kontrolować przewód zasilający, trzymając za wtyczkę. Przed przystąpieniem do prac związanych z naprawą lub konserwacją odkurzacza należy wyciągnąć wtyczkę z gniazda sieciowego. Nie włączać uszkodzonego odkurzacza. W przypadku zakłócenia w pracy urządzenia należy wyciągnąć wtyczkę z gniazda sieciowego. W celu uniknięcia zagrożeń, naprawa urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis. Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła. Unikać kontaktu filtrów (worek na kurz filtr zabezpieczający silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol. Odkurzacz nie nadaje się do stosowania na placach budowy. => Odsysanie gruzu budowlanego może prowadzić do uszkodzenia urządzenia. Gdy odkurzacz nie jest używany, wyłączyć urządzenie i wyjąć wtyczkę z gniazda. Stare urządzenie powinno zostać zabezpieczone przed ponownym użyciem, a następnie odpowiednio zutylizowane zgodnie z obowiązującymi przepisami. !Uwaga Gniazdo sieci energetycznej musi być zabezpieczone bezpiecznikiem o mocy co najmniej 16 A. Jeżeli w momencie włączania urządzenia zadziała bezpiecznik, może to być spowodowane tym, że równocześnie inne urządzenia elektryczne o większej mocy przyłączeniowej podłączone są do tego samego obwodu prądowego. Zadziałania bezpiecznika można uniknąć, ustawiając najniższy stopień mocy przed włączeniem urządzenia i wybierając wyższy stopień dopiero po jego włączeniu. Wskazówki dotyczące utylizacji Opakowanie Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i z tego względu nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy oddać do punktów zbiórki surowców wtórnych.29

24* 21pl Dziękujemy za zakup odkurzacza GL50 firmy Bosch. W niniejszej instrukcji obsługi przedstawione zostały różne modele odkurzacza GL50. Dlatego może się zdarzyć, że opisane wyposażenie i jego funkcje nie zawsze odnoszą się do danego modelu. W celu osiągnięcia możliwie najlepszego wyniku odkurzania należy stosować wyłącznie oryginalne akcesoria firmy Bosch, które zostały skonstruowane specjalnie do tego modelu odkurzacza. Należy rozłożyć strony z rysunkami! Opis urządzenia 1 Przełączalna szczotka do podłóg z tuleją odblokowującą* 2 Szczotka do podłóg twardych z tuleją odblokowującą* 3 Rura teleskopowa z tuleją przesuwną (i tuleją odblokowującą)* 4 Uchwyt węża 5 Wąż ssący* 6 Wskaźnik wymiany worka* 7 Włącznik/wyłącznik 8 Zaczep 9 Przewód zasilający 10 Kratka wylotu powietrza (jeden z dwóch przedstawionych wariantów)* 11 Szczotka do tapicerki* 12 Ssawka do szczelin* 13 Schowek na wyposażenie 14 Worek 15 Filtr zabezpieczający silnik, nadaje się do prania* 16 Filtr wylotu powietrza* 17 Zaczep rury ssącej (znajdujący się na spodzie urządzenia) 18 Uchwyt do przenoszenia 19 Pokrywa komory pyłowej 20 Turboszczotka “Animal”* 21 Szczotka do odkurzania sierści zwierząt z tapicerki*

• w zależności od wyposażenia83

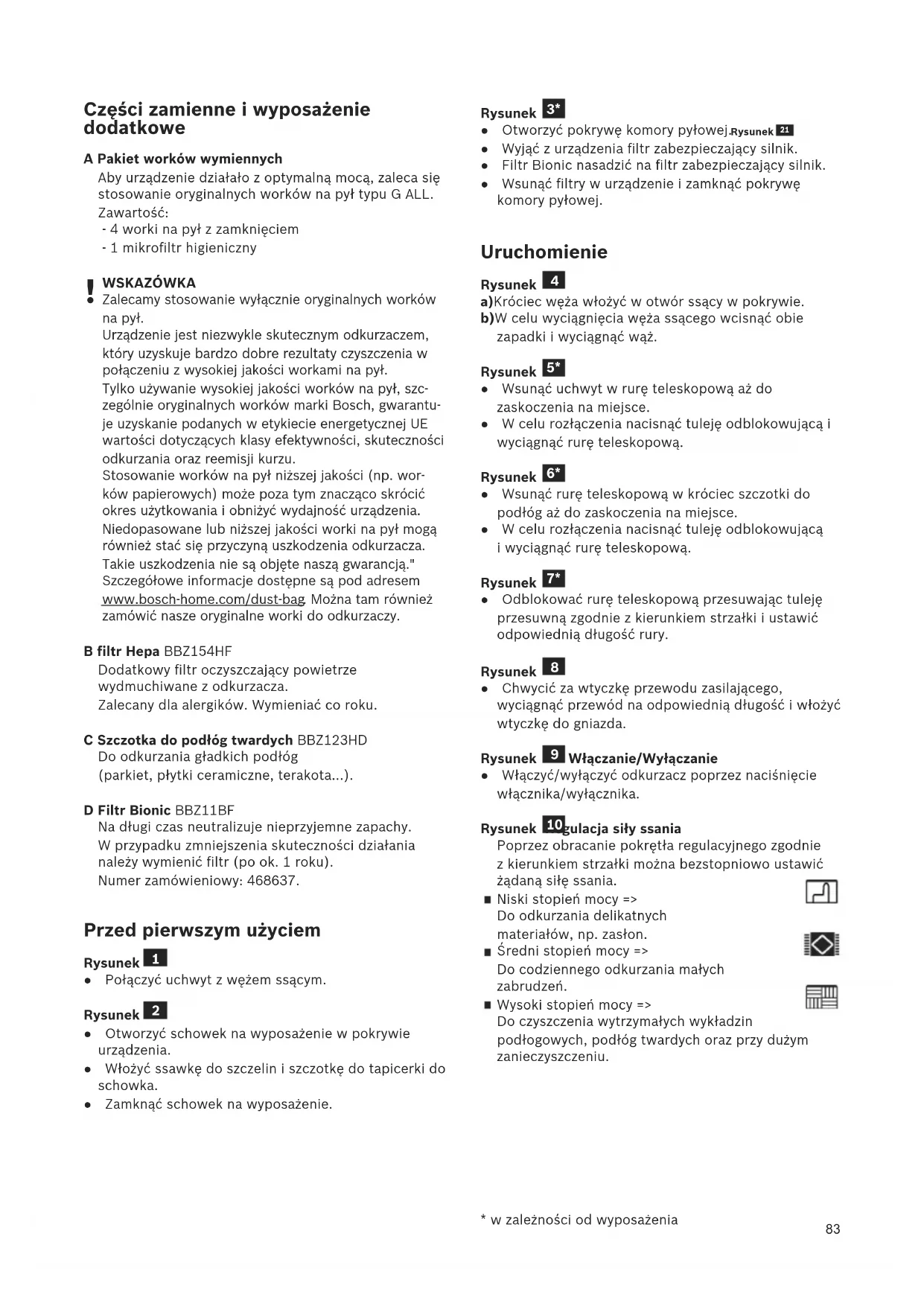

• w zależności od wyposażenia Części zamienne i wyposażenie dodatkowe A Pakiet worków wymiennych Aby urządzenie działało z optymalną mocą, zaleca się stosowanie oryginalnych worków na pył typu G ALL. Zawartość: - 4 worki na pył z zamknięciem - 1 mikrofiltr higieniczny

WSKAZÓWKA Zalecamy stosowanie wyłącznie oryginalnych worków na pył. Urządzenie jest niezwykle skutecznym odkurzaczem, który uzyskuje bardzo dobre rezultaty czyszczenia w połączeniu z wysokiej jakości workami na pył. Tylko używanie wysokiej jakości worków na pył, szc- zególnie oryginalnych worków marki Bosch, gwarantu- je uzyskanie podanych w etykiecie energetycznej UE wartości dotyczących klasy efektywności, skuteczności odkurzania oraz reemisji kurzu. Stosowanie worków na pył niższej jakości (np. wor- ków papierowych) może poza tym znacząco skrócić okres użytkowania i obniżyć wydajność urządzenia. Niedopasowane lub niższej jakości worki na pył mogą również stać się przyczyną uszkodzenia odkurzacza. Takie uszkodzenia nie są objęte naszą gwarancją." Szczegółowe informacje dostępne są pod adresem www.bosch-home.com/dust-bag . Można tam również zamówić nasze oryginalne worki do odkurzaczy. B filtr Hepa BBZ154HF Dodatkowy filtr oczyszczający powietrze wydmuchiwane z odkurzacza. Zalecany dla alergików. Wymieniać co roku. C Szczotka do podłóg twardych BBZ123HD Do odkurzania gładkich podłóg (parkiet, płytki ceramiczne, terakota...). D Filtr Bionic BBZ11BF Na długi czas neutralizuje nieprzyjemne zapachy. W przypadku zmniejszenia skuteczności działania należy wymienić filtr (po ok. 1 roku). Numer zamówieniowy: 468637. Przed pierwszym użyciem Rysunek ● Połączyć uchwyt z wężem ssącym. Rysunek ● Otworzyć schowek na wyposażenie w pokrywie urządzenia. ● Włożyć ssawkę do szczelin i szczotkę do tapicerki do schowka. ● Zamknąć schowek na wyposażenie.

Rysunek ● Otworzyć pokrywę komory pyłowej. Rysunek ● Wyjąć z urządzenia filtr zabezpieczający silnik. ● Filtr Bionic nasadzić na filtr zabezpieczający silnik. ● Wsunąć filtry w urządzenie i zamknąć pokrywę komory pyłowej. Uruchomienie Rysunek a)Króciec węża włożyć w otwór ssący w pokrywie. b)W celu wyciągnięcia węża ssącego wcisnąć obie zapadki i wyciągnąć wąż. Rysunek ● Wsunąć uchwyt w rurę teleskopową aż do zaskoczenia na miejsce. ● W celu rozłączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową. Rysunek ● Wsunąć rurę teleskopową w króciec szczotki do podłóg aż do zaskoczenia na miejsce. ● W celu rozłączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową. Rysunek ● Odblokować rurę teleskopową przesuwając tuleję przesuwną zgodnie z kierunkiem strzałki i ustawić odpowiednią długość rury. Rysunek ● Chwycić za wtyczkę przewodu zasilającego, wyciągnąć przewód na odpowiednią długość i włożyć wtyczkę do gniazda. Rysunek Włączanie/Wyłączanie ● Włączyć/wyłączyć odkurzacz poprzez naciśnięcie włącznika/wyłącznika. Rysunek Regulacja siły ssania Poprzez obracanie pokrętła regulacyjnego zgodnie z kierunkiem strzałki można bezstopniowo ustawić żądaną siłę ssania. Niski stopień mocy => Do odkurzania delikatnych materiałów, np. zasłon. Średni stopień mocy => Do codziennego odkurzania małych zabrudzeń. Wysoki stopień mocy => Do czyszczenia wytrzymałych wykładzin podłogowych, podłóg twardych oraz przy dużym zanieczyszczeniu.

Uwaga: W zależności od właściwości podłogi (np. szorstkie, rustykalne podłogi) szczotki do podłóg ulegają zniszczeniu. Dlatego należy w regularnych odstępach czasu sprawdzać spód szczotki. Zużyte, o ostrych kantach spody szczotki mogą uszkodzić delikatne podłogi, jak parkiet czy linoleum. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku używania zużytych szczotek do podłóg. Rysunek Ustawianie szczotki do podłóg: Dywany i wykładziny dywanowe => Gładkie podłogi => Rysunek ● Wyjąć ssawkę do szczelin lub szczotkę do tapicerki ze schowka na wyposażenie w pokrywie urządzenia. Rysunek Odkurzanie z zastosowaniem wyposażenia dodatkowego W zależności od potrzeb nasadzić szczotkę na rurę ssącą lub uchwyt: a)Ssawka do szczelin – do odkurzania szczelin, rogów itp. b)Szczotka do tapicerki – do odkurzania mebli tapicerskich, zasłon, itp. c)Szczotka do podłóg twardych - z przyczepionym wieńcem szczotkowym: Do efektywnego i zarazem oszczędnego czyszczenia twardych powierzchni podłogowych (glazura, parkiet itd.) - bez wieńca szczotkowego: Do czyszczenia kurzu w szparach i szczelinach ● Aby zdjąć wieniec szczotkowy należy nacisnąć obydwa zatrzaski zgodnie z kierunkiem strzałek Rysunek Profesjonalna szczotka do tapicerki ● Do intensywnego czyszczenia mebli tapicerskich (w zależności od potrzeb nasadzić na uchwyt lub rurę ssącą). ● W celu oczyszczenia profesjonalnej szczotki do tapicerki należy ją odkurzyć, używając uchwytu rury ssącej. Rysunek ● Po zakończeniu odkurzania z powrotem włożyć ssawkę do szczelin lub szczotkę do tapicerki do schowka na wyposażenie w pokrywie urządzenia.

Rysunek ● W czasie krótkich przerw w odkurzaniu można skorzystać z zaczepu umieszczonego z tyłu urządzenia. ● Po wyłączeniu urządzenia hak na szczotce do podłóg wsunąć we wgłębienie na spodzie urządzenia. Rysunek Aby pokonać przeszkody, np. schody, urządzenie można przenosić za uchwyt. Po pracy Rysunek ● Wyciągnąć wtyczkę z gniazda. ● Pociągnąć krótko za przewód zasilający i puścić (przewód zwija się automatycznie). Rysunek ● Do odstawiania/transportowania urządzenia można skorzystać z zaczepu rury ssącej znajdującego się na spodzie urządzenia. ● Ustawić urządzenie pionowo. Wsunąć hak przy szczotce do podłóg we wgłębienie na spodzie urządzenia. Wymiana filtra

Uwaga: Przed wymianą filtra zawsze wyłączać urządzenie! Wymiana worka Rysunek ● Jeśli wskaźnik wymiany filtra w pokrywie jest całkowicie wypełniony przy podniesionej z podłogi szczotce do podłóg i przy maksymalnym ustawieniu mocy ssania, należy wymienić worek na pył, nawet jeśli nie jest całkowicie wypełniony. W takim przypadku o konieczności wymiany decyduje rodzaj wypełnienia. Szczotka, rura ssąca i wąż ssący nie mogą być przy tym zatkane, ponieważ to także powoduje włączenie się wskaźnika wymiany filtra. Rysunek Otwieranie pokrywy ● Otworzyć pokrywę naciskając dźwignię zamykającą zgodnie z kierunkiem strzałki. Rysunek a)Pociągnąć za nakładkę zamykającą, aby zamknąć i wyjąć worek. b)Wsunąć nowy worek do oporu w mocowanie.

Uwaga: Pokrywa zamyka się wyłącznie z włożonym workiem. Czyszczenie filtra zabezpieczającego silnik Filtr zabezpieczający silnik należy czyścić w regularnych odstępach czasu poprzez wystukanie lub wypłukanie!

• w zależności od wyposażenia85

• w zależności od wyposażenia Rysunek ● Otworzyć pokrywę komory pyłowej. Rysunek ● Filtr zabezpieczający silnik wyjąć z urządzenia zgodnie z kierunkiem strzałki. ● Oddzielić filtr Bionic od filtra zabezpieczającego silnik.* ● Oczyścić filtr zabezpieczający silnik poprzez wystukanie. ● W przypadku dużego zanieczyszczenia należy filtr wypłukać. Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny.

Uwaga: Filtr Bionic nie może mieć styczności z wodą, ponieważ ma to negatywny wpływ na jego działanie. ● Po oczyszczeniu nasadzić filtr Bionic na filtr zabezpieczający silnik i wsunąć oba filtry w urządzenie. ● Zamknąć pokrywę komory pyłowej. Wymiana filtra Bionic Jeśli odkurzacz wyposażony jest w filtr Bionic, filtr należy wymienić w przypadku zmniejszenia skuteczności działania (po ok. 1 roku). Rysunek ● Otworzyć pokrywę komory pyłowej. Rysunek ● Filtr zabezpieczający silnik z filtrem Bionic wyjąć z urządzenia zgodnie z kierunkiem strzałki. ● Stary filtr Bionic zdjąć z filtra zabezpieczającego silnik i wyrzucić. ● Filtr Bionic nasadzić na filtr zabezpieczający silnik. ● Wsunąć filtry w urządzenie i zamknąć pokrywę komory pyłowej. ● Filtr zabezpieczający silnik koniecznie włożyć w urządzenie również wówczas, gdy nie używa się filtra Bionic. Wymiana filtra wylotu powietrza Wymiana mikrofiltra higienicznego Kiedy należy wymieniać? Zawsze przy użyciu nowego pakietu worków wymiennych. Rysunek ● Otworzyć pokrywę komory pyłowej. Rysunek ● Odblokować uchwyt filtra poprzez naciśnięcie dźwigni zamykającej zgodnie z kierunkiem strzałki. ● Wyjąć mikrofiltr higieniczny. Włożyć nowy mikrofiltr w uchwyt filtra. Włożyć uchwyt filtra w urządzenie i zatrzasnąć. Czyszczenie filtru wylotu powietrza Hepa* Filtr Hepa* jest tak skonstruowany, że nie trzeba go wymieniać, jeśli urządzenie jest użytkowane zgodnie z przeznaczeniem w gospodarstwie domowym. Aby odkurzacz pracował z optymalną mocą, filtr Hepa* należy wymienić po roku użytkowania. Niezależnie od ewentualnych przebarwień na powierzchni filtr zachowuje skuteczność działania. 24*

23* Rysunek ● Otworzyć pokrywę tylną. Rysunek ● Przez naciśnięcie nakładki zamykającej w kierunku wskazywanym przez strzałkę odblokować filtr Hepa* i wyjąć z urządzenia. ● Moduł filtrujący wytrzepać i wypłukać pod bieżącą wodą. Moduł filtrujący można ewentualnie uprać w pralce w temperaturze maks. 30° C przy użyciu delikatnego programu prania i najniższej prędkości wirowania. TIPP: W celu ochrony pozostałego prania umieścić moduł w specjalnej siatce. ● Po całkowitym wyschnięciu (co najmniej 24 godz.) ponownie włożyć filtr Hepa* do urządzenia i zablokować. ● Zamknąć pokrywę tylną. W przypadku zasysania drobnych cząstek brudu (jak np. gipsu, cementu itd.), należy wytrzepać filtr zabezpieczający silnik lub wymienić zarówno filtr zabezpieczający silnik, jak i filtr wylotu powietrza. Konserwacja Przed każdym czyszczeniem odkurzacza należy go wyłączyć i wyciągnąć wtyczkę z gniazda. Odkurzacz i elementy wyposażenia z tworzywa sztucznego można czyścić dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.

geri toplanması ve geri dönüştürülmesi ile ilgili yapıyı belirtir. Urządzenie to oznaczono zgodnie z europejską wytyczną 2012/19/UE o zużytych urządzeniach elek- trycznych i elektronicznych (waste electrical and elec- tronic equipment - WEEE). Wytyczna ta określa ramy obowiązującego w całej Unii Europejskiej odbioru i wtórnego wykorzystania starych urządzeń.
