BEDIENUNGSANLEITUNG BSGL53192 BOSCH

0911 70 440 040DEatung und RBer

ungenörtag bei Straufatureparatung und R

undendiensinden Sie im beiliegenden Känder fen aller L 0848 840 0400810 550 511h-home.comhen, GERMANYße 34 e GmbHtäusgerh Ha

" '2 Das Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt wer- den, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Plastiktüten und Folien sind außer Reichweite von Kleinkindern aufzubewahren und zu entsorgen. => Es besteht Erstickungsgefahr! Sachgemäßer Gebrauch Staubsauger nur gemäß Typenschild anschließen und in Betrieb nehmen. Niemals ohne Staubbeutel bzw. Staubbehälter, Motorschutz- und Ausblasfilter saugen. => Gerät kann beschädigt werden! Niemals mit Düse und Rohr in Kopfnähe saugen. => Es besteht Verletzungsgefahr! Beim Saugen auf Treppen muss das Gerät immer unterhalb des Benutzers stehen. Das Netzanschlusskabel und den Schlauch nicht zum Tragen / Transportieren des Staubsaugers benutzen. Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Bei einer Betriebsdauer von mehr als 30 Minuten Netzanschlusskabel vollständig ausziehen. Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.

Die Gebrauchsanweisung bitte aufbewahren. Bei Weitergabe des Staubsaugers an Dritte bitte Gebrauchsanweisung mitgeben. Bestimmungsgemäße Verwendung Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Den Staubsauger aussch- ließlich gemäß den Angaben in dieser Gebrauchsanweisung verwenden. Um Verletzungen und Schäden zu vermeiden, darf der Staubsauger nicht benutzt werden für: das Absaugen von Menschen oder Tieren. das Aufsaugen von: - gesundheitsschädlichen, scharfkantigen, heißen oder glühenden Substanzen. - feuchten oder flüssigen Substanzen. - leicht entflammbaren oder explosiven Stoffen und Gasen. - Asche, Ruß aus Kachelöfen und Zentral- Heizungsanlagen. - Tonerstaub aus Druckern und Kopierern. Ersatzteile, Zubehör, Staubbeutel Unsere Original-Ersatzteile, unser Original-Zubehör und - Sonderzubehör sind ebenso wie unsere Original- Staubbeutel auf die Eigenschaften und Anforderungen unserer Staubsauger abgestimmt. Wir empfehlen Ihnen daher die ausschließliche Verwendung unserer Original- Ersatzteile, unseres Original-Zubehörs und - Sonderzubehörs und unserer Original-Staubbeutel. Auf diese Weise können Sie eine lange Lebensdauer sowie eine dauerhaft hohe Qualität der Reinigungsleistung Ihres Staubsaugers sicherstellen. !Hinweis Die Verwendung von nicht passgenauen oder qualitativ minderwertigen Ersatzteilen, Zubehör/ Sonderzubehör und Staubbeuteln kann zu Schäden an Ihrem Staubsauger führen, die nicht von unserer Garantie erfasst werden, sofern diese Schäden gerade durch die Verwendung derartiger Produkte verursacht wurden. Sicherheitshinweise Dieser Staubsauger entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen.3 Das Netzanschlusskabel nicht über scharfe Kanten ziehen und nicht einquetschen. Achten Sie darauf, dass der Netzstecker beim automatischen Kabeleinzug nicht gegen Personen, Körperteile, Tiere oder Gegenstände geschleudert wird. => Netzanschlusskabel mit Hilfe des Netzsteckers führen. Vor allen Arbeiten am Staubsauger Netzstecker ziehen. Beschädigten Staubsauger nicht in Betrieb nehmen. Beim Vorliegen einer Störung Netzstecker ziehen. Um Gefährdungen zu vermeiden, dürfen Reparaturen und Ersatzteileaustausch am Staubsauger nur vom autorisierten Kundendienst durchgeführt werden. Staubsauger vor Witterungseinflüssen, Feuchtigkeit und Hitzequellen schützen. Keine brennbaren oder alkoholhaltigen Stoffe auf die Filter (Staubbeutel, Motorschutzfilter, Ausblasfilter etc.) geben. Staubsauger ist für den Baustellenbetrieb nicht geeignet. => Einsaugen von Bauschutt kann zur Beschädigung des Gerätes führen. Gerät ausschalten und Netzstecker ziehen, wenn nicht gesaugt wird. Ausgediente Geräte sofort unbrauchbar machen, danach das Gerät einer ordnungsgemäßen Entsorgung zuführen. !Bitte beachten Die Netzsteckdose muss über eine Sicherung von mindestens 16A abgesichert sein. Sollte die Sicherung beim Einschalten des Gerätes einmal ausgelöst werden, so kann dies daran liegen, dass gleichzeitig andere Elektrogeräte mit hohem Anschlusswert am gleichen Stromkreis angeschlossen sind. Das Auslösen der Sicherung ist vermeidbar, indem Sie vor dem Einschalten des Gerätes die niedrigste Leistungsstufe einstellen und erst danach eine höhere Leistungsstufe wählen. Hinweise zur Entsorgung Verpackung Die Verpackung schützt den Staubsauger vor Beschädigung auf dem Transport. Sie besteht aus umweltfreundlichen Materialien und ist deshalb recycelbar. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«. Altgerät Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr ausgedientes Gerät bei Ihrem Händler bzw. einem Recyclingcenter zur Wiederverwertung ab. Aktuelle Entsorgungswege erfragen Sie bitte bei Ihrem Händler oder Ihrer Gemeindeverwaltung. Entsorgung Filter und Staubbeutel Filter und Staubbeutel sind aus umweltverträglichen Materialien hergestellt. Sofern sie keine Substanzen enthalten, die für den Hausmüll verboten sind, können sie über den normalen Hausmüll entsorgt werden. Hinweise zum Energielabel Bei diesem Staubsauger handelt es sich um einen Universalstaubsauger mit Primärschlauch. Für das Erreichen der deklarierten Energieeffizienz und Reinigungsklasse auf Teppich verwenden Sie bitte die umschaltbare Universaldüse. Für das Erreichen der deklarierten Energieeffizienz und Reinigungsklasse auf Hartboden mit Fugen und Ritzen nehmen Sie bitte die beigefügte Hartbodendüse und verwenden diese ohne den aufclipbaren Borstenkranz. Die Berechnungen basieren auf der Delegierten Verordnung (EU) Nr. 665/2013 der Kommission vom

3. Mai 2013 zur Ergänzung der Richtlinie 2010/30/EU.

Alle in dieser Anweisung nicht genauer beschriebenen Verfahren wurden auf Basis der Norm EN 60312-1:2017* ausgeführt. *Da der Lebensdauertest für den Motor bei leerem Staubbehälter durchgeführt wird, muss die angegebene Motorlebensdauer für Prüfung mit halbgefülltem Staubbehälter um 10% erhöht werden.4

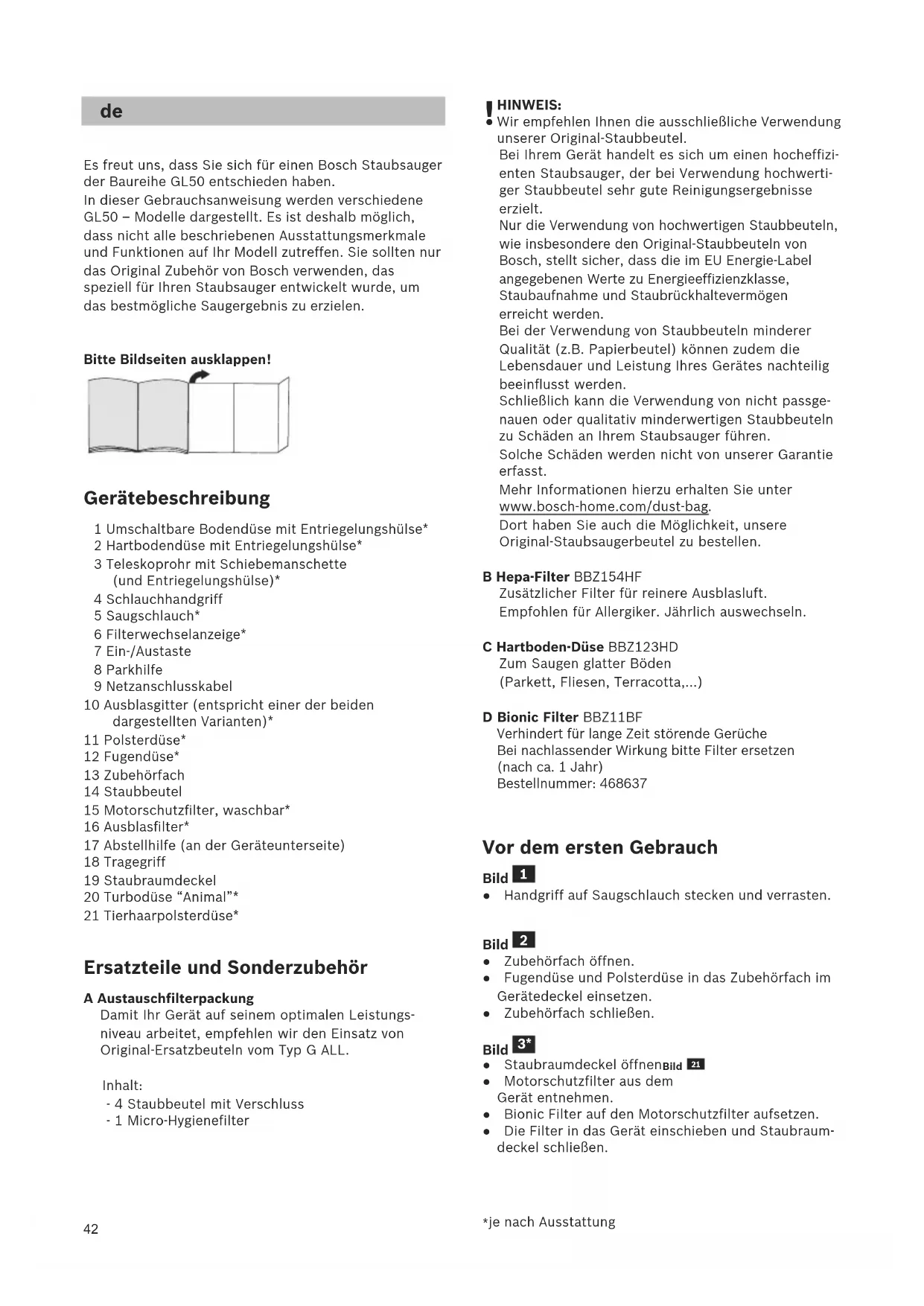

Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe GL50 entschieden haben. In dieser Gebrauchsanweisung werden verschiedene GL50 – Modelle dargestellt. Es ist deshalb möglich, dass nicht alle beschriebenen Ausstattungsmerkmale und Funktionen auf Ihr Modell zutreffen. Sie sollten nur das Original Zubehör von Bosch verwenden, das speziell für Ihren Staubsauger entwickelt wurde, um das bestmögliche Saugergebnis zu erzielen. Bitte Bildseiten ausklappen! Gerätebeschreibung 1 Umschaltbare Bodendüse mit Entriegelungshülse* 2 Hartbodendüse mit Entriegelungshülse* 3 Teleskoprohr mit Schiebemanschette (und Entriegelungshülse)* 4 Schlauchhandgriff 5 Saugschlauch* 6 Filterwechselanzeige* 7 Ein-/Austaste 8 Parkhilfe 9 Netzanschlusskabel 10 Ausblasgitter (entspricht einer der beiden dargestellten Varianten)* 11 Polsterdüse* 12 Fugendüse* 13 Zubehörfach 14 Staubbeutel 15 Motorschutzfilter, waschbar* 16 Ausblasfilter* 17 Abstellhilfe (an der Geräteunterseite) 18 Tragegriff 19 Staubraumdeckel 20 Turbodüse “Animal”* 21 Tierhaarpolsterdüse* Ersatzteile und Sonderzubehör A Austauschfilterpackung Damit Ihr Gerät auf seinem optimalen Leistungs- niveau arbeitet, empfehlen wir den Einsatz von Original-Ersatzbeuteln vom Typ G ALL. Inhalt: - 4 Staubbeutel mit Verschluss - 1 Micro-Hygienefilter

HINWEIS: Wir empfehlen Ihnen die ausschließliche Verwendung unserer Original-Staubbeutel. Bei Ihrem Gerät handelt es sich um einen hocheffizi- enten Staubsauger, der bei Verwendung hochwerti- ger Staubbeutel sehr gute Reinigungsergebnisse erzielt. Nur die Verwendung von hochwertigen Staubbeuteln, wie insbesondere den Original-Staubbeuteln von Bosch, stellt sicher, dass die im EU Energie-Label angegebenen Werte zu Energieeffizienzklasse, Staubaufnahme und Staubrückhaltevermögen erreicht werden. Bei der Verwendung von Staubbeuteln minderer Qualität (z.B. Papierbeutel) können zudem die Lebensdauer und Leistung Ihres Gerätes nachteilig beeinflusst werden. Schließlich kann die Verwendung von nicht passge- nauen oder qualitativ minderwertigen Staubbeuteln zu Schäden an Ihrem Staubsauger führen. Solche Schäden werden nicht von unserer Garantie erfasst. Mehr Informationen hierzu erhalten Sie unter www.bosch-home.com/dust-bag

Dort haben Sie auch die Möglichkeit, unsere Original-Staubsaugerbeutel zu bestellen. B Hepa-Filter BBZ154HF Zusätzlicher Filter für reinere Ausblasluft. Empfohlen für Allergiker. Jährlich auswechseln. C Hartboden-Düse BBZ123HD Zum Saugen glatter Böden (Parkett, Fliesen, Terracotta,...) D Bionic Filter BBZ11BF Verhindert für lange Zeit störende Gerüche Bei nachlassender Wirkung bitte Filter ersetzen (nach ca. 1 Jahr) Bestellnummer: 468637 Vor dem ersten Gebrauch Bild ● Handgriff auf Saugschlauch stecken und verrasten. Bild ● Zubehörfach öffnen. ● Fugendüse und Polsterdüse in das Zubehörfach im Gerätedeckel einsetzen. ● Zubehörfach schließen. Bild ● Staubraumdeckel öffnen. Bild ● Motorschutzfilter aus dem Gerät entnehmen. ● Bionic Filter auf den Motorschutzfilter aufsetzen. ● Die Filter in das Gerät einschieben und Staubraum- deckel schließen.

je nach Ausstattung43 Bild Bodendüse einstellen: Teppiche und Teppichböden => glatte Böden => Bild ● Fugedüse bzw. Polsterdüse aus dem Zubehörfach im Gerätedeckel entnehmen. Bild Saugen mit Zusatzzubehör Düsen je nach Bedarf auf Saugrohr oder Handgriff stecken: a)Fugendüse zum Absaugen von Fugen und Ecken, etc. b)Polsterdüse zum Absaugen von Polstermöbeln, Vor- hängen, etc. c)Hartbodendüse - mit aufgeclipsten Borstenkranz: Zur effektiven und zugleich schonenden Reinigung von harten Bodenbelägen (Fliesen, Parkett etc.) - ohne Borstenkranz: Zur Reinigung von Schmutz in Ritzen und Fugen ● Der Borstenkranz kann durch Drücken der beiden Verrastungen in Pfeilrichtung abgenommen werden Bild Profi-Polsterdüse ● Zur intensiven Reinigung von Polstermöbeln (je nach Bedarf auf Handgriff bzw. Saugrohr stecken). ● Zur Reinigung die Profi-Polsterdüse einfach mit dem Handgriff absaugen. Bild ● Nach Gebrauch Fugen- bzw. Polsterdüse, wieder in das Zubehörfach im Gerätedeckel einsetzen. Bild ● Bei kurzen Saugpausen können Sie die Parkhilfe an der Geräterückseite benutzen. ● Nach Abschalten des Gerätes Haken an der Boden- düse in die Aussparung an der Geräterückseite schieben. Bild Zum Überwinden von Hindernissen, z.B. von Treppen, kann das Gerät auch am Handgriff transportiert werden. Nach der Arbeit Bild ● Netzstecker ziehen. ● Kurz am Netzanschlusskabel ziehen und loslassen (Kabel rollt sich automatisch auf). Bild ● Zum Abstellen /Transportieren des Gerätes können Sie die Abstellhilfe an der Geräteunterseite benutzen. ● Gerät aufrecht hinstellen. Haken an der Bodendüse in die Aussparung an der Geräteunterseite schieben.

Inbetriebnahme Bild a)Saugschlauchstutzen in die Saugöffnung im Deckel einrasten. b)Beim Entfernen des Saugschlauches beide Rastnasen zusammendrücken und Schlauch herausziehen. Bild ● Handgriff bis zum Einrasten in das Teleskoprohr schieben. ● Zum Lösen der Verbindung Entriegelungshülse drücken und Teleskoprohr herausziehen. Bild ● Teleskoprohr bis zum Einrasten in den Stutzen der Bodendüse schieben. ● Zum Lösen der Verbindung Entriegelungshülse drücken und Teleskoprohr herausziehen. Bild ● Durch Verstellen der Schiebemannschette in Pfeilrichtung Teleskoprohr entriegeln und gewünschte Länge einstellen. Bild ● Netzanschlusskabel am Stecker greifen, auf die ge- wünschte Länge herausziehen und Netzstecker ein- stecken. Bild Ein- / Ausschalten ● Staubsauger durch Betätigen der Ein- / Austaste ein- und ausschalten. Bild Saugkraft regeln Durch Drehen des Regelknopfes in Pfeilrichtung kann die gewünschte Saugkraft stufenlos eingestellt wer- den. Niedriger Leistungsbereich => Für das Absaugen empfindlicher Stoffe, z. B. Gardinen. Mittlerer Leistungsbereich => Für die tägliche Reinigung bei geringer Verschmutzung. Hoher Leistungsbereich => Zur Reinigung robuster Bodenbeläge, Hartböden und bei starker Verschmutzung. Saugen

Achtung: Bodendüsen unterliegen, abhängig von der Beschaf- fenheit ihres Hartbodens (z.B. raue, rustikale Fliesen) einem gewissen Verschleiß. Deshalb sollten Sie in regelmäßigen Abständen die Laufsohle der Düse überprüfen. Verschlissene, scharfkantige Düsen-sohlen können Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Hersteller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden.

je nach Ausstattung44 Filterwechsel

Achtung: Vor jedem Filterwechsel Gerät aus-schalten! Staubbeutel austauschen Bild ● Ist bei vom Boden abgehobener Bodendüse und höchster Saugleistungseinstellung die Filterwechselanzeige im Deckel vollständig ausgefüllt, muss der Staubbeutel gewechselt werden, auch wenn er noch nicht voll sein sollte. In diesem Fall macht die Art des Füllgutes den Wechsel erforderlich. Düse, Saugrohr und Saugschlauch dürfen dabei nicht verstopft sein, da dies auch zum Auslösen der Filterwechselanzeige führt. Bild Deckel öffnen ● Deckel durch Betätigung des Verschlusshebels in Pfeilrichtung öffnen. Bild a) Staubbeutel durch Ziehen an der Verschlusslasche verschließen und herausnehmen. b)Neuen Staubbeutel bis zum Anschlag in die Halterung einschieben.

Achtung: Deckel schließt nur mit eingelegtem Staubbeutel. Motorschutzfilter reinigen Der Motorschutzfilter sollte in regelmäßigen Abständen durch Ausklopfen bzw. Auswaschen gereinigt werden! Bild ● Staubraumdeckel öffnen. Bild ● Motorschutzfilter in Pfeilrichtung aus dem Gerät entnehmen. ● Motorschutzfilter und Bionic Filter trennen.* ● Motorschutzfilter durch Ausklopfen reinigen. ● Bei starker Verschmutzung sollte der Motorschutz-filter ausgewaschen werden. Den Filter anschließend mindestens 24 Stunden trocknen lassen.

Achtung: Der Bionic Filter darf nicht mit Wasser in Berührung kommen, da dies die Funktion des Filters beeinträchtigt. ● Nach der Reinigung gegebenenfalls Bionic Filter auf den Motorschutzfilter aufsetzen und beide Filter in das Gerät einschieben. ● Staubraumdeckel schließen. Bionic Filter austauschen Ist Ihr Gerät mit einem Bionic Filter ausgestattet, sollte dieser bei nachlassender Wirkung ausgetauscht werden (nach ca. 1 Jahr). Bild ● Staubraumdeckel öffnen. Bild ● Motorschutzfilter mit Bionic Filter aus dem Gerät entnehmen. ● Alten Bionic Filter vom Motorschutzfilter nehmen und entsorgen. ● Bionic Filter auf den Motorschutzfilter aufsetzen. ● Die Filter in das Gerät einschieben und Staubraum- deckel schließen. 20*

● Der Motorschutzfilter muss auch dann wieder in das Gerät eingesetzt werden, wenn Sie keinen Bionic Filter mehr verwenden möchten Ausblasfilter austauschen Micro-Hygienefilter austauschen Wann tausche ich aus: Bei jeder neuen Austauschfilter- packung. Bild ● Staubraumdeckel öffnen. Bild ● Durch Betätigen des Verschlusshebels in Pfeilrichtung Filterhalter entriegeln. ● Micro-Hygienefilter entnehmen. Neuen Micro-Hygiene-filter in Gerät einlegen. ● Filterhalter in Gerät einsetzen und verrasten. Hepa-Filter reinigen Der Hepa-Filter ist so ausgelegt, dass er nicht ausgetauscht werden muss, wenn das Gerät bestimmungsgemäß im Haushalt verwendet wird. Damit der Staubsauger auf seinem optimalen Leistungsniveau arbeitet, sollte der Hepa-Filter nach einem Jahr ausgewaschen werden. Die Filterwirkung des Filters bleibt erhalten, unabhängig von einer möglichen Verfärbung der Filteroberfläche. Bild ● Staubraumdeckel öffnen. Bild ● Durch Betätigen der Verschlusslasche in Pfeilrichtung Hepa*-Filter entriegeln und aus dem Gerät nehmen. ● Filtereinheit ausklopfen und unter fließendem Wasser auswaschen. Die Einheit kann optional bei max. 30° C im Schonwaschgang und niedrigster Schleuder-Drehzahl in der Waschmaschine gereinigt werden. TIPP: Verstauen Sie die Filtereinheit zum Schutz der restlichen Wäsche in einem Wäschebeutel. ● Hepa*-Filter nach kompletter Trocknung (mind.24h) wieder in das Gerät einsetzen und verriegeln. ● Heckklappe schließen. Nach dem Aufsaugen feiner Staubpartikel (wie z.B. Gips, Zement, usw.), Motorschutzfilter durch Ausklopfen reinigen, evtl. Motorschutzfilter und Ausblasfilter austauschen. Pflege Vor jeder Reinigung des Staubsaugers, muss dieser ausgeschaltet und der Netzstecker gezogen werden. Staubsauger und Zubehörteile aus Kunststoff können mit einem handelsüblichen Kunststoffreiniger gepflegt werden.

Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden. Staubsauger niemals in Wasser tauchen. Der Staubraum kann bei Bedarf mit einem zweiten Staubsauger ausgesaugt, oder einfach mit einem trockenen Staubtuch / Staubpinsel gereinigt werden. Technische Änderungen vorbehalten.

je nach Ausstattung45
