MANUALE UTENTE BSGL53192 BOSCH

Norme di sicurezza Questo aspirapolvere è confor- me alle disposizioni tecniche riconosciute e alle norme di sicurezza in vigore. L'apparecchio può essere utiliz- zato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sen- soriali o mentali nonché da per- sone prive di sufficiente espe- rienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell' apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto. Si raccomanda di tenere i sac- chetti di plastica e la plastica da imballaggio fuori dalla por- tata dei bambini e di provve- dere al loro smaltimento. => Pericolo di soffocamento! Uso conforme Collegare e azionare l'aspirapolvere esclusivamente come indicato sulla targhetta. Non utilizzare mai l'aspirapolvere senza sacchetto filtro o contenitore raccoglisporco, filtro di protezione del motore e filtro d'igiene. => L'apparecchio può danneggiarsi! Non aspirare mai con la bocchetta e il tubo dell'aspirapolvere in prossimità della testa. => Pericolo di lesioni! Per la pulizia delle scale l'apparecchio deve trovarsi sempre più in basso rispetto a chi lo usa.9 Non utilizzare il cavo di alimentazione e il tubo flessibile per spostare/trasportare l'aspirapolvere. Qualora il collegamento alla rete del presente apparecchio fosse danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza tecnica o da un addetto qualificato al fine di evitare situazioni di pericolo. Se l'uso si prolunga oltre i 30 minuti, estrarre completamente il cavo di collegamento alla rete elettrica. Per scollegare l'apparecchio dalla corrente elettrica, non tirare il cavo, bensì estrarre la spina. Non fare passare il cavo di alimentazione su spigoli vivi e non schiacciarlo. Durante il riavvolgimento automatico del cavo, prestare attenzione a che la spina non vada a sbattere contro persone, parti del corpo, animali o oggetti. => guidare il cavo di collegamento alla rete elettrica con l'aiuto della spina. Prima di qualsiasi intervento sull’aspirapolvere, estrarre la spina. Non utilizzare l'aspirapolvere se danneggiato. In caso di anomalia, estrarre la spina dalla presa. Per evitare eventuali lesioni, le riparazioni e le sostituzioni dei componenti dell’aspirapolvere devono essere effettuate esclusivamente dal servizio di assistenza tecnica autorizzato. Proteggere l'aspirapolvere dalle intemperie, dall'umidità e dalle sorgenti di calore. Non collocare mai sul filtro (sacchetto filtro, filtro di protezione del motore, filtro d'igiene, ecc.) sostanze infiammabili o contenenti alcol. L'aspirapolvere non è adatto all'uso nei cantieri. => L'aspirazione di macerie può causare il danneg giamento dell'apparecchio. Spegnere l’apparecchio ed estrarre la spina quando non lo si usa. Gli apparecchi dismessi devono essere resi immediatamente inutilizzabili, per essere poi smaltiti in conformità alle normative vigenti in materia. !Attenzione! La presa di corrente deve essere protetta attraverso un dispositivo salvavita di almeno 16 A. Se quando si attiva l'apparecchio scatta il dispositivo salvavita, la causa può essere dovuta al fatto che sono stati collegati contemporaneamente allo stesso circuito altri apparecchi a elevato consumo energetico. Per evitare di far scattare il dispositivo salvavita, prima di accendere l'apparecchio selezionare il livello di potenza più basso e solo in un secondo momento selezionare un livello di potenza maggiore. Avvertenze per lo smaltimento Imballaggio L'imballaggio protegge l'aspirapolvere contro eventuali danni durante il trasporto. È costituito da materiali non inquinanti e può pertanto essere riciclato. Provvedere allo smaltimento dei materiali di imballaggio non più necessari rivolgendosi ai centri di raccolta per il sistema di riciclaggio "Punto verde". Apparecchio dismesso Gli apparecchi dismessi contengono ancora molteplici materiali preziosi. Si consiglia pertanto di restituire l'apparecchio dismesso al proprio rivenditore o a un centro di riciclaggio. Per informazioni sulle modalità del riciclaggio, rivolgersi al proprio rivenditore o all'amministrazione comunale della propria città. Smaltimento del filtro e del sacchetto filtro Il filtro e il sacchetto filtro sono costituiti da materiali non inquinanti. A condizione che non contengono alcuna sostanza dannosa, possono essere smaltiti con i normali rifiuti domestici. Avvertenze circa l'etichetta energetica Il presente aspirapolvere è un aspirapolvere ad uso generale con tubo flessibile primario. Per il raggiungimento dell'efficienza energetica dichiarata e della classe di pulizia sui tappeti utilizzare la spazzola universale commutabile. Per il raggiungimento dell'efficienza energetica e della classe di pulizia dichiarate sui pavimenti duri con fughe e scanalature usare la spazzola per pavimenti duri fornita senza le setole innestabili. I calcoli si basano sul Regolamento delegato (UE) n. 665/2013 della commissione del 3 maggio 2013 come appendice alla direttiva 2010/30/UE. Tutti i procedimenti non descritti in dettaglio nelle presenti istruzioni per l'uso sono stati eseguiti in conformità a DIN EN 60312-1:2017*. *Se il controllo della durata di vita del motore viene eseguito con un contenitore raccoglipolvere vuoto, il valore prestabilito deve essere aumentato del 10% della durata di vita del motore indicata per il controllo con contenitore raccoglipolvere pieno a metà.10

AVVERTENZA Vi consigliamo di usare esclusivamente i nostri sac- chetti raccoglipolvere originali. L'apparecchio che avete acquistato è un aspirapol- vere altamente efficiente che consente di raggiunge- re eccellenti risultati di pulizia purché vengano uti- lizzati sacchetti raccoglipolvere di qualità elevata. Soltanto l'utilizzo di sacchetti raccoglipolvere di qualità elevata, come in particolare il sacchetto rac- coglipolvere originale Bosch, garantisce che venga- no raggiunti i valori indicati nell'etichetta energetica EU in merito a classe di efficienza energetica, aspi- razione della polvere e capacità di trattenere la pol- vere. Usare sacchetti raccoglipolvere di qualità inferiore (ad es. sacchetti di carta) può inoltre influire negati- vamente sulla durata e sulle prestazioni dell'appa- recchio. Infine l'utilizzo di sacchetti raccoglipolvere non su misura o di qualità scadente può causare danni all'a- spirapolvere. Tali danni non sono coperti dalla nostra garanzia. Maggiori informazioni sull'argomento sono disponi- bili su www.bosch-home.com/dust-bag . Nel sito avete anche la possibilità di ordinare i nostri sac- chetti raccoglipolvere originali. B Filtro Hepa BBZ154HF Filtro aggiuntivo per un getto di aria più pura. Consigliato per gli allergici. Da sostituire una volta all'anno. C Bocchetta per pavimenti duri BBZ123HD Per aspirare pavimenti lisci (parquet, piastrelle, terracotta, ecc.) D Filtro Bionic BBZ11BF Impedisce la formazione di odori sgradevoli per lunghi periodi di tempo Sostituire il filtro quando diminuisce l'efficacia (dopo ca. 1 anno) Numero d'ordine: 468637 Prima di utilizzare l'apparecchio per la prima volta Figura ● Collegare e fissare l'impugnatura al tubo flessibile di aspirazione. Figura ● Aprire il vano per accessori. ● Inserire la bocchetta per giunti e la bocchetta per imbottiture nel vano per accessori nel coperchio dell'apparecchio. ● Chiudere l'alloggiamento per accessori.

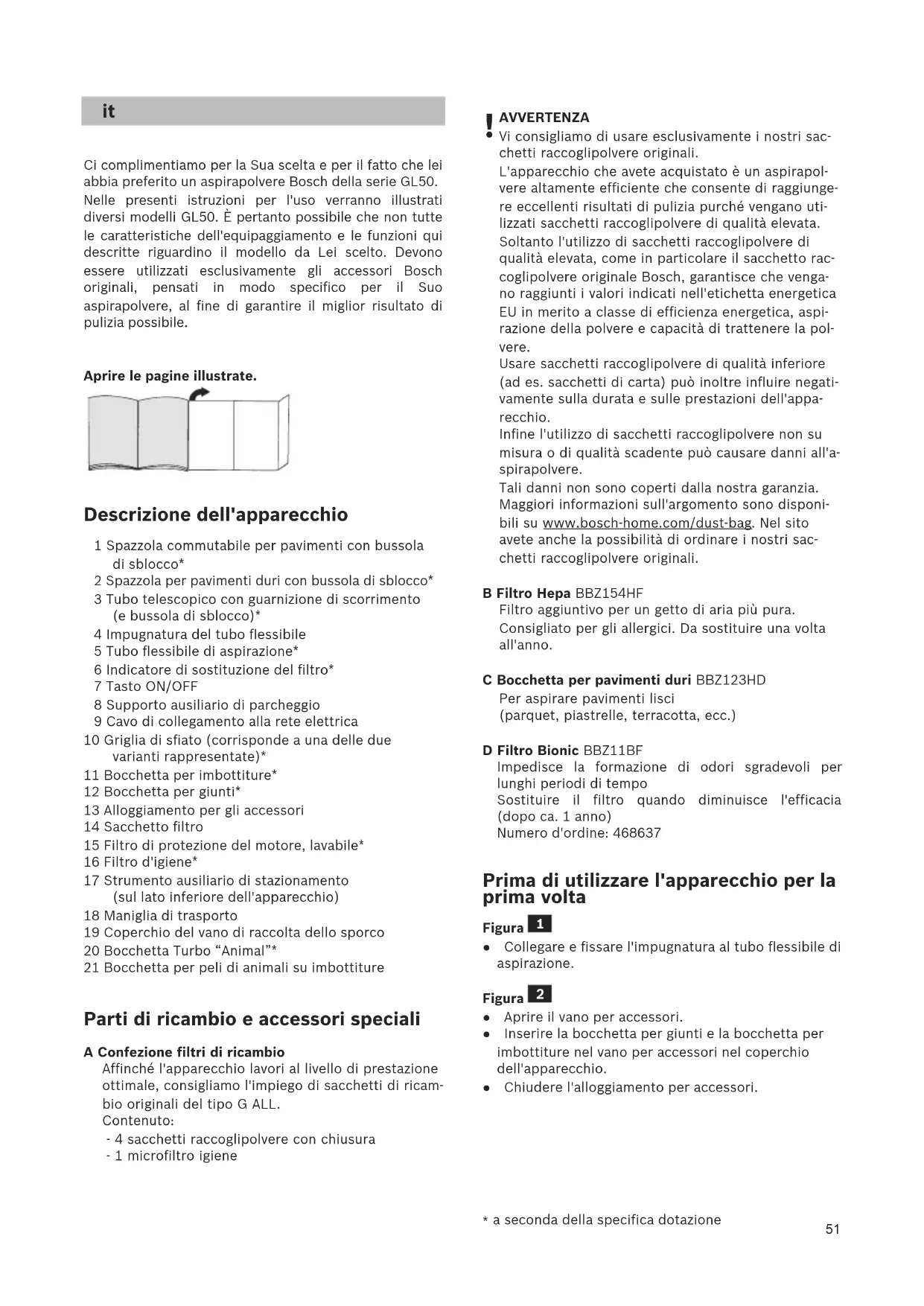

Ci complimentiamo per la Sua scelta e per il fatto che lei abbia preferito un aspirapolvere Bosch della serie GL50. Nelle presenti istruzioni per l'uso verranno illustrati diversi modelli GL50. È pertanto possibile che non tutte le caratteristiche dell'equipaggiamento e le funzioni qui descritte riguardino il modello da Lei scelto. Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per il Suo aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile. Aprire le pagine illustrate. Descrizione dell'apparecchio 1 Spazzola commutabile per pavimenti con bussola di sblocco* 2 Spazzola per pavimenti duri con bussola di sblocco* 3 Tubo telescopico con guarnizione di scorrimento (e bussola di sblocco)* 4 Impugnatura del tubo flessibile 5 Tubo flessibile di aspirazione* 6 Indicatore di sostituzione del filtro* 7 Tasto ON/OFF 8 Supporto ausiliario di parcheggio 9 Cavo di collegamento alla rete elettrica 10 Griglia di sfiato (corrisponde a una delle due varianti rappresentate)* 11 Bocchetta per imbottiture* 12 Bocchetta per giunti* 13 Alloggiamento per gli accessori 14 Sacchetto filtro 15 Filtro di protezione del motore, lavabile* 16 Filtro d'igiene* 17 Strumento ausiliario di stazionamento (sul lato inferiore dell'apparecchio) 18 Maniglia di trasporto 19 Coperchio del vano di raccolta dello sporco 20 Bocchetta Turbo “Animal”* 21 Bocchetta per peli di animali su imbottiture Parti di ricambio e accessori speciali A Confezione filtri di ricambio Affinché l'apparecchio lavori al livello di prestazione ottimale, consigliamo l'impiego di sacchetti di ricam- bio originali del tipo G ALL. Contenuto: - 4 sacchetti raccoglipolvere con chiusura - 1 microfiltro igiene

a seconda della specifica dotazione52

a seconda della specifica dotazione Figura ● Aprire il coperchio del vano di raccolta dello sporco. Figura

imuovere dall'apparecchio il filtro di protezione del motore. ● Applicare il filtro Bionic sul filtro di protezione del motore. ● Inserire il filtro nell'apparecchio e richiudere il coperchio del vano di raccolta dello sporco. Messa in funzione Figura a)Inserire il tronchetto di aspirazione nell'apposita apertura sul coperchio, facendolo innestare in posizione. b)Per rimuovere il tubo flessibile di aspirazione, premere i due nottolini ed estrarre il tubo. Figura ● Spingere l'impugnatura nel tubo telescopico fino a farla innestare in posizione. ● Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico. Figura ● Spingere il tubo telescopico nel raccordo della spazzola per pavimenti fino a farlo innestare in posizione. ● Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico. Figura ● Regolando la guarnizione di scorrimento nel senso indicato dalla freccia, sbloccare il tubo telescopico e regolare la lunghezza desiderata. Figura ● Afferrare il cavo di collegamento alla rete elettrica a livello della spina, estrarlo fino a ottenere la lunghezza desiderata e inserire quindi la spina. Figura Attivazione/disattivazione ● Attivare/disattivare l'aspirapolvere azionando il tasto ON/OFF. Figura Regolazione della forza di aspirazione La forza di aspirazione desiderata può essere regolata su più livelli ruotando il selettore nel senso indicato dalla freccia. Potenza minima => Per la pulizia di materiali delicati, Tessuti, ad es. le tende. Potenza media => Per la pulizia quotidiana in condizioni di sporco normale. Potenza massima => Per la pulizia di superfici resistenti, di pavimenti lisci e in caso di sporco ostinato.

Attenzione: Le spazzole per pavimenti sono soggette a forte usura in base alle caratteristiche del pavimento (come piastrelle ruvide o in cotto). È quindi importante controllare a intervalli regolari la base della spazzola. Spazzole usurate o con spigoli acuti possono danneggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non è responsabile di eventuali danni causati da spazzole usurate. Figura Regolazione della spazzola per pavimenti: Tappeti e moquette => Pavimenti lisci => Figura ● Rimuovere la bocchetta per imbottiture e la bocchetta per giunti dal vano per accessori nel coperchio dell'apparecchio. Figura Uso degli accessori supplementari Applicare le spazzole al tubo di aspirazione o all'impugnatura, in funzione delle proprie esigenze: a)Bocchetta per giunti per la pulizia di giunti, angoli, ecc. b)Spazzola per imbottiture per aspirare imbottiture di mobili, tende ecc. c)Bocchetta per pavimenti duri - con setole innestate: per la pulizia efficace e allo stesso tempo delicata di rivestimenti di pavimenti duri (piastrelle, parquet, ecc.) - senza setole: per eliminare lo sporco da scanalature e fughe ● È possibile rimuovere le setole premendo entrambi i bloccaggi nella direzione indicata dalla freccia Figura Bocchetta per imbottiture professionale ● Per una pulizia approfondita dei mobili imbottiti (applicare sull'impugnatura o sul tubo di aspirazione a seconda delle esigenze). ● Per pulire la bocchetta per imbottiture professionale è sufficiente aspirarla con l'impugnatura. Figura ● Dopo l'uso riporre nuovamente la bocchetta per giunti e la bocchetta per imbottiture nel vano per accessori nel coperchio dell'apparecchio. Figura ● In caso di brevi pause è possibile utilizzare il supporto ausiliario di parcheggio situato sul lato posteriore dell'apparecchio. ● In seguito alla disattivazione dell'apparecchio, inserire il gancio della spazzola per pavimenti nell'apposita fessura sul lato dell'apparecchio.

● In caso di sporco ostinato, è necessario lavare il filtro di protezione del motore. Successivamente, lasciarlo asciugare per almeno 24 ore.

Attenzione: il filtro Bionic non deve assolutamente entrare in contatto con l'acqua, altrimenti viene compromesso il funzionamento del filtro. ● Dopo la pulizia, se necessario, applicare il filtro Bionic sul filtro di protezione del motore e inserire entrambi i filtri nell'apparecchio. ● Chiudere il coperchio del vano di raccolta dello sporco. Sostituzione del filtro Bionic Se l'apparecchio è dotato di un filtro Bionic, questo deve essere sostituito quando diminuisce la sua efficacia (dopo ca. 1 anno). Figura ● Aprire il coperchio del vano di raccolta dello sporco. Figura ● Estrarre dall'apparecchio il filtro di protezione del motore con il filtro Bionic. ● Rimuovere il vecchio filtro Bionic dal filtro di protezione del motore quindi provvedere al suo smaltimento. ● Applicare il filtro Bionic sul filtro di protezione del motore. ● Inserire il filtro nell'apparecchio e richiudere il coperchio del vano di raccolta dello sporco. ● Il filtro di protezione del motore deve essere nuovamente inserito nell'apparecchio anche se non si desidera più utilizzare il filtro Bionic Sostituzione del filtro d'igiene Sostituzione del microfiltro igiene Quando effettuare la sostituzione: per ogni nuova confezione del filtro di ricambio. Figura ● Aprire il coperchio del vano di raccolta dello sporco. Figura ● Sbloccare il portafiltro azionando la leva di chiusura nel senso indicato dalla freccia. ● Rimuovere il microfiltro igiene. Montare sull'apparecchio il nuovo microfiltro igiene. ● Montare il portafiltro sull'apparecchio e farlo innestare in posizione. Hepa-Pulizia del filtro d'igiene Hepa*-Pulizia del filtro d'igiene Se l'apparecchio viene utilizzato in modo conforme per le pulizie domestiche non è necessario sostituire il filtro Hepa*. Affinché l'aspirapolvere lavori al livello di prestazione ottimale, il filtro Hepa* deve essere lavato dopo un anno. La presenza di eventuali alterazioni cromatiche sulla superficie del filtro non ne pregiudicano l'efficacia. Figura ● Aprire lo sportello posteriore. Figura ● Tirando la linguetta di chiusura nel senso indicato dalla freccia, sbloccare il filtro Hepa ed estrarlo dall'apparecchio. ● Battere l'unità filtro e sciacquarla sotto l'acqua corrente. 24*

Figura Per superare ostacoli, quali per esempio le scale, è possibile trasportare l'apparecchio afferrandolo in corrispondenza dell'impugnatura. Dopo la pulizia Figura ● Staccare la spina. ● Tirare leggermente il cavo di alimentazione e rilasciare (il cavo si avvolge automaticamente). Figura ● Per trasportare/riporre l'apparecchio è possibile servirsi del dispositivo ausiliario di stazionamento posto sul lato inferiore dell'apparecchio stesso. ● Riporre l'apparecchio in posizione verticale. Inserire il gancio della spazzola per pavimenti nell'apposita fessura sul lato inferiore dell'apparecchio. Sostituzione del filtro

Attenzione: spegnere l'apparecchio prima di sostituire il filtro! Sostituzione del sacchetto filtro Figura ● Se con la spazzola per pavimenti sollevata da terra e la potenza di aspirazione impostata sulla regolazione massima, l'indicatore di sostituzione del filtro sul coperchio è completamente pieno, occorre sostituire il sacchetto raccoglipolvere anche se non è ancora pieno. In questo caso è il tipo di contenuto a rendere necessaria la sostituzione. La bocchetta, il tubo di aspirazione e il tubo flessibile non devono essere intasati; in caso contrario, l'indicatore di sostituzione del filtro potrebbe scattare. Figura Apertura del coperchio ● Aprire il coperchio dell'apparecchio azionando la leva di chiusura nel senso indicato dalla freccia. Figura a) Chiudere il sacchetto filtro tirando la linguetta di chiusura ed estrarlo. b)Inserire il nuovo sacchetto filtro sul supporto fino all'arresto.

Attenzione: il coperchio si chiude solo dopo che è stato applicato il sacchetto filtro. Pulizia del filtro di protezione del motore Si consiglia di pulire il filtro di protezione del motore a intervalli regolari, battendolo leggermente e lavandolo! Figura ● Aprire il coperchio del vano di raccolta dello sporco. Figura ● Rimuovere il filtro di protezione del motore dall'apparecchio tirando nel senso indicato dalla freccia. ● Separare il filtro di protezione del motore e il filtro Bionic.* ● Pulire il filtro di protezione del motore battendolo leggermente.

a seconda della specifica dotazione54 L'unità può essere lavata in lavatrice con lavaggio delicato a max. 30° C e con la velocità di centrifuga minima. CONSIGLIO: collocare l'unità filtro in un sacchetto per proteggere il resto del bucato. ● Dopo che il filtro Hepa è completamente asciutto (almeno 24 ore) riposizionarlo nell'apparecchio e bloccarlo. ● Chiudere lo sportello posteriore. Dopo aver aspirato piccole particelle di polvere (come ad es. gesso, cemento e così via) pulire il filtro di protezione del motore battendolo e, se necessario, sostituire il filtro di protezione del motore e il filtro d'igiene. Manutenzione Prima di pulire l'aspirapolvere, è necessario disattivarlo e staccare la spina. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un normale detergente per plastica.

Non utilizzare strumenti abrasivi né detergenti universali o per vetro. Non immergere mai l'aspirapolvere nell'acqua. Il vano di raccolta dello sporco può essere pulito con un altro aspirapolvere o semplicemente con un panno/pennello asciutto. Con riserva di modifiche tecniche.
