MANUALE UTENTE BGL35MOV21 BOSCH

Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso. Utilizzo conforme Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. Questo appa- recchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare. Al fine di evitare lesioni e/o danni, l'aspirapolvere non può essere utilizzato: su persone e/o animali. Non può altresì essere utilizzato per aspirare: - sostanze nocive, oggetti affilati, materiali caldi o incandescenti - sostanze umide o liquide - sostanze e gas infiammabili o esplosivi - cenere, fuliggine delle stufe di maiolica e degli impianti di riscaldamento centrali - polvere del toner di stampanti e fotocopiatrici. Pezzi di ricambio, accessori, sacchetti raccoglipolvere I nostri pezzi di ricambio originali, i nostri accessori e accessori speciali originali, così come i nostri sacchetti raccoglipolvere originali, sono conformi alle caratteristiche e ai requisiti dei nostri aspirapolvere. Vi consigliamo pertanto di usare esclusivamente i nostri pezzi di ricambio originali, i nostri accessori e accessori speciali originali e i nostri sacchetti raccoglipolvere originali. In questo modo potete garantire una lunga durata nonché un'elevata qualità a lungo termine delle prestazioni di pulizia del vostro aspirapolvere. !Attenzione! L'utilizzo di pezzi di ricambio, accessori/accessori speciali e sacchetti raccoglipolvere non su misura o di qualità scadente può causare danni all'aspirapolvere che non vengono coperti dalla nostra garanzia, nella misura in cui questi danni sono causati proprio dall'utilizzo di questo tipo di prodotti. Norme di sicurezza Questo aspirapolvere è confor- me alle disposizioni tecniche riconosciute e alle norme di sicurezza in vigore. L'apparecchio può essere utiliz- zato da bambini di età pari o8 Durante il riavvolgimento automatico del cavo, prestare attenzione a che la spina non vada a sbattere contro persone, parti del corpo, animali o oggetti. => guidare il cavo di collegamento alla rete elettrica con l'aiuto della spina. Prima di qualsiasi intervento sull’aspirapolvere, estrarre la spina. Non utilizzare l'aspirapolvere se danneggiato. In caso di anomalia, estrarre la spina dalla presa. Per evitare eventuali lesioni, le riparazioni e le sostituzioni dei componenti dell’aspirapolvere devono essere effettuate esclusivamente dal servizio di assistenza tecnica autorizzato. Proteggere l'aspirapolvere dalle intemperie, dall'umidità e dalle sorgenti di calore. Non collocare mai sul filtro (sacchetto filtro, filtro di protezione del motore, filtro d'igiene, ecc.) sostanze infiammabili o contenenti alcol. L'aspirapolvere non è adatto all'uso nei cantieri. => L'aspirazione di macerie può causare il danneg giamento dell'apparecchio. Spegnere l’apparecchio ed estrarre la spina quando non lo si usa. Gli apparecchi dismessi devono essere resi immediatamente inutilizzabili, per essere poi smaltiti in conformità alle normative vigenti in materia. !Attenzione! La presa di corrente deve essere protetta attraverso un dispositivo salvavita di almeno 16 A. Se quando si attiva l'apparecchio scatta il dispositivo salvavita, la causa può essere dovuta al fatto che sono stati collegati contemporaneamente allo stesso circuito altri apparecchi a elevato consumo energetico. Per evitare di far scattare il dispositivo salvavita, prima di accendere l'apparecchio selezionare il livello di potenza più basso e solo in un secondo momento selezionare un livello di potenza maggiore. Avvertenze per lo smaltimento Imballaggio L'imballaggio protegge l'aspirapolvere contro eventuali danni durante il trasporto. È costituito da materiali non inquinanti e può pertanto essere riciclato. Provvedere allo smaltimento dei materiali di imballaggio non più necessari rivolgendosi ai centri di raccolta per il sistema di riciclaggio "Punto verde". Apparecchio dismesso Gli apparecchi dismessi contengono ancora molteplici materiali preziosi. Si consiglia pertanto di restituire l'apparecchio dismesso al proprio rivenditore o a un centro di riciclaggio. Per informazioni sulle modalità del riciclaggio, rivolgersi al proprio rivenditore o all'amministrazione comunale della propria città. Smaltimento del filtro e del sacchetto filtro Il filtro e il sacchetto filtro sono costituiti da materiali non inquinanti. A condizione che non contengono alcuna sostanza dannosa, possono essere smaltiti con i normali rifiuti domestici. superiore a 8 anni e da persone con ridotte facoltà fisiche, sen- soriali o mentali nonché da per- sone prive di sufficiente espe- rienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell' apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto. Si raccomanda di tenere i sac- chetti di plastica e la plastica da imballaggio fuori dalla por- tata dei bambini e di provve- dere al loro smaltimento. => Pericolo di soffocamento! Uso conforme Collegare e azionare l'aspirapolvere esclusivamente come indicato sulla targhetta. Non utilizzare mai l'aspirapolvere senza sacchetto filtro o contenitore raccoglisporco, filtro di protezione del motore e filtro d'igiene. => L'apparecchio può danneggiarsi! Non aspirare mai con la bocchetta e il tubo dell'aspirapolvere in prossimità della testa. => Pericolo di lesioni! Per la pulizia delle scale l'apparecchio deve trovarsi sempre più in basso rispetto a chi lo usa. Non utilizzare il cavo di alimentazione e il tubo flessibile per spostare/trasportare l'aspirapolvere. Qualora il collegamento alla rete del presente apparecchio fosse danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza tecnica o da un addetto qualificato al fine di evitare situazioni di pericolo. Se l'uso si prolunga oltre i 30 minuti, estrarre completamente il cavo di collegamento alla rete elettrica. Per scollegare l'apparecchio dalla corrente elettrica, non tirare il cavo, bensì estrarre la spina. Non fare passare il cavo di alimentazione su spigoli vivi e non schiacciarlo.9 Avvertenze circa l'etichetta energetica Il presente aspirapolvere è un aspirapolvere ad uso generale con tubo flessibile primario. Per il raggiungimento dell'efficienza energetica dichiarata e della classe di pulizia sui tappeti utilizzare la spazzola universale commutabile. Per il raggiungimento dell'efficienza energetica e della classe di pulizia dichiarate sui pavimenti duri con fughe e scanalature usare la spazzola per pavimenti duri fornita senza le setole innestabili. I calcoli si basano sul Regolamento delegato (UE) n. 665/2013 della commissione del 3 maggio 2013 come appendice alla direttiva 2010/30/UE. Tutti i procedimenti non descritti in dettaglio nelle presenti istruzioni per l'uso sono stati eseguiti in conformità a DIN EN 60312-1:2017*. *Se il controllo della durata di vita del motore viene eseguito con un contenitore raccoglipolvere vuoto, il valore prestabilito deve essere aumentato del 10% della durata di vita del motore indicata per il controllo con contenitore raccoglipolvere pieno a metà.

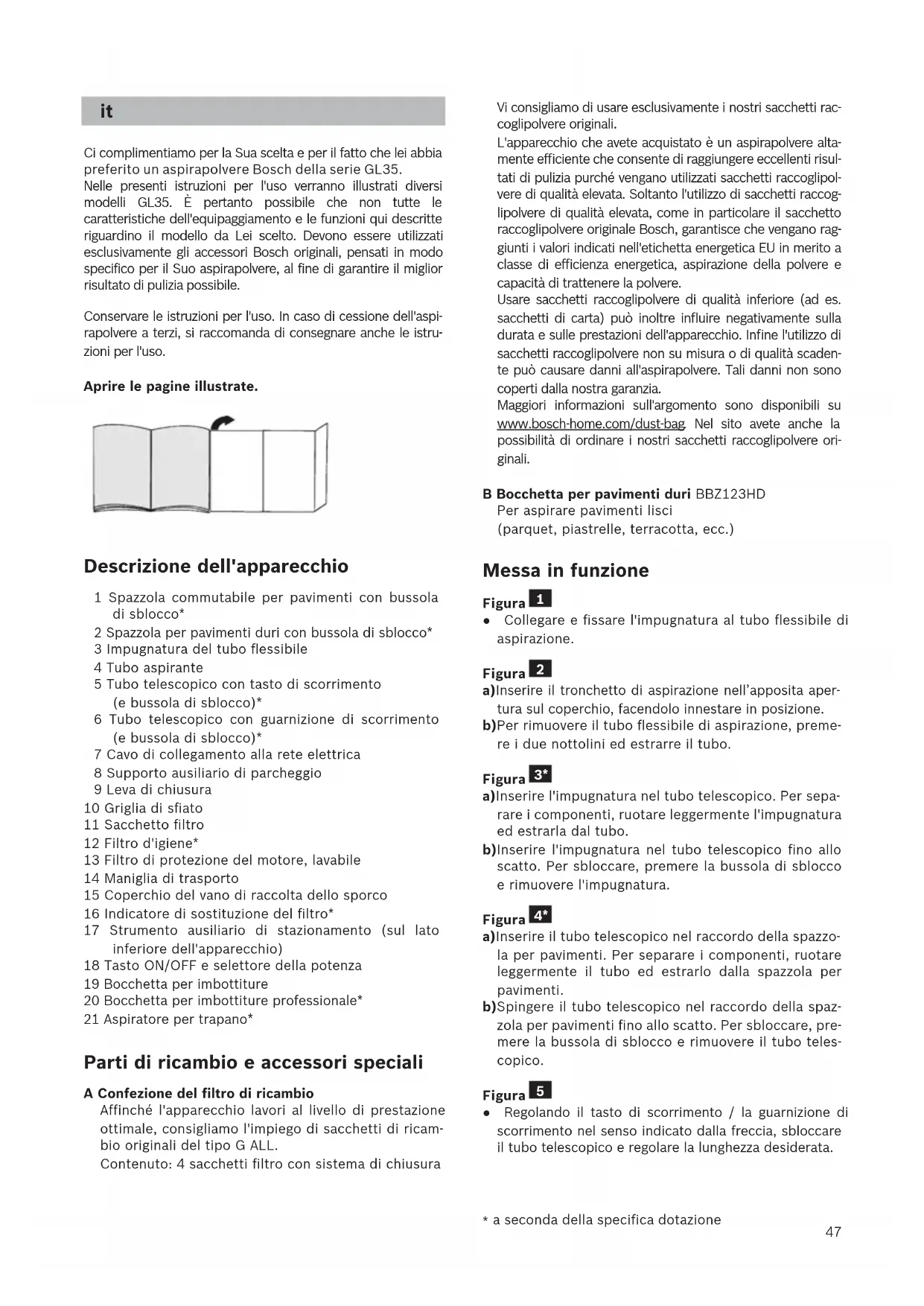

Ci complimentiamo per la Sua scelta e per il fatto che lei abbia preferito un aspirapolvere Bosch della serie GL35. Nelle presenti istruzioni per l'uso verranno illustrati diversi modelli GL35. È pertanto possibile che non tutte le caratteristiche dell'equipaggiamento e le funzioni qui descritte riguardino il modello da Lei scelto. Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per il Suo aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile. Conservare le istruzioni per l'uso. In caso di cessione dell'aspi- rapolvere a terzi, si raccomanda di consegnare anche le istru- zioni per l'uso. Aprire le pagine illustrate. Descrizione dell'apparecchio 1 Spazzola commutabile per pavimenti con bussola di sblocco* 2 Spazzola per pavimenti duri con bussola di sblocco* 3 Impugnatura del tubo flessibile 4 Tubo aspirante 5 Tubo telescopico con tasto di scorrimento (e bussola di sblocco)* 6 Tubo telescopico con guarnizione di scorrimento (e bussola di sblocco)* 7 Cavo di collegamento alla rete elettrica 8 Supporto ausiliario di parcheggio 9 Leva di chiusura 10 Griglia di sfiato 11 Sacchetto filtro 12 Filtro d'igiene* 13 Filtro di protezione del motore, lavabile 14 Maniglia di trasporto 15 Coperchio del vano di raccolta dello sporco 16 Indicatore di sostituzione del filtro* 17 Strumento ausiliario di stazionamento (sul lato inferiore dell'apparecchio) 18 Tasto ON/OFF e selettore della potenza 19 Bocchetta per imbottiture 20 Bocchetta per imbottiture professionale* 21 Aspiratore per trapano* Parti di ricambio e accessori speciali A Confezione del filtro di ricambio Affinché l'apparecchio lavori al livello di prestazione ottimale, consigliamo l'impiego di sacchetti di ricam- bio originali del tipo G ALL. Contenuto: 4 sacchetti filtro con sistema di chiusura Vi consigliamo di usare esclusivamente i nostri sacchetti rac- coglipolvere originali. L'apparecchio che avete acquistato è un aspirapolvere alta- mente efficiente che consente di raggiungere eccellenti risul- tati di pulizia purché vengano utilizzati sacchetti raccoglipol- vere di qualità elevata. Soltanto l'utilizzo di sacchetti raccog- lipolvere di qualità elevata, come in particolare il sacchetto raccoglipolvere originale Bosch, garantisce che vengano rag- giunti i valori indicati nell'etichetta energetica EU in merito a classe di efficienza energetica, aspirazione della polvere e capacità di trattenere la polvere. Usare sacchetti raccoglipolvere di qualità inferiore (ad es. sacchetti di carta) può inoltre influire negativamente sulla durata e sulle prestazioni dell'apparecchio. Infine l'utilizzo di sacchetti raccoglipolvere non su misura o di qualità scaden- te può causare danni all'aspirapolvere. Tali danni non sono coperti dalla nostra garanzia. Maggiori informazioni sull'argomento sono disponibili su www.bosch-home.com/dust-bag . Nel sito avete anche la possibilità di ordinare i nostri sacchetti raccoglipolvere ori- ginali. B Bocchetta per pavimenti duri BBZ123HD Per aspirare pavimenti lisci (parquet, piastrelle, terracotta, ecc.) Messa in funzione Figura Collegare e fissare l'impugnatura al tubo flessibile di aspirazione. Figura a)Inserire il tronchetto di aspirazione nell’apposita aper- tura sul coperchio, facendolo innestare in posizione. b)Per rimuovere il tubo flessibile di aspirazione, preme- re i due nottolini ed estrarre il tubo. Figura a)Inserire l'impugnatura nel tubo telescopico. Per sepa- rare i componenti, ruotare leggermente l'impugnatura ed estrarla dal tubo. b)Inserire l'impugnatura nel tubo telescopico fino allo scatto. Per sbloccare, premere la bussola di sblocco e rimuovere l'impugnatura. Figura a)Inserire il tubo telescopico nel raccordo della spazzo- la per pavimenti. Per separare i componenti, ruotare leggermente il tubo ed estrarlo dalla spazzola per pavimenti. b)Spingere il tubo telescopico nel raccordo della spaz- zola per pavimenti fino allo scatto. Per sbloccare, pre- mere la bussola di sblocco e rimuovere il tubo teles- copico. Figura Regolando il tasto di scorrimento / la guarnizione di scorrimento nel senso indicato dalla freccia, sbloccare il tubo telescopico e regolare la lunghezza desiderata.

a seconda della specifica dotazione48 Figura Spingere il supporto per accessori sulla bocchetta combinata e agganciarlo al tubo di aspirazione/tubo telescopico. Figura Afferrare il cavo di collegamento alla rete elettrica a livello della spina, estrarlo fino a ottenere la lunghezza desiderata e inserire quindi la spina. Figura Attivazione/disattivazione Attivare/disattivare l'aspirapolvere azionando il tasto ON/OFF. Figura Regolazione della forza di aspirazione La forza di aspirazione desiderata può essere regolata su più livelli ruotando il selettore nel senso indicato dalla freccia. Potenza minima => Per la pulizia di materiali delicati, quali ad es. imbottiture, tende, ecc. Potenza media => Per la pulizia quotidiana in condizioni di sporco limitato. Potenza elevata => Per la pulizia di rivestimenti resistenti, di pavimenti duri e in caso di forte sporco. Aspirazione

Attenzione Le spazzole per pavimenti sono soggette a forte usura in base alle caratteristiche del pavimento duro (come piastrelle grezze, in cotto). È quindi importante con- trollare a intervalli regolari la base della spazzola. Basi usurate o con spigoli vivi possono danneggiare i pavi- menti più delicati, come il parquet e il linoleum. Il pro- duttore non risponde di eventuali danni derivanti dall'utilizzo di spazzole usurate. Figura Regolazione della bocchetta per pavimenti commutabile: Tappeti e moquette => Pavimenti lisci => Quando vengono aspirate particelle più grosse, assicur- arsi che esse siano aspirate in successione e con cura per evitare che si occluda il canale di aspirazione della spazzola. Eventualmente sollevare la spazzola per poter aspirare meglio lo sporco. Figura Aspirazione con accessori aggiuntivi Applicare le spazzole al tubo di aspirazione o all'impug- natura, in funzione delle proprie esigenze: a)La bocchetta per fessure permette di aspirare fessure, angoli, ecc. b)La bocchetta per imbottiture permette di aspirare imbottiture di mobili, tende, ecc.

c)Spazzola per pavimenti duri* - con setole innestate: per la pulizia efficace e allo stesso tempo delicata di rivestimenti di pavimenti duri (piastrelle, parquet, ecc.) - senza setole: per eliminare lo sporco da scanalature e fughe È possibile rimuovere le setole premendo entrambi i bloccaggi nella direzione indicata dalla freccia Bocchetta per perforazioni Figura Fissare la bocchetta per perforazioni all'impugnatura e applicarla quindi alla parete in modo che l'apertura dalla bocchetta si venga a trovare direttamente al di sopra del foro da effettuare. Impostare l'apparecchio sul livello di potenza minimo e attivarlo. La bocchetta per perforazioni viene mantenuta nella posizione desiderata dalla stessa forza di aspirazione. A seconda delle caratteristiche della superficie della parete da perforare, potrebbe essere necessario rego- lare ulteriormente la potenza al fine di ottimizzare il fissaggio della bocchetta per perforazioni. Durante la perforazione, la polvere fine viene aspirata automaticamente. Figura In caso di brevi pause è possibile utilizzare il supporto ausiliario di parcheggio situato sul lato posteriore dell'- apparecchio. In seguito alla disattivazione dell'apparecchio, inserire il gancio della spazzola per pavimenti nell'apposita fessura sul lato dell'apparecchio. Figura Per superare ostacoli, quali per esempio le scale, è pos- sibile trasportare l'apparecchio afferrandolo in corris- pondenza dell'impugnatura. Dopo la pulizia Figura a)Estrarre la spina. b)Tirare brevemente il cavo di collegamento alla rete elettrica e rilasciarlo subito (il cavo si arrotola auto- maticamente). Figura Per trasportare e /riporre l'apparecchio, è possibile ser- virsi dello strumento ausiliario di stazionamento situato sul lato inferiore dell'apparecchio stesso. a)Posizionare l'apparecchio verticalmente. b)Inserire il gancio della bocchetta per pavimenti nell'apposita fessura sul lato inferiore dell'appa- recchio. Sostituzione del filtro

Attenzione: spegnere l'apparecchio prima di sosti- tuire il filtro! 12*

a seconda della specifica dotazione49 Sostituzione del sacchetto filtro Figura Se con la spazzola per pavimenti sollevata da terra e la potenza di aspirazione impostata sulla regolazione massima, l'indicatore di sostituzione del filtro sul coperchio è completamente pieno, occorre sostituire il sacchetto raccoglipolvere anche se non è ancora pieno. In questo caso è il tipo di contenuto a rendere necessaria la sostituzione. La bocchetta, il tubo di aspirazione e il tubo flessibile non devono essere inta- sati; in caso contrario, l'indicatore di sostituzione del filtro potrebbe scattare. Per eliminare le occlusioni, è possibile staccare l’im- pugnatura dal tubo flessibile. Figura Apertura coperchio a)Sbloccare il coperchio tirando la leva di chiusura nel senso indicato dalla freccia. b)Aprire il coperchio tirando nel senso indicato dalla freccia. Figura a)Chiudere il sacchetto filtro tirando la linguetta di chi- usura. b)Estrarre il sacchetto filtro. c)Inserire un nuovo sacchetto filtro. d)Inserire il sacchetto filtro sul supporto fino al raggiun- gimento del dispositivo di arresto.

Attenzione: il coperchio si chiude solo dopo che è stato applicato il sacchetto filtro. Pulizia del filtro di protezione del motore Si consiglia di pulire il filtro di protezione del motore a intervalli regolari, battendolo leggermente e lavandolo! Figura Aprire il coperchio del vano di raccolta dello sporco. Figura a)Sbloccare il filtro di protezione del motore tirandolo lateralmente ed estrarlo seguendo la direzione indica- ta dalla freccia. b)Pulire il filtro di protezione del motore battendolo leg- germente. c)In caso di forte sporco, è necessario lavare il filtro di protezione del motore. Successivamente, lasciarlo asciugare per almeno 24 ore. d)In seguito alla pulizia, inserire il filtro di protezione del motore nell'apparecchio, fissarlo bene e chiudere il coperchio del vano di raccolta dello sporco.

Sostituzione del filtro d'igiene Aspirapolvere con microfiltro igiene Quando effettuare la sostituzione: per ogni nuova confe- zione del filtro di ricambio. Figura Aprire il coperchio del vano di raccolta dello sporco. Figura a)Sbloccare il portafiltro azionando la leva di chiusura nel senso indicato dalla freccia. b)Rimuovere il microfiltro igiene. c)Il microfiltro igiene può essere lavato. Successivamente, lasciarlo asciugare per almeno 24 ore. d)Rimuovere il microfiltro igiene. Montare sull'appa- recchio il nuovo microfiltro igiene. e)Montare il portafiltro sull’apparecchio e farlo innesta- re in posizione. Hepa-Pulizia del filtro d'igiene Hepa*-Pulizia del filtro d'igiene Se l'apparecchio viene utilizzato in modo conforme per le pulizie domestiche non è necessario sostituire il filtro Hepa*. Affinché l'aspirapolvere lavori al livello di prestazione ottimale, il filtro Hepa* deve essere lavato dopo un anno. La presenza di eventuali alterazioni cromatiche sulla superficie del filtro non ne pregiudicano l'efficacia. Figura Aprire lo sportello posteriore. Tirando la linguetta di chiusura nel senso indicato dalla freccia, sbloccare il filtro Hepa ed estrarlo dall'apparecchio. Battere l'unità filtro e sciacquarla sotto l'acqua corrente. L'unità può essere lavata in lavatrice con lavaggio delicato a max. 30° C e con la velocità di centrifuga minima. CONSIGLIO: collocare l'unità filtro in un sacchetto per proteggere il resto del bucato. Dopo che il filtro Hepa è completamente asciutto (almeno 24 ore) riposizionarlo nell'apparecchio e bloccarlo. Chiudere lo sportello posteriore. Dopo aver aspirato piccole particelle di polvere (come ad es. gesso, cemento e così via) pulire il filtro di protezione del motore battendolo e, se necessario, sostituire il filtro di protezione del motore e il filtro d'igiene. 22* 21*

a seconda della specifica dotazione50 Manutenzione Prima di pulire l'aspirapolvere, è necessario disattivarlo e staccare la spina. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un norma- le detergente per plastica.

Non utilizzare strumenti abrasivi né detergenti uni- versali o per vetro. Non immergere mai l'aspirapol- vere nell'acqua. Il vano di raccolta dello sporco può essere pulito se necessario con un altro aspirapolvere o semplicemente mediante un panno/ pennello asciutto. Con riserva di modifiche tecniche.
