KÄYTTÖOHJE BGL35MOV21 BOSCH

Säilytä käyttöohjeet. Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohjeet mukaan. Määräystenmukainen käyttö Tämä laite on tarkoitettu käytettäväksi yksityisessä kotita- loudessa ja kodinomaisessa ympäristössä. Tämä laite on tar- koitettu käytettäväksi enintään 2000 metrin korkeudella merenpinnasta. Käytä pölynimuria vain tässä käyttöohjees- sa annettujen ohjeiden mukaan. Vahinkojen ja vaurioiden välttämiseksi pölynimuria ei saa käyttää: ihmisten tai eläinten imurointiin. sillä ei saa imuroida: - terveydelle vaarallisia, teräviä, kuumia tai hehkuvia aineita. - kosteita tai nestemäisiä aineita. - helposti syttyviä tai räjähtäviä aineita ja kaasuja. - tuhkaa tai nokea kaakeliuuneista ja keskuslämmityslaitteistoista. - mustepölyä tulostimista ja kopiokoneista. Varaosat, varusteet, pölypussit Alkuperäiset varaosamme, varusteemme ja lisävarusteemme sekä alkuperäiset pölypussimme on sovitettu pölynimureidemme ominaisuuksiin ja vaatimuksiin. Suosittelemme sen tähden käyttämään vain alkuperäisiä varaosia, varusteita, lisävarusteita ja alkuperäisiä pölypusseja. Näin voit taata pölynimurisi pitkän käyttöiän ja aina korkealaatuisen puhdistustehon. !Huomautus: Epäsopivien tai heikkolaatuisten varaosien, tarvikkeiden, lisävarusteiden ja pölypussien käyttö voi aiheuttaa pölynimuriin vaurioita. Takuumme ei kata vaurioita, jotka johtuvat tällaisten tuotteiden käytöstä. Turvaohjeet Tämä pölynimuri vastaa teknii- kan hyväksyttyjä sääntöjä ja asi- anmukaisia turvamääräyksiä. Laitetta voivat käyttää 8 vuotta täyttäneet lapset ja henkilöt, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto laitteen käytöstä, valvonnan alaisina tai kun heitä on opas-16 Kytke laite pois päältä ja irrota verkkopistoke, kun et imuroi. Käytöstä poistetut laitteet tulee tehdä heti käyttökelvottomiksi ja hävittää määräysten mukaisesti. !Huomio Jos sulake palaa kytkiessäsi laitteen päälle, se voi johtua siitä, että samaan virtapiiriin on liitetty muita sähkölaitteita samanaikaisesti. Sulakkeen palaminen voidaan estää säätämällä laite pienimmälle teholle ennen käynnistämistä ja valitsemalla vasta sitten suurempi tehoalue. Ohjeita hävittämisestä Pakkaus Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateriaalit asiaankuuluvaan kierrätyspisteeseen. Käytöstä poistettu laite Käytetyt laitteet sisältävät monia arvokkaita materiaaleja. Vie käytöstä poistettu laitteesi kierrätystä varten alan liikkeeseen tai kierrätyskeskukseen. Lisätietoja jätehuoltokysymyksissä saat kauppiaaltasi tai kunnastasi. Suodattimien ja pölypussien hävittäminen Suodattimet ja pölypussit ovat ympäristöystävällistä materiaalia. Sikäli kuin ne eivät sisällä mitään talousjätteeksi soveltumatonta, ne voi hävittää normaalin kotitalousjätteen mukana. Energiamerkkiä koskevat huomautukset Tämä pölynimuri on yleiskäyttöön tarkoitettu letkulla varustettu pölynimuri. Käytä mattojen imurointiin vaihdettavaa yleiskäyttöön tarkoitettua suulaketta ilmoitetun energiatehokkuuden ja puhdistustehon saavuttamiseksi. Käytä ilmoitetun energiatehokkuuden ja puhdistustehon saavuttamiseksi mukana toimitettua kovien lattioiden suulaketta ilman asennettavaa harjakehää, kun imuroit kovia lattioita, joissa on saumoja ja rakoja. Laskelmat perustuvat delegoituun säädökseen (EU) nro 665/2013, jonka komissio on julkaissut 3. toukokuuta 2013 direktiivin 2010/30/EU täydennykseksi. Kaikki menettelyt, joita tässä ohjeessa ei ole kuvattu tarkemmin, on suoritettu standardin EN 60312-1:2017* perusteella. *Koska käyttöikätesti tehdään moottorille tyhjällä pölysäiliöllä, ilmoitettua moottorin käyttöikää on nostettava 10 %:lla puoliksi täytetyllä pölysäiliöllä tehtävää tarkastusta varten. tettu laitteen käytössä ja he ovat ymmärtäneet laiteen käy- tön vaarat. Lapset eivät saa leikkiä lait- teella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvon- taa. Muovipussit ja foliot on pidet- tävä poissa pienten lasten ulot- tuvilta ja ne on hävitettävä. => Tukehtumisvaara! Asianmukainen käyttö Liitä pölynimuri sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan. Älä käytä pölynimuria koskaan ilman pölypussia tai pölysäiliötä, moottorinsuoja suodatinta ja poistoilman suodatinta. => Laite voi vahingoittua! Älä imuroi suulakkeella ja putkella henkilön pään lähellä. => Loukkaantumisvaara! Kun imuroit portaita, laitteen on oltava aina käyttäjän alapuolella. Älä käytä verkkoliitäntäjohtoa ja letkua pölynimurin kantamiseen/siirtämiseen. Jos laitteen verkkovirtajohto on vaurioitunut, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistajan tai valmistajan huoltopalvelun edustaja tai muu vastaavan ammattipätevyyden omaava henkilö. Jos käytät laitetta yli 30 minuutin ajan, vedä verkkoliitäntäjohto kokonaan ulos. Irrota laite sähköverkosta vetämällä pistoke irti pistorasiasta, älä vedä johdosta. Älä vedä verkkoliitäntäjohtoa terävien reunojen yli äläkä jätä sitä puristuksiin. Varmista, että verkkopistoke ei vahingoita henkilöitä, lemmikkieläimiä tai esineitä, kun johto kelautuu automaattisesti laitteen sisään. => Ohjaa verkkoliitäntäjohtoa pistokkeesta käsin. Irrota verkkopistoke pistorasiasta ennen kuin huollat pölynimuria. Älä käytä viallista imuria. Häiriön ilmentyessä irrota verkkopis toke. Vaaratilanteiden välttämiseksi pölynimurin korjaaminen ja varaosien vaihto on sallittu ainoastaan valtuutetulle huoltopalvelulle. Suojaa imuria sääolosuhteilta, kosteudelta ja lämmönlähteiltä. Älä laita palavia tai alkoholipitoisia aineita suodattimiin (pölypussi, moottorinsuojasuodatin, poistoilman suodatin jne.). Pölynimuri ei sovellu rakennustyömaakäyttöön. => Rakennusjätteiden imurointi voi vaurioittaa laitetta.17

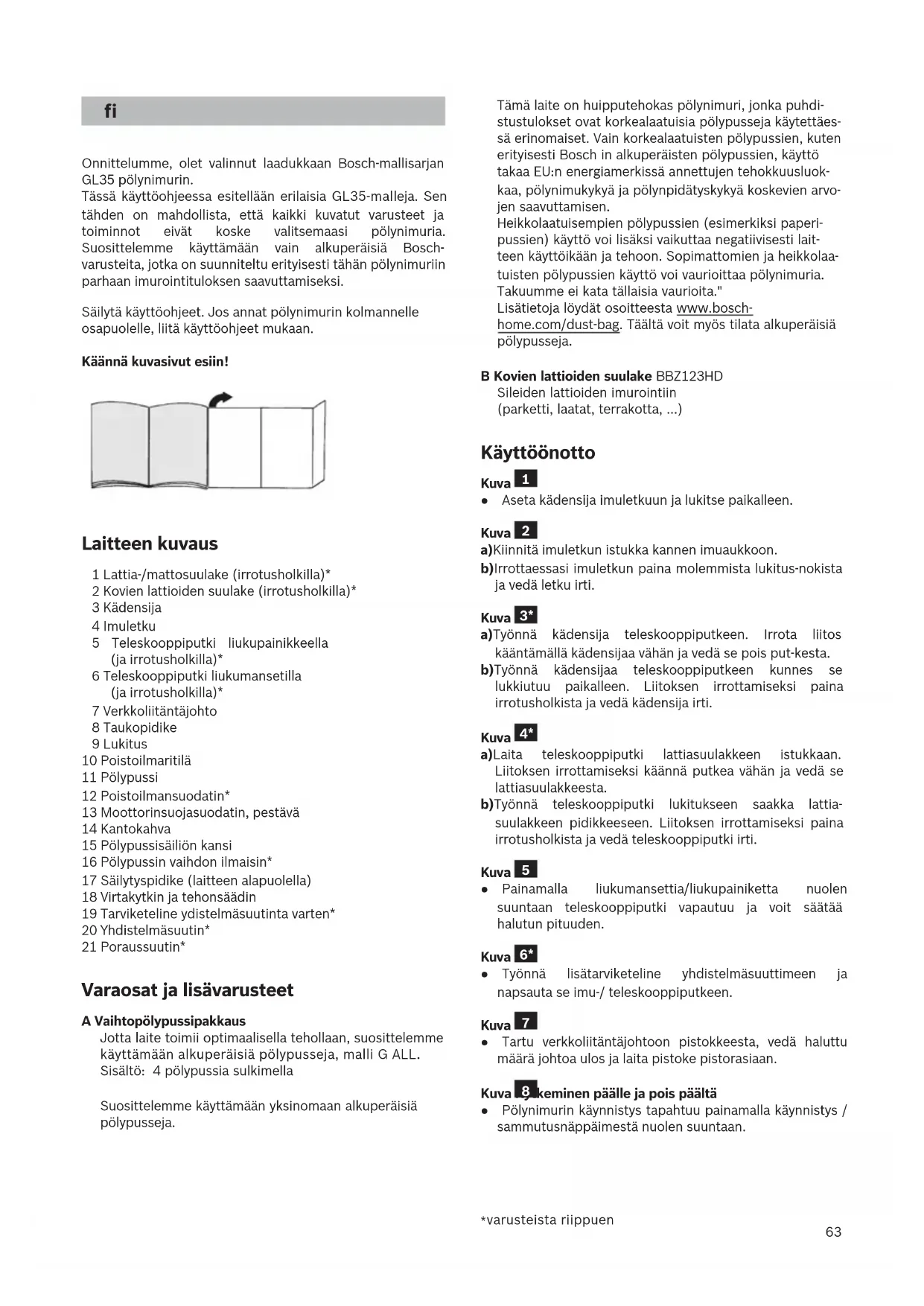

Använd inga skurmedel, glas- eller universalrengöringsmedel. Sänk aldrig ner dammsugaren i vatten. Dammsugaren kan vid behov dammsugas inuti, alternativt rengöras med en torr dammtrasa. Med förbehåll för tekniska ändringar.63 Onnittelumme, olet valinnut laadukkaan Bosch-mallisarjan GL35 pölynimurin. Tässä käyttöohjeessa esitellään erilaisia GL35-malleja. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valitsemaasi pölynimuria. Suosittelemme käyttämään vain alkuperäisiä Bosch- varusteita, jotka on suunniteltu erityisesti tähän pölynimuriin parhaan imurointituloksen saavuttamiseksi. Säilytä käyttöohjeet. Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohjeet mukaan. Käännä kuvasivut esiin! Laitteen kuvaus 1 Lattia-/mattosuulake (irrotusholkilla)* 2 Kovien lattioiden suulake (irrotusholkilla)* 3 Kädensija 4 Imuletku 5 Teleskooppiputki liukupainikkeella (ja irrotusholkilla)* 6 Teleskooppiputki liukumansetilla (ja irrotusholkilla)* 7 Verkkoliitäntäjohto 8 Taukopidike 9 Lukitus 10 Poistoilmaritilä 11 Pölypussi 12 Poistoilmansuodatin* 13 Moottorinsuojasuodatin, pestävä 14 Kantokahva 15 Pölypussisäiliön kansi 16 Pölypussin vaihdon ilmaisin* 17 Säilytyspidike (laitteen alapuolella) 18 Virtakytkin ja tehonsäädin 19 Tarviketeline ydistelmäsuutinta varten* 20 Yhdistelmäsuutin* 21 Poraussuutin* Varaosat ja lisävarusteet A Vaihtopölypussipakkaus Jotta laite toimii optimaalisella tehollaan, suosittelemme käyttämään alkuperäisiä pölypusseja, malli G ALL. Sisältö: 4 pölypussia sulkimella Suosittelemme käyttämään yksinomaan alkuperäisiä pölypusseja. Tämä laite on huipputehokas pölynimuri, jonka puhdi- stustulokset ovat korkealaatuisia pölypusseja käytettäes- sä erinomaiset. Vain korkealaatuisten pölypussien, kuten erityisesti Bosch in alkuperäisten pölypussien, käyttö takaa EU:n energiamerkissä annettujen tehokkuusluok- kaa, pölynimukykyä ja pölynpidätyskykyä koskevien arvo- jen saavuttamisen. Heikkolaatuisempien pölypussien (esimerkiksi paperi- pussien) käyttö voi lisäksi vaikuttaa negatiivisesti lait- teen käyttöikään ja tehoon. Sopimattomien ja heikkolaa- tuisten pölypussien käyttö voi vaurioittaa pölynimuria. Takuumme ei kata tällaisia vaurioita." Lisätietoja löydät osoitteesta www.bosch- home.com/dust-bag. Täältä voit myös tilata alkuperäisiä pölypusseja. B Kovien lattioiden suulake BBZ123HD Sileiden lattioiden imurointiin (parketti, laatat, terrakotta, ...) Käyttöönotto Kuva Aseta kädensija imuletkuun ja lukitse paikalleen. Kuva a)Kiinnitä imuletkun istukka kannen imuaukkoon. b)Irrottaessasi imuletkun paina molemmista lukitus-nokista ja vedä letku irti. Kuva a)Työnnä kädensija teleskooppiputkeen. Irrota liitos kääntämällä kädensijaa vähän ja vedä se pois put-kesta. b)Työnnä kädensijaa teleskooppiputkeen kunnes se lukkiutuu paikalleen. Liitoksen irrottamiseksi paina irrotusholkista ja vedä kädensija irti. Kuva a)Laita teleskooppiputki lattiasuulakkeen istukkaan. Liitoksen irrottamiseksi käännä putkea vähän ja vedä se lattiasuulakkeesta. b)Työnnä teleskooppiputki lukitukseen saakka lattia- suulakkeen pidikkeeseen. Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva Painamalla liukumansettia/liukupainiketta nuolen suuntaan teleskooppiputki vapautuu ja voit säätää halutun pituuden. Kuva Työnnä lisätarviketeline yhdistelmäsuuttimeen ja napsauta se imu-/ teleskooppiputkeen. Kuva Tartu verkkoliitäntäjohtoon pistokkeesta, vedä haluttu määrä johtoa ulos ja laita pistoke pistorasiaan. Kuva Kytkeminen päälle ja pois päältä Pölynimurin käynnistys tapahtuu painamalla käynnistys / sammutusnäppäimestä nuolen suuntaan.

varusteista riippuen64 Kuva Imutehon säätö Haluttu imuteho voidaan säätää portaattomasti säätönuppia kiertämällä. Pieni teho => Herkkien materiaalien imurointiin, esim. pehmusteet, verhot, jne. Keskimääräinen teho => Päivittäiseen siivoukseen, kun likaantuminen on vähäistä. Suuri teho => Karkeiden lattiapintojen siivoukseen, kovat lattiat ja erittäin likaiset pinnat. Imurointi

Huomio Lattiasuulakkeet kuluvat jonkin verran kovien lattioiden ominaisuuksista riippuen (esimerkiksi karkeapintaiset, talonpoikaistyyliset kaakelit. Tarkasta sen tähden suulakkeen pohja säännöllisesti. Kuluneet, teräväreunaiset suulakepohjat voivat aiheuttaa vaurioita hellävaraisesti käsiteltäviin lattapintoihin kuten parkettiin tai linoleumiin. Valmistaja ei vastaa mahdollisista vaurioista , jotka ovat aiheutuneet kuluneesta lattiasuulakkeesta. Kuva Lattia-/mattosuulakkeen säätö: matot ja kokolattiamatot => sileät lattiat => Imuroidessasi suurempia kappaleita varmista, että imuroit kappaleet peräjälkeen ja varovasti, jotta lattiasuulakkeen imukanava ei tukkeudu. Nosta tarvittaessa suulaketta, jotta saat imuroitua roskat paremmin. Kuva Imurointi lisävarusteen avulla Aseta suulake tarpeen mukaan imuputkeen tai kädensijaan: a) Rakosuulake rakojen ja kulmien jne. imurointiin b)Huonekalusuulake huonekalujen, verhojen jne. imurointiin. c) Kovien lattioiden suulake* - johon kiinnitetty harjakehä: Kovien lattiapinnoitteiden (kaakeli, paketti jne.) tehokkaaseen ja samalla hellävaraiseen puhdistukseen - ilman harjakehää: Lian puhdistamiseen raoista ja saumoista Harjakehä voidaan irrottaa painamalla molempia lukitsimia nuolen suuntaan Poraussuutin Kuva a)Kiinnitä poraussuutin kahvaan ja laita se seinää vasten siten, että suuttimen porausreiän aukko on suoraan porattavan reiän kohdalla. b)Säädä laite pienimmälle teholle ja kytke se sitten päälle. c) Poraussuutin pysyy imutehon avulla halutussa kohdassa. Joskus tehoa kannattaa säätää suuremmalle, aina porattavan seinän pinnasta riippuen poraussuuttimen kiinni- imemisen varmistamiseksi. Porattaessa hieno pöly imetään automaattisesti.

varusteista riippuen Kuva Lyhyen imurointitauon aikana voit käyttää taukopidikettä laitteen takapuolella. Kytke imuri pois päältä ja työnnä lattiasuulakkeen koukku imurin takaosassa olevaan syvennykseen. Kuva Esteiden, esim. portaiden, yhteydessä laitetta voidaan kuljettaa kädensijasta. Työn jälkeen Kuva a) Irrota verkkopistoke pistorasiasta. b)Vedä kevyesti verkkoliitäntäjohdosta ja vapauta johto (johto kelautuu automaattisesti). Kuva Laiteen säilyttämiseen/kuljetukseen voit käyttää laitteen alapuolella olevaa säilytystelinettä. a)Aseta laite pystyasentoon. b)Työnnä lattiasuulakkeessa oleva pidike laitteen alapuolella olevaan uraan. Suodattimen vaihto

Huomio: Kytke laite ennen suodattimen vaihtoa aina pois päältä! Pölypussin vaihto Kuva Jos kannessa oleva suodattimen vaihdon ilmaisin on kokonaan täynnä, kun lattiasuulake on irti lattiasta ja imuteho on säädetty suurimmalle teholle, pölypussi on vaihdettava, vaikka se ei vielä olisi aivan täynnä. Tässä tapauksessa pölyn laji tekee vaihdon tarpeelliseksi. Suulake, imuputki ja imuletku eivät saa olla tukossa, koska myös tämä aiheuttaa suodattimen vaihdon ilmaisimen laukeamisen. Kädensija on helppo irrottaa letkusta tukosten poistamiseksi. Kuva Kannen avaaminen a)Avaa kansi vetämällä lukitsimesta nuolen suuntaan. b)Avaa kansi nuolen suuntaan. Kuva a)Sulje pölypussi vetämällä sulkimesta. b)Ota pölypussi pois paikaltaan. c) Aseta uusi pölypussi paikalleen. d)Työnnä uusi pölypussi pidikkeeseen vasteeseen saakka. Huomio: Kansi sulkeutuu vain, kun pölypussi on paikallaan.

Moottorinsuojasuodattimen puhdistus Moottorinsuojasuodatin on puhdistettava säännöllisin väliajoin ravistamalla tai pesemällä! Kuva Avaa pölypussisäiliön kansi. Kuva a)Irrota moottorinsuojasuodatin lukituksestaan vetämällä sivusuuntaan ja vedä se nuolen suuntaan pois paikaltaan. b)Puhdista moottorinsuojasuodatin ravistamalla. c) Jos moottorinsuojasuodatin on hyvin likainen, pese se. Anna suodattimen kuivua sen jälkeen vähintään 24 tuntia. d)Laita moottorinsuojasuodatin puhdistuksen jälkeen laitteeseen, lukitse paikalleen ja sulje pölypussisäiliön kansi. Poistoilman suodattimen vaihto Pölynimuri, jossa mikrosuodatin Milloin vaihdan: jokaisen uuden vaihtopölypussipakkauk-sen yhteydessä Kuva Avaa pölypussisäiliön kansi. Kuva a)Vapauta suodattimen pidin painamalla lukitsimesta nuolen suuntaan. b)Ota mikrosuodatin pois paikaltaan. c) Mikrosuodatin voidaan pestä. Anna suodattimen kuivua vähintään 24 tuntia. d)Ota mikrosuodatin pois paikaltaan. Laita uusi mikrosuodatin laitteeseen. e)Laita suodattimen pidin laitteeseen ja lukitse se. Hepa*-poistoilmansuodattimen puhdistus (Ultra Hepa* -hygieniasuodatin) Hepa*-suodatin on suunniteltu siten, että sitä ei tarvitse vaihtaa, kun laitetta käytetään ohjeiden mukaan kotitalouskäytössä. Jotta pölynimuri toimii optimaalisella tehollaan, Hepa*- suodatin on hyvä pestä noin vuoden välein. Suodattimen teho säilyy muuttumattomana suodattimen pinnan mahdollisesta värjäytymisestä huolimatta. Kuva Avaa takaluukku. Vapauta Hepa*-suodattimen lukitus painamalla lukitsinkielekettä nuolen suuntaan ja ota se pois laitteesta. Puhdista suodatinyksikkö kopistamalla ja pese se juoksevan veden alla. Yksikkö voidaan vaihtoehtoisesti puhdistaa pesukoneessa enintään 30°C:n hienopesuohjelmalla ja pienimmällä linkousteolla. VIHJE: Laita suodatinyksikkö muun pyykin suojaamiseksi pesupussiin. Kun Hepa*-suodatin on kuivunut täysin kuivaksi (vähintään 24 h), laita se takaisin laitteeseen ja lukitse paikalleen. Sulje takaluukku. Kun olet imuroinut hienoja pölyhiukkasia (kuten esim. kipsi, sementti jne.), puhdista moottorinsuojasuodatin kopistamalla tai vaihda tarvittaessa moottorinsuodatin ja poistoilmansuodatin. 22* 21*

Hoito Pölynimuri on kytkettävä pois päältä ja verkkopistoke on irrotettava seinästä aina ennen pölynimurin puhdistusta. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muovinpuhdistusaineilla.
