GEBRUIKSAANWIJZING BSGL53192 BOSCH

De gebruiksaanwijzing goed bewaren. Wanneer u de stofzuiger doorgeeft aan derden de gebruiksaanwijzing erbij voegen. Gebruik volgens de voorschriften

it apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal

2.000 meter boven zeeniveau. De stofzuiger uitsluitend

gebruiken zoals aangegeven in deze gebruiksaanwijzing. Om letsel en schade te voorkomen mag de stofzuiger niet worden gebruikt voor: het schoonzuigen van mensen of dieren. het opzuigen van: - substanties die schadelijk voor de gezondheid, heet of gloeiend zijn, of scherpe randen hebben. - vochtige of vloeibare stoffen. - licht ontvlambare of explosieve stoffen en gassen. - as, roet uit haarden en centrale verwarmingsinstallaties. - tonerstof van printers en kopieerapparaten. Onderdelen, toebehoren, stofzakken Onze originele onderdelen en originele en extra toebehoren zijn evenals de originele stofzakken afgestemd op de eigenschappen en eisen van onze stofzuigers. Wij adviseren u daarom om uitsluitend originele onderdelen en onze originele en extra toebehoren en originele stofzakken te gebruiken. Zo zorgt u ervoor dat uw stofzuiger een lange levensduur heeft en het reinigingsvermogen constant op hoog niveau blijft. ! Let op Door het gebruik van niet goed passende of kwalitatief mindere onderdelen, toebehoren/ extra toebehoren en stofzakken kan uw stofzuiger beschadigd raken. Indien deze schade veroorzaakt is door het gebruik van dergelijke producten valt hij niet onder de garantie. Veiligheidsvoorschriften Deze stofzuiger voldoet aan de erkende regels van de tech- niek en de betreffende veilig- heidsbepalingen. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensori- sche of geestelijke vermo- gens of personen die gebrek aan kennis of ervaring heb- ben, wanneer zij onder toe- zicht staan of met het oog op een veilig gebruik volledig over de bediening van het apparaat zijn geïnformeerd en op de hoogte zijn van de gevaren die hieruit kunnen voorvloeien. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet worden uitge- voerd door kinderen als zij niet onder toezicht staan. Plastic zakken en folie die- nen buiten bereik van kinde- ren te worden bewaard en afgevoerd. => Er bestaat gevaar voor verstikking! Juist gebruik De stofzuiger alleen volgens het typeplaatje aansluiten en in gebruik nemen. Nooit zuigen zonder filterzak of stofreservoir, motorbeveiligings - en uitblaasfilter. => Het apparaat kan beschadigd raken! Zuig nooit met mondstuk en buis in de nabijheid van het hoofd. => Er bestaat gevaar voor letsel! Bij het zuigen op trappen moet het toestel altijd onder de gebruiker staan. Het elektriciteitssnoer en de slang niet gebruiken om de stofzui-ger te dragen / transporteren. Raakt de voedingskabel van dit apparaat beschadigd, dan dient deze door de fabrikant, zijn servicedienst of iemand met de juiste kwalificaties te worden vervangen, ter voorkoming van gevaarlijke situaties. Bij een gebruiksduur van langer dan 30 minuten het elektriciteitssnoer volledig uittrekken. Niet aan het elektriciteitssnoer maar aan de stekker trekken om het apparaat van het net te koppelen. Het elektriciteitssnoer niet over scherpe kanten trekken en niet bekneld laten raken.11 Let erop dat de netstekker niet tegen personen, lichaamsdelen, dieren of voorwerpen slaat wanneer het snoer automatisch wordt ingetrokken. => Leid het elektriciteitssnoer met behulp van de netstekker. Voor alle werkzaamheden aan de stofzuiger de stekker uit het stopcontact halen. De stofzuiger niet in gebruik nemen wanneer hij beschadigd is. In het geval zich een storing voordoet de stekker uit het stopcontact halen. Om risico's te voorkomen mogen reparaties aan de stofzuiger en de vervanging van onderdelen alleen worden uitgevoerd door onze klantenservice. De stofzuiger beschermen tegen weersinvloeden, vocht en hittebronnen. Zorg ervoor dat er geen brandbare of alcoholhoudende stoffen op de filters (filterzak, motorbeveiligingsfilter, uitblaasfilter, etc.) terechtkomen. De stofzuiger is niet geschikt voor gebruik op bouwplaatsen. => Opzuigen van bouwpuin kan leiden tot beschadiging van het toestel. Wanneer de stofzuiger niet gebruikt wordt het toestel uitschakelen en de stekker uit het stopcontact halen. Versleten apparaten onmiddellijk onbruikbaar maken, het toestel daarna op een verantwoorde wijze afvoeren. !Let op Als de zekering in de meterkast bij het inschakelen van het toestel wordt geactiveerd, dan kan dit worden veroorzaakt doordat er tegelijkertijd meerdere elektrische apparaten met hoge aansluitwaarde op hetzelfde stroomcircuit zijn aangesloten. De zekering wordt onvermijdelijk geactiveerd wanneer u alvorens het toestel aan te zetten de laagste stand instelt en pas daarna een hogere stand kiest. Instructies voor recycling Verpakking De verpakking beschermt de stofzuiger tegen beschadiging tijdens het transport. Deze bestaat uit milieuvriendelijk materiaal en is daarom recyclebaar. Breng verpakkingsmateriaal dat u niet meer nodig heeft naar een verzamelplaats voor de verwerking van afval. Oude toestellen Oude apparaten bevatten vaak nog waardevol materiaal. Geef daarom uw oude toestel voor hergebruik af aan uw handelaar of een recyclecentrum. Informatie over actuele methoden van afvalverwijdering kunt u krijgen bij uw handelaar of uw gemeente. Afvoer van filters en filterzakken Filter en filterzak zijn gemaakt van milieuvriendelijke materialen. Voor zover deze geen stoffen bevatten die niet toegestaan zijn als huisvuil, kunnen ze via het normale huisvuil worden afgevoerd. Informatie op het energielabel Dit is een stofzuiger met een basisslang, bestemd voor algemene doeleinden. Om op tapijt en harde vloeren de beste energie-effi- ciëntie te bereiken, kunt u het omschakelbare universe- le mondstuk gebruiken. Om op harde vloeren met naden en krassen de aange- geven energie-efficiëntie en reinigingsklasse te berei- ken, kunt u het bijgevoegde mondstuk voor harde vloe- ren, zonder de opklikbare borstelkrans, gebruiken. De berekeningen zijn gebaseerd op de Gedelegeerde Verordening (EU) Nr. 665/2013 van de Commissie van 3 mei 2013 ter aanvulling van richtlijn 2010/30/EU. Alle procedures die niet precies in deze handleiding beschreven staan, zijn uitgevoerd op basis van de norm EN 60312-1:2017*. *Aangezien de levensduurtest voor de motor wordt uit- gevoerd met een leeg stofreservoir, dient de aangege- ven levensduur van de motor voor het testen met een halfvol stofreservoir met 10% te worden verhoogd.12

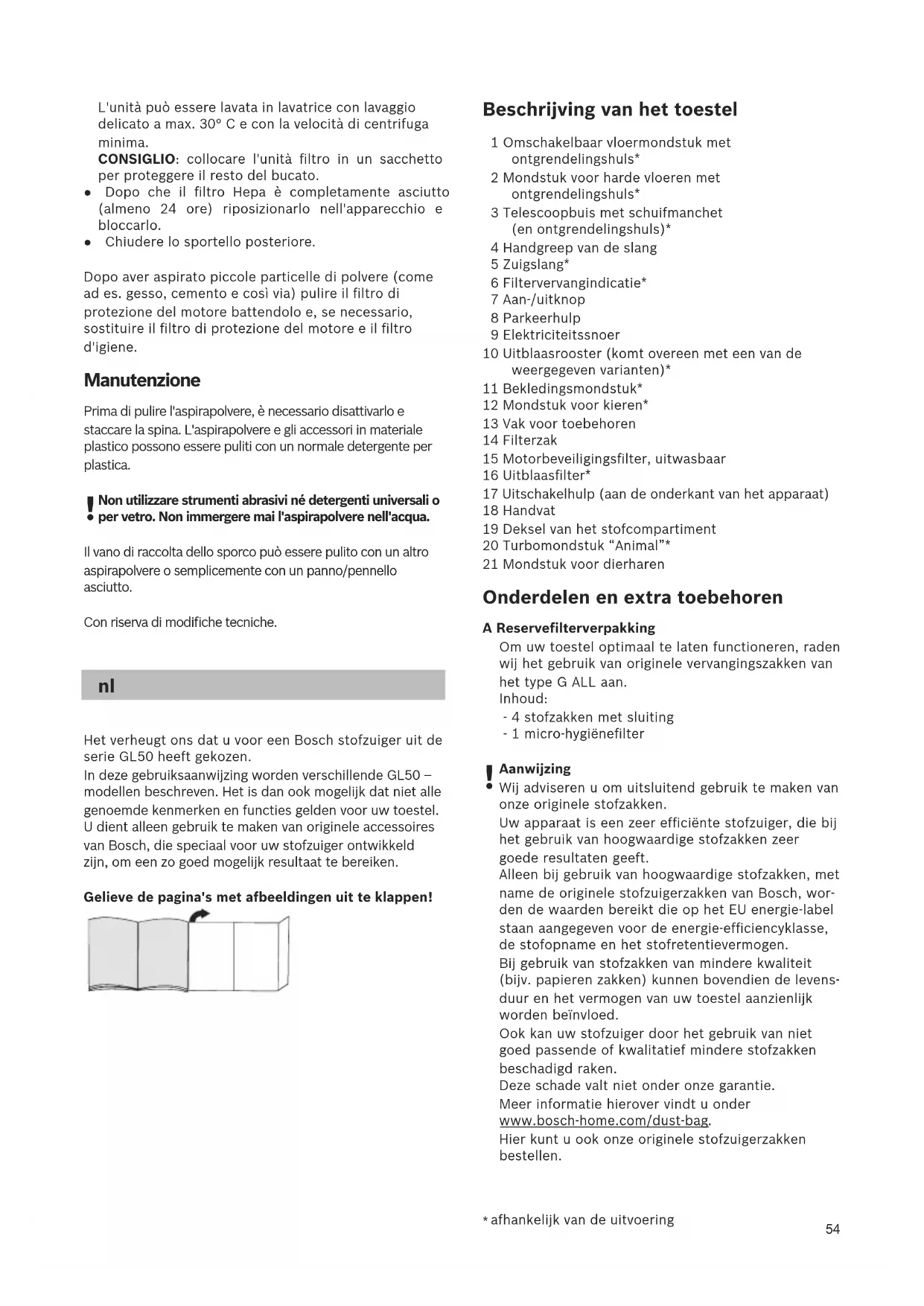

Het verheugt ons dat u voor een Bosch stofzuiger uit de serie GL50 heeft gekozen. In deze gebruiksaanwijzing worden verschillende GL50 – modellen beschreven. Het is dan ook mogelijk dat niet alle genoemde kenmerken en functies gelden voor uw toestel. U dient alleen gebruik te maken van originele accessoires van Bosch, die speciaal voor uw stofzuiger ontwikkeld zijn, om een zo goed mogelijk resultaat te bereiken. Gelieve de pagina's met afbeeldingen uit te klappen! Beschrijving van het toestel 1 Omschakelbaar vloermondstuk met ontgrendelingshuls* 2 Mondstuk voor harde vloeren met ontgrendelingshuls* 3 Telescoopbuis met schuifmanchet (en ontgrendelingshuls)* 4 Handgreep van de slang 5 Zuigslang* 6 Filtervervangindicatie* 7 Aan-/uitknop 8 Parkeerhulp 9 Elektriciteitssnoer 10 Uitblaasrooster (komt overeen met een van de weergegeven varianten)* 11 Bekledingsmondstuk* 12 Mondstuk voor kieren* 13 Vak voor toebehoren 14 Filterzak 15 Motorbeveiligingsfilter, uitwasbaar 16 Uitblaasfilter* 17 Uitschakelhulp (aan de onderkant van het apparaat) 18 Handvat 19 Deksel van het stofcompartiment 20 Turbomondstuk “Animal”* 21 Mondstuk voor dierharen Onderdelen en extra toebehoren A Reservefilterverpakking Om uw toestel optimaal te laten functioneren, raden wij het gebruik van originele vervangingszakken van het type G ALL aan. Inhoud: - 4 stofzakken met sluiting - 1 micro-hygiënefilter

Aanwijzing Wij adviseren u om uitsluitend gebruik te maken van onze originele stofzakken. Uw apparaat is een zeer efficiënte stofzuiger, die bij het gebruik van hoogwaardige stofzakken zeer goede resultaten geeft. Alleen bij gebruik van hoogwaardige stofzakken, met name de originele stofzuigerzakken van Bosch, wor- den de waarden bereikt die op het EU energie-label staan aangegeven voor de energie-efficiencyklasse, de stofopname en het stofretentievermogen. Bij gebruik van stofzakken van mindere kwaliteit (bijv. papieren zakken) kunnen bovendien de levens- duur en het vermogen van uw toestel aanzienlijk worden beïnvloed. Ook kan uw stofzuiger door het gebruik van niet goed passende of kwalitatief mindere stofzakken beschadigd raken. Deze schade valt niet onder onze garantie. Meer informatie hierover vindt u onder www.bosch-home.com/dust-bag

Hier kunt u ook onze originele stofzuigerzakken bestellen.

afhankelijk van de uitvoering55 B Hepa-Filter BBZ154HF Extra filter voor schonere uitblaaslucht. Aanbevolen voor mensen die allergisch zijn. Jaarlijks vervangen. C Mondstuk voor harde vloeren BBZ123HD Voor het schoonzuigen van harde vloeren (parket, tegels, terracotta,...) D Bionic Filter BBZ11BF Gaat lange tijd storende geurtjes tegen. Wordt de zuigkracht minder dan dient de filter te worden vervangen (na ca. 1 jaar) Bestelnummer: 468637 Voor het eerste gebruik Afbeelding ● Handgreep op de zuigslang steken en laten inklikken. Afbeelding ● Vak voor toebehoren openen. ● Mondstuk voor kieren en bekledingsmondstuk in het vak voor toebehoren in het apparaatdeksel plaatsen. ● Vak voor toebehoren sluiten. Afbeelding ● Deksel van het stofcompartiment openen. Afbeelding ● Motorbeveiligingsfilter uit het apparaat nemen. ● Bionic filter op de motorbeveiligingsfilter plaatsen. ● Filters in het toestel schuiven en het deksel van het stofcompartiment sluiten. De stofzuiger in gebruik nemen Afbeelding a)Het aansluitstuk van de zuigslang in de zuigopening in het deksel klikken. b)Bij het verwijderen van de zuigslang beide ontgrendelnokken samendrukken en de slang eruit trekken. Afbeelding ● Handgreep in de telescoopbuis schuiven tot hij vastklikt. ● Om de verbinding op te heffen op de ontgrendelingshuls drukken en de telescoopbuis eruit trekken. Afbeelding ● De telescoopbuis in het aansluitstuk van het vloermondstuk schuiven tot hij inklikt. ● Om de verbinding op te heffen op de ontgrendelingshuls drukken en de telescoopbuis eruit trekken. Afbeelding ● Door de schuifmanchet in de richting van de pijl te schuiven de telescoopbuis ontgrendelen en de gewenste lengte instellen.

afhankelijk van de uitvoering Afbeelding ● Elektriciteitssnoer bij de stekker vastpakken, tot de gewenste lengte uittrekken en de netstekker in het stopcontact steken. Afbeelding In- / Uitschakelen ● De stofzuiger door middel van de aan-/ uitknop in- en uitschakelen. Afbeelding Zuigkracht regelen Door de regelknop in de richting van de pijl te draaien kan de gewenste zuigkracht traploos worden ingesteld. Lage stand => Voor het schoonzuigen van gevoelige stoffen, bijv. gordijnen. Gemiddelde stand => Voor de dagelijkse reiniging bij geringe vervuiling. Hoge stand => Voor het reinigen van zware vloerbedekking, harde vloeren en bij sterke vervuiling. Zuigen

Let op: Vloermondstukken staan, afhankelijk van het type harde vloer (bijv. ruwe, rustieke tegels) bloot aan een bepaalde mate van slijtage. Daarom dient u regelmatig de onderkant van het mondstuk te controleren. Wanneer de onderkant van het mondstuk versleten is of scherpe randen heeft, kan dit schade veroorzaken aan kwetsbare harde vloeren, zoals parket of linoleum. De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een versleten mondstuk. Afbeelding Vloermondstuk instellen: vast tapijt en vloerbedekking => gladde vloeren => Afbeelding ● Mondstuk voor kieren of bekledingsmondstuk uit het vak voor toebehoren in het deksel van het toestel nemen. Afbeelding Zuigen met extra toebehoren Mondstukken naar behoefte op de handgreep of de zuigbuis steken: a)Kierenmondstuk voor het schoonzuigen van kieren en hoeken, etc. b)Bekledingsmondstuk voor het afzuigen van gestoffeerde meubelen, gordijnen etc. c)Mondstuk voor harde vloeren - met opgeklikte borstelkrans: Voor een effectieve en tegelijk behoedzame reiniging van harde voerbedekking (tegels, parket etc.) - zonder borstelkrans Voor het verwijderen van vuil uit spleten en kieren

afhankelijk van de uitvoering ● De borstelkrans kan worden afgenomen door in de richting van de pijl op beide vergrendelingen te drukken ● Om de verbinding op te heffen op de ontgrendelingshuls drukken en de telescoopbuis eruit trekken. Afbeelding Professioneel bekledingsmondstuk ● Voor intensieve reiniging van gestoffeerde meubelen (naar wens op de handgreep of de zuigbuis plaatsen). ● Het professionele bekledingsmondstuk kan worden gereinigd door het gewoon met de handgreep schoon te zuigen. Afbeelding ● Na gebruik van het kieren- of bekledingsmondstuk weer in het vak voor toebehoren in het apparaatdeksel plaatsen. Afbeelding ● Bij korte zuigpauzes kunt u de parkeerhulp aan de achterkant van het toestel gebruiken. ● Na het uitschakelen van het toestel de haak aan het vloermondstuk in de uitsparing aan de achterkant van het toestel schuiven. Afbeelding Om hindernissen te nemen, bijv. trappen, kan het toestel ook aan het handvat getransporteerd worden. Na het werk Afbeelding ● De stekker uit het stopcontact halen. ● Kort aan het elektriciteitssnoer trekken en loslaten (het snoer rolt automatisch op). Afbeelding ● Voor het neerzetten /transporteren van het toestel kunt u de parkeerhulp aan de onderkant van het toestel gebruiken. ● Het toestel rechtop neerzetten. De haak op het vloermondstuk in de uitsparing aan de onderkant van het apparaat schuiven. Vervanging filter

Let op: het toestel altijd uitschakelen alvorens van filter te wisselen! Filterzak vervangen Afbeelding ● Is de filtervervangindicatie in het deksel continu verlicht terwijl het mondstuk niet op de grond rust en de hoogste stand is ingeschakeld, dan moet de filterzak vervangen worden, ook als hij nog niet vol is. In dit geval is vervanging noodzakelijk vanwege de aard van de inhoud van de zak. Mondstuk, zuigbuis en zuigslang mogen hierbij niet verstopt zijn, omdat hierdoor ook de filtervervangindicatie wordt geactiveerd. 14*

20* Afbeelding Deksel open ● Deksel openen door de afsluithendel in de richting van de pijl te drukken. Afbeelding a)Filterzak afsluiten en uitnemen door aan het sluitlipje te trekken. b)Nieuwe filterzak tot aan de aanslag in de houder schuiven.

Let op: deksel sluit alleen wanneer de filterzak is geplaatst. Motorbeveiligingsfilter schoonmaken De motorbeveiligingsfilter dient regelmatig te worden schoongemaakt door het uit te kloppen of uit te wassen! Afbeelding ● Deksel van het stofcompartiment openen. Afbeelding ● Motorbeveiligingsfilter in de richting van de pijl uit het apparaat nemen. ● Motorbeveiligingsfilter en Bionic filter scheiden.* ● Motorbeveiligingsfilter schoonmaken door hem uit te kloppen. ● Bij sterke vervuiling dient de motorbeveiligingsfilter te worden uitgewassen. Filter vervolgens minstens 24 uur laten drogen.

Let op: De Bionic filter mag niet in aanraking komen met water, omdat de werking van de filter hierdoor wordt beïnvloed. ● Na de reiniging de Bionic filter eventueel op de motorbeveiligingsfilter plaatsen en beide filters in het apparaat schuiven. ● Deksel van het stofcompartiment sluiten. Bionic filter vervangen Is uw toestel voorzien van een Bionic filter, dan dient deze wanneer de zuigkracht vermindert te worden vervangen (na ca. 1 jaar). Afbeelding ● Deksel van het stofcompartiment openen. Afbeelding ● Motorbeveiligingsfilter en Bionic filter uit het apparaat nemen. ● Oude Bionic filter van de motorbeveiligingsfilter nemen en volgens voorschrift afvoeren. ● Bionic filter op de motorbeveiligingsfilter plaatsen. ● Filters in het toestel schuiven en het deksel van het stofcompartiment sluiten. ● Wilt u geen gebruik meer maken van de Bionic filter, dan dient de motorbeveiligingsfilter weer in het apparaat te worden geplaatst Uitblaasfilter vervangen Microhygiënefilter vervangen Wanneer vervang ik: bij elke nieuwe reservefilterverpakking.

Afbeelding ● Deksel van het stofcompartiment openen. Afbeelding ● De filterhouder ontgrendelen door in de richting van de pijl op de sluithendel te drukken. ● Micro-hygiënefilter verwijderen. Nieuwe micro- hygiënefilter in het toestel plaatsen. ● Filterhouder in het toestel inbrengen en laten inklikken. Hepa*-uitblaasfilter reinigen De Hepa*-filter hoeft niet te worden vervangen wanneer het toestel in het huishouden en op de juiste manier wordt gebruikt. Voor een blijvend optimale werking van de stofzuiger dient de Hepa*-filter na een jaar te worden uitgewassen. De werking van de filter blijft ongeacht een mogelijke verkleuring van het filteroppervlak behouden. Afbeelding ● Achterklep openen. Afbeelding ● Door het sluitlipje in de richting van de pijl te bewegen de Hepa*-filter ontgrendelen en uit het toestel nemen. ● Filtereenheid uitkloppen en wassen onder stromend water. ● De eenheid kan optioneel in de wasmachine worden gereinigd, bij max. 30° C met een fijnwasprogramma en het laagste toerental. TIP: Doe de filtereenheid in een waszak, ter bescherming van de overige was. ● Hepa*-filter weer in het toestel plaatsen en vergrendelen nadat hij volledig gedroogd is (minstens 24h). ● Achterklep sluiten. Na het opzuigen van fijne stofdeeltjes (zoals gips, cement, etc), de motorbeveiligingsfilter schoonmaken door hem uit te kloppen, zo nodig de motorbeveiligingsfilter en de uitblaasfilter vervangen. Onderhoud Voor het schoonmaken dient de stofzuiger altijd te worden uitgeschakeld en de stekker uit het stopcontact te worden gehaald. De stofzuiger en accessoires van kunststof kunnen met een in de handel gebruikelijk schoonmaakmiddel voor kunststof worden onderhouden.

Geen schuurmiddelen, glas- of allesreiniger gebruiken. De stofzuiger nooit in water houden. Het stofcompartiment kan indien nodig met een tweede stofzuiger worden uitgezogen, of eenvoudig met een droge stofdoek of stofkwast worden schoongemaakt. Technische wijzigingen voorbehouden. 26*
