MANUAL DE UTILIZADOR BSGL53192 BOSCH

Por favor, guarde o manual de instruções e junte-o ao aspirador sempre que o entregar a terceiros. Uso a que se destina Este aparelho destina-se exclusivamente a uso privado e doméstico. Este aparelho está concebido para uma utiliza- ção a uma altitude de, no máximo, 2000 m acima do nível do mar. Para evitar ferimentos e danos, o aspirador não deve ser utilizado para: limpar pessoas ou animais. aspirar: - substâncias nocivas para a saúde, objectos pontiagudos, substâncias quentes ou incandescentes. - substâncias húmidas ou líquidas. - substâncias e gases facilmente inflamáveis ou explosivos. - cinzas, fuligem de lareiras e de instalações de aquecimento central. - pó de toner de impressão e cópia. Peças de substituição, acessórios, sacos de aspiração As nossas peças de substituição originais, os nossos acessórios e acessórios especiais originais estão, tal como os nossos sacos de aspiração originais, adaptados às caraterísticas e requisitos dos nossos aspiradores. Recomendamos-lhe, por isso, a utilização exclusiva das nossas peças de substituição originais, dos nossos acessórios e acessórios especiais originais e dos nossos sacos de aspiração originais. Deste modo, poderá assegurar uma longa vida útil, bem como uma qualidade permanentemente elevada do rendimento de limpeza do seu aspirador.

Nota: A u tilização de peças de substituição, acessórios/aces- sórios especiais e sacos de aspiração incorretos ou de qualidade inferior pode originar danos no seu aspirador, não abrangidos pela nossa garantia, caso estes danos tenham sido provocados precisamente pela utilização deste tipo de produtos. Indicações de segurança /.-,+*.)('*&%'+,.-$+,!+ %%' !(&*&,+ %!+*.+','*.+- ( *. ', %, (&*.+,+ !)',+*. (.-',.+&,+.,'** *)( $,(.21 ;:9876564832170/1751,87:847+9*) 3*(6,175147'4*60&6:7675649*47,1: #7601:78758::16:7'1"7'656'*) ,6,8:7 ! :*'6:7 :80:14*6*:7 1+ "8096*:748,+(*,6:71+7+870/1 ,*:51026"7,878584*0'*67:+!*) '*80987 8'85917 :17 **30'*6 1+7 :17 *0:94+&8:7 8:58' !*'6: ,87+9*3*(6&/17:8+467,17656483) 21787,8:,87+87 80980,6"7 1: 584*1:748:+396098:7,67"8:"6 /17 ,8*87 +87 '4*60&6:7 4*0) +8"7'1"717656483217 /17584"*967673*"58(6787"60+) 980&/17,1765648321758317+9*3*(6) ,14767'4*60&6:7:8"7**30'*6 6'1:7 ,87 53:9*'17 87 583 '+36: ,88"7 :847 "609*,1:7 !1467 ,1 63'60'87 ,6:7 '4*60&6:7 87 83*"*) 06,1: => ;*:987584*17,876:!**6 Utilização correta Ligue o aspirador e coloque-o em funcionamento apenas de acordo com a placa de características. Nunca aspire sem o saco do filtro ou o recipiente para o pó, nem sem o filtro de proteção do motor- e o filtro de exaustão. => O aparelho pode ser danificado! Nunca aspire com o bocal ou com o tubo em zonas próximas da cabeça. => Corre o perigo de se ferir! Aquando da aspiração em escadas, o aparelho tem de ficar sempre mais baixo em relação ao utilizador. Não utilize o cabo de alimentação e o tubo flexível para pegar no aspirador ou para o transportar. Quando o cabo de ligação à rede deste aparelho é danificado, tem de ser substituído pelo fabricante, pelo serviço de assistência técnica deste ou por uma pessoa analogamente qualificada, para evitar perigos. Retire o cabo de alimentação por completo no caso de uma utilização superior a 30 minutos. Para desligar o aspirador da corrente, não puxe pelo cabo de alimentação, mas sim pela ficha. Não deverá entalar o cabo de alimentação nem passá-lo sobre arestas vivas. Certifique-se de que, durante o enrolamento automático do cabo, a ficha não é projetada contra pessoas, partes do corpo, animais ou objetos. => Conduza o cabo de alimentação com o auxílio da ficha. Antes de efectuar quaisquer trabalhos no aspirador, desligue sempre a ficha da tomada. Se o aspirador estiver danificado, não o coloque em funcionamento. Em caso de anomalia, desligue a ficha da tomada. Para evitar a ocorrência de danos, as reparações e a substituição de peças no aspirador só podem ser efectuadas pelo Serviço de Assistência Técnica autorizado. Proteja o aspirador de intempéries e mantenha-o afastado de fontes de humidade e de calor. Não aplicar substâncias inflamáveis ou com álcool nos filtros (sacos de filtro, filtros de protecção do motor, filtros de saída do ar, etc.). O aspirador não é adequado para ser utilizado em obras de construção. => A aspiração de entulho pode danificar o aparelho. Desligue o aparelho e retire a ficha da tomada quando não estiver a aspirar. No final da vida útil do aparelho deverá dar-lhe um destino adequado, a fim de poder ser eliminado de acordo com as normas em vigor. !Atenção A tomada tem de estar protegida por um disjuntor de, no mínimo, 16 A. No caso de o disjuntor disparar ao ligar o aspirador, tal poderá dever-se ao facto de, no mesmo circuito eléctrico, estarem simultaneamente ligados outros electrodomésticos de potência elevada. Pode evitar-se que o disjuntor dispare, regulando o aparelho para o nível de potência mais baixo antes de o ligar e seleccionando só depois um nível de potência mais elevado. Recomendações de eliminação Embalagem A embalagem protege o aspirador contra danos durante o transporte. Ela é feita de materiais amigos do ambiente, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos. Aparelhos usados Os aparelhos usados contêm frequentemente materiais com valor. Por isso, no final de vida útil do aparelho, entregue-o ao seu vendedor ou a um centro de reciclagem para revalorização. Informe-se sobre os métodos actuais de reciclagem junto de um vendedor ou nos serviços municipalizados. Eliminação de filtros e sacos de filtro Os materiais que compõem os filtros e os sacos de filtro são amigos do ambiente. Estes podem ser eliminados junto com o lixo doméstico, desde que não contenham substâncias cuja eliminação por este meio seja proibida.

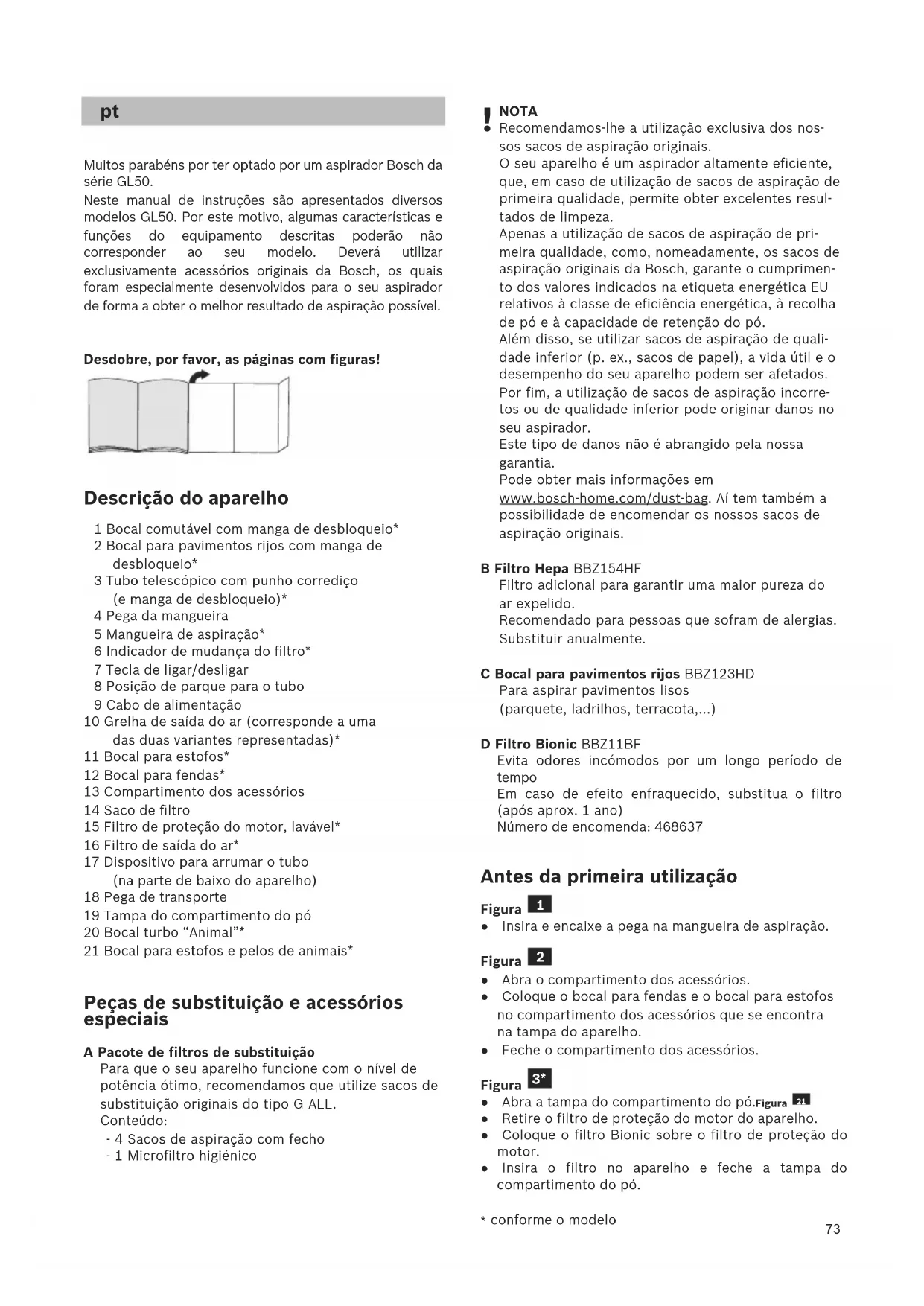

Muitos parabéns por ter optado por um aspirador Bosch da série GL50. Neste manual de instruções são apresentados diversos modelos GL50. Por este motivo, algumas características e funções do equipamento descritas poderão não corresponder ao seu modelo. Deverá utilizar exclusivamente acessórios originais da Bosch, os quais foram especialmente desenvolvidos para o seu aspirador de forma a obter o melhor resultado de aspiração possível. Desdobre, por favor, as páginas com figuras! Descrição do aparelho 1 Bocal comutável com manga de desbloqueio* 2 Bocal para pavimentos rijos com manga de desbloqueio* 3 Tubo telescópico com punho corrediço (e manga de desbloqueio)* 4 Pega da mangueira 5 Mangueira de aspiração* 6 Indicador de mudança do filtro* 7 Tecla de ligar/desligar 8 Posição de parque para o tubo 9 Cabo de alimentação 10 Grelha de saída do ar (corresponde a uma das duas variantes representadas)* 11 Bocal para estofos* 12 Bocal para fendas* 13 Compartimento dos acessórios 14 Saco de filtro 15 Filtro de proteção do motor, lavável* 16 Filtro de saída do ar* 17 Dispositivo para arrumar o tubo (na parte de baixo do aparelho) 18 Pega de transporte 19 Tampa do compartimento do pó 20 Bocal turbo “Animal”* 21 Bocal para estofos e pelos de animais* Peças de substituição e acessórios especiais A Pacote de filtros de substituição Para que o seu aparelho funcione com o nível de potência ótimo, recomendamos que utilize sacos de substituição originais do tipo G ALL. Conteúdo: - 4 Sacos de aspiração com fecho - 1 Microfiltro higiénico

NOTA Recomendamos-lhe a utilização exclusiva dos nos- sos sacos de aspiração originais. O seu aparelho é um aspirador altamente eficiente, que, em caso de utilização de sacos de aspiração de primeira qualidade, permite obter excelentes resul- tados de limpeza. Apenas a utilização de sacos de aspiração de pri- meira qualidade, como, nomeadamente, os sacos de aspiração originais da Bosch, garante o cumprimen- to dos valores indicados na etiqueta energética EU relativos à classe de eficiência energética, à recolha de pó e à capacidade de retenção do pó. Além disso, se utilizar sacos de aspiração de quali- dade inferior (p. ex., sacos de papel), a vida útil e o desempenho do seu aparelho podem ser afetados. Por fim, a utilização de sacos de aspiração incorre- tos ou de qualidade inferior pode originar danos no seu aspirador. Este tipo de danos não é abrangido pela nossa garantia. Pode obter mais informações em www.bosch-home.com/dust-bag . Aí tem também a possibilidade de encomendar os nossos sacos de aspiração originais. B Filtro Hepa BBZ154HF Filtro adicional para garantir uma maior pureza do ar expelido. Recomendado para pessoas que sofram de alergias. Substituir anualmente. C Bocal para pavimentos rijos BBZ123HD Para aspirar pavimentos lisos (parquete, ladrilhos, terracota,...) D Filtro Bionic BBZ11BF Evita odores incómodos por um longo período de tempo Em caso de efeito enfraquecido, substitua o filtro (após aprox. 1 ano) Número de encomenda: 468637 Antes da primeira utilização Figura ● Insira e encaixe a pega na mangueira de aspiração. Figura ● Abra o compartimento dos acessórios. ● Coloque o bocal para fendas e o bocal para estofos no compartimento dos acessórios que se encontra na tampa do aparelho. ● Feche o compartimento dos acessórios. Figura ● Abra a tampa do compartimento do pó. Figura ● Retire o filtro de proteção do motor do aparelho. ● Coloque o filtro Bionic sobre o filtro de proteção do motor. ● Insira o filtro no aparelho e feche a tampa do compartimento do pó.

Figura Ajustar o bocal: Tapetes e alcatifas => Pavimentos lisos => Figura ● Retire o bocal para fendas ou o bocal para estofos do compartimento dos acessórios, que se encontra na tampa do aparelho. Figura Aspirar com acessórios Insira os bocais no tubo de aspiração ou na pega, conforme necessário: a)Bocal para fendas para aspirar fendas e cantos, etc. b)Bocal para estofos para aspirar mobiliário estofado, cortinas, etc. c)Bocal para pavimentos rijos - com coroa de cerdas engatada: Para uma limpeza eficiente e, ao mesmo tempo, conservadora de pavimentos rijos (ladrilhos, parquet, etc.) - sem coroa de cerdas: Para a limpeza de sujidade em fendas e juntas ● É possível retirar a coroa de cerdas pressionando ambos os encaixes no sentido da seta Figura ´Bocal profissional para estofos ● Para a limpeza intensiva de mobiliário estofado (inserir na pega ou no tubo de aspiração, conforme necessário). ● Para efetuar a limpeza, basta aspirar com o bocal profissional para estofos com a pega. Figura ● Depois de os utilizar, volte a colocar os bocais para fendas ou para estofos no compartimento dos acessórios, que se encontra na tampa do aparelho. Figura ● Se interromper a aspiração por pouco tempo, pode utilizar o dispositivo de parque para o tubo, localizado na parte traseira do aparelho. ● Depois de desligar o aparelho, insira o gancho, localizado no bocal para pavimentos, na reentrância existente na parte traseira do aparelho. Figura Para vencer obstáculos como, p. ex., escadas, também pode transportar o aparelho pela pega. Após o trabalho Figura ● Desligue a ficha da tomada. ● Puxe ligeiramente o cabo de alimentação, soltando-o de seguida (o cabo enrola-se automaticamente). Figura ● Para guardar/transportar o aparelho, pode utilizar o dispositivo para arrumar o tubo na base do aparelho. ● Coloque o aparelho ao alto. Insira o gancho

conforme o modelo Colocação em funcionamento Figura a)Encaixe a tubuladura da mangueira de aspiração na abertura de sucção na tampa. b)Para retirar a mangueira de aspiração, prima os dois botões de encaixe e puxe a mangueira. Figura ● Insira a pega no tubo telescópico até encaixar. ● Para desencaixar, prima a manga de desbloqueio e retire o tubo telescópico. Figura ● Insira o tubo telescópico na tubuladura do bocal até encaixar. ● Para desencaixar, prima a manga de desbloqueio e retire o tubo telescópico. Figura ● Deslocando o punho corrediço no sentido da seta, desbloqueie o tubo telescópico e ajuste o comprimento pretendido. Figura ● Pegue no cabo de alimentação pela ficha, puxe-o para fora até ao comprimento desejado e ligue a ficha à tomada. Figura Ligar/desligar ● Ligue e desligue o aspirador, premindo o botão de ligar/desligar. Figura Regular a potência de sucção Ao rodar o botão regulador no sentido da seta, pode regular a potência de sucção desejada, sem ter de respeitar níveis. Gama de baixa potência => Para aspirar materiais sensíveis, p. ex., cortinas. Gama de potência média => Para a limpeza diária em caso de sujidade reduzida. Gama de elevada potência => Para a limpeza de pavimentos robustos, pavimentos rijos e em caso de forte sujidade. Aspiração

Atenção: Os bocais para pavimentos estão sujeitos a um determinado desgaste em função das características do seu pavimento rijo (p. ex., ladrilhos ásperos, rústicos). Por este motivo, deve verificar regularmente a sola de passagem do bocal. Solas desgastadas e afiadas podem causar danos em pavimentos rijos sensíveis, como parquete ou linóleo. O fabricante não se responsabiliza por eventuais danos causados por um bocal desgastado.

localizado no bocal na reentrância existente na base do aparelho. Substituir o filtro

Atenção: desligue o aparelho antes de cada substituição do filtro! Substituir o saco de filtro

presente na tampa estiver completamente cheio devido à elevação do bocal do chão ou à elevada potência de aspiração ajustada, o saco de aspiração deve ser

cado, mesmo se ainda não estiver cheio. Neste caso, o tipo de lixo aspirado torna necessária a mudança do saco. Certifique-se de que o bocal, o tubo de aspiração e a mangueira não estão entupidos, uma vez que isto também faz dispar ar o i ndicador de mudança do filtro.

no suport e até ao batente.

Atenção: a tampa só fecha com o saco de pó colocado. Limpar o fil

de proteção do motor O fi ltro de proteção do motor deve ser limpo regularmente, sacudi ndo ou lavando-o!

o filtro de proteção do motor do aparelho, no sentido da seta. ● Separe o filt

de proteção do motor e o filt

Bionic.* ● Limpe o filtro de proteção do motor, sacudindo-o. ● Em caso de forte sujidade, o filtro de proteção do motor deve ser lavado. Deixe o filtro secar dur ante, pelo menos, 24 horas.

Atenção: o filtro Bionic não pode ent rar em contacto com a água, pois tal afeta o funcionamento do filtro. ● Ap ós a limpez a, se n ecessário, coloque o filtro Bionic sobre o

ltro de proteção do motor e insira ambos os filtr

s no aparelho. ● Feche a tampa do compartimento do pó.

bstituir o filtro Bionic Se o seu aparelho estiver equipado com um filtro

onic, este deverá ser substituído em caso de efeito

nfraquecido (após aprox. 1 ano).

o filtro de proteção do motor com o filtro Bionic do

parelho. ● Re tire o filtro Bionic usado do filtro de proteção do motor e elimine-o. ● Coloque o filtr o Bioni c sobre o filtro de pr oteç ão do motor. ● Insira os filtros no aparelho e feche a tampa do

conforme o modelo ● É necessário voltar a inserir o filtro de proteção do motor noaparelho, mesmo que já não pretenda utilizar o filtro Bionic.Substituir o filtro de saída do arSubstituir o microfiltro higiénicoQuando substituir: sempre que utilizar um novo pacote defiltros de substituição.Figura ● Abra a tampa do compartimento do pó. Figura● Pressione a alavanca de fecho no sentido da seta paradesbloquear o suporte do filtro.● Retire o microfiltro higiénico. Coloque o novo microfiltrohigiénico no aparelho.● Coloque o suporte do filtro no aparelho e encaixe-o.Limpar o filtro de saída do ar Hepa*O filtro Hepa* foi concebido de modo a não ser necessárioproceder à sua substituição, desde que o aparelho sejautilizado corretamente a nível doméstico.Para que o aspirador funcione no seu nível de potência ideal, ofiltro Hepa* deverá ser lavado um ano após a primeirautilização. O efeito de filtração mantém-se independentementede uma eventual coloração da superfície do filtro.Figura ● Abra a tampa traseira. Figura● Desbloqueie o filtro Hepa*, premindo a lingueta de fecho nosentido da seta, e retire-o do aparelho.● Sacuda a unidade de filtro e lave-a sob água corrente. ● Em alternativa, a unidade pode ser lavada na máquina delavar roupa, num programa delicado, à temperatura máximade 30 ° e com a velocidade de centrifugação mínima.CONSELHO: Coloque a unidade de filtro num saco delavagem de roupa em separado, de forma a proteger arestante roupa.● Depois de completamente seco (no mínimo, 24 horas),volte a colocar o filtro Hepa* no aparelho e bloqueie-o. ● Feche a tampa traseira.Depois de aspirar partículas finas de pó (como, p. ex., gesso,cimento, etc.), limpe o filtro de proteção do motor, sacudindo-o e, se necessário, substitua o filtro de proteção do motor e ofiltro de saída do ar. Manutenção Antes de limpar o aspirador, deverá desligá-lo e retirar a fichada tomada. O aspirador e os acessórios de plástico podem sertratados com os produtos usuais para a limpeza de plásticos. Não utilize produtos abrasivos, limpa-vidros ou produtos lava-tudo. Jamais introduza o aspirador na água.Em caso de necessidade, o compartimento do pó pode seraspirado com um outro aspirador ou ser simplesmente limpocom um pano do pó/pincel.O fabricante reserva-se o direito de proceder a quaisqueralterações técnicas.
