MANUAL DE UTILIZADOR BGS5ECO66R BOSCH

Indicações de segurança ..............................................................................19 Manual de instruções ...................................................................................78

Observaciones El enchufe de red debe estar protegido mediante un fusible de 16 A como mínimo. Si el fusible se activa al conectar el aparato, puede deberse a que hay otros aparatos conectados con un valor de conexión alto en el mismo circuito eléctrico. La activación del fusible se puede evitar ajustando el nivel más bajo de potencia antes de conectar el aparato, y aumentándolo luego. eliminar el material de embalaje Embalaje El embalaje protege el aspirador de posibles desper- fectos durante el transporte. Está compuesto por materiales no contaminantes y, por tanto, se pueden reciclar. Entregar los materiales del embalaje que ya no se necesiten en los centros de recogida para el sistema de reciclaje "punto verde". Aparatos usados Los aparatos usados contienen aún muchos mate- riales aprovechables. Por este motivo, entregar los aparatos usados en el comercio habitual o en el cen- tro de reciclaje para su reaprovechamiento. Consul- tar las alternativas vigentes para la eliminación de residuos a su distribuidor o en el ayuntamiento de su municipio. Eliminación de filtros y bolsas filtrantes Los filtros y las bolsas filtrantes están fabricados con materiales respetuosos con el medio ambiente. Pueden eliminarse de forma normal, siempre y cu- ando no contengan ninguna sustancia que no pueda desecharse con la basura doméstica.19 Observaciones respecto a la etiqueta energética Esta aspiradora es una aspiradora de uso general con un tubo principal.Para obtener la eficiencia energética y las clases de po-der de limpieza declaradas al aspirar alfombras, utilizar la boquilla universal intercambiable. Para lograr la eficiencia energética y la clase de limpieza declaradas en suelos duros con juntas y ranuras, utili-zar la boquilla "powerClean Stone & Co" suministrada. Los cálculos se basan en el Reglamento Delegado (UE) N.º 665/2013 de la Comisión de 3 de mayo de 2013 que complementa la Directiva 2010/30/UE.Todos los procedimientos que no figuran detallados en esta declaración se realizaron sobre la base de lanorma EN 60312-1:2017*.*Debido a que el examen de vida útil del motor se realizó con el colector de polvo vacío, la vida útil del motor especificada se debe aumentar un 10 % en los exámenes a colectores de polvo medio llenos.Por favor, guarde o manual de instruções e junte-o ao aspirador sempre que o entregar a terceiros. Uso a que se destina Este aparelho destina-se exclusivamente a uso privado e doméstico. Este aparelho está concebido para uma uti- lização a uma altitude de, no máximo, 2000 m acima do nível do mar.Para evitar ferimentos e danos, o aspirador não deve ser utilizado para: limpar pessoas ou animais. aspirar: − substâncias nocivas para a saúde, objectos pontia-gudos, substâncias quentes ou incandescentes. − substâncias húmidas ou líquidas. − substâncias e gases facilmente inflamáveis ou ex- plosivos. − cinzas, fuligem de lareiras e de instalações de aque-cimento central. − pó de toner de impressão e cópia. Peças de substituição, acessórios, sa- cos de aspiração As nossas peças de substituição originais, os nossos acessórios e acessórios especiais originais estão, tal como os nossos sacos de aspiração originais, adapta-dos às caraterísticas e requisitos dos nossos aspira-dores. Recomendamos-lhe, por isso, a utilização exclu-siva das nossas peças de substituição originais, dos nossos acessórios e acessórios especiais originais e dos nossos sacos de aspiração originais. Deste modo, poderá assegurar uma longa vida útil, bem como uma qualidade permanentemente elevada do rendimento de limpeza do seu aspirador. Nota: A utilização de peças de substituição, acessórios/acessórios especiais e sacos de aspiração incorre-tos ou de qualidade inferior pode originar danos no seu aspirador, não abrangidos pela nossa garantia, caso estes danos tenham sido provocados precisa-mente pela utilização deste tipo de produtos. Indicações de segurança Este aspirador está em confor- midade com as regras técnicas reconhecidas e cumpre as in- struções de segurança aplicá- veis. Este aparelho não pode ser utilizado por crianças a partir dos 8 anos e pessoas com ca- pt20 pacidades físicas, sensoriais ou mentais reduzidas ou que não disponham de experiên- cia suficiente, excepto sob vigilância ou sob instruções específicas de utilização se- gura do aparelho, e desde que entendam os perigos re- sultantes da mesma. Não deixe que crianças brin- quem com o aparelho. Não permita a limpeza e ma- nutenção do aparelho pelo utilizador a crianças sem vi- gilância. Sacos de plástico e películas devem ser mantidos fora do alcance das crianças e eli- minados. >= Existe perigo de asfixia! Utilização correta Ligue o aspirador e coloque-o em funcionamento apenas de acordo com a placa de características. Nunca aspire sem o saco do filtro ou o recipiente para o pó, nem sem o filtro de proteção do motor- e o filtro de exaustão. >= O aparelho pode ser danificado! Nunca aspire com o bocal ou com o tubo em zonas próximas da cabeça. >= Corre o perigo de se ferir! Aquando da aspiração em escadas, o aparelho tem de ficar sempre mais baixo em relação ao utilizador. Não utilize o cabo de alimentação e o tubo flexível para pegar no aspirador ou para o transportar. Quando o cabo de ligação à rede deste aparelho é danificado, tem de ser substituído pelo fabricante, pelo serviço de assistência técnica deste ou por uma pessoa analogamente qualificada, para evitar perigos. Retire o cabo de alimentação por completo no caso de uma utilização superior a 30 minutos. Para desligar o aspirador da corrente, não puxe pelo cabo de alimentação, mas sim pela ficha. Não deverá entalar o cabo de alimentação nem passá- lo sobre arestas vivas. Certifique-se de que, durante o enrolamento au- tomático do cabo, a ficha não é projetada contra pes- soas, partes do corpo, animais ou objetos. >= Conduza o cabo de alimentação com o auxílio da ficha. Antes de efectuar quaisquer trabalhos no aspirador, desligue sempre a ficha da tomada. Se o aspirador estiver danificado, não o coloque em funcionamento. Em caso de anomalia, desligue a ficha da tomada. Para evitar a ocorrência de danos, as reparações e a substituição de peças no aspirador só podem ser efectuadas pelo Serviço de Assistência Técnica auto- rizado. Proteja o aspirador de intempéries e mantenha-o afastado de fontes de humidade e de calor. Não aplicar substâncias inflamáveis ou com álcool nos filtros (sacos de filtro, filtros de protecção do motor, filtros de saída do ar, etc.). O aspirador não é adequado para ser utilizado em ob- ras de construção. >= A aspiração de entulho pode danificar o aparelho. Desligue o aparelho e retire a ficha da tomada quando não estiver a aspirar. No final da vida útil do aparelho deverá dar-lhe um destino adequado, a fim de poder ser eliminado de acordo com as normas em vigor.

Atenção A tomada tem de estar protegida por um disjuntor de, no mínimo, 16 A. No caso de o disjuntor disparar ao ligar o aspirador, tal poderá dever-se ao facto de, no mesmo circuito eléctrico, estarem simultaneamente ligados outros electrodomésticos de potência elevada. Pode evitar-se que o disjuntor dispare, regulando o aparelho para o nível de potência mais baixo antes de o ligar e seleccionando só depois um nível de potência mais elevado. Recomendações de eliminação Embalagem A embalagem protege o aspirador contra danos du- rante o transporte. Ela é feita de materiais amigos do ambiente, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos Aparelhos usados Os aparelhos usados contêm frequentemente mate- riais com valor. Por isso, no final de vida útil do apa- relho, entregue-o ao seu vendedor ou a um centro de reciclagem para revalorização. Informe-se sobre os métodos actuais de reciclagem junto de um vende- dor ou nos serviços municipalizados. Eliminação de filtros e sacos de filtro Os materiais que compõem os filtros e os sacos de filtro são amigos do ambiente. Estes podem ser eli- minados junto com o lixo doméstico, desde que não contenham substâncias cuja eliminação por este meio seja proibida.21 Notas sobre a etiqueta energética No caso deste aspirador, trata-se de um aspirador de uso geral com um tubo primário. Para obter a eficiência energética e classe de eficácia de limpeza declaradas em tapetes, utilize a escova uni- versal comutável. Para obter a eficiência energética e classe de limpeza declaradas em pavimentos rijos com fendas e fissuras, utilize a escova para pavimentos rijos „powerClean Stone & Co“ incluída. Os cálculos têm como base o regulamento delegado (UE) n.º 665/2013 da Comissão Europeia de 3 de maio de 2013 que completa a diretiva 2010/30/UE. Todos os procedimentos não especificados foram exe- cutados com base na norma EN 60312-1:2017*. *Como o teste de durabilidade do motor foi realizado com o coletor de pó vazio, a durabilidade do motor terá de ser alargada em 10%, o que corresponde a uma verificação com o coletor de pó meio cheio. Παρακαλώ φυλάξτε τις οδηγίες χρήσης. Σε περίπτωση παράδοσης της ηλεκτρικής σκούπας σε τρίτους, δώστε παρακαλώ µαζί και τις οδηγίες χρήσης. Χρήση σύµφωνα µε το σκοπό προορισού Αυτή η συσκευή προορίζεται μόνο για την οικιακή χρήση και το οικιακό περιβάλλον. Αυτή η συσκευή προορίζεται για χρήση μέχρι ένα μέγιστο ύψος 2.000 μέτρων πάνω από την επιφάνεια της θάλασσας. Χρησιµοποιείτε την ηλεκτρική σκούπα αποκλειστικά σύµφωνα µε τα στοιχεία σ’ αυτές τις οδηγίες χρήσης. Για την αποφυγή τραυµατισµών και ζηµιών, δεν επιτρέπεται να χρησιµοποιηθεί η ηλεκτρική σκούπα

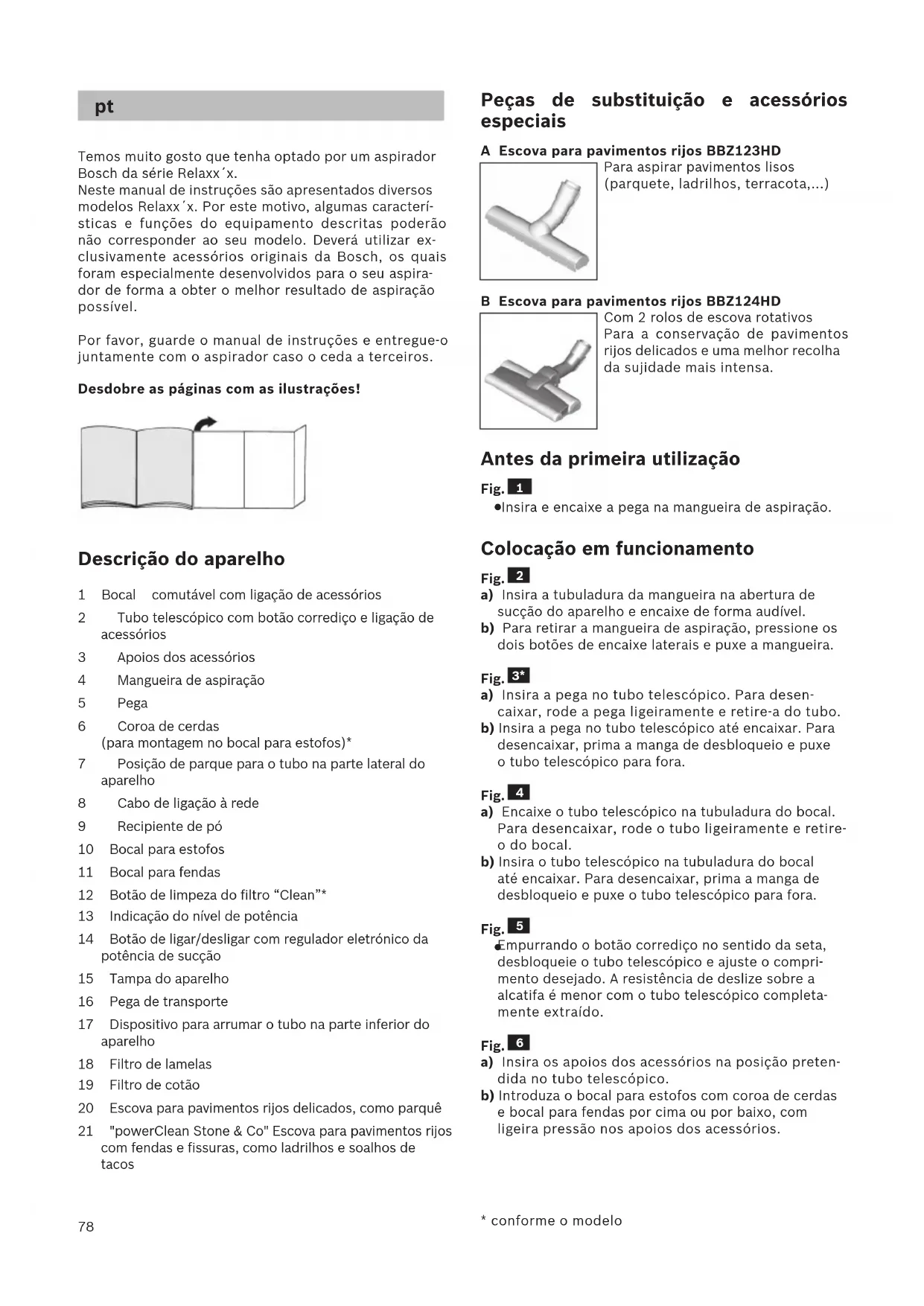

• Según equipamiento78 Temos muito gosto que tenha optado por um aspirador Bosch da série Relaxx´x. Neste manual de instruções são apresentados diversos modelos Relaxx´x. Por este motivo, algumas caracterí- sticas e funções do equipamento descritas poderão não corresponder ao seu modelo. Deverá utilizar ex- clusivamente acessórios originais da Bosch, os quais foram especialmente desenvolvidos para o seu aspira- dor de forma a obter o melhor resultado de aspiração possível. Por favor, guarde o manual de instruções e entregue-o juntamente com o aspirador caso o ceda a terceiros. Desdobre as páginas com as ilustrações! Descrição do aparelho 1 Bocal comutável com ligação de acessórios 2 Tubo telescópico com botão corrediço e ligação de acessórios 3 Apoios dos acessórios 4 Mangueira de aspiração 5 Pega 6 Coroa de cerdas (para montagem no bocal para estofos)* 7 Posição de parque para o tubo na parte lateral do aparelho 8 Cabo de ligação à rede 9 Recipiente de pó 10 Bocal para estofos 11 Bocal para fendas 12 Botão de limpeza do filtro “Clean”* 13 Indicação do nível de potência 14 Botão de ligar/desligar com regulador eletrónico da potência de sucção 15 Tampa do aparelho 16 Pega de transporte 17 Dispositivo para arrumar o tubo na parte inferior do aparelho 18 Filtro de lamelas 19 Filtro de cotão 20 Escova para pavimentos rijos delicados, como parquê 21 "powerClean Stone & Co" Escova para pavimentos rijos com fendas e fissuras, como ladrilhos e soalhos de tacos

• conforme o modelo Peças de substituição e acessórios especiais A Escova para pavimentos rijos BBZ123HD Para aspirar pavimentos lisos (parquete, ladrilhos, terracota,...) B Escova para pavimentos rijos BBZ124HD

Com 2 rolos de escova rotativos Para a conservação de pavimentos rijos delicados e uma melhor recolha da sujidade mais intensa. Antes da primeira utilização Fig.

Insira e encaixe a pega na mangueira de aspiração. Colocação em funcionamento Fig.

a) Insira a tubuladura da mangueira na abertura de sucção do aparelho e encaixe de forma audível. b) Para retirar a mangueira de aspiração, pressione os dois botões de encaixe laterais e puxe a mangueira. Fig.

a) Insira a pega no tubo telescópico. Para desen- caixar, rode a pega ligeiramente e retire-a do tubo. b) Insira a pega no tubo telescópico até encaixar. Para desencaixar, prima a manga de desbloqueio e puxe o tubo telescópico para fora. Fig.

a) Encaixe o tubo telescópico na tubuladura do bocal. Para desencaixar, rode o tubo ligeiramente e retire- o do bocal. b) Insira o tubo telescópico na tubuladura do bocal até encaixar. Para desencaixar, prima a manga de desbloqueio e puxe o tubo telescópico para fora. Fig.

Empurrando o botão corrediço no sentido da seta, desbloqueie o tubo telescópico e ajuste o compri- mento desejado. A resistência de deslize sobre a alcatifa é menor com o tubo telescópico completa- mente extraído. Fig.

a) Insira os apoios dos acessórios na posição preten- dida no tubo telescópico. b) Introduza o bocal para estofos com coroa de cerdas e bocal para fendas por cima ou por baixo, com ligeira pressão nos apoios dos acessórios.79 Fig.

Segure no cabo de ligação à rede pela ficha, puxe-o para fora até atingir o comprimento pretendido e introduza a ficha na tomada. Fig.

Ligue ou desligue o aspirador, premindo o botão de ligar/desligar. Regular a potência de sucção Fig.

Rodando o regulador rotativo, é possível ajustar de forma contínua a potência de sucção desejada. mín - Para aspirar cortinas e tecidos sensíveis - Para a aspiração de mobiliário estofado e almofadas - Para a aspiração de tapetes sensíveis e a limpeza diária no caso de sujidade ligeira - Para a limpeza de pisos robustos máx - Para aspirar pavimentos rijos e tapetes e alcatifas com forte sujidade Aspiração

Atenção Os bocais são sujeitos a um certo desgaste, inde- pendentemente das características do seu soalho (p. ex., ladrilhos ásperos, rústicos). Por este moti- vo, deve verificar regularmente a sola de passagem do bocal. Bocais com solas desgastadas e arestas vivas podem danificar pavimentos delicados como o parquete ou o linóleo. O fabricante não se respon- sabiliza por eventuais danos causados por um bocal desgastado. Fig.

Ajuste o bocal comutável: Tapetes e alcatifas => Pavimento rijo/parquete => Se aspirar partículas maiores, tenha em atenção que estas devem ser aspiradas uma a uma e cuidadosa- mente, de forma a não entupir o canal de aspiração do bocal. Se necessário, deverá levantar o bocal para poder aspi- rar as partículas de sujidade mais facilmente. Aspirar com acessórios adicionais Fig.

Insira os bocais no tubo de aspiração ou na pega, con- forme necessário: a) Bocal para fendas, que se destina a aspirar fendas e cantos, etc. b) Bocal para estofos, que se destina a aspirar mobi- liário estofado, cortinados, etc. c) Bocal para estofos com coroa de cerdas encaixada para aspirar caixilhos de janelas, armários, perfis, etc. Em função da utilização pretendida, volte a inserir o bocal para fendas e o bocal para estofos nos apoios dos acessórios.

Se interromper a aspiração por pouco tempo, pode utilizar o dispositivo de parque para o tubo, localizado na parte lateral do aparelho.

Depois de desligar o aparelho, insira o gancho do bocal na posição de parque para o tubo. Fig.

Ao aspirar escadas, o aparelho tem de ser posicionado em baixo, no início das escadas. Se não for suficien- te, também pode transportar o aparelho pela pega de transporte. Após o trabalho Fig.

Desligue o aparelho.

Puxe ligeiramente o cabo de ligação à rede e solte-o. (O cabo enrola-se automaticamente). Fig.

Empurrando o botão corrediço no sentido da seta, desbloqueie o tubo telescópico e encolha-o. Fig.

Para guardar o aparelho, pode utilizar o dispositivo para arrumar o tubo existente na parte de baixo do aparelho. a) Monte o aparelho na pega. b) Insira o gancho localizado no bocal no dispositivo para arrumar o tubo. Esvaziar o recipiente de pó Fig.

Para obter um bom resultado de aspiração, o recipien- te de pó deve ser esvaziado depois de cada processo de aspiração, mas o mais tardar quando se deposita visivelmente pó ou sujidade no filtro de cotão ou quando o pó atingir o nível da marcação numa posição do recipiente. Ao esvaziar o recipiente de pó, verifique sempre o grau de sujidade do filtro de cotão e, se necessário, limpe-o de acordo com as instruções constantes em “Limpeza do filtro de cotão”. Fig.

a) Abra a tampa do aparelho puxando pela lingueta de fecho. b) Retire o recipiente de pó do aparelho com a ajuda da pega.80 Fig.

a) Desbloqueie a unidade de filtro do recipiente de pó acionando o botão de desbloqueio. b) Retire a unidade de filtro do recipiente de pó e esvazie o recipiente de pó. Fig.

a) Insira a unidade de filtro no recipiente de pó, certificando-se de que assenta corretamente. A seta na tampa do filtro tem de apontar no sentido da lingueta de fecho. b) Pressione a tampa do recipiente, até esta encaixar de forma audível. c) Ao encaixar o recipiente de pó novamente no apa- relho, certifique-se de que assenta corretamente. Feche a tampa do aparelho até a lingueta de fecho encaixar novamente.

Atenção Se notar uma resistência ao fechar a tampa, veri- fique se os filtros estão completos e corretamente colocados assim como o recipiente de pó. Manutenção do filtro Limpar o filtro de lamelas O seu aparelho está equipado com a chamada função "Sensor Control". Fig. 21* + Fig. 23*

Esta função controla permanentemente se o seu aspi- rador atinge o seu nível de potência ideal. O indicador luminoso sinaliza se é necessário proceder à limpeza do filtro de lamelas, a fim de atingir novamente o seu nível de potência ideal. Aspirador com função “RotationClean” Fig. 21* O indicador acende-se a azul quando o aparelho está a funcionar no nível de potência ideal. Assim que o indicador piscar a vermelho, o filtro de lamelas tem de ser limpo. A potência do aparelho é automaticamente reduzida para o mínimo. Fig. 22*

Desligue o aparelho para limpar o filtro de lamelas.

Atenção: a limpeza do filtro só é possível com o aparelho desligado.

Abra a tampa do aparelho puxando pela lingueta de fecho.

Para limpar o filtro de lamelas, rode o botão pelo menos 3 vezes a 180°. Se o indicador não se acender, pode proceder à limpeza do filtro mesmo com a potência de aspiração reduzida. Recomendamos a limpeza do filtro de lamelas antes de esvaziar o recipiente de pó. Deve proceder à limpeza, o mais tardar, quando o indicador “Sensor Control” se acender.

• conforme o modelo Se, apesar de realizada uma limpeza do filtro de lamelas, a indicação piscar 3 vezes seguidas em curtos intervalos, a causa poderá ser o filtro de cotão com sujidade ou um entupimento. Neste caso, o aparelho reduz automaticamente a potência de funcionamento para o nível mínimo e o indicador fica permanentemente aceso a vermelho.

Desligue o aparelho, esvazie o recipiente de pó e limpe o filtro de cotão de acordo com as instruções constantes em "Limpeza do filtro de cotão". Fig.

Aspirador com função “SelfClean” Fig. 23* O indicador acende-se a azul quando o aparelho está a funcionar no nível de potência ideal. Assim que o indicador piscar a vermelho, o aparelho desliga-se automaticamente. A limpeza do filtro é ativada e executada pelo motor de limpeza integrado. Se o aparelho for limpo 3 vezes seguidas em curtos intervalos, a causa poderá ser o filtro de cotão com suji- dade ou um entupimento. Neste caso, o aparelho reduz automaticamente a potência de funcionamento para o nível mínimo e o indicador fica vermelho.

Desligue o aparelho, esvazie o recipiente de pó e limpe o filtro de cotão de acordo com as instruções constantes em "Limpeza do filtro de cotão". Fig.

Fig. 24* Se necessário, pode premir o botão de limpeza do filtro “Clean" para ativar o processo de limpeza manualmente com o aparelho ligado. Se o indicador não se acender, pode proceder à limpeza do filtro mesmo com a potência de sucção reduzida. Recomendamos a limpeza do filtro de lamelas antes de esvaziar o recipiente de pó. Sacudir o filtro de lamelas Fig.

Em caso de forte sujidade, o filtro de lamelas também pode ser sacudido.

Sacuda o filtro por cima de um contentor de lixo. A sujidade sai do filtro para baixo. Limpar o filtro de cotão O filtro de cotão deve ser limpo em intervalos regulares para um funcionamento otimizado do aspirador. Fig.

Abra a tampa do aparelho e retire o recipiente do pó do aparelho. Fig.

a) Retire a unidade de filtro do recipiente do pó b) Normalmente basta sacudir ou bater suavemente na unidade de filtro completa ao esvaziar o recipiente do pó, para que se soltem as partículas de sujidade existentes. Caso não seja suficiente, utilize um pano seco para remover as partículas de sujidade do filtro de cotão.81 Limpar o filtro de proteção do motor O filtro de proteção do motor deve ser sacudido leve- mente ou lavado regularmente! Fig.

a) Abra a tampa do aparelho e retire o filtro de pro- teção do motor. b) Limpe o filtro de proteção do motor sacudindo-o. Em caso de elevado grau de sujidade, é recomendá- vel lavar o filtro de proteção do motor. Deixe o filtro secar completamente. c) Após a limpeza, insira o filtro de proteção do motor no aparelho e feche a tampa do aparelho. Limpar o filtro de saída do ar O filtro de saída do ar foi concebido de modo a não ser necessário proceder à sua substituição, desde que o aparelho seja utilizado corretamente a nível doméstico. Para que o aspirador funcione no seu nível de potência ideal, o filtro de saída do ar deverá ser lavado um ano após a primeira utilização. O efeito de filtração mantém- se independentemente de uma eventual coloração da superfície do filtro. Limpar o filtro HEPA Fig. 28*

a) Abra a tampa lateral através da lingueta de fecho. b) Desbloqueie a unidade de filtro com o filtro Hepa, puxando pelas duas linguetas de fecho, e retire-a do aparelho. c) Sacuda a unidade de filtro e lave-a sob água corren- te. d) Volte a inserir a unidade de filtro no aparelho somente depois de a mesma secar completamen- te, certificando-se de que as linguetas de fecho encaixam de forma audível. e) Feche a porta lateral até a lingueta de fecho en- caixar de forma audível. f) Insira o recipiente de pó no aparelho e feche a tampa do mesmo. Limpar o microfiltro Fig. 29*

a) Abra a tampa lateral através da lingueta de fecho. b) Desbloqueie a unidade de filtro com a esponja fil- trante e o microfiltro, puxando pelas duas linguetas de fecho, e retire-a do aparelho. c) Retire a esponja filtrante e o microfiltro da armação do filtro. d) Lave a esponja filtrante e o microfiltro sob água corrente. e) Volte a inserir a esponja filtrante e o microfiltro na armação do filtro somente depois de estes secarem completamente. f) Insira a unidade de filtro no aparelho, certificando- se de que as linguetas de fecho encaixam de forma audível. g) Feche a porta lateral até a lingueta de fecho en- caixar de forma audível. h) Insira o recipiente de pó no aparelho e feche a tampa do mesmo.

• conforme o modelo Indicações de limpeza Antes de limpar o aspirador, deverá desligá-lo e retirar a ficha da tomada. O aspirador e os acessórios de plá- stico podem ser tratados com os produtos usuais para a limpeza de plásticos.
