− łatwopalnych lub wybuchowych materiałów i gazów, − popiołu, sadzy z pieców kaflowych i instalacji cen- tralnego ogrzewania, − pyłu tonerowego z drukarek i kopiarek. Części zamienne, wyposażenie dodat- kowe, worki na pył Nasze oryginalne części zamienne, wyposażenie dodat- kowe i wyposażenie specjalne, jak również oryginalne worki na pył zostały zaprojektowane specjalnie z myślą o korzystaniu z naszych odkurzaczy i są dostosowane do ich funkcji oraz wymagań. W związku z tym zalecamy używanie wyłącznie oryginalnych części zamiennych, elementów wyposażenia dodatkowego, wyposażenia specjalnego oraz oryginalnych worków na pył. Tylko w ten sposób możemy zagwarantować zarówno długi ok- res użytkowania odkurzacza, jak i niezmiennie wysoką skuteczność czyszczenia.

Wskazówka: Stosowanie niedopasowanych lub odznaczających się niższą jakością części zamiennych, elementów wyposażenia dodatkowego/specjalnego oraz wor- ków na pył może spowodować uszkodzenie odkurz- acza, które nie jest objęte naszą gwarancją, jeżeli przyczyną uszkodzenia było właśnie używanie tego typu produktów. pl34 Wskazówki dotyczące bezpieczeństwa Odkurzacz spełnia wymo- gi techniki oraz przepisy bezpieczeństwa. Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sen- sorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia i/lub wiedzy, jeśli pozostają pod nad- zorem lub zostały pou- czone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i czynności kons- erwacyjne nie mogą być wy- konywane przez dzieci bez nadzoru dorosłych. Opakowania foliowe należy przechowywać w miejscu niedostępnym dla małych dzieci lub wyrzucić. >= Istnieje niebezpieczeństwo uduszenia! Odpowiednie użytkowanie Odkurzacz należy podłączać i uruchamiać wyłącznie zgodnie z informacjami zawartymi na tabliczce znami- onowej. Nigdy nie odkurzać bez worka lub pojemnika na kurz filtra zabezpieczającego silnik oraz filtra wylotu powie- trza. >= Może to spowodować uszkodzenie urządzenia! W żadnym wypadku nie odkurzać szczotką ani dyszą w pobliżu głowy. >= Istnieje niebezpieczeństwo obrażeń ciała! Podczas odkurzania schodów urządzenie musi znajdować się niżej niż użytkownik. Nie używać przewodu zasilającego ani węża do prz e-noszenia/transportowania odkurzacza. Jeśli przewód zasilający urządzenia zostanie uszkod- zony, musi zostać wymieniony przez producenta lub serwis producenta lub inną osobę z podobnymi kwali- fikacjami, aby uniknąć zagrożeń. W przypadku użytkowania urządzenia dłużej niż przez 30 minut należy całkowicie wyciągnąć przewód zasilający. W celu odłączenia urządzenia od sieci ciągnąć za wtyczkę, a nie za przewód zasilający. Przewodu zasilającego nie wolno prowadzić po ostrych krawędziach ani zaciskać. Należy uważać, aby podczas automatyczne go zwijania przewodu wtyczka nie obijała się o znajdujące się w pobliżu osoby, części ciała, zwierzęta lub przedmioty. >= Kontrolować przewód zasilający, trzymając za wtyczkę. Przed przystąpieniem do prac związanych z naprawą lub konserwacją odkurzacza należy wyciągnąć wtyczkę z gniazda sieciowego. Nie włączać uszkodzonego odkurzacza. W przypad- ku zakłócenia w pracy urządzenia należy wyciągnąć wtyczkę z gniazda sieciowego. W celu uniknięcia zagrożeń, naprawa urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis. Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła. Unikać kontaktu filtrów (worek na kurz filtr zabezpieczający silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol. Odkurzacz nie nadaje się do stosowania na placach budowy. >= Odsysanie gruzu budowlanego może prowadzić do uszkodzenia urządzenia. Gdy odkurzacz nie jest używany, wyłączyć urządzenie i wyjąć wtyczkę z gniazda. Stare urządzenie powinno zostać zabezpieczone przed ponownym użyciem, a następnie odpowie dnio zutylizowane zgodnie z obowiązującymi przepisami.

Uwaga Gniazdo sieci energetycznej musi być zabezpieczo- ne bezpiecznikiem o mocy co najmniej 16 A. Jeżeli w momencie włączania urządzenia zadziała bezpiecznik, może to być spowodowane tym, że równocześnie inne urządzenia elektryczne o większej mocy przyłączeniowej podłączone są do tego samego obwodu prądowego. Zadziałania bezpiecznika można uniknąć, ustawiając najniższy stopień mocy przed włączeniem urządzenia i wybierając wyższy stopień dopiero po jego włączeniu. Wskazówki dotyczące utylizacji Opakowanie Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i z tego względu nadaje się do odzysku surowców wtór- nych. Niepotrzebne materiały opakowaniowe należy oddać do punktów zbiórki surowców wtórnych.35 Stare urządzenia Stare urządzenia często zawierają pełnowartościowe materiały. Z tego względu wysłużone urządzenie należy oddawać dostawcy względnie do centrum od- zysku surowców wtórnych do ponownego wykorzys- tania. Informację na temat aktualnie obowiązujących sposobów utylizacji można uzyskać w wyspecjalizo- wanym sklepie lub w urzędzie gminy. Utylizacja filtrów i worków na kurz Filtry i worki filtrujące wykonane są z materiałów przyjaznych dla środowiska. Jeśli nie zawierają sub- stancji szkodliwych lub niedozwolonych, można je wyrzucać z odpadami komunalnymi. Informacje dotyczące etykiety energe- tycznej Niniejszy odkurzacz jest odkurzaczem uniwersalnym z wężem głównym. Urządzenia te mogą być użytkowane zarówno z workiem na pył, jak i z pojemnikiem na kurz w komorze pyłowej. Deklarowane wartości dotyczą eksploatacji z workiem na pył. W celu uzyskania deklarowanej efektywności energe- tycznej i klasy skuteczności odkurzania na dywanach zalecane jest używanie przełączalnej szczotki uniwer- salnej. W celu uzyskania deklarowanej efektywności

nergetycznej i klasy skuteczności odkurzania na twar- dych podłogach ze szczelinami i szparami zalecane jest używanie dołączonej szczotki do podłóg twardych. Obliczenia zostały dokonane zgodnie z Rozporządzeniem Delegowanym (UE) Nr 665/2013 wydanym przez Komisję w dniu 3 maja 2013, które stanowi uzupełnienie dyrektywy 2010/30/UE. Wszystkie procedury, które nie są dokładnie opisane w niniejszej instrukcji, zostały wykonane w oparciu o normę DIN EN 60312-1:2017*. *W przypadku badania okresu eksploatacji silnika przy opróżnionym pojemniku na kurz zdefiniowaną wartość należy zwiększyć o 10% podanego okresu eksploatacji silnika, który przyjęto do badania przy wypełnionym do połowy pojemniku na kurz.

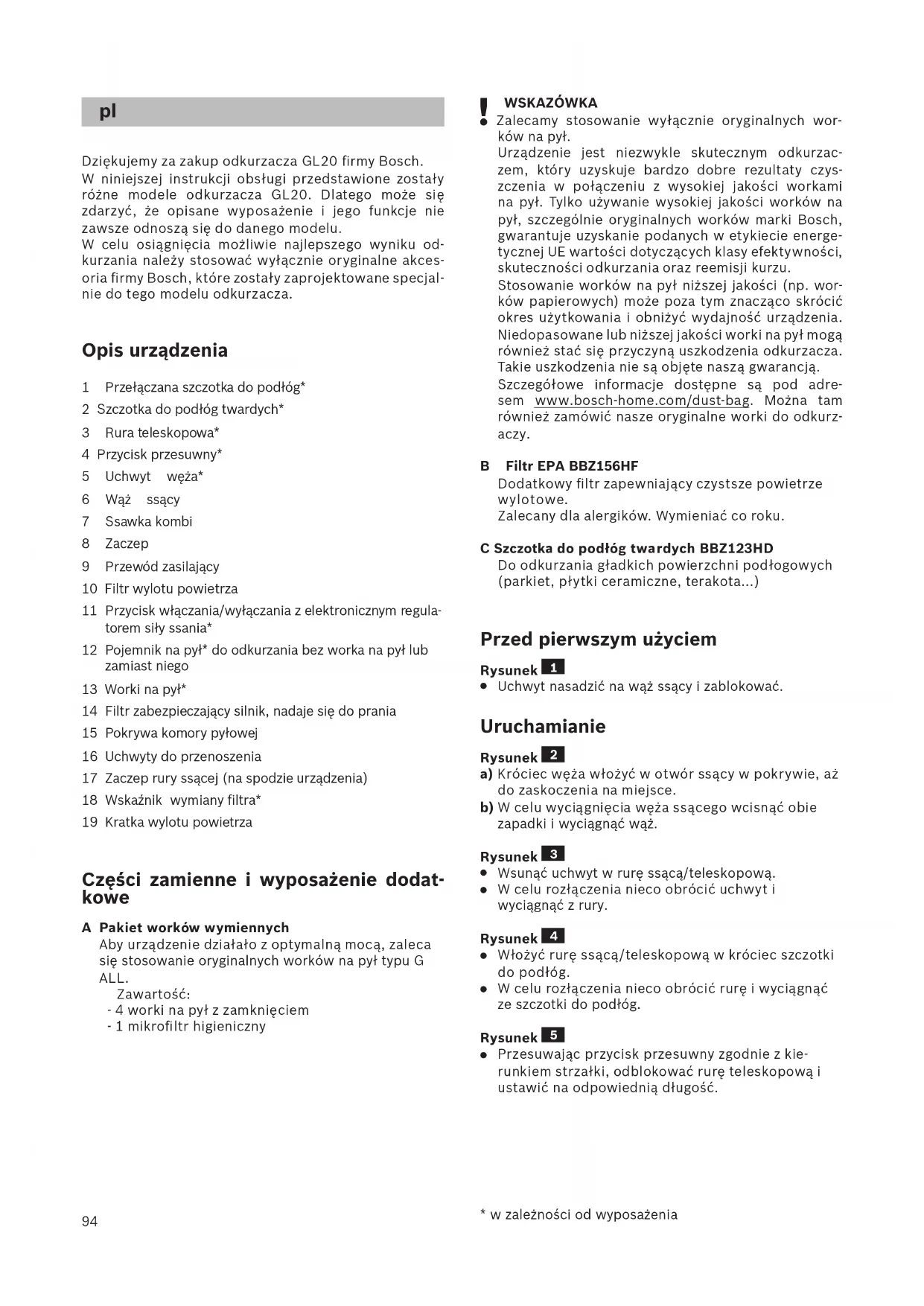

Dziękujemy za zakup odkurzacza GL20 firmy Bosch. W niniejszej instrukcji obsługi przedstawione zostały różne modele odkurzacza GL20. Dlatego może się zdarzyć, że opisane wyposażenie i jego funkcje nie zawsze odnoszą się do danego modelu. W celu osiągnięcia możliwie najlepszego wyniku od- kurzania należy stosować wyłącznie oryginalne akces- oria firmy Bosch, które zostały zaprojektowane specjal- nie do tego modelu odkurzacza. Opis urządzenia 1 Przełączana szczotka do podłóg* 2 Szczotka do podłóg twardych* 3 Rura teleskopowa* 4 Przycisk przesuwny* 5 Uchwyt węża* 6 Wąż ssący 7 Ssawka kombi 8 Zaczep 9 Przewód zasilający 10 Filtr wylotu powietrza 11 Przycisk włączania/wyłączania z elektronicznym regula- torem siły ssania* 12 Pojemnik na pył* do odkurzania bez worka na pył lub zamiast niego 13 Worki na pył* 14 Filtr zabezpieczający silnik, nadaje się do prania 15 Pokrywa komory pyłowej 16 Uchwyty do przenoszenia 17 Zaczep rury ssącej (na spodzie urządze nia) 18 Wskaźnik wymiany filtra* 19 Kratka wylotu powietrza Części zamienne i wyposażenie dodat- kowe A Pakiet worków wymiennych Aby urządzenie działało z optymalną mocą, zaleca się stosowanie oryginalnych worków na pył typu G ALL. Zawartość: - 4 worki na pył z zamknięciem - 1 mikrofiltr higieniczny

WSKAZÓWKA Zalecamy stosowanie wyłącznie oryginalnych wor- ków na pył. Urządzenie jest niezwykle skutecznym odkurzac- zem, który uzyskuje bardzo dobre rezultaty czys- zczenia w połączeniu z wysokiej jakości workami na pył. Tylko używanie wysokiej jakości worków na pył, szczególnie oryginalnych worków marki Bosch, gwarantuje uzyskanie podanych w etykiecie energe- tycznej UE wartości dotyczących klasy efektywności, skuteczności odkurzania oraz reemisji kurzu. Stosowanie worków na pył niższej jakości (np. wor- ków papierowych) może poza tym znacząco skrócić okres użytkowania i obniżyć wydajność urządzenia. Niedopasowane lub niższej jakości worki na pył mogą również stać się przyczyną uszkodzenia odkurzacza. Takie uszkodzenia nie są objęte naszą gwarancją. Szczegółowe informacje dostępne są pod adre- sem www.bosch-home.com/dust-bag. Można tam również zamówić nasze oryginalne worki do odkurz- aczy. B Filtr EPA BBZ156HF Dodatkowy filtr zapewniający czystsze powietrze wylotowe. Zalecany dla alergików. Wymieniać co roku. C Szczotka do podłóg twa rdych BBZ123HD Do odkurzania gładkich powierzchni podłogowych (parkiet, płytki ceramiczne, terakota...) Przed pierwszym użyciem Rysunek

Uchwyt nasadzić na wąż ssący i zablokować. Uruchamianie Rysunek

a) Króciec węża włożyć w otwór ssący w pokrywie, aż do zaskoczenia na miejsce. b) W celu wyciągnięcia węża ssącego wcisnąć obie zapadki i wyciągnąć wąż. Rysunek

Wsunąć uchwyt w rurę ssącą/teleskopową.

W celu rozłączenia nieco obrócić uchwyt i wyciągnąć z rury. Rysunek

Włożyć rurę ssącą/teleskopową w króciec szczotki do podłóg.

W celu rozłączenia nieco obrócić rurę i wyciągnąć ze szczotki do podłóg. Rysunek

Przesuwając przycisk przesuwny zgodnie z kie- runkiem strzałki, odblokować rurę teleskopową i ustawić na odpowiednią długość.

• w zależności od wyposażenia95 Rysunek

Chwycić za wtyczkę przewodu zasilającego, wyciągnąć przewód na odpowiednią długość i włożyć wtyczkę do gniazda. Rysunek

Włączyć/wyłączyć odkurzacz poprzez naciśnięcie przycisku włączania/wyłączania zgodnie z kierun- kiem strzałki. Regulacja siły ssania Rysunek

Ustawienie siły ssania poprzez obracanie przyciskiem włączania/wyłączania. zgodnie z kierunkiem strzałki. Poprzez obracanie pokrętła regulacyjnego zgodnie z kierunkiem strzałki można bezstopniowo ustawić żądaną siłę ssania. Niski stopień mocy => Do odkurzania delikatnych materiałów, np. tapicer- ki, zasłon itp. Średni stopień mocy => Do codziennego odkurzania niewielkich zabrudzeń. Wysoki stopień mocy => Do czyszczenia wytrzymałych wykładzin podłogowych, podłóg twardych oraz przy dużym zabrudzeniu. Odkurzanie Rysunek

Ustawianie szczotki do podłóg: Dywany i wykładziny dywanowe => Gładkie podłogi => Uwaga! W zależności od właściwości podłogi (np. szorst- kie, rustykalne podłogi) szczotki do podłóg ulegają zużyciu. Dlatego należy w regularnych odstępach czasu sprawdzać spód szczotki. Zużyte, o ostrych krawędziach spody szczotki mogą uszkodzić delikatne podłogi, jak parkiet czy linoleum. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku używania zużytych szczotek do podłóg. Rysunek 10* Odkurzanie z zastosowaniem wyposażenia dodatkowego W zależności od potrzeby nasadzić szczotkę na rurę ssącą lub uchwyt: a) Ssawka do szczelin. Do odkurzania szczelin, rogów itp. b) Szczotka do tapicerki. Do odkurzania mebli tapi- cerskich, zasłon itp. c) Szczotka do podłóg twardych Do odkurzania twardych powierzchni podłogowych (płytek ceramicznych, parkietu itp.) Rysunek

W trakcie krótkich przerw w odkurzaniu można skorzystać z zaczepu umieszczonego z boku urządzenia. Po wyłączeniu urządzenia wsunąć hak przy szczotce do podłóg we wgłębienie z boku urządzenia. Rysunek

Podczas odkurzania, np. schodów, można również przenosić urządzenie trzymając za uchwyt. Po pracy Rysunek

Wyciągnąć wtyczkę z gniazda.

Pociągnąć krótko za przewód zasilający i puścić (przewód zwija się automatycznie). Rysunek

Do odstawiania/transportowania urządzenia można korzystać z zaczepu rury ssącej znajdującego się na spodzie urządzenia. Ustawić urządzenie pionowo. Wsunąć hak przy szczotce do podłóg we wgłębienie na spodzie urządzenia. Ten odkurzacz do podłóg zasysa wszystkie rodzaje suchych zanieczyszczeń przy zastosowaniu zarówno pojemnika, jak i worka na pył. Zalecamy stosowanie − worka na pył przede wszystkim w przypadku zwykłego sprzątania w domu. − pojemnika na pył przede wszystkim podczas majs- terkowania, np. do usuwania trocin itp. Praca z zastosowaniem worka na pył Wymia na worka na pył Rysunek

Jeśli wskaźnik wymiany filtra w pokrywie jest całkowicie wypełniony przy podniesionej z podłogi szczotce do podłóg i przy maksymalnym ustawi- eniu mocy ssania, należy wymienić worek na pył, nawet jeśli nie jest całkowicie wypełniony. W takim przypadku o konieczności wymiany decyduje rodzaj wypełnienia. Szczotka, rura ssąca i wąż ssący nie mogą być zatkane, nawet jeśli nie powoduje to aktywowania wskaźnika wymiany filtra. Rysunek

Otworzyć pokrywę naciskając dźwignię zamykającą zgodnie z kierunkiem strzałki. Rysunek

a) Zamknąć worek na pył przez pociągnięcie za nakładkę zamykającą i wyjąć go. b) Nowy worek na pył wsunąć do oporu w mocowanie.

Uwaga: Pokrywa zamknie się tylko, jeśli włożony jest worek na pył.

• w zależności od wyposażenia96 Praca z zastosowaniem pojemnika na pył W razie potrzeby zamiast worka na pył można również stosować pojemnik na pył.

Uwaga: Wskaźnik wymiany filtra działa tylko razem z workiem na pył. Rysunek

Otworzyć pokrywę komory pyłowej.

Wyjąć worek na pył i włożyć pojemnik na pył.

Zamknąć pokrywę urządzenia. Rysunek

Aby uzyskać optymalne rezultaty odkurzania ustawić regulator mocy na maksymalnym ustawieniu. Tylko w przypadku bardzo delikatnych materiałów zalecamy zmniejszyć moc. Opróżnianie pojemnika na pył W celu uzyskania odpowiedniego rezultatu odkurza- nia, należy opróżniać pojemnik na pył po każdym użyciu urządzenia, najpóźniej w momencie, kiedy pył w pojemniku osiągnie poziom max. Podczas opróżniania należy zawsze kontrolować stopień zabrudze nia filtra piankowego w dnie pojem- nika. W razie zauważalnego zabrudzenia wyczyścić filtr zgodnie z opisem od rysunku

Otworzyć pokrywę komory pyłowej naciskając dźwignię zamykającą zgodnie z kierunkiem strzałki. Rysunek

Wyjąć z urządzenia pojemnik na pył. Rysunek

Uchwyt do przenoszenia odchylić od otworu ssącego do tyłu.

Zdjąć pokrywę z pojemnika i odłożyć.

Zaczepić pokrywę w pojemniku i zamknąć.

Podnieść uchwyt do przenoszenia i zatrzasnąć na pokrywie. Rysunek

Pojemnik na pył włożyć w urządzenie i zamknąć pokrywę komory pyłowej.

Uwaga: Po kilkukrotnym odkurzaniu wnętrze pojemnika na pył może ulec zarysowaniu i zmatowieć. Nie ma to jednak żadnego wpływu na dzia łanie odkurzacza, co ozna cza, że jest on nadal w pełni sprawny. Czyszczenie włókniny filtracyjnej (a) i filtra pianko- wego (b) pojemnika na pył Kiedy należy wykonać czyszczenie: Za każdym razem, gdy wystąpią zakłócenia w pracy, tzn. zawsze po usunięciu zatoru W przypadku silnego zabrudzenia filtra Najpóźniej po upływie 3 miesięcy Rysunek

Odblokować nakładkę zamykającą z tyłu

pojemnika i otworzyć spodnią płytę w dnie pojem- nika.

Wyjąć ze spodniej płyty oba filtry (a + b). Rysunek

Oba filtry (a + b) wypłukać, a następnie pozostawić do wyschnięcia na co najmniej 24 godziny.

Po zakończeniu czyszczenia włożyć oba filtry w spodnią płytę.

Zamknąć spodnią płytę i zatrzasnąć w słyszalny sposób nakładkę zamykającą.

Uwaga: Przy wkładaniu filtrów zwrócić uwagę na prawidłową kolejność. Filtr piankowy (b) musi leżeć na włókninie filtracyjnej (a). Zakłócenia w pracy Usuwanie zapchania z pojemnika na pył. Rysunek

Opróżnić pojemnik. Rysunek

Poluzować zapchanie, np. za pomocą śrubokręta i usunąć poprzez wytrzepanie lub wyssanie z pojemnika. Przed wyssaniem zapchania koniecznie włożyć worek na pył do urządzenia. Rysunek

Zamontować pokrywę pojemnika, podnieść uchwyt do przenoszenia i zatrzasnąć na pokrywie.

Uwaga: Za każdym razem, gdy wystąpią zakłócenia, należy wyczyścić filtry pojemnika na pył ( rysunek

Konserwacja filtra Czyszczenie filtra zabezpieczającego silnik Filtr zabezpieczający silnik należy czyścić w regu- larnych odstępach czasu poprzez wytrzepanie lub wypłukanie! Rysunek

Otworzyć pokrywę komory pyłowej.Rysunek

Wyjąć filtr zabezpieczający silnik zgodnie z kierun- kiem strzałki.

Wyczyścić filtr zabezpieczający silnik przez wytrze- panie.

W przypadku dużego zanieczyszczenia filtr należy wypłukać. Następnie filtr pozostawić do wyschnięcia na co najmniej 24 godziny.

Po oczyszczeniu filtr zabezpieczający silnik włożyć w urządzenie i zamknąć pokrywę komory pyłowej.

• w zależności od wyposażenia97 Wymiana mikrofiltra higienicznego Termin wymiany: Za każdym razem po zastosowaniu nowego opakowania filtrów wymiennych Rysunek 28*

Otworzyć pokrywę komory pyłowej.Rysunek

Odblokować uchwyt filtra poprzez naciśnięcie dźwigni zamykającej zgodnie z kierunkiem strzałki.

Wyjąć mikrofiltr higieniczny. Nowy mikrofiltr higieni- czny włożyć do urządzenia.

Włożyć uchwyt filtra w urządzenie i zatrzasnąć. Czyszczenie filtru wylotu powietrza (H)EPA* Filtr (H)EPA* jest tak skonstruowany, że nie trzeba go wymieniać, jeśli urządzenie jest użytkowane zgodnie z przeznaczeniem w gospodarstwie domowym. Aby odkurzacz pracował z optymalną mocą, filtr (H)EPA* należy wymienić po roku użytkowania. Niezależnie od ewentualnych przebarwień na po- wierzchni filtr zachowuje skuteczność działania. Rysunek 29*

Otworzyć pokrywę tylną.

Przez naciśnięcie nakładki zamykającej w kierunku wskazywanym przez strzałkę odblokować filtr (H) EPA* i wyjąć z urządzenia.

Moduł filtrujący wytrzepać i wypłukać pod bieżącą wodą. Moduł filtrujący można ewentualnie uprać w pralce w temperaturze maks. 30° C przy użyciu delikatnego programu prania i najniższej prędkości wirowania. TIPP: W celu ochrony pozostałego prania umieścić moduł w specjalnej siatce.

Po całkowitym wyschnięciu (co najmniej 24 godz.) ponownie włożyć filtr (H)EPA* do urządzenia i zablokować.

Zamknąć pokrywę tylną. W przypadku zasysania drobnych cząstek brudu (jak np. gipsu, cementu itd.), należy wytrzepać filtr zabezpieczający silnik lub wymienić zarówno filtr zabezpieczający silnik, jak i filtr wylotu powietrza. Pielęgnacja Przed każdym czyszczeniem odkurzacza należy go wyłączyć i wyjąć wtyczkę. Odkurzacz i elementy wyposażenia z tworzywa sztucz- nego można czyścić dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.

Nie stosować środków do szorowania, środków do czyszczenia szkła ani uniwersalnych środków czyszczących. Pod żadnym pozorem nie zanurzać odkurzacza w wodzie. W razie potrzeby komorę pyłową odkurzyć za pomocą drugiego odkurzacza lub oczyścić suchą ściereczką lub pędzelkiem. Zastrzegamy sobie prawo do zmian technicznych.

geri toplanması ve geri dönüştürülmesi ile ilgili yapıyı belirtir. To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elek- tronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) sym- bolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z inny- mi odpadami pochodzącymi z gospodarstwa domowe go. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elek- trycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska n aturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takie
