INSTRUKCJA OBSŁUGI PABS 14.4 A1 PARKSIDE

Akumulatorowa wiertarkowkrętarka 20 V

Tłumaczenie oryginalnej instrukcji obstugi

SK

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

CZ

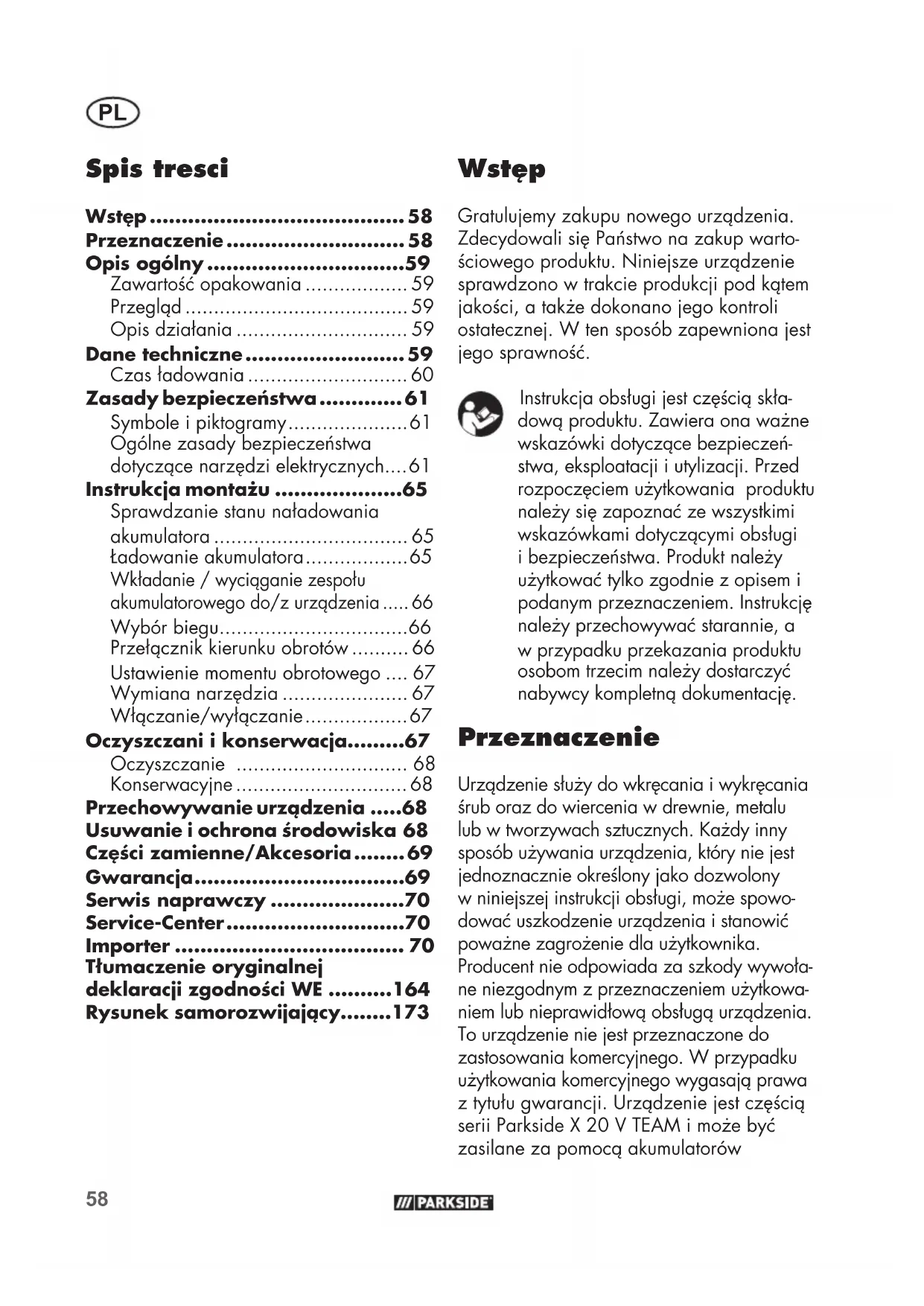

Zawartość opakowania 59

Przegląd 59

Opis działania 59

Dane techniczne....59

Czas ładowania 60

Zasady bezpieczeństwa......61

Symbole i piktogramy....61

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych....61

Instrukcja montażu ......65

Sprawdzanie stanu natadowania akumulatora 65

Ładowanie akumulatora....65

Wkładanie / wyciąganie zespołu akumulatorowego do/z urządzenia ..... 66

Wybór biegu....66

Przetącznik kierunku obrotów ..... 66

Ustawienie momentu obrotowego .... 67

Wymiana narzędzia 67

Włączanie/wyłączanie......67

Oczyszczani i konserwacja......67

Oczyszczanie 68

Konserwacyjne 68

Przechowywanie urządzenia .....68

Usuwanie i ochrona środowiska 68

Części zamienne/Akcesoria......69

Gwarancja......69

Serwis naprawczy ....70

Tłumaczenie oryginalnej deklaracji zgodności WE .....164

Rysunek samorozwijający......173

Wstep

Gratulujemy zakupu nowego urządzenia. Zdecydowali się Państwo na zakup wartościowego produktu. Niniejsze urządzenie sprawdzono w trakcie produkcji pod kątem jakości, a także dokonano jego kontroli ostatecznej. W ten sposób zapewniona jest jego sprawność.

Instrukcja obsługi jest częścią składową produktu. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, eksploatacji i utylizacji. Przed rozpoczęciem użytkowania produktu należy się zapoznać ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować tylko zgodnie z opisem i podanym przeznaczeniem. Instrukcję należy przechowywać starannie, a w przypadku przekazania produktu osobom trzecim należy dostarczyć nabywcy kompletną dokumentację.

Przeznaczenie

Urządzenie służy do wkręcania i wykręcania śrub oraz do wiercenia w drewnie, metalu lub w tworzywach sztucznych. Każdy inny sposób używania urządzenia, który nie jest jednoznacznie określony jako dozwolony w niniejszej instrukcji obsługi, może spowodować uszkodzenie urządzenia i stanowić poważne zagrożenie dla użytkownika. Producent nie odpowiada za szkody wywołane niezgodnym z przeznaczeniem użytkowaniem lub nieprawidłową obstługą urządzenia. To urządzenie nie jest przeznaczone do zastosowania komercyjnego. W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji. Urządzenie jest częścią serii Parkside X 20 V TEAM i może być zasilane za pomocą akumulatorów

serii Parkside X 20 V Team. Akumulatory można ładować tylko za pomocą ładowarek z serii Parkside X 20 V TEAM.

Opis ogólny

Rysunki znajdziesz na przedniej odchylanej stronie.

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest ono kompletne:

• Akumulatorowa wiertarko-wkrętarka
• 8 bitów, długość 50 mm:
  Szczelina krzyżakowa: PH1, PH2, PH3, PZ1, PZ2, PZ3 Szczelina: SL5, SL6
• 8 wiertet: 2 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm
• Przedłużenie bitów
• Walizka
• instrukcja obstugi

Akumulator i ładowarka nie są zawarte w zestawie.

Przegląd

1 Otwór w głowicy

Głowica szybkomocująca

3 Pierścień ustawiania momentu obrotowego

4 Przełącznik biegów

5 Uchwyt bitów

6 Przycisk wskaźnika stanu naładowania akumulatora

7 Wskaźnik naładowania (akumulator)

8 Akumulator

9 Zwalniacz akumulatora

10 Oświetlenie robocze LED
11 Przełącznik kierunku obrotów

12 Włącznik-wyłącznik
13 Wiertło

14 Bity
15 Przedłużenie bitów
16 Walizka
17 ładowarka

B 18 Zaczep metalowy

Opis działania

Akumulatorowa wiertarko-wkrętarka z dwubiegową przekładnią jest wyposażona w regulację momentu obrotowego o 25+1 stopniach, obroty w prawo i w lewo, demontowalną szybkomocującą głowicę wiertarską oraz oświetlenie robocze LED. Funkcje elementów obstługowych podano w poniższych opisach.

Dane techniczne

Akumulatorowa wiertarkowkrętarka PABS 20-Li E6

Napięcie silnika U .... 20 V== Prędkość obrotowa przy pracy n _o

1. bieg 0-400 min ^-1
2. bieg 0-1400 min ^-1

Maks. moment obrotowy wynosi .... 45 Nm Uchwyt wiertarski do wiertet o średnicy ∅...... 1,5-13 mm

Çiężar (z akumulator, 2 Ah) ......1,7 kg

Średnica wiercenia w drewnie ..maks. 30 mm Średnica wiercenia w stali .. maks. 13 mm

Typ zabezpieczenia IPXO

Temperatura ...... maks. 50 °C

Ładowanie 4 - 40 °C
Praca....-20 - 50 °C
Przechowywanie....0 - 45 °C

Poziom ciśnienia akustycznego

(L_pA) 72,1 dB(A); K_pA = 5 dB

Poziom ciśnienia akustycznego

(L_WA) 83,1 dB(A); K_WA = 5 dB

Wibracje (a _h )

<2,5 m/s^2;K=1,5 m/s^2

PL

Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być wykorzystywana do porównań urządzenia elektrycznego z innymi urządzeniami. Podana wartość emisji drgań może też służyć do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Ostrzeżenie: Wartość emisji drgań może się różnić w czasie korzystania z urządzenia od podanej wartości, jest to zależne od sposobu używania urządzenia.

Proszę spróbować maksymalnie ograniczyć narażenie na wibracje. Przykładowym sposobem zmniejszenia narażenia na wibracje jest ograniczenie czasu pracy .Należy przy tym uwzględnić wszystkie elementy cyklu eksploatacji (na przykład czas, w którym elektronarzędzie jest wyłączone, oraz czas, w których jest ono wprawdzie włączone, ale pracuje bez obciążenia).

Czas ładowania

Urządzenie jest częścią serii Parkside X 20 V TEAM i może być zasilane za pomocą akumulatorów serii Parkside X 20 V TEAM. Akumulatory serii Parkside X 20 V TEAM można ładować tylko za pomocą ładowarek z serii Parkside X 20 V TEAM.

Zalecamy użytkowanie urządzenia wyłącznie z następującymi akumulatorami: PAP 20 A1, PAP 20 A3, PAP 20 B1, PAP 20 B3

Zalecamy ładowanie akumulatorów za pomocą następujących ładowarek: PLG 20 A1, PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C3, PDSLG 20 A1.

Uwaga! Aktualna lista kompatybilnych akumulatorów znajduje się na stronie: www.lidl.de/akku

Czas ładowania(Min.)	PAP 20 A1PAP 20 B1	PAP 20 A2	PAP 20 A3PAP 20 B3	SmartPAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 90 120 120 210
PLG 20 A2 45 60	80 80 165
PLG 20 A3PLG 20 C3	35 45 60 50	120
PDSLG 20 A1 35	45 60 50 120
SmartPLGS 2012 A1	35 40 40 40	50

Zasady bezpieczeństwa

Przy używaniu z urządzenia przestrzegaj zasad bezpieczeństwa.

Symbole i piktogramy

Symbole na urządzeniu:

Uważnie przeczytaj instrukcję obsługi.

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi

Urządzenie jest częścią serii Parkside X 20 V TEAM

Symbol na zestawie wiertet:

Stosować środki ochrony indywidualnej. Stosować środki ochrony oczu!

Stosować środki ochrony słuchu!

Stosować maskę przeciwpyłową!

Symbole w instrukcji obsługi

Symbol niebezpieczeństwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak zagrożenia z informacjami dotyczącymi zapobiegania szkodom osobowym na skutek porażenia prądem elektrycznym.

Znak nakazu z informacjami na temat zapobiegania szkodom.

Znak informacyjny ze wskazówka- mi ułatwiającymi posługiwanie się urządzeniem.

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych

OSTRZEŻENIE! Proszę zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi, dołączonymi do tego elektronarzędzia. Niedokładne przestrzeganie zasad i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/lub inne ciężkie zranienia.

Zachowaj wszystkie zasady bezpieczeństwa i instrukcje na przyszłość.

Użyte w zasadach bezpieczeństwa pojęcie „narzędzie elektryczne” dotyczy narzędzi elektrycznych zasilanych prądem sieciowym (za kablem sieciowym) oraz narzędzi elektrycznych zasilanych z baterii (bez kabla sieciowego).

1) Bezoiczeństwo miejsca pracy

a) Zapewnij porządek i wystarczające oświetlenie w miejscu pracy. Nieporządek lub nieoświetlone miejsce pracy może spowodować wypadek.

b) Nie pracuj narzędziem elektrycznym w atmosferze potencjalnie wybuchowej, w której znajdują się palne ciecze, gazy lub pyty. Narzędzia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.

c) Trzymaj od dzieci i innych ludzi w bezpiecznej odległości podczas używania narzędzia elektrycznego. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem.

2) Bezoiczeństwo elektryczne

a) Wtyczka narzędzia elektrycznego musi pasować do gniazdka. Wtyczki nie można w żaden sposób modyfikować. Nie używaj adapterów wtyczek razem z narzędziami elektrycznymi posiadającymi zestyk ochronny (uziemiający). Nienaruszone wtyczki i dopasowane gniazdka zmniejszają ryzyko porażenia prądem.

b) Unikaj dotykania uziemionych powierzchni, takich jak rury, kaloryfery, piecyki, kuchenki, lodówki. Gdy Twoje ciało jest uziemione, ryzyko porażenia prądem jest większe.

c) Trzymaj narzędzia elektryczne z daleka od deszczu i wilgoci/wody. Dostanie się wody do wnętrza urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

d) Nie używaj kabla do przenoszenia narzędzia elektrycznego, do jego zawieszania ani do wyciągania wtyczki z gniazdka. Chron kabel przed gorącem, olejem, ostrymi krawędziami i ruchomymi częściami urządzenia. Uszkodzone i splątane kable zwiększają ryzyko porażenia prądem.

e) Pracując narzędziem elektrycznym na dworze, używaj tylko przedłużaczy dopuszczonych do używania na dworze. Używanie przedłużacza przystosowanego do używania na dworze zmniejsza ryzyko porażenia prądem.

f) Jeśli nie da się uniknąć pracy elektro-narzędzia w środowisku wilgotnym, należy zastosować wyłącznik różnicowopрядowy.

Zastosowanie wyłącznika różnicowo-prądowego zmniejsza niebezpieczeństwo porażenia prądem elektrycznym.

3) Bezpieczeństwo osób

a) Zachowuj uwagę, uważaj na to, co robisz i pracuj narzędziem elektrycznym rozsądnie. Nie używaj narzędzi elektrycznych, jeżeli jesteś zmęczony albo jeżeli pod wpływem narkotyków, alkoholu albo leków. Chwila nieuwagi podczas używania narzędzia elektrycznego może doprowadzić do poważnych zranień.

b) Noś środki ochrony osobistej, zawsze zakładaj okulary ochronne. Noszenie środków ochrony osobistej, takich jak maska przeciwpyłowa, buty z antypoślizgowymi podeszwami, kask i nauszniki – zależnie od rodzaju i sposobu używania narzędzia elektrycznego – zmniejsza ryzyko zranienia.

c) Unikaj przypadkowego uruchomienia narzędzia. Przed podłączeniem narzędzia elektrycznego do źródła zasilania i/lub baterii, przed jego podniesieniem i przeniesieniem upewnij się, że jest ono wyłączone. Jeżeli podczas przenoszenia narzędzia elektrycznego palec osoby niosącej znajdzie się na włączniku, albo jeżeli włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku.

d) Przed włączeniem narzędzia elektrycznego usuń przyrządy nastawcze i klucze do śrub. Narzędzie lub klucz znajdujący się w obrotowej części urządzenia może spowodować zranienie.

e) Unikaj anormalnych pozycji ciała. Zapewnij sobie stabilną pozycję i zawsze zachowuj równowagę ciała. Dzięki temu możliwe będzie zachowanie lepszej kontroli nad urządzeniem elektrycznym w nieoczekiwanych sytuacjach.

f) Noś odpowiednie ubranie. Nie zakładaj obszernych, luźnych ubrań ani

ozdob. Trzymaj włosy, części ubrania i rękawice z daleka od ruchomych części. Luźne ubranie, ozdoby lub długie włosy mogą zostać pochwycone lub wkręcone przez ruchome części.

g) Jeżeli urządzenie posiada możliwość zamontowania systemu odpylania, należy go zamontować i prawidłowo używać. Używanie przyrządu odsysającego pył może zmniejszyć zagrożenia związane z pyłem.

h) Nie kieruj się fałszywym poczuciem bezpieczeństwa i nie naruszaj zasad bezpieczeństwa obowiązujących dla elektronarzędzi, nawet jeśli po częstym korzystaniu jesteś zaznajomiony z elektronarzędziem. Nieuważne postępowanie może w ułamku sekundy doprowadzić do poważnych obrażeń.

4) Używanie i obsługa narzdzia elektrycznego

a) Nie przeciążaj urządzenia. Do każdej pracy używaj właściwego narzędzia elektrycznego. Pasującym narzędziem elektrycznym można pracować lepiej i bezpieczniej w podanym zakresie mocy.

b) Nigdy nie używaj narzędzia elektrycznego z uszkodzonym wyłącznikiem. Narzędzie elektryczne, którego nie można włączyć i wyłączyć, jest niebezpieczne i wymaga naprawy.

c) Przed dokonaniem ustawień urządzenia, wymianą narzędzia końcowego lub odłożeniem elektronarzędzia wyciągnij wtyk z gniazda sieciowego i/lub usuń wyjmowany akumulator. Ten środek ostrożności uniemożliwi przypadkowe uruchomienie narzędzia elektrycznego.

d) Przechowuj nieużywane narzędzia elektryczne w niedostępnym dla dzieci miejscu. Nie pozwalaj używać urządzenia

osobom, które nie są z nim obeznane i które nie przeczytały tych wskazówek. Narzędzia elektryczne są niebezpieczne, jeżeli używają ich niedoświadczone osoby.

e) Dbaj o staranną pielęgnację elektro-narzędzia i narzędzi obróbkowych. Sprawdzaj, czy ruchome części prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane lub inaczej uszkodzone i czy prawidłowe działanie narzędzia elektrycznego nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są żle konserwowane narzędzia elektryczne.

f) Narzędzia tnące muszą być zawsze ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.

g) Używaj narzędzia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy. Używanie narzędzi elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

h) Uchwyty i powierzchnie chwytne utrzymuj w stanie suchym, czystym oraz wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne uniemożliwiają bezpieczną obsługę i kontrolę elektro-narzędzia w nieprzewidzianych sytu-acjach.

5) Uważne obchodzenie się z urządzeniami nap édzanymi akumulatorami i ich stosowanie

a) ładuj akumulatory tylko przy użyciu zaleconych przez producenta ładowarek.

PL

Używanie ładowarki przystosowanej do jednego typu akumulatorów do ładowania akumulatorów innego typu grozi pożarem.

b) Stosuj w urządzeniach elektrycznych tylko przystosowane do nich akumulatory. Używanie innych akumulatorów może prowadzić do zranień i pożaru.
c) Trzymaj nieużywane akumulatory z daleka od spinaczy biurowych, monet, kluczy, gwoździ, śrub i innych drobnych przedmiotów metalowych, które mogłyby spowodować połączenie biegunów. Zwarcie między biegunami akumulatora może spowodować oparzenia lub pożar.
d) Nieprawidłowe stosowanie może do- prowadzić do wycieku elektrolitu z aku- mulatora Unikaj kontaktu z elektrolitem. Jeżeli elektrolit zetknąt się z oczami, umyj oczy wodą. Jeżeli elektrolit dostał się do oka, skorzystaj dodatkowo z pomocy lekarskiej. Wyciekający z aku- mulatora elektrolit może spowodować podrażnienia skóry lub oparzenia.
e) Nie używaj uszkodzonego lub zmienionego akumulatora. Uszkodzone lub zmienione akumulatory mogą zachowywać się nieprzewidywalnie i spowodować pożar, wybuch lub obrażenia ciała.
f) Nie wystawiaj akumulatora na działanie ognia lub wysokich temperatur. Ogień lub temperatury powyżej 130 °C mogą spowodować wybuch.
g) Przestrzegaj wszystkich instrukcji ładowania i nigdy nie ładuj akumulatora lub narzędzia akumulatorowego poza zakresem temperatur podanym w instrukcji obsługi. Niewłaściwe ładowanie lub ładowanie poza dopuszczalnym zakresem temperatur może zniszczyć akumulator i zwiększyć niebezpieczeństwo pożaru.

6) Serwis

a) Zlecaj naprawy narzędzia elektrycznego tylko wykwalifikowanemu personelowi i tylko z użyciem oryginalnych części zamiennych. Pozwoli to zachować bezpieczeństwo użytkowania narzędzia elektrycznego.
b) Nigdy nie wykonuj konserwacji uszkodzonych akumulatorów. Wszystkie czynności konserwacyjne przy akumulatorach powinny być wykonywane tylko przez producenta lub autoryzowane punkty serwisowe.

7) POZOSTAŁE UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

• W trakcie prac, przy których istnieje ryzyko natrafienia na ukryte przewody elektryczne urządzenie trzymać za zaizolowane uchwyty. Kontakt z przewodem będącym pod napięciem może spowodować, że także metalowe części urządzenia znajdą się pod napięciem i staną się przyczyną porażenia prądem elektrycznym.
• Podczas prac, przy których istnieje ryzyko natrafienia na ukryte przewody elektryczne lub własny kabel zasilający urządzenie należy trzymać za zaizolowane uchwyty. Kontakt z przewodem będącym pod napięciem może spowodować, że także metalowe części urządzenia znajdą się pod napięciem i staną się przyczyną porażenia prądem elektrycznym.
• Nie używaj akcesoriów, które nie są zalecane przez PARKSIDE. Może to spowodować porażenie elektryczne lub pożar.

8) ZAGROŽENIA OGÓLNE

Nawet przy przepisowej obstudze urządzenia elektrycznego występują tzw. zagrożenia ogólne. W związku z konstrukcją i sposobem pracy urządzenia elektrycznego mogą występować następujące zagrożenia ogólne:

a) Skaleczenia i rany cięte.
b) Uszkodzenia słuchu w razie niekorzystania z odpowiednich elementów ochrony słuchu.
c) Szkody na zdrowiu będące skutkiem działania wibracji na rękę i ramię, jeżeli urządzenie jest używane przez długi czas lub nie jest odpowiednio prowadzone i przepisowo konserwowane.

Ostrzeżenie! To urządzenie elektryczne wytwarza w czasie pracy pole elektromagnetyczne. Pole to może w określonych warunkach wpływać na aktywne lub pasywne implantaty medyczne. Aby zmniejszyć niebezpieczeństwo doznania poważnych lub śmiertelnych obrażeń, zalecamy osobom posiadającym implantaty medyczne skonsultowanie się z lekarzem i producentem implantatu przed rozpoczęciem obstugiwania maszyny

Przestrzegaj zasad bezpieczeństwa, ładowania i prawidłowego użytkowania, podanych w instrukcji obsługi akumulatora i ładowarki serii Parkside X 20 V Team. Szczegółowy opis procesu ładowania i dalsze informacje można znaleźć w tej oddzielnej instrukcji obsługi.

Instrukcja montażu

Aby zapobiec przypadkowemu uruchomieniu urządzenia, należy z niego wyciągnąć akumulator. Występuje niebezpieczeństwo obrażeń ciała!

Należy pamiętać, aby temperatura otoczenia podczas pracy nie była wyższa niż 50 °C i niższa niż -20 °C.

Sprawdzanie stanu na- tadowania akumulatora

Wskaźnik naładowania (7) pokazuje stan naładowania akumulatora (8).

- Stan naładowania akumulatora jest sygnalizowany przez zaświecenie odpowiedniej diody LED, gdy urządzenie jest w trybie pracy. W tym celu naciśnąć i przytrzymać włącznik (6).

czerwono-żółto-zielona =>

Akumulator w pełni naładowany.

czerwono-żółta =>

Akumulatora natadowany w ok. połowie.

czerwona =>

Należy naładować akumulator.

Ładowanie akumulatora

Przed rozpoczęciem ładowania zaczekaj, aż nagrzany akumulator ostygnie.

Akumulator (8) wymaga ładowania, gdy na wskaźniku stanu (7) naładowania świeci się już tylko czerwona dioda LED.

PL

1. W razie potrzeby wyjmij akumulator (8) z urządzenia.
2. Wsuń akumulator (8) do gniazda ładowania w ładowarce (17).
3. Podłącz ładowarkę (17) do gniazda sieciowego.
4. Odtącz ładowarkę (17) od sieci.
5. Po wykonanym ładowaniu wyciągnij akumulator (8) z ładowarki (17).

Przegląd diod kontrolnych na ładowarce (17):

Zielona dioda LED świeci się bez włożonego akumulatora:

Ładowarka jest gotowa do pracy.

Świeci się zielona dioda:

Akumulator jest natadowany.

Świeci się czerwona dioda:

Akumulator ładuje się.

Czerwona kontrolka LED miga:

przegrzany akumulator

Czerwona + zielona kontrolka LED migają:

uszkodzony akumulator

C

Wkładanie / wyciąganie zespółu akumulatorowego do/z urządzenia

Wkładanie zespołu akumulatorowego do urządzenia:

1. Ustaw przełącznik kierunku obrotów (11) w położenie pośrednie (blokada).
2. Wsuń podstawę urządzenia na zespół akumulatorowy (8), aż zatrzaśnie się na właściwym miejscu.

Wyciąganie zespołu akumulatorowego z urządzenia:

1. Naciśnij przycisk zwalniający (9) i wyciągnij zespół akumulatorowy (8) do przodu z urządzenia.

A

Wybór biegu

Przesuń przełącznik biegów (4) do

1 lub 2, wybierając odpowiednio niskie lub wysokie obroty.

1. bieg 0-400 min ^-1

2. bieg 0-1400 min ^-1

3. bieg ....0-400 min ^-1 2. bieg ....0-1400 min ^-1

Zmianę biegów można wykonać tylko przy zatrzymanej wiertarce.

B

Przełącznik kierunku obrotów

Za pomocą przetącznika kierunku obrotów można wybrać kierunek obrotów urządzenia (obroty w prawo i obroty w lewo) i zabezpieczyć urządzenie przed niechcianym załączeniem. Strzałka na przetączniku kierunku obrotów wskazuje kierunek pracy.

1. Odczekać, aż urządzenie się zatrzyma.

2. Przesunąć przełącznik kierunku obrotów (11) w żądane położenie:

3. Odczekać, aż urządzenie się zatrzyma.

4. Przesunąć przełącznik kierunku obrotów (11) w żądane położenie:

Bieg w prawo: Wywiercanie otworu i wkręcanie śrub. Przetącznik kierunku obrotów wcisnąć ze strzałką ustawioną w przód

Bieg w lewo: Odkręcanie śrub.

Przełącznik kierunku obrotów wcisnąć ze strzałką ustawioną w tył

1. Blokada włącznika: Przełącznik kierunku obrotów ustawić w położeniu środkowym.

Zmianę kierunku obrotów można wykonać tylko przy zatrzymanej wiertarce.

Ustawienie momentu obrotowego

Przez obrót pierścienia ustawczego momentu obrotowego (3) można ustawić maksymalny moment obrotowy.

Dostępnych jest 25 stopni momentu dokręcania + 1 stopień siły wiercenia.

1. Wybrać żądany moment dokręcający przez odpowiednie obrócenie pierścienia nastawczego (3):

Stopień 1 -> najniższy moment dokręcający,

Stopień ≡ -> najwyższy moment dokręcający.

Wkręcanie: Stopień 1 - 25

Wiercenie: Stopień

1. Rozpocząć pracę od mniejszego stopnia momentu dokręcania i w razie potrzeby zwiększyć go.

Zmianę momentu obrotowego można wykonać tylko przy zatrzymanej wiertarce.

Osiągnięcie ustawionej granicy momentu obrotowego jest sygnalizowane wyraźnym grzechotaniem. Odgłos ten jest wytwarzany przez sprzęgło poślizgowe.

Wymiana narzędzia

1. Obróć głowicę szybkomocującą (2) w lewo, aż otwór w głowicy (1) wiertarskiej stanie się na tyle duży, by pomieścić narzędzie.

2. Wsuń narzędzie na ile to możliwe do głowicy szybkomocującej (2) i obróć ją w prawo, by zamocować narzędzie.

3. Aby ponownie wyjąć narzędzie, obróć głowicę szybkomocującą (2) w lewo i wyjmij narzędzie.

Po prawej i po lewej stronie obudowy znajduje się uchwyt na bity (A 5). z magnesem. Na każdym uchwycie bitów można umieścić jeden bit.

Włączanie/wyłączanie

Za pomocą włącznika/wyłącznika (12) można bezstopniowo regulować prędkość obrotową. Im dalej zostanie naciśnięty włącznik/wyłącznik, tym wyższa jest prędkość obrotowa.

1. W celu załączenia urządzenia wcisnąć włącznik/wyłącznik (12). Latarka LED (10) świeci się podczas pracy urządzenia.

2. W celu wyłączenia zwolnić włącznik/wyłącznik (12). Po ustawieniu przełącznika kierunku obrotów (11) w położeniu środkowym urządzenie jest zabezpieczone przed włączeniem.

W trakcie przerw w pracy urządzenie można zawiesić na pasku za zintegrowany zaczep metalowy (B 18). Upewnij się, że urządzenie jest wyłączone i zabezpieczone przed przypadkowym włączeniem.

Metalowy pałąk można również wykorzystywać do otwierania kapslowanych butelek.

Oczyszczani i konserwacja

Prace naprawcze i serwisowe, które nie zostały opisane w tej instrukcji obsługi, należy zlecać naszemu Centrum Serwisowemu. Stosuj tylko oryginalne części. Niebezpieczeństwo zranienia!

PL

Przed rozpoczęciem jakichkolwiek prac wyłącz urządzenie i wyjmij z niego akumulator.

Regularnie wykonuj wymienione poniżej czynności z zakresu czyszczenia i konserwacji urządzenia. Zapewni to długą, niezawodną pracę urządzenia.

Oczyszczanie

Urządzenia nie wolno spry- skiwać wodą ani wkładać do wody. Niebezpieczeństwo porażenia prądem!

- Zawsze utrzymuj szczeliny wentylacyjne, obudowę silnika i uchwyty urządzenia w czystości. Używaj do tego celu wilgotnej szmatki albo szczotki. Nie stosuj żadnych środków do czyszczenia ani rozpuszczalników. Możesz w ten sposób nieodwracalnie uszkodzić urządzenie.

Konserwacyjne

Urządzenie nie wymaga konserwacji.

Przechowywanie urządzenia

• Przechowuj urządzenie w suchym, zabezpieczonym przed pyłem i niedostępnym dla dzieci miejscu.
• Temperatura przechowywania akumulatora i urządzenia wynosi od 0°C do 45°C. Podczas przechowywania należy unikać ekstremalnie niskich lub wysokich temperatur, aby zapobiec utracie wydajności akumulatora.

Usuwanie i ochrona środowiska

Przed utylizacją urządzenia wyjmij akumulator!

Urządzenie, akcesoria i opakowanie należy oddać do punktu recyklingu. Instrukcje dotyczące utylizacji akumulatora można znaleźć w osobnej instrukcji obsługi akumulatora i ładowarki.

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi

• Oddaj urządzenie w punkcie recy-klingu. Użyte do produkcji urządzenia części plastikowe i metalowe mogą zostać od siebie precyzyjnie oddzielone, a następnie poddane utylizacji. Zwróć się po poradę do naszego Centrum Serwisowego.
• Utylizację przestanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Części zamienne/Akcesoria

Części zamienne i akcesoria można zakupić na www.grizzlytools.shop

Jeżeli nie masz dostępu do Internetu, skontaktuj się telefonicznie z Centrum Serwisowym (patrz strona 70 „Service-Center”).

Głowica szybkomocująca....91105806

Gwarancja

Szanowna Klientko, Szanowny Kliencie, na zakupione urządzenie otrzymują Państwo 3 lata gwarancji od daty zakupu.

W przypadku wad tego produktu przystugują Państwu ustawowe prawa w stosunku do sprzedawcy produktu. Prawa te nie są ograniczone przez naszą przedstawioną niżej gwarancję.

Warunki gwarancji

Okres gwarancji rozpoczyna się z datą zakupu. Prosimy zachować oryginalny paragon. Będzie on potrzebny jako do- wód zakupu.

Jeśli w okresie trzech lat od daty zakupu tego produktu wystąpi wada materiałowa lub fabryczna, produkt zostanie – wedle naszego wyboru – bezpłatnie naprawiony lub wymieniony. Gwarancja zakłada, że w okresie trzech lat uszkodzone urządzenie zostanie przestane wraz z dowodem zakupu (paragonem) z krótkim opisem, gdzie wystąpita wada i kiedy się pojawiła.

Jeśli defekt jest objęty naszą gwarancją, otrzymają Państwo z powrotem naprawiony lub nowy produkt. (Wraz z wymianą urządzenia lub ważnej części, zgodnie z art. 581 § 1 aktualnej wersji Kodeksu cywilnego, okres gwarancji rozpoczyna się od nowa.)

Okres gwarancji i ustawowe roszczenia z tytułu wad

Okres gwarancji nie wydłuża się z powodu świadczenia gwarancyjnego. Obo-wiązuje to również dla wymienionych lub naprawionych części. Ewentualne uszkodzenia i wady istniejące już w momencie zakupu należy zgłosić bezzwłocznie po rozpakowaniu. Naprawy przypadające po upływie okresu gwarancji są odpłatne.

Zakres gwarancji

Urządzenie wyprodukowano z zachowaniem staranności zgodnie z surowymi normami jakościowymi i dokładnie sprawdzono przed wysytką.

Gwarancja obowiązuje dla wad materiałowych lub fabrycznych. Gwarancja nie rozciąga się na części produktu, które podlegają normalnemu zużyciu i można je uznać za części zużywalne (np. filtry lub nasadki), oraz na uszkodzenia części delikatnych (np. przełączniki).

Gwarancja przepada, jeśli produkt został uszkodzony, nie był zgodnie z przeznaczeniem użytkowany i konserwowany. Użytkowanie zgodnie z przeznaczeniem wiąże się z przestrzeganiem wszystkich wskazówek zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań

PL

i działań, których odradza się lub przed którymi ostrzega się w instrukcji obsługi. Produkt jest przeznaczony do użytku prywatnego, a nie komercyjnego. W przypadku niewłaściwego i nieodpowiedniego obchodzenia się z urządzeniem, stosowania „na siłę” i zabiegów, które nie zostały przeprowadzone przez nasz autoryzowany oddział, gwarancja wygasa.

Realizacja w przypadkach objętych gwarancją

Aby zagwarantować szybkie przetworzenie Państwa sprawy, prosimy o przestrzeganie poniższych wskazówek:

• W przypadku wszelkich zapytań prosimy o przygotowanie paragonu i numeru artykułu jako dowodu zakupu (IAN 410559_2110).
• Numer artykułu znajduje się na tabliczce znamionowej.
• W przypadku wystąpienia usterek lub innych wad prosimy o skontaktowanie się z wymienionym niżej działem serwisowym telefonicznie lub mailowo. Uzyskają Państwo wówczas szczegółowe informacje na temat realizacji reklamacji.

- Uszkodzony produkt mogą Państwo wystać po skontaktowaniu się z naszym działem obsługi klienta, załączając dowód zakupu (paragon) i określając, na czym polega wada i kiedy wystąpiła, bezpłatnie na podany adres serwisu. Aby uniknąć problemów z odbiorem i dodatkowych kosztów, prosimy o wystanie przesyłki na adres, który Państwu podano. Należy się upewnić, żeby wysytka nie nastąpiła odpłatnie, jako ponadwymiarowa, ekspresowo lub na innych specjalnych warunkach. Prosimy o przestanie

urządzenia wraz ze wszystkimi częściami wyposażenia otrzymanymi przy zakupie i zadbanie o wystarczająco bezpieczne opakowanie.

Serwis naprawczy

Naprawy, które nie są objęte gwarancją, można zlecić odpłatnie w naszym oddziale serwisowym. Serwis sporządzi Państwu kosztorys naprawy.

Podejmujemy się wyłącznie naprawy urządzeń, które zostały prawidłowo zapakowane i ofrankowane.

Uwaga: Prosimy o przestanie czystego urządzenia ze wskazaniem usterki.

Urządzenia przestane dla nas odpłatnie, jako przesyłka ponadwymiarowa, ekspresowa lub na innych warunkach specjalnych, nie zostaną odebrane.

Utylizację przestanych do nas uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Service-Center

PL Serwis Polska

Tel.: [phone]

E-Mail: [e-mail]

IAN 410559_2110

Importer

Prosimy mieć na uwadze, że poniższy adres nie jest adresem serwisu. Prosimy o kontakt z wymienionym wyżej centrum serwisowym.

PL	Tłumaczenie oryginalnej deklaracji zgodności WE
Niniejszym oświadczamy, że konstrukcjaAkumulatorowa wiertarkowkrętarka 20 Vseriia produkcyjna PABS 20-Li E6Numer seryjny000001 - 300000spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe:
EN 62841-1:2015 • EN 62841-2-1:2018/A11:2019 • IEC 62471:2006EN 55014-1:2017 • EN 55014-1:2017/A11:2020 • EN 55014-2:2015EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018
Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi producent:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany25.04.2022	Christian FrankOsoba upoważniona do sporządzania dokumentacji technicznej

* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.
