MANUAL DE USUARIO PABS 14.4 A1 PARKSIDE

Traducción del manual de instrucciones original

HU

Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.

IT MT

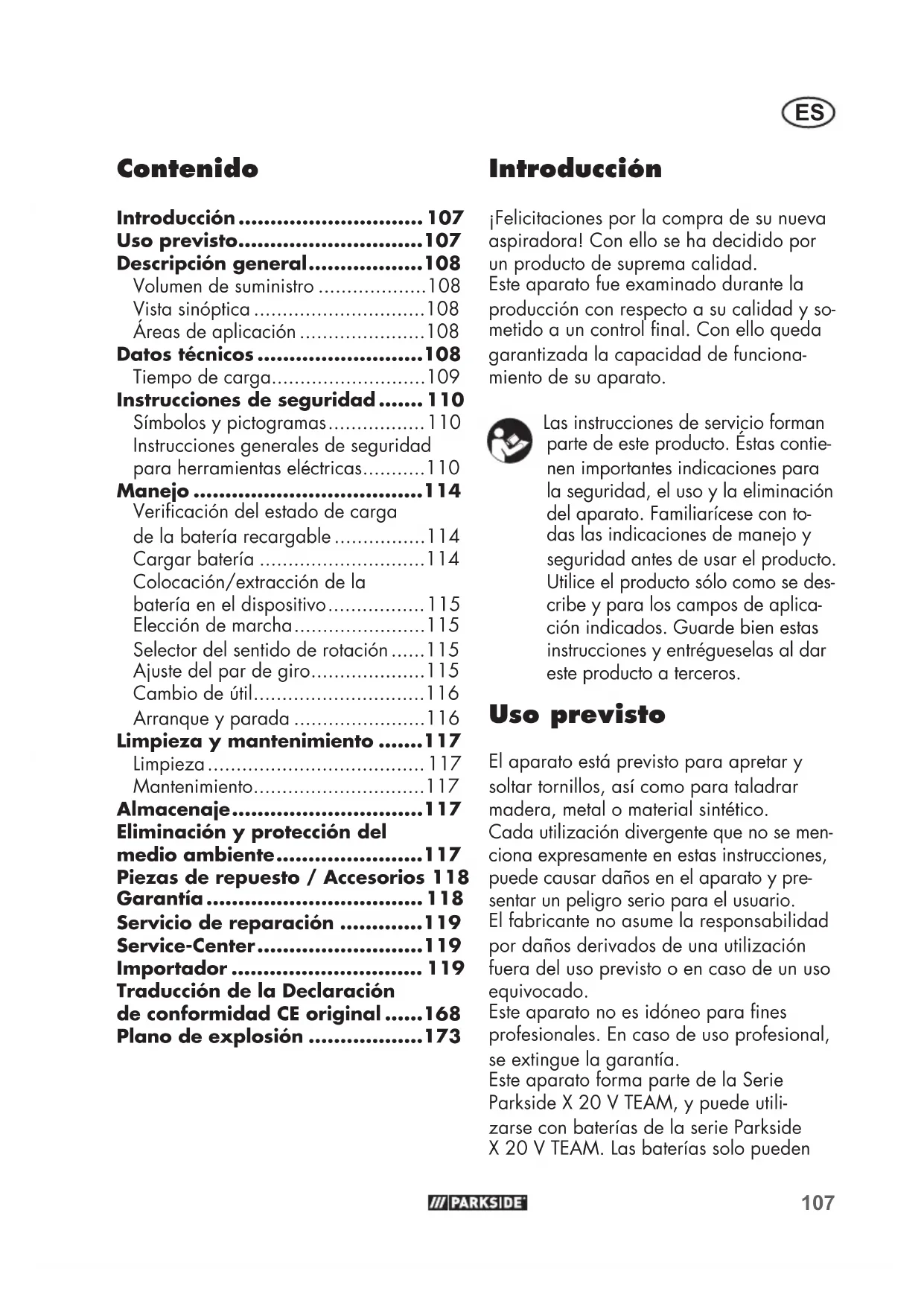

Introducción...... 107

Uso previsto......107

Descripción general......108

Volumen de suministro .....108

Vista sinóptica 108

Áreas de aplicación....108

Datos técnicos......108

Tiempo de carga....109

Instrucciones de seguridad...... 110

Símbolos y pictogramas......110

Instrucciones generales de seguridad para herramientas eléctricas......110

Manejo 114

Verificación del estado de carga de la batería recargable....114

Cargar batería 114

Colocación/extracción de la batería en el dispositivo....115

Elección de marcha......115

Selector del sentido de rotación .....115

Cambio de útil....116

Arranque y parada 116

Limpieza y mantenimiento .....117

Limpieza 117

Mantenimiento....117

Almacenaje....117

Eliminación y protección del medio ambiente....117

Piezas de repuesto / Accesorios 118

Garantía 118

Servicio de reparación .....119

Traducción de la Declaración de conformidad CE original .....168

Plano de explosión ......173

Introducción

¡Felicitaciones por la compra de su nueva aspiradora! Con ello se ha decidido por un producto de suprema calidad.

Este aparato fue examinado durante la producción con respecto a su calidad y sometido a un control final. Con ello queda garantizada la capacidad de funcionamiento de su aparato.

Las instrucciones de servicio forman parte de este producto. Éstas contienen importantes indicaciones para la seguridad, el uso y la eliminación del aparato. Familiarícese con todas las indicaciones de manejo y seguridad antes de usar el producto. Utilice el producto sólo como se describe y para los campos de aplicación indicados. Guarde bien estas instrucciones y entregueselas al dar este producto a terceros.

Uso previsto

El aparato está previsto para apretar y soltar tornillos, así como para taladrar madera, metal o material sintético.

Cada utilización divergente que no se menciona expresamente en estas instrucciones, puede causar daños en el aparato y presentar un peligro serio para el usuario.

El fabricante no asume la responsabilidad por daños derivados de una utilización fuera del uso previsto o en caso de un uso equivocado.

Este aparato no es idóneo para fines profesionales. En caso de uso profesional, se extingue la garantía.

Este aparato forma parte de la Serie Parkside X 20 V TEAM, y puede utilizarse con baterías de la serie Parkside X 20 V TEAM. Las baterías solo pueden

cargarse con cargadores de la serie Parkside X 20 V TEAM.

Descripción general

Las ilustraciones se encuentran en la página abatible frontal.

Volumen de suministro

Desembale el aparato y compruebe que esté completo:

• Atornilladora taladradora recargable
• 8 brocas atornilladoras, longitud 50 mm: Ranura cruzada: PH1, PH2, PH3, PZ1, PZ2, PZ3 Ranura: SL5, SL6
• 8 brocas: 2 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm
• Prolongación de la punta
• Maletín
• Manual de instrucciones

La batería y el cargador no se incluyen en el volumen de suministro.

Vista sinóptica

1 Apertura del portabrocas

2 Mandril de sujeción rápida
3 Anillo de ajuste del par de giro

4 Selector de marcha

5 Portapunta

6 Tecla para el indicador de carga de la batería

7 Indicador del estado de carga

8 Batería recargable

9 Botón de desbloqueo de la batería recargable

10 LED luz de trabajo

11 Selector del sentido de rotación

12 Interruptor

13 Brocas

14 Puntas

15 Prolongación de la punta

16 Maletín

17 Cargador

18 Soporte metálico

Áreas de aplicación

El atornilladora taladradora recargable con engranaje de dos velocidades tiene un ajuste del par de giro de 25+1 niveles, marcha a la derecha e izquierda, mandril de sujeción rápida y luz de trabajo LED. El funcionamiento de los elementos de mando se describe en las siguientes páginas.

Datos técnicos

Atornilladora taladradora recargable.... PABS 20-Li E6

Tensión del motor U....20 V== Velocidad de giro n₀

1.ª velocidad....0-400 min ^-1

2.ª velocidad....0-1400 min ^-1

Par de apriete máx....45 Nm

Rango de portabrocas ∅ ..... 1,5-13 mm Peso (con bateria, 2 Ah ) ..... 1,7 kg

Diámetro de perforación para madera...... máx. 30 mm

Diámetro de perforación para acero..... máx. 13 mm

Tipo de protección .....IPXO

Temperatura ...... máx. 50 °C

Carga 4 - 40 °C

Funcionamiento.....-20 - 50 °C

Almacenamiento 0 - 45 °C

Nivel de presión acústica (L_pA) 72,1 dB(A), K_pA = 5 dB

Nivel de potencia acústica (L_WA) ...... 83,1 dB(A); K_WA = 5 dB

Vibración (a _h ) ......<2,5 m/s ^2 ; K= 1,5 m/s ^2

El índice de emisión de vibraciones indicado ha sido medido según un procedimiento de ensayo normalizado, y puede ser usado para comparar herramientas eléctricas entre sí.

El índice de emisión de vibraciones indicado también puede ser usado para estimar por anticipado la exposición.

Aviso: El índice de emisión de vibraciones indicado puede diferir

del valor reseñado cuando se usa efectivamente esa herramienta eléctrica y según cómo se utilice.

Intente mantener la tensión, provocada por las vibraciones, tan reducida como sea posible. Las medidas para reducir la tensión por las vibraciones son, por ejemplo, llevar limitar el tiempo de trabajo. Para ello hay que tener en cuenta todas las partes del ciclo de funcionamiento (por ejemplo, los tiempos en los que la herramienta eléctrica está desconectada y aquellos en los que está encendida, pero funciona sin carga).

Tiempo de carga

Este aparato forma parte de la Serie Parkside X 20 V TEAM y puede utilizarse con baterías de la serie Parkside X 20 V TEAM.

Las baterías de la serie Parkside X 20 V TEAM solo pueden cargarse con cargadores de la serie Parkside X 20 V TEAM.

Le recomendamos utilizar este aparato únicamente con las siguientes baterías: PAP 20 A1, PAP 20 A3, PAP 20 B1, PAP 20 B3

Le recomendamos cargar estas baterías con los siguientes cargadores: PLG 20 A1, PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C3, PDSLG 20 A1.

Encontrará una lista actual de la compatibilidad de la batería en: www.lidl.de/akku

Tiempo de carga (Min.)	PAP 20 A1PAP 20 B1	PAP 20 A2	PAP 20 A3PAP 20 B3	SmartPAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 90 120 120 210
PLG 20 A2 45 60	80 80 165
PLG 20 A3PLG 20 C3	35 45 60 50	120
PDSLG 20 A1 35	45 60 50 120
SmartPLGS 2012 A1	35 40 40 40	50

ES

Instrucciones de seguridad

Esta sección trata de las normas de seguridad básicas cuando se trabaja con este aparato.

Símbolos y pictogramas

Símbolos en las instrucciones:

Lea atentamente las instrucciones de uso antes de utilizar el aparato.

Máquinas no deben ir a la basura doméstica. Entregue su aparato a un centro de reciclaje.

Este aparato forma parte de la serie Parkside X 20 V TEAM.

Gráficos en el set de taladradora:

Utilice equipamiento de protección personal. ¡Utilice protección para los ojos!

¡Utilice protección auditiva!

Póngase una mascarilla de protección contra el polvo.

Símbolos en las instrucciones

Símbolos de riesgo con indicaciones para prevención de daños personales y materiales.

Símbolo de peligro con indicaciones para evitar daños personales por descarga eléctrica.

Señal prescriptiva con indicaciones para la prevención de accidentes y daños.

Señal de indicacion con información para un mejor manejo del equipo.

Instrucciones generales de seguridad para herramientas eléctricas

¡ATENCIÓN! Lea todas las indicaciones de seguridad, instrucciones, ilustraciones y datos técnicos que acompañan a esta herramienta electrónica. Si se incumplen las instrucciones de seguridad o de procedimiento, puede sufrirse una descarga eléctrica, un incendio o graves lesiones.

Guarde todas las instrucciones de seguridad y de procedimiento, para poderlas consultar en un momento dado.

El concepto de "herramienta eléctrica", usado en las instrucciones de seguridad, se refiere a las que funcionan enchufadas a la corriente (con cable de alimentación) y también a las que funcionan con baterías recargables (sin cable de alimentación).

1) SEGURIDAD EN EL PUESTO DE TRABAJO:

a) Mantener el puesto de trabajo limpio y bien iluminado. El desorden y las zonas de trabajo no iluminadas pueden producir accidentes.
b) No trabajar con la herramienta eléctrica en zonas bajo peligro de explosión, donde se encuentren líquidos, gases

o polvos inflamables. Los aparatos eléctricos generan chispas que podrían encender el polvo o los vapores.

c) Mantener alejados de la herramienta eléctrica a los niños y otras personas mientras la use. Si se despistase podría perder el control de la herramienta eléctrica.

2) SEGURIDAD ELÉCTRICA:

a) El enchufe conector de la herramienta eléctrica debe caber en la caja de empalme. No debe modificarse el enchufe de ninguna manera. No utilizar adaptadores junto a aparatos eléctricos con toma de tierra. Los enchufes genuinos y las cajas de empalme adecuadas disminuyen el riesgo de descarga eléctrica.

b) Evite el contacto físico con superficies puestas a tierra como tuberías, cale-facciones, hornos y neveras. Existe un mayor riesgo de descarga eléctrica cuando el cuerpo está puesto a tierra.

c) Mantener la herramienta eléctrica alejada de la lluvia y la humedad. Si penetra agua en el aparato eléctrico, aumenta el riesgo de descarga eléctrica.

d) No utilizar el cable para llevar o colgar la herramienta eléctrica, ni para sacar el enchufe de la caja de empalme. Mantener el cable alejado del calor, aceite, bordes afilados o piezas de aparatos en movimiento. Los cables deteriorados o bobinados aumentan el riesgo de descarga eléctrica.

e) Si trabaja con la herramienta eléctrica en el exterior, utilice solamente cables de alargo que estén autorizados para exterior. El uso de cables de alargo adecuados para exterior disminuye el riesgo de descarga eléctrica.

f) Cuando no sea posible evitar el uso de la herramienta eléctrica en entornos húmedos, utilice un interruptor de protección contra corriente residual. El uso de un interruptor de protección contra corriente residual reduce el riesgo de descarga eléctrica.

3) SEGURIDAD DE PERSONAS:

a) Esté atento, observe lo que hace y utilice la herramienta eléctrica con esmero. No utilice la herramienta eléctrica cuando esté cansado o se encuentra bajo los efectos de drogas, alcohol o medicamentos. Un momento de distracción al utilizar la herramienta eléctrica puede producir graves accidentes.

b) Lleve un equipo protector personal y siempre unas gafas protectoras. Al llevar un equipo protector personal, como zapatos de seguridad antideslizantes, casco protector o protección contra el ruido disminuye el riesgo de sufrir daños.

c) Evite la puesta en marcha inadvertida. Asegúrese de que la herramienta eléctrica esté desconectada antes de conectarla a la corriente, recogerla o llevarla a cuestas. Si al llevar a cuestas la herramienta eléctrica mantiene el dedo en el interruptor o conecta el aparato accionado a la corriente, pueden producirse accidentes.

d) Extraiga todas las herramientas de ajuste y llaves inglesas antes de trabajar con la herramienta eléctrica. Las herramientas y llaves que se encuentran en piezas giratorias del aparato, pueden producir accidentes.

e) Evite adoptar una posición del cuerpo anómala. Procure estar firmemente erguido y mantenga en todo momento

ES

el equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en situaciones inesperadas.

f) Lleve ropa adecuada. No llevar ropa amplia ni joyería. Mantener el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo podrían ser atrapados por las piezas móviles.
g) Cuando se puedan montar dispositivos para aspirar polvo o colectores, estos se deberán colocar y utilizar correctamente. Si se utiliza la aspiración de polvo, se pueden reducir los peligros provocados por el polvo.
h) No se deje llevar por una falsa sensación de seguridad y no ignore las reglas de seguridad para herramientas eléctricas, aun estando familiarizado con la herramienta después de usarla con frecuencia. Un uso negligente puede provocar lesiones graves en una fracción de segundo.
4) UTILIZACIÓN Y TRATAMIENTO DE LA HERRAMIENTA ELÉCTRICA:
a) No sobrecargue el aparato. Utilice para trabajar la herramienta eléctrica adecuada en cada caso. Con las herramientas eléctricas trabajará mejor y de forma más segura dentro de la gama de potencias indicada.
b) No utilice herramientas eléctricas que tengan el interruptor defectuoso. Las herramientas eléctricas que ya no se pueden conectar o desconectar son peligrosas y deben ser reparadas.
c) Saque el enchufe de la toma de corriente y/o quite la batería extraíble antes de realizar ajustes en la herramienta, cambiar piezas intercambiables de la herramienta o guardar la

herramienta eléctrica. Esta medida de precaución evitará que la herramienta eléctrica se ponga en marcha de forma inadvertida.

d) Guardar la herramienta eléctrica fuera del alcance de los niños cuando no la utilice. No permita que utilicen el aparato personas que no estén familiarizadas con él o que no hayan leído estas instrucciones. Las herramientas eléctricas son peligrosas cuando son utilizadas por personas sin experiencia.
e) Conserve con cuidado la herramienta eléctrica y piezas de la misma. Compruebe que las piezas móviles funcionen perfectamente y no estén atascadas, que no haya piezas rotas o tan dañadas que se inhiba la funcionalidad de la herramienta eléctrica. Haga reparar las piezas dañadas antes de utilizar el aparato. Muchos accidentes tiene su origen en herramientas eléctricas mal mantenidas.
f) Mantener las herramientas cortantes afiladas y limpias. Las herramientas cortantes bien cuidadas con un borde afilado se atascan menos y son más fáciles de dirigir.
g) Utilizar la herramienta eléctrica, los accesorios, las herramientas correspondientes, etc. según estas instrucciones. Tener en cuenta también las condiciones de trabajo y la actividad a realizar. El uso de la herramienta eléctrica para otros fines que los previstos puede producir situaciones peligrosas.
h) Mantenga las empuñaduras y las zonas de agarre secas, limpias y libres de aceite y grasa. Las empuñaduras y zonas de agarre resbaladizas impiden un manejo seguro y pueden hacer perder el control de la herramienta eléctrica en situaciones imprevistas.

5) MANEJO Y USO CUIDADOSO DE APARATOS CON PILAS RECAR-GABLES

a) Cargue las pilas recargables sólo con los cargadores que hayan sido recomendados por el fabricante. Existe peligro de incendio si se utiliza el cargador para tipos extraños de pilas, que no son adecuadas para el mismo.

b) Utilice por ello solamente las pilas recargables previstas para cada herramienta eléctrica. El uso de otros tipos de pilas recargables puede producir lesiones y provocar incendios.

c) Mantenga la pila recargable no usada, alejada de clips de oficina, monedas, llaves, clavos, tornillos y demás pequeños objetos metálicos que podrían causar el puenteo de los contactos. Un cortocircuito entre los contactos de la pila recargable puede causar quemaduras o provocar incendios.

d) Si se usa la pila recargable de forma equivocada, puede emanar líquido. Evite todo contacto con ese líquido. En caso de contacto casual, aclarar con agua. Si el líquido penetrase en los ojos, deberá solicitar además ayuda médica. El líquido emanado de las pilas recargables puede producir irritación o quemaduras cutáneas.

e) No utilice una batería dañada o modificada. Las baterías dañadas o modificadas pueden comportarse de forma impredecible y provocar incendios, explosiones o lesiones.

f) No exponga las baterías al fuego o a temperaturas elevadas. El fuego o las temperaturas superiores a 130 °C pueden provocar una explosión.

g) Siga todas las instrucciones de carga y nunca cargue la batería o la herramienta a batería fuera del rango de

temperatura especificado en las instrucciones de uso. Una carga incorrecta o fuera del rango de temperatura permitido puede destruir la batería y aumentar el riesgo de incendio.

6) ASISTENCIA:

a) Haga reparar la herramienta eléctrica solamente por personal técnico cualificado y sólo con piezas de recambio originales. De esta forma se asegura el mantenimiento de la seguridad de la herramienta eléctrica.

b) Nunca realice tareas de mantenimiento en una batería dañada. El mantenimiento íntegro de la batería debe ser efectuado únicamente por el fabricante o por centros de asistencia autorizados.

7) ADVERTENCIAS DE SEGURIDAD ADICIONALES

a) Sujete el aparato por las empuñaduras aisladas cuando realice trabajos en los que la herramienta pueda entrar en contacto con líneas de cableado no visibles. El contacto con un conducto bajo tensión puede transmitir la tensión a las partes metálicas del aparato y provocar una descarga eléctrica.

b) Sujete el aparato por las empuñaduras aisladas cuando realice trabajos en los que el tornillo pueda entrar en contacto con líneas de cableado no visibles. El contacto del tornillo con un conducto bajo tensión puede transmitir la tensión a las partes metálicas del aparato y provocar una descarga eléctrica.

c) Utilice exclusivamente accesorios recomendados por PARKSIDE. De lo contrario, existe el riesgo de descarga eléctrica o fuego.

8) RIESGOS RESIDUALES

Aunque usted maneje esta herramienta eléctrica de acuerdo a las normas, siempre permanecen riesgos residuales. En relación con la forma constructiva y el acabado de esta herramienta eléctrica, pueden presentarse los siguientes riesgos:

a) Cortaduras
b) Daños auditivos, en caso de no llevar protección para los oídos
c) Daños para la salud, derivados de las vibraciones transmitidas al sistema mano-brazo, en caso de que el aparato se utilice durante un tiempo prolongado, no se lleve de forma correcta o no esté en las condiciones de mantenimiento debidas.

Aviso: Esta herramienta eléctrica genera durante su uso un campo electromagnético. En determinadas circunstancias, este campo puede dañar implantes médicos activos o pasivos. Para reducir el riesgo de lesiones serias o mortales, recomendamos a las personas con implantes médicos que consulten a su médico o a su fabricante antes de utilizar la máquina.

Observe las indicaciones de seguridad y las indicaciones de carga y de uso seguro que aparecen en las instrucciones de funcionamiento de su batería y cargador de la serie Parkside X 20 V Team. Para una descripción más detallada sobre el proceso de carga y para más información, consulte este manual de instrucciones separado.

Manejo

Extraiga la batería del aparato para evitar una puesta en marcha involuntaria. ¡Existe peligro de lesiones!

Asegúrese de que la temperatura ambiente no supera los 50 °C y no desciende por debajo de -20 °C durante el trabajo.

A Verificación del estado de carga de la batería recargable

El indicador (7) señala el estado de carga de la batería recargable (8).

- Dependiendo del LED que se ilumine, se indica el estado de carga de la batería. Para ello, pulse la tecla multifunción (6) del indicador del estado de carga (7).

rojo-amarillo-verde => Batería cargada rojo-amarillo => Batería cargada casi a la mitad rojo => Cargar batería

A Cargar batería

Si la pila recargable está caliente, antes de cargarla, hay que dejar que se enfríe.

Cargue la batería cuando se ilumine en rojo el LED del indicador de carga de la batería (7).

1. En tal caso, saque la batería (8) del cargador.

2. Introduzca la batería (8) en el receptáculo del cargador (17).

3. Conecte el cargador (17) a un enchufe.
4. Cuando se haya cargado retire el cargador (17) de la corriente.
5. Saque la batería (8) del cargador (17).

Resumen de los LED de control del cargador (17):

El LED verde se ilumina sin tener la batería insertada:

El cargador está listo para funcionar.

El LED verde se ilumina:

La batería está cargada.

El LED rojo se ilumina:

La batería se está cargando.

El LED rojo parpadea:

Batería sobrecalentada

LED rojo y verde parpadean:

Batería defectuosa

Colocación/extracción de la batería en el dispositivo

Colocación de la batería

1. Ponga el selector del sentido de rotación (11) en la posición media (bloqueo).
2. Deslice la base del dispositivo sobre la batería (8) hasta que encaje en su lugar.

Extracción de la batería

1. Presione el botón de desbloqueo (9) y retire la batería (8) del aparato tirando de ella hacia delante.

Elección de marcha

Ponga el selector de marcha (4) en 1 o 2, si quiere que el par de giro sea bajo o alto.

1.ª velocidad ....0-400 min ^-1

2.ª velocidad ..0-1400 min ^-1

El cambio de marcha sólo puede accionarse cuando el aparato está apagado.

Selector del sentido de rotación

Con el selector del sentido de rotación puede elegir en qué sentido quiere que gire (derecha e izquierda) y asegurar el aparato para que no se encienda de manera descontrolada.

La flecha del selector del sentido de rotación indica el sentido de funcionamiento.

1. Espere a que el aparato se haya detenido.
2. Ponga el selector del sentido de rotación (11) en la posición deseada:
   Rotación a la derecha: para taladrar y enroscar tornillos. Presione el selector del sentido de rotación a la derecha, con la flecha apuntando hacia adelante.
   Rotación a la izquierda: Para soltar tornillos. Presione el selector del sentido de rotación a la izquierda, con la flecha apuntando hacia atrás.
3. Bloqueo de encendido: Colocar el selector del sentido de rotación en la posición central.

Sólo puede accionarse el selector del sentido de rotación si el aparato está apagado.

Girando el anillo de ajuste del par de giro (3) puede preajustar el par de giro máximo. Hay 25+1 posiciones de par de giro previstas.

1. Seleccione el par de giro que desea girando el anillo de ajuste (3):

ES

1. Comience con un par de giro bajo y, si es necesario, vaya aumentándolo.

Sólo puede accionarse el anillo de ajuste del par de giro si el aparato está apagado.

Alcanzar el límite de par de giro preajustado va acompañado de un sonido identificativo. El sonido lo provoca un acoplamiento deslizante.

Cambio de útil

1. Abra el portabrocas de sujeción rápida (2) girándolo en sentido contrario a las agujas del reloj hasta que la abertura del portabrocas (1) sea lo suficientemente grande para introducir la herramienta.
2. Introduzca completamente la herramienta dentro del portabrocas de sujeción rápida (2).
3. Gire el portabrocas de sujeción rápida en el sentido de las agujas del reloj para sujetar firmemente la herramienta.
4. Para volver a quitarla, abra el porta-brocas de sujeción rápida (2) y saque la herramienta.

A la derecha e izquierda de la carcasa hay un portapunta (A 5) magnético. En cada portapunta se puede fijar una punta respectivamente.

A

Arranque y parada

Con el interruptor de encendido/apagado (12) puede regular de manera continua las revoluciones. Cuanto más presione el interruptor de encendido / apagado mayor serán las revoluciones.

1. Para encender el aparato pulse el interruptor de encendido/apagado (12). Mientras está en funcionamiento, la luz de trabajo LED (10) está encendida.

2. Para apagarlo suelte el interruptor de encendido/apagado (12). Si coloca el selector del sentido de rotación (11) en la posición central el aparato estará protegido y no se encenderá

En las pausas de trabajo, se puede enganchar el aparato con el estribo metálico integrado (B 18) en el cinturón. Asegúrese de que el aparato está apagado y asegurado contra una conexión involuntaria. El soporte metálico también sirve para abrir botellas con tapón de corcho.

Limpieza y mantenimiento

Los trabajos de reparación y mantenimiento no descritos en estas instrucciones, deben ejecutarse por nuestro Centro de Servicio Utilice exclusivamente piezas originales.

Desconecte el aparato y, antes de realizar cualquier trabajo, extraiga la batería recargable de su interior.

Realice las siguientes operaciones de limpieza y mantenimiento de forma regular (de esta forma se garantiza la capacidad funcional y una larga vida útil).

Limpieza

No debe salpicarse el aparato con agua ni sumergirse en ella, pues existe peligro de recibir una descarga eléctrica.

- Mantenga las ranuras de ventilación, el armazón del motor y las asas del aparato limpias. Utilice para ello un paño húmedo o un cepillo.

No utilizar detergentes ni disolventes para limpiarlo. Con ello podría dañar el aparato de forma irremediable.

Mantenimiento

El dispositivo está libre de mantenimiento.

Almacenaje

• Cuando no use el equipo, debe guardarse éste en un lugar seco y protegido de polvo, asegurando que está fuera del alcance de niños.
• La temperatura de almacenamiento de la batería oscila entre 0 °C y 45 °C. Durante el almacenamiento evite el frío o calor extremos para que la batería no pierda potencia.

Eliminación y protección del medio ambiente

Antes de desechar el aparato, quítele la batería.

Lleve el aparato, los accesorios y el embalaje a un lugar para que procedan a reciclarlo respetando el medio ambiente.

En el manual de instrucciones separado de su batería y cargador encontrará las indicaciones para el desecho de la batería.

Máquinas no deben ir a la basura doméstica.

• Entregue el dispositivo en un sitio de reciclaje. Las piezas plásticas y metálicas utilizadas pueden clasificarse correctamente, permitiendo así su reciclaje. Consulte en nuestro Centro de Servicio.
• Los aparatos defectuosos que nos envíe, se los evacuaremos de forma gratuita.

Piezas de repuesto / Accesorios

Encontrará las piezas de repuesto y accesorios en www.grizzlytools.shop

Si tiene problemas con el proceso de pedido, utilice el formulario de contacto.

Si tiene más preguntas, póngase en contacto con el «Service-Center» (ver página 119).

Mandril de sujeción rápida 91105806

Garantía

Estimada clienta, estimado cliente:

Por este aparato se le concede una garantía de 3 años a partir de la fecha de compra. En caso de defectos de este producto, le corresponden derechos legales contra el vendedor del producto. Estos derechos no serán limitados por la garantía expuesta a continuación.

Condiciones de garantía

El plazo de garantía empieza con la fecha de compra. Por favor, conserve bien el resguardo de caja original. Este documento se necesitará como prueba de la compra. Si dentro del plazo de tres años después de la fecha de compra del aparato se detecta un defecto de material o fabricación, según nuestra elección, el producto será reparado o sustituido gratuitamente. Esta prestación de garantía presupone entregar el aparato defectuoso y el comprobante de compra (resguardo de caja) dentro del plazo de los tres años, describiendo brevemente por escrito en qué consiste el defecto y cuándo se detectó.

Si el defecto está cubierto por nuestra garantía, le devolveremos el aparato reparado o uno nuevo. Con la reparación o la sustitución del producto no se inicia un nuevo período de garantía.

Período de garantía y exigencias legales en caso de defectos

El período de garantía no será prolongado por la prestación de garantía. Esto se aplica igualmente a las partes sustituidas y reparadas. Daños y defectos ya existentes eventualmente al comprar el aparato, tienen que ser notificados inmediatamente después de haberlo desempacado. Las reparaciones a efectuar al cabo del período de garantía están sujetas a pago.

Volumen de la garantía

El aparato fue producido cuidadosamente según las directivas estrictas de la calidad y examinado concienzudamente antes de la entrega.

La prestación de garantía tiene validez para defectos de material o fabricación. Esta garantía no se extiende a partes del producto que están sometidas a un desgaste natural y, por lo tanto, pueden ser consideradas como piezas de desgaste (p. ej. mandril de sujeción rápida), o a daños en partes frágiles (p. ej. interruptores). Esta garantía caduca si el producto fue dañado, utilizado impropiamente o no sometido a mantenimiento. Para un uso apropiado del producto, se han de cumplir exactamente todas las indicaciones contenidas en las instrucciones de manejo. Se tienen que evitar absolutamente fines de

aplicación y manejos, de los cuales desaconsejan o advierten las instrucciones de servicio.

El producto está previsto solamente para el uso privado y no comercial. La garantía caducará en el caso de un tratamiento abusivo e impropio, uso de la fuerza o manipulaciones que no fueron efectuadas por una filial de servicio autorizada.

Gestión en caso de garantía

Para garantizar una gestión rápida de su reclamación, le rogamos seguir las siguientes indicaciones:

• Para todas las consultas, tenga preparado por favor el resguardo de caja y el número de artículo (IAN 410559_2110) como prueba de la compra.
• Por favor, saque el número de artículo de la placa de características.
• Si surgen fallas en el funcionamiento o cualquier defecto, contacte primera-mente a la sección de servicio indicada a continuación por teléfono o vía E-Mail. Se le darán otras informaciones acerca de la gestión de su reclamación.
• Tras consultar con nuestro servicio de postventa, un aparato identificado como defectuoso puede ser enviado libre de franqueo a la dirección de servicio ya conocida por usted, adjuntando el comprobante de compra (resguardo de caja) e indicando en qué consiste el defecto y cuándo surgió. Para evitar problemas de recepción y costes adicionales, utilice de todas maneras sólo la dirección que se le comunicará. Asegúrese de que el envío no se efectúe sin franqueo, como mercancía voluminosa, expréss u otro tipo de transporte especial. Envíe por favor el aparato incluyendo todos los

accesorios entregados con la compra y garantice un embalaje de transporte lo suficientemente seguro.

Servicio de reparación

Reparaciones que no están cubiertas por la garantía, las puede dejar efectuar por nuestra filial de servicio por cuenta suya. Ésta le elaborará gustosamente un presupuesto.

Sólo atenderemos aparatos que hayan sido enviados en un embalaje suficiente y franqueados.

Atención: Por favor, envíe el aparato limpio, señalando el defecto a nuestra filial de servicio.

No aceptaremos aparatos que hayan sido enviados sin franqueo, como mercancía voluminosa, expréss o cualquier tipo de transporte especial.

Nos encargamos gratuitamente de la eliminación de sus aparatos defectuosos enviados.

Service-Center

Servicio España

Tel.: [phone]

E-Mail: [e-mail]

IAN 410559_2110

Importador

Por favor, observe que la siguiente dirección no es una dirección de servicio. Contacte primeramente al centro de servicio mencionado arriba.

ES	Traducción de la Declaración de conformidad CE original
Mediante la presente declaramos que Atornilladora taladradora recargable 20 V de la serie PABS 20-Li E6Número de serie 000001 - 300000corresponde a las siguientes Directivas de la UE corrientes en su respectiva versión vigente:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Para garantizar la conformidad, se aplicaron las siguientes normas armonizadas, así como las normas y regulaciones nacionales:
EN 62841-1:2015 • EN 62841-2-1:2018/A11:2019 • IEC 62471:2006EN 55014-1:2017 • EN 55014-1:2017/A11:2020 • EN 55014-2:2015EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018
El fabricante es el único responsable de expedir esta Declaración de Conformidad :
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany25.04.2022	Christian FrankApoderado de documentación

* El objeto de la declaración arriba descrito cumple con las directrices de la Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
