ALAN 78PLUS MULTI B jest wielokanalowym, przewoznym radiotelefonem CB, w ktorym zastosowano nowoczesne rozwiązania techniczne zapewniające wyjątkowy komfort użytkowania i wysoka skutecznosc laczności.

Dzieki uzyciu materialow najwyższej jakosci, obwodow drukowanych odpornych na wstrzasy, monolitycznych ukladow scalonych, syntezera czestotliwości PLL ALAN 78PLUS MULTI B gwarantuje, oprocz dokładnej kontroli stabilności czestotliwości, cale lata bezawaryjnej pracy

FUNKCJE, WSKAZNIKI I ELEMENTY STEROWA- NIA

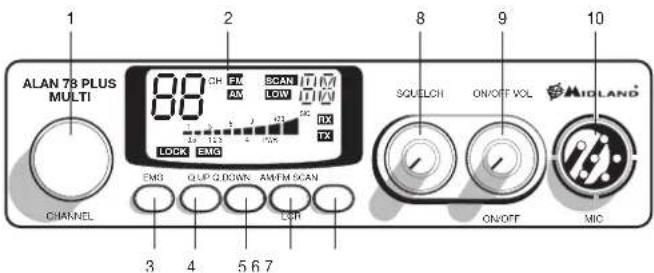

1 ALAN 78 PLUS MULTI CHANNEL 2 88 CH FX SCAN ITM AM LOW ITM LOCK ENO 3 4 5 6 7 ON/OFF VOL SQUELCH ON/OFF VOL MIC AM/MR/SCAN ON/OFF

1. Przelacznik kanalow
2. Wielofunkcyjny wyswietlacz

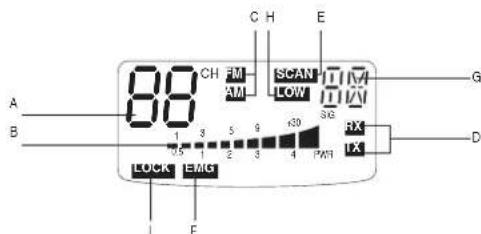

A B 88 CH FM 1 3 5 9 20 30 40 RX LOCK EMG I F C H E LOW RX LX G D

A. Numer aktualnie używanego kanalu
B. Poziom odbieranego i wysylanego sygnalu
C. AM/FM rodzaj emisji
D. RX/TX stan nadawanie / odbior
E. SCAN sygnalizuje działanie skanera

F. EMG pokazuje status kanalow uznanych powszechnie za ratunkowe
G. Wybrany zakres czestotliwości
H. LOW informuje o nadawaniu z mala moca ( funkcja dostępna w niektórych zakresach czestotliwości – patrz Tabela Czestotliwości )
I. LOCK zablokowana możliwość przelaczania kanalow w mikrofonie

1. EMG przycisk pozwala szybko przelaczyc radiotelefon na kanal 9. Przypadkowa zmiana kanalu nie bedzie mozliwa.

4.5. Q UP/Q DOWN przyciski pozwalaja na zmiane kanalow co 10 w gore lub w dol.
6. AM/FM przelacznik sluzy do wyboru rodzaju emisji w modulacji amplitudy AM lub czestotliwości FM.
7. SCAN przelacznik umozliwia szybkie przegladanie kanalow w poszukiwaniu aktywnosci radiowej. Aby skorzystac z tej funkcji :

a) przekrecaj pokretło blokady szumow zgodnie z ruchem wskazowej zegara az do
b) momentu gdy szumy tla stana sie nieslyszalne.
b) nacisnij przycisk SCAN; na wyswietlaczu pojawi sie znak SCAN

Skaner zatrzyma sie gdy znajdzie sygnal mocniejszy od poziomu blokady szumow. Funkcje wylacza sie tym samym przyciskiem lub zmieniajac kanal albo wciskajac nadawanie.

1. SQUELCH pokretło reguluje poziom blokady szumow. Prawidlowe ustawienie polega na powolnym przekrecaniu pokretła z lewego skrajnego położenia zgodnie z ruchem wskazowek zegara do momentu az szumy tla przestana byc słyszalne. Dalsze przekrecanie spowoduje, ze slabe sygnały od dalszych korespondentów nie beda odbierane.
2. ON/OFF VOL pokretło wlacza/wylacza radiotelefon i reguluje sile głosu. W pozycji OFF urządzenie jest wylaczone. Przekrecanie zgodnie z ruchem wskazowek zegara powoduje najpierw włączenie radiotelefonu a potem wzrost poziomu odsłuchiwanych w głosniku dzwiekow.
3. Gniazdo mikrofonowe: tu należy podlaczyc wtyk mikrofonu.

PANEL TYLNY

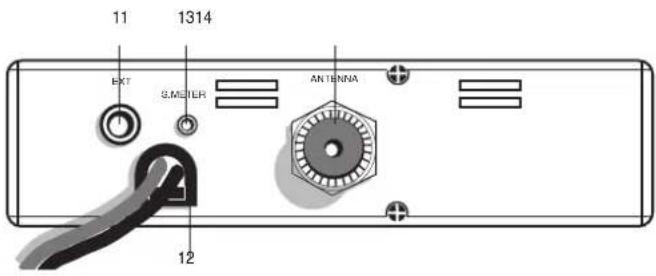

11 1314 EXT S.MILTER ANTENNA 12

1. Gniazdo EXT zewnętrznego głosnika (wlozenie wtyku automatycznie wylacza wbudowany głosnik wewnętrzny).
2. Kabel zasilający 12.6 V DC.
3. Gniazdo miernika sygnalu - pozwala podlaczyc zewnętrzny miernik.
4. Gniazdo antenowe ( zlacze SO239 ).

MIKROFON

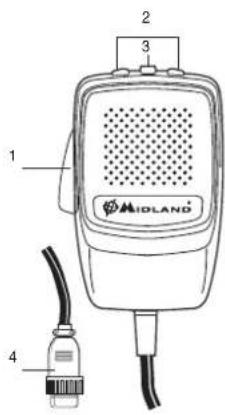

MIDLAND 1 2 3 4

1. PTT przycisk włączający nadawanie.
2. UP/DOWN przyciski zmiany kanalow.
3. LOCK przycisk blokujacy działanie sasiednich, sluzacych do zmiany kana-low.
4. Wtyk mikrofonowy 6-pin.

INSTALACJA

Przed przystapieniem do montazu radiotelefonu w samochodzie należy starannie wybrac najlepsze dla niego miejsce. Dostep do elementow sterujących powinien byc swobodny, a manipulacja nimi nie moze utrudniac prowadzenia pojazdu. Do zamontowania moze posluzyc obejma bedaca w komplecie albo odpowiednia kieszen, pozwalajaca na szybkie wyjmowanie urządzenia. Obejma lub kieszen powinna byc mocowana blisko metalowych czesci samochodu. Wszystkie sruby, z dwoma mocujacymi radio włącznie, musza byc mocno dokrecone.

ZASILANIE

Przed podlaczeniem zasilania upewnij sie, ze radiotelefon jest wyłaczony (pokretło w pozycji OFF). Zasilanie pradem stalym wymaga bacznego zwrocenia uwagi na polaryzacje nawet jeśli urządzenie posiada odpowiednie zabezpieczenia.

Czerwony - biegun dodatni (+). Czarny - biegun ujemny (-).

Tych samych kolorow użyto na akumulatorze i w skrzynce bezpiecznikow w samochodzie dla oznaczenia polaryzacji. Lacz ze soba tylko kable w tym samym kolorze.

UWAGA: Zaleca sie zamontowanie radia w miejscu zapewniajacym jak najlepsza wentylacje.

INSTALOWANIE ANTENY

1. Montuj antene zawsze w mozliwie najwyzszym punkcie.
2. Dluzsza antena zapewnia z reguly dalsza lacznosc.
3. Montuj antene dokładnie w centrum wybranej powierzchni.
4. Prowadz kabel antenowy z dala od zrodel zaklocen takich jak aparaty zaplonowe itp.
5. Upewnij sie, ze oplot kabla (masa) jest polaczony z metalowymi czesciami nadwozia.
6. Podczas instalacji chron kabel przed uszkodzeniem.

UWAGA: Aby uniknac zniszczenia radiotelefonu ( tranzystora mocy ) nigdy nie

uzywaj go bez właściwie podlaczonej, dobrze zestrojonej anteny. Zaleca sie okresowe ogledziny kabla i sprawdzenie wartosci Wspolczynnika Fali Stojacej (SWR).

WYMIANA BEZPIECZNIKA

Jeżeli wymieniasz bezpiecznik na przewodzie zasilającym, uży bezpiecznika F 2A 250V. Parametry i symbol bezpiecznika uwidocznione sa na naklejce.

F2A 250V +

UZYTKOWANIE RADIOTELEFONU

1. Podlacz mikrofon do gniazda w przednim panelu.
2. Upewnij sie, ze antena jest podlaczona właściwie i dobrze zestrojona.
3. Sprawdz, czy pokretło blokady szumow SQUELCH znajduje sie w skrajnym, lewym polozeniu.
4. Wlacz radiotelefon i ustaw odpowiedni dla siebie poziom głosnosci.
5. Wybierz kanal na ktorym chcesz nawiazac lacznosc.
6. Chcac nadawac trzymaj wcisniety przycisk PTT i mow w normalny sposob.
7. Zwalniajac przycisk PTT przelaczasz radiotelefon na odbior.

WYBIERANIE PRZEDZIALU CZESTOTLIWOSCI

Przedzial czestotliwości jest wybrany przez importera radiotelefonow zgodnie z prawem obowiazującym na terenie wprowadzania ich do obrotu.

Ponizej wyszczegolniono rozne ustawienia stosowane w krajach Europy.

Uwaga ^1 : Jezeli wybierzesz standard dopuszczjacy prace tylko w modulacji FM przycisk zmiany emisji AM/FM pełni funkcje przywolania ostatnio używa-nego kanalu.

TABELA CZESTOTLIWOSCI

WYSWIETLANE OZNACZNIE	KRAJ, ZAKRES
I Wlochy 40 kanalow AM/FM, 4 W
I2 Wlochy 34 kanaly AM/FM, 4 W
D Niemcy 80 kanalow FM, 4 W/12 kanalow AM, 1W
D2 Niemcy 40 kanalow FM, 4 W/12 kanalow AM, 1W
D3 Niemcy 80 kanalow FM, 4 W/40 kanalow AM, 1W
D4 Niemcy 80 kanalow FM, 4 W/40 kanalow AM, 4W
EU Europa 40 kanalow FM, 4 W/40 kanalow AM, 1 W
EC CEPT 40 kanalow FM, 4 W
E Hiszpania 40 kanalow AM/FM, 4 W
F Francja 40 kanalow FM, 4 W/40 kanalow AM, 1 W
PL Polska 40 kanalow AM/FM, 4 W, "0"
PX Polska czterystukanalowa AM/FM, 4 W, "0"
RU Rosja czterystukanalowa AM/FM, 4 W
SW Szwecja 24 kanaly FM, 4 W, 31 MHz
UK Wielka Brytania 40 kanalow FM, 4 W, angielski zakres + europejski

Uwaga! 40ch AM/FM 4W (czestotliwości polskie) - dostępne tylko w urządzeniach sprzedawanych w Polsce.

Wersja czterystukanalowa dostępna na rynki zagraniczne.

DANE TECHNICZNE

OGOLNE

Ilosc kanalow (Patrz tabela)

Zakres czestotliwości*......26.960-27.400 (26.565 - 27.99125) MHz

Cykl pracy (% na 1 godzine) ......TX 5% - RX 5% - Stand-by 90%

Kontrola czestotliwości Petla fazowa PLL

Temperatura pracy....-10/+55 °C

Zasilanie....12.6 V prad staly ± 10 %

Wymiary zewnętrzne 180x35x140 mm

Waga 0,85kg

ODBIORNIK

System odbioru......superheterodyna z podwojna przemiana czestotliwości

Czestotliwości posrednie....10.695 MHz i 455 kHz

Czulosc 0,5 μV przy 20dB SINAD w AM/FM

Moc wyjsciowa audio....2,0 W, 8 W

Znieksztalcenia akustyczne .... < 8 % przy 1 kHz

Tlumienie czestotliwości lustrzanej....65 dB

Separacja kanalow....65 dB

Odstep sygnal/szum....45 dB

Pobor pradu przy odbiorze....250 mA

NADAJNIK

Moc wyjsciowa 4 W max

Mudulacja ......FM: 1.8 kHz ± 0.2 kHz - AM: 85% do 95%

Pasmo przenoszenia 300 Hz/3 KHz

Impedancja wyjsciowa.... 50 W

Odstep sygnal/szum....min 40 dB

Pobor pradu 1100mA

* (pokrywa wszystkie legalne pasma w UE)

Dane mogą ulec zmianie bez uprzedzenia.

W okablowaniu należy umieścić urządzenie pozwalające na natychmiastowe

odłączenie radiostacji.

Urządzenie odłączające powinno równocześnie odłącać oba bieguny.

Producent CTE International deklaruje, że Alan 78 Plus Multi B jest zgodny z Wymaganiami Zasadniczymi i stosownymi postanowieniami dyrektywy 99/05/EC.
