MANUAL DE USUARIO Alan 78 Plus Multi B MIDLAND

Italia - Restricciones al uso - De acuerdo con el Piano Nazionale di Ripartizione delle Frequenze, publicado en la G.U. n° 169 - Supplemento Ordinario 146 - del 20 de julio de 2002 - nota 49G -, por el estándar en la modalidad AM se deberá utilizar un sistema radiante que tenga una ganancia conjunta no superior a -6dB (es.: con antena "PC8" con cable original)

INDICE

Introduzione Pag. 1

Funciones y posición de los controles Pag. 2

Instalación Pag. 4

Alimentación Pag. 4

Instalación de la antena Pag. 4

Funcionamiento del transceptor Pag. 4

Selección de la banda de frecuencias Pag. 4

Tabla de bandas disponibles Pag. 5

Especificaciones Pag. 6

El ALAN 78PLUS MULTI B representa el máximo exponente en la nueva generación de equipos CB al haberse utilizado en su diseño y producción la más avanzada tecnología en ingeniería electrónica.

Dotado de todos los controles y funciones necesarios para satisfacer al más exigente de los radioaficionados, la calidad de los materiales empleados en su fabricación así como su versatilidad y funcionalidad le harán disfrutar de excelentes momentos de radio a la vez que generará una sana envidia entre sus colegas.

El ALAN 78PLUS MULTI B es un equipo electrónico de alta calidad, construido con los mejores componentes. La circuitería es de estado sólido montada sobre robustas placas de circuito impreso. Su diseño le permitirá trabajar con esta unidad durante muchos años, sin merma alguna en sus prestaciones.

El moderno circuito PLL utiliza una nueva técnica para generar todas la gama de frecuencias requerida con un mínimo de cristales. El resultado es un control más eficiente de la frecuencia y una fiabilidad insuperable.

Estamos convencidos de que acaba de adquirir uno de los mejores equipos CB que existen en el mercado. Disfrútelo muchos años.

La utilización de transceptores CB27, está supeditada a la obtención de la correspondiente licencia administrativa.

Para obtener toda la información necesaria al respecto, diríjase a la Jefatura Provincial de Telecomunicaciones de su provincia.

También podrá obtener toda la información que necesite llamando al 913 461 500 o bien, en la página web del Ministerio de Ciencia y tecnología www.sgc.mfom.es/directorio/directorio.htm, donde encontrará un práctico acceso a los datos de todas las Jefaturas Provinciales.

Asimismo, tanto nuestra página web www.alan.es como el teléfono de atención al cliente 902 384878, le mantendrán puntualmente informado de las novedades legales y los requisitos necesarios para éste y otros trámites relacionados con la CB.

FUNCIONES Y POSICIÓN DE LOS CONTROLES

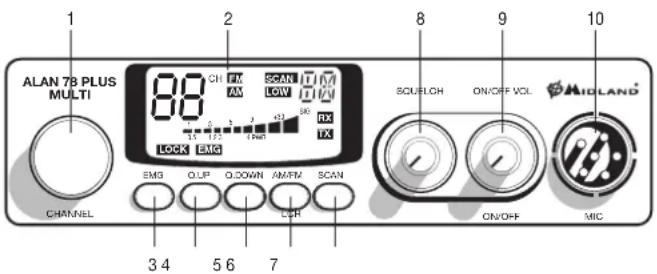

1 ALAN 78 PLUS MULTI CHANNEL 2 88 CH FM AM SCAN LOW DM RX LCK EMG 3 4 O.LP O.CDOWN AMFM SCAN LCR 8 9 SCREWCH ON/OFF VOL. MIDLAND® ON/OFF MIC 3 4 5 6 7

1. Selector de canales

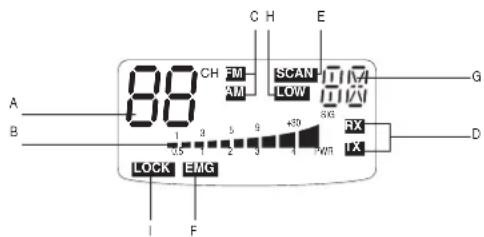

2. Pantalla retroiluminada multifunción. Muestra:

A. El número del canal seleccionado.
B. La intensidad de la señal recibida y la potencia de la señal transmitida.
C. Modo AM/FM
D. RX / TX: TX = modo de transmisión; RX = modo de recepción
E. Modo de exploración (SCAN)
F. Modo de emergencia (EMG)
G. Indica la banda de frecuencias seleccionada (véase tabla de bandas disponibles)

H. LOW: se visualiza cuando la radio transmite con baja potencia (condición que se da sólo en determinadas bandas de frecuencia – véase tabla de bandas)

I. LOCK: teclado (UP/DOWN) del micrófono bloqueado

1. Botón EMG: Canal de emergencia. Pulse este botón para posicionarse automáticamente en el CH 9 (canal de emergencia). La pantalla muestra "EMG". Con esta función activada, el selector de canales queda inhabilitado.
   4-5. Botones Q.UP/Q.DOWN: Para saltar rápidamente 10 canales hacia arriba (Q.UP) o 10 canales hacia abajo (Q.DOWN).
2. Botón AM/FM (LCR): Sirve para seleccionar el tipo de modulación deseada: AM o FM. Si mientras se enciende el equipo se pulsa juntamente con la tecla "SCAN", selecciona la banda operativa. La selección se visualizará en el display.

Si selecciona una banda de frecuencia que opera sólo en modo FM, la tecla "AM/FM" activa la función LCR (llamada del último canal seleccionado)

1. Botón SCAN (exploración): Con esta función activada el equipo busca automáticamente los canales ocupados.

Gire hacia la derecha el botón del silenciador (SQUELCH) hasta que desaparezca el ruido de fondo.

Pulse el botón SCAN: el transceptor efectuará el barrido automático de todos los canales hasta que en alguno de ellos encuentre una señal. Tres 3 segundos después del cese de ésta, el equipo reanudará automáticamente la exploración. Si desea detenerla, pulse el PTT. Si mientras se enciende el equipo se pulsa juntamente con la tecla "AM/FM", selecciona la banda operativa. La selección se visualizará en el display

1. Control SQUELCH (silenciador): Para obtener la máxima sensibilidad del receptor, este control debe regularse exactamente en el punto en que desaparece el ruido de fondo.
2. Control ON/OFF Volume (encendido y volumen): En la posición OFF el transceptor está apagado. Gire este control hacia la derecha para encender la unidad. Gírelo todavía un poco más hacia la derecha para alcanzar el nivel de audio deseado. Con el selector PA-CB en la posición PA, el botón controla el nivel de salida de audio.
3. Toma para el micrófono: Inserte el conector del micrófono.

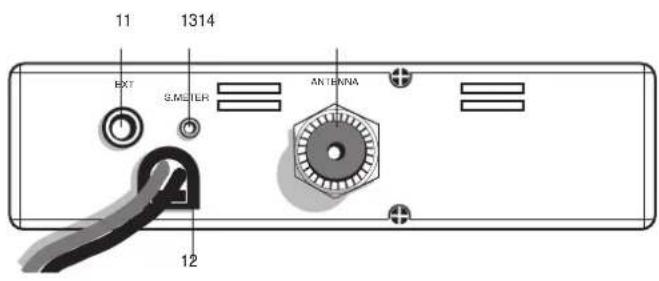

PANEL POSTERIOR

11 1314 EXT S.METER ANTENNA 12

1. Jack EXT: para la conexión de un altavoz externo (al conectar el altavoz externo, el interno queda desactivado.
2. Power 12.6 VCC: Entrada de alimentación.
3. Jack S.Meter: Permite la conexión de un medidor de señal externo.
4. Conector de antena: (Conector tipo SO239).

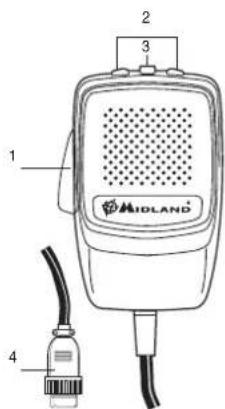

MICRÓFONO

1 2 3 4 MIDLAND

1. PTT: botón de transmisión
2. Pulsadores UP/DOWN: Selector manual de canales.
3. Tecla LOCK: permite bloquear los pulsadores UP/DOWN del micrófono
4. Conector del micrófono de 6 pines

INSTALACIÓN

La seguridad y la facilidad son las consideraciones primordiales para efectuar el montaje de cualquier equipo móvil. Todos los controles deben ser fácilmente accesible al operador, sin que ello interfiera en la correcta conducción del vehículo. Seleccione la posición adecuada del vehículo donde instalar el transceptor y use el soporte suministrado o eventualmente un soporte deslizante (opcional). Coloque los tornillos de retención. El soporte de fijación debe estar en contacto con las partes metálicas.

Atención: le recordamos que está totalmente prohibido utilizar micrófonos de mano en las comunicaciones móviles (en vehículos). Existe a su dispoción un "kit manos libres" original MIDLAND que le permitirá utilizar la radio sin necesidad de apartar las manos del volante, manteniendo las prestaciones del equipo y aumentando considerablemente tanto su seguridad como la del resto de conductores.

ALIMENTACIÓN

Asegúrese de que el transceptor está apagado. En la alimentación de corriente continua es muy importante observar la polaridad incluso si la unidad está protegida contra una inversión accidental:

Rojo = polo positivo (+); Negro = polo negativo (-)

Los mismos colores se encuentran presentes en la batería y en la caja de fusibles del vehículo. Conecte correctamente el terminal del cable a la batería.

INSTALACIÓN DE LA ANTENA

1. Instale la antena lo más alta posible.
2. Cuanto más larga sea la antena, mejores prestaciones obtendrá.
3. Si es posible, monte la antena en el centro de la superficie escogida.
4. Mantenga el cable de antena a resguardo de fuentes de ruido, tales como el encendido del coche, etc.
5. Asegúrese de que dispone de una sólida conexión a masa metal a metal.
6. Evite que se dañe el cable durante la instalación de la antena.

Advertencia: Para evitar provocar daños, nunca opere su radio sin que esté

conectada a una antena adecuada. Se recomienda un control periódico del cable y de las ROE.

CAMBIO DEL FUSIBLE

Si debe cambiar el fusible del cable de alimentación, utilice uno del tipo F 2A 250V. Los parámetros y el símbolo del fusible se indican en la siguiente etiqueta:

F2A 250V +

1. Enchufe el micrófono en el jack correspondiente.
2. Asegúrese de que la antena esté conectada al equipo.
3. Verifique que el control del silenciador esté girado completamente hacia la izquierda.
4. Encienda la unidad y ajuste el control de volumen.
5. Seleccione el canal deseado.
6. En ausencia de señal, ajuste el silenciador (squelch) para eliminar el ruído de fondo.
7. Para transmitir, pulse el botón PTT y hable a unos 10cm del micrófono y con un tono de voz normal.
8. Para recibir, libere el botón PTT.

SELECCIÓN DE LA BANDA DE FRECUENCIAS

La selección de la banda de frecuencias debe ser acorde al país de uso del equipo.

Procedimiento:

a) Apague el equipo
b) Enciéndalo mientras pulsa las teclas "AM/FM" y "SCAN"

c) Seleccione la banda deseada girando el mando "CHANNEL" (consulte la tabla de las bandas disponibles).
d) Pulse la tecla "AM/FM" para confirmar la selección

NOTA ^1 : en la banda de frecuencia UK se puede seleccionar directamente la banda EC pulsando la tecla "AM/FM" durante 2 segundos

NOTA²: si selecciona una banda de frecuencia que opera sólo en modo FM, la tecla "AM/FM" activa la función LCR (llamada del último canal seleccionado)

TABLA DE BANDAS DISPONIBLES

Sigla en el display País

I Italia 40 CH AM/FM 4W

I2 Italia 34 CH AM/FM 4W

D Alemania 80 CH FM 4W / 12 CH AM 1W

D2 Alemania 40 CH FM 4W / 40 CH AM 1W

D3 Alemania 80 CH FM 4W / 40 CH AM 1W

D4 Alemania 80 CH FM 4W / 40 CH AM 4W

EU Europa 40 CH FM 4W / 40 CH AM 1W

EC CEPT 40 CH FM 4W

E España 40 CH AM/FM 4W

F Francia 40 CH FM 4W / 40 CH AM 1W

PL Polonia 40 CH AM/FM 4W

UK Reino Unido 40 CH FM 4W frecuencias UK + 40 CH CEPT FM 4W

¡ATENCIÓN! El estándar reconocido en todos los países europeos es 40CH FM 4W (EC) - vea la tabla "Restricciones al uso"

ESPECIFICACIONES

Generales

Canales......(ver la tabla)

Rango de frecuencias....26.965-27.405 MHz

Ciclo de trabajo (% en 1 hora)....TX 5% - RX 5% - Stand-by 90%

Control de frecuencia ...... PLL

Gama de temperaturas de operación....-10 °C a +55 °C

Tensión CC de entrada....12.6 Vcc ± 10%

Tamaño....180 x 35 x 140 mm

Peso 0.850 Kg

Receptor

Sistema de recepción...... Conversión dual superheterodina

Frecuencia intermedia....Primera FI: 10.695 MHz .....Segunda FI: 455 KHz

Sensibilidad....0.5 μV @ 20 dB SINAD en modo FM

0.5 μV @ 20 dB SINAD en modo AM

Potencia de salida de audio a 10% THD....2.0 W @ 8 Ohmios

Distorsión de audio...... Menos de 8% @ 1 KHz

Rechazo de imagen 65 dB

Rechazo del canal adyacente 65 dB

Relación señal/ruido....45 dB

Consumo en espera....250 mA

Transmisor

Potencia de salida....4W max

Modulación ......AM: desde 85% a 95% - FM: 1.8 KHz ± 0.2 KHz

Respuesta de frecuencia....300 Hz/3 KHz

Impedancia de salida....RF 50 Ohmios no balanceados

Relación señal/ruido.... 40 dB mínimo

Consumo 1100 mA

Todas las especificaciones están sujetas a cambio sin previo aviso.

El cable de alimentación incorpora un dispositivo de fácil desconexión.

Dicho dispositivo desconecta los dos polos simultáneamente.

“CTE International SRL, declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, transpuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de noviembre”.
