BEDIENUNGSANLEITUNG Alan 78 Plus Multi B MIDLAND

Italien - Nutzungshinweis - Entsprechend der Italienischen Frequenzverteilungstabelle, herausgegeben in G.U., No. 169, Anhang 146 vom 20. Juli 2002, Note 49 G, darf bei Standard in AM Modulation nur ein Antennensystem von nicht mehr als -6dB Gewinn benutzt werden, wie z.B. der Antennentyp "PG 8" mit Originalkabel

Funktion und Lage der Bedienelemente Seite 2

Einbau des ALAN 78PLUS MULTI B im Kraftfahrzeug Seite 4

Anschluß an die Spannungsversorgung Seite 4

Montage der Antenne Seite 4

Bedienung Ihres ALAN 78PLUS MULTI B Seite 4

Auswahl der Frequenzbänder Seite 5

Frequenztabelle Seite 5

Technische Daten Seite 6

Ihr CB-Mobilfunkgerät ALAN 78PLUS MULTI B verkörpert den aktuellen Stand der Entwicklung auf dem Gebiet der Funkgerätetechnik. Dank der kompakten Abmessungen und der kompromißlosen Auslegung für den Mobilbetrieb wird die besondere Leistungsfähigkeit auf allen CB-Kanälen sichergestellt. Sie haben ein elektronisches Qualitätsprodukt vor sich, das professionell konstruiert und mittels ausgesuchter, erstklassiger Komponenten gebaut worden ist. Eine leistungsfähige Halbleitertechnik mit aktueller PLL-Schaltung ermöglicht durch ihre hohe Frequenzkonstanz und dem Aufbau auf einer stabilen Leiterplatte einen jahrelang störungsfreien Betrieb Ihres Gerätes.

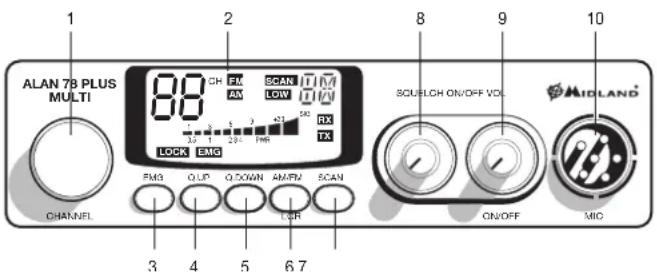

FUNKTION UND LAGE DER BEDIENELEMENTE

1 ALAN 78 PLUS MULTI 2 8 9 10 SCU/ELCH ON/OFF VOL. MIDLAND LOCK SMG FMG O.LP O.CDOWN AM/FM SCAN ON/OFF MIC CHANNEL 3 4 5 6 7

1. Kanalwahlschalter: mit diesem Schalter lassen sich die Kanäle einstellen.

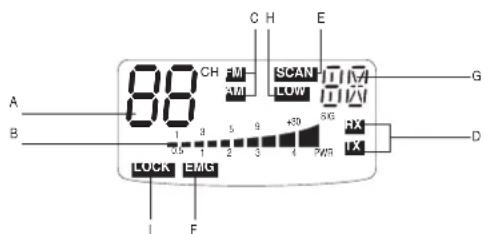

2. Multifunktions-Display mit Hintergrundbeleuchtung. Im Display werden die folgenden Informationen angezeigt:

A B 88 CH M MM SCAN LOW T1W G RX TX D LOCK EMG I F

A. Zweistellige Kanalanzeige
B. Relative Empfangsfeldstärke und Sendeleistung
C. AM/FM-Betriebsart
D. RX-/TX-Anzeige: TX = Sendebetrieb, RX = Empfangsbetrieb

E. SCAN-Betrieb, Suchlauf nach belegten Kanälen
F. EMG-Kanal, Fernfahrer-/Notruf-Kanal
G. Zeigt das gewählte Frequenzband an.
H. LOW: erscheint, wenn das Funkgerät auf niedrige Ausgangsleistung schaltet (betrifft nur bestimmte Frequenzbänder – siehe Frequenztabelle)

I. LOCK: Aktivierung der Mikrofon-Tastaturverriegelung (UP/DOWN).

1. Kanal 9 Direkttaste, EMG: Auf Knopfdruck läßt sich der Notrufkanal 9 direkt einschalten. In der Anzeige erscheint der Schriftzug "EMG". Ein anderer Kanal läßt sich nicht einstellen, solange der EMG-Kanal aktiv ist.
2. 1. 10-Kanal-Tasten, Q.UP und Q.DOWN: Drücken der Q. UP-Taste schaltet 10 Kanäle höher, Q. DOWN schaltet 10 Kanäle tiefer.
3. Taste "AM/FM" (LCR): Zur Auswahl der gewünschten Betriebsart (AM/FM). Hält man beim Einschalten die Tasten "AM/FM" und "SCAN" gleichzeitig gedrückt, kommt man in die Frequenzbandauswahl. Die entsprechende Wahl wird im Display angezeigt.

Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste "AM/FM" statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall – Aufruf des zuletzt genutzten Kanals).

1. Suchlauftaste, SCAN: Durch Einschalten des Suchlaufbetriebs lassen sich belegte Kanäle automatisch suchen. Dazu muß die Rauschsperre so aktiviert sein, daß das Hintergrundrauschen unterdrückt wird. Drücken der Scan-Taste startet den Suchlauf. Der Suchlauf stoppt, sobald ein belegter Kanal gefunden ist. Hält man beim Einschalten die Tasten "AM/FM" und "SCAN" gleichzeitig gedrückt, kommt man in die Frequenzbandauswahl. Die entsprechende Wahl wird im Display angezeigt.
2. Rauschsperre, Squelch: Um die höchstmögliche Empfangsempfindlichkeit zu nutzen, muß der Regler so eingestellt werden, daß das Hintergrundrauschen gerade unterdrückt wird.
3. Ein/Aus-Schalter, Lautstärkeregler: In der Stellung "OFF" ist Ihr ALAN 78PLUS MULTI B ausgeschaltet. Durch Drehen des Reglers im Uhrzeigersinn wird das Gerät eingeschaltet. Weiteres Drehen im Uhrzeigersinn erhöht die Wiedergabelautstärke nach Wunsch.
4. Mikrofonbuchse: Hier wird der Stecker des Mikrofons eingesteckt.

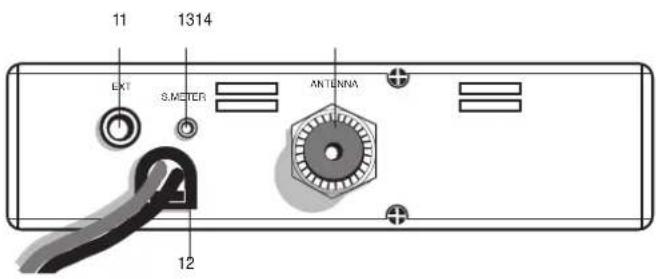

GERÄTERÜCKSEITE

11 1314 LXT S.METER ANTUNNA 12

1. Anschluß für externen Lautsprecher, EXT: An diese Buchse kann ein externer Wiedergabelautsprecher angeschlossen werden. Der eingebaute Lautsprecher schaltet sich dann automatisch ab.
2. Buchse zum Anschluß der Spannungsversorgung, Power 12.6 V: über diese Buchse wird das 12 V Anschlußkabel mit dem Gerät verbunden.
3. S-Meter-Anschluß, S. Meter: An diese Buchse kann ein externes S-Meter angeschlossen werden.
4. Antennenbuchse (SO 239): Hier wird der Stecker des Antennenkabels mit dem ALAN 78PLUS MULTI B verbunden.

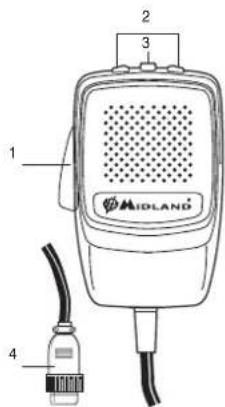

MIKROFON

1 2 3 4 MIDLAND

1. PTT: Taste zur Sende-/Empfangsumschaltung
2. UP-/DOWN-Tasten: Kanalwahltasten
3. Taste LOCK: Verriegelung der Tasten UP/DOWN am Mikrofon
4. 6-poliger Mikrofonanschluß

EINBAU DES ALAN 78PLUS MULTI B IM KRAFT-FAHRZEUG

Einfache Bedienbarkeit ohne Beeinträchtigung der Verkehrssicherheit sollte beim Fahrzeugeinbau im Vordergrund stehen. Suchen Sie eine geeignete Einbauposition in Ihrem Fahrzeug und bauen Sie Ihr ALAN 78PLUS MULTI B mit Hilfe des Halte-bügels allein oder unter Verwendung der Führungsschienen ein. Der Haltebügel sollte möglichst Verbindung mit Metallteilen der Karosserie haben.

ANSCHLUß AN DIE SPANNUNGSVERSORGUNG

Stellen Sie zunächst sicher, daß Ihr ALAN 78PLUS MULTI B ausgeschaltet ist. Es ist ganz wichtig, daß Sie den Anschluß des Stromkabels polaritätsrichtig vornehmen. Dies gilt auch dann, wenn Ihr Gerät gegen mögliche Verpolung geschützt ist:

Rote Kabelader = Pluspol (+)

Schwarze Kabelader = Minuspol (-)

Die gleichen Farben finden Sie an den Batteriepolen und manchmal auch im Sicherungskasten Ihres Fahrzeugs. Schließen Sie die Kabelenden besonders sorgfältig an die Stromversorgung des Fahrzeugs an.

ACHTUNG: Es wird empfohlen, das Gerät an einem Ort mit sehr guter Luftzirkulation anzubringen.

MONTAGE DER ANTENNE

1. Wählen Sie den Antennenstandort so hoch wie möglich.
2. Je größer die mechanische Länge der Antenne ist, desto besser wird die Leistung sein.
3. Falls möglich, montieren Sie die Antenne in der Mitte der gewählten Montagefläche.
4. Verlegen Sie das Antennenkabel möglichst weit entfernt von störenden Aggregaten (Zündung, elektrischen Verbrauchern usw.).
5. Stellen Sie sicher, daß metallisch leitende Teile des Antennenfußes

einen möglichst großflächigen Kontakt zum metallisch blanken Karosserieblech haben.

1. Achten Sie darauf, daß das Antennenkabel bei der Montage nicht beschädigt wird und sich durch Vibrationen im Fahrbetrieb nicht durchscheuern kann.

WARNUNG!: Um Schäden zu vermeiden, sollten Sie Ihr ALAN 78PLUS MULTI B niemals ohne geeignete CB-Antenne betreiben. Darüber hinaus empfehlen wir Ihnen, das Antennenkabel sowie das Stehwellenverhältnis (SWR) in regelmäßigen Abständen zu überprüfen.

SICHERUNG ERSETZEN

Zum Ersetzen der Sicherung im DC-Kabel verwenden Sie bitte eine 2 A Sicherung (Typ "F" für 250 V).

F2A 250V +

BEDIENUNG IHRES ALAN 78PLUS MULTI B

1. Stecken Sie den Mikrofonstecker in die Mikrofonbuchse Ihres ALAN 78PLUS MULTI B.
2. Stellen Sie sicher, daß Ihre Funkantenne über das Antennenkabel fest und sicher mit dem Antennenanschluß Ihres ALAN 78PLUS MULTI B verbunden ist.
3. Vergewissern Sie sich, daß die Rauschsperre (Squelch) geöffnet ist, d. h. der Regler bis zum Anschlag gegen den Uhrzeigersinn gedreht ist.
4. Schalten Sie Ihr ALAN 78PLUS MULTI B ein und stellen Sie die Wiedergabelautstärke nach Ihren persönlichen Wünschen ein.
5. Stellen Sie den gewünschten Funkkanal ein.
6. Zum Senden drücken Sie die PTT-Taste und besprechen das Mikrofon mit normaler Lautstärke und Tonlage.
7. Zum Empfangen lassen Sie einfach die PTT-Taste wieder los.

AUSWAHL DER FREQUENZBÄNDER

Bei der Auswahl der Frequenzbänder sind die Vorschriften der Länder zu beachten, in denen das Funkgerät betrieben wird.

Vorgehensweise:

1. Schalten Sie das Funkgerät aus.
2. Schalten Sie das Funkgerät wieder ein und halten Sie dabei gleichzeitig die Tasten „AM/FM“ und „SCAN“ gedrückt.
3. Drehen Sie den Kanalwahlschalter "CHANNEL" und wählen Sie das gewünschte Frequenzband aus (siehe Frequenzbandtabelle).
4. Drücken Sie die Taste "AM/FM", um die Auswahl zu bestätigen.

NOTIZ': Auf dem Frequenzband UK besteht die Möglichkeit das Frequenzband EC (CEPT) direkt auszuwählen. Halten Sie dazu die Taste "AM/FM" ca. zwei Sekunden gedrückt.

NOTIZ ^2 : Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste "AM/FM" statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall – Aufruf des zuletzt genutzten Kanals).

FREQUENZTABELLE

Anzeige im Display Land

I Italien 40 Kanäle AM/FM 4 Watt

I2 Italien 34 Kanäle AM/FM 4 Watt

D Deutschland 80 Kanäle FM 4 Watt / 12 Kanäle AM 1 Watt

D2 Deutschland 40 Kanäle FM 4 Watt / 12 Kanäle AM 1 Watt

D3 Deutschland 80 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt

D4 Deutschland 80 Kanäle FM 4 Watt / 40 Kanäle AM 4 Watt

EU Europa 40 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt

EC CEPT 40 Kanäle FM 4 Watt

E Spanien 40 Kanäle AM/FM 4 Watt

F Frankreich 40 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt

PL Polen 40 CH AM/FM 4Watt

UK England 40 Kanäle FM 4 Watt Englische Frequenzen + EC 40 Kanäle FM 4 Watt CEPT Frequenzen

ZULASSUNG: Das ALAN 78PLUS MULTI B ist entsprechend den europäischen Bestimmungen in allen Ländern notifiziert, die die europäische R&TTE Direktive anwenden und darf entsprechend den landesüblichen Bestimmungen benutzt werden. In Deutschland ist für den Betrieb in den deutschen Programmiereinstellungen d1....d4 (ab Freigabe) als Mobilfunkgerät keine Anmeldung mehr erforderlich. Einschränkungen gelten für die Kanäle 41 -80 bei Feststationen in Grenznähe. Der Betrieb in der Programmierstellung EC ist in Deutschland und in den meisten europäischen Ländern für Reisende anmelde- und gebührenfrei.

TECHNISCHE DATEN

Allgemeine Daten

Kanäle....(siehe die Frequenztabelle)

Frequenzbereich* 26.565-27.99125 MHz

Frequenzbelegungsdauer (% pro 1 Stunde) .....TX 5% - RX 5% - Stand-by 90%

Frequenzerzeugung....PLL-System

Betriebstemperatur 10°C - +55°C

Spannungsversorgung......nom. 12.6 V DC +/- 10%

Abmessungen 180x35x140 mm (BxHxT)

Gewicht 0,850 kg

Empfänger

Empfangsprinzip ....Doppelsuper

Zwischenfrequenzen 1. ZF: 10,695 MHz • 2. ZF: 455 kHz

Empfindlichkeit 0,5 μV bei 20 dB SINAD

NF-Wiedergabeleistung 2 W an 8 Ohm, 10 % Klirr

Wiedergabeverzerrungen......weniger als 8% bei 1 kHz

Spiegelfrequenzunterdrückung 65 dB

Nachbarkanaldämpfung 65 dB

Geräuschspannungsabstand 45 dB

Ruhestromaufnahme 250 mA

Sender

Sendeleistung....4 W max

Modulation....FM: 1,8 kHz +/-200 Hz AM: von 85% bis 95%

Sendefrequenzgang....300 Hz/3 KHz

Ausgangsimpedanz (HF) 50 Ohm, unsymmetrisch

Geräuschspannungsabstand....mind. 40 dB

Stromaufnahme 1,1 A

* (Abdeckung aller in der EU erlaubten Frequenzbänder)

Abweichungen von den Technischen Daten im Zuge der Weiterentwicklung bleiben vorbehalten.

Direkter Anschluss des Gerätes an DC Netze ist nur über eine entsprechende Sicherung zulässig.

Hiermit erklärt CTE International, dass dieses Gerät den grundlegenden Anforderungen sowie weiteren relevanten Bestimmungen der EU-Richtlinie 99/05/EC entspricht.
