INSTRUKCJA OBSŁUGI SLS 4700 AEG

Instrukcja obsługi...... Strona 28

Przegład elemetów obsługi...... Strona 29

Gwarancja...... Strona 30

ESPAÑOL

ČESKY

Indice

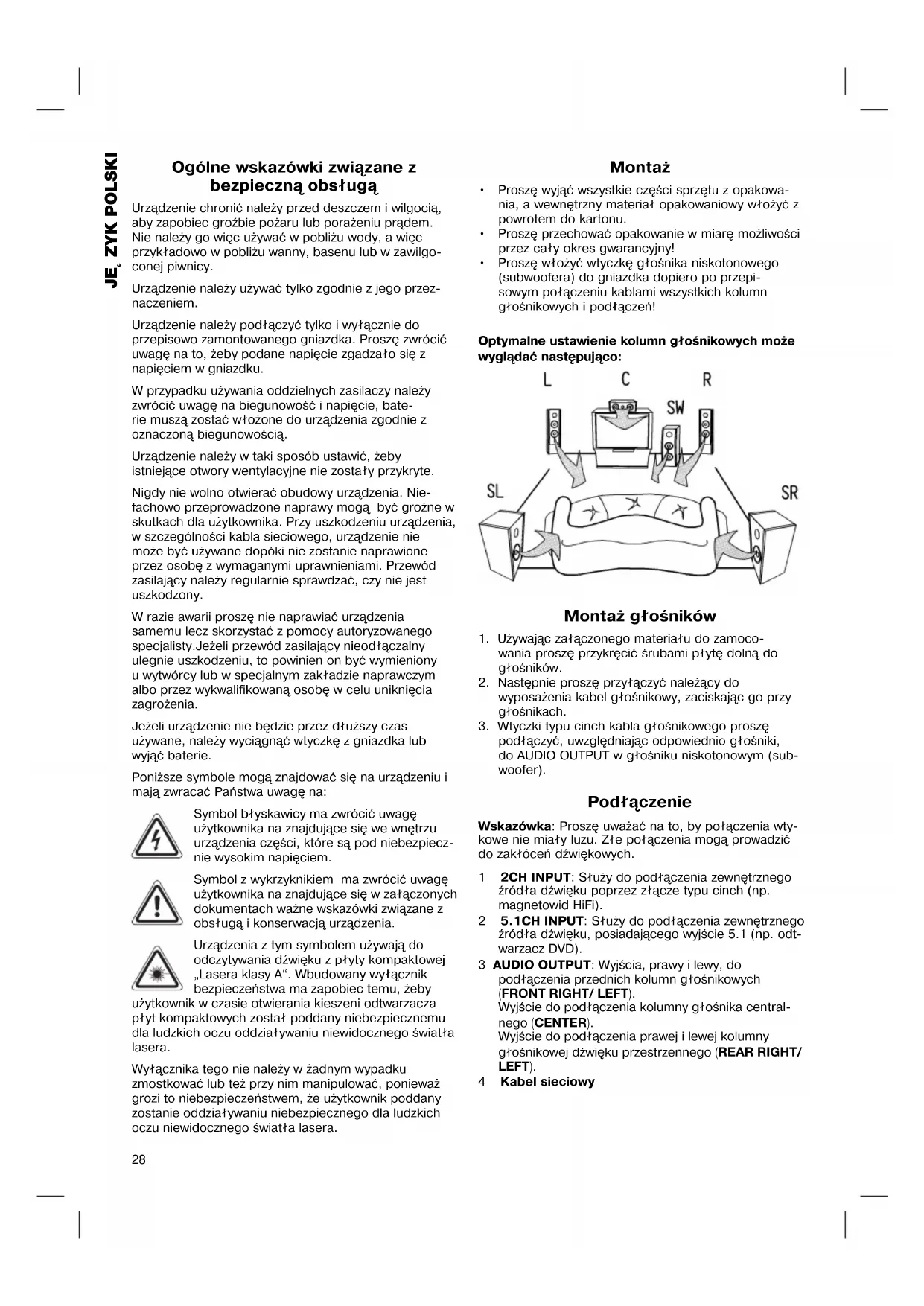

Ogólne wskazówki związane z bezpieczną obsługą

Urządzenie chronić należy przed deszczem i wilgocią, aby zapobiec groźbie pożaru lub porażeniu prądem. Nie należy go więc używać w pobliżu wody, a więc przykładowo w pobliżu wanny, basenu lub w zawilgo-conej piwnicy.

Urządzenie należy używać tylko zgodnie z jego przeznaczeniem.

Urządzenie należy podłączyć tylko i wyłącznie do przepisowo zamontowanego gniazdka. Proszę zwrócić uwagę na to, żeby podane napięcie zgadzało się z napięciem w gniazdku.

W przypadku używania oddzielnych zasilaczy należy zwrócić uwagę na biegunowość i napięcie, baterie muszą zostać włóżone do urządzenia zgodnie z oznaczoną biegunowością.

Urządzenie należy w taki sposób ustawić, żeby istniejące otwory wentylacyjne nie zostały przykryte.

Nigdy nie wolno otwierać obudowy urządzenia. Nie-fachowo przeprowadzone naprawy mogą być groźne w skutkach dla użytkownika. Przy uszkodzeniu urządzenia, w szczególności kabla sieciowego, urządzenie nie może być używane dopóki nie zostanie naprawione przez osobę z wymaganymi uprawnieniami. Przewód zasilający należy regularnie sprawdzać, czy nie jest uszkodzony.

W razie awarii proszę nie naprawiać urządzenia samemu lecz skorzystać z pomocy autoryzowanego specjalisty. Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalnym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

Jeżeli urządzenie nie będzie przez dłuższy czas używane, należy wyciągnąć wtyczkę z gniazdka lub wyjąć baterie.

Poniższe symbole mogą znajdować się na urządzeniu i mają zwracać Państwa uwagę na:

Symbol błyskawicy ma zwrócić uwagę użytkownika na znajdujące się we wnętrzu urządzenia części, które są pod niebezpiecznie wysokim napięciem.

Symbol z wykrzyknikiem ma zwrócić uwagę użytkownika na znajdujące się w załączonych dokumentach ważne wskazówki związane z obsługą i konserwacją urządzenia.

Urządzenia z tym symbolem używają do odczytywania dźwięku z płyty kompaktowej „Lasera klasy A”. Wbudowany wyłącznik bezpieczeństwa ma zapobiec temu, żeby

użytkownik w czasie otwierania kieszeni odtwarzacza płyt kompaktowych został poddany niebezpiecznemu dla ludzkich oczu oddziaływaniu niewidocznego światła lasera.

Wyłącznika tego nie należy w żadnym wypadku zmostkować lub też przy nim manipułować, ponieważ grozi to niebezpieczeństwem, że użytkownik poddany zostanie oddziaływaniu niebezpiecznego dla ludzkich oczu niewidocznego światła lasera.

Montaż

• Proszę wyjąć wszystkie części sprzętu z opakowania, a wewnętrzny materiał opakowaniowy włożyć z powrotem do kartonu.
• Proszę przechować opakowanie w miarę możliwości przez cały okres gwarancyjny!
• Proszę włożyć wtyczkę głośnika niskotonowego (subwoofera) do gniazdka dopiero po przepisowym połączeniu kablami wszystkich kolumn głośnikowych i podłączeń!

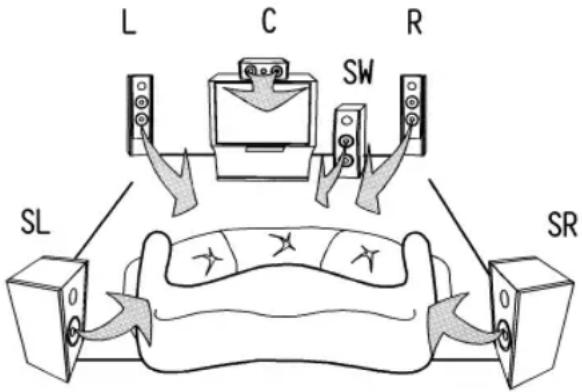

Optymalne ustawienie kolumn głośnikowych może wyglądać następująco:

1. Używając załączonego materiału do zamoco- wania proszę przykręcić śrubami płytę dolną do głośników.
2. Następnie proszę przyłączyć należący do wyposażenia kabel głośnikowy, zaciskając go przy głośnikach.
3. Wtyczki typu cinch kabla głośnikowego proszę podłączyć, uwzględniając odpowiednio głośniki, do AUDIO OUTPUT w głośniku niskotonowym (subwoofer).

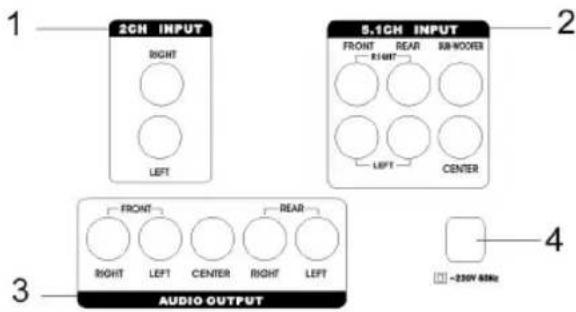

Podłączenie

Wskazówka: Proszę uważać na to, by połączenia wtykowe nie miały luzu. Złe połączenia mogą prowadzić do zakłóceń dźwiękowych.

1 2CH INPUT: Służy do podłączenia zewnętrznego źródła dźwięku poprzez złącze typu cinch (np. magnetowid HiFi).
2 5.1CH INPUT: Służy do podłączenia zewnętrznego źródła dźwięku, posiadającego wyjście 5.1 (np. odtwarzacz DVD).
3 AUDIO OUTPUT: Wyjścia, prawy i lewy, do podłączenia przednich kolumn głośnikowych (FRONT RIGHT/ LEFT).
Wyjście do podłączenia kolumny głośnika centralnego (CENTER).
Wyjście do podłączenia prawej i lewej kolumny głośnikowej dźwięku przestrzennego (REAR RIGHT/LEFT).
4 Kabel sieciowy

1 2CH INPUT RIGHT LEFT 2-1CH INPUT FRONT REAR 30W/OVER RIGHT LEFT CENTER 3 AUDIO OUTPUT FRONT RIGHT LEFT CENTER RIGHT LEFT REAR -230V MHz 4

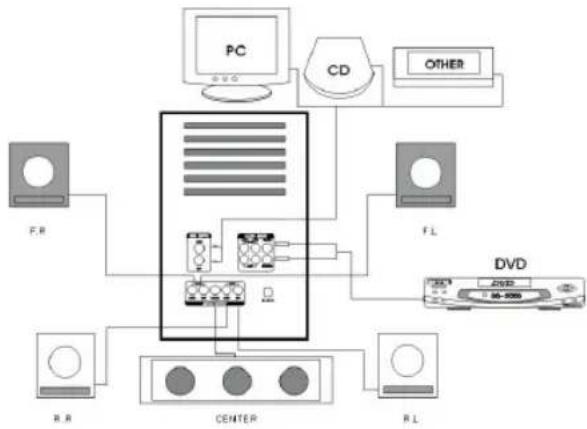

Właściwe ułożenie kabli wygląda następująco:

Po podłączeniu wszystkich kolumn głośnikowych i sprzętu zgodnie z opisem mogą Państwo włożyć wtyczkę sieciową subwoofera do przepisowo zainstalowanego gniazdka z uziemieniem na 230 V, 50 Hz.

Zdalne sterowanie

Wkładanie baterii (nie objęte dostawa)

• Prosze zdjać osłone kieszeni na baterie znajdująca się z tyłu pilota.
• Proszę umieścić w środku 2 baterii typu UM4 „AAA“ 1,5V. Proszę pamiętać o właściwej polarności (patrz spód kieszeni na baterie ewent. wytłoczenie na stronie zewnętrznej)! Jeżeli przez dłuższy czas nie korzystają Państwo z pilota proszę wyjąć baterie, aby zapobiec „wyciekowi” kwasu akumulatorowego.
• Proszę zawsze wymieniać komplet baterii, proszę nie zmieniać tylko jednej baterii.

Uwaga: Baterii nie należy wrzucać do śmieci. Zużyte baterie proszę oddać do punktu zbiórki odpadów specjalnych lub do punktu sprzedaży. Nigdy nie wrzucaj baterii do ognia.

Używając pilota powinni Państwo zwrócić uwagę na to, by między nim a subwooferem nie znajdowały się przedmioty (np. stół, krzesło itd.). Przedmioty te przeszkadzają dotrzeć promieniowi podczerwieni z pilota do odbiornika w subwooferze. W takim przypadku zdalne sterowanie nie jest możliwe.

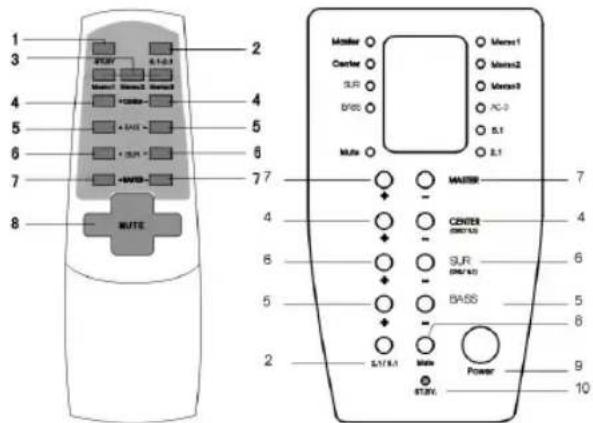

Elementy obsługi na pilocie i panelu przednim urządzenia.

1 ST.BY: Przełącza urządzenie na tryb STANDBY.
2 5.1/2.1: Przełączanie między AC3/DTS, 2.1 i 5.1.
3 MEMO 1-2-3: Do wyboru trzech ustalonych standardowo poziomów głośności.
Wskazówka: Te standardowo ustawione parametry nie mogą być zmienione.
4 CENTER +/-: Tymi przyciskami ustawia się głośność kolumny głośnika centralnego.
5 BASS (SUBWOOFER) +/-: Tymi przyciskami ustawia się głośność subwoofera.
6 SUR (SURROUND) +/-: Tymi przyciskami ustawia się głośność głośników dźwięku przestrzennego.
7 MASTER +/-: Przyciski do ustawiania głośności.
8 MUTE: Tym przyciskiem można wyłączyć głośniki bez zmieniania głośności.
WSKAZÓWKA: Wyłączając tą funkcję proszę pamiętać, by głośność całkowita nie była ustawiona na maksimum!
9 POWER: włącznik sieciowy
10 ST.BY: lampka Standby

Wskazówka: Niektóre przyciski znajdują się zarówno na przednim panelu sterowania urządzenia jak i na pilocie zdalnego sterowania. Przyciski oznaczone tak samo mają to samo działanie.

1 3 4 5 6 7 8 STORY STORY STORY STORY 2 4 5 6 7 MUTE MASTER CENTER SUR BASS MASTER1 MASTER2 MASTER3 NC-2 SL1 SL1 MASTER CENTER SUR 1/20 SUR BASS MASTER MASTER MASTER1 MASTER2 MASTER3 SL1/SL1 Power STORY STORY 7 4 6 5 8 9 10

Uruchomienie

Proszę podłączyć wtyczkę do przepisowo zainsta- lowanego gniazdka o napięciu 230V, 50 Hz.

1. Proszę włączyć źródło dźwięku (np. odtwarzacz DVD) i uruchomić je.
2. Proszę włączyć głośnik niskotonowy (subwoofer) włącznikiem/ wyłącznikiem z przodu urządzenia.
3. Przyciskami 5.1/ 2.1 proszę wybrać pożądane źródło na wejściu.
4. Regulatorem MASTER +/- na pilocie mogą Państwo ustawić głośność całkowita.
5. Wciskając przyciski 4 do 7 na pilocie zdalnego sterowania lub odpowiednie przyciski w przodu subwoofera mogą Państwo ustawić głośność głośnika centralnego, głośników dźwięku przestrzennego i subwoofera.
6. Jeśli chcą Państwo zakończyć pracę urządzenia, proszę wyłączyć subwoofer włącznikiem/wyłącznikiem.

Niniejsze urządzenie odpowiada wymaganiom normy bezpieczeństwa użytkowania oraz spełnia wymagania dyrektywy niskonapięciowej i kompatybilności elektromagnetycznej.

Zastrzega się prawo do zmian technicznych!

WARUNKI GWARANCJI

Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe.

Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący.

Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt.

Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,
• uszkodzeń powstałych w wyniku działania sił zewnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,
• nieprawidłowego ustawienia wartości napięcia elektrycznego, zasilanie z nieodpowiedniego gniazda zasilania,
• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,
• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przechowywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych dokonanych przez użytkownika lub osoby niepowołane,
• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,
• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia.

Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, że wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna.

Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie.

Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Roszczenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję.

Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej.
