BEDIENUNGSANLEITUNG SLS 4700 AEG

Bedienungsanleitung/Garantie

Gebruiksaanwijzing/Garantie • Mode d'emploi/Garantie Instrucciones de servicio/Garantía • Manual de instruções/Garantia Istruzioni per l'uso/Garanzia • Bruksanvisning/Garanti Instruction Manual/Guarantee • Instrukcja obsługi/Gwarancja Návod k použití/Záruka • A használati utasítás/Garancia Руководство по эксплуатации/Гарантия

Surround-Lautsprecher-System

Surround luidsprekersysteem • Système haut-parleur surround Sistema de altavoces envolventes • Sistema de alto-falantes surround Sistema di casse Surround • Surround-høyttaler-system Surround Loudspeaker System • Zestaw nagłaśniający Surround Reproduktorová soustava typu Surround • Surround-hangszórórendszer Аккустическая система типа "Surround"

SLS 4700

(No text)

|

—

|

DEUTSCH

NORSK

Inhalt

Bedienungsanleitung...... Seite 4

Übersicht Bedienelemente...... Seite 5

Garantie...... Seite 6

Innhold

Bruksanvisning.... Side 22

Allgemeine Sicherheitshinweise

Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, sollten Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät nicht in unmittelbarer Nähe von Wasser betreiben (z.B. Badezimmer, Schwimmbecken, feuchte Keller).

Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Das Gerät ausschließlich an eine vorschriftsmäßig installierte Steckdose anschließen. Achten Sie darauf, dass die angegebene Spannung mit der Spannung der Steckdose übereinstimmt.

Bei Verwendung von externen Netzteilen auf die richtige Polarität und Spannung achten, Batterien stets richtig-herum einlegen.

Das Gerät so aufstellen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.

Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, insbesondere des Netzkabels, das Gerät nicht mehr in Betrieb nehmen, sondern von einem Fachmann reparieren lassen. Netzkabel regelmäßig auf Beschädigungen prüfen.

Ein defektes Netzkabel darf nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzt werden, um Gefährdungen zu vermeiden.

Benutzen Sie das Gerät längere Zeit nicht, ziehen Sie den Netzstecker aus der Steckdose, bzw. entnehmen Sie die Batterien.

Diese Symbole können sich ggfs. auf dem Gerät befi n- den und sollen Sie auf folgendes hinweisen:

Das Blitz-Symbol soll den Benutzer auf Teile im Inneren des Gerätes hinweisen, die gefährlich hohe Spannungen führen.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit diesem Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD. Die eingebauten Sicherheitsschalter sollen verhindern, dass der Benutzer gefährlichem,

für das menschliche Auge nicht sichtbarem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

Diese Sicherheitsschalter sollten auf keinen Fall überbrückt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Aufbauen

• Entnehmen Sie alle Geräte der Verpackung und legen Sie das Innenverpackungsmaterial zurück in den Karton.
• Verwahren Sie die Verpackung nach Möglichkeit während der gesamten Garantie auf!
• Stecken Sie den Stecker des Subwoofers erst in die Steckdose, wenn alle Lautsprecherboxen und Anschlüsse korrekt verkabelt sind!

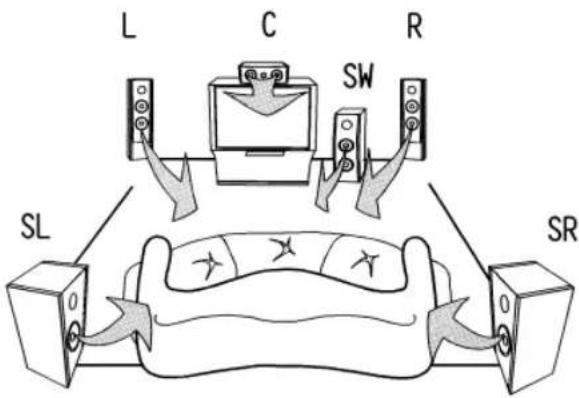

Eine optimale Aufstellung der Lautsprecherboxen kann wie folgt aussehen:

Montage der Lautsprecher

1. Schrauben Sie die Bodenplatte mit dem beiliegenden Befestigungsmaterial an die Lautsprecher an.
2. Klemmen Sie nun das beiliegende Lautsprecherkabel an die Lautsprecher an. Achten Sie dabei auf die richtige Polarität (schwarz an schwarz und rot an rot anschließen).
3. Die Chinchstecker des Lautsprecherkabels schließen Sie nun entsprechend der Lautsprecher an den AUDIO OUTPUT des Subwoofers an.

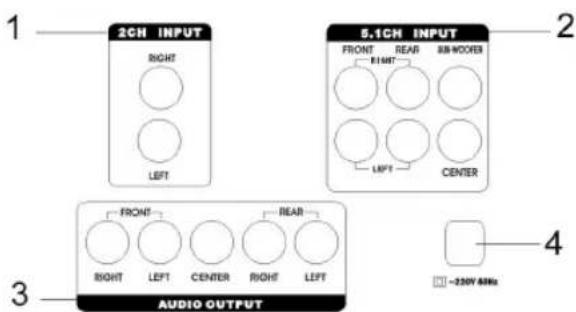

Anschließen

Hinweis: Achten Sie darauf, dass die Steckverbindungen fest sitzen. Schlechte Verbindungen können zu Störgeräuschen führen.

1 2CH INPUT: Dient zum Anschluss einer externen Klangquelle über Cinch (z.B. Hifi -Videorekorder).

2 5.1CH INPUT: Dient zum Anschluss einer externen Klangquelle mit einem 5.1-Ausgang (z.B. DVD-Player).

3 AUDIO OUTPUT: Ausgänge rechts und links zum Anschluss der Frontlautsprecherboxen (FRONT RIGHT/ LEFT). Ausgang zum Anschluss der Centerlautsprecherbox (CENTER). Ausgang zum Anschluss der Surroundlautsprecherboxen rechts und links (REAR RIGHT/ LEFT).

4 Netzkabel

1 2CH INPUT RIGHT LEFT 5.1CH INPUT FRONT REAR 28W/OVER RIGHT LEFT CENTER 3 AUDIO OUTPUT 4 -230V 4MHz

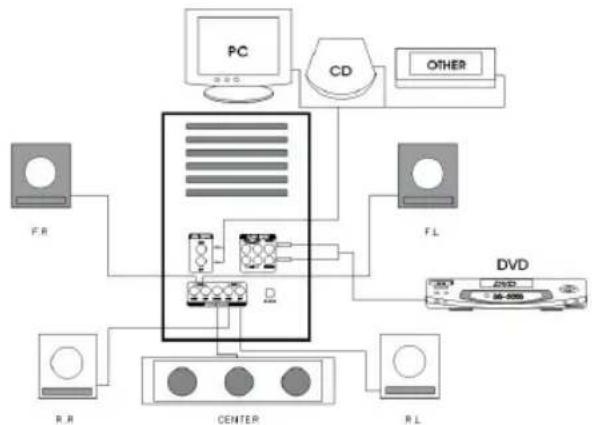

Die korrekte Verkabelung sieht wie folgt aus:

Wenn Sie alle Lautsprecherboxen und Geräte wie beschrieben angeschlossen haben, können Sie den Netzstecker des Subwoofers in eine vorschriftsmäßig installierte Schutzkontaktsteckdose 230 V, 50 Hz einstecken.

Fernbedienung

Batterien einlegen

(Batterien nicht im Lieferumfang enthalten)

• Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung.
• Legen Sie 2 Micro Batterien des Typs LR3 "AAA" 1,5V ein. Achten Sie auf die richtige Polarität (siehe Batteriefachboden)! Wird die Fernbedienung längere Zeit nicht genutzt, entnehmen Sie bitte die Batterien, um ein "Auslaufen" von Batteriesäure zu vermeiden.
• Wechseln Sie immer den kompletten Batteriesatz aus, erneuern Sie nicht nur eine Batterie.

Achtung: Batterien gehören nicht in den Hausmüll. Bitte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.

Werfen Sie Batterien niemals ins Feuer.

Bei Verwendung der Fernbedienung sollten Sie darauf achten, dass zwischen Fernbedienung und Subwoofers keine Gegenstände (z.B. Tisch, Stuhl, usw.) gestellt werden. Diese Gegenstände verhindern das der Infrarotlichtstrahl der Fernbedienung zum Empfänger des Subwoofers gelangt. Eine Steuerung ist dann nicht möglich.

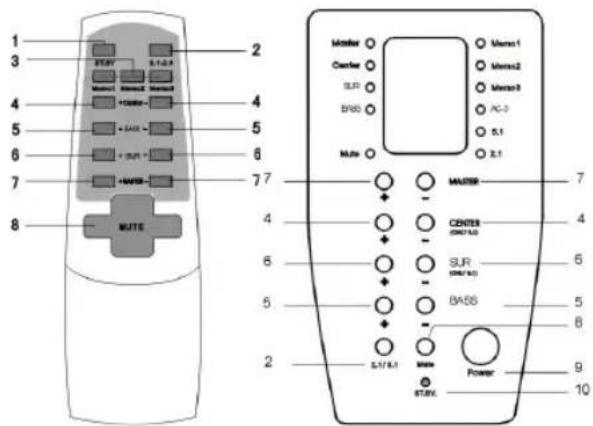

Bedienelemente Fernbedienung und Frontblende

1 ST.BY:
Schaltet die Anlage in den STANDBY- Modus.
2 5.1/2.1:
Umschaltung zwischen AC3/DTS, 2.1 und 5.1.
3 MEMO 1-2-3:
Zur Anwahl von 3 voreingestellten Lautstärkepegeln. Hinweis: Diese voreingestellten Werte können nicht verändert werden.
4 CENTER +/-:
Mit diesen Tasten stellen Sie die Lautstärke der Centerlautsprecherbox ein.

5 BASS (SUBWOOFER) +/-:

Mit diesen Tasten stellen Sie die Lautstärke des Subwoofers ein.

Mit diesen Tasten stellen Sie die Lautstärke der Surroundlautsprecher ein.

7 MASTER +/-:

Tasten zur Lautstärkeeinstellung.

8 MUTE:

Mit dieser Taste können Sie die Lautsprecher, ohne die Lautstärke zu verändern, ausschalten. HINWEIS: Achten Sie beim Ausschalten dieser Funktion darauf, dass die Gesamtlautstärke nicht auf maximal gestellt wurde.

9 POWER:

Netzschalter

10 ST.BY:

Standby- Leuchte

Hinweis: Einige Tasten fi nden Sie sowohl an der Frontblende des Gerätes als auch auf der Fernbedienung. Gleichlautende Tasten bewirken die gleiche Funktion.

1 2 3 4 5 6 7 8 MUTE MASTER CENTER SLP BRDS MASTER 1 Maser2 Maser0 AC-3 SL1 SL1 MASTER CENTER SLP/AS SJR BRDS/AS BADS MASTER MASTER SLT/SL1 Power STRV. 7 4 6 5 2 9 10

Inbetriebnahme

Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontaktsteckdose 230 V, 50 Hz.

1. Schalten Sie Ihre Klangquelle (z.B. DVD-Player) ein und starten Sie diese.
2. Schalten Sie den Subwoofer, mit dem Ein-Ausschalter auf der Vorderseite des Gerätes, ein.
3. Wählen Sie über die Taste 5.1/2.1 die gewünschte Eingangsquelle an.
4. Mit dem MASTER +/- Regler können Sie die Gesamtlautstärke einstellen.
5. Durch Drücken der Tasten 4 bis 7 an der Fernbedienung oder der entsprechenden Tasten an der Vorderseite des Subwoofers, können Sie die Lautstärke der Center-, Surround- und Subwoofer-Lautsprecher einstellen.
6. Möchten Sie den Betrieb beenden, schalten Sie den Subwoofer mit dem Ein-/ Ausschalter aus.

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das Grundgerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in diesem Fall bitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kostenpfl wichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl wichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Spannungsversorgung: 230 V, 50 Hz

Leistungsausgänge

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neuesten sicherheitstechnischen Vorschriften gebaut.

Technische Änderungen vorbehalten!

Bitte führen Sie das ausgediente Gerät einer umweltgerechten Entsorgung zu.

GARANTIE-KARTE

Elektro-technische Vertriebsgessellschaft mbH Industriering Ost 40 47906 Kempen
