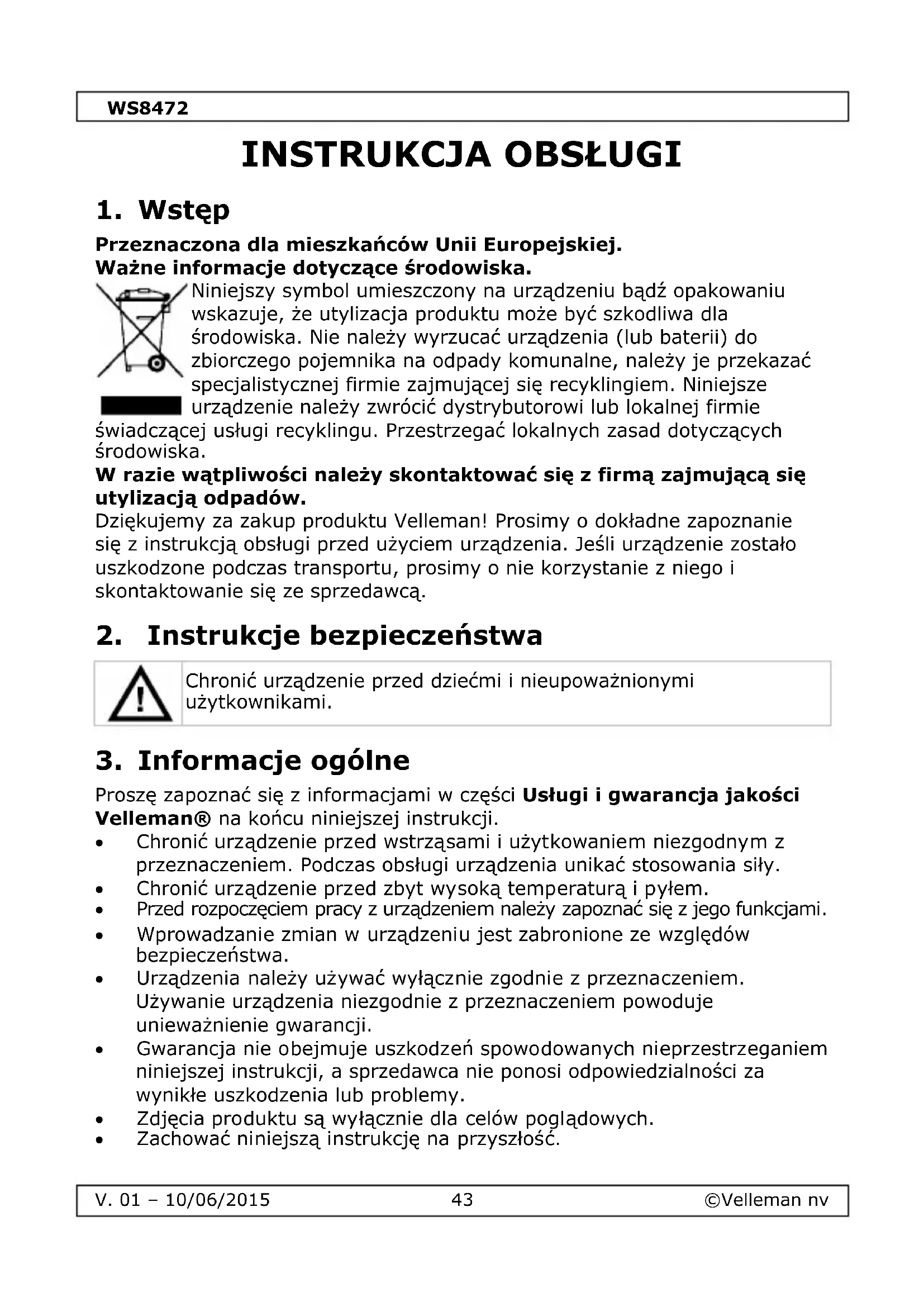

INSTRUKCJA OBSŁUGI WS8472 VELLEMAN

Przeznaczona dla mieszkańców Unii Europejskiej.

Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie

świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska.

W razie wątpliwości należy skontaktować się z firmą zajmującą się utylizacją odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Jeśli urządzenie zostało uszkodzone podczas transportu, prosimy o nie korzystanie z niego i skontaktowanie się ze sprzedawcą.

2. Instrukcje bezpieczeństwa

Chronić urządzenie przed dziećmi i nieupoważnionymi użytkownikami.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

• Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły.
• Chronić urządzenie przed zbyt wysoką temperaturą i pyłem.
• Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.
• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa.
• Urządzenia należy używać wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia niezgodnie z przeznaczeniem powoduje unieważnienie gwarancji.
• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.
• Zdjęcia produktu są wyłącznie dla celów poglądowych.
• Zachować niniejszą instrukcję na przyszłość.

4. Właściwości

• 8-kanałowy termometr / higrometr z dużym wyświetlaczem
- łatwy w użyciu
- bezprzewodowy pomiar temperatury i wilgotności wewnątrz pomieszczeń i na zewnątrz (1 bezprzewodowy czujnik WS8472S do użytku na zewnątrz w zestawie)
- rejestruje minimalne i maksymalne wartości temperatury i wilgotności
• ręczna kalibracja temperatury i wilgotności
• wskazuje trendy zmiany temperatury i wilgotności
- wskazuje poziom komfortu
- posiada przełącznik DIP do podłączenia maks. 8 kanałów (z opcjonalnym czujnikiem WS8472S)
- funkcja długotrwałego wyszukiwania w przypadku utraty komunikacji bezprzewodowej
• do powieszenia na ścianie lub postawienia

5. Przegląd

Patrz rysunki na stronie 2 niniejszej instrukcji.

Termo-/higrometr

1	temperatura
2	tryb rejestracji wartości min/maks
3	ikona prognozy temperature
4	jednostka temperatury
5	ikona prognozy wilgotności

6	poziom wilgotności
7	komfortowa wartość wilgotności
8	odbiór sygnału
9	numer kanału

Czujnik

1	temperatura
2	jednostka temperatury

3	numer kanału
4	poziom wilgotności

6. Baterie

Otworzyć gniazdo baterii czujnika i termo-/higrometru.

Przed włożeniem baterii należy każdemu czujnikowi przyporządkować kanał i wybrać jednostkę temperatury za pomocą przełączników DIP. Włożyć baterie AAA zgodnie z oznakowaniem biegunowości.

Dopiero wtedy można zamontować baterie w termo-/higrometrze zgodnie z oznakowaniem biegunowości.

Zamknąć gniazdo baterii.

WS8472

Uwaga: Nie przebijać ani nie wrzucać baterii do ognia, ponieważ mogą eksplodować. Nie ładować baterii, które nie są akumulatorkami (alkaliczne). Utylizować baterie zgodnie z lokalnymi przepisami. Baterie należy chronić przed dziećmi.

Tabela przełączników DIP

Przełącznik DIP				Kanał
1	2	3	4
w dół	w dół	w dół	/	1
w dół	w dół	w góre	/	2
w dół	w góre	w dół	/	3
w dół	w góre	w góre	/	4
w góre	w dół	w dół	/	5
w góre	w dół	w góre	/	6
w góre	w góre	w dół	/	7
w góre	w góre	w góre	/	8
/	/	/	w dół	°F
/	/	/	w góre	°C

7. Instalacja

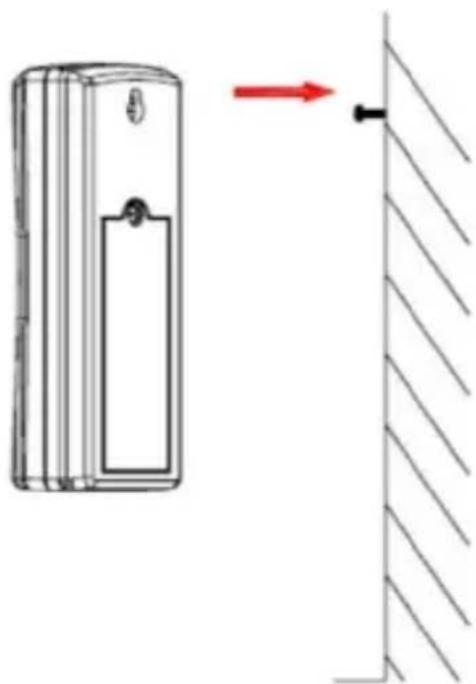

Zalecamy montaż czujnika na osłoniętej i zacienionej ścianie zwróconej na północ. Do przymocowania czujnika użyć gwoździa lub śruby (brak w zestawie), jak przedstawiono na rysunku.

8. Parowanie termo-/higrometru z czujnikiem

8.1 Parowanie

1. Przemieścić czujnik na odległość ok. 2 m od termo-/higrometru. W przypadku użytkowania więcej niż jednego czujnika upewnić się, że obydwa są uruchomione i transmitują na różnych kanałach.
2. Wyjąć baterie z termo-/higrometru, odczekać 30 sekund i ponownie włożyć.

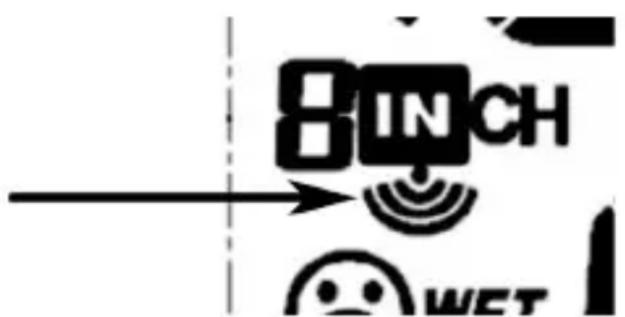

3. Termo-/higrometr rozpocznie automatyczne wyszukiwanie i parowanie z działającymi czujnikami.

Znajduje się on teraz w trybie wyszukiwania.

1. W przypadku użytkowania więcej niż jednego czujnika, termo-/higrometr automatycznie będzie przełączał się pomiędzy czujnikami do momentu, aż wszystkie zostaną podłączone. W trybie wyszukiwania nie dotykać żadnych przycisków.

8.2 Weryfikacja

Sprawdzić, czy wartości zewnętrzne i wewnętrzne na termo-/higrometrze i czujnikach nie różnią się o więcej niż 10%. Odczekać ok. 30 minut na stabilizację termo-/higrometru i czujników.

Jeżeli wartości nie są zbliżone, należy dokonać kalibracji urządzeń.

8.3 Kalibracja

Kalibracja będzie skuteczna wyłącznie, jeżeli istnieje możliwość porównania wartości ze wskazaniami znanego, skalibrowanego źródła.

Kalibracja wilgotności

1. Przyciskiem CHANNEL wybrać czujnik, który ma zostać skalibrowany.
2. Wcisnąć jednocześnie przyciski ADJUST i MIN/MAX i przytrzymać przez 5 sekund. Wartość wilgotności zacznie migać.

WS8472

1. Zmniejszyć lub zmniejszyć wartość przyciskami CHANNEL lub MIN/MAX.
2. Nacisnąć jednokrotnie przycisk ADJUST, aby powrócić do wartości początkowej; nacisnąć i przytrzymać przycisk ADJUST, aby opuścić tryb kalibracji.

Kalibracja temperatury

1. Przyciskiem CHANNEL wybrać czujnik, który ma zostać skalibrowany.
2. Wcisnąć przycisk ADJUST i przytrzymać przez 5 sekund. Wartość temperatury zacznie migać.
3. Zmniejszyć lub zmniejszyć wartość przyciskami CHANNEL lub MIN/MAX.
4. Nacisnąć jednokrotnie przycisk ADJUST, aby powrócić do wartości początkowej; nacisnąć i przytrzymać przycisk ADJUST, aby opuścić tryb kalibracji.

9. Obsługa

9.1 Ikona komfortu

Ikona ta jest wyświetlana na podstawie poziomu wilgotności.

RH < 45 %

sucho

RH 45 % \~ 65 %

wartość komfortowa

RH > 65 %

wilgotno

9.2 Ikona prognozy pogody

Termo-/higrometr wykrywa szybkie zmiany temperatury i wilgotności. Na podstawie tych zmian urządzenie przewiduje pogodę na nadchodzące godziny.

spada

stabilna

wzrasta

9.3 Wyświetlanie wartości wewnętrznych/zewnętrznych

Nacisnąć przycisk CHANNEL, aby przełączać się pomiędzy termo-/higrometrem i czujnikiem.

numer kanału

termo-/higrometr

automatyczne przełączanie

9.4 Wybór jednostki temperatury

Domyślnie temperatura jest wyświetlana w stopniach Celsjusza. Aby przełączyć jednostkę, wcisnąć przycisk MIN/MAX i przytrzymać przez trzy sekundy.

9.5 Tryb min/max

W tym trybie wyświetlane są zarejestrowane minimalne i maksymalne wartości temperatury i wilgotności.

1. Wybrać czujnik przyciskiem CHANNEL.
2. Wcisnąć MIN/MAX, aby przełącać się między wyświetlaniem normalnym, wartościami minimalnymi i maksymalnymi.

10. Wskazówki dotyczące urządzeń bezprzewodowych

Komunikacja bezprzewodowa jest wrażliwa na zakłócenia, odległość, ściany i bariery metalowe.

Zakłócenia elektromagnetyczne (EMI)

Trzymać termo-/higrometr z dala od monitorów, komputerów itd.

Zakłócenia radiowe (RFI)

Trzymać termo-/higrometr z dala od innych urządzeń wykorzystujących częstotliwość 433 MHz.

Linia widoczności

Termo-/higrometr ma zasięg 100 m (przy braku zakłóceń, barier lub ścian). Przy uwzględnieniu wszystkich przeszkód zasięg ten wyniesie ok. 30 m.

Bariery metalowe

Fale radiowe nie przenikają przez metale (jak np. aluminium).

Podczas montażu czujników należy wziąć pod uwagę wszelkie

metalowe bariery.

11. Wykrywanie i usuwanie usterek

Termo-/higrometr nie wyświetla żadnej wartości.

• Sygnał został utracony lub nie został jeszcze odnaleziony. Sparować termo-/higrometr z czujnikami.
• Sygnał nie dochodzi do termo-/higrometru Usunąć przeszkody znajdujące się pomiędzy urządzeniami lub zmniejszyć odległość pomiędzy nimi.
• Baterie się wyczerpały. Wymienić baterie w termo-/higrometrze i/lub czujinikach.

Wskazania temperatury wewnętrznej lub zewnętrznej nie są zgodne.

• Termo-/higrometr i/lub czujniki jeszcze się nie ustabilizowały. Odczekać 30 minut, aby urządzenia mogły zoptymalizować transmisję danych.
• Termo-/higrometr nie został skalibrowany. Patrz rozdział 8.3 - Kalibracja.

12. Czyszczenie i konserwacja

Termo-/higrometr nie wymaga żadnej szczególnej konserwacji. Tym niemniej, co jakiś czas należy przetrzeć urządzenie wilgotną ściereczką, aby utrzymać je w dobrym stanie. Nie stosować szorstkich środków chemicznych, rozpuszczalników czyszczących ani silnych detergentów.

13. Specyfikacja techniczna

zakres
	temperatura	wyświetla wartości w °C lub °F
	wewnątrz	0°C - 60°C (32°F - 140°F)
	na zewnątrz	-40°C - +60°C (-40°F - +140°F)
	wilgotność	10% - 99%
dokładność
	temperatura	+- 1°C
	wilgotność	+- 5%
transmisja
	częstotliwość	433 MHz
	zakres	100 m na otwartym terenie
	interwał	60 s
pobór mocy
	odbiornik	4 x bateria 1,5 V AAA (LR03C, brak w zestawie)
	czujnik zdalny	2 x bateria 1,5 V AAA (LR03C, brak w zestawie)
	żywotność baterii	min. 12 miesięcy

WS8472

wymiary
	odbiornik	115 x 125 x 24 mm
	nadajnik	45 x 110 x 21 mm
	ekran	95 x 80 mm
czujnik dodatkowy/zapasowy		WS8472S

Należy używać tylko oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

R&TTE Deklaracja zgodnosci

Velleman NV niniejszym oswiadcza, ze typ urządzenia radiowego WS8472 jest zgodny z dyrektywa 1999/5/EC.

Pelny tekst deklaracji zgodnosci UE jest dostępny pod następujacym adresem internetowym: www.velleman.eu

R&TTE Deklaracja zgodnosci

Velleman NV niniejszym oswiadcza, ze typ urządzenia radiowego WS8472S jest zgodny z dyrektywa 1999/5/EC.

Pelny tekst deklaracji zgodnosci UE jest dostępny pod następujacym adresem internetowym: www.velleman.eu

Niniejsza instrukcja jest własnością firmy Velleman nv i jest chroniona prawami autorskimi. Wszystkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, przedrukowywana, tłumaczona lub konwertowana na wszelkie nośniki elektroniczne lub w inny sposób, bez uprzedniej pisemnej zgody właściciela praw autorskich.
