HNP 6.6 AM (K)HA - Okap HOTPOINT-ARISTON - Bezpłatna instrukcja obsługi

Rodzaj produktu	Okap kuchenny
Marka	HOTPOINT-ARISTON
Model	HNP 6.6 AM (K)HA
Wymiary (szer. x gł. x wys.)	59,8 x 50 x (61-82) cm
Szacunkowa waga	~10 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Całkowita moc pobierana	220 W
Oświetlenie	2 żarówki halogenowe 25 W (G9, 230 V)
Liczba prędkości	3 + funkcja booster
Minutnik	Tak (w niektórych modelach)
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce
Filtr węglowy	Tak, wymiana co 20 miesięcy
Typ instalacji	Odprowadzenie na zewnątrz lub recyrkulacja (zestaw opcjonalny)
Średnica wylotu powietrza	150 mm
Minimalna wysokość montażu	65 cm (kuchenka gazowa) / 55 cm (kuchenka elektryczna)
Zalecane czyszczenie	Filtr tłuszczowy: miesięcznie; obudowa: gąbką i neutralnym mydłem
Wymiana żarówek	Możliwa przez użytkownika (halogen); serwis dla LED
Wskaźnik naprawialności	Dostępne części zamienne: filtry, żarówki
Informacje ogólne	Zgodny z dyrektywami UE (BT 2006/95, EMC 2004/108)

Często zadawane pytania - HNP 6.6 AM (K)HA HOTPOINT-ARISTON

Jak zainstalować okap HNP 6.6 AM (K)HA?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Zachowaj minimalne odległości: 65 cm nad kuchenką gazową, 55 cm dla kuchenki elektrycznej. Podłącz okap do dostępnego gniazdka lub wyłącznika dwubiegunowego. Do odprowadzenia użyj przewodu o średnicy 150 mm.

Jak czyścić filtry tłuszczowe?

Metalowe filtry tłuszczowe należy czyścić co najmniej raz w miesiącu. Wyjmij je, ciągnąc za sprężynowy uchwyt. Umyj ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze w krótkim cyklu.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy pochłania zapachy. Należy go wymienić najpóźniej co 20 miesięcy, lub częściej w zależności od użytkowania. Filtra nie można prać ani regenerować.

Jak wymienić żarówkę halogenową?

Odłącz urządzenie. Upewnij się, że żarówka jest zimna. Zdejmij osłonę, podważając płaskim śrubokrętem. Wymień starą żarówkę na identyczną (25 W, G9, 230 V) i załóż osłonę z powrotem.

Co zrobić, jeśli okap nie działa?

Sprawdź zasilanie, wyłącznik nadprądowy i czy wybrana jest prędkość. Odłącz urządzenie na 5 sekund, a następnie podłącz ponownie. Jeśli problem nadal występuje, skontaktuj się z serwisem, podając model i numer seryjny.

Jak korzystać z funkcji booster?

Naciśnij przycisk booster (T5 w niektórych modelach). Okap przechodzi na prędkość intensywną na 5 minut, a następnie automatycznie wraca do poprzedniej prędkości. Możesz także wyjść z boostera, naciskając inną prędkość.

Jak skonfigurować okap w tryb recyrkulacji?

Wyłącz okap, naciśnij T4 (lub T5 w zależności od modelu) przez 6 sekund. Ikona recyrkulacji miga. Naciskaj cyklicznie ten sam przycisk, aby wybrać tryb recyrkulacji, a następnie naciśnij T1, aby zapisać. Zainstaluj zestaw filtra węglowego.

Co oznaczają migające ikony?

Jeśli miga ikona pierwszej prędkości, filtr tłuszczowy jest nasycony. Jeśli miga ikona drugiej prędkości, filtr węglowy jest nasycony. Obie migają, gdy oba filtry są nasycone. Wyczyść lub wymień filtry, a następnie zresetuj, naciskając przycisk oświetlenia (T5) przez 3 sekundy.

Jak zresetować licznik nasycenia filtrów?

Okap włączony, naciśnij przycisk T5 (lub T4 w niektórych modelach) przez 3 sekundy. Wskaźnik mignie 3 razy. W przypadku dwóch filtrów powtórz operację: pierwsze naciśnięcie resetuje filtr tłuszczowy, drugie filtr węglowy.

Czy okap może być używany bez filtra tłuszczowego?

Nie, nigdy nie używaj okapu bez prawidłowo zamontowanego filtra tłuszczowego. Może to prowadzić do ryzyka pożaru i uszkodzenia silnika. Filtr musi być na swoim miejscu i czysty.

INSTRUKCJA OBSŁUGI HNP 6.6 AM (K)HA HOTPOINT-ARISTON

Instrukcja obsługi OKAP

Spis treści

Instrukcja obsługi,2

Ostrzeżenia,17

Serwis Techniczny,29

Instalacja,55

Elementy sterownicze PYRAMID,56

Konserwacja i pielęgnacja,57

Usterki i środki zaradcze,58

UA

Українською

Посібник користувача

Витяжка

Зміст

Посібник користувача,2

Środki ochrony,22

Dionomora,29

Montaż,67

Sterowanie piramidą,68

Eksploatacja i konserwacja,69

Usterki i sposoby ich usuwania,70

TR

Türkçe

Instrukcja obsługi OCAK DAVLUMBAZ

Spis treści

Instrukcja obsługi,2

Ostrzeżenia,19

Serwis techniczny,29

Instalacja,59

Sterowanie PYRAMID,60

Instrukcje należy zachować w celu późniejszego korzystania. W przypadku sprzedaży, odstąpienia lub przeniesienia urządzenia, należy upewnić się, że jest ona dołączona. Instrukcję należy uważnie przeczytać: zawiera ona ważne informacje na temat instalacji, użytkowania i bezpieczeństwa. Nie wolno wprowadzać zmian o charakterze elektrycznym lub mechanicznym do urządzenia lub przewodów odprowadzających.

Bezpieczeństwo ogólne

• Minimalna odległość między powierzchnią płyty grzejnej, na której stawiane są naczynia, a najniższą częścią okapu nie może wynosić mniej niż: 65 cm, jeśli okap jest zainstalowany nad gazową płytą grzejną; 55 cm, jeśli okap jest zainstalowany nad elektryczną płytą grzejną. Jeśli w instrukcji instalacji gazowej płyty grzejnej wskazana jest większa minimalna odległość od okapu, należy ją zachować.
• Okap wyposażony jest w rozporowe kołki mocujące, które są odpowiednie do większości ścian/sufitów. Należy jednak skonsultować się z wykwalifikowanym technikiem, w celu potwierdzenia, czy materiały są odpowiednie do danego rodzaju ściany/sufitu, które muszą utrzymać ciężar okapu. Uwaga! Nie podłączać urządzenia do sieci elektrycznej, dopóki instalacja nie zostanie w pełni zakończona.
• Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik główny lokalu mieszkalnego.
• Do wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy korzystać z rękawic roboczych.
• Urządzenie nie powinno być użytkowane przez osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej oraz nieposiadające odpowiedniego doświadczenia lub wiedzy, o ile nie znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub nie zostały przeszkolone w zakresie obsługi urządzenia.
• Należy pilnować, aby dzieci nie bawiły się urządzeniem.
• Nie należy nigdy korzystać z urządzenia bez prawidłowo zamontowanego filtra przeciwtłuszczowego!
• Na okapie NIGDY nie należy stawiać żadnych przedmiotów, chyba że taka możliwość zostanie wyraźnie wskazana.

W pomieszczeniu należy zapewnić odpowiednią wentylację, jeśli okap kuchenny jest używany równocześnie z innymi urządzeniami na gaz lub inne paliwa. - Powietrze zasysane przez okap nie może być odprowadzane do przewodu wylotowego spalin wytworzonych przez urządzenia gazowe lub pracujące na innych paliwach. - Należy przestrzegać wszystkich przepisów dotyczących odprowadzania powietrza. - Surowo zabrania się gotowania potraw na otwartym ogniu pod okapem; stosowanie otwartego ognia szkodzi filtrom i może być źródłem pożarów, dlatego należy go bezwzględnie unikać. - Zaleca się nadzorowanie potraw podczas ich smażenia, aby zapobiec zapaleniu się rozgrzanego oleju. - Jeśli chodzi o środki techniczne oraz środki bezpieczeństwa, jakie muszą zostać zastosowane przy odprowadzaniu dymów, należy ściśle przestrzegać przepisów lokalnych władz. - Urządzenie powinno być często myte, zarówno wewnątrz, jak i na zewnątrz (CO NAJMNIEJ RAZ W MIESIĄCU, przy czym należy przestrzegać konkretnych wskazówek konserwacyjnych zawartych w niniejszej instrukcji). - Nieprzestrzeganie zasad związanych z czyszczeniem okapu oraz z wymianą i czyszczeniem filtrów stwarza niebezpieczeństwo pożaru.

• Nie korzystać z okapu bez prawidłowo zamontowanych lamp, ani nie pozostawiać go w takim stanie w związku z możliwym niebezpieczeństwem porażenia prądem elektrycznym.
• Producent nie ponosi żadnej odpowiedzialności za problemy z urządzeniem oraz za jego uszkodzenia lub pożary wynikłe z nieprzestrzegania wskazówek zawartych w niniejszej instrukcji. Uwaga! Dostępne części mogą się bardzo mocno rozgrzać, jeśli korzysta się z nich wraz z urządzeniami do gotowania.

! Nigdy nie korzystaj z usług nieautoryzowanych techników.

Podać: Rodzaj usterki; - Model urządzenia (Mod.) - Numer seryjny (S/N)

Te ostatnie informacje można znaleźć na tabliczce znamionowej umieszczonej na urządzeniu.

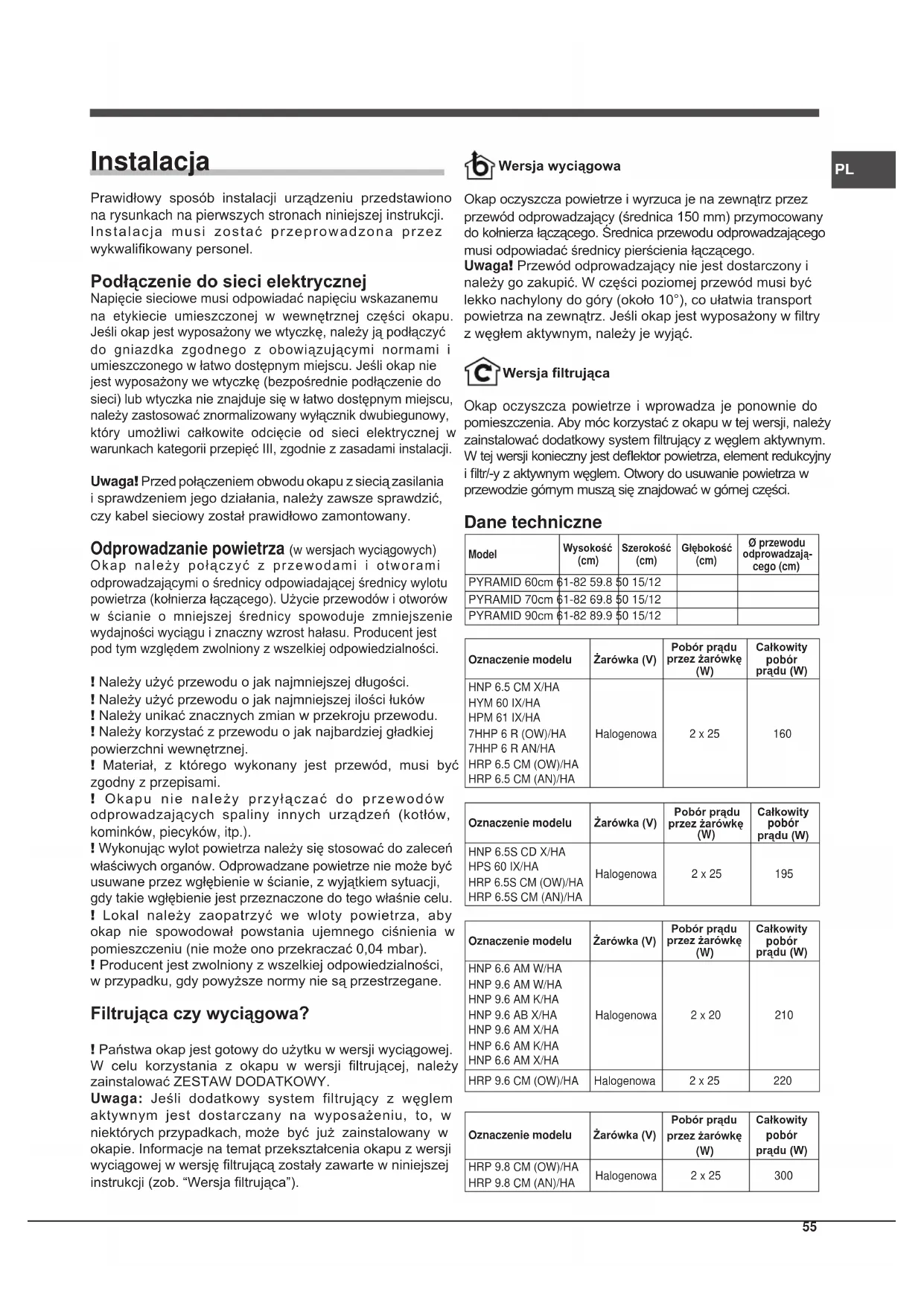

Prawidłowy sposób instalacji urządzenia przedstawiono na rysunkach na pierwszych stronach niniejszej instrukcji. Instalacja musi zostać przeprowadzona przez wykwalifikowany personel.

Podłączenie do sieci elektrycznej

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na etykiecie umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach kategorii przepięć III, zgodnie z zasadami instalacji.

Uwaga! Przed podłączeniem obwodu okapu do sieci zasilania i sprawdzeniem działania, należy zawsze sprawdzić, czy kabel sieciowy został prawidłowo zamontowany.

Odprowadzanie powietrza (wersje wyciągowe)

Okap należy połączyć z przewodami i otworami odprowadzającymi o średnicy odpowiadającej średnicy wylotu powietrza (kołnierza łączącego). Użycie przewodów i otworów w ścianie o mniejszej średnicy spowoduje zmniejszenie wydajności wyciągu i znaczny wzrost hałasu. Producent jest pod tym względem zwolniony z wszelkiej odpowiedzialności.

!Należy użyć przewodu o jak najmniejszej długości.

!Należy użyć przewodu o jak najmniejszej ilości łuków.

!Należy unikać znacznych zmian w przekroju przewodu.

!Należy korzystać z przewodu o jak najbardziej gładkiej powierzchni wewnętrznej.

!Materiał, z którego wykonany jest przewód, musi być zgodny z przepisami.

!Okapu nie należy przyłączać do przewodów odprowadzających spaliny innych urządzeń (kotłów, kominków, piecyków, itp.).

!Wykonując wylot powietrza należy się stosować do zaleceń właściwych organów. Odprowadzane powietrze nie może być usuwane przez zagłębienie w ścianie, z wyjątkiem sytuacji, gdy takie zagłębienie jest przeznaczone do tego właśnie celu.

!Lokal należy zaopatrzyć we wloty powietrza, aby okap nie spowodował powstania ujemnego ciśnienia w pomieszczeniu (nie może ono przekraczać 0,04 mbar).

!Producent jest zwolniony z wszelkiej odpowiedzialności, w przypadku, gdy powyższe normy nie są przestrzegane.

Filtrująca czy wyciągowa?

!Państwa okap jest gotowy do użytku w wersji wyciągowej. W celu korzystania z okapu w wersji filtrującej, należy zainstalować ZESTAW DODATKOWY.

Uwaga: Jeśli dodatkowy system filtrujący z węglem aktywnym jest dostarczony na wyposażeniu, to, w niektórych przypadkach, może być już zamontowany w okapie. Informacja na temat przekształcenia okapu z wersji wyciągowej w wersję filtrującą została zawarta w niniejszej instrukcji (zob. "Wersja filtrująca").

Wersja wyciągowa

Okap oczyszcza powietrze i wyrzuca je na zewnątrz przez przewód odprowadzający (średnica 150 mm) przymocowany do kołnierza łączącego. Średnica przewodu odprowadzającego musi odpowiadać średnicy pierścienia łączącego.

Uwaga! Przewód odprowadzający nie jest dostarczony i należy go zakucić. W części poziomej przewód musi być lekko nachylony do góry (około 10°), co ułatwia transport powietrza na zewnątrz. Jeśli okap jest wyposażony w filtry z węglem aktywnym, należy je wyjąć.

Wersja filtrująca

Okap oczyszcza powietrze i wprowadza je ponownie do pomieszczenia. Aby móc korzystać z okapu w tej wersji, należy zainstalować dodatkowy system filtrujący z węglem aktywnym. W tej wersji konieczny jest deflektor powietrza, element redukcyjny i filtr/-y z aktywnym węglem. Otwory do usuwania powietrza w przewodzie górnym muszą się znajdować w górnej części.

Dane techniczne

Model	Wysokość (cm)	Szerokość (cm)	Głowokość (cm)	Ø przywodu odpradowazaję cego (cm)
PYRAMID 60cm	€1-82 59.8	€0 15/12
PYRAMID 70cm	€1-82 69.8	€0 15/12
PYRAMID 90cm	€1-82 89.9	€0 15/12

Oznaczenia modelu	Zarówka (V)	Pobór prȩdu przyez zarówkę (W)	Całkowytpobórprȩdu (W)
HNP 6.5 CM X/HAHYM 60 IX/HAHPM 61 IX/HA7HPP 6 R (OW)/HA7HPP 6 R AN/HAHRP 6.5 CM (OW)/AHRP 6.5 CM (AN)/HA	Halogenowa	2 x 25	160

Oznaczenia modelu	Zarówka (V)	Pobór prádu przyez zarówkie (W)	Calkowytpobórprȩdu (W)
HNP 6.5S CD X/HA HPS 60 IX/HA HRP 6.5S CM (OW)/HA HRP 6.5S CM (AN)/HA	Halogenowa	2 x 25	195

Oznaczenia modelu	Zarówka (V)	Pobór prȩdu przyez zarówkę (W)	Calkowytpobórprȩdu (W)
HNP 6.6 AM W/HA
HNP 9.6 AM W/HA	Halogenowa	2 x 20	210
HNP 9.6 AM K/HA
HNP 9.6 AB X/HA
HNP 9.6 AM X/HA
HNP 6.6 AM K/HA
HNP 6.6 AM X/HA
HRP 9.6 CM (OW)/HA	Halogenowa	2 x 25	220

Oznaczenia modelu	Zarówka (V)	Pobór prȩdu przyez zzarówke (W)	Calkowytpobórprȩdu (W)
HRP 9.8 CM (OW)/HA	Halogenowa	2 x 25	300
HRP 9.8 CM (AN)/HA

PL

	Moc Napiecie Gwint	Wymiary
Halogenowa 25 W 2 x 25 W 230 V G9 L40xØ14
Halogenowa 20 W 2 x 20 W 12 V G4 L30xØ10

LED*

Grupa ryzyka 1 według normy EN 62471

Okapy są zgodne z następującymi Dyrektywami UE

Modele z mechanicznym panelem przyciskowym

Naciśnięcie przycisku podczas pracy okapu powoduje jego przejście w stan OFF.

T2 Prędkość 1

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 1.

T3 Prędkość 2

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 2.

T4 Prędkość 3

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 3.

T5 ON/OFF oświetlenia

• Tylko w niektórych modelach

Modele z panelem przyciskowym Soft Button

HNP 9.6 AB X/HA

T1

T2T3

T4T5

B

T6

T1 Reset silnika

Naciśnięcie przycisku przy wyłączonym okapie powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy okapu powoduje jego przejście w stan OFF.

T2 Prędkość 1

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 1.

T3 Prędkość 2

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 2.

T4 Prędkość 3

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 3.

T5 Booster

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości intensywnej. Po 5 minutach okap powróci do poprzednio ustawionej prędkości; naciśnięcie przycisku prędkości (T2, T3 lub T4) spowoduje wyjście z funkcji booster i ustawienie wybranej prędkości.

T6 ON/OFF oświetlenia

Sygnalizacja filtra tłuszczowego i przeciwwęchowego

Miganie ikony pierwszej prędkości T2 oznacza nasycenie filtra tłuszczowego, miganie ikony drugiej prędkości T3 oznacza nasycenie filtra przeciwwęchowego. Miganie obu ikon T2 i T3 oznacza nasycenie obu filtrów. Konieczne jest wówczas wyczyszczenie/wymiana filtrów tłuszczowych "A" i/lub przeciwwęchowego "B" (zob. "Konserwacja i pielęgnacja").

Aby zresetować licznik filtra, należy:

Przy włączonym okapie nacisnąć trzy sekundy T5. Dioda sygnalizująca ostrzeżenie zamiga trzy razy, a następnie powróci do wyświetlania zwykłego trybu roboczego.

W przypadku równoczesnego sygnalizowania obu ostrzeżeń dotyczących filtrów, należy powtórzyć resetowanie.

Pierwsze resetowanie odnosi się do filtra tłuszczowego, drugie do filtra zapachowego.

Konfiguracja okapu:

W celu ustawienia żądanego trybu roboczego okapu, przy wyłączonym urządzeniu należy nacisnąć T5 przez około 6 sekund. Ikony T2 lub T3 zapalą się, wskazując na rodzaj instalacji: T2 wyciągowy, T3 filtrujący.

Tryb roboczy można zmienić naciskając cyklicznie przycisk T5.

W celu zapisania nowej konfiguracji, należy nacisnąć jeden raz przycisk T1.

Model z panelem przyciskowym Soft Button + Wyświetlacz

HNP 6.5S CD X/HA

HPS 60 IX/HA

T1T2T3T4T5T6

T1 ON/OFF silnika

Naciśnięcie przycisku przy wyłączonym okapie powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy powoduje przejście w stan OFF.

T2 Prędkość

Naciśnięcie przycisku powoduje przejście okapu do poprzedniej prędkości.

T3 Prędkość +

Naciśnięcie przycisku powoduje przejście okapu do następnej prędkości.

T4 Booster

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości intensywnej; na wyświetlaczu miga powoli litera "b". Po 5 minutach okap powróci do poprzednio ustawionej prędkości. Ten sam efekt można uzyskać przez naciśnięcie przycisku prędkości (T2 lub T3) podczas pracy okapu w trybie booster.

T5 Timer

Za każdym naciśnięciem przycisku automatyczne wyłączenie okapu jest opóźniane o 5 minut. Odliczanie w minutach czasu timera jest wyświetlane na wyświetlaczu. Timer można ustawić tylko dla prędkości ręcznych, a nie dla funkcji booster.

T6 ON/OFF oświetlenia

Sygnalizacja filtra tłuszczowego i przeciwwęchowego

Miganie paska w górze po lewej stronie informuje o nasyceniu filtra tłuszczowego.

Miganie paska w górze po prawej stronie informuje o nasyceniu filtra przeciwwęchowego.

Miganie obu pasków informuje o nasyceniu obu filtrów.

Konieczne jest wówczas wyczyszczenie i/lub wymiana filtrów tłuszczowych "A" i/lub przeciwzapachowych "B" (zob. Konserwacja i pielęgnacja), przy czym drugi rodzaj filtrów dotyczy wyłącznie okapów filtrujących.

Aby zresetować licznik filtra, należy:

Przy włączonym okapie nacisnąć na trzy sekundy T4. W przypadku równoczesnego sygnalizowania obu ostrzeżeń dotyczących filtrów, należy powtórzyć resetowanie.

Pierwsze resetowanie odnosi się do filtra tłuszczowego, drugie do filtra zapachowego.

Konfiguracja okapu

W celu ustawienia żądanego trybu roboczego okapu, przy wyłączonym urządzeniu, należy nacisnąć T4 przez około 6 sekund. Po sygnale dźwiękowym tryb roboczy zostanie przedstawiony na wyświetlaczu:

Wyciągowy

(migający kwadrat w dole po lewej stronie).

Filtrujący

(migający kwadrat w dole po prawej stronie).

Tryb roboczy można zmienić naciskając przycisk T4. Aby opuścić tryb konfiguracji, należy nacisnąć jeden raz przycisk T1, co spowoduje wyłączenie urządzenia przy równoczesnym zapisaniu ostatniego wyświetlonego ustawienia.

Konserwacja i pielęgnacja

Uwaga! Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik główny lokalu mieszkalnego.

Pierwsze czyszczenie

Zdjąć folie ochronne - Usunąć zanieczyszczenia wilgotną gąbką z małą ilością neutralnego mydła - Spłukać wilgotną szmatką - Wytrzeć miękką szmatką; jeśli okap jest ze stali nierdzewnej, należy wycierać zgodnie z kierunkiem satynowania metalu

Czyszczenie okresowe

Okap należy często czyścić (przynajmniej z taką samą częstotliwością, z jaką przeprowadza się konserwację filtrów tłuszczowych), zarówno w środku, jak i na zewnątrz. Do czyszczenia należy użyć wilgotnej szmatki, neutralnego detergentu w płynie i letniej wody.

Należy unikać stosowania produktów o właściwościach ściernych lub korozyjnych.

Uwaga: Nieprzestrzeganie zasad związanych z czyszczeniem okapu i wymianą filtrów stwarza niebezpieczeństwo pożaru. W związku z tym zaleca się ściśle przestrzegać podanych instrukcji. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary spowodowane niewłaściwą konserwacją lub nieprzestrzeganiem wyżej wskazanych zaleceń.

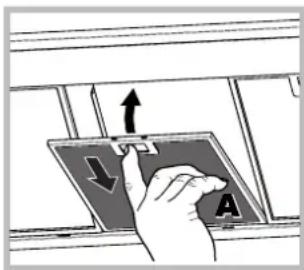

Konserwacja filtrów przeciwtłuszczowych (A)

Filtr przeciwtłuszczowy zatrzymuje cząsteczki tłuszczu powstające podczas gotowania; należy go czyścić co najmniej raz na miesiąc przy użyciu łagodnych detergentów, ręcznie lub w zmywarce w niskich temperaturach i w krótkim cyklu mycia.

Aby rozmontować filtr tłuszczowy, należy pociągnąć sprężynowy uchwyt zwalniający. Po myciu w zmywarce metalowy filtr przeciwtłuszczowy może stracić kolor, ale jego zdolność filtrowania nie zmienia się.

Konserwacja filtra węglowego (B)

Filtr węglowy zatrzymuje nieprzyjemne zapachy powstające podczas gotowania. Nasycenie filtra węglowego następuje po dłuższym lub krótszym użytkowaniu, w zależności od rodzaju kuchni i regularności czyszczenia filtrów tłuszczowych. W związku z tym należy

w każdym razie wymieniać przynajmniej co dwadzieścia miesięcy.

Ten filtr NIE może być myty ani regenerowany.

Demontaż: obrócić filtr o 90°C, tak aby można go było odczepić od zespołu wciągowego.

Montaż: Wprowadzić filtr z aktywnym węglem na zespół wyciągowy i obrócić go o 90°C w celu zamocowania.

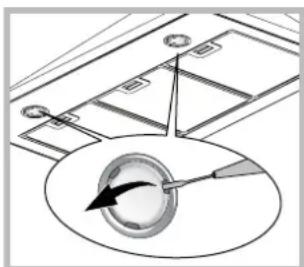

Wymiana żarówek

Odlaczyc urzadzenie od sieci zasilania elektrycznego i wyjac filtry przeciwtluszczowe.

Uwaga! Przed dotknieciem zarowek, nalezy upewnic sie, ze sa zimne.

1. Zdjac oslone, podwazajac ja plaskim srubokretem lub podobnym narzedziem.
2. Wymienic uszkodzona zarowke. Stosowac wylacznie zarowki o takich samych parametrach technicznych jak uszkodzone zarowki (szczegolowe informacje podane w instrukcji).
3. Zamknac oslone (mocowanie zatrzaskowe).

Wymiana zarowek LED

Okap jest wyposazony w system oswietlenia oparty na technologii LED. Diody LED gwarantuja optymalne oswietlenie, dluzsza zywotnosc i mniejsze zuzycie energii w porownaniu z tradycyjnymi zarowkami. W celu wymiany nalezy sie zwrocic do serwisu.

• Tylko w niektorych modelach

Kabel elektryczny

Jesli kabel zasilania jest uszkodzony, musi zostac wymieniony przez producenta lub ich serwis obslugi technicznej, tak aby uniknac jakiegokolwiek ryzyka.

USUWANIE

To urzadzenie posiada znak zgodnosci z Dyrektywa Europejska 2012/19/WE, Waste Electrical and Electronic Equipment (WEEE). Upewniajac sie, ze ten produkt zostanie usuniety w prawidlowy sposob, uzytkownik przyczynia sie do zapobiegania potencjalnemu negatywnemu wplywowi na srodowisko i zdrowie.

Symbol na produkcie lub na dołączonej do niego dokumentacji informuje, że to urządzenie nie powinno być traktowane jak zwykłe odpady domowe, lecz musi zostać przekazane do odpowiedniego punktu zbiórki urządzeń elektrycznych i elektronicznych w celu recyklingu. Należy je złomować, stosując się do lokalnych przepisów w zakresie usuwania odpadów. W celu uzyskania dodatkowych informacji dotyczących unieszkodliwiania, odzyskiwania i recyklingu tego produktu, należy się skontaktować z właściwym urzędem miejskim, z punktem zbiórki odpadów pochodzących z gospodarstw domowych lub ze sklepem, w którym produkt został zakupiony.

Usterki i środki zaradcze

Jeśli w działaniu urządzenia dojdzie do usterek, przed skontaktowaniem się z Serwisem Technicznym należy przeprowadzić następujące proste kontrole:

Jeśli okap nie działa:

Sprawdzić czy:

• dopływ prądu nie został przerwany.
• wybrano jedną z prędkości.

Jeśli skuteczność działania okapu jest niska:

Sprawdzić czy:

• Wybrana prędkość silnika jest odpowiednia do ilości uwalnianych spalin i oparów.
• Kuchnia jest wystarczająco wietrzona, umożliwiając prawidłowy dopływ powietrza.
• Filtr węglowy nie jest zużyty (okap w wersji filtrującej).

Jeśli okap wyłącza się podczas zwykłej pracy:

Sprawdzić czy:

dopływ prądu nie został przerwany. - nie doszło do interwencji urządzenia wielobiegunowego.

W przypadku usterek w działaniu urządzenia, przy skontaktowaniu się z Serwisem Technicznym, należy odłączyć urządzenie od zasilania na co najmniej 5 sekund, wyjmując wtyczkę z gniazdka, i ponownie podłączyć. Jeśli usterka nie znika, należy skontaktować się z serwisem technicznym.

Instalacja

Podłączenie do sieci elektrycznej

1. Zamknij osłonę ochronną (mocowanie na zatrzask).

Wymiana żarówek LED

Odkurzacz ma zainstalowane oświetlenie LED. LED zapewniają w porównaniu z klasycznymi lampami optymalne oświetlenie, dłuższą żywotność i niższe zużycie energii. W sprawie wymiany skontaktuj się z serwisem.

Przewód zasilający

Jeśli przewód zasilający jest uszkodzony, może go wymienić producent lub jego serwis, aby uniknąć jakiegokolwiek ryzyka.

• Jest częścią tylko niektórych modeli

UTYLIZACJA
