HNP 6.6 AM (K)HA - Exaustor HOTPOINT-ARISTON - Manual de utilização gratuito

Tipo de produto	Exaustor
Marca	HOTPOINT-ARISTON
Modelo	HNP 6.6 AM (K)HA
Dimensões (L x P x A)	59,8 x 50 x (61-82) cm
Peso estimado	~10 kg
Alimentação elétrica	220-240 V, 50 Hz
Potência total absorvida	220 W
Iluminação	2 lâmpadas halogéneas 25 W (G9, 230 V)
Número de velocidades	3 + função booster
Temporizador	Sim (em alguns modelos)
Filtro de gordura	Metálico, lavável na máquina de lavar loiça
Filtro de carvão	Sim, substituição a cada 20 meses
Tipo de instalação	Evacuação exterior ou recirculação (kit opcional)
Diâmetro de saída de ar	150 mm
Altura mínima de instalação	65 cm (cozinhar a gás) / 55 cm (cozinhar elétrico)
Limpeza recomendada	Filtro de gordura: mensal; exterior: com esponja e sabão neutro
Substituição das lâmpadas	Possível pelo utilizador (halogéneo); SAT para LED
Índice de reparabilidade	Peças de substituição disponíveis: filtros, lâmpadas
Informações gerais	Em conformidade com as diretivas CE (BT 2006/95, CEM 2004/108)

Perguntas frequentes - HNP 6.6 AM (K)HA HOTPOINT-ARISTON

Como instalar o exaustor HNP 6.6 AM (K)HA ?

A instalação deve ser realizada por um profissional qualificado. Respeite as distâncias mínimas: 65 cm acima de um fogão a gás, 55 cm para um fogão elétrico. Ligue o exaustor a uma tomada acessível ou a um interruptor bipolar. Para a evacuação, utilize um conduto de 150 mm de diâmetro.

Como limpar os filtros de gordura ?

Os filtros de gordura metálicos devem ser limpos pelo menos uma vez por mês. Retire-os puxando a pega de mola. Lave-os à mão com um detergente suave ou na máquina de lavar loiça a baixa temperatura e ciclo curto.

Quando é necessário substituir o filtro de carvão ?

O filtro de carvão retém os odores. Deve ser substituído no máximo a cada 20 meses, ou mais frequentemente consoante a utilização. Este filtro não se lava nem se regenera.

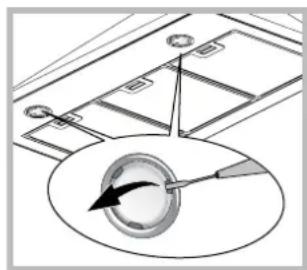

Como mudar uma lâmpada halogénea ?

Desligue o aparelho. Certifique-se de que a lâmpada está fria. Retire o protetor fazendo alavanca com uma chave de fendas plana. Substitua a lâmpada usada por uma lâmpada idêntica (25 W, G9, 230 V) e coloque o protetor de volta no lugar.

O que fazer se o exaustor não funcionar mais ?

Verifique a alimentação elétrica, o disjuntor, e se uma velocidade está selecionada. Desligue o aparelho 5 segundos e volte a ligá-lo. Se o problema persistir, contacte o serviço de assistência indicando o modelo e o número de série.

Como usar a função booster ?

Prima o botão booster (T5 em alguns modelos). O exaustor passa para velocidade intensiva durante 5 minutos e depois volta automaticamente à velocidade anterior. Também pode sair do booster premindo outra velocidade.

Como configurar o exaustor em modo recirculação ?

Desligue o exaustor, prima T4 (ou T5 conforme modelo) 6 segundos. O ícone de recirculação pisca. Prima ciclicamente o mesmo botão para selecionar o modo recirculação e depois prima T1 para guardar. Instale o kit do filtro de carvão.

O que significam os ícones a piscar ?

Se o ícone da primeira velocidade piscar, o filtro de gordura está saturado. Se for a segunda velocidade, o filtro de carvão está saturado. Ambos piscam se os dois filtros estiverem saturados. Limpe ou substitua os filtros e depois reinicie premindo 3 segundos o botão de iluminação (T5).

Como reiniciar o contador de saturação dos filtros ?

Com o exaustor ligado, prima 3 segundos o botão T5 (ou T4 em alguns modelos). O indicador pisca 3 vezes. Para dois filtros, repita a operação: a primeira reinicia o filtro de gordura, a segunda o filtro de carvão.

O exaustor pode ser usado sem filtro de gordura ?

Não, nunca use o exaustor sem o filtro de gordura corretamente montado. Isso pode causar riscos de incêndio e danificar o motor. O filtro deve estar no lugar e limpo.

MANUAL DE UTILIZADOR HNP 6.6 AM (K)HA HOTPOINT-ARISTON

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização, 1

Advertências, 14

Assistência, 28

Instalação, 47

Comandos PYRAMID, 48

Manutenção e cuidados, 49

Anomalias e soluções, 50

NL

Nederlands

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permaneça junto com o produto.

! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

! Não efetue alterações elétricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

• A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura elétrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificarem uma distância maior, é necessário considerá-la.

• O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/tectos. Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser suficientemente robusto para suportar o peso do exaustor.
• Atenção! Não ligue o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalação e manutenção, utilizar luvas de proteção.
• O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.
• Nunca utilizar o produto sem filtro de gordura corretamente instalado!
• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.
• O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.
• Em relação às medidas técnicas e de segurança a adotar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
• É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, por possível risco de choque elétrico.
• Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho, derivados do incumprimento das instruções presentes neste manual.
• Atenção! As partes acessíveis podem ficar muito quentes se utilizadas com aparelhos de cozedura.

! Nunca recorra a tecnologias avançadas não autorizadas.

Comunique:

• o tipo de avaria;
• o modelo da boquilha (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

NL

Serviço

I Wendt u nooit tot niet erkende monteurs.

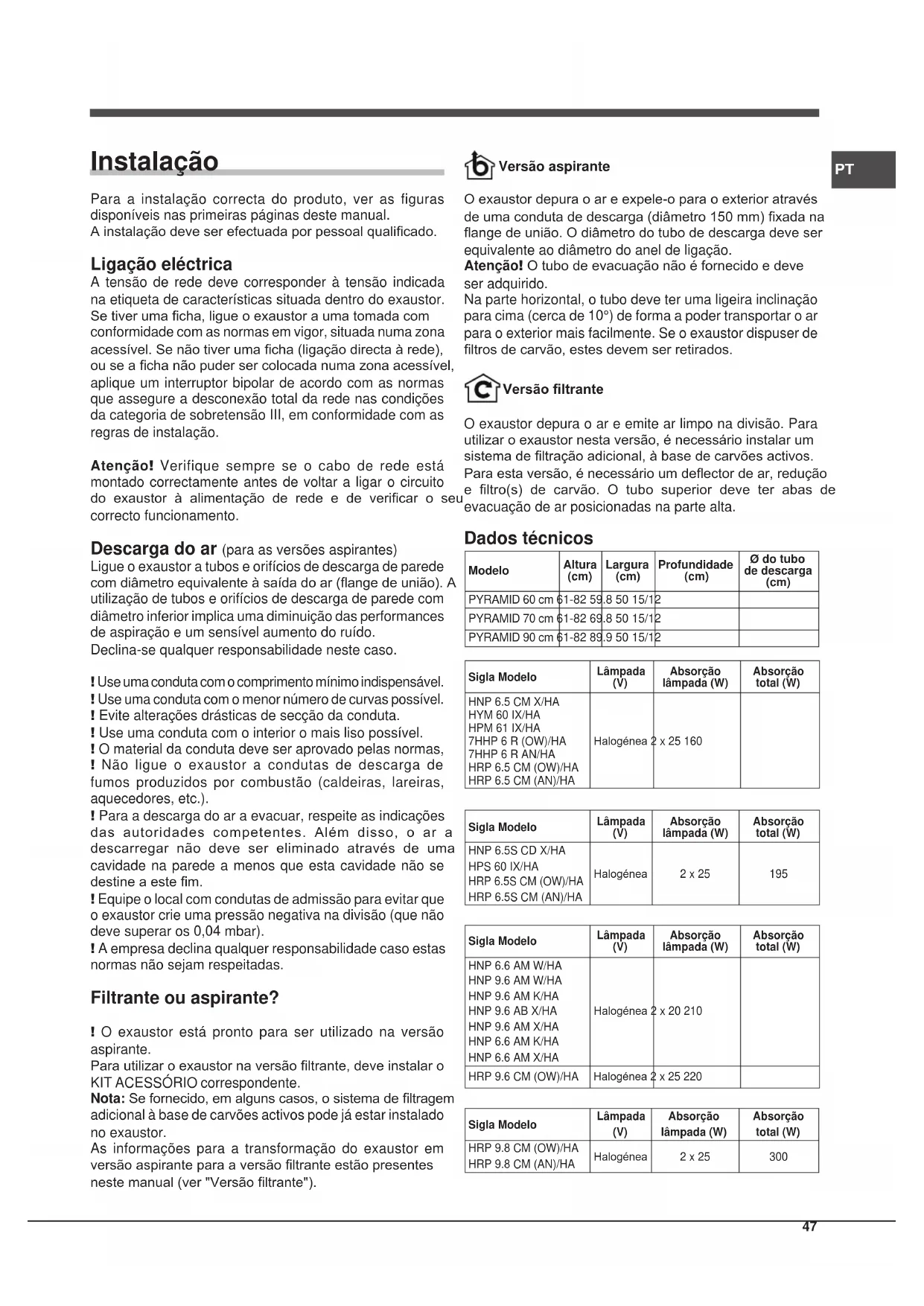

Para a instalação correta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efetuada por pessoal qualificado.

Ligação elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada em conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação direta à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegurem a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado corretamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

Use uma conduta com comprimento mínimo indispensável. Use uma conduta com o menor número de curvas possível. Evite alterações drásticas de secção da conduta. Use uma conduta com o interior o mais liso possível. O material da conduta deve ser aprovado pelas normas. Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.). Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede, a menos que esta cavidade não se destine a este fim. Equipe o local com condutas de admissão para fazer com que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar). A Empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

O exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões ativos pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante para a versão filtrante estão presentes neste manual (ver "Versão filtrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fixada na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados.

Versão filtrante

• O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvões ativos. Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter aberturas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
PYRAMID 60 cm	61-82 59	.8 50 15/1	2
PYRAMID 70 cm	61-82 69	.8 50 15/1	2
PYRAMID 90 cm	61-82 89	.9 50 15/1	2

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNP 6.5 CM X/HAHYM 60 IX/HAHPM 61 IX/HA7HHP 6 R (OW)/HA7HHP 6 R AN/HAHRP 6.5 CM (OW)/HARHP 6.5 CM (AN)/HA	Halogénea2	x 25 160

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNP 6.5S CD X/HA HPS 60 IX/HA HRP 6.5S CM (OW)/HA HRP 6.5S CM (AN)/HA	Halogénea	2 x 25	195

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNP 6.6 AM W/HA
HNP 9.6 AM W/HA
HNP 9.6 AM K/HA
HNP 9.6 AB X/HA	Halogénea	2 x 20 210
HNP 9.6 AM X/HA
HNP 6.6 AM K/HA
HNP 6.6 AM X/HA
HRP 9.6 CM (OW)/HA	Halogénea	2 x 25 220

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HRP 9.8 CM (OW)/HA	Halogêneia	2 x 25	300
HRP 9.8 CM (AN)/HA

PT

	Potência	Tensão Engate	Medidas
Halogénea 25 W 2	x 25 W 230	V G9 L40xØ14
Halogénea 20 W 2	x 20 W 12	V G4 L30xØ10

LED

Grupo de risco 1 de acordo com a norma EN 62471

Os exaustores estão em conformidade com as seguintes Diretivas CE:

• Diretiva "Baixa tensão" 2006/95/CE (12-12-2006)
• Diretiva "EMC" 2004/108/CE (15-12-2004)

Comandos PYRAMID

Modelos com painel de botões mecânico

HNP 6.5 CM X/HA

HNP 6.6 AM W/HA

HNP 9.6 AM W/HA

HNP 9.6 AM K/HA

HNP 9.6 AM X/HA

HNP 6.6 AM K/HA

HNP 6.6 AM X/HA

HYM 60 IX/HA

HPM 61 IX/HA

HRP 9.8 CM (OW)/HA

7HHP 6 R (OW)/HA

HRP 9.8 CM (AN)/HA

7HHP6RAN/HA

HRP 6.5 CM (OW)/HA

HRP 6.5 CM (AN)/HA

HRP 9.6 CM (OW)/HA

HRP 6.5S CM (OW)/HA

HRP 6.5S CM (AN)/HA

T1T2T3T4T5

T1 Reset motor

Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

• Somente em outros modelos

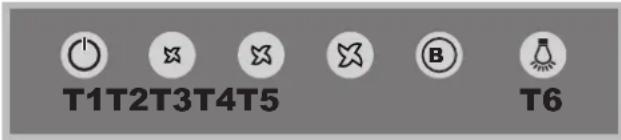

Modelos com painel Soft Button

HNP 9.6 AB X/HA

T1 Reset motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade selecionada.

T6 ON/OFF luzes

Aviso filtro de gorduras e cheiros

Se o ícone relativo à primeira velocidade T2 ficar intermitente, isso significa que o filtro de gorduras está saturado; se o ícone relativo à segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e se os ícones T2 e T3 ficarem intermitentes, significa que ambos estão saturados. Será necessário proceder à limpeza/substituição dos filtros de cheiros "B" (ver "Manutenção e limpeza").

Para efetuar o reset do controle do filtro:

Enquanto o exaustor está ligado, pressione T5 durante três segundos.

O LED que assinala o aviso pisca três vezes e depois regressa à visualização de estrutura normal.

No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do FILTRO de gorduras e a segunda do FILTRO de cheiros.

Configuração do exaustor:

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T5 durante cerca de 6 segundos. O ícone T2 ou T3 acende-se, indicando o tipo de instalação: T2 aspirante, T3 filtrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T5.

Para guardar a nova configuração, é necessário pressionar a tecla T1.

Modelos com painel Soft Button + Visor

HNP 6.5S CD X/HA

HPS 60 IX/HA

T1T2T3T4T5T6

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade seguinte.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor fica intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter também durante o booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automático do exaustor é atrasado 5 minutos. A contagem decrescente da hora do timer é visualizada no visor. O timer pode ser configurado apenas para as velocidades manuais, não para o booster.

T6 ON/OFF luzes

Aviso filtro de gorduras e cheiros

Se a barra em cima, à esquerda, ficar intermitente, significa que o filtro de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significa que o filtro de cheiros está saturado.

Se ambas as barras ficarem intermitentes, significa que ambos os filtros estão saturados.

Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e custado"); este último, apenas para os exaustores filtrantes.

Para efectuar o reset do controle do filtro:

Enquanto o exaustor está ligado, pressione T4 durante três segundos.

No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do filtro de gorduras e a segunda do filtro de cheiros.

Configuração do exaustor

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione

T4 durante cerca de 6 segundos. Depois de um bip longo, o tipo de instalação é visualizado no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possível alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produto desligue, guardando a última configuração visualizada.

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as proteções
• Elimine as impurezas com uma esponja húmida e pouco detergente neutro
• Enxague com um pano húmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas.

Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorreta ou pelo incumprimento das advertências acima.

PT

Manutenção dos filtros de gorduras (A)

O filtro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

Substituição do filtro de carvão (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é

necessário substituir o cartucho no máximo a cada vinte meses.

Este filtro NÃO pode ser lavado ou regenerado.

Desmontagem: rode o filtro a 90° para desencaixá-lo do grupo aspirante.

Montagem: Insira o filtro de carvão ativado no grupo aspirante e rode a 90° para fixá-lo.

Substituição das lâmpadas

Desligue o aparelho da rede elétrica e retire os filtros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a proteção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.
2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas (para mais informações, presentes no manual seguinte).
3. Volte a fechar a proteção (fixação por encaixe).

Substituição das lâmpadas LED

O exaustor dispõe de um sistema de iluminação com base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

Cabo elétrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Diretiva Europeia 2012/19/EC, Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Ao assegurar que este produto é eliminado corretamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo presente no produto ou na documentação de acompanhamento significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue num ponto de recolha para reciclagem de aparelhos elétricos e eletrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efetue os seguintes controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe uma quebra de corrente.
• foi selecionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor selecionada é suficiente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o filtro de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifique se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi ativado.

Em caso de eventuais anomalias de funcionamento, antes de se dirigir ao serviço de assistência, desligue o aparelho da alimentação elétrica durante pelo menos 5 segundos, retirando a ficha da tomada, e volte a ligá-lo.

Caso a anomalia ainda se verifique, contacte o serviço de assistência.

• Há somente em alguns modelos
