BRERA3420 - Indukcja FALMEC - Bezpłatna instrukcja obsługi

Typ produktu	Płyta indukcyjna z okapem wbudowanym
Marka	FALMEC
Model	BRERA3420
Liczba stref grzewczych	4
Rodzaj palników	Indukcja
Moc całkowita	3000 - 7400 W (w zależności od konfiguracji)
Moc nominalna na strefę	2100 W
Moc booster na strefę	3000 W (maks. 5 min)
Zasilanie elektryczne	220-240 V~ 50/60 Hz lub 380-415 V~ 50/60 Hz
Powierzchnia gotowania	Szkło ceramiczne
Funkcje gotowania	Boost, Keep Warm (44°C), Chef Cook, Bridge, Pauza, Timer, Automatyczne ogrzewanie, Recall, Blokada dziecięca
Wyświetlacz	Cyfrowy dotykowy
Bezpieczeństwo	Automatyczne wyłączanie, Blokada dziecięca, Wskaźnik ciepła resztkowego, Ochrona przed przegrzaniem, Wykrywanie garnka
Typ okapu	Wyciągowa lub filtrująca (do wyboru)
Sterowanie okapem	Dotykowe: ON/OFF, prędkość +/-, Timer 15 min, Alarm węgla
Prędkości okapu	1-9 + Boost (P)
Filtry okapu	Metalowe przeciwtłuszczowe (myte co 30 godz.); Węgiel aktywny opcjonalnie (regeneracja co 18 mies., wymiana co 3 lata)
Taca do zbierania oleju	Tak (czyszczenie miesięczne)
Konserwacja płyty grzewczej	Specjalny środek czyszczący do szkła ceramicznego, metalowa skrobaczka
Części zamienne	Dostępne oryginalne

Często zadawane pytania - BRERA3420 FALMEC

Jakie rodzaje garnków stosować na płycie indukcyjnej FALMEC BRERA3420?

Używaj wyłącznie garnków z dnem magnetycznym, gładkim i płaskim. Sprawdź magnesem: musi przylegać do całej powierzchni dna. Garnki miedziane, aluminiowe, ceramiczne lub gliniane nie są odpowiednie. Minimalna średnica dna wynosi 120 mm dla pojedynczej strefy i 230 mm dla funkcji Bridge.

Jak czyścić powierzchnię ze szkła ceramicznego?

Poczekaj, aż płyta ostygnie. Najpierw usuń grube pozostałości odpowiednią metalową skrobaczką. Zastosuj specjalny środek czyszczący do szkła ceramicznego, przetrzyj ręcznikiem papierowym, następnie spłucz wilgotną szmatką i osusz. Nigdy nie używaj ściernych, żrących środków ani myjki parowej.

Co zrobić, gdy wyświetli się kod błędu E?

Kody E oznaczają usterki. Na przykład E+2+1 oznacza temperaturę wewnętrzną >85°C: pozostaw do ostygnięcia i zapewnij wentylację. E+0+3 sygnalizuje zakryty przycisk: wyczyść panel. W przypadku innych kodów (E+1+4+2, E+5 itp.) odłącz urządzenie na 5 sekund; jeśli problem nie ustąpi, skontaktuj się z serwisem technicznym.

Jak włączyć blokadę dziecięcą?

Aby włączyć Blokadę dziecięcą, naciśnij przycisk strefy grzewczej przez 3 sekundy, zwolnij, a następnie przesuń palcem od 0 do 9 na selektorze mocy. Wyświetlacz pokaże symbol blokady. Aby wyłączyć, powtórz czynność, przesuwając od 9 do 0.

Jak używać funkcji Booster?

Wybierz żądaną strefę grzewczą, a następnie naciśnij przycisk P (Booster). Maksymalna moc (3000 W) jest aktywna przez maksymalnie 5 minut, po czym strefa wraca do poziomu 9. Użyj tej funkcji, aby szybko doprowadzić duże ilości wody do wrzenia.

Jak ustawić minutnik (Timer)?

Naciśnij przycisk Timer. Strefa Timera zaświeci się. Użyj przycisków + i -, aby ustawić godziny, dziesiątki minut i minuty (maks. 9h59). Po 10 sekundach rozpocznie się odliczanie. Po zakończeniu rozlegnie się alarm dźwiękowy; naciśnij dowolny przycisk, aby go wyłączyć. Aby ustawić timer dla danej strefy, najpierw wybierz strefę, a następnie naciśnij strefę Timera.

Co zrobić, jeśli płyta nie włącza się?

Sprawdź, czy płyta jest prawidłowo podłączona i czy bezpiecznik nie jest wybity. Upewnij się, że blokada dziecięca nie jest włączona. Wyczyść przyciski, jeśli są tłuste lub mokre. Jeśli wyświetla się symbol braku garnka, postaw odpowiedni garnek. Jeśli nic nie działa, odłącz i ponownie podłącz urządzenie.

Jak czyścić metalowe filtry okapu?

Metalowe filtry przeciwtłuszczowe należy myć po 30 godzinach użytkowania. Namocz je we wrzącej wodzie z płynem do naczyń na godzinę, opłucz i dokładnie osusz. Mycie w zmywarce jest możliwe. Nie zginaj filtrów ani nie używaj żrących detergentów.

Jak regenerować lub wymieniać filtr z węglem aktywnym?

Filtr z węglem aktywnym (opcjonalny) regeneruje się co 18 miesięcy, umieszczając go w piekarniku w temperaturze 200°C na godzinę. Należy go wymienić po 3 latach. Upewnij się, że jest całkowicie schłodzony przed ponownym montażem. Alarm węgla (F) pojawia się po około 2000 godzinach; zresetuj go, naciskając przycisk F przez 5 sekund przy włączonym silniku.

Jak używać funkcji Bridge do dużych garnków?

Funkcja Bridge umożliwia połączenie dwóch sąsiednich stref (1-2 lub 3-4). Umieść duży garnek (np. do ryby) na obu strefach. Naciśnij jednocześnie przyciski obu stref; sygnał dźwiękowy potwierdzi aktywację. Ustaw moc dla całości. Aby wyłączyć, naciśnij ponownie jednocześnie oba przyciski.

INSTRUKCJA OBSŁUGI BRERA3420 FALMEC

PL - Środki montażowe.

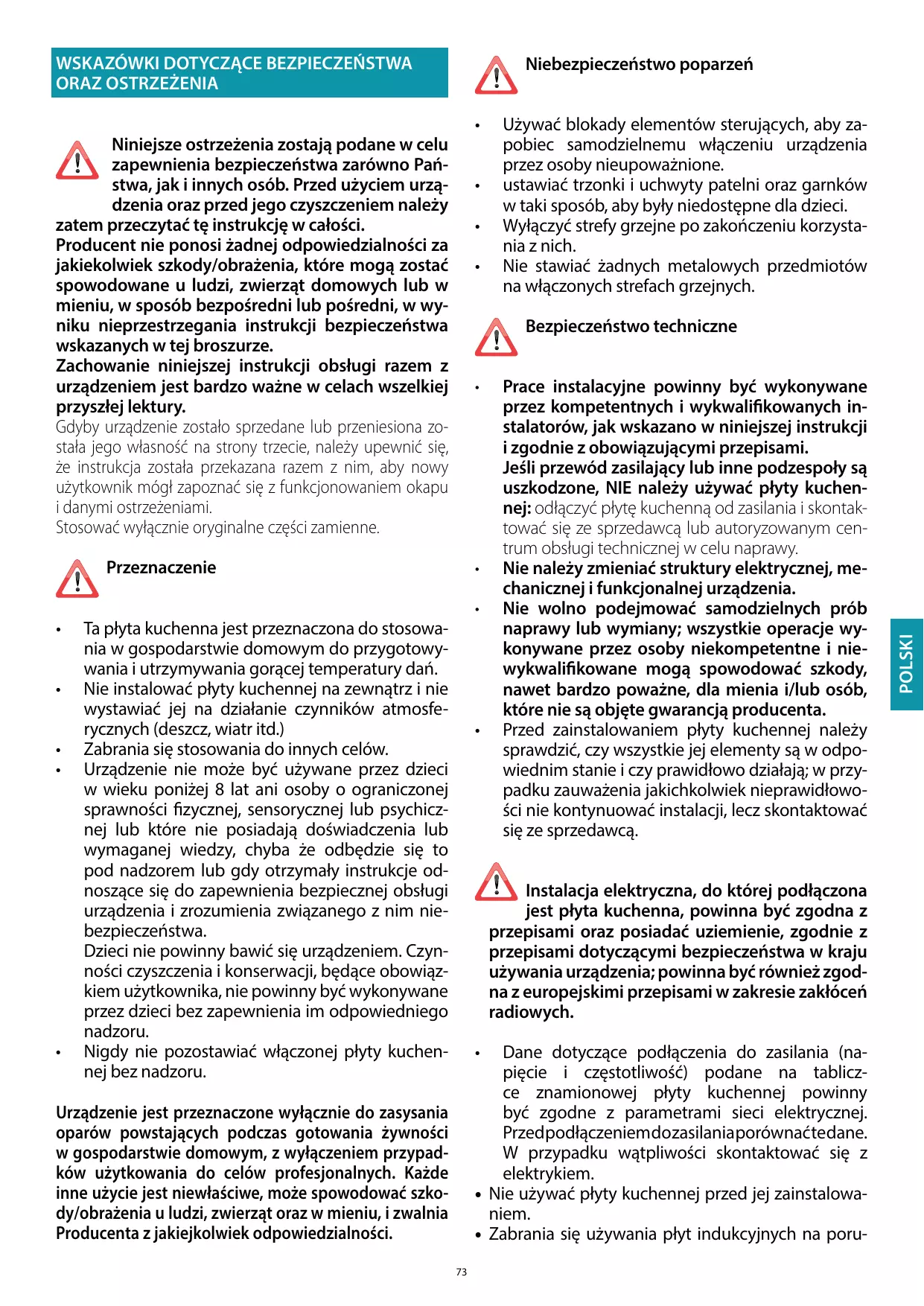

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ORAZ OSTRZEŻENIA

Niniejsze ostrzeżenia zostały podane w celu zapewnienia bezpieczeństwa zarówno Państwa, jak i innych osób. Przed użyciem urządzenia oraz przed jego czyszczeniem należy przeczytać tę instrukcję w całości.

Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody/obrażenia, które mogą zostać spowodowane u ludzi, zwierząt domowych lub w mieniu, w sposób bezpośredni lub pośredni, w wyniku nieprzestrzegania instrukcji bezpieczeństwa wskazanych w tej broszurze.

Zachowanie niniejszej instrukcji obsługi razem z urządzeniem jest bardzo ważne w celach wszelkiej przyszłej lektury.

Gdyby urządzenie zostało sprzedane lub przeniesiona została jego własność na strony trzecie, należy upewnić się, że instrukcja została przekazana razem z nim, aby nowy użytkownik mógł zapoznać się z funkcjonowaniem okapu i danymi ostrzeżeniami.

Stosować wyłącznie oryginalne części zamienne.

Przeznaczenie

• Ta płyta kuchenna jest przeznaczona do stosowania w gospodarstwie domowym do przygotowywania i utrzymywania gorącej temperatury dań.
• Nie instalować płyty kuchennej na zewnątrz i nie wystawiać jej na działanie czynników atmosferycznych (deszcz, wiatr itd.). Zabrania się stosowania do innych celów. Urządzenie nie może być używane przez dzieci w wieku poniżej 8 lat ani osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej lub które nie posiadają doświadczenia lub wymaganej wiedzy, chyba że odbywa się to pod nadzorem lub gdy otrzymały instrukcje dotyczące zapewnienia bezpiecznej obsługi urządzenia i zrozumienia związanego z nim niebezpieczeństwa.

Dzieci nie powinny bawić się urządzeniem. Czynności czyszczenia i konserwacji, będące obowiązkiem użytkownika, nie powinny być wykonywane przez dzieci bez zapewnienia im odpowiedniego nadzoru.

• Nigdy nie pozostawiać włączonej płyty kuchennej bez nadzoru.

Urządzenie jest przeznaczone wyłącznie do zasysania oparów powstających podczas gotowania żywności w gospodarstwie domowym, z wyłączeniem przypadków użytkowania do celów profesjonalnych. Każde inne użycie jest niewłaściwe i może spowodować szkody/obrażenia u ludzi, zwierząt lub mienia, i zwalnia Producenta z jakiejkolwiek odpowiedzialności.

Niebezpieczeństwo poparzeń

Używać blokady elementów sterujących, aby zapobiec samodzielnemu włączaniu urządzenia przez osoby nieupoważnione. Ustawiać trzonki i uchwyty patelni oraz garnków w taki sposób, aby były niedostępne dla dzieci. - Wyłączyć strefy grzejne po zakończeniu korzystania z nich. - Nie stawiać żadnych metalowych przedmiotów na włączonych strefach grzejnych.

Bezpieczeństwo techniczne

• Prace instalacyjne powinny być wykonywane przez kompetentnych i wykwalifikowanych instalatorów, jak wskazano w niniejszej instrukcji i zgodnie z obowiązującymi przepisami. Jeśli przewód zasilający lub inne podzespoły są uszkodzone, NIE należy używać płyty kuchennej: odłączyć płytę kuchenną od zasilania i skontaktować się ze sprzedawcą lub autoryzowanym centrum obsługi technicznej w celu naprawy.
• Nie należy zmieniać struktury elektrycznej, mechanicznej i funkcjonalnej urządzenia.
• Nie wolno podejmować napraw lub wymiany przez osoby nieuprawnione; wszystkie operacje wykonywane przez osoby nieuprawnione i niewykwalifikowane mogą spowodować szkody, nawet bardzo poważne, dla mienia i/lub osób, które nie są objęte gwarancją produktu.
• Przed zainstalowaniem płyty kuchennej należy sprawdzić, czy wszystkie jej elementy są w odpowiednim stanie i czy prawidłowo działają; w przypadku zauważenia jakichkolwiek nieprawidłowości nie kontynuować instalacji, lecz skontaktować się ze sprzedawcą.

Instalacja elektryczna, do której podłączona jest płyta kuchenna, powinna być zgodna z przepisami oraz posiadać uziemienie, zgodnie z przepisami dotyczącymi bezpieczeństwa w kraju używania urządzenia; powinna być również zgodna z europejskimi przepisami w zakresie zakłóceń.

• Dane dotyczące podłączenia do zasilania (napięcie i częstotliwość) podane na tabliczce znamionowej płyty kuchennej powinny być zgodne z parametrami sieci elektrycznej. Przed podłączeniem do zasilania porównaj te dane. W przypadku wątpliwości skontaktować się z elektrykiem.
• Nie używać płyty kuchennej przed jej zainstalowaniem. Zabrania się używania płyt indukcyjnych na poruszających się urządzeniach.

• Nigdy nie otwierać osłony urządzenia.
• Falmec gwarantuje zachowanie standardów bezpieczeństwa wyłącznie w przypadku używania oryginalnych części zamiennych.
• Urządzenie nie jest przeznaczone do działania z zastosowaniem zewnętrznego czasomierza lub pilota.

Przed zainstalowaniem okapu należy sprawdzić, czy napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu.

Po zainstalowaniu urządzenia, gniazdko wykorzystywane do podłączenia elektrycznego powinno być łatwo dostępne; jeśli nie jest to możliwe, należy zainstalować wyłącznik główny, aby w razie konieczności odłączyć okap.

Wszelkie modyfikacje w instalacji elektrycznej powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka.

W przypadku awarii urządzenia, nie należy podejmować samodzielnych napraw. Skontaktować się z dostawcą lub autoryzowanym centrum obsługi technicznej.

! Podczas instalowania okapu należy odłączyć urządzenie, wyjmując wtyczkę lub za pomocą wyłącznika głównego.

BEZPIECZEŃSTWO ODPROWADZANIA DYMU

! Nie przyłączać urządzenia do kanałów dymowych/spalinowych (kotły, kominki itp.).

Przed instalacją okapu należy się upewnić, że przystosowane są wszystkie przewody odprowadzania zużytego powietrza poza pomieszczenie.

OSTRZEŻENIA DOTYCZĄCE KORZYSTANIA Z URZĄDZENIA

• Przed pierwszym użyciem urządzenia usunąć z niego ewentualne folie ochronne i naklejki. Garnki i inne naczynia kuchenne w trakcie korzystania z nich na płycie mogą powodować hałas, którego przyczynę mogą stanowić:
• wysoki poziom pobieranej mocy.
• różne materiały, z których wykonane jest dno garnków.

Nigdy nie używać wody do ugaszenia ognia. Wyłączyć strefę grzejną. Stłumić płomienie za pomocą pokrywki, koca gaśniczego lub innego podobnego przedmiotu. - Nie przechowywać przedmiotów łatwopalnych w szufladach umieszczonych pod płytą kuchenną. Pojemnik z przegródkami na sztućce powinien być wykonany z materiału odpornego na wysoką temperaturę. - Nie podgrzewać pustych garnków ani patelni oraz zawsze sprawdzać, czy w naczyniach kuchennych znajduje się minimalna ilość płynu. Zawsze wyłączać płytę kuchenną po zakończeniu korzystania z niej. W przypadku używania tłuszczów i olejów nieustannie kontrolować proces gotowania, gdyż wymienione substancje mogą szybko ulec zapaleniu. Podgrzewać tłuszcze i oleje przez maksimum jedną minutę i nigdy nie używać funkcji Booster. W trakcie i po zakończeniu korzystania z urządzenia uważać, by się nie oparzyć.

• Upewnić się, że żaden zamocowany na stałe ani ruchomy przewód elektryczny urządzenia nie styka się z szybą lub z gorącym naczyniem kuchennym.
• Nie używać płyty kuchenki do podgrzewania słoików.
• Nie używać żadnego rodzaju pokryw na płycie indukcyjnej.
• Przewody elektryczne nie powinny stykać się z płytą kuchenną. Zaleca się, aby chronić ręce, zakładając odpowiednie rękawice do chwytania gorących naczyń. Używać wyłącznie suchych rękawic lub rękawic kuchennych. Używać tylko garnków i patelni z gładką, magnetyczną podstawą, odpowiednią do płyt indukcyjnych. Pamiętać, aby cukier, materiały syntetyczne oraz folie aluminiowe nie miały styczności z gorącymi strefami. Podczas schładzania wymienione substancje mogą spowodować pęknięcia lub inne uszkodzenia powierzchni witroceramicznej: wyłączyć urządzenie i natychmiast usunąć je z jeszcze gorącej strefy grzejnej.
• Przemieszczać garnki, unosząc je, nie przesuwać ich po powierzchni płyty kuchennej.
• Przed każdym użyciem garnki i płyta kuchenna powinny być idealnie wyczyszczone.
• Nie upuszczać żadnych przedmiotów na płytę grzewczą!

Używać wyłącznie garnków z dnem o właściwościach magnetycznych.

Niedozwolone są materiały niemagnetyczne.

WYBÓR GARNKÓW

Garnki odpowiednie do gotowania na płycie indukcyjnej:

Do płyt indukcyjnych nadają się tylko garnki z całkowicie magnetycznym, wystarczająco szerokim i idealnie płaskim dnem.

Dno nadaje się do namagnesowania, jeśli magnes przylega do każdego punktu na dnie naczynia.

Używanie garnków z nierównym dnem może utrudnić wykrycie garnka i nagrzanie go.

Odpowiednie garnki (przykłady):

- garnki z grubym dnem z emaliowanej stali, - garnki żeliwne z emaliowanym dnem, - garnki wykonane z wielowarstwowej stali nierdzewnej, - garnki z ferrytycznej stali nierdzewnej.

Wymiary dna garnka:

Obszar gotowania	Minimalne wymiary
Pojedyncza	120mm
Funkcja Bridge	230mm

Garnki nieodpowiednie do gotowania na płycie indukcyjnej:

Garnki z niemagnetycznym lub tylko częściowo magnetycznym dnem, o wymiarach mniejszych niż wskazane wymiary minimalne i które nie są idealnie płaskie, nie nadają się do użytku na płytach indukcyjnych.

Nieodpowiednie garnki

(przykłady): -garnki miedziane, -garnki aluminiowe, -garnki ceramiczne, -garnki ze szkła, -garnki ze stali nierdzewnej.

Hałas podczas gotowania

Podczas gotowania garnki mogą wytwarzać hałas; nie oznacza to wadliwego działania i nie wpływa na działanie produktu.

Wytwarzany hałas ma związek z rodzajem garnka i rodzajem dna.

Jeśli hałas jest szczególnie uciążliwy, zaleca się wymianę garnka.

Szum, syczenie, trzaski i drgania są spowodowane przenoszeniem energii na dno garnka i są wytwarzane przez różne materiały, z których się składa.

Występują przy wysokim poziomie mocy i zmniejszają się wraz z ustawieniem niższego poziomu.

Hałas wewnętrznej wentylacji: urządzenie jest wyposażone w wentylację do regulacji wewnętrznej temperatury płyty indukcyjnej. Wentylacja działa również po wyłączeniu urządzenia.

Używać garnków o wymiarach dostosowanych do odpowiednich stref grzejnych. Zawsze używać jednego garnka lub patelni w każdej strefie grzejnej, również podczas korzystania z funkcji BRIDGE. - Nie umieszczać gorących naczyń na przyciskach dotykowych i kontrolkach, ponieważ mogą one uszkodzić elektronikę zainstalowaną poniżej.

Dbać, aby elementy sterujące i kontrolki były zawsze czyste. - Nie przechowywać metalowych przedmiotów bezpośrednio pod płytą kuchenną. W miarę możliwości zawsze używać pokrywek, aby unikać rozpraszania ciepła. Gotować w małej ilości wody. - Po rozpoczęciu smażenia lub gotowania potraw ustawić moc na niższym poziomie.

Instrukcje bezpieczeństwa i ostrzeżenia

Ostrzeżenie dla osób z rozrusznikami serca:

należy pamiętać, że w bezpośrednim sąsiedztwie urządzenia podczas jego działania generowane jest pole elektromagnetyczne. Możliwość wpływu tego pola na pracę rozrusznika serca jest bardzo mała.

W razie wątpliwości należy skontaktować się z producentem rozrusznika serca lub lekarzem.

Pole elektromagnetyczne płyty może wpłynąć negatywnie na działanie magnesowalnych przedmiotów. Karty kredytowe, urządzenia ratujące życie, kalkulatory kieszonkowe itp. nie mogą być umieszczane w bezpośrednim sąsiedztwie włączonej płyty kuchennej.

Metalowe przedmioty przechowywane w szufladzie pod urządzeniem mogą ulec znacznemu nagrzaniu w przypadku długotrwałego korzystania z urządzenia. Nie przechowywać metalowych przedmiotów w szufladzie umieszczonej bezpośrednio pod płytą grzejną.

Urządzenie jest wyposażone w wentylatory chłodzące. Jeśli pod urządzeniem wpuszczonym w blat znajduje się szuflada, należy umieścić przegrodę oddzielającą między szufladą a dolną częścią urządzenia, aby zapewnić konieczną wentylację płyty. Nie dopuścić do zablokowania wentylatorów.

Nigdy nie używać dwóch garnków lub patelni na jednym obszarze gotowania, prostokątnym obszarze gotowania lub w strefie gotowania PowerFlex.

Przed przystąpieniem do czyszczenia lub konserwacji, odłączyć urządzenie, wyjmując wtyczkę lub wyłączając główny wyłącznik.

Nie należy używać okapu z mokrymi rękami lub boso.

Gdy nie korzysta się z urządzenia, zawsze sprawdzić, czy wszystkie części elektryczne (światła, wyciąg) są wyłączone.

Nie kłaść żadnych obiektów na ruchomych klapkach.

Maksymalna całkowita masa ewentualnych przedmiotów postawionych lub zawieszonych (gdzie przewidziano) na okapie nie może przekroczyć 1,5 kg.

Podczas zastosowania frytkownicy sprawdzać: przegrzany olej może się zapalić.

Nigdy nie należy używać okapu bez metalowych filtrów przeciwtłuszczowych; tłuszcz i brud w tym przypadku osadziłby się na urządzeniu, pogarszając jego działanie.

Dostępne części okapu mogą być nagrzane, gdy są stosowane w połączeniu z urządzeniami do gotowania.

Nie czyścić części okapu, gdy są szczególnie gorące.

Jeśli czyszczenie nie jest przeprowadzone zgodnie z procedurami i z produktami wymienionymi w niniejszej instrukcji, może wystąpić zagrożenie pożarowe.

Gdy urządzenie nie jest używane przez dłuższy czas, wyłącz główny wyłącznik.

W przypadku jednoczesnego korzystania z innych urządzeń (kotły, piece, kominki itd.) zasilanych gazem lub innymi paliwami, należy zapewnić odpowiednią wentylację w pomieszczeniu, w którym następuje zasysanie dymu, zgodnie z obowiązującymi normami.

MONTAŻ

Część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Przed zainstalowaniem okapu należy uważnie przeczytać rozdział "WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ORAZ OSTRZEŻENIA".

CECHY TECHNICZNE

Dane techniczne urządzenia znajdują się na etykietach umieszczonych wewnątrz okapu.

UMIESZCZENIE W POZYCJI

Nie instalować okapu na zewnątrz i nie wystawiać go na działanie czynników atmosferycznych (deszcz, wiatr itd.)

PŁYTA KUCHENNA

PODŁĄCZENIE ELEKTRYCZNE

(Część zastrzeżona wyłącznie dla personelu wykwalifikowanego)

Przed wykonaniem jakichkolwiek czynności przy płycie należy odłączyć urządzenie od sieci elektrycznej.

Upewnij się, że nie istnieje ryzyko odłączenia lub przycięcia przewodów elektrycznych wewnątrz płyty:

w przeciwnym razie skontaktuj się z najbliższym centrum obsługi technicznej.

Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elektryczne.

Podłączenia należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem płyty do sieci elektrycznej należy sprawdzić, czy:

napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz płyty; - instalacja elektryczna jest zgodna z normą i jest wytrzymała na obciążenie (patrz dane techniczne wewnątrz płyty); - wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczającymi 70°C ; - instalacja zasilająca wyposażona jest w sprawną i prawidłową instalację uziemiającą zgodnie z obowiązującymi przepisami; gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu płyty.

W przypadku:

urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu znormalizowanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona do odpowiedniego gniazda bezpieczeństwa. urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub innego przyrządu zapewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków, która umożliwia całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny być przewidziane w sieci zasilania, zgodnie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie jest przyłączony do wyłącznika.

Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad dotyczących bezpieczeństwa.

ZABEZPIECZENIA PŁYTY KUCHENNEJ

Wyłączanie bezpieczników

Jeśli w przypadku jakiejś strefy grzejnej zostanie przekroczony maksymalny czas włączenia z tym samym, niezmiennym poziomem mocy, wówczas strefa ta zostaje automatycznie wyłączona i pojawia się wskaźnik ciepła resztkowego.

Aby ponownie włączyć strefę grzejną, dotknąć odpowiednich przycisków.

Poziommocy	1	2	3	4	5	6	7	8	9	P
Maksymalnyczaszdwiazania wgodzinach	6	6	5	5	4	1,5	1,5	1,5	1,5	5 min

Płyta kuchenna wyłącza się automatycznie, jeśli jeden lub więcej elementów sterujących zostanie przykrytych przez ponad 10 sekund.

W celu przywrócenia prawidłowego działania:

• Zdjąć przedmioty z panelu sterowania. - Oczyścić panel sterowania.
• Ponownie włączyć płytę kuchenną i odpowiednią strefę grzejną.

Mechanizm zapobiegający nadmiernemu nagrzaniu

Zanim elementy płyty kuchennej nadmiernie się nagrzeją, mechanizm sterujący zmniejsza poziom mocy, zgodnie z poniższą procedurą środków bezpieczeństwa:

• Dezaktywacja funkcji Booster oraz funkcji Booster, jeśli są włączone. - Zmniejszenie ustawionego poziomu mocy. - Wyłączenie odpowiedniej strefy grzejnej.

Na wyświetlaczu stref grzejnych pojawia się komunikat „E2".

Gdy sygnalizacja usterki zgaśnie, strefa grzejna zostanie ponownie włączona.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA W PRZYPADKU MONTAŻU

Zainstalować płytę kuchenną dopiero po zamontowaniu szafek stojących i wiszących w kuchni.

Upewnić się, że blaty są fornirowane z użyciem kleju odpornego na wysokie temperatury, co zapobiega powstawaniu odkształceń i pęknięć.

Zabrania się instalowania urządzenia na lodówkach i zamrażarkach, zmywarkach do naczyń, pralkach i suszarkach.

Podłączenie płyty:

sieć	Podłączenia	Przekrój przywodu	Kabel zasilajność
220V -240V~ 50/60Hz	1P+N / 2P	3 x 4 mm²	H 05 VV - F H 05 RR - F
380V -415V~ 50/60Hz	2P+N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F
380V -415V~ 50/60Hz	3P+N	5 x 1.5 mm²	H 05 VV - F H 05 RR - F

WARTOŚCI MOCY:

Parametr
Moc calkowita	3000-7400W
Pozycja 1
Moc znamionowa	2100W
Moc funkcji booster	3000W
Pozycja 2
Moc znamionowa	2100W
Moc funkcji booster (1/2)	3000W
Pozycja 3
Moc znamionowa	2100W
Moc funkcji booster (1/2)	3000W
Pozycja 4
Moc znamionowa	2100W
Moc funkcji booster	3000W

PANEL PRZYCISKOWY

+	+	+
0	1	2	3	4

Element sterujucy	Opis
I	Płyta kuchenna ON/OFF W przypadku braku aktywacji在内的 elementu sterujućego płyta wymięcza są automatycznych po kilku sekundach
II	Przycisk pauzy. Wstrzymuje gotowanie. Patrz funkacja PAUZA
-0	Przycisk blokady elementów sterujuczych. Blokada klawiatury zabeśćczajca przy przechytpa-dkowym użyciem elementu sterujućego
III	Przycisk fungcyjny KEEP WARM. Utrzymuje temperaturę gotowania na 44°C
X	Przycisk Timera. Wymiącza ustawuminium ogólność timera
O	Przycisk CHEF COOK [SZEF KUCHNI]. Wymiącza 3 strefy gotowania o roźnych mocach gr-zewczych.
0 1 2 3 4 5 6 7 8 9	Przelącznik wyboru poziomu mocy Ustawia moc wybranego obszaru gotowania w skali od 0 do 9.
P	Przycisk Booster. Ustawia moc wybranego obszaru gotowania na ma-ksymalną dostepno
+ + +	Obszar Timera. Wyświetla ustawIONy timer.
B B B	Przyciski + i - zȩkszaja lub zmiejszaja wartość wyświetlaną na powiadzonym wyświetlaczu.
- - -	Cyfry naleźcy cztuć od lewej do prawnę: Godziny,;dzie-siétne minut, minuty.
1 B 4	Obszar gotowania. Wyświetla i wybiera powiadzany obszar gotowania: 1 Boczny lewy 2 Środkowy lewy 3 Środkowy prawy 4 Boczny prawy
2 B 3	Timer obszaru gotowania. Wyświetla wymiącenie timera powiadzaneano z odpowie-dnim obszarem gotowania

Wyświetlanie na wyświetlaczu	Opis
	Obszar gotowania w trybie gotowość
	Wybrany obszar gotowania
	Wybrany poziom mocy
	Power boost: maksymalna moc gotowania
	Wskaznikciepła resztkownikówego
A.	Aktywna funkcja Keep warm
B.	Aktywna funkcja Bridge
B.	Garnek nie znajduje są na płycie kuchennej lub nie zostaw wykryty.
B.	Aktywna funkcja Pauzy
B.	Aktywna funkcja Blokady przy做的事情mi
B.	Aktywna funkcja Automatyczné podgrzewa-nia

DZIAŁANIE PŁYTY INDUKCYJNEJ I KORZYSTANIE Z NIEJ

UŻYWAĆ TYLKO NACZYŃ DO PŁYT INDUKCYJNYCH.

Po włączeniu strefy grzejnej, dno garnka nagrzewa się.

Strefa grzejna nagrzewa się wyłącznie dzięki ciepłu przekazywanemu przez garnek.

Indukcja automatycznie wykrywa wymiary garnka.

Moc grzejna powinna zostać wybrana w oparciu o rodzaj gotowanej potrawy.

Poniżej podano tabelkę streszczającą zasady wyboru mocy grzejnej:

OBSZARY REGULACJI

1 - 2	Topienie Podgrzewanie	Sosy, maslo, czekolada,źelatyna Dania wstepmie gotowane
2 - 3	Ubijanie Rozmrażanie	Rzy, budyń i dania gotowane Warzywa, ryby, produkty mrożone
3 - 4	Para	Warzywa, ryby, mięso
4 - 5	Gotowanie	Ziemniaki gotowane w wodzie, zupy, makaron Świeże warzywa
6 - 7	Wolne gotowanie	Mięso, wą robka, jaja, kielbaski Gulasz, rolady, flaki
7 - 8	Gotowanie Smażenie	Ziemniaki, obwarzanki, placki
9	Smażenie, doprowadzanie do wrzenia	Befsztyki, omlety Gotowanie
P	Smażenie, doprowadzanie do wrzenia	Doprowadzanie do wrzenia dużych ilosci wody

Uwaga: czas podgrzewania w przypadku indukcyjnych płyt kuchennych jest krótszy niż przy kuchenkach gazowych.

PROCEDURA ZMIANY MOCY

UWAGA: zmniejszenie mocy powoduje ograniczenia poziomów mocy, które można ustawić w poszczególnych obszarach. Takie ograniczenia są automatycznie zarządzane przy użyciu urządzenia.

Kolejnosć	Opis
	Z wyłuczona płyta Wcisiónć przycisk ON/OFF.
	W ciągu 3 sekundNSEZY ponownie wcisiónć przycisk ON/OFF ①. Przycisk ② zaczyna migać.
	Wcisiónć przytrzymać wciȩniety przycisk pauzy.
	Wyświetlacze obszarów gotowania pokazujiang: Wcisiónć cztery obszary zgodnia z ruchem wskazowej zegara.
	Zwolnić przycisk pauzy.
	Na wyświetlaczu obszaru gotowania pojawia są symbol na przysemian z numerem parametr W obszarze Timera wyświetlane jest bieść uzstawienie parametr Parametrem slównym do ustawiania mocy jest UO.
	Nacisiónć na obszar Timera, aby zmienić uzawioną wartość mocy. Wcisiónć przy增长率ny wyboru pozio- mu mocy: - w lewo, aby zmiejeść wartość, - w prawno, aby są zȩkaźyszć.
	Wartoscić Mocy Minimalna: 1,4 2,8 kW Maksymalna: 3,7 7,4 kW Przyrost regulacje: 0,2 kW
	Wcisiónć, aby zakończyć ustawianie parametrów.
	Aby zapisć zmiany i wyjsć z menu: - wcisiónć przycisk ON/OFF ① na 2 sekundy. Aby wyjsć z menu bez zapisywania zmian: - wcisiónć przycisk ②

AUTOMATYCZNE WŁĄCZANIE OBSZARU GOTOWANIA

- Włączyć płytę kuchenną ① - Umieść garnek, który nie jest pusty, w obszarze gotowania.

• Przycisk związany z danym obszarem włącza się automatycznie.

• Przełącznik wyboru poziomu mocy zaczyna podstawiać poziom 0.

0123456789

• Nacisnąć przycisk ustawianego obszaru gotowania. W prawym dolnym

rogu świeci się kropka

-Ustawić żądany poziom mocy.

REGULACJA POZIOMU MOCY:

• Przesunąć palec w prawo na przycisku poziomu mocy i zatrzymać się na żądanym poziomie.

• Na wyświetlaczu wybranego obszaru gotowania widoczny jest ustawiony poziom mocy:

• Wcisnąć przycisk P, aby włączyć poziom Booster.

Na wyświetlaczu wybranego obszaru gotowania wyświetla się napis. Poziom Booster jest utrzymywany przez maksymalnie 5 minut, po czym poziom mocy jest zmniejszany do 9.

W CELU WYŁĄCZENIA OBSZARU GOTOWANIA:

• Przesunąć palec w lewo na przycisku poziomu mocy i zatrzymać się na poziomie 0.

• Na wyświetlaczu wybranego obszaru gotowania widoczny jest poziom mocy 0:

ADNOTACJA: aby wyłączyć wszystkie obszary gotowania: wcisnąć przycisk na 2 sekundy

Na wyświetlaczu obszarów gotowania, które są jednak bardzo gorące,

pojawi się symbol: H . Nie dotykać obszarów gotowania, dopóki świeci się wskaźnik H

FUNKCJA BRIDGE:

• Funkcja umożliwia wspólną obsługę obszarów gotowania: 1-2 i/lub 3-4, do stosowania w przypadku naczyń, takich jak garnki na ryby lub duże prostokątne garnki.

ADNOTACJE: Automatyczne wykrywanie BRIDGE: urządzenie automatycznie proponuje funkcję BRIDGE, jeśli wystarczająco duży garnek zostanie umieszczony na obszarach gotowania 1-2 lub 3-4.

- Wcisnąć jednocześnie przyciski dwóch obszarów gotowania, które mają zostać połączone. UWAGA: można łączyć tylko wskazane pary: obszar z przodu i z tyłu prawy (1-2) lub obszar z przodu i z tyłu lewy (3-4).

• Sygnał dźwiękowy ostrzega o aktywacji funkcji, wyświetlacze wyświetlą:

- Dostosuj zadany poziom mocy.

W celu wyłączenia funkcji BRIDGE:

• Naciśnij jednocześnie przyciski dwóch sparowanych stref gotowania.

FUNKCJA KEEP WARM

utrzymuje temperaturę potraw na poziomie około 44°C.

• Nacisnąć na przycisk ustawianego obszaru gotowania.

W prawym dolnym rogu świeci się kropka - Wcisnąć przycisk Keep Warm. Wyświetlacz obszaru gotowania informuje o włączeniu funkcji.

W celu wyłączenia funkcji KEEP WARM:

- Wcisnąć przycisk obszaru gotowania z aktywną funkcją Keep Warm - Wcisnąć przycisk Keep Warm

FUNKCJA CHEF COOK [SZEF KUCHNI]:

włącza 3 strefy gotowania z trzema różnymi mocami, od lewej do prawej.

- Wcisnąć przycisk Chef Cook [Szef Kuchni]. Wyświetlacz stref gotowania wskazuje włączone strefy i poziom mocy.

W celu wyłączenia funkcji CHEF COOK [SZEF KUCHNI]:

- Wcisnąć przycisk Chef Cook [Szef Kuchni]

FUNKCJA PAUZY

Wstrzymuje działanie wszystkich obszarów gotowania.

- Wcisnąć przycisk pauzy II

- Wyświetlacz obszarów gotowania informuje o włączeniu funkcji pauzy.

Funkcja pauzy może być aktywna przez maksymalnie 10 minut, po czym urządzenie się wyłącza.

W celu wyłączenia funkcji PAUZY:

• Wcisnąć przycisk pauzy II. Przycisk zaczyna migać.
• Nacisnąć na dowolny przycisk z wyjątkiem przycisku Pauza.
• Funkcja jest wyłączona, a obszary gotowania wznawiają działanie aktywne przed aktywacją funkcji Pauza.

ADNOTACJE: przerwanie i przywrócenie zasilania wyłączy funkcję PAUZY.

FUNKCJA BLOKADY ELEMENTÓW STERUJĄCYCH:

Wyłącza wszystkie przyciski urządzenia, aby zapobiec ich przypadkowemu włączeniu podczas czyszczenia płyty kuchennej.

-Wcisnąć na 1 sekundę przycisk Blokada elementów sterujących. Wszystkie przyciski z wyjątkiem przycisków Blokada elementów sterujących i ON/OFF są wyłączone.

Aby wyłączyć funkcję BLOKADA ELEMENTÓW STERUJĄCYCH:

-Wcisnąć na 1 sekundę przycisk Blokada elementów sterujących.

FUNKCJA BLOKADY PRZED DZIEĆMI:

wyłącza działanie wszystkich przycisków.

• WAŻNE: przestawcie całą procedurę w ciągu 10 sekund.

przycisk jego obszaru gotowania.

• Zwolnić przycisk i przesunąć palec w prawo na przycisk wyboru poziomu mocy od 0 do 9.

-Wyświetlacz obszaru gotowania informuje o włączeniu funkcji.

Aby wyłączyć funkcję BLOKADY PRZED DZIEĆMI:

• WAŻNE: przestawcie całą procedurę w ciągu 10 sekund.

-Wcisnąć na 3 sekundy przycisk jego obszaru gotowania.

-Zwolnić przycisk i przesunąć palec w lewo na przycisk wyboru poziomu mocy od 9 do 0.

FUNKCJA TIMERA

umożliwia ustawienie czasu, po upływie którego zostanie włączony alarm dźwiękowy.

Wcisnąć przycisk Timera

• Obszar Timera jest aktywny:

Wcisnąć przyciski + i -, aby ustawić timer.

Obszar 1: godziny

Obszar 2: dziesiętne minut

Obszar 3: minuty

Maksymalny ustawiany czas: 9 godzin i 59 minut

• Po 10 sekundach timer zacznie odliczać czas.
• Po zakończeniu odliczania włączy się sygnał dźwiękowy.
• Aby wyłączyć sygnał dźwiękowy, należy nacisnąć na dowolny przycisk.

FUNKCJA TIMERA OBSZARU GOTOWANIA:

umożliwia wyłączenie obszaru gotowania po ustawionym czasie.

• Nacisnąć na przycisk ustawianego obszaru gotowania. W prawym dolnym

rogu świeci się kropka

• Nacisnąć na obszar Timera.

• Obszar timera jest aktywny: na obszarze gotowania.

Wcisnąć przyciski + i -, aby ustawić timer.

Obszar 1: godziny

Obszar 2: dziesiętne minut

Obszar 3: minuty

Maksymalny ustawiany czas: 9 godzin i 59 minut

• Po 5 sekundach timer zacznie odliczać czas.
• Po zakończeniu odliczania odpowiedni obszar gotowania zostanie wyłączony i rozlegnie się sygnał dźwiękowy.
• Aby wyłączyć sygnał dźwiękowy, należy nacisnąć na dowolny przycisk.

FUNKCJA AUTOMATYCZNEGO PODGRZEWANIA:

Ustawia maksymalną moc przy zaprogramowanym czasie i powraca do poprzedniego poziomu mocy.

• Nacisnąć na przycisk ustawianego obszaru gotowania. W prawym dolnym

rogu świeci się kropka

• Przesunąć palec w prawo na przełączniku poziomu mocy i zatrzymać się na żądanym poziomie. Funkcję można włączyć tylko dla poziomów od 1 do 8.

- Wcisnąć na 3 sekundy wybrany poziom.

- Wyświetlacz obszaru gotowania informuje o włączeniu funkcji.

Tabela czasu trwania funkcji:

Poziom mocy	Czas faktcji automatycznych podgrzewania (sekundy)
1	48
2	144
3	230
4	312
5	408
6	120
7	168
8	210
9	Funkcja niedostepna
P	Funkcja niedostepna

• Po upływie tego czasu funkcja się kończy, a w obszarze gotowania zostaje przywrócony poprzednio ustawiony poziom mocy.

Aby wyłączyć funkcję AUTOMATYCZNE PODGRZEWANIE:

1 - Odczekać do końca czasu działania funkcji

lub

2 - Wcisnąć na 3 sekundy przycisk obszaru gotowania - Funkcja się kończy, a w obszarze gotowania zostaje przywrócony poprzednio ustawiony poziom mocy

lub

3 - Jeśli zostanie ustawiony niższy poziom mocy niż przed włączeniem funkcji automatycznego podgrzewania, funkcja zostanie wyłączona.

FUNKCJA RECALL:

umożliwia przywrócenie ustawień gotowania po niezamierzonym wyłączeniu płyty kuchennej.

• W ciągu 6 sekund od niezamierzonego wyłączenia należy wykonać następujące czynności:
• włączyć płytę kuchenną ①
• przycisk pauzy miga, - wcisnąć przycisk pauzy. Funkcja RECALL resetuje działanie obszarów gotowania, funkcje Timera i Szybkiego podgrzewania. Inne funkcje nie zostaną przywrócone.

CO ROBIĆ W PRZYPADKU PROBLEMÓW Z PŁYTĄ KUCHENNĄ

Płyta kuchenna lub strefy grzejne nie włączają się:

• Płyta nie jest podłączona do sieci elektrycznej. Wyskoczył bezpiecznik.
• Sprawdzić, czy nie jest włączona blokada.
• Na przyciskach znajduje się woda lub tłuszcz.
• Na przyciskach postawiony jest jakiś przedmiot.

Wyświetla się symbol

- W strefie grzejnej nie ma żadnego garnka. - Używane naczynie kuchenne jest niekompatybilne z indukcją. - Średnica dna garnka jest zbyt mała w porównaniu ze strefą grzejną.

Wyświetla się symbol [E]:

• Odłączyć i ponownie podłączyć płytę kuchenną.
• Skontaktować się z Działem Obsługi Posprzedażnej.

Wyłącza się jedna ze stref grzejnych lub cała płyta kuchenna:

• System zabezpieczenia przed nadmiernym nagrzaniem jest włączony; · Płyta kuchenna lub któraś ze stref grzejnych była zbyt długo włączona;
• jeden lub więcej przycisków jest czymś przykryte;
• jeden z garnków jest pusty i jego dno nadmiernie się nagrzało.

Wentylator nadal działa po wyłączeniu płyty:

To zjawisko jest prawidłowe: wentylator nadal chroni centralkę elektroniczną urządzenia. Wentylator zatrzymuje się automatycznie.

KODY BŁĘDÓW PŁYTY KUCHENNEJ

W przypadku wystąpienia błędu, urządzenie wyświetla kody błędów niezbędne dla pomocy technicznej.

Kod blędu	Opis	Możliwe przyczyny	Środek zaradczy
E+U+0+3	Ciąłа aktywacja przycisku	- Metalowe przydmioty na klawiaturze - Woda na klawiaturze	- Przesunuć meta-lowe przydmioty. - Osuszyść z wody.
E+U+2+1	Temperatura wewnétrzna powozy jej 85°C	- Obszary wentylacyjne zakryte lub niedostateczna wentylacja	- UMZołowic wewnétrzne odpradowania ciepla
E+U+3+1	Nieyawidłowakonfiguracja	- Będ konfigu-racji	- Skontaktowa są z Pomoczą techniczność
E+U+4+2	Zbyt wysokie lub zbyt niskie wewnétrzne na-piécia zasilania	Przeladowanie spowodOWANE wyladowaniAMI atmosferyczny-mi, awarija insta-lacji elektrycznej lub niedrawi-dłowym przyȩclzeniem zasilania	- Skontaktowa są z Pomoczą techniczność

E+H+4+7	Brak komunikacja między klawiatura a modułami indukcyjnych	- Uszkodzony lub odśczony kabel komunikacyjni - Uszkodzony moduł indukcyjny	- Skontaktowa są z Pomocą technicznia
E+H+2+0E+H+2+2E+H+3+5E+H+3+6	Będ wewétrzny klawiatury		- Skontaktowa są z Pomocą technicznia
E+2	Przekroczenia wartość grani- cznych tempera- tury w obszarze gotowania	- Pusty garnek - Niedopowie- ni rodzaj garnka - Zbyt gorący garnek lub szkło	- Napełnić garnek - Użyć odpowiednie- go garnka. - Zdȩć garnek i pozostawić obszar do ostygniȩcia
E+3	Niedopowieiedni garnek	- Garnek ma mało materiały ferytcznego - Garnek spowodowy bląd w module indukcyjnym - Uszkodzenie cewki indukcyj- nej	- Użyć odpowiednie- go garnka. - Zdȩć garnek, odkękać 8 sekund i próbowć po- nownie - Skontaktowa są z Pomocą technicznia
E+4	Nieprawidłowka konfiguracja	- Będ konfi- guracji cewki indyckyjne	- Skontaktowa są z Pomocą technicznia
E+5	Brak komunikacja między klawia- tura a generato- rem.	- Uszkodzony lub odśczony przemówod LIN - Nieprawidłowie polączenie elektryczne - Awaria wewétrzna - Będ konfigu- racji	- Skontaktowa są z Pomocą technicznia - Sprawdzić polączy- nie elektryczne skr- zynek zaciskowych - Skontaktowa są z Pomocą technicznia - Skontaktowa są z Pomocą technicznia
E+6	Nieprawidłowe zasilanie	- Napiȩcie zasiliania poza progiem zakre- su dwialiania - Nieprawidłowia czȩstotiwość napiȩcia zasi- lania - Uszkodzenie cewki indukcyj- nej	- Sprawdzić, czy napiȩcie zasiliania jest prawnȩcie: napiȩcie i czȩstoti- wość. - Skontaktowa są z Pomocą technicznia
E+7	Uszkodzenia wewétrznej cewki indukcyjne		- Skontaktowa są z Pomocą technicznia
E+8	Nie;dzieła went- tylator chłódźcy	- Zaniewczyszczony wentylator - Awaria went- tylatora	- Oczyscić otwory wentylacyjne - Skontaktowa są z Pomocą technicznia
E+9	Wadliwa sonda temperaturec cewki indyckyjnej	- Wadliwa sonda temperaturec cewki indukcyj- nej	- Skontaktowa są z Pomocą technicznia
E+R	Uszkodzenia wewétrznej cewki indukcyjnej		- Skontaktowa są z Pomocą technicznia
E+H	Sonda tempe- ratory cewki indukcyjnej ma stałe wartenść	- Zbyt gość szkło - Uszkodzona sonda	- Ochłowość szkło - Skontaktowa są z Pomocą technicznia

Uwaga:

Nie każda awaria może zostać automatycznie usunięta przez system, dotyczy np. usterki zasilacza interfejsu użytkownika.

OKAPU

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)

W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę spustową.

W tym celu złącze wylotowe okapu powinno być podłączone za pomocą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

średnicę nie mniejszą od złącza okapu, lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia cofania skroplin do silnika, ograniczoną do minimum liczbę zagięć.

minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia wydajności zasysania okapu.

Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować. W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wydajności 800m³ /h lub większej, występuje zawór zwrotny.

Odprowadzanie dla Niemiec:

gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRACJA)

W tej wersji powietrze przepływa przez filtry węglowo-zeolitowe (opcjonalne) w celu oczyszczenia i ponownego wprowadzenia do środowiska.

Należy sprawdzić, czy filtry węglowo-zeolitowe umieszczone są na okapie, w przeciwnym razie należy je założyć zgodnie z

wskazówkami w instrukcji montażu.

W tej wersji zwór zwrotny nie powinien zostać zamontowany: wymontować go, jeśli występuje na złączu wylotowym wentylatora z silnika.

INSTRUKCJA MONTAŻU

Czynność zastrzeżona wyłącznie dla personelu wykwalifikowanego

Okap może być instalowany w różnych konfiguracjach.

Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów instalacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie należy wykonać.

FUNKCJONOWANIE OKAPU

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby przetransportować dym i opary w kierunku powierzchni zasysania.

Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłączenie okapu po 15 minutach.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

Prędkość (1-3): zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

Prędkość (4-5): normalne warunki użytkowania.

Prędkość (6-7): w przypadku obecności silnych zapachów i oparów.

Prędkość (8-P): szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.

Filtry z węglem aktywnym powinny być wymieniane co 18 miesięcy i wymieniane co 3 lata.

W celu zapoznania się z innymi szczegółami patrz Rozdział „KONSERWACJA”.

DOTYKOWY PANEL PRZYCISKOWY OKAPU

①A	Wł./WYt. Krótkie naciść: Wączenia/wyȩczenie okapu. DŁuźsze przytrzymanie: Aktywacja automatycznych cykku (A) dziażania okapu w zialeznosci od mocy pły.
+	Zȩkszenie prędkość od 1 do 9 (aź do „P“). Prȩdkość „P“: aktywna tylko przyez kilka minut, nastepnie są zȩdręsć 9.
-	Zmielejszenia prȩdkości od P do 1.
L	Przy okapia wączenia (Krótkie naciść): TIMER (czerwona dioda miga) Automatyczne wączenia po upływie 15 minut. Funkcja wącza są (czerwona dioda wączenia) w przyypadku: - wączenia silnika (klawisz ①A). - Naciśnij ponownie przycisk TIMER ②.
	Przy okapia wączenia (DŁuźsze przytrzymanie 4s): otworcie klapek w celu konserwacci okapu i filtrów ③
E	ALARM FILTRA CARBON.ZEO Konserwacja po okło 2000 godzinach przyc. Na wyświetlaczu pojawia są symbol na przemian z prȩdkość przyc pracy okapu. Aby zresetowej alarm: przy wączenia silniku nacisność na 5 sekund na przycisk ④. Na wyświetlaczu przyez 2 sekundy;będzie widocznych napis ⑤. Aby wączyć alarm: Przy wączenia okapie wcisność i przytrzymić wci内分泌у przyze 5 sekund przycisk + i - Wyświetlacz wyȩwtla ⑥. Wcisność przycisk + ,aby wącć Alarm. Na wyświetlaczu pojawi są napis z migajność kropka w lewym gornym rogu. Odczekość 3 sekundy, konfiguracja zostanie zapisana Aby wączyć alarm: Przy wączenia okapie wcisność i przytrzymić wci内分泌у przyze 5 sekund przycisk + i Wyświetlacz wyȩwtla ⑦. Wcisność przycisk -aby wącć Alarm. Na wyświetlaczu pojawie są napis z wymić gornym rogu. Odczekość 3 sekundy, konfiguracja zostanie zapisana.

! Jeśli panel przyciskowy jest całkowicie nieaktywny, należy tymczasowo odłączyć zasilanie elektryczne (na ok. 5") od sprzętu gospodarstwa domowego przed skontaktowaniem się z pomocą techniczną, ewentualnie użyć wyłącznika głównego, aby wznowić normalne działanie.

Jeśli dana procedura nie jest skuteczna, skontaktować się z pomocą techniczną.

UWAGA! Do czyszczenia nigdy nie używać urządzenia parowego.

Przed czyszczeniem płyty kuchennej upewnić się, że ma ona temperaturę otoczenia.

Po każdym użyciu czyścić płytę kuchenną detergentem przeznaczonym do witroceramiki.

Nie używać produktów zawierających:

- czynniki korozyjne (soda, kwasy, amoniak). - czynniki ścierne (proszki lub pasty).

Nie myć klapek w zmywarce.

Nie używać przedmiotów ostro zakończonych lub o właściwościach ściernych.

Po oczyszczeniu osuszyć urządzenie miękką ściereczką.

PRAKTYCZNE WSKAZÓWKI PIELĘGNACYJNE

Najlepszy sposób to regularna pielęgnacja płyty ceramicznej po każdym gotowaniu. Proszę nie używać ostrych gąbek lub środków do szorowania. Należy unikać również chemii agresywnych środków czyszczących, takich jak spray do piecyka albo środek do usuwania plam.

Również środki do czyszczenia łazienek czy też uniwersalne detergenty nie nadają się do pielęgnacji płyty ceramicznej.

Wystarczy chwila nieuwagi ...

Nie dopuszczaj do kontaktu gorącej płyty z tworzywem sztucznym, folią metalową, cukrem lub potrawą zawierającą cukier. Proszę jak najszybciej usunąć to specjalnym skrobakiem z gorącej płyty, gdyż jeśli któraś z tych rzeczy stopi się, może uszkodzić płytę. Dlatego też, przede wszystkim przed gotowaniem potraw zawierających dużo cukru, proszę nakładać warstwę ochronną odpowiedniego środka do zabezpieczania płyt.

Lśniący efekt w trzech prostych krokach:

Aby dokładnie wyczyścić kuchenkę, należy najpierw usunąć większe zabrudzenia i resztki pokarmów specjalnym skrobakiem.

Na chłodną płytę ceramiczną należy następnie nalać kilka kropli odpowiedniej substancji czyszczącej i rozetrzeć ją papierem kuchennym lub czystą szmatką.

Następnie przetrzeć powierzchnię wilgotną szmatką i wytrzeć do sucha czystą szmatką. Gotowe!

Jak wybrać odpowiedni skrobak do płyty ceramicznej?

• Skrobak powinien być wykonany z metalu (nie ma groźby, że się stopi lub spali). Skrobak powinien być łatwo zamykany/otwierany. Ostrze powinno być solidnie osadzone, nie powinno się przesuwać w obudowie. Ostrze powinno być nieuszkodzone, czyste i bez śladów rdzy. Skrobak powinien być certyfikowany przez niezależny instytut (np. TÜV).
• Do skrobaka powinna być dołączona instrukcja oraz zalecenia bezpieczeństwa.

CZYSZCZENIE POWIERZCHNI WEWNĘTRZNYCH

Zabrania się czyszczenia płynami lub rozpuszczalnikami elementów elektrycznych lub części związanych z silnikiem, które znajdują się wewnątrz okapu.

W celu uzyskania informacji o wewnętrznych częściach metalowych patrz poprzedni paragraf.

METALOWE FILTRY PRZECIWtŁUSZCZOWE

Zaleca się, aby często myć metalowe filtry (F) (co najmniej raz w miesiącu), mocząc je przez około 1 godzinę w wodzie z gorącym płynem do mycia naczyń i pamiętając, aby ich nie zginać.

Nie należy używać korodujących środków czyszczących, kwaśnych ani zasadowych.

Dokładnie je opłukać i przed ponownym zamontowaniem odczekać, aż całkowicie wyschną.

Mycie w zmywarce do naczyń jest dozwolone.

W celu uzyskania informacji o wyjęciu i włożeniu metalowych filtrów przeciwtłuszczowych patrz instrukcja montażu.

FILTRY PRZECIWTŁUSZCZOWE (opcjonalne) KACL.1006

W normalnych warunkach użytkowania zaleca się regenerację filtra węglowo-zeolitowego co 18 miesięcy oraz jego wymianę co 3 lata. Regeneracja polega na umieszczeniu go w zwykłym piekarniku domowym nagrzanym do temperatury 200°C na około 1 godziny.

Odczekać, aż filtr ostygnie przed ponownym zainstalowaniem.

ZBIORNICZEK NA OLEJ

Wskazane jest, aby zbiorniczek myć co 1 miesiąc.

Nie należy używać korodujących środków czyszczących, kwaśnych ani zasadowych.

Aby czyszczenie było dokładniejsze, wyjąć zbiorniczek na olej (patrz rysunek) i umyć go w gorącej wodzie z płynem do mycia naczyń. Dokładnie go wypłukać i przed ponownym montażem poczekać, aż wyschnie.

EKSPLOATACJI

Symbol przekreślonego kosza pokazany na posiadanym urządzeniu oznacza, że produkt jest WEEE, czyli jest "Zużytym sprzętem elektrycznym i elektronicznym" i dlatego nie należy go wyrzucać do

śmieci niezróżnicowanych (czyli razem z "mieszanymi odpadami komunalnymi"), ale należy go oddzielić od reszty odpadów, aby poddać go odpowiednim działaniom służącym do ponownego użycia lub usunięciu i bezpiecznemu unieszkodliwieniu ewentualnych szkodliwych dla środowiska substancji i wyjścia surowców, które mogą być poddane recyklingowi. Prawidłowa utylizacja niniejszego produktu pomoże zachować cenne zasoby i uniknąć negatywnego wpływu na zdrowie ludzi i środowisko, które może być spowodowane niewłaściwym usuwaniem odpadów.

Prosimy o skontaktowanie się z władzami lokalnymi, aby uzyskać więcej informacji o najbliższym punkcie selektywnej zbiórki. Mogą zostać nałożone kary za niewłaściwe postępowanie z odpadami, zgodnie z ustawodawstwem krajowym.

INFORMACJE O UTYLIZACJI W KRAJACH UNII EUROPEJSKIEJ

Dyrektywa unijna w sprawie urządzeń ZSEE została wdrożona przez każde państwo w we własnym zakresie, dlatego chcąc zutylizować to urządzenie, najlepiej skontaktować się z lokalnymi władzami lub ze sprzedawcą w celu uzyskania informacji o prawidłowym sposobie postępowania przy utylizacji.

INFORMACJE O UTYLIZACJI W KRAJACH NIENALEŻĄCYCH DO UNII EUROPEJSKIEJ

Symbol przy utylizacji.

UWAGA!

Producent zastrzega sobie prawo do wprowadzania zmian do urządzenia w dowolnym czasie i bez powiadomienia. Drukowanie, tłumaczenia i powielanie, nawet częściowe, niniejszej instrukcji, jest uwarunkowane upoważnieniem i zezwoleniem od Producenta.

Informacje techniczne, przedstawienie graficzne i wytyczne w tej instrukcji są tylko wskazujące i nie mogą być ujawnione.

Językiem instrukcji jest język włoski i Producent nie ponosi odpowiedzialności za jakiekolwiek błędy w transkrypcji lub tłumaczeniu.

ZASADY BEZPIECZEŃSTWA I OSTRZEŻENIA
