INSTRUKCJA OBSŁUGI BRAVIA KD85XG8596 SONY

• Bluetooth®-merket og logoene er registrerte varemerker som eies av Bluetooth SIG, Inc., og all bruk av slike merker av Sony Corporation, er under lisens. Andre varemerker og varemerkenavn tilhører sine respektive eiere.
• Netflix er et registrert varemerke for Netflix, Inc. 12NO KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1) C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\12PL\FY19\4748453131_12PL.fm Aby zamontować, należy zapoznać się z Przewodnikiem ustawień. master page: Left Wprowadzenie Dziękujemy, że wybrali Państwo produkt firmy Sony. Przed przystąpieniem do eksploatacji telewizora należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości. Uwaga
• Przed przystąpieniem do eksploatacji telewizora należy zapoznać się z częścią „Informacje dotyczące bezpieczeństwa“ (strona 3).
• Aby zapoznać się z dodatkowymi informacjami na temat bezpieczeństwa, przeczytaj dostarczony dokument Informacje dotyczące bezpieczeństwa.
• Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego produktu.
• Znak „xx“ widoczny obok nazwy modelu odpowiada wartości liczbowej powiązanej z projektem, kolorem lub systemem telewizyjnym. Spis treści Pomoc

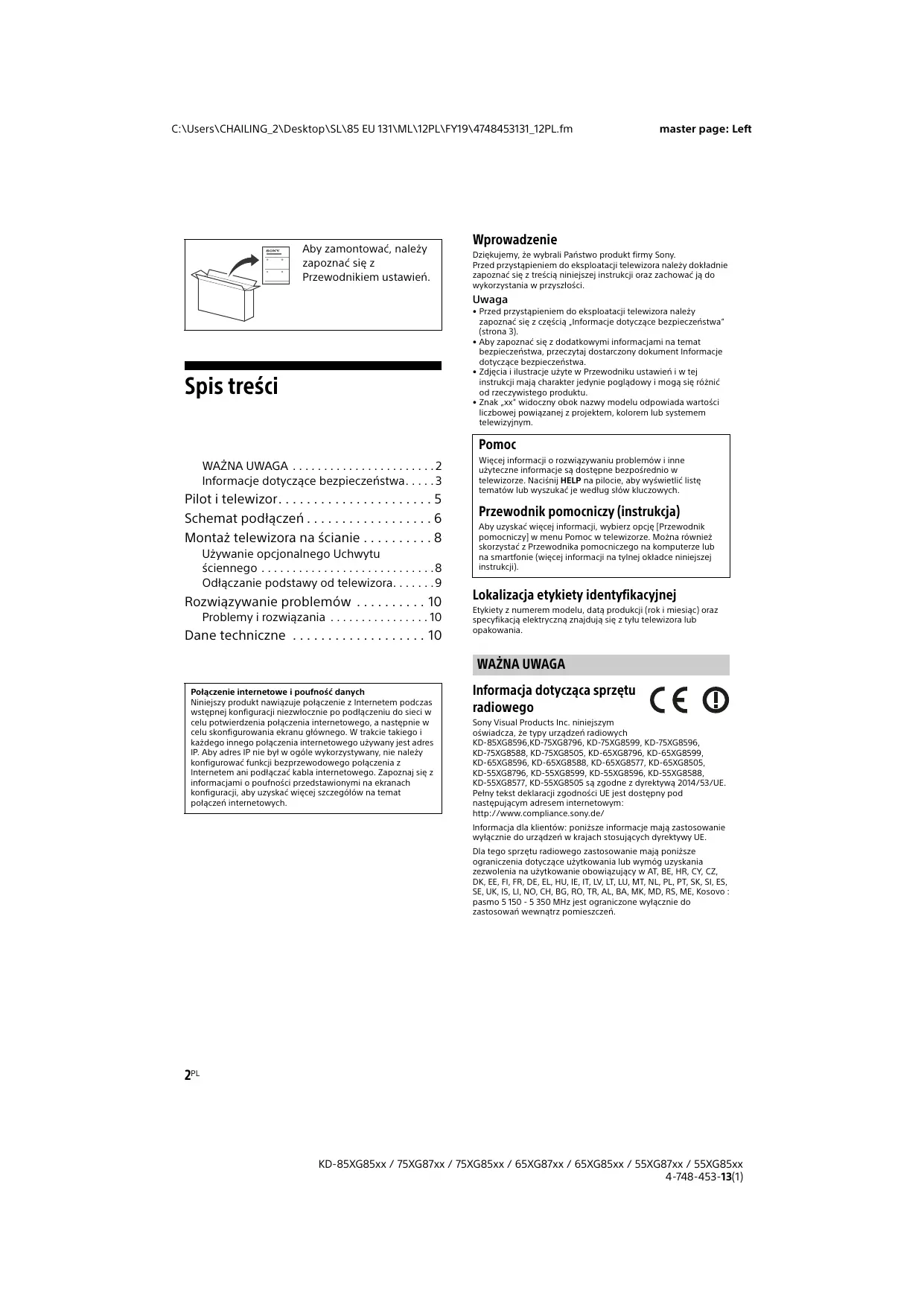

WAŻNA UWAGA . . . . . . . . . . . . . . . . . . . . . . . 2

• Informacje dotyczące bezpieczeństwa p. 3

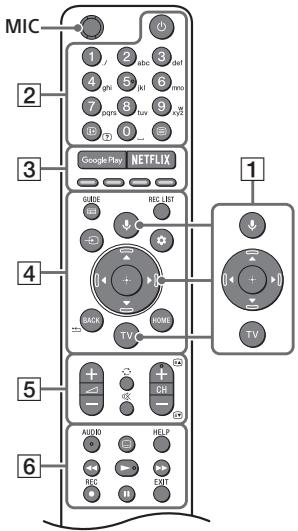

• Pilot i telewizor p. 5

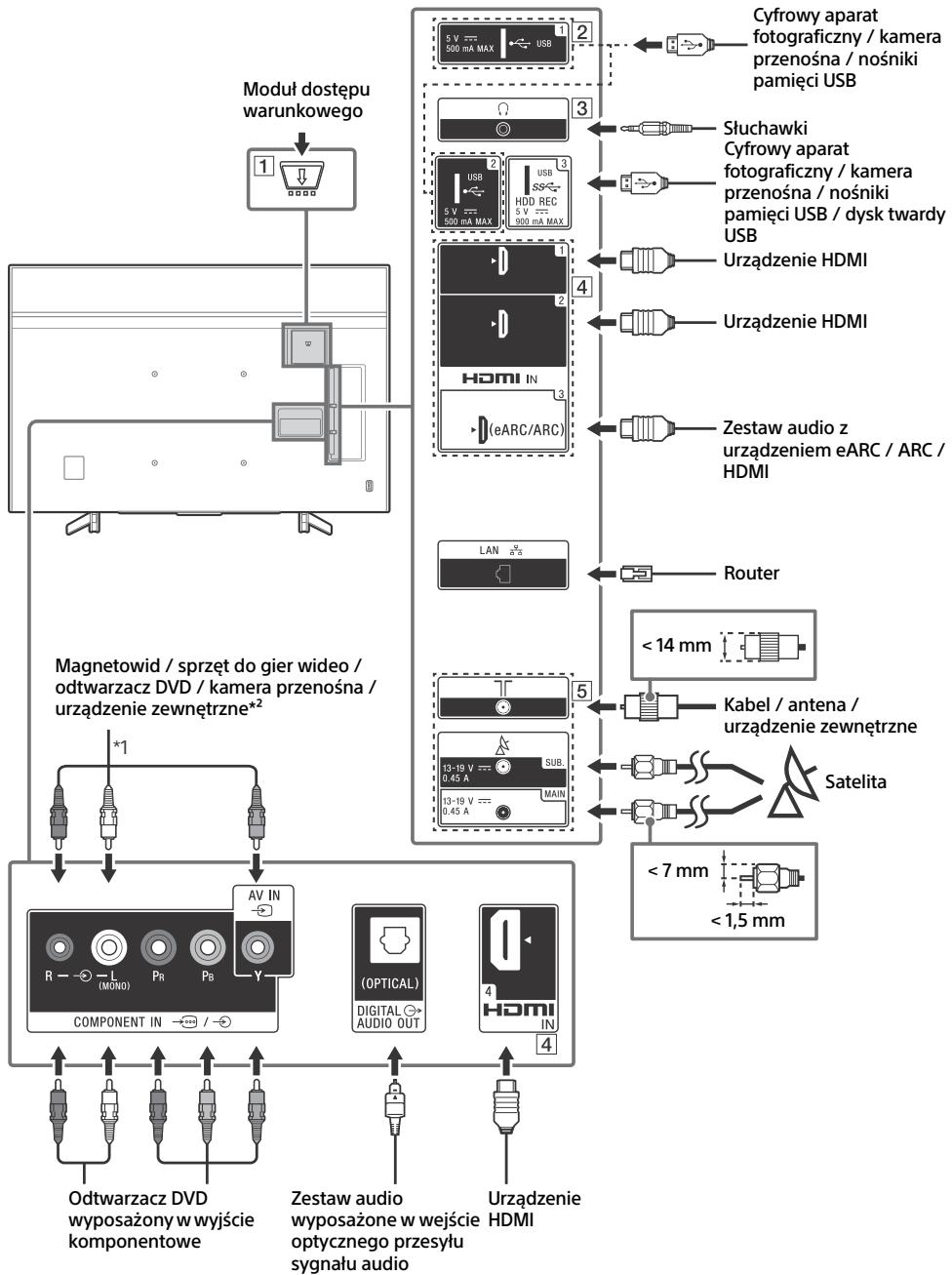

• Schemat podłączeń p. 6
• Montaż telewizora na ścianie p. 8
• Używanie opcjonalnego Uchwytu ściennego p. 8
• Odłączanie podstawy od telewizora p. 9
• Rozwiązywanie problemów p. 10
• Problemy i rozwiązania p. 10
• Dane techniczne Więcej informacji o rozwiązywaniu problemów i inne użyteczne informacje są dostępne bezpośrednio w telewizorze. Naciśnij HELP na pilocie, aby wyświetlić listę tematów lub wyszukać je według słów kluczowych. Przewodnik pomocniczy (instrukcja) Aby uzyskać więcej informacji, wybierz opcję [Przewodnik pomocniczy] w menu Pomoc w telewizorze. Można również skorzystać z Przewodnika pomocniczego na komputerze lub na smartfonie (więcej informacji na tylnej okładce niniejszej instrukcji). Lokalizacja etykiety identyfikacyjnej Etykiety z numerem modelu, datą produkcji (rok i miesiąc) oraz specyfikacją elektryczną znajdują się z tyłu telewizora lub opakowania. p. 10

Połączenie internetowe i poufność danych Niniejszy produkt nawiązuje połączenie z Internetem podczas wstępnej konfiguracji niezwłocznie po podłączeniu do sieci w celu potwierdzenia połączenia internetowego, a następnie w celu skonfigurowania ekranu głównego. W trakcie takiego i każdego innego połączenia internetowego używany jest adres IP. Aby adres IP nie był w ogóle wykorzystywany, nie należy konfigurować funkcji bezprzewodowego połączenia z Internetem ani podłączać kabla internetowego. Zapoznaj się z informacjami o poufności przedstawionymi na ekranach konfiguracji, aby uzyskać więcej szczegółów na temat połączeń internetowych. Informacja dotycząca sprzętu radiowego Sony Visual Products Inc. niniejszym oświadcza, że typy urządzeń radiowych KD-85XG8596,KD-75XG8796, KD-75XG8599, KD-75XG8596, KD-75XG8588, KD-75XG8505, KD-65XG8796, KD-65XG8599, KD-65XG8596, KD-65XG8588, KD-65XG8577, KD-65XG8505, KD-55XG8796, KD-55XG8599, KD-55XG8596, KD-55XG8588, KD-55XG8577, KD-55XG8505 są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.compliance.sony.de/ Informacja dla klientów: poniższe informacje mają zastosowanie wyłącznie do urządzeń w krajach stosujących dyrektywy UE. Dla tego sprzętu radiowego zastosowanie mają poniższe ograniczenia dotyczące użytkowania lub wymóg uzyskania zezwolenia na użytkowanie obowiązujący w AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : pasmo 5 150 - 5 350 MHz jest ograniczone wyłącznie do zastosowań wewnątrz pomieszczeń. 2PL KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1) C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\12PL\FY19\4748453131_12PL.fm Informacje dotyczące bezpieczeństwa master page: Right KD-75/65/55XG87xx, KD-75/65/55XG85xx 10 mm – 13 mm Montaż i instalacja Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej. Śruba (M6) Instalacja Uchwyt ścienny

• Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.
• Ustaw telewizor na stabilnej, równej powierzchni tak, aby zapobiec ryzyku jego przewrócenia i spowodowania obrażeń ciała lub uszkodzenia mienia.
• Zainstaluj telewizor w miejscu, w którym nie może zostać pociągnięty, popchnięty lub przewrócony.

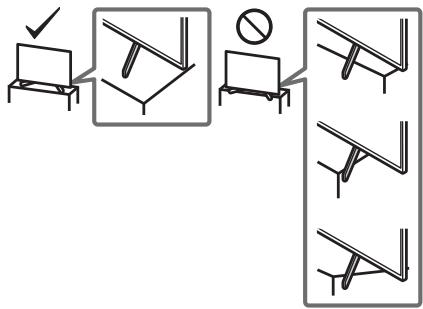

• Zainstaluj telewizor w taki sposób, aby podstawa telewizora nie wystawała poza stojak (nie należy do wyposażenia). Jeśli podstawa telewizora wystaje poza stojak, może to spowodować przewrócenie i upadek telewizora, a w efekcie obrażenia osobiste lub uszkodzenie telewizora. Pokrywa tylna telewizora Transport
• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.
• Do przenoszenia dużego odbiornika TV potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku KD-85XG85xx).
• Przenosząc telewizor w rękach, należy go trzymać tak jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.
• Przy podnoszeniu lub przenoszeniu telewizora należy go dobrze chwycić od spodu. KD-85XG85xx

• Montaż uchwytu na ścianie należy zlecić wykwalifikowanemu instalatorowi.
• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony: Uchwyt ścienny SU-WL450
• Podczas montażu Uchwytu ściennego do telewizora należy używać śrub dostarczonych razem z Uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocującej Uchwytu ściennego. Średnica i długość śrub różnią się w zależności od modelu Uchwytu ściennego. Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp. KD-85XG85xx

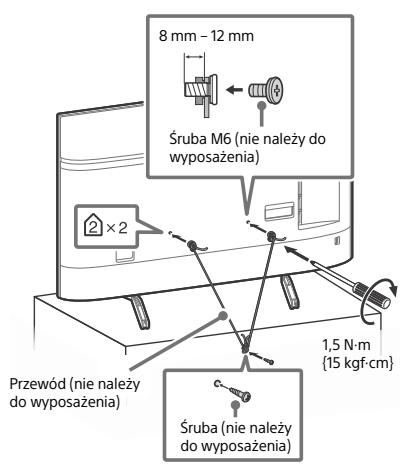

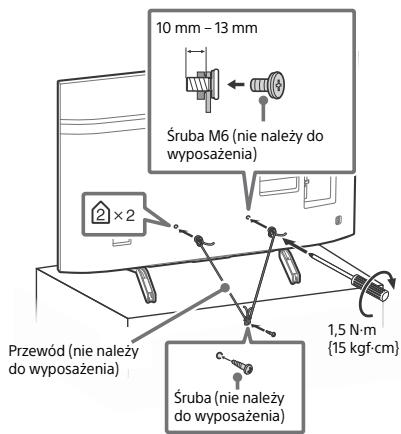

KD-75/65/55XG87xx, KD-75/65/55XG85xx 8 mm – 12 mm Śruba (M6) Uchwyt ścienny Pokrywa tylna telewizora

• Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.
• Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania. 3PL KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1) C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\12PL\FY19\4748453131_12PL.fm Zabezpieczenie przed przewróceniem master page: Left KD-75/65/55XG87xx, KD-75/65/55XG85xx KD-85XG85xx 10 mm – 13 mm 8 mm – 12 mm Śruba M6 (nie należy do wyposażenia) Śruba M6 (nie należy do wyposażenia) 1,5 N·m {15 kgf·cm} 1,5 N·m {15 kgf·cm} Przewód (nie należy do wyposażenia) Śruba (nie należy do wyposażenia) Przewód (nie należy do wyposażenia) Śruba (nie należy do wyposażenia) 4PL KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1) C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\12PL\FY19\4748453131_12PL.fm master page: Right REC LIST: Wyświetlenie listy nagrań urządzenia USB HDD lub DVR*2. Pilot i telewizor Kształt, rozkład, dostępność i działanie funkcji przycisków pilota mogą się różnić w zależności od regionu/kraju/modelu telewizora. MIC (Wybór wejścia): Wyświetlanie i wybieranie źródła sygnału wejściowego itp. (Szybkie ustawienia): Wyświetlenie szybkich ustawień. BACK/ HOME +/– (Głośność)

(Przejście) (Wyciszanie)

• Skrót do tej funkcji można włączać lub wyłączać poprzez naciśnięcie i przytrzymanie przycisku . CH +/–// W trybie TV: Wybór kanału. W trybie tekstowym: Wybór następnej () lub poprzedniej () strony.

AUDIO: Wybór dźwięku źródła wielojęzykowego lub podwójnego dźwięku (w zależności od źródła programu).

(Mikrofon): Używanie wyszukiwania głosowego. (Przykładowo: wyszukiwanie treści za pomocą poleceń głosowych.)*1 //// (Panel nawigacyjny D-Pad): Nawigacja w menu ekranowym i (Tryb napisów) HELP: Wyświetlanie menu pomocy. REC: Nagrywanie aktualnie oglądanego programu na dysku USB HDD lub urządzeniu DVR*2. EXIT wybór opcji. TV: Przełączenie się na kanał lub wejście

telewizyjne i wyświetlenie menu telewizora. (Czuwanie)

Przyciski numeryczne / (Wyświetlanie informacji/tekstu): (Włącznik) Wyświetlanie informacji. Czujnik pilota zdalnego sterowania / (Tekst): Wyświetlanie informacji Czujnik światła / Dioda LED tekstowych. Google Play NETFLIX (Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora) Kolorowe przyciski *1 Funkcja wyszukiwania głosowego wymaga połączenia z Internetem. *2 Ustawienie [Konfiguracja dekodera telewizji kablowej lub satelitarnej] jest wymagane (wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora). Dodatkowe informacje można znaleźć w Przewodniku pomocniczym. GUIDE/ : Wyświetlanie cyfrowego przewodnika po programach lub EPG dekodera telewizji kablowej/satelitarnej*2. 5PL KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1) C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\12PL\FY19\4748453131_12PL.fm master page: Left Schemat podłączeń Więcej informacji dotyczących połączeń można znaleźć w Przewodniku pomocniczym, naciskając przycisk HELP na pilocie. Cyfrowy aparat fotograficzny / kamera przenośna / nośniki pamięci USB Moduł dostępu warunkowego Słuchawki Cyfrowy aparat fotograficzny / kamera przenośna / nośniki pamięci USB / dysk twardy USB Urządzenie HDMI Urządzenie HDMI Zestaw audio z urządzeniem eARC / ARC / HDMI Router < 14 mm Magnetowid / sprzęt do gier wideo / odtwarzacz DVD / kamera przenośna / urządzenie zewnętrzne*² Kabel / antena / urządzenie zewnętrzne

Satelita < 7 mm < 1,5 mm Odtwarzacz DVD wyposażony w wyjście komponentowe Zestaw audio Urządzenie wyposażone w wejście HDMI optycznego przesyłu sygnału audio 6PL KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1) C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\12PL\FY19\4748453131_12PL.fm

CAM (moduł dostępu warunkowego)

• Zapewnia dostęp do płatnych usług TV. Szczegóły zawarto w instrukcji obsługi modułu CAM.
• Karty smart card nie należy bezpośrednio podłączać do złącza TV CAM. Kartę należy najpierw umieścić w module dostępu warunkowego dostarczonym przez autoryzowanego sprzedawcę.
• Moduły CAM nie są obsługiwane w niektórych krajach/obszarach. Szczegółowych informacji udzielają autoryzowani sprzedawcy.
• Komunikat CAM może zostać wyświetlony po wybraniu programu cyfrowego po zakończeniu korzystania z funkcji przeglądania filmów w Internecie.

• Podłączenie dużego urządzenia USB może zakłócić pracę innych podłączonych urządzeń w pobliżu.
• Duże urządzenia USB należy podłączać do złącza USB 1.
• Dysk twardy USB należy podłączyć do portu USB 3 (niebieski). master page: Right

• Aby odtwarzać treści w wysokiej jakości 4K 50p/60p, podłącz kabel Premium High Speed HDMI i ustaw opcję [Format sygnału HDMI] na wartość [Ulepszony format]. Zmień to ustawienie oddzielnie dla każdego podłączonego portu HDMI IN. Szczegółowe informacje o obsługiwanych formatach zawiera część „Dane techniczne“ w niniejszej instrukcji (strona 10-12).
• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Podłącz zestaw audio do HDMI IN 3, aby doprowadzić dźwięk telewizora do zestawu audio. Zestaw audio obsługujący HDMI eARC/ARC umożliwia przesyłanie sygnału wideo do telewizora oraz odbieranie sygnału audio z telewizora za pomocą tego samego kabla HDMI. Jeśli zestaw audio nie obsługuje HDMI eARC/ ARC, konieczne jest dodatkowe połączenie z DIGITAL AUDIO OUT (OPTICAL).
• Aby połączyć system audio z eARC, należy użyć kabla HDMI z funkcją Ethernet. (Słuchawki)
• Obsługuje wyłącznie 3-biegunowe miniaturowe wtyczki stereo typu minijack.
• Nie można jednocześnie odtwarzać dźwięku zarówno na słuchawkach, jak i na głośnikach telewizora. HDMI IN 1/2/3/4
• Interfejs HDMI pozwala na przesyłanie cyfrowego sygnału wideo i audio pojedynczym kablem.

< 12 mm < 21 mm (Wejście RF), (Wejście satelitarne)

• Podłączenia sygnału naziemnego/ kablowego i satelitarnego. Kolejność podłączeń: SUB. t MAIN t Antena
• Gniazdo SUB. należy podłączyć wyłącznie, jeżeli wykorzystywany jest tryb podwójnego tunera, z wyjątkiem dystrybucji za pomocą pojedynczego kabla EN50494. *1 Urządzenia monofoniczne należy podłączać do gniazda audio L (MONO). *2 W przypadku urządzenia zewnętrznego, w którym dostępne jest jedynie wyjście SCART AV OUT, użyj adaptera SCART-RCA. *3 Wyłącznie w przypadku niektórych regionów/ krajów/modeli telewizora. 7PL KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1)

C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\12PL\FY19\4748453131_12PL.fm master page: Left Montaż telewizora na ścianie Używanie opcjonalnego Uchwytu ściennego Instrukcja obsługi tego telewizora zawiera czynności przygotowania telewizora do zawieszenia na ścianie. Do klientów: Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego telewizora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie próbować wykonywać montażu samodzielnie. Do dystrybutorów firmy Sony i licencjonowanych wykonawców: Zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania tego produktu. Do zamontowania tego produktu wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar telewizora. Należy powierzać montaż tego produktu na ścianie przedstawicielom firmy Sony lub licencjonowanym wykonawcom i zwracać uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem. Za pomocą Uchwytu ściennego SU-WL450 (nie należy do wyposażenia) telewizor można zamontować na ścianie. Podczas montażu Uchwytu ściennego korzystać również z Instrukcji obsługi i Instrukcji montażu dostarczonych z Uchwytem ściennym. Uwaga

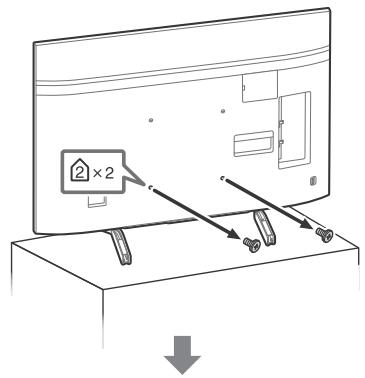

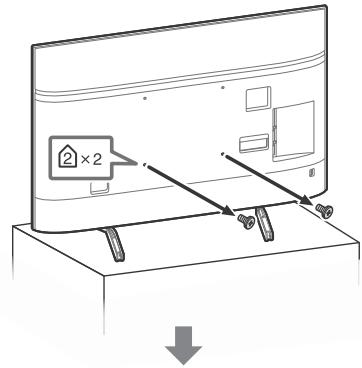

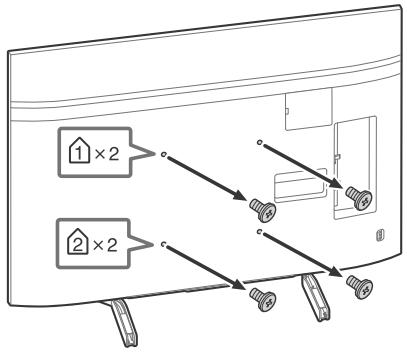

• Przechowywać wykręcone śruby w bezpiecznym miejscu, z dala od dzieci. Aby uzyskać instrukcje montażu Uchwytu ściennego, zobacz Informacje dotyczące montażu (Uchwyt ścienny) na stronie produktu swojego modelu telewizora. www.sony.eu/support/ Odkręć śruby z tylnego panelu telewizora. 8PL KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1) C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\12PL\FY19\4748453131_12PL.fm master page: Right Odłączanie podstawy od telewizora

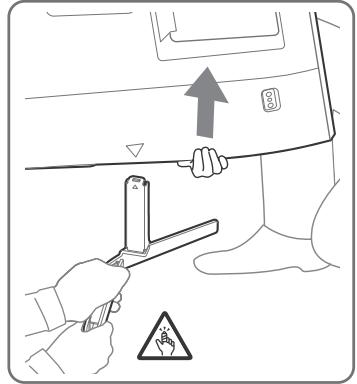

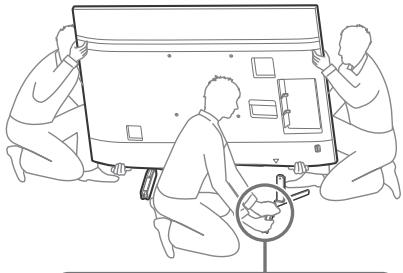

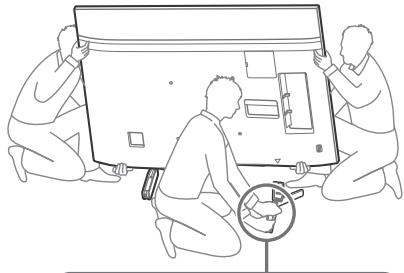

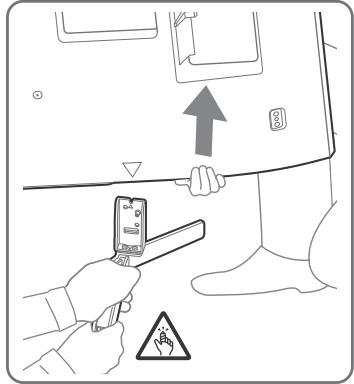

Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor. KD-85XG85xx

KD-75/65/55XG87xx, KD-75/65/55XG85xx Powtórz poprzednią czynność i usuń drugi bok podstawy.

• Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób.
• Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń ciała lub fizycznego uszkodzenia telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia.
• Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik. 9PL KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1) C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\12PL\FY19\4748453131_12PL.fm Rozwiązywanie problemów W celu rozwiązania ogólnych problemów, takich jak: czarny ekran, brak dźwięku, zawieszony obraz, brak reakcji telewizora lub utrata sygnału sieciowego, wykonaj następujące czynności.

Uruchom telewizor ponownie, naciskając przycisk zasilania na pilocie, aż zostanie wyświetlony komunikat. Telewizor zostanie uruchomiony. Jeżeli telewizor nie włącza się, spróbuj odłączyć przewód zasilania sieciowego. Następnie naciśnij włącznik zasilania na telewizorze, poczekaj dwie minuty i podłącz przewód zasilania sieciowego.

Zapoznaj się z menu Pomoc, naciskając przycisk HELP na pilocie.

Podłącz telewizor do Internetu i wykonaj aktualizację oprogramowania. Firma Sony zaleca aktualizację oprogramowania telewizora. Aktualizacje oprogramowania zwierają nowe funkcje i ulepszenia wydajności.

Odwiedź stronę wsparcia firmy Sony (informacje podane na pierwszej stronie okładki niniejszej instrukcji). Gdy telewizor zostanie podłączony, przez pewien czas może się nie włączyć pomimo naciskania przycisku zasilania na pilocie lub telewizorze. Uruchomienie systemu wymaga trochę czasu. Należy odczekać jedną minutę, następnie spróbować włączyć telewizor ponownie. master page: Left

• Wybierz sieć telewizji naziemnej/kablowej, naciskając przycisk TV na pilocie, a następnie, jeżeli usługa nadawania nie została wyświetlona, wybierz [Cyfrowy].
• Sygnał naziemny może być przytłumiony, jeśli w pobliżu odbierany jest inny silny sygnał. Ustaw opcję [LNA(Kan. ---)] na [Wył.] w sekcji ustawień strojenia cyfrowego.
• W przypadku przeniesienia telewizora do innego budynku lub próby odbioru nowych usług wyszukaj usługę wybierając opcję [Programowanie cyfrowe]. Brak możliwości odbioru usługi satelitarnej.
• Sprawdź podłączenie kabla anteny satelitarnej.
• W przypadku wyświetlenia komunikatu [Brak sygnału. Wykryto przeciążenie LNB…] odłącz przewód sieciowy. Następnie sprawdź, czy kabel anteny satelitarnej nie jest uszkodzony, oraz czy nie nastąpiło zwarcie przewodu sygnału satelitarnego w złączu satelitarnym. Pilot nie działa.
• Wymień baterie. Zapomniano hasła do blokady rodzicielskiej transmisji.
• Wprowadź numer 9999 jako kod PIN i wybierz opcję [Zmień kod PIN]. Otoczenie telewizora może się nagrzać.
• Jeśli telewizor jest używany przez dłuższy czas, jego otoczenie może się nagrzać. Po dotknięciu dłonią tych miejsc można poczuć, że są gorące. Dane techniczne System Problemy i rozwiązania Jeśli dioda LED miga na czerwono.
• Policz ile razy dioda zamiga (czas odstępu wynosi trzy sekundy). Uruchom telewizor ponownie, odłączając przewód zasilania sieciowego do momentu, aż dioda LED przestanie migać na czerwono, a następnie ponownie włącz telewizor. Jeśli problem nie zniknie, odłącz przewód sieciowy i skontaktuj się z lokalnym sprzedawcą lub punktem serwisowym firmy Sony, zgłaszając, ile razy migała dioda LED. Brak możliwości odbioru usługi naziemnej/ kablowej.
• Sprawdź podłączenie anteny/kabla i ustawienia wzmacniacza. System panelu Panel z wyświetlaczem ciekłokrystalicznym (LCD), Podświetlenie LED System TV W zależności od kraju/wybranego regionu/modelu telewizora Analogowy: B/G, D/K, I Cyfrowy: DVB-T/DVB-C DVB-T2*1 Satelita*1: DVB-S/DVB-S2 System kolorów PAL/SECAM/NTSC3.58 (tylko wideo)/NTSC4.43 (tylko wideo) Zakres kanałów W zależności od kraju/wybranego regionu/modelu telewizora Analogowy: UHF/VHF/kabel Cyfrowy: UHF/VHF/kabel Satelita*1: częstotliwość 950-2 150 MHz Wyjście dźwięku 10 W + 10 W Technologia bezprzewodowa Protokół IEEE802.11ac/a/b/g/n (Protokół IEEE802.11ac może nie być dostępny w niektórych krajach/regionach.) Bluetooth wer. 4.2 10PL KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1) C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\12PL\FY19\4748453131_12PL.fm Pasma częstotliwości master page: Right DIGITAL AUDIO OUT (OPTICAL) Bezprzewodowa sieć LAN (IEEE802.11ac/a/b/g/n) Zakres częstotliwości Moc wyjściowa 2 400-2 483,5 MHz < 20,0 dBm 5 150-5 250 MHz < 23,0 dBm 5 250-5 350 MHz < 20,0 dBm 5 470-5 725 MHz < 20,0 dBm 5 725-5 850 MHz < 13,9 dBm Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Digital, DTS) (mini jack stereo) Słuchawki

Port urządzeń USB (Dysk twardy USB 3 dla funkcji REC) Porty USB 1 i 2 obsługują standard High Speed USB (USB 2.0) Port USB 3 obsługuje standard Super Speed USB (USB 3.1 Gen 1) Gniazdo CAM (moduł dostępu warunkowego) LAN Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji.) Inne Bluetooth Wyposażenie dodatkowe Zakres częstotliwości Moc wyjściowa 2 400-2 483,5 MHz < 10,0 dBm Uchwyt ścienny: SU-WL450 Temperatura robocza 0 ºC – 40 ºC Wilgotność robocza 10 % – 80 % wilgotności względnej (bez kondensacji)

Moc, karta produktu i inne Bluetooth Wymagania dotyczące zasilania Zakres częstotliwości Moc wyjściowa 2 400-2 483,5 MHz < 10,0 dBm Wersja oprogramowania Ten sprzęt radiowy jest przeznaczony do używania z zatwierdzonymi wersjami oprogramowania wskazanymi w niniejszej Deklaracji zgodności UE. Naciśnij przycisk HELP na pilocie, aby sprawdzić wersję oprogramowania. Pilot: _._.__.___ Wybierz [Zdalne sterowanie] t [Wersja oprogramowania] z [Ustawienia]. Dodatkowe informacje można znaleźć w Przewodniku pomocniczym. Oprogramowanie wykorzystane w tym sprzęcie radiowym zostało zweryfikowane pod kątem zgodności z podstawowymi wymogami Dyrektywy 2014/53/UE. Gniazda wejścia/wyjścia Antena/kabel 75-omowa antena zewnętrzna VHF/UHF Antena satelitarna*1 Żeńskie złącze typu F, 75 omów. DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz, Dystr. za pomocą poj. kabla EN50494.

COMPONENT IN YPBPR (wideo komponentowe): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Wejście audio (złącza foniczne) AV IN Wejście wideo (wspólny bolec foniczny z wejściem Y) HDMI IN 1/2/3/4 (obsługuje rozdzielczość 4K, Zgodność z HDCP 2.3) Wideo: 4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, formaty komputerowe*4 Audio: W trybie eARC (Enhanced Audio Return Channel)*5 Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy. Z wyjątkiem trybu eARC 5,1 kanałów, liniowe PCM: 32/44,1/48/88,2/96/176,4/ 192 kHz 16/20/24 bity, Dolby Digital, Dolby Digital Plus, DTS eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (tylko model HDMI IN 3) eARC*5 W trybie Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy. W trybie ARC Dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Digital, Dolby Digital Plus, DTS 220 V – 240 V (prąd zmienny), 50 Hz Klasa efektywności energetycznej KD-85XG85xx: A KD-75XG87xx / KD-75XG85xx: A+ KD-65XG87xx / KD-65XG85xx: A KD-55XG87xx / KD-55XG85xx: A Wielkość ekranu (przekątna) (ok.) KD-85XG85xx: 214,8 cm / 85 cali KD-75XG87xx / KD-75XG85xx: 189,3 cm / 75 cali KD-65XG87xx / KD-65XG85xx: 163,9 cm / 65 cali KD-55XG87xx / KD-55XG85xx: 138,8 cm / 55 cali Pobór mocy W trybie [Standardowy] KD-85XG85xx: 216 W KD-75XG87xx / KD-75XG85xx: 158 W KD-65XG87xx / KD-65XG85xx: 127 W KD-55XG87xx / KD-55XG85xx: 111 W W trybie [Żywy] KD-85XG8596: 362 W KD-75XG8796: 275 W KD-75XG8599: 275 W KD-75XG8596: 275 W KD-75XG8588: 275 W KD-75XG8505: 275 W KD-65XG8796: 221 W KD-65XG8599: 221 W KD-65XG8596: 221 W KD-65XG8588: 221 W KD-65XG8577: 221 W KD-65XG8505: 221 W KD-55XG8796: 186 W KD-55XG8599: 186 W KD-55XG8596: 186 W KD-55XG8588: 186 W KD-55XG8577: 186 W KD-55XG8505: 186 W

Roczne zużycie energii*7 KD-85XG85xx: 300 kWh rocznie KD-75XG87xx / KD-75XG85xx: 219 kWh rocznie KD-65XG87xx / KD-65XG85xx: 176 kWh rocznie KD-55XG87xx / KD-55XG85xx: 154 kWh rocznie Pobór mocy w trybie czuwania*8*9 0,50 W (25 W w trybie aktualizacji oprogramowania lub elektronicznego przewodnika po programach) Rozdzielczość ekranu 3 840 punktów (w poziomie) × 2 160 linii (w pionie) Wartości znamionowe wyjścia USB 1/2 maks. 5 V USB 3 maks. 5 V , 500 mA , 900 mA 11PL KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1) C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\12PL\FY19\4748453131_12PL.fm master page: Left Wymiary (przybliżone) (szer. × wys. × gł.) Informacje dot. znaków towarowych z podstawą

• Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
• Dolby, Dolby Vision, Dolby Audio i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories. Wyprodukowano na licencji Dolby Laboratories. Dokumenty poufne, niepublikowane. Copyright © 1992-2015 Dolby Laboratories. Wszystkie prawa zastrzeżone.
• „BRAVIA“, i BRAVIA Sync są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy Sony Corporation.
• Gracenote, logo i logotyp Gracenote oraz logo „Powered by Gracenote“ są znakami towarowymi lub zarejestrowanymi znakami towarowymi Gracenote, Inc. w USA oraz innych krajach.
• Vewd® Core. Copyright 1995-2019 Vewd Software AS. All rights reserved.
• Google, Google Play, Chromecast, YouTube, Android TV i inne powiązane oznaczenia oraz logo są znakami towarowymi firmy Google LLC.
• Wi-Fi®, Wi-Fi Alliance® i Wi-Fi Direct® są zarejestrowanymi znakami towarowymi Wi-Fi Alliance.
• Logo Wi-Fi CERTIFIED™ jest znakiem certyfikacji podmiotu Wi-Fi Alliance.
• W kwestii informacji na temat patentów DTS należy skorzystać z witryny http://patents.dts.com. Produkowane na licencji DTS, Inc. DTS, symbol oraz DTS i symbol łącznie są zarejestrowanymi znakami towarowymi, a DTS Digital Surround jest znakiem towarowym DTS, Inc. © DTS, Inc. Wszystkie prawa zastrzeżone.
• Słowo i logo Bluetooth® są zarejestrowanymi znakami towarowymi Bluetooth SIG, Inc. i wszelkie użycie tych znaków przez Sony Corporation odbywa się na mocy licencji. Pozostałe znaki i nazwy towarowe należą do odpowiednich właścicieli.
• Netflix jest zarejestrowanym znakiem towarowym firmy Netflix, Inc.
• DiSEqC™ jest znakiem towarowym firmy EUTELSAT. Ten telewizor obsługuje standard DiSEqC 1.0. Ten telewizor nie służy do sterowania antenami z napędem.
• TUXERA jest zastrzeżonym znakiem towarowym firmy Tuxera Inc. w USA i innych krajach.
• Logo USB-IF SuperSpeed USB Trident stanowi zastrzeżony znak towarowy USB Implementers Forum, Inc.
• Wszystkie inne znaki towarowe są własnością ich właścicieli. KD-85XG85xx: 190,9 × 117,5 × 43,3 cm KD-75XG87xx / KD-75XG85xx: 167,3 × 103,1 × 35,8 cm KD-65XG87xx / KD-65XG85xx: 145,0 × 89,9 × 31,6 cm KD-55XG87xx / KD-55XG85xx: 123,1 × 77,6 × 31,6 cm bez podstawy KD-85XG85xx: 190,9 × 109,7 × 8,0 cm KD-75XG87xx / KD-75XG85xx: 167,3 × 96,3 × 5,4 cm KD-65XG87xx / KD-65XG85xx: 145,0 × 83,6 × 5,2 cm KD-55XG87xx / KD-55XG85xx: 123,1 × 71,3 × 5,2 cm Waga (przybliżona) z podstawą KD-85XG85xx: 49 kg KD-75XG87xx / KD-75XG85xx: 39,3 kg KD-65XG87xx / KD-65XG85xx: 26,3 kg KD-55XG87xx / KD-55XG85xx: 19,7 kg bez podstawy KD-85XG85xx: 46,5 kg KD-75XG87xx / KD-75XG85xx: 37,8 kg KD-65XG87xx / KD-65XG85xx: 25,3 kg KD-55XG87xx / KD-55XG85xx: 18,7 kg *1 Nie wszystkie modele telewizorów są wyposażone w technologię DVB-T2 lub DVB-S/S2, lub też terminal anteny satelitarnej. *2 W przypadku podłączenia do wejścia z rozdzielczością 4096 × 2160p i opcji [Tryb szerokoekranowy] ustawionej na [Normalny] wybrana zostaje rozdzielczość wyświetlania 3840 × 2160p. Aby wyświetlać rozdzielczość 4096 × 2160p, opcję [Tryb szerokoekranowy] należy ustawić na [Pełny 1] lub [Pełny 2]. *3 Aby obsługiwać prędkość przesyłu 18 Gb/s, ustaw opcję [Format sygnału HDMI] na [Ulepszony format]. *4 Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy. *5 Tryb eARC jet aktywny, gdy opcja [Tryb eARC] jest ustawiona na [Automat.], opcja [Głośnik] jest ustawiona na [System audio] i podłączony jest system audio kompatybilny z eARC. *6 Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora. *7 Zużycie energii w kWh rocznie, w oparciu o wyliczenie zużycia energii dla telewizora pracującego 4 godziny dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora. *8 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych. *9 Pobór mocy w trybie czuwania wzrośnie przy połączeniu telewizora z siecią. Uwaga
• Nie wyjmuj atrapy karty lub pokrywy (dostępność w zależności od modelu telewizora) z gniazda CAM (Conditional Access Module, moduł dostępu warunkowego) telewizora w innym celu niż włożenie do gniazda CAM karty inteligentnej.
• Dostępność wyposażenia opcjonalnego zależy od kraju, regionu, modelu telewizora i stanu magazynowego.
• Projekt i dane techniczne mogą zostać zmienione bez powiadomienia. Informacje dotyczące telewizji cyfrowej
• Telewizja cyfrowa (naziemna DVB, satelitarna i kablowa), usługi interaktywne i funkcje sieciowe mogą nie być dostępne we wszystkich krajach lub obszarach. Niektóre funkcje mogą nie być włączone lub mogą nie działać poprawnie w przypadku niektórych dostawców i środowisk sieciowych. Niektórzy dostawcy usług telewizyjnych mogą pobierać opłaty za swoje usługi.
• Ten telewizor obsługuje nadawanie cyfrowe z użyciem kodeków MPEG-2, H.264/MPEG-4 AVC i H.265/HEVC, ale nie można zagwarantować zgodności ze wszystkimi sygnałami operatorów/usług, które mogą się zmienić z biegiem czasu. 12PL KD-85XG85xx / 75XG87xx / 75XG85xx / 65XG87xx / 65XG85xx / 55XG87xx / 55XG85xx 4-748-453-13(1) C:\Users\CHAILING_2\Desktop\SL\85 EU 131\ML\13CZ\FY19\4748453131_13CZ.fm Připojení stolního stojanu k televizoru, viz Průvodce nastavením. master page: Left Úvod Děkujeme vám, že jste si vybrali tento výrobek Sony. Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu. Poznámka
