INSTRUKCJA OBSŁUGI EIV654 - EIV654 ELECTROLUX

Instrukcja obsługi PL 120 Płyta grzejna

Automatyczne korzystanie z funkcji

Aby automatycznie korzystać z funkcji, ustaw automatyczny tryb pracy na H1-H6. Płyta grzejna jest fabrycznie ustawiona na H5. Okap reaguje za każdym razem, gdy pracujesz z płytą grzejną. Płyta grzejna automatycznie rozpoznaje temperaturę naczyń i dostosowuje prędkość wentylatora.

Automatyczne tryby pracy

	Automat-sko svjet-lo	Vrenje1)	Prženje2)
Način rada H0	Isklj.	Isklj.	Isklj.
Način rada H1	Uklj.	Isklj.	Isklj.
Način rada H2 3)	Uklj.	Brzina ven-tiladora 1	Brzina ven-tiladora 1

	Automat-sko svjet-lo	Vrenje1)	Prženje2)
Način rada H3	Uklj.	Isklj.	Brzina ven-tiladora 1
Način rada H4	Uklj.	Brzina ven-tiladora 1	Brzina ven-tiladora 1
Način rada H5	Uklj.	Brzina ven-tiladora 1	Brzina ven-tiladora 2
Način rada H6	Uklj.	Brzina ven-tiladora 2	Brzina ven-tiladora 3

1) Płyta grzejna wykrywa proces gotowania i aktywuje prędkość wentylatora zgodnie z automatycznym trybem pracy. 2) Płyta grzejna wykrywa proces smażenia i aktywuje prędkość wentylatora zgodnie z automatycznym trybem pracy. 3) Ten tryb pracy aktywuje wentylator i światło i nie zależy od temperatury.

Wyłączanie funkcji

Aby wyłączyć funkcję, dotknij lub ustaw ustawienie temperatury na. Wskaźnik nad symbolem wyłącza się.

7. WSKAZÓWKI

OSTRZEŻENIE!

10.2 Specyfikacja pola grzejnego

Zona kuhanja	Nominalna snaga (maksimalno pod-ešavanje topline) [W]	PowerBoost [W]	PowerBoost maksimalno tra-janje [min]	Promjer posupa [mm]
Desna prednja	1400	2500	4	125 - 145
Desna stražnja	1800	2800	10	145 - 180
Fleksibilno indukcijsko polje kuhanja	2300	3200	10	minimalno 100

Moc stref grzejnych może się różnić w pewnych niewielkich zakresach od danych w tabeli. Zmienia się w zależności od materiału i wymiarów naczyń.

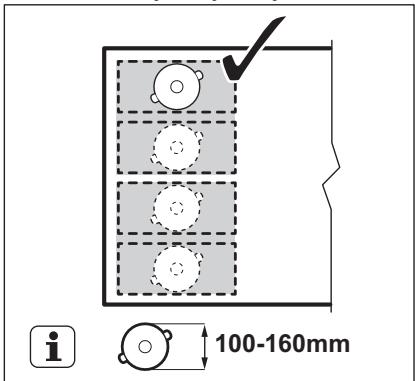

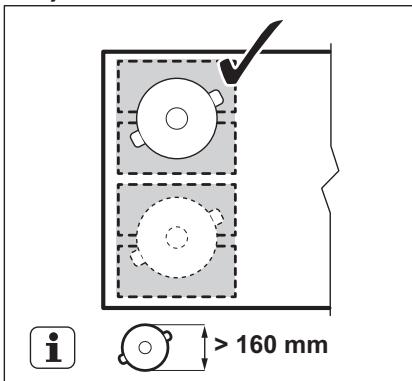

Aby uzyskać optymalne wyniki gotowania, używaj naczyń, których średnica jest większa niż podana w tabeli.

11. EFEKTYWNOŚĆ ENERGETYCZNA

11.1 Informacje o produkcie*

Identifikacija modela		EIV654
Vrsta ploče za kuhanje		Ugradbena ploča za kuhanje
Broj zona za kuhanje		2
Broj polja za kuhanje		1
Toplinska tehnologija		Indukcija
Promjer kružnih zona za kuhanje (Ø)	Desna prednja	14,5 cm
	Desna stražnja	18,0 cm
Duljina (D) i širina (Š) za polja kuhanja koja nisu kružna	Lijevo	D 45,8 cm
		Š 21,4 cm
Potrošnja energije po zoni kuhanja (EC electric coo-king)	Desna prednja	180,4 Wh/kg
	Desna stražnja	175,3 Wh/kg
Potrošnja energije po polju kuhanja (EC electric coo-king)	Lijevo	182,6 Wh/kg
Potrošnja energije ploče za kuhanje (EC electric hob)		180,7 Wh/kg

• Dla Unii Europejskiej zgodnie z EU 66/2014. Dla Białorusi zgodnie z STB 2477-2017, Załącznik A. Dla Ukrainy zgodnie z 742/2019.

EN 60350-2 - Kuchenne elektryczne urządzenia do gotowania - Część 2: Płyty grzejne - Metody pomiaru efektywności.

Wyłączenie funkcji: naciśnij . Zostanie wyświetlone poprzednie ustawienie temperatury.

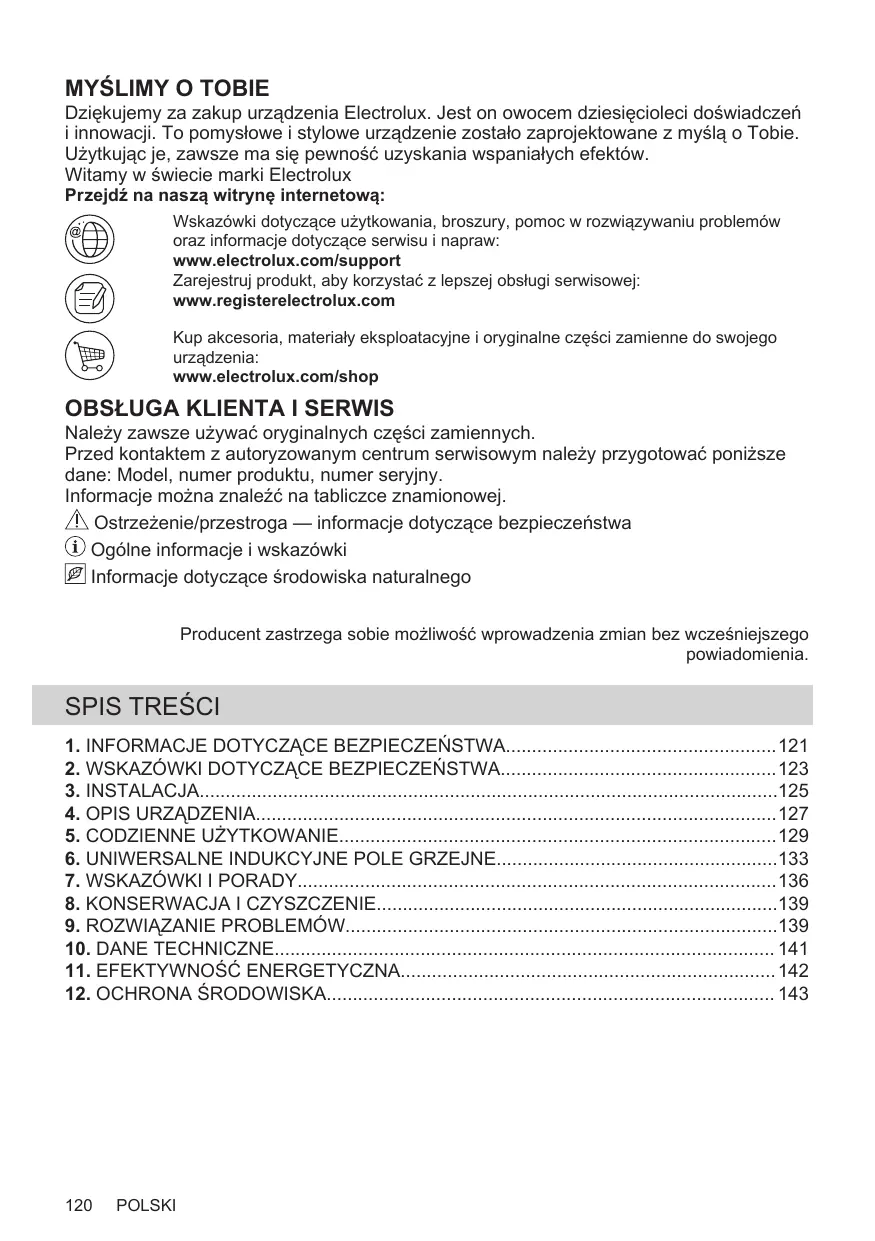

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, zawsze masz pewność uzyskania wspaniałych efektów.

Witamy w świecie marki Electrolux

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:

www.registerelectrolux.com

Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych.

Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny.

Informacje znajdują się na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacja dotycząca bezpieczeństwa. ① Ogólne informacje i wskazówki. Informacja dotycząca środowiska naturalnego.

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 121 2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 123
2. INSTALACJA 125
3. OPIS URZĄDZENIA 127 5. CODZIENNE UŻYTKOWANIE 129
4. UNIWERSALNE INDUKCYJNE POLE GRZEJNE 133 7. WSKAZÓWKI I PORADY 136
5. KONSERWACJA I CZYSZCZENIE 139
6. ROZWIĄZYWANIE PROBLEMÓW 139 10. DANE TECHNICZNE 141
7. EFEKTYWNOŚĆ ENERGETYCZNA 142
8. OCHRONA ŚRODOWISKA 143

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenia mogą obsługiwać dzieci po ukończeniu 8. roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, bądź nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z tego urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się do urządzenia, jeśli nie znajdują się pod stałym nadzorem.
• Dzieci należy pilnować, aby nie bawiły się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub pozbyć się go w odpowiedni sposób.
• OSTRZEŻENIE: Nie pozwalać dzieciom i zwierzętom zbliżać się do pracującego lub stygnącego urządzenia. Podczas pracy urządzenia niektóre elementy mocno się nagrzewają.
• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.
• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej

temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.
• NIE gasić pożaru wodą – należy wyłączyć urządzenie, a następnie przykryć płomień pokrywą lub kocem gaśniczym.
• OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny.
• PRZESTROGA: Gotowanie powinno odbywać się pod nadzorem. Należy zapewnić stały nadzór nad krótkim gotowaniem.
• OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.
• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.
• Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.
• Do czyszczenia urządzenia nie wolno używać sprężarek czyszczących parą.
• Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu wykrywania obecności naczyń.
• Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.
• Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu

centrum serwisowemu lub innej kompetentnej osobie, aby uniknąć niebezpieczeństwa. - OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie musi zostać zainstalowane i podłączone wyłącznie przez wykwalifikowaną osobę.

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usuń wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
• Zachować minimalne odstępy od innych urządzeń i mebli.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach odpowiednie obuwie.
• Po przycięciu zabezpieczyć krawędzie blatu przed wilgocią za pomocą odpowiedniego uszczelniacza.
• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.
• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to przypadkowemu strąceniu gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi. W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.
• Jeśli urządzenie zainstalowano nad szufladą:
• Nie przechowywać drobnych elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia.
• Zachować odstęp co najmniej 2 cm między dolną częścią urządzenia a elementami przechowywanymi w szufladzie.
• Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenia elektryczne

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka.
• Urządzenie musi być uziemione.
• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający lub wtyczka (jeśli dotyczy) mogą być przyczyną przegrzania styków. Użyć odpowiedniego przewodu zasilającego.
• Nie dopuszczać do splątania przewodu zasilającego.
• Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem. Użyć zacisku odciążającego na przewodzie. Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.
• Nie stosować rozgałęźników ani przedłużaczy.
• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi. Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.
• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.
• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową. Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego - wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.
• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

2.3 Sposób użycia

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folię ochronną (jeśli dotyczy).
• Urządzenie jest przeznaczone wyłącznie do użytku domowego (wewnątrz pomieszczeń).
• Nie zmieniać parametrów technicznych urządzenia.
• Upewnić się, że otwory wentylacyjne nie są zatkane.
• Nie pozostawiać urządzenia bez nadzoru podczas pracy.
• Po każdym użyciu wyłączyć pole grzejne.
• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą się one mocno rozgrzać.
• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.
• Nie używać urządzenia jako powierzchni roboczej ani do przechowywania.
• Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć urządzenie od zasilania. Zapobiega to porażeniu prądem elektrycznym. Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm. Gorący olej może pryskać podczas wkładania do niego żywności.

OSTRZEŻENIE!

Zagrożenie pożarem i wybuchem

• Pod wpływem wysokiej temperatury tłuszcze i oleje mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania. Może dojść do samozaplonu oparów wydzielanych z bardzo gorącego oleju. Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.
• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.
• Nie kłaść gorących pokrywek na szklanej powierzchni płyty grzejnej.
• Nie dopuszczać do wygotowania się potrawy.
• Należy uważać, aby nie dopuścić do upadku urządzenia lub naczyń urządzenia. Powierzchnia może ulec uszkodzeniu.
• Nie włączać pól grzejnych z pustym naczyniem lub bez naczynia.
• Nie kłaść folii aluminiowej na urządzeniu.
• Naczynia z żeliwa, aluminium lub z uszkodzonym dnem mogą zarysować powierzchnie szklane/ceramiczne. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.
• Urządzenie jest przeznaczone wyłącznie do zastosowań kuchennych. Urządzenia nie wolno stosować do innych celów, np. do ogrzewania pomieszczenia.

2.4 Konserwacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie je czyścić.
• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.
• Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną.

Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

2.5 Usługi

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.
• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami.
• Odłączyć urządzenie od źródła zasilania.
• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje

umieszczone na tabliczce znamionowej.

Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny

3.2 Płyta grzejna do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• Płyta grzejna jest wyposażona w przewód zasilający.
• W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F, który wytrzymuje temperaturę co najmniej 90°C. Skontaktować się z autoryzowanym centrum serwisowym. Przewód zasilający może wymienić wyłącznie wykwalifikowany elektryk.

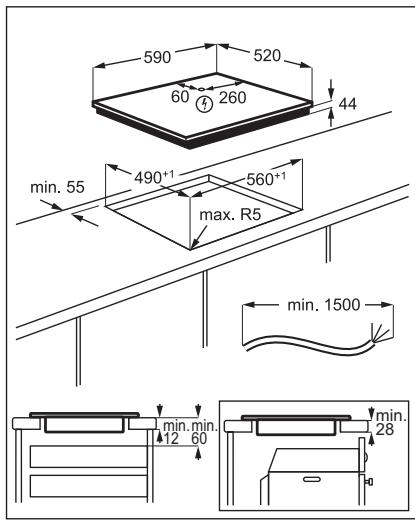

3.4 Montaż

W przypadku montażu płyty grzejnej pod okapem należy zapoznać się z informacjami na temat minimalnej odległości między urządzeniami zawartymi w instrukcji instalacji okapu.

Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania.

Znajdź film instruktażowy „Instalacja płyty indukcyjnej Electrolux – instalacja na blacie roboczym", wpisując pełną nazwę pokazaną na poniższym rysunku.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4.1 Układ powierzchni gotowania

1 Indukcyjne pole grzejne 2 Panel sterowania 3 Uniwersalne indukcyjne pole grzejne składa się z czterech części

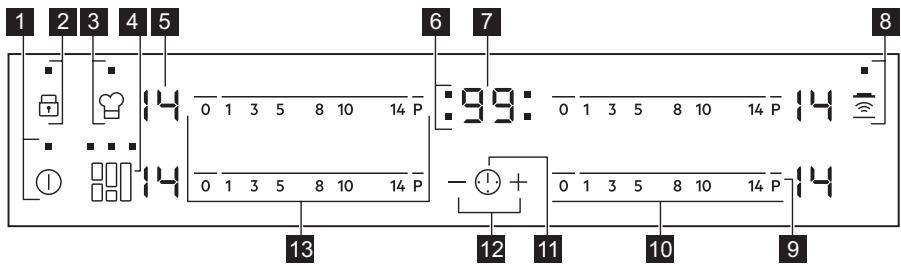

4.2 Układ panelu sterowania

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

	Pole czujni-ka	Funkcja	Uwagi
1	①	WŁ./WYL.	Wȩczanie i wȩuczanie płyty grzejnej.
2		Blokada / Blokada uruchomienia	Blokowanie/odblokowanie panelu sterOWania.
3		PowerSlide	Wȩczanie i wȩuczanie funkcj.

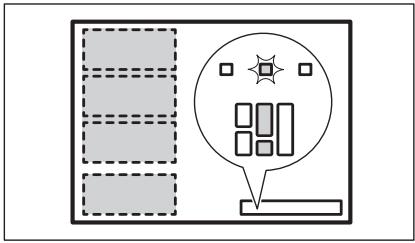

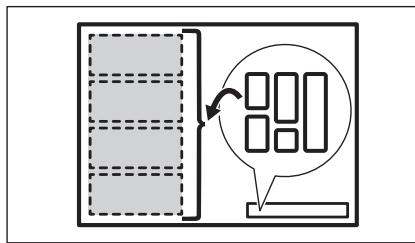

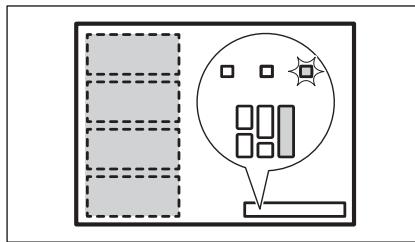

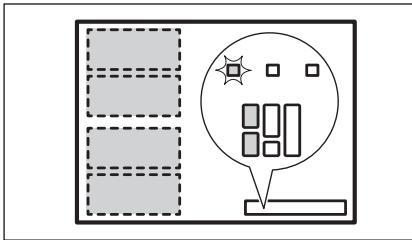

4		FlexiBridge	Przeloczanie między trzema trybami funkcj.
5	-	Wskazanie mocy grzania	Pokazuje ustawieuie mocy grzania.
6	-	Wskzański fungcj zegara dla po-szczecholnych pól grzejnych	Wskazuja, dla krórego pola ustawiono czas.
	Pole czujniki	Funkcja	Uwagi
7	-	Wyświetlacz zegara	Pokazuje.czas w minutach.
8	-	Hob²Hood	Wȩczanie i wyłączanie trybu ręcznych fungcjı.
9	P	PowerBoost	Wȩczanie i wyłączanie fungcjı.
10	-	Pasek regulaci	Ustawianie mocy grzania.
11	①	-	Wyźór pola grzejngo.
12	+/-	-	Przesłużanie lub skracanie czasu.
13	-	Pasek regulaci	Ustawianie mocy grzania universalsnégo indukcyjngo pola grzejngo.

4.3 Wskazania ustawień mocy grzania

Wskazanie	Opis
Ø	Pole grzejne jest wylączone.
I - I'H	Pole grzejne jest wylączone.
R	Działa funkacja Automatyczne podgrzewanie.
P	Działa funkacja PowerBoost.
E + cyfra	Nieprawidowej dzialanie.
E / E / E	OptiHeat Control (3-stopniowy wskȩznik ciepla resztkowego): gotowanie / podtrzmy-wanie temperatury / ciepło resztkowe.
L	Działa funkacja Blokada / Blokada uruchomienia.
F	Na polu grzejnym umieszczono niedopowiecie lub zbyt stale naczynie;będź nie umie-szczoono na nimźadNEG naczynia.
-	Działa funkacja Samoczynne wylączenia.

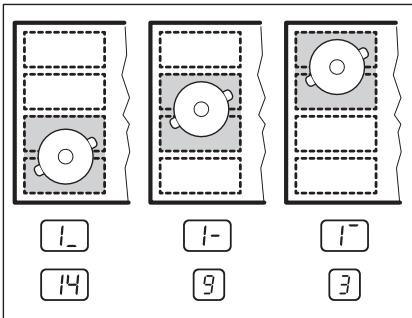

I_ / I_ / I_	Działa funkacja PowerSlide.

4.4 OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

/ Gdy świeci się wskaźnik, występuje zagrożenie poparzeniem ciepłem resztkowym.

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Ciepło z naczynia podgrzewa płytę ceramiczną.

Wskaźniki / / pojawiają się, gdy pole grzejne jest gorące. Pokazują one ciepło

resztkowe aktualnie używanych pól grzejnych.

Może również pojawić się wskaźnik:

dla sąsiadujących pól grzejnych, nawet jeśli nie są używane, - gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym, gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące.

Wskaźnik zniknie po ostygnięciu pola grzejnego.

5. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Włączanie i wyłączanie

Dotknij ① na 1 sekundę, aby włączyć lub wyłączyć płytę grzejną.

5.2 Samoczynne wyłączanie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

• wszystkie pola grzejne są wyłączone,
• po włączeniu płyty grzejnej nie zostanie ustawiona moc grzania,
• panel sterowania został zalany lub od ponad 10 sekund znajduje się na nim przedmiot, wyłącza się. Należy usunąć przedmiot lub wyczyścić panel sterowania.
• płyta ulega nadmiernemu rozgrzaniu (np. gdy wygotuje się zawartość naczynia). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.
• użyto nieodpowiedniego naczynia. Wyświetla się symbol F i po upływie 2 minut pole grzejne wyłącza się samoczynnie.
• Nie włączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym czasie wyświetla się i urządzenie wyłącza się.

Zależność między ustawieniem mocy grzania a czasem, po jakim wyłącza się płyta grzejna:

Ustawienie mocy grzania	Płyta grzejna wytha cza są po
u, 1 - 3	6 godz.
4 - 7	5 godz.
8 - 9	4 godz.
10 - 14	1,5 godz.

5.3 Ustawianie mocy grzania

Aby wybrać lub zmienić ustawienie mocy grzania:

Dotknąć paska regulacji w miejscu odpowiadającym wybranej mocy grzania lub przesunąć palec wzdłuż paska regulacji w miejsce odpowiadające wybranej mocy grzania.

5.4 Używanie pól grzejnych

Naczynia należy stawiać na środku pola grzejnego. Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

5.5 Automatyczne podgrzewanie

Włączenie tej funkcji pozwala w krótszym czasie uzyskać zadaną moc grzania. Gdy funkcja jest włączona, pole grzejne pracuje na początku z największą mocą grzania, a następnie przełącza się na zadaną moc grzania.

Aby możliwe było włączenie tej funkcji, pole grzejne musi być zimne.

Aby włączyć funkcję dla pola grzejnego: dotknąć P (włączy się P). Szybko dotknąć żądanego ustawienia mocy grzania. Po upływie trzech sekund wyświetli się R.

Aby wyłączyć funkcję: zmienić ustawienie mocy grzania.

5.6 PowerBoost

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania.

Patrz rozdział „Dane techniczne”.

Aby włączyć funkcję dla pola grzejnego: dotknąć P. Włączy się.

Aby wyłączyć funkcję: zmienić ustawienie mocy grzania.

5.7 Timer

Wyłącznik czasowy

Funkcja ta umożliwia ustawienie długości jednego cyklu gotowania.

Należy najpierw wybrać moc grzania dla pola grzejnego, a następnie ustawić funkcję.

Wybór pola grzejnego: dotknąć kilkakrotnie ① , aż zaświeci się wskaźnik wybranego pola grzejnego.

Aby włączyć funkcję, należy: dotknąć + na zegarze, aby ustawić czas (00-99 minut). Gdy zacznie migać wskaźnik pola grzejnego, rozpocznie się odliczanie czasu.

Aby wyświetlić pozostały czas: dotknąć ①, aby wybrać pole grzejne. Wskaźnik pola grzejnego zacznie migać. Wyświetlacz wyświetli pozostały czas.

Aby zmienić czas: dotknąć ① , aby wybrać pole grzejne. Dotknąć + lub -

Aby wyłączyć funkcję, należy: dotknąć ①, aby wybrać pole, a następnie dotknąć —. Wartość pozostałego czasu zmniejszy się do 00. Wskaźnik pola grzejnego zniknie.

Po zakończeniu odliczania czasu rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00. Pole grzejne wyłączy się.

Aby wyciszyć sygnał dźwiękowy, należy: dotknąć ①.

- CountUp Timer

Funkcja ta służy do sprawdzania czasu pracy pola grzejnego.

Wybór pola grzejnego: dotknąć kilkakrotnie ① , aż zaświeci się wskaźnik wybranego pola grzejnego.

Aby włączyć funkcję, należy: dotknąć symbolu zegara. Wyświetli się UP. Gdy zacznie migać wskaźnik pola grzejnego, rozpocznie się odliczanie czasu. Wyświetlacz będzie przełączać się między UP a wskazaniem naliczonego czasu (w minutach).

Aby zobaczyć, jak długo działa pole grzejne: dotknąć ① , aby wybrać pole grzejne. Wskaźnik pola grzejnego zacznie migać. Na wyświetlaczu pojawi się czas działania pola grzejnego.

Aby wyłączyć funkcję, należy: dotknąć ①, a następnie + lub -. Wskaźnik pola grzejnego zniknie.

- Minutnik

Funkcji tej można używać, gdy płyta grzejna jest włączona i nie pracują pola grzejne. Wskazanie mocy grzania:

Aby włączyć funkcję, należy: dotknąć symbolu zegara, aby ustawić czas. Po zakończeniu odliczania czasu rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00.

Aby wyciszyć sygnał dźwiękowy, należy: dotknąć ①.

Funkcja nie ma wpływu na działanie pól grzejnych.

5.8 Blokada

Gdy włączone są pola grzejne, można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

Najpierw należy ustawić moc grzania.

Aby włączyć funkcję: dotknąć 1 . Na 4 sekundy wyświetli się . Zegar pozostanie włączony.

Aby wyłączyć funkcję: dotknąć. Włączy się poprzednie ustawienie mocy grzania.

i

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

5.9 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej.

Aby włączyć funkcję: włączyć płytę grzejną za pomocą ①. Nie ustawiać mocy grzania. Dotknąć przycisku ④ przez 4 sekundy. Wyświetli się L. Włączyć płytę grzejną za pomocą ①.

Aby wyłączyć funkcję, należy: włączyć płytę grzejną za pomocą ①. Nie ustawiać

mocy grzania. Dotknąć przycisku ④ przez 4 sekundy. Wyświetli się ④. Wyłączyć płytę grzejną za pomocą ①.

Aby dezaktywować funkcję na czas jednego cyklu gotowania: włączyć płytę grzejną za pomocą ①. Wyświetli się L. Dotknąć przycisku ④ przez 4 sekundy. W ciągu 10 sekund ustawić moc grzania. Teraz można korzystać z płyty. Po wyłączeniu płyty grzejnej za pomocą ① funkcja będzie ponownie aktywna.

5.10 OffSound Control (Wyłączanie i włączanie dźwięków)

Wyłączyć płytę grzejną. Dotknąć ① przez 3 sekundy. Wyświetlacz włączy się i wyłączy. Dotknąć ② przez 3 sekundy. Wyświetli się ③ lub ④. Dotknąć + zegara, aby wybrać jedno z następujących ustawień:

• sygnały dźwiękowe są wyłączone
• sygnały dźwiękowe są włączone. Aby potwierdzić wybór, należy zaczekać, aż urządzenie wyłączy się automatycznie.

Gdy dla funkcji wybrane jest ustawienie ④, sygnały dźwiękowe będą emitowane tylko w następujących przypadkach:

• po dotknięciu ①
• po zakończeniu odliczania przy wyłączonej funkcji Minutnik
• po zakończeniu odliczania przy wyłączonej funkcji Wyłącznik czasowy
• gdy na panelu sterowania zostanie położony jakiś przedmiot.

5.11 Zarządzanie energią

Jeśli włączone są różne pola grzejne, a zużyta moc przekracza ograniczenia zasilania, ta funkcja dzieli dostępną moc między wszystkie pola grzejne. Płyta grzejna steruje ustawieniami mocy grzania, aby chronić bezpieczniki instalacji domowej.

• Pola grzejne są pogrupowane zgodnie z umiejscowieniem i liczbą faz podłączonych do płyty grzejnej. Maksymalne obciążenie każdej fazy wynosi (3700 W). Jeśli płyta grzejna

osiągnie maksymalną dostępną moc jednej fazy, moc pól grzejnych zostanie automatycznie zmniejszona.

• Ustawienie mocy grzania wybranego pola grzejnego jest zawsze priorytetem. Pozostała moc zostanie podzielona między poprzednio aktywowanymi polami grzejnymi w kolejności odwrotnej do wyboru.
• Wskazanie dla pól grzejnych o zmniejszonej mocy grzania zmienia się w zakresie między początkową wybraną a zmniejszoną mocą grzania.
• Zaczekać, aż wyświetlacz przestanie migać, lub zmniejszyć moc grzania ostatniego wybranego pola grzejnego. Pola grzejne kontynuują pracę przy zmniejszonej mocy grzania. W razie potrzeby zmienić ustawienia mocy grzania pól grzejnych ręcznie.

Informacja dotycząca kombinacji mocy grzania znajduje się na ilustracji.

5.12 Hob²Hood

Jest to zaawansowana, automatyczna funkcja, która umożliwia połączenie płyty grzejnej ze współpracującym z nią okapem kuchennym. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest określana automatycznie na podstawie ustawienia trybu oraz temperatury najgorętszego rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie okapem za pośrednictwem płyty grzejnej.

W większości modeli okapów system zdalnego sterowania jest domyślnie wyłączony. Przed użyciem funkcji należy go włączyć. Więcej informacji znajduje się w instrukcji obsługi okapu.

Automatyczne działanie funkcji

Aby funkcja działała automatycznie, należy dla trybu automatycznego wybrać ustawienie H1-H6. Pierwotne ustawienie płyty grzejnej to H5. Okap każdorazowo reaguje na obsługę płyty grzejnej. Płyta grzejna będzie automatycznie rozpoznawać temperaturę naczynia i odpowiednio dostosowywać prędkość wentylatora.

Tryby automatyczne

	Autowa- tyczne oswiète- nie	Gotowa- nie1)	Smaże- nie2)
Tryb H0	Wymi.	Wymi.	Wymi.
Tryb H1	Wymi.	Wymi.	Wymi.
Tryb H2 3)	Wymi.	Prȩdkość wentylatora 1	Prȩdkość wentylatora 1
Tryb H3	Wymi.	Wymi.	Prȩdkość wentylatora 1
Tryb H4	Wymi.	Prȩdkość wentylatora 1	Prȩdkość wentylatora 1
Tryb H5	Wymi.	Prȩdkość wentylatora 1	Prȩdkość wentylatora 2
Tryb H6	Wymi.	Prȩdkość wentylatora 2	Prȩdkość wentylatora 3

1) Urządzenie rozpoznaje proces gotowania i uruchamia wentylator zgodnie z ustawieniem trybu automatycznego. 2) Urządzenie rozpoznaje proces smażenia i uruchamia wentylator zgodnie z ustawieniem trybu automatycznego. 3) W tym trybie włączanie wentylatora i oświetlenia jest niezależne od temperatury.

Zmiana trybu automatycznego

1. Włączanie urządzenia.
2. Dotknąć przycisk przez 3 sekundy. Wyświetlacz włączy się i wyświetli.
3. Dotknąć przycisk przez 3 sekundy.
4. Dotknąć kilkakrotnie przycisk, aż wyświetli się H.
5. Dotknąć + zegara, aby wybrać tryb automatyczny.

Aby sterować okapem bezpośrednio z panelu okapu, należy wyłączyć tryb automatyczny funkcji.

Po zakończeniu gotowania i wyłączeniu płyty grzejnej wentylator okapu będzie nadal pracować przez pewien czas. Po upływie tego czasu system wyłącza wentylator automatycznie i zapobiega przypadkowemu włączeniu wentylatora przez kolejne 30 sekund.

Ręczne sterowanie prędkością wentylatora

Działaniem funkcji można również sterować ręcznie. W tym celu należy dotknąć przycisk, gdy

płyta grzejna jest włączona. Powoduje to wyłączenie trybu automatycznego funkcji i umożliwia ręczną zmianę prędkości wentylatora. Naciśnięcie powoduje zwiększenie prędkości wentylatora o jeden poziom. Jeśli wentylator pracuje z maksymalną prędkością, naciśnięcie powoduje ustawienie prędkości wentylatora na wartość 0 i wyłączenie wentylatora. Aby włączyć prędkość 1 wentylatora, należy dotknąć

Aby włączyć tryb automatyczny funkcji, należy wyłączyć płytę grzejną i włączyć ją ponownie.

Włączanie oświetlenia

Można tak ustawić płytę grzejną, aby każde jej włączenie powodowało automatyczne włączanie oświetlenia. W tym celu należy wybrać dla trybu automatycznego ustawienie H1-H6.

Oświetlenie okapu włącza się po upływie 2 minut od włączenia płyty grzejnej.

6. UNIWERSALNE INDUKCYJNE POLE GRZEJNE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Funkcja FlexiBridge

Uniwersalne indukcyjne pole grzejne składa się z czterech części. Sekcje można połączyć w dwa pola grzejne o różnej wielkości lub w jedno duże pole grzejne. Połączenie poszczególnych sekcji wybiera się poprzez wybranie trybu odpowiedniego do wielkości naczynia, które ma być użyte. Dostępne są trzy tryby: Standardowy (włączany automatycznie po włączeniu płyty grzejnej), Big Bridge i Max Bridge.

Przełączanie między trybami

Aby przełączyć tryby, należy użyć pola czujnika:

Przełączenie trybu powoduje ustawienie mocy grzania z powrotem na 0.

Średnica i położenie naczynia

Wybrać tryb odpowiedni do rozmiaru i kształtu naczynia. Naczynie powinno zakryć maksymalnie wybrany obszar. Ustawić naczynie centralnie na wybranym obszarze!

Umieść naczynie o średnicy dna mniejszej niż 160 mm w jednej sekcji.

Umieść naczynie o średnicy dna większej niż 160 mm w środku między dwiema sekcjami.

6.2 FlexiBridge Tryb standardowy

Ten tryb jest aktywny po włączeniu płyty grzejnej. Łączy sekcje w dwa oddzielne pola grzejne. Moc grzania można ustawić osobno dla każdego pola grzejnego. Użyj dwóch

pasków regulacji po lewej stronie.

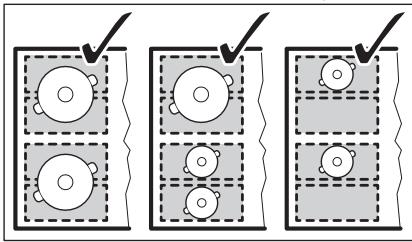

Prawidłowe ustawienie naczynia:

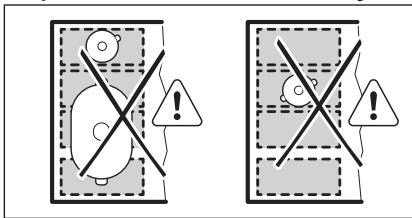

Nieprawidłowe ustawienie naczynia:

6.3 FlexiBridge Tryb Big Bridge

Aby włączyć tryb, należy dotykać 品 , aż zaświeci się odpowiedni wskaźnik trybu. Ten tryb łączy trzy tylne sekcje w jedno pole grzejne. Przednia sekcja nie jest połączona i działa jako osobne pole grzejne. Moc grzania można ustawić osobno dla każdego pola grzejnego. Użyj dwóch pasków regulacji po

lewej stronie.

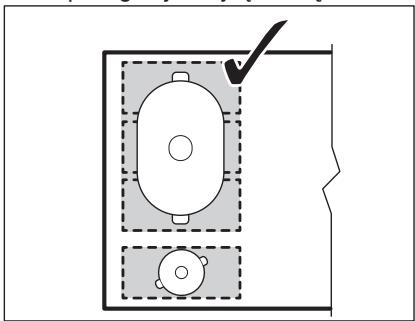

Prawidłowe ustawienie naczynia:

W tym trybie należy ustawić naczynie na trzech połączonych sekcjach. Jeśli naczynie jest mniejsze niż dwie sekcje, na wyświetlaczu pojawia się F, a po upływie 2 minut pole grzejne wyłącza się.

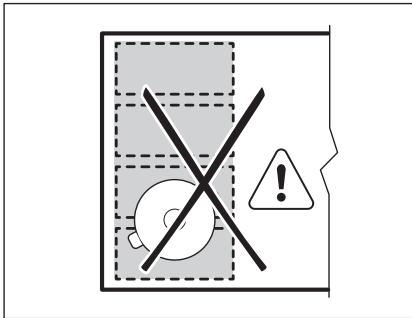

Nieprawidłowe ustawienie naczynia:

6.4 FlexiBridge Tryb Max Bridge

Aby włączyć tryb, należy dotykać 品 _ 0 ^ 出 , aż zaświeci się odpowiedni wskaźnik trybu. Ten tryb łączy wszystkie sekcje w jedno pole grzejne. Do ustawiania mocy grzania służą dwa paski regulacji po lewej stronie.

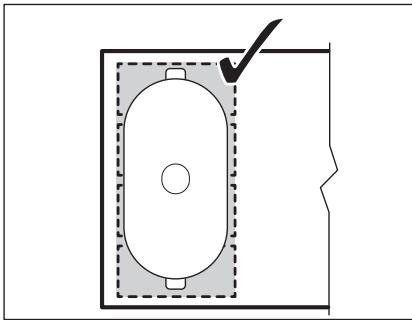

Prawidłowe ustawienie naczynia:

W tym trybie należy ustawić naczynie na czterech połączonych sekcjach. Jeśli naczynie jest mniejsze niż trzy sekcje, na wyświetlaczu pojawi się F i po 2 minutach pole wyłączy się.

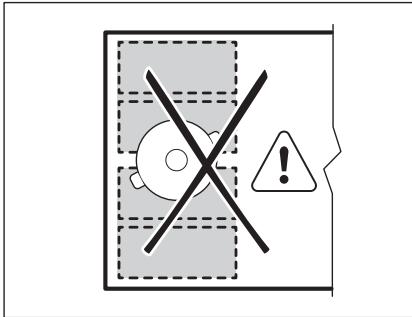

Nieprawidłowe ustawienie naczynia:

6.5 PowerPoint

Funkcja umożliwia regulację temperatury poprzez przestawienie naczynia w inne miejsce indukcyjnej powierzchni gotowania.

Funkcja ta powoduje podział indukcyjnego pola grzejnego na trzy obszary o różnych ustawieniach mocy grzania. Płyta grzejna wykrywa położenie naczynia i dostosowuje

moc grzania odpowiednio do położenia. Naczynia nie są ustawione w położeniu przednim, środkowym lub tylnym. Gdy naczynie jest ustawione z przodu, moc grzania jest największa. Aby ją zmniejszyć, należy przesunąć naczynie w środkowe lub tylne położenie.

Podczas korzystania z funkcji należy używać tylko jednego naczynia.

Informacje ogólne:

• W przypadku tej funkcji minimalna średnica dna naczynia wynosi 160 mm.
• Wskaźnik mocy grzania lewego tylnego paska regulacji pokazuje położenie naczynia na indukcyjnym polu grzejnym. Przód 1 , środek 1 , tył 1 .

• Wskaźnik mocy grzania lewego przedniego paska regulacji pokazuje ustawienie mocy grzania. Aby zmienić

Patrz rozdział dotyczący bezpieczeństwa.

ustawienie mocy grzania, należy użyć lewego przedniego paska regulacji.

• Po wybraniu mocy grzania dla położenia przedniego, zostanie ona również wybrana dla środkowego i tylnego położenia.

Ustawienia mocy grzania można zmienić osobno dla każdego położenia. Przy następnym uruchomieniu funkcji płyta grzejna będzie pamiętać wybrane ostatnio ustawienia.

Włączenie funkcji

Aby włączyć funkcję, należy ustawić naczynie w odpowiednim położeniu na polu grzejnym. Dotknąć pola dotykowego. Zaświeci się wskaźnik nad symbolem. Jeśli naczynie nie zostanie ustawione na polu grzejnym, zapala się F, a po 2 minutach elastyczny indukcyjny obszar gotowania jest ustawiony na 0.

Wyłączanie funkcji

Aby wyłączyć funkcję, należy dotknąć lub ustawić moc grzania na 0. Wskaźnik nad symbolem zgaśnie.

7.1 Naczynia

Silne pole elektromagnetyczne indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu.

Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.

• Dno naczynia musi być jak najgrubsze i płaskie.
• Przed ustawieniem naczynia na powierzchni płyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.
• Aby uniknąć zarysowania powierzchni szkła ceramicznego, nie należy przesuwać naczyń po płycie.

Materiał naczyń

• Prawidłowe: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).
• Nieprawidłowe: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynia nadają się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;
• magnes jest przyciągany przez dno naczynia.

Wymiary naczyń

Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń. - Wydajność pola grzejnego zależy od średnicy naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne. - Ze względów bezpieczeństwa oraz by uzyskać optymalne efekty pieczenia, nie należy używać naczyń mniejszych niż podano w rozdziale „Specyfikacja pól grzejnych”. Podczas gotowania należy unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji płyty grzejnej.

Patrz „Dane techniczne”.

7.2 Odgłosy podczas pracy

Jeżeli słychać:

odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa). - gwizd: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa). - odgłos brzęczenia: ustawiono wysoką moc grzania. - odgłos klikania: odbywa się przełączanie obwodów elektrycznych. - odgłos syczenia, brzęczenia: uruchomiony jest wentylator.

Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

7.3 Öko Timer (Zegareczko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

7.4 Przykłady zastosowań związanych z gotowaniem

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawienie mocy grzania	Zastosowanie:	Czas (min)	Wskazówki
u-1	Podtrzymywanie temperatury potraw.	w razie potrzeby	UmieśćPICPokrywkę na naczyniu.
1-3	Sos holenderski, roztapianie: maslo, czekolada, zelatyna.	5-25	Zamieszać od czasu do czasu.
1-3	Ścinanie: puszyste omlety, smazone rajka.	10-40	Gotuj z założona psychywns.
3-5	Gotowanie ryźu lub potraw mlecznych, podgrzewanie gotowych potraw.	25-50	Dodać co najmiec dwukrotnie sąjej plynu niż ryźu. Potrawy mleczne sąs. szać od czasu do czasu.
5-7	Warzywa, ryby, mięso na parze.	20-45	Dodać kilka lzyzek wody.
7-9	Ziemniaki na parze.	20-60	Użyć maksymalnie ¼ l wody na 750 g ziemniaków.
7-9	Gotowanie piększych ilosci potraw, du- szenie i zupy.	60-150	Do 3 litrów wody plus składniki.
9-12	Delikatne smażenie: eskalopki, cordon bleu, kotlety, bryzole, kielbasa, wąró- ki, zasmażki, rajka, nalesniki, pȩczki.	w razie potrzeby	Obrócić po upływie połowyy czasu.
12-13	Intensywne smażenie, placki ziemnia- czane, steki z polędwicy, steki.	5-15	Obrócić po upływie połowyy czasu.
14	Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mięso duszone w sosie wlasnym), smażenie frytek.
P	Gotowanie piększej ilosci wody. PowerBoost jest wl.

7.5 Wskazówki i porady dotyczące korzystania z funkcji Hob²Hood

Obsługa płyty grzejnej za pomocą funkcji:

• Zabezpieczyć panel okapu przy bezpośrednim działaniu promieni słonecznych.
• Nie kierować żarówki halogenowej na panel okapu.
• Nie należy zasłaniać panelu sterowania płyty grzejnej.
• Nie zakłócamy sygnału płyty grzejnej a okapem (np. poprzez zasłonięcie dłonią, uchwytem naczynia lub wysokim naczyniem). Patrz ilustracja.

Okap na rysunku jest tylko przykładowy.

Inne urządzenia sterowane zdalnie mogą zakłócać sygnał. Nie należy używać tego typu urządzeń w pobliżu płyty grzejnej, jeśli włączono funkcję Hob²Hood.

Okapy kuchenne z funkcją Hob²Hood

Pełną ofertę okapów kuchennych współpracujących z tą funkcją można

znaleźć w naszej witrynie internetowej dla klientów. Okapy kuchenne Electrolux, które działają z tą funkcją, muszą posiadać symbol

8. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Informacje ogólne

Czyścić płytę grzejną po każdym użyciu. Zawsze używać naczyń z czystym dnem. Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej. - Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej. Użyć specjalnego skrobaka do szkła.

Nadruk na uniwersalnym indukcyjnym polu grzejnym może ulec zabrudzeniu lub przebarwieniu na skutek przesuwania naczyń. Obszar można czyścić w standardowy sposób.

8.2 Czyszczenie płyty grzejnej

• Usuwaj natychmiast: stopiony plastik, folie, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie płyty grzejnej. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.
• Usuwać, gdy płyta grzejna wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.
• Usuwanie metalicznych, połyskliwych przybarwień: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

9. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący

bezpieczeństwa.

9.1 Co zrobić, gdy...

Problem	Mоżliwa przyczyna	Środek zaradczy
Nie sąna uruchomicie piekarnika ani nim sterowania.	Piekarnika nie podłoczono do zasilania lub podłoczono nieprawidłowо.	Sprawdzić,czypiekarnik podłoczono prawnidłowo do zasilania.
	Zadział bezechcznik.	Sprawdzić,czy bezpiecznik jest przyczyna usterki. Jeźeli nadal bedzie dochodzic do wyzwalania bezpiecznika, nalezy skontaktość z wykalifkommen.
	W ciagu 10 sekund nie ustawionomocy grzania.	Ponownie sączyć płyte grzej niustawyć moc grzania wciagu maksymalinie 10 sekund.
	Dotknierto JDBCZNOSIE 2 lubości polc zcujników.	Dotknić tylko jederngo pola czujnika.
	Na panelu sterowania znajduja są plamy wody lub tłuszczu.	WyczyScić panel sterowania.
Rozlegnie są sygnal dzwijkowy i plyta grzejna wyłączny są.Gdy plyta grzejna jest wymiarczona,rozlega są sygnal dzwijkowy.	Umieszczono coś w Jednym lubwcjszej liczbie polc czujników.	Usunęć przyzemiot z polc czujników.
Plyta grzejna wyȩczy są.	Na polu czujnika znajduje są przydmiot ①.	Usunęć przyzemiot z pola czujnika.
Wskaznikcie pięda resztkownikie noiewȩca są.	Pole grzejneNie jest gorace,ponie-waź dzialało za krótko lub naspilo uszkodzenia czujnika.	Jeść pole grzejne;dzielamo wystarczaja-co dlugo,aby bylo gorace,nalewy skontaktość z autoryzowanym centrum serwisowym.
Hob²Hood nie dane.	Zakryto panel sterowania.	Usunęć przyzemiot z panelu sterowa-nia.
	Uzywane jest bardzo wysokie naczy-nie blokujugace sygnat.	Uzyć mniejszego naczynia,zmienić pole grzejne lub sterowania okapem ręcznia.
Automatyczne podgrzewanie nie dane.	Pole grzejne jest gorace.	Odczekać,àź pole grzejne wystarcza-jaco ostygnie.
	Ustawiono najwyzsza moc grzania.	Maksymalna moc grzania jest rownamocy uruchamianej FUNCji.
Moc grzania przyeelacja są między dwoma poziomami.	Działa funkacja Zaradzanie energia.	Patrz „Codzienna eksploatacja".
Pola czujników nagrzewaja sądo wysiekiej temperatury.	Naczynie jest zbyt dlze lub ustawio-ne zbyt blisko elementów steru-jacych.	Jeźli to myoLIwe,duze naczynia nalewyustawiać na tylnych polach.
Brak sygnawdźwiękowychpodczas dotykania polc czujnikówna panelu.	Sygnaly;dzwiekowe są wymianglezone.	Wyczycy sygnaly;dzwiekowe. Patrz „Codzienna eksploatacja".
Uniwersalne indukcyjne polegrzejne niedriny grzewska naczynia.	Naczynie znajduje są w niedrno-piednim mistręscu naUniiversalnymindukcyjnym polu grzejnym.	Umieśćnocy'naczynie we welaCywym po-tozeniu naUniiversalnym indukcyjnympolu grzejnym. Połowence naczynia za-lezy od wymiarczoj fungcji lubtrybfunkcji. Patrz „Uniwersalne indukcyjne pole grzejne".
	Średnica dna naczynia jest niedpo- wiednia dla wączonej FUNCji lub try- bu FUNCji.	Naleź uzyć naczynia o sȩrdnicy odpo- wiednię do wączonej FUNCji lub trybu FUNCji. Patrz „Uniersalne indukcyjne pole grzejne".
Wączy sie L.	DziałaFUNCja Blokada uruchomie- nia lub Blokada.	Patrz „Codzienna eksploataciona".
Wączy sie F.	Brak naczynia na polu grzejnym.	Postawić naczynie na polu grzejnym.
	Uzyto niedpowiedniego naczynia.	Uzyć odpowiednie naczynie. Patrz „Wskazówki i porady".
	Średnica dna naczynia jest za mała- dla wybranego pola.	Uzywać nacznych od powiednich wy- miarach. Patrz „Dane techniczne".
	DziałaFUNCja FlexiBridge (Flexible Bridge). Nocytnie nie zakrywa co najmiej jeder sekcji opodwiadaj- cej wączonemu trybowski FUNCji.	Ustawić naczynie na odpowiednie licz- bie sekciustawionego trybu FUNCji lub zmienić tryb FUNCji. Patrz „Uniersal- ne indukcyjne pole grzejne".
	DziałaFUNCja PowerSlide. Na uni- wersalnym indukcyjnm polu grzej- nym znejduje są dwa nocyznia.	Uzyć tylko jeder nocyznie. Patrz „Uni- wersalne indukcyjne pole grzejne".
Na wyświetlaczu pojawsi sE i cyfra.	Wystapiat难得 plyt ygrzejnej.	Wymiarczy plythe grzejna i wymiarczy po- nownie po 30 sekundach. Jeśli ponow- nie wyświetli są E,NSEwy odȩzycy plythe grzejna od zasilania. Po upływie 30 sekund ponownie podȩzycy plythe. Jeśli problem;będzie wystepowy nad- al,NSEwy skont⁺tawkość są z autory- zowanym centrum serwisowym.
Slyszalny jest;cigliy sygnai dźwiékowy.	Nieprawidłowé podȩczenie elek- tryczne.	Odlączy plythe grzejna od zasilania. Zworcie są do wykalifikowanego elektryka, aby sprawdzwinstalacje.

9.2 Jeśli nie można znaleźć rozwiązania...

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podać dane z tabliczki znamionowej. Należy również podać składający się z trzech znaków kod szkła ceramicznego (znajdujący

się w rogu powierzchni szklanej) i wyświetlany komunikat o błędzie. Upewnić się, że płyta grzejna była prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca – również w okresie gwarancyjnym. Informacja na temat okresu gwarancyjnego i autoryzowanych punktów serwisowych znajduje się w broszurze gwarancyjnej.

10. DANE TECHNICZNE

10.1 Tabliczka znamionowa

Model EIV654

10.2 Parametry pól grzejnych

Pole grzejne	Moc znamionowa (maksymalna moc grzania) [W]	PowerBoost [W]	PowerBoost maksymalny czas [min]	Średnica naczynia [mm]
Prawe przytednie	1400	2500	4	125 - 145
Prawe tylne	1800	2800	10	145 - 180
Uniwersalna induk-cyjna powierzchnia grzejna	2300	3200	10	minimum 100

Moc pól grzejnych może różnić się od wartości podanych w tabeli. Zmienia się ona w zależności od materiałów i wymiarów naczyń.

W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

11. EFEKTYWNOŚĆ ENERGETYCZNA

11.1 Informacja o produkcie*

Dane identifikacyjne modelu		EIV654
Typ pły grzejnej		Płyta grzejna do zabadowy
Liczba pól grzejnych		2
Liczba powierzchni grzejnych		1
Technologia grzania		Płyta indukcyjna
Średnica okrąglych pól grzejnych (Ø)	Prawe przytednie	14,5 cm
	Prawe tylne	18,0 cm
Długość i szerokość powierzchni grzejnej	Lewa	Dl. 45,8 cm Szer. 21,4 cm
Zużycie energii na pole grzejne (EC electric cooking)	Prawe przytednie	180,4 Wh/kg
	Prawe tylne	175,3 Wh/kg
Zużycie energii powierzchni grzejnej (EC electric cooking)	Lewa	182,6 Wh/kg
Zużycie energii przyez płyte grzejna (EC electric hob)		180,7 Wh/kg

• Dla Unii Europejskiej zgodnie z rozporządzeniami UE 66/2014. Dla Białorusi zgodnie z normą STB 2477-2017, załącznik A. Dla Ukrainy zgodnie z normą 742/2019.

EN 60350-2 - elektryczny sprzęt do gotowania do użytku domowego – część 2: Płyty grzejne - metody pomiaru wydajności.

Parametry elektryczne powierzchni grzejnej są odpowiednio oznaczone przy poszczególnych polach grzejnych.

11.2 Oszczędzanie energii

Stosowanie się do poniższych wskazówek pozwoli oszczędzać energię podczas codziennej eksploatacji.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne.

W miarę możliwości należy zawsze przykrywać naczynia pokrywką. - Przed włączeniem pola grzejnego należy postawić na nim naczynie. Mniejsze naczynia należy stawiać na mniejszych polach grzejnych. Naczynia należy stawiać bezpośrednio na środku pola grzejnego. - Ciepło resztkowe można wykorzystać do podtrzymywania ciepła potraw lub roztapiania składników.

12. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem wraz z odpadami domowymi. Należy dostarczyć produkt do właściwego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

innymi sposobami, a nie są przeznaczone do oświetlania pomieszczeń w gospodarstwie domowym.

2.6 Utylizacja

Ustawianie strefy gotowania: dotykaj wielokrotnie symbolu ①, aż pojawi się wskaźnik strefy gotowania.

4.3 Wskaźniki stopnia gotowania

Prikazovalnik	Opis
Ø	Kuhališće je izklopljeno.
I - I4	Kuhališće deluje.
R	Deluje funkcija Samodejno segrevanje.
P	Deluje funkcija PowerBoost.
E + stevilka	Prišlo je do okvare.
/ / /	OptiHeat Control (3-koračni indicator akumulirane toptote) : nadaljevanje kuhanja/ohra-nanje toptote/akumulirana toptota.
L	Deluje funkcija Klučavnica/ Varovalo za otroke.
F	Posoda ni prava ali je premajhna oz. na kuhališću ni posode.
-	Deluje funkcija Samodejni izklop.
I_ / I- / I-	Deluje funkcija PowerSlide.

4.4 OptiHeat Control (3-poziomowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

/ Dopóki wskaźnik świeci, istnieje ryzyko poparzenia z powodu ciepła resztkowego.

Najpierw ustaw stopień gotowania.

10.2 Specyfikacja płyty grzejnej

Kuhališće	Nazivna moč (maksimalna stopnja kuhanja) [W]	PowerBoost [W]	PowerBoost najdaljšte traja-nje [min]	Premer kuhinj-ske posode [mm]
Desno sprejadaj	1400	2500	4	125 - 145
Desno zadaj	1800	2800	10	145 - 180
Prilagodljiva induk-cijska kuhanna po-vršina	2300	3200	10	najmanj 100
