ROADSTER 3 - Wózek dziecięcy HAUCK - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI ROADSTER 3 HAUCK

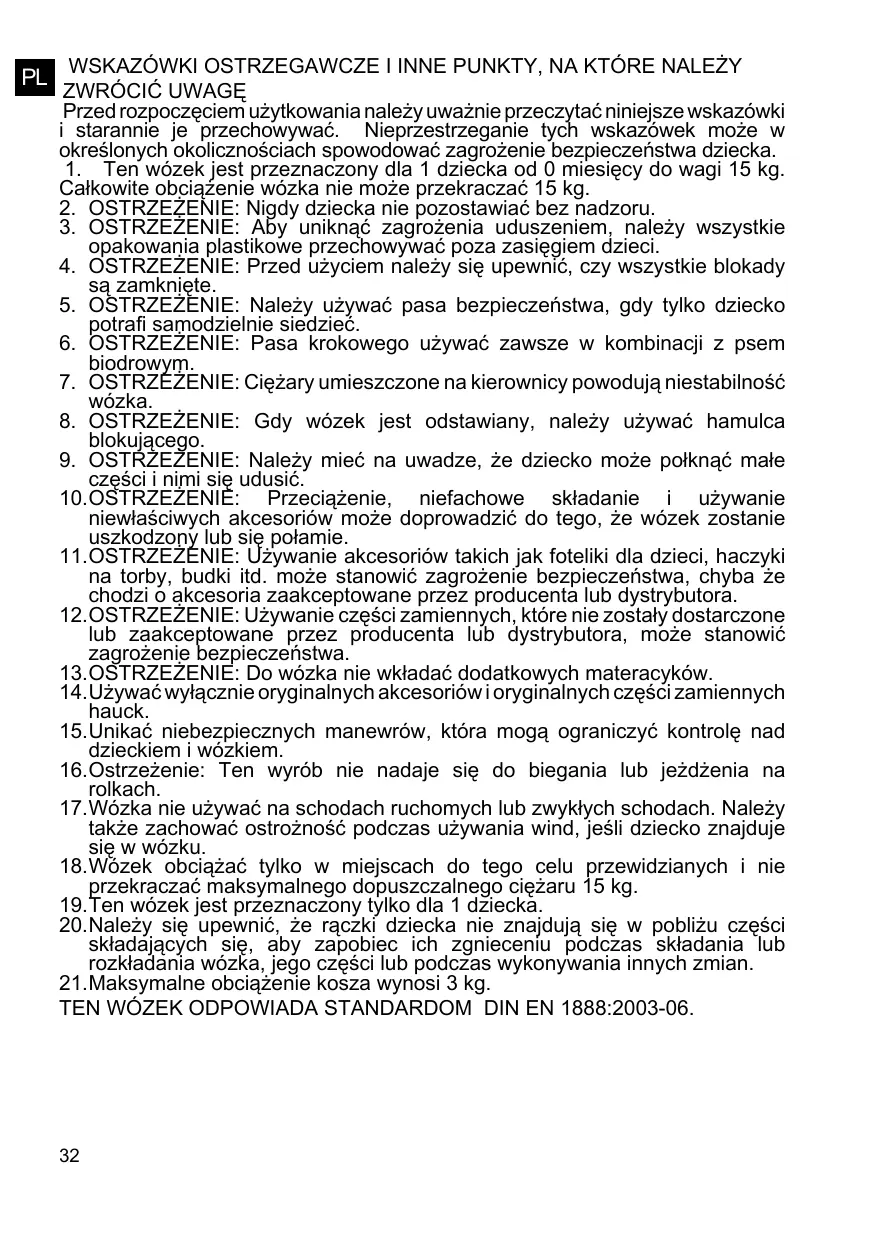

RUS PL WSKAZÓWKI OSTRZEGAWCZE I INNE PUNKTY, NA KTÓRE NALEŻY ZWRÓCIĆ UWAGĘ Przed rozpoczęciem użytkowania należy uważnie przeczytać niniejsze wskazówki i starannie je przechowywać. Nieprzestrzeganie tych wskazówek może w określonych okolicznościach spowodować zagrożenie bezpieczeństwa dziecka. 1. Ten wózek jest przeznaczony dla 1 dziecka od 0 miesięcy do wagi 15 kg. Całkowite obciążenie wózka nie może przekraczać 15 kg. 2. OSTRZEŻENIE: Nigdy dziecka nie pozostawiać bez nadzoru. 3. OSTRZEŻENIE: Aby uniknąć zagrożenia uduszeniem, należy wszystkie opakowania plastikowe przechowywać poza zasięgiem dzieci. 4. OSTRZEŻENIE: Przed użyciem należy się upewnić, czy wszystkie blokady są zamknięte. 5. OSTRZEŻENIE: Należy używać pasa bezpieczeństwa, gdy tylko dziecko potrafi samodzielnie siedzieć. 6. OSTRZEŻENIE: Pasa krokowego używać zawsze w kombinacji z psem biodrowym. 7. OSTRZEŻENIE: Ciężary umieszczone na kierownicy powodują niestabilność wózka. 8. OSTRZEŻENIE: Gdy wózek jest odstawiany, należy używać hamulca blokującego. 9. OSTRZEŻENIE: Należy mieć na uwadze, że dziecko może połknąć małe części i nimi się udusić. 10.OSTRZEŻENIE: Przeciążenie, niefachowe składanie i używanie niewłaściwych akcesoriów może doprowadzić do tego, że wózek zostanie uszkodzony lub się połamie. 11.OSTRZEŻENIE: Używanie akcesoriów takich jak foteliki dla dzieci, haczyki na torby, budki itd. może stanowić zagrożenie bezpieczeństwa, chyba że chodzi o akcesoria zaakceptowane przez producenta lub dystrybutora. 12.OSTRZEŻENIE: Używanie części zamiennych, które nie zostały dostarczone lub zaakceptowane przez producenta lub dystrybutora, może stanowić zagrożenie bezpieczeństwa. 13.OSTRZEŻENIE: Do wózka nie wkładać dodatkowych materacyków. 14.Używać wyłącznie oryginalnych akcesoriów i oryginalnych części zamiennych hauck. 15.Unikać niebezpiecznych manewrów, która mogą ograniczyć kontrolę nad dzieckiem i wózkiem. 16.Ostrzeżenie: Ten wyrób nie nadaje się do biegania lub jeżdżenia na rolkach. 17.Wózka nie używać na schodach ruchomych lub zwykłych schodach. Należy także zachować ostrożność podczas używania wind, jeśli dziecko znajduje się w wózku. 18.Wózek obciążać tylko w miejscach do tego celu przewidzianych i nie przekraczać maksymalnego dopuszczalnego ciężaru 15 kg. 19.Ten wózek jest przeznaczony tylko dla 1 dziecka. 20.Należy się upewnić, że rączki dziecka nie znajdują się w pobliżu części składających się, aby zapobiec ich zgnieceniu podczas składania lub rozkładania wózka, jego części lub podczas wykonywania innych zmian. 21.Maksymalne obciążenie kosza wynosi 3 kg. TEN WÓZEK ODPOWIADA STANDARDOM DIN EN 1888:2003-06.

INSTRUKCJA OBSŁUGI 1. USTAWIANIE (rys. 1) Zwolnić zabezpieczenia transportowe. 2. ROZKŁADANIE (rys. 2) Wózek rozkładać do momentu zaskoczenia obu bocznych blokad. 3. MONTOWANIE TYLNYCH KÓŁ (rys. 3a-3c) 3a. Nasuwać jednocześnie oba plastikowe mechanizmy mocujące tylnej osi na tylne nóżki stelaża do momentu ich całkowitego zaskoczenia na tych nóżkach. Upewnić się, że mechanizmy mocujące mocno zaskoczyły na nóżkach stelaża. 3b. Tylną oś razem z kołami wsunąć przez obudowę hamulca tylnego koła do momentu zaskoczenia metalowej klamry w rowku osi, co jest sygnalizowane kliknięciem. Spróbować wyciągnąć tylną oś, aby upewnić się, czy zaskoczyła ona właściwie. W celu zdjęcia tylnego koła z osi, zwolnić blokadę na tylnej osi i zdjąć koło (3c). 4. MONTOWANIE PRZEDNICH KÓŁ (rys. 4a-4d) W celu zamontowania przedniego koła rozszerzyć ramiona hamulca przez zwolnienie śruby (4a). Włożyć przednie koło do zawieszenia koła i upewnić się, że obie tarcze zabezpieczające zaskoczyły w otworze nad osią. Koło zamocować za pomocą szybkozłączki (4b). Sprawdzić pozycję koła. W celu ustawienia hamulca, ramiona jego wyrównać w taki sposób, aby szczęki hamulca mogły w pełni działać po uruchomieniu hamulca ręcznego. Przednią osłonę blaszaną nałożyć na drążek poprzeczny nad przednim kołem i zamocować osłonę w taki sposób, aby 2 otwory leżały bezpośrednio nad drążkiem poprzecznym (4c). W celu zdjęcia osłony blaszanej, postępować w odwrotnej kolejności. Hamulec można ustawić za pomocą górnej śruby na ramionach hamulca (4d). 5. HAMULEC (rys. 5) Aby zablokować tylne koła, nacisnąć nogą na hamulec tylnego koła, a następnie w celu kontroli spróbować przesunąć wózek. Uwaga! Oba hamulce zawsze blokować, gdy wózek stoi nieużywany. 6. USTAWIANIE OPARCIA (rys. 6a-6b) Oparcie ustawia się za pomocą taśmy i klamry, które znajdują się z tyłu poszycia siedzenia. W ten sposób można indywidualnie ustawić oparcie. Pociągnąć taśmę jednocześnie trzymając za klamerkę i ustawić oparcie na żądaną pozycję. Aby oparcie ustawić na pozycji leżenia, wcisnąć przycisk na klamerce i pociągnąć przy tym klamerkę na dół. 7. USTAWIANIE PODNÓŻKA (rys. 7) Wcisnąć oba przyciski (po prawej i lewej stronie) w celu ustawienia podnóżka na właściwej pozycji. 8. USTAWIANIE KIEROWNICY (rys. 8) Wcisnąć oba przyciski (po prawej i lewej stronie) w celu ustawienia kierownicy na właściwą wysokość. 9. MONTOWANIE PRZEDNIEGO PAŁĄKA (rys. 9a, 9b) Przedni pałąk zamontować bezpośrednio poniżej blokady zamykającej wkładając go w zaczepy (9a). Kliknięcie sygnalizuje, że pałąk właściwie zaskoczył w stelażu. Spróbować wyciągnąć pałąk ze stelaża, aby upewnić się, czy właściwie zaskoczył. Aby usunąć pałąk, przycisnąć przyciski poniżej i wyciągnąć go na dół ze stelaża (9b). 10. MONTOWANIE BUDKI (rys. 10) Plastikowe elementy mocujące budki wsunąć na szyny nad blokadami po obu stronach wózka. 11. SKŁADANIE (rys. 11) Upewnić się, że oparcie jest na pozycji leżącej. Budkę złożyć do tyłu. W celu odblokowania pociągnąć jednocześnie dźwignie po lewej i prawej stronie i wcisnąć kierownicę do przodu, aby złożyć wózek. Następnie zablokować zabezpieczenie transportowe na boku stelaża. 12. SPRAWDZANIE CIŚNIENIA W OPONACH Opony można dopompować załączoną pompką pneumatyczną. Ciśnienie w oponach nie może przekraczać 2 barów (28PSI). 13. ZABEZPIECZENIE DZIECKA NA SIEDZENIU (rys. 12): Posadzić dziecko na siedzeniu i przypiąć je pasami barkowymi oraz pasem miednicznym i zamknąć klamrę pasa krokowego (pas, który przechodzi między nogami dziecka). Dostosować długość pasa do wielkości dziecka. Zawsze należy się upewnić, że pasy nie są przekręcone lub zaczepione o stelaż wózka. Właściwe ustawienie należy sprawdzać za każdym razem, gdy sadza się dziecko i gdy oparcie jest na pozycji leżenia. Aby otworzyć pasy, należy przycisnąć i otworzyć klamrę. Dopasowanie systemu pasów: Wsunąć obydwa zamknięcia (B) do klamry pasa (A) i upewnić się, że obydwa przyciski zaskakują kliknięciem. Sprawdzić, czy obydwa pasy barkowe (C) są zamocowane na zamknięciach (B). Każdy pas ma swój własny mechanizm do indywidualnej regulacji długości (D). W celu otwarcia systemu pasów przycisnąć przyciski. Do wyposażenia wózka przewidziano pasy pięciopunktowe z pierścieniem w kształcie D. Elementy mocujące (pierścienie w kształcie D) znajdują się na pasie biodrowym. OSTRZEŻENIE (Każdy jest odpowiedzialny za bezpieczeństwo swojego dziecka.) Dziecko powinno być zawsze przypięte i nigdy nie może być pozostawiane bez nadzoru. Dziecko nie może znaleźć się w pobliżu części ruchomych podczas regulacji wózka. Wózek powinno być

regularnie konserwowany przez użytkownika. Uwaga! Aby uniknąć obrażeń ciała w wyniku niewłaściwego obchodzenia się z wózkiem, pasa należy zawsze używać prawidłowo. Systemu pasów nigdy nie używać bez pasów barkowych. OPCJONALNE WYPOSAŻENIE SPECJALNE – SYSTEM PODRÓŻNY O PODWÓJEJ FUNKCJONALNOŚCI (NA ZAKUPY I DO SAMOCHODU) Wózek może zostać wyposażony w taki sposób, aby mógł być mocowany na nim fotelik samochodowy dla dziecka hauck Zero Plus®. Aby zamocować fotelik samochodowy na wózku, należy wykonać poniżej podane czynności: A. Rozłożyć do góry haki mocujące, które znajdują się po obu stronach podłokietników (rys. A). B. Odblokować oparcie wózka i rozłożyć ja na najniższą pozycję leżenia. Nałożyć fotelik Zero Plus® na przedni pałąk wózka (rys. B). C. Wcisnąć fotelik samochodowy Zero Plus® na dół, aż do usłyszenia kliknięcia po lewej i prawej stronie(rysunki C1, C2). Fotelik pociągnąć ostrożnie do góry, aby sprawdzić, czy właściwie zaskoczył. D. Aby usunąć fotelik, należy odblokować haki mocujące. Wcisnąć do góry prawą i lewą dźwignię, znajdującą się na dolne fotelika (rys. D1). Następnie zdjąć fotelik do góry (rys. D2), złożyć haki mocujące do góry i obniżyć z powrotem podłokietniki (rys. D3). PIELĘGNACJA I KONSERWACJA UWAGI OGÓLNE Prosimy o sprawdzanie działania wózka w regularnych odstępach czasu. Należy się upewnić, że stelaż jest stabilny, śruby mocno podokręcane, blokady mocno zablokowane, koła starannie zamontowane i hamulce sprawne. Sprawdzić należy od czasu do czasu poszycie, aby upewnić się, że szwy znajdują się w nienagannym stanie oraz skontrolować stan części plastikowych. Połamane lub zużyte części eksploatacyjne należy natychmiast wymienić. Tak samo należy postępować w przypadku elementów połamanych, porysowanych, uszkodzonych lub wytartych. Należy używać wyłącznie oryginalnych części zapasowych hauck. Wózka nie należy wystawiać na działanie silnych promieni słonecznych, ponieważ może spowodować to utratę jakości poszycia tekstylnego lub części plastikowych. CZYSZCZENIE POSZYCIA Poszycie zdjąć ze stelaża przez zwolnienie bolców, śrub lub szlufek. Przed czyszczeniem przeczytać instrukcje na wszytej etykiecie. W celu wykonania delikatnego czyszczenia poszycia, należy równomiernie przecierać je wilgotną ściereczką. Jeśli w poszyciu lub na poszyciu nie ma części z plastiku, drewna lub metalu, poszycie można wyprać w pralce przy temperaturze 30°C, używając programu o średniej ilości obrotów. Poszycie należy suszyć na powietrzu, nie wystawiając go na działanie silnych promieni słonecznych. Poszycia nie suszyć w suszarce bębnowej, ponieważ może się skurczyć. Poszycie nałożyć na stelaż dopiero po całkowitym wyschnięciu. CZYSZCZENIE STELAŻA Po wyczyszczeniu lub po użyciu w deszczu lub śniegu wózek należy wytrzeć miękką ściereczką. Do czyszczenia stelaża wózka używać wyłącznie łagodnego detergentu lub letniej wody. Części plastikowe mogą być czyszczone łagodnymi środkami myjącymi. KONSERWACJA KÓŁ. Koła należy regularnie czyścić i konserwować. W celu ochrony przed korozją i zanieczyszczeniami w razie potrzeby felgi należy powlec środkiem antykorozyjnym i smarem. Należy zadbać o to, aby pozostałości soli były usuwane z wózka natychmiast ciepłą wodą i wilgotną ściereczką. Koła i osie kół należy regularnie czyścić zabrudzeń.
