INSTRUKCJA OBSŁUGI AA3400 ECOGENIC SOLAC

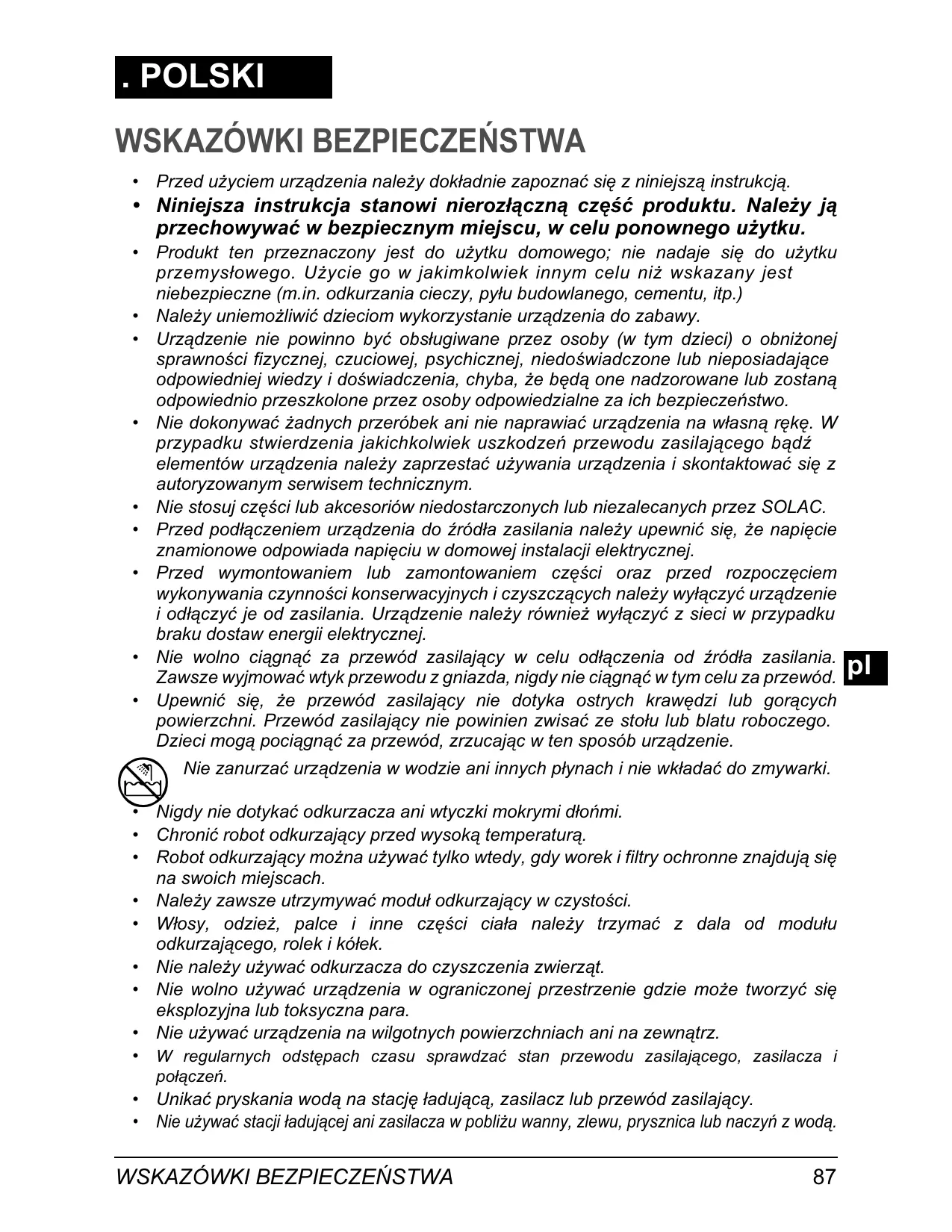

• Przed u yciem urzdzenia nale y dokadnie zapozna si z niniejsz instrukcj.

• Niniejsza instrukcja stanowi nierozczn cz produktu. Nale y j przechowywa w bezpiecznym miejscu, w celu ponownego u ytku.
• Produkt ten przeznaczony jest do u ytku domowego; nie nadaje si do u ytku przemysowego. U ycie go w jakimkolwiek innym celu ni wskazany jest niebezpieczne (m.in. odkurzania cieczy, pyu budowlanego, cementu, itp.)
• Nale y uniemo liwi dzieciom wykorzystanie urzdzenia do zabawy.
• Urzdzenie nie powinno by obsugiwane przez osoby (w tym dzieci) o obni onej sprawnoci fizycznej, czuciowej, psychicznej, niedowiadczone lub nieposiadajce odpowiedniej wiedzy i dowiadczenia, chyba, e bd one nadzorowane lub zostan odpowiednio przeszkolone przez osoby odpowiedzialne za ich bezpieczestwo.
• Nie dokonywa adnych przeróbek ani nie naprawia urzdzenia na wasn rk. W przypadku stwierdzenia jakichkolwiek uszkodze przewodu zasilajcego bd elementów urzdzenia nale y zaprzesta u ywania urzdzenia i skontaktowa si z autoryzowanym serwisem technicznym.
• Nie stosuj czci lub akcesoriów niedostarczonych lub niezalecanych przez SOLAC.
• Przed podczeniem urzdzenia do róda zasilania nale y upewni si, e napicie znamionowe odpowiada napiciu w domowej instalacji elektrycznej.
• Przed wymontowaniem lub zamontowaniem czci oraz przed rozpoczciem wykonywania czynnoci konserwacyjnych i czyszczcych nale y wyczy urzdzenie i odczy je od zasilania. Urzdzenie nale y równie wyczy z sieci w przypadku braku dostaw energii elektrycznej.
• Nie wolno cign za przewód zasilajcy w celu odczenia od róda zasilania. Zawsze wyjmowa wtyk przewodu z gniazda, nigdy nie cign w tym celu za przewód.
• Upewni si, e przewód zasilajcy nie dotyka ostrych krawdzi lub gorcych powierzchni. Przewód zasilajcy nie powinien zwisa ze stou lub blatu roboczego. Dzieci mog pocign za przewód, zrzucajc w ten sposób urzdzenie.

Nie zanurza urzdzenia w wodzie ani innych pynach i nie wkada do zmywarki.

• Nigdy nie dotyka odkurzacza ani wtyczki mokrymi domi.
• Chroni robot odkurzajcy przed wysok temperatur.
• Robot odkurzajcy mo na u ywa tylko wtedy, gdy worek i filtry ochronne znajduj si na swoich miejscach.
• Nale y zawsze utrzymywa modu odkurzajcy w czystoci.
• Wosy, odzie , palce i inne czci ciaa nale y trzyma z dala od moduu odkurzajcego, rolek i kóek.
• Nie nale y u ywa odkurzacza do czyszczenia zwierzt.
• Nie wolno u ywa urzdzenia w ograniczonej przestrzenie gdzie mo e tworzy si eksplozyjna lub toksyczna para.
• Nie u ywa urzdzenia na wilgotnych powierzchniach ani na zewntrz.
• W regularnych odstpach czasu sprawdza stan przewodu zasilajcego, zasilacza i pocze.

• Unika pryskania wod na stacj adujc, zasilacz lub przewód zasilajcy.
• Nie u ywa stacji adujcej ani zasilacza w pobli u wanny, zlewu, prysznica lub naczy z wod.

• U ywa wycznie zasilacza znajdujcego si w zestawie.
• Po podczeniu do zasilania, nie dotyka zasilacza ani stacji adujcej mokrymi rkami.
• Nigdy nale y pozostawia wczonego urzdzenia ani stacji adujcej na wilgotnej powierzchni lub wilgotnym rczniku.
• Nie nale y siada i stawa na urzdzenie, poniewa mo e to doprowadzi do uszkodzenia materiau urzdzenia.
• Upewni si, e na pododze nie znajduj si przewody, kable i inne przedmioty du sze ni 150 mm. Nieprzestrzeganie zalecenia mo e doprowadzi do zapltania rolek. UWAGA! Chcc pozby si urzdzenia, NIGDY nie nale y wyrzuca go do kosza. Nale y odda je do najbli szego PUNKTU SKADOWANIA I UTYLIZACJI odpadów. Takie dziaanie pomaga chroni rodowisko.

Korpus Pilot Automatyczna stacja adujca Wirtualna barierka Zasilacz Szczotka do czyszczenia Filtr (dwie sztuki) Boczna szczotka (dwie jednostki) Mop Przystawka do mopa Worek Przycisk zwalniajcy worek Przycisk zwalniajcy modu odkurzajcy Klapka filtra Modu odkurzajcy

Czujnik na podczerwie Uchwyt Przedni zderzak Zcze akumulatora Przecznik operacyjny Przycisk panelu sterowania Rolka gumowa Rolka rodkowa Boczne kóka Czujniki zderzeniowe Zcza kontaktowe stacji adujcej Czujniki wykrywania stopni Przednie kóko Lampa UV PRZYGOTOWANIE ROBOTA

y u ywa wycznie doczonego zasilacza i stacji adujcej. Nie u ywa adnych innych urzdze. Przybli ony czas adowania to 5 godzin na 60-90 min. pracy. Jeli akumulator jest adowany po raz pierwszy, nale y go adowa przez ca noc. GÓWNE PODZESPOY STACJI ADUJ'CEJ (A)

Ozdobna kontrolka LED Ozdobny przecznik LED Sygna nadawania Kontrolka wczenia LED 5A Wskanik naadowania 6A Zcza kontaktowe 7A Zcze zasilacza ADOWANIE Z WYKORZYSTANIEM STACJI ADUJ'CEJ (Rys. 1) ) Nie nale

y stawia adnych przedmiotów w pobli u stacji adujcej i nale y sprawdzi, czy obszar otaczajcy stacj jest wolny od mebli i przeszkód (patrz na schemacie zalecane odlegoci). W przypadku obecnoci przeszkód, robot nie znajdzie stacji adujcej. Ustawi stacj adujc w czystym, nie osonitym miejscu. W przypadku przykrycia nadajnika sygnaów na podczerwie (3A), robot nie znajdzie stacji adujcej.

1 Ustawi stacj adujc na czystej pododze i na przeciw pionowej ciany. 2 Podczy zasilacz (7A) do zcza stacji adujcej. 3 Podczy zasilacz do sieci. , Kontrolka wczenia LED (4A) wczy si na czerwono. ) Przecign przewód zasilajcy stacji adujcej wzdu ciany. Nieprzestrzeganie zalecenia mo e doprowadzi do zapltania robota w przewodzie. 4 Nacisn przycisk sterowania na pilocie lub przycisk na panelu sterowania robota. Robot odkurzajcy wyszuka stacj adujc i jeli stacja znajduje si w odpowiedniej odlegoci podczy si do niej. 5 Jeli uytkownik chce anulowa polecenie adowania w trakcie wyszukiwania, naley ponownie nacisn przycisk sterowania lub przycisk na pilocie . Robot odkurzajcy zatrzyma si . ) Sprawdzi, czy zcza robota (26) s podczone prawidowo do zczy stacji adujcej (6A). , Podczas adowania, wskanik adowania na stacji adujcej (5A) wcza si a na panelu sterowania zaczyna miga. Po zakoczeniu adowania, wskanik adowania na stacji adujcej (5A) wcza si a na panelu sterowania przestaje miga i pozostaje wczony. Urzdzenie jest gotowe do u ycia. , Nie nale y wycza stacji adujcej podczas odkurzania, poniewa robot odkurzajcy, jeli jego poziom naadowania akumulatora bdzie za niski powróci do stacji w celu naadowania. Mona umieci niewielk ilo aromatu na rodku ozdobnej kontrolki LED (1A). 6 Nacisn przecznik (2A). , Kontrolka LED (1A) wczy si. Po rozgrzaniu, aromat z wntrza kontrolki LED rozprzestrzeni si. ) Niektóre aromaty mog uszkodzi powierzchni z tworzywa sztucznego. Nale y sprawdzi, czy aromat nie uszkodzi powierzchni przed jego u yciem.

ADOWANIE BEZ STACJI ADUJ'CEJ (Rys. 2) 1 Podczy kabel zasilacza bezporednio do zcza (19) korpusu robota odkurzajcego (11). 2 Podczy zasilacz do sieci. , Kontrolka wskanika LED, która wcza si na panelu sterowania robota zacznie miga podczas adowania i przestanie miga po zakoczeniu adowania. , Podczas adowania bezporednio za pomoc przewodu zasilajcego nie mo na wczy robota. 3 Po naadowaniu naley odczy zasilacz od zasilania, a nast pnie odczy przewód od zcza (19). Urzdzenie jest gotowe do uycia. ) Podczas adowania zasilacz nagrzewa si. Jest to normalne zjawisko, o ile temperatura ta nie jest nadmiernie wysoka. AUTOMATYCZNE ADOWANIE , Podczas czyszczenia robot zawsze rozpocznie automatyczne wyszukiwanie stacji adujcej, jeli poziom naadowania akumulatora bdzie za niski. ) Po zakoczeniu czyszczenia, temperatura akumulatora mo e by wysoka i z tego wzgldu czas adowania mo e by du szy. Porady dotycz*ce wyd+u,enia pracy baterii

• Nie naley pozostawia podczonego zasilacza przez duszy okres. Po zakoczeniu adowania odczy zasilacz.

• Nie naley przechowywa ani adowa urzdzenia w pobliu grzejników, czy innych róde ciepa, ani wystawia na dziaanie promieni sonecznych.
• Nie naley adowa urzdzenia w zanieczyszczonych lub wilgotnych miejscach. Temperatura pokojowa powinna wynosi od 5ºC do 35ºC.
• Co kilka miesi cy rozadowa cakowicie akumulatory i naadowa je ponownie. W tym celu skorzysta z urzdzenia w trybie bezprzewodowym do momentu zatrzymania i wyczy stacj adujc. Nast pnie, zgodnie z powyszymi zaleceniami naadowa akumulatory.
• Jeli urzdzenie b dzie przechowywane przez duszy okres czasu, zalecamy cakowite naadowanie akumulatora, nast pnie wyj cie go i umieszczenie w chodnym, suchym miejscu.

urzdzenie jest specjalnie przeznaczone do odkurzania podóg i podóg dywanowych. Nadaje si do codziennego u ytku, pozwala na uniknicie gromadzenia si zanieczyszcze . Nigdy nie odkurza tlcego si popiou, szkie i innych ostrych przedmiotów lub cieczy. Nie odkurza tlcych si zapaek lub niedopaków papierosów. Nie odkurza materiaów toksycznych (amoniaku itp.). Cakowicie usun wszystkie elementy opakowania i zabezpieczenia stosowane podczas transportu. Nie nale y u ywa robota odkurzajcego midzy maymi stolikami, krzesami lub w ograniczonych przestrzeniach. Nieprzestrzeganie zalecenia mo e doprowadzi do uszkodzenia odkurzacza. Do skutecznego czyszczenia caej podogi, robot odkurzajcy wykorzystuje ró ne ustawienia: spiralny ruch do bardziej intensywnego czyszczenia zanieczyszczonych miejsc, jazda przy cianie do czyszczenia obwodu pomieszczenia i tryb przejazdu przez pomieszczenie zapewniajcy pene czyszczenie Robot odkurzajcy do odkurzenia redniej wielkoci pomieszczenia potrzebuje okoo 45 minut. Robot odkurza ten sam obszar kilkakrotnie, co pozwala na odkurzenie caej powierzchni.

PANEL STEROWANIA ROBOTA ODKURZAJ CEGO

Wczenie/wyczenie robota odkurzajcego Przycisk adowania: wcza si po naciniciu, wycza po podczeniu robota do stacji adujcej. Wskanik adowania: miga podczas adowania. wieci si po zakoczeniu adowania. Lampa UV: wcza si po naciniciu, lampa dezynfekujca pracuje w trakcie odkurzania. 1 Usun z podogi wszystkie przedmioty, które mog uszkodzi robot odkurzajcy (np. lampy, butelki). 2 Sprawdzi , czy worek (11) jest prawidowo zaoony. Patrz rozdzia („CZYSZCZENIE I PRZECHOWYWANIE”).

3 Ustawi wirtualn barierk (4) w wybranym miejscu, aby unikn przedostania si robota w wybrany obszar. Patrz rozdzia („WIRTUALNA BARIERKA”). 4 Uruchamianie robota odkurzajcego. Aby uruchomi robot odkurzajcy, ustawi przecznik operacyjny (20) w pozycji ON. 5 Sprawdzi , czy robot odkurzajcy jest naadowany. , Jeli kontrolka wskanika LED na panelu sterujcym robota zacznie miga, nale y naadowa robot. Patrz rozdzia („PRZYGOTOWANIE URZDZENIA. ADOWANIE ROBOTA ODKURZAJCEGO”). 6 Jeli robot odkurzajcy ma by uywany w trybie automatycznym, naley zaprogramowa jego prac korzystajc z pilota. Patrz rozdzia („PILOT”). 7 Nacisn przycisk na panelu robota. Robot odkurzajcy rozpocznie prac korzystajc ze wzorców odkurzania. , U ytkownik mo e kontrolowa ruchy i funkcje robota za pomoc przycisków na pilocie (patrz rozdzia „PILOT”) lub za pomoc przycisków na panelu sterowania na korpusie robota odkurzajcego. , Nacisn przycisk UV, jeli obszar z przodu ma zosta odka ony. Ta funkcja jest szczególnie zalecana w przypadku osób cierpicych na alergie i w domostwach, w których mieszkaj zwierzta, poniewa pozwala na usunicie wirusów i bakterii. 8 Ponownie nacisn przycisk , aby zatrzyma proces odkurzania. 9 Jeli uytkownik nie chce skorzysta z zaprogramowanego tygodniowego odkurzania powinien wyczy urzdzenie po zakoczeniu odkurzania. W tym celu, naley ustawi przecznik operacyjny (20) w pozycji OFF lub nacisn przycisk ON/OFF na pilocie. 10 Odczy stacj adujc od zasilania. WIRTUALNA BARIERKA GÓWNE PODZESPOY (B) 1B Wcznik i dugo wirtualnej barierki Wyczony Krótki zakres = 4 m redni zakres = 6 m Dugi zakres = 8 m

Kontrolka wczenia LED Gowica czujnika zbli eniowego Gowica czujnika wirtualnej barierki Pokrywa przedziau akumulatora Zacisk pokrywy akumulatora OBSUGA , Wirtualna barierka su y do okrelenia obszaru przeznaczonego do odkurzenia. Zapobiega przedostawaniu si robotaw niechciane miejsca. Nale y u y barierki, aby zapobiec wje d aniu robota w miejsca, w których znajduj si kable lub do poszczególnego pomieszczenia. ) Ustawi wirtualn barierk na tym samym poziomie, na powierzchni na której ma zosta u yty robot odkurzajcy. ) Aby unikn zakóce, ustawi wirtualn barierk i stacj adujc w odlegoci ponad 3 m od siebie. ) Nie nale y stawia stacji adujcej w zasigu sygnau wirtualnej barierki. , Gowica czujnika zbli eniowego (3B) zapobiega zderzeniom robota odkurzajcego z wirtualn barierk. Robot odkurzajcy mo e znale si w odlegoci nie mniejszej ni 0,5-1 m od barierki. 1 Naley sprawdzi poziom naadowania akumulatorów. 2 Ustawi wirtualn barierk tak, aby blokowaa obszar do którego nie ma przedosta si robot odkurzajcy. (rys. 3). WIRTUALNA BARIERKA

3 Usun wszystkie przedmioty, które znajduj si z przodu barierki, aby zapobiec jej nieprawidowemu dziaaniu. 4 Wybra dan dugo wirtualnej barierki. W tym celu naley ustawi przecznik (B) na krótki, redni lub dugi zakres. , Korzysta z odpowiedniej dugoci barierki. Czas pracy akumulatora zale y od wybranej odlegoci czujnika. , Kontrolka wczenia LED (2B) bdzie miga co 8 sekund do momentu wyczerpania akumulatora. 5 Sprawdzi , czy robot odkurzajcy nie przedostanie si przez granic utworzon przez wirtualn barierk . 6 Ustawi przecznik (B) w pozycji OFF , jeli wirtualna barierka nie jest potrzebna. , Mog pojawi si niewielkie ró nice w kierunku sygnau na podczerwie wirtualnej barierki oraz w zasigu odbioru robota z powodu ruchów jakie wykonuje robot podczas odkurzania. Te ró nice mog zmienia si w zale noci od otoczenia roboczego oraz poziomu naadowania robota i wirtualnej barierki. PILOT PODZESPOY (C)

Wcznik/wycznik robota odkurzajcego Przyciski kierunkowe Przycisk potwierdzenia Przyciski sterujce Wcz/Niedziela Zatrzymanie tymczasowe/Poniedziaek

Wywietlacz (rys. 4) a Ikona sygnau nadawania b Zaprogramowane dni tygodnia c Bie cy dzie tygodnia d Czas e Ikona bdu f Ikona funkcji Ustawienie czasu/Wtorek adowanie/roda Timer/Czwartek Szybkie czyszczenie/Pitek Wyczy po naadowaniu/Sobota Wolne czyszczenie/codziennie TIMER Synchronizacja pilota i robota odkurzaj*cego (rys. 5) , Zsynchronizowa pilot i robot odkurzajcy przed pierwszym u yciem i po zakoczeniu wykonywania czynnoci konserwacyjnych. W tym celu: 1 Sprawdzi , czy akumulatory robota odkurzajcego oraz pilota s wystarczajco naadowane. 2 Wyczy robot. Aby wyczy robot odkurzajcy, ustawi przecznik operacyjny (20) w pozycji OFF. 3 Nacisn przycisk przez okres duszy ni 4 sekundy. Ustawi ponownie przecznik operacyjny (20) w pozycji ON, bez zwalniania przycisku , Po prawidowym przeprowadzeniu synchronizacji, robot wyemituje dwa sygnay dwikowe.

PILOT Ustawianie daty i godziny (rys. 6) , Aby upewni si,

e robot rozpocznie prac w okrelonym czasie, nale y zapisa aktualn dat i godzin. Nacisn przycisk . Spowoduje to otwarcie funkcji ustawiania dnia. Nacisn przycisk dnia odpowiadajcy biecemu dniu tygodnia (SU= Niedziela, MO= Poniedziaek, TU= Wtorek, WE= roda, TH= Czwartek, FR= Pitek, SA= Sobota). Nacisn strzaki , aby przechodzi mi dzy polami „godzina” i „minuty”. Nacisn strzaki , aby wybra biec „godzin ” i „minuty”. Nacisn , aby zatwierdzi wybór. Nacisn , jeli ustawienie ma zosta anulowane. Planowanie automatycznego odkurzania tygodniowego (rys. 7) Przy wyczonym robocie. 1 Nacisn przycisk na pilocie. 2 Nacisn przycisk dnia odpowiadajcy dniu tygodnia, który ma zosta zaprogramowany. Wybra jeden, kilka lub wszystkie dni tygodnia. Wybrane dni zaczn miga . 3 Nacisn strzaki , aby ustawi dokadn godzin odkurzania. Nacisn strzaki „w gór ” i „w dó”, aby wybra godzin i minuty. 4 Nacisn , aby zatwierdzi wybór. ) Nacisn przycisk ON/OFF jeli ustawienie ma zosta anulowane. ) Aby robot odkurzajcy rozpocz odkurzanie o zaplanowanej godzinie musi by wczony. Przecznik operacyjny (20) w pozycji ON i wczony

FUNKCJE DODATKOWE Funkcja FULL GO ) Po wybraniu tej funkcji, robot odkurzajcy bdzie kontynuowa odkurzanie po naadowaniu akumulatora. 1 Nacisn przycisk . Robot odkurzajcy musi by wczony. , FULL GO wczy si na wywietlaczu pilota. Przed cakowitym wyczerpaniem akumulatora robot rozpocznie wyszukiwanie stacji adujcej i rozpocznie odkurzanie w sposób automatyczny po cakowitym naadowaniu akumulatora. Funkcja SPEED 1 Nacisn przycisk , aby wybra szybkie odkurzanie. , FAST wczy si na wywietlaczu pilota. 2 Nacisn przycisk , aby wybra wolne odkurzanie. , SLOW wczy si na wywietlaczu pilota.

Jeli robot nie dziaa w prawidowy sposób z powodu wystpienia jednego z powyszych warunków, wówczas wszystkie przyciski na panelu sterowania robota zaczn miga jednoczenie. 1 Nacisn przycisk na pilocie. Sprawdzi , czy sygna z pilota mieci si w aktywnym zasi gu urzdzenia. , Ikona bdu pojawi si na wywietlaczu pilota obok jednego z przedstawionych poni ej kodów bdu. PILOT

2 Wykona dziaania opisane poniej w zalenoci od typu wywietlanego b du. KOD PRZYCZYNA USTERKI ROZWI'ZANIE E01 Czujniki wykrywacza stopni Wyczyci czujniki (27). E02 Rolka rodkowa Usun zanieczyszczenia i wosy uwi zione w rolce (23). E03 Niski stan naadowania akumulatora Naadowa akumulator. E04 Boczne kóka Usun zanieczyszczenia i wosy uwi zione w kókach. E05 Worek Woy prawidowo worek (11). B/DU , Jeli usterka nie zostanie usunita po przeprowadzeniu tych czynnoci, nie nale

u ywa robota i zleci jego napraw w autoryzowanym centrum serwisowym. Nie dokonywa adnych przeróbek ani nie naprawia urzdzenia. PRZECHOWYWANIE n Przed rozpoczciem prac czyszczcych i konserwacyjnych, nale y sprawdzi, czy przecznik operacyjny (20) znajduje si w pozycji OFF i, czy urzdzenie jest podczone do zasilania. ) Nale y sprawdzi przed monta em, czy wszystkie umyte elementy s cakowicie suche. ) Nie zanurza moduu odkurzajcego (15) w wodzie ani innych pynach i nie wkada go do zmywarki. Nie u ywa ciernych rodków czyszczcych lub rozpuszczalników. W celu uzyskania najlepszej wydajnoci robota odkurzajcego, zalecamy czyszczenie worka i filtra po 3-krotnym odkurzaniu. OPRÓ:NIANIE WORKA (11) 1 Przytrzyma nacini ty przycisk zwalniajcy (12). Wyj worek (11). (rys. 8) 2 Umieci worek nad pojemnikiem na mieci, pocign klapk (14), aby otworzy uchwyt filtra i wysypa zawarto do pojemnika. (rys. 9) CZYSZCZENIE I WYMIANA FILTRA (7) ) Nale y regularnie sprawdza filtr pod ktem prawidowego dziaania. W przypadku zmniejszenia wydajnoci odkurzania, nale y dokadnie wyczyci filtr. ) Wymian filtrów zaleca si przeprowadzi raz lub dwa razy w roku, w zale noci od tego jak czsto korzysta si z robota. 1 Opróni worek w sposób wskazany w rozdziale „OPRÓNIANIE WORKA (11)”. 2 Wyj filtr (7). Nacisn jedn r k pókolisty uchwyt w celu wyj cia zuytego filtra z uchwytu (rys. 10) 3 Delikatnie wstrzsn wyj tym filtrem nad pojemnikiem na mieci w celu usuni cia zanieczyszcze. ) Nigdy nie nale y u ywa robota odkurzajcego bez wo onego filtra (7). 4 Wyczyci filtr za pomoc szczotki do czyszczenia (6) (rys. 11). 5 Woy wyczyszczony lub nowy filtr (jeli jego wymiana jest konieczna) w uchwyt. CZYSZCZENIE WORKA (11) 1 Nacisn przycisk (13). Spowoduje to zwolnienie moduu odkurzajcego (15) (rys. 12). 2 Obróci modu odkurzajcy, zwolni dwie klapki i zdj pokryw . 3 Wyczyci wn trze za pomoc szczotki do czyszczenia (6) (rys. 13).

PRZECHOWYWANIE 4 Do czyszczenia moduu odkurzajcego (15) oraz wlotu i wylotu powietrza uy szczotki do czyszczenia (rys. 13). ) Nie nale y czyci moduu odkurzajcego za pomoc wody. 5 Zaoy worek w korpusie urzdzenia. Nacisn na worek do momentu klikni cia, które wskazuje, e worek zosta woony w prawidowy sposób. CZYSZCZENIE I WYMIANA MOPA (9) ) Nie nale y u ywa mopa na dywanach i podogach, które nie s cakowicie równe. 1 W takich przypadkach, wymontowa przystawk mopa (10). Obróci przystawk mopa i odczepi dwie klapki z prawej i lewej strony (rys. 14). 2 Aby wymieni mop (9), naley go wycign i zaoy na jego miejsce nowy mop (rys. 14).

DEMONTA: I CZYSZCZENIE SZCZOTEK

W celu uzyskania najlepszej wydajnoci robota odkurzajcego, zalecamy czyszczenie rolek i szczotek po 3-krotnym odkurzaniu. Rolki (22) oraz (23) 1 Popchn w ty klapk i unie pr t mocujcy (rys. 15). , Rolki zostan zwolnione. 2 Wyj rolki (22) oraz (23). 3 Wyczyci rolki za pomoc szczotki do czyszczenia (6) (rys. 16). 4 Ponownie woy rolki i pr t mocujcy dociskajc do momentu klikni cia, które oznacza prawidowe zamocowanie elementów Boczna szczotka (8) , Aby unikn awarii robota, nale y regularnie czyci boczn szczotk. 1 Za pomoc rk usun wszystkie wosy i zanieczyszczenia znajdujce si na bocznej szczotce. 2 Jeli usuni cie zanieczyszcze przysparza trudnoci, uy noyczek. , Jeli jest to konieczne, odkrci rub i wyj boczn szczotk (8) z korpusu w celu bardziej skutecznego wyczyszczenia (rys. 17). 3 Woy boczn szczotk w obudow .

DEMONTA: I CZYSZCZENIE KÓEK

Boczne kó+ka 1 Odkr ci ruby kóek (rys. 18). 2 Wymontowa kóka z ich obudowy i wyczyci je. ) Nie nale y czyci kóek za pomoc wody, oleju i smaru. ) Zamontowa kóka w obudowie i dokrci za pomoc wkrtaka. Przednie kó+ko W przypadku zablokowanie przedniego kóka (lub jeli kóko nie obraca si swobodnie), naley wymontowa je w celu wyczyszczenia (rys. 18). 1 Wymontowa kóko za pomoc odpowiedniego narz dzia (które dziaa na zasadzie dwigni). 2 Zamontowa kóko po zakoczeniu czyszczenia wciskajc je w obudow . PRZECHOWYWANIE

CZYSZCZENIE CZUJNIKÓW ZDERZENIOWYCH (25) I CZUJNIKÓW WYKRYWANIA STOPNI (27) , Aby robot odkurzajcy dziaa w prawidowy sposób, jego czujniki na podczerwie powinny by utrzymywane w czystoci. 1 Wyczyci czujniki za pomoc bawenianej lub mi kkiej cierki (rys. 19). CZYSZCZENIE URZ'DZENIA n Nale y upewni si, e do wntrza urzdzenia nie przedostaje si woda. ) Urzdzenie powinno zosta wyczyszczone przed pierwszym u yciem, a tak e bezporednio po ka dym u yciu oraz du szym okresie przechowywania. Dziki temu urzdzenie bdzie dziaa w prawidowy sposób i jego okres u ytkowania bdzie du szy. 1 Elementy zewn trzne urzdzenia naley czyci wilgotn cierk. Nie uywa ciernych rodków czyszczcych lub rozpuszczalników.

WYMIANA AKUMULATORÓW

WYMIANA AKUMULATORÓW WIRTUALNEJ BARIERKI (rys. 20) 1 Obróci blokad pokrywy akumulatora (6B) do momentu zwolnienia pokrywy (5B). 2 Umieci akumulatory w przedziale przeznaczonym do tego celu. Woy akumulatory zgodnie z ich polaryzacj. , Jeli robot nie bdzie u ywany przez du szy okres czasu nale y wyj z niego akumulatory. WYMIANA AKUMULATORÓW W PILOCIE (rys. 21) 1 Otworzy pokryw przedziau akumulatora. 2 Umieci akumulatory w przedziale przeznaczonym do tego celu. Woy akumulatory zgodnie z ich polaryzacj. , Jeli robot nie bdzie u ywany przez du szy okres czasu nale y wyj z niego akumulatory.
