INSTRUKCJA OBSŁUGI CDI1803M RYOBI

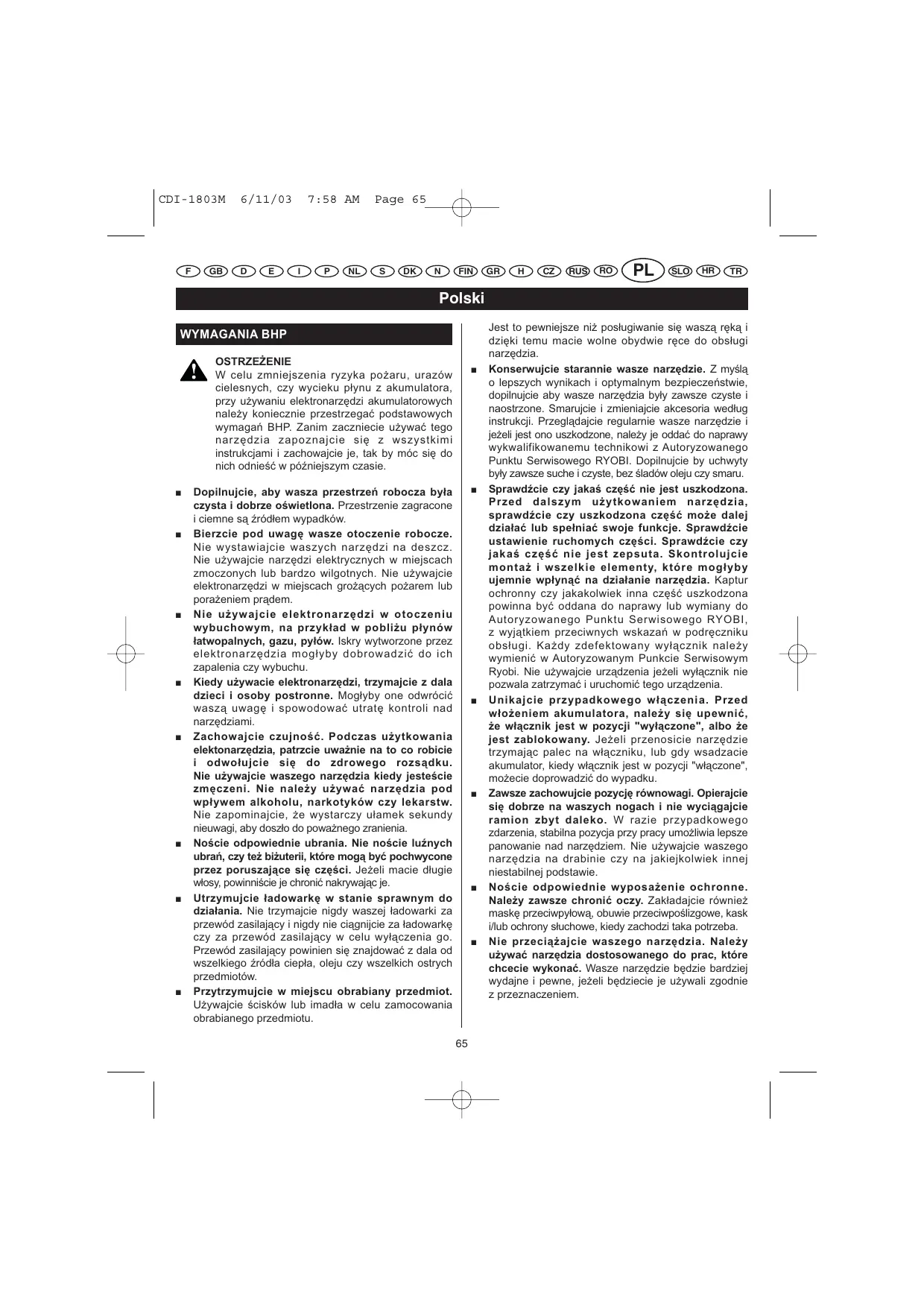

Polski WYMAGANIA BHP OSTRZEŻENIE W celu zmniejszenia ryzyka pożaru, urazów cielesnych, czy wycieku płynu z akumulatora, przy używaniu elektronarzędzi akumulatorowych należy koniecznie przestrzegać podstawowych wymagań BHP. Zanim zaczniecie używać tego narzędzia zapoznajcie się z wszystkimi instrukcjami i zachowajcie je, tak by móc się do nich odnieść w późniejszym czasie.

Dopilnujcie, aby wasza przestrzeń robocza była czysta i dobrze oświetlona. Przestrzenie zagracone i ciemne są źródłem wypadków. Bierzcie pod uwagę wasze otoczenie robocze. Nie wystawiajcie waszych narzędzi na deszcz. Nie używajcie narzędzi elektrycznych w miejscach zmoczonych lub bardzo wilgotnych. Nie używajcie elektronarzędzi w miejscach grożących pożarem lub porażeniem prądem. Nie używajcie elektronarzędzi w otoczeniu wybuchowym, na przykład w pobliżu płynów łatwopalnych, gazu, pyłów. Iskry wytworzone przez elektronarzędzia mogłyby dobrowadzić do ich zapalenia czy wybuchu. Kiedy używacie elektronarzędzi, trzymajcie z dala dzieci i osoby postronne. Mogłyby one odwrócić waszą uwagę i spowodować utratę kontroli nad narzędziami. Zachowajcie czujność. Podczas użytkowania elektonarzędzia, patrzcie uważnie na to co robicie i odwołujcie się do zdrowego rozsądku. Nie używajcie waszego narzędzia kiedy jesteście zmęczeni. Nie należy używać narzędzia pod wpływem alkoholu, narkotyków czy lekarstw. Nie zapominajcie, że wystarczy ułamek sekundy nieuwagi, aby doszło do poważnego zranienia. Noście odpowiednie ubrania. Nie noście luźnych ubrań, czy też biżuterii, które mogą być pochwycone przez poruszające się części. Jeżeli macie długie włosy, powinniście je chronić nakrywając je. Utrzymujcie ładowarkę w stanie sprawnym do działania. Nie trzymajcie nigdy waszej ładowarki za przewód zasilający i nigdy nie ciągnijcie za ładowarkę czy za przewód zasilający w celu wyłączenia go. Przewód zasilający powinien się znajdować z dala od wszelkiego źródła ciepła, oleju czy wszelkich ostrych przedmiotów. Przytrzymujcie w miejscu obrabiany przedmiot. Używajcie ścisków lub imadła w celu zamocowania obrabianego przedmiotu.

Jest to pewniejsze niż posługiwanie się waszą ręką i dzięki temu macie wolne obydwie ręce do obsługi narzędzia. Konserwujcie starannie wasze narzędzie. Z myślą o lepszych wynikach i optymalnym bezpieczeństwie, dopilnujcie aby wasze narzędzia były zawsze czyste i naostrzone. Smarujcie i zmieniajcie akcesoria według instrukcji. Przeglądajcie regularnie wasze narzędzie i jeżeli jest ono uszkodzone, należy je oddać do naprawy wykwalifikowanemu technikowi z Autoryzowanego Punktu Serwisowego RYOBI. Dopilnujcie by uchwyty były zawsze suche i czyste, bez śladów oleju czy smaru. Sprawdźcie czy jakaś część nie jest uszkodzona. Przed dalszym użytkowaniem narzędzia, sprawdźcie czy uszkodzona część może dalej działać lub spełniać swoje funkcje. Sprawdźcie ustawienie ruchomych części. Sprawdźcie czy jakaś część nie jest zepsuta. Skontrolujcie montaż i wszelkie elementy, które mogłyby ujemnie wpłynąć na działanie narzędzia. Kaptur ochronny czy jakakolwiek inna część uszkodzona powinna być oddana do naprawy lub wymiany do Autoryzowanego Punktu Serwisowego RYOBI, z wyjątkiem przeciwnych wskazań w podręczniku obsługi. Każdy zdefektowany wyłącznik należy wymienić w Autoryzowanym Punkcie Serwisowym Ryobi. Nie używajcie urządzenia jeżeli wyłącznik nie pozwala zatrzymać i uruchomić tego urządzenia. Unikajcie przypadkowego włączenia. Przed włożeniem akumulatora, należy się upewnić, że włącznik jest w pozycji "wyłączone", albo że jest zablokowany. Jeżeli przenosicie narzędzie trzymając palec na włączniku, lub gdy wsadzacie akumulator, kiedy włącznik jest w pozycji "włączone", możecie doprowadzić do wypadku. Zawsze zachowujcie pozycję równowagi. Opierajcie się dobrze na waszych nogach i nie wyciągajcie ramion zbyt daleko. W razie przypadkowego zdarzenia, stabilna pozycja przy pracy umożliwia lepsze panowanie nad narzędziem. Nie używajcie waszego narzędzia na drabinie czy na jakiejkolwiek innej niestabilnej podstawie. Noście odpowiednie wyposażenie ochronne. Należy zawsze chronić oczy. Zakładajcie również maskę przeciwpyłową, obuwie przeciwpoślizgowe, kask i/lub ochrony słuchowe, kiedy zachodzi taka potrzeba. Nie przeciążajcie waszego narzędzia. Należy używać narzędzia dostosowanego do prac, które chcecie wykonać. Wasze narzędzie będzie bardziej wydajne i pewne, jeżeli będziecie je używali zgodnie z przeznaczeniem. CDI-1803M

Polski OSTRZEŻENIE Akumulatory wydzielają wodór i mogą wybuchnąć w obecności źródeł samozapłonu, takich jak płomyk zapalający. Aby ograniczyć ryzyko poważnych obrażeń ciała, nigdy nie używajcie narzędzia bezprzewodowego w pobliżu nieosłoniętego płomienia. Odpady produktów chemicznych mogą być odrzucone podczas wybuchu akumulatora. Jeżeli dojdzie do takiej sytuacji, należy natychmiast przepłukać dotkniętą strefę czystą wodą. WYMAGANIA BHP

Przed przystąpieniem do regulowania, wymiany aksesoriów czy chowania narzędzia wyciągnijcie akumulator z narzędzia i upewnijcie się, że wyłącznik jest zablokowany lub znajduje się w pozycji "zatrzymane". Te prewencyjne środki bezpieczeństwa ograniczają ryzyko przypadkowego włączenia się narzędzi. Narzędzie, którego przestaliście używać, powinno być schowane w suchym miejscu, ułożone na wysokości lub zamknięte na klucz, poza zasięgiem dzieci czy wszelkiej innej niedoświadczonej osoby. Narzędzia są niebezpieczne w rękach niedoświadczonych osób. Używajcie jedynie akcesoriów zalecanych przez producenta do tego modelu. Akcesoria odpowiednie dla danego narzędzia mogą stanowić niebezpieczeństwo, jeżeli są używane z innym narzędziem. Podczas konserwacji powinno się używać tylko oryginalnych części zamiennych. Używanie nieautoryzowanych części czy też nieprzestrzeganie instrukcji dot.konserwacji stwarza zagrożenie porażenia prądem elektrycznym lub poważnych obrażeń ciała. Oddajcie do naprawy waszą wiertarko-wkrętarkę wyspecjalizowanemu technikowi. Narzędzie to spełnia wymogi normatywne przepisów bezpieczeństwa pracy. Naprawy powinny być wykonywane przez wyspecjalizowanego technika przy użyciu oryginalnych części zamiennych. Nie przestrzeganie tego zalecenia, mogłoby spowodować niebezpieczną sytuację dla użytkownika. Nie zapominajcie, że bezprzewodowe narzędzie jest stale gotowe do pracy, gdyż nie zachodzi potrzeba włączenia do gniazdka elektrycznego. Miejcie na uwadze zagrożenia związane z narzędziami bezprzewodowymi, wtedy kiedy nie są używane, jak i podczas wymiany akcesoriów. Należy zawsze przestrzegać tych zaleceń z myślą o zmniejszeniu ryzyka pożaru, porażenia prądem elektrycznym czy też obrażeń ciała. Unikajcie wszelkiego kontaktu z płynem akumulatorowym, na wypadek gdyby płyn wyprysnął podczas użytkowania w ekstremalnych warunkach. Jeżeli wasze oczy zostały dotknięte, zasięgnijcie natychmiast porady lekarza. Nie umieszczajcie narzędzia bezprzewodowego czy akumulatora w pobliżu ognia czy źródła ciepła. W ten sposób ograniczycie ryzyko wybuchu czy zranienia. PARAMETRY TECHNICZNE Model Napięcie Średnica uchwytu zaciskowego Włącznik Prędkość bez obciążenia (przy trybie wiercenia): - 1. bieg - 2. bieg - 3. bieg Prędkość bez obciążenia (przy trybie udaru): - 1. bieg - 2. bieg - 3. bieg Maks moment dokręcania Ciężar z akumulatorem CDI-1803M 18 V 13 mm prędkość zmienna

55 Nm 3 kg Akumulator (nie objęty dostawą): BPP-1817M/BPP-1815M Ładowarka (nie objęta dostawą) BC-1800/BC-1815-S OPIS

Samozaciskowy uchwyt wiertarski Spust - włącznik Wybierak kierunku obrotów (do przodu / do tyłu) Końcówki wkręcające Akumulator (nie objęty dostawą) Ogranicznik głębokości Uchwyt pomocniczy Mechanizm blokady Naciśnijcie na mechanizm blokady w celu wyciągnięcia akumulatora Aby dokręcić Aby odkręcić Głębokość wiercenia Aby zmniejszyć moment Aby zwiększyć moment Pierścień regulowania momentu Tryb wiercenia CDI-1803M

Tryb udaru 3 Wybierak kierunku obrotów Tył Przód Aby wyjąć końcówkę (odkręcić) Zęby uchwytu narzędziowego Aby przymocować końcówkę (dokręcić)

Wasza wiertarko-wkrętarka wyposażona jest sprzęgło, które pozwala regulować moment dokręcania w zależności od materiału do przewiercenia czy przykręcenia. Wyregulujcie moment dokręcania jak trzeba. Zablokujcie spust-włącznik waszej wiertarko-wkrętarki ustawiając wybierak kierunku obrotów w pozycji centralnej. Patrz rysunek 6. Wprowadźcie akumulator do waszej wiertarkowkrętarki. W tym celu, wyrównajcie wypukłe linie (przetłoczenia wzmacniające) akumulatora z rowkami (wyżłobienia) znajdującymi się w podstawie narzędzia. Patrz rysunek 2. Upewnijcie się, że akumulator dobrze zaskakuje (jest poprawnie zamocowany) w wiertarko-wkrętarce zanim jej użyjecie. Zalecamy Państwu używanie wierteł z końcówkami z węglików i ustawienie narzędzia w trybie udarowym, kiedy wiercicie w twardych materiałach jak cegła, dachówki, beton, etc. UWAGA Wasza udarowa wiertarko-wkrętarka nie została zaprojektowana do odwrotnego wiercenia udarowego. Nie zastosowanie się do tej uwagi ostrzegającej może pociągnąć za sobą straty materialne.

Patrz rysunek 6. Zablokujcie spust-włącznik waszej wiertarko-wkrętarki ustawiając wybierak kierunku obrotów w pozycji centralnej. Patrz rysunek 6. Znajdźcie system blokady akumulatora i naciśnijcie na niego w celu wyjęcia akumulatora z wiertarko-wkrętarki. Patrz rysunek 2. Wyjmijcie akumulator z waszej wiertarko-wkrętarki.

Spust - włącznik waszego narzędzia pozwala na regulowanie prędkości w zależności od siły nacisku. Im większa siła wywieranego nacisku, tym bardziej prędkość wzrasta. W miare jak spuszczacie palec ze spustu, prędkość maleje. Aby zainstalować uchwyt pomocniczy, należy iść za następującymi etapami:

Aby URUCHOMIĆ waszą wiertarko-wkrętarkę, naciśnijcie na spust. Aby ZATRZYMAĆ waszą wiertarko-wkrętarkę, zwolnijcie palec ze spustu.

Zablokujcie spust-włącznik ustawiając wybierak kierunku obrotów w pozycji centralnej. Odkręćcie pierścień mocujący uchwytu pomocniczego, obracając rączkę w lewo. Umieśćcie ogranicznik głębokości w taki sposób, by wiertło nie wystawało za końcówkę ogranicznika głębokości pożądanego wiercenia. Dokręćcie uchwyt pomocniczy obracając zdecydowanie rączkę w prawą stronę. Odkręćcie pierścień mocujący uchwytu pomocniczego, obracając rączkę w lewo . Umieścić uchwyt pomocniczy w pożądanej pozycji Dokręćcie pierścień mocujący uchwytu pomocniczego, obracając rączkę w prawą stronę zdecydowanym ruchem. FUNKCJA BLOKADY Patrz rysunek 6. Spust- włącznik może być zablokowany w pozycji "wyłączony" Funkcja ta pozwala uniknąć przypadkowego włączenia wiertarko-wkrętarki, której nie używacie. Aby zablokować spust-włącznik należy ustawić wybierak kierunku obrotów (kierunek przykręcania/odkręcania) w pozycji centralnej. REGULOWANIE OGRANICZNIKA GŁĘBOKOŚCI CIĘCIA Patrz rysunek 4 Aby ustawić pozycję ogranicznika głębokości, należy iść za następującymi etapami:

Patrz rysunek 7. FUNKCJONOWANIE Wasza wiertarko-wkrętarka wyposażona jest w samozaciskowy uchwyt wiertarski. Jak wskazuje jego nazwa, umożliwia zamocowanie i wyjmowanie końcówek ręką (bez klucza). Obracajcie ręcznie uchwyt zaciskowy. Strzałki narysowane na uchwycie narzędziowym wskazują kierunek w którym powinno się go obracać aby ZAMOCOWAĆ (dokręcić) lub ZDJĄĆ (wykręcić) końcówkę. Objaśnienie: Kiedy wybierak znajduje się w pozycji centralnej, spust-włącznik jest zablokowany.

ZMIANA KIERUNKU OBROTÓW

Patrz rysunek 6. Możecie zmienić kierunek obrotów waszej wiertarkowkrętarki. Kierunek obrotów kontrolowany jest przy pomocy wybieraka znajdującego się nad spustemwłącznikiem. Kiedy trzymacie waszą wiertarko-wkrętarkę w normalnej pozycji obsługi, wybierak kierunku obrotów powinien się znajdować po lewej stronie spustu w celu umożliwienia wkręcania/wiercenia. Kierunek obrotów jest zmieniony (kierunek wykręcania) kiedy wybierak znajduje się po prawej stronie spustu-włącznika. Kiedy wybierak znajduje się w pozycji centralnej, spust-włącznik jest zablokowany. Aby zatrzymać wasze narzędzie zwolnijcie przycisk włącznika i zaczekajcie aż uchwyt narzędziowy zupełnie przestanie się obracać. OSTRZEŻENIE Nie próbujcie zamocować końcówki trzymając uchwyt narzędziowy jedną ręką i uruchamiając wiertarko-wkrętarkę w celu obrócenia uchwytu i zaciśnięcia końcówki w zębach uchwytu. Uchwyt mógłby wyślizgnąć się wam z ręki, czy ręka mogłaby zjechać i dotknąć obracającej się końcówki wkręcającej lub wiertła. To może być przyczyną wypadku i poważnych obrażeń ciała. KONSERWACJA HAMULEC ELEKTRYCZNY OSTRZEŻENIE Należy używać tylko oryginalnych części zamiennych w wypadku wymiany. Użycie jakiejkolwiek innej części mogłoby spowodować zagrożenie lub też uszkodzić wasze narzędzie. Wasza wiertarko-wkrętarka wyposażona jest w hamulec elektryczny. Kiedy zwalniacie palec ze spustu-włącznika, uchwyt narzędziowy przestaje się obracać. Przy normalnym funkcjonowaniu hamulca możecie zauważyć iskry przez szczeliny wentylacyjne obudowy. Te iskry są normalnym zjawiskiem i oznaczają używania hamulca. Nie używajcie rozpuszczalników do mycia części plastikowych. Większość plastików, może ulec uszkodzeniu przez użycie rozpuszczalników dostępnych w sprzedaży. Używajcie czystej szmatki do usunięcia zabrudzeń, pyłu, oleju, smaru, itd.

USTAWIANIE PRĘDKOŚCI

Patrz rysunek 8 W celu ustawienia prędkości, przestrzegajcie poniższych instrukcji:

OSTRZEŻENIE Części plastikowe nigdy nie powinny być w kontakcie z płynem hamulcowym, benzyną, czy produktami na bazie ropy naftowej, przenikliwymi olejami itd. Substancje te zawierają produkty chemiczne, które mogłyby uszkodzić, osłabić lub zniszczyć plastik. By uzyskaś bardzo dużą prędkość: przestawcie przycisk wybierania prędkości na 3. By uzyskać dużą prędkość: przestawcie przycisk wybierania prędkości na 2. By uzyskać małą prędkość: przestawcie przycisk wybierania prędkości na 1. Objaśnienie: Jeżeli przycisk wybierania prędkości jest trudno uruchomić, obracajcie uchwyt zaciskowy ręką aż zaskoczy prędkość. Nie oczekujcie zbyt wiele od waszych elektronarzędzi. Błędne użycie może uszkodzić wasze narzędzie oraz obrabiany przedmiot. OSTRZEŻENIE Nie próbujcie modyfikować wiertarko-wkrętarki czy też dorzucać akcesoriów, których użycie nie jest zalecane. Takie przekształcenia czy modyfikacje kwalifikuje się do błędnego użycia i mogą one pociągać za sobą niebezpieczne sytuacje grożące poważnymi obrażeniami ciała. UWAGA Aby uniknąć uszkodzenia sprzęgła, zaczekajcie aż uchwyt będzie zupełnie zatrzymany zanim wybierzecie inną prędkość lub zmienicie kierunek obrotów.

6/11/03 7:59 AM Page 83 WARUNKI GWARANCJI Na niniejszy produkt Ryobi udzielona jest dwuletnia gwarancja na ukryte wady fabryczne oraz na zdefektowane części. Okres gwarancji dwudziestu czterech (24) miesięcy, zaczyna się od wiążącej daty widniejącej na oryginale faktury wystawionej przez sprzedawcę dla ostatecznego nabywcy. Gwarancja ta nie obejmuje zniszczenia wynikającego z normalnego zużycia, czy też uszkodzeń spowodowanych nadmierną eksploatacją, lub niewłaściwą konserwacją, czy nieodpowiednim użytkowaniem niezgodnym z przeznaczeniem. Wyłączone są z niej również akcesoria tj. akumulatory, żarówki, ostrza, końcówki, worki, itd. W wypadku stwierdzenia złego funkcjonowania podczas okresu gwarancyjnego, prosimy o skierowanie NIE ZDEMONTOWANEGO produktu, wraz z dowodem zakupu do waszego dostawcy lub do najbliższego Autoryzowanego Punktu Serwisowego Ryobi. Niniejsza gwarancja nie podważa przysługujących Państwu uprawnień dotyczących wadliwych produktów.

Z całą odpowiedzialnością oświadczamy, że niniejszy produkt jest zgodny z normami czy też znormalizowanymi dokumentami wymienionymi poniżej:
