BEDIENUNGSANLEITUNG CDI1803M RYOBI

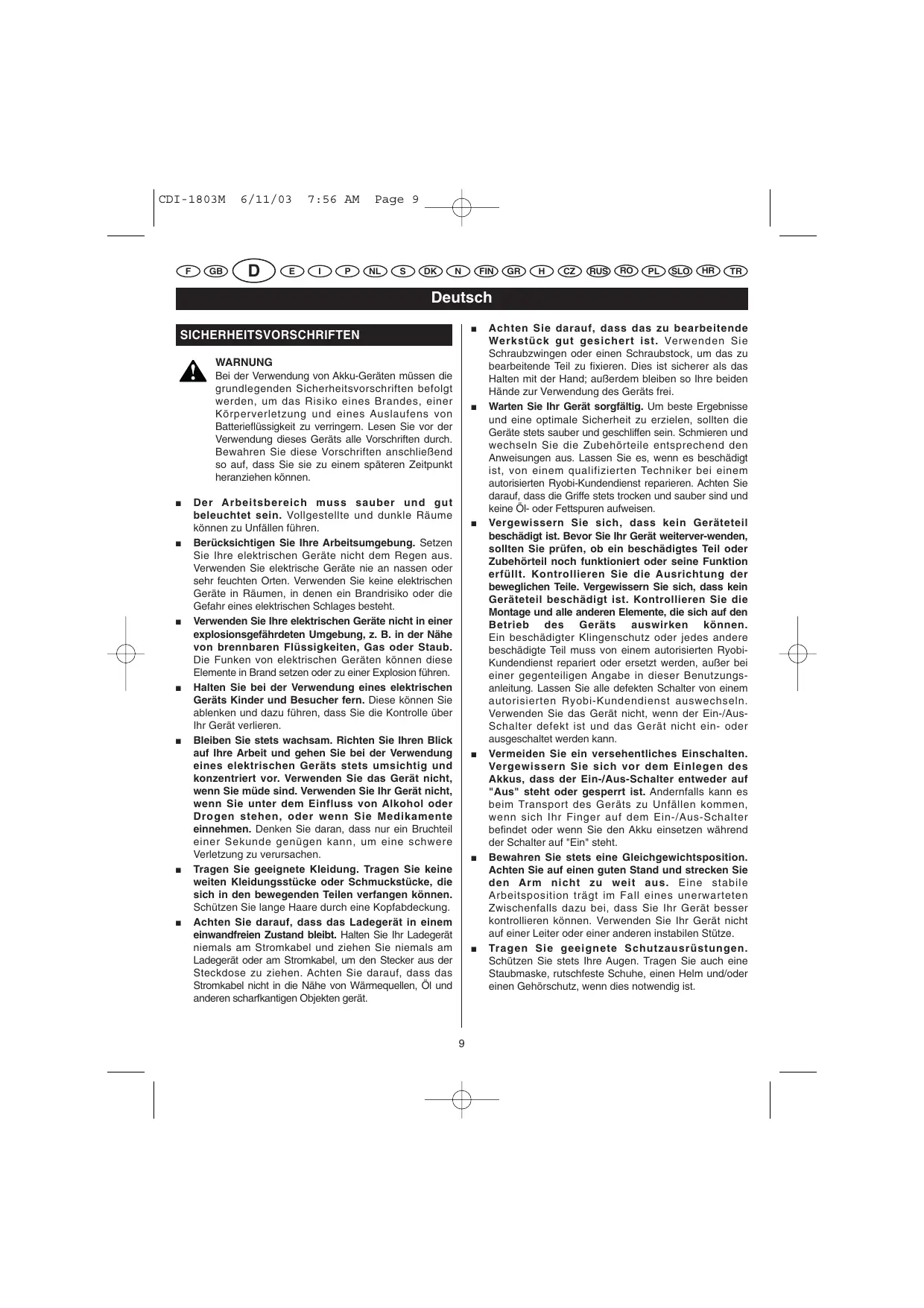

SICHERHEITSVORSCHRIFTEN WARNUNG Bei der Verwendung von Akku-Geräten müssen die grundlegenden Sicherheitsvorschriften befolgt werden, um das Risiko eines Brandes, einer Körperverletzung und eines Auslaufens von Batterieflüssigkeit zu verringern. Lesen Sie vor der Verwendung dieses Geräts alle Vorschriften durch. Bewahren Sie diese Vorschriften anschließend so auf, dass Sie sie zu einem späteren Zeitpunkt heranziehen können.

Der Arbeitsbereich muss sauber und gut beleuchtet sein. Vollgestellte und dunkle Räume können zu Unfällen führen. Berücksichtigen Sie Ihre Arbeitsumgebung. Setzen Sie Ihre elektrischen Geräte nicht dem Regen aus. Verwenden Sie elektrische Geräte nie an nassen oder sehr feuchten Orten. Verwenden Sie keine elektrischen Geräte in Räumen, in denen ein Brandrisiko oder die Gefahr eines elektrischen Schlages besteht. Verwenden Sie Ihre elektrischen Geräte nicht in einer explosionsgefährdeten Umgebung, z. B. in der Nähe von brennbaren Flüssigkeiten, Gas oder Staub. Die Funken von elektrischen Geräten können diese Elemente in Brand setzen oder zu einer Explosion führen. Halten Sie bei der Verwendung eines elektrischen Geräts Kinder und Besucher fern. Diese können Sie ablenken und dazu führen, dass Sie die Kontrolle über Ihr Gerät verlieren. Bleiben Sie stets wachsam. Richten Sie Ihren Blick auf Ihre Arbeit und gehen Sie bei der Verwendung eines elektrischen Geräts stets umsichtig und konzentriert vor. Verwenden Sie das Gerät nicht, wenn Sie müde sind. Verwenden Sie Ihr Gerät nicht, wenn Sie unter dem Einfluss von Alkohol oder Drogen stehen, oder wenn Sie Medikamente einnehmen. Denken Sie daran, dass nur ein Bruchteil einer Sekunde genügen kann, um eine schwere Verletzung zu verursachen. Tragen Sie geeignete Kleidung. Tragen Sie keine weiten Kleidungsstücke oder Schmuckstücke, die sich in den bewegenden Teilen verfangen können. Schützen Sie lange Haare durch eine Kopfabdeckung. Achten Sie darauf, dass das Ladegerät in einem einwandfreien Zustand bleibt. Halten Sie Ihr Ladegerät niemals am Stromkabel und ziehen Sie niemals am Ladegerät oder am Stromkabel, um den Stecker aus der Steckdose zu ziehen. Achten Sie darauf, dass das Stromkabel nicht in die Nähe von Wärmequellen, Öl und anderen scharfkantigen Objekten gerät.

Achten Sie darauf, dass das zu bearbeitende Werkstück gut gesichert ist. Verwenden Sie Schraubzwingen oder einen Schraubstock, um das zu bearbeitende Teil zu fixieren. Dies ist sicherer als das Halten mit der Hand; außerdem bleiben so Ihre beiden Hände zur Verwendung des Geräts frei. Warten Sie Ihr Gerät sorgfältig. Um beste Ergebnisse und eine optimale Sicherheit zu erzielen, sollten die Geräte stets sauber und geschliffen sein. Schmieren und wechseln Sie die Zubehörteile entsprechend den Anweisungen aus. Lassen Sie es, wenn es beschädigt ist, von einem qualifizierten Techniker bei einem autorisierten Ryobi-Kundendienst reparieren. Achten Sie darauf, dass die Griffe stets trocken und sauber sind und keine Öl- oder Fettspuren aufweisen. Vergewissern Sie sich, dass kein Geräteteil beschädigt ist. Bevor Sie Ihr Gerät weiterver-wenden, sollten Sie prüfen, ob ein beschädigtes Teil oder Zubehörteil noch funktioniert oder seine Funktion erfüllt. Kontrollieren Sie die Ausrichtung der beweglichen Teile. Vergewissern Sie sich, dass kein Geräteteil beschädigt ist. Kontrollieren Sie die Montage und alle anderen Elemente, die sich auf den Betrieb des Geräts auswirken können. Ein beschädigter Klingenschutz oder jedes andere beschädigte Teil muss von einem autorisierten RyobiKundendienst repariert oder ersetzt werden, außer bei einer gegenteiligen Angabe in dieser Benutzungsanleitung. Lassen Sie alle defekten Schalter von einem autorisierten Ryobi-Kundendienst auswechseln. Verwenden Sie das Gerät nicht, wenn der Ein-/AusSchalter defekt ist und das Gerät nicht ein- oder ausgeschaltet werden kann. Vermeiden Sie ein versehentliches Einschalten. Vergewissern Sie sich vor dem Einlegen des Akkus, dass der Ein-/Aus-Schalter entweder auf "Aus" steht oder gesperrt ist. Andernfalls kann es beim Transport des Geräts zu Unfällen kommen, wenn sich Ihr Finger auf dem Ein-/Aus-Schalter befindet oder wenn Sie den Akku einsetzen während der Schalter auf "Ein" steht. Bewahren Sie stets eine Gleichgewichtsposition. Achten Sie auf einen guten Stand und strecken Sie den Arm nicht zu weit aus. Eine stabile Arbeitsposition trägt im Fall eines unerwarteten Zwischenfalls dazu bei, dass Sie Ihr Gerät besser kontrollieren können. Verwenden Sie Ihr Gerät nicht auf einer Leiter oder einer anderen instabilen Stütze. Tragen Sie geeignete Schutzausrüstungen. Schützen Sie stets Ihre Augen. Tragen Sie auch eine Staubmaske, rutschfeste Schuhe, einen Helm und/oder einen Gehörschutz, wenn dies notwendig ist. CDI-1803M

SICHERHEITSVORSCHRIFTEN

Verwenden Sie Ihr Gerät nur auf der vorgesehenen Leistungsstufe. Verwenden Sie ein geeignetes Gerät für die von Ihnen durchzuführende Arbeit. Ihr Gerät arbeitet effizienter und sicherer, wenn Sie es auf der Stufe verwenden, für die es konzipiert wurde. Entfernen Sie den Akku des Geräts und vergewissern Sie sich, dass der Ein-/Aus-Schalter gesperrt ist oder auf "Aus" steht, bevor Sie Einstellungen vornehmen, Zubehörteile auswechseln oder das Gerät aufräumen. Diese präventiven Sicherheitsmaßnahmen verringern das Risiko eines versehentlichen Einschaltens der Geräte. Ein nicht benutztes Gerät muss an einem trockenen, hoch gelegenen oder mit einem Schlüssel verschlossenen Ort außerhalb der Reichweite von Kindern und allen anderen unerfahrenen Personen aufbewahrt werden. Die Benutzung von Geräten durch unerfahrene Personen ist gefährlich. Verwenden Sie nur die vom Hersteller für dieses Modell empfohlenen Zubehörteile. Für ein bestimmtes Gerät geeignete Zubehörteile können eine Gefahr darstellen, wenn sie mit einem anderen Gerät verwendet werden. Bei der Wartung dürfen nur Original-Ersatzteile verwendet werden. Die Verwendung von nicht zugelassenen Teilen oder das Nichtbefolgen der Wartungsvorschriften kann einen elektrischen Schlag oder schwere Körperverletzungen verursachen. Lassen Sie Ihren Bohrschrauber durch einen qualifizierten Techniker reparieren. Dieses elektrische Gerät erfüllt die gesetzlichen Sicherheitsbestimmungen. Reparaturen müssen von einem qualifizierten Techniker durchgeführt werden und es dürfen nur Original-Ersatzteile verwendet werden. Die Missachtung dieser Vorschrift kann zu einer Gefährdung des Bedieners führen. Denken Sie daran, dass Akku-Geräte immer funktionsbereit sind, da sie nicht an eine Steckdose angeschlossen werden müssen. Denken Sie an die mit Akkugeräten verbundenen Risiken, wenn diese nicht verwendet werden, sowie beim Austausch von Zubehörteilen. Beachten Sie stets die Sicherheitshinweise, um das Risiko eines Brandes, eines elektrischen Schlages und die Verletzungsgefahr zu verringern. Vermeiden Sie jeden Kontakt mit der AkkuFlüssigkeit, falls bei einer Verwendung unter extremen Bedingungen Flüssigkeit verspritzt wird. Suchen Sie sofort einen Arzt auf, wenn Flüssigkeit in die Augen geraten ist. Legen Sie ein Akku-Gerät oder einen Akku niemals in der Nähe eines Feuers oder einer Wärmequelle ab. Sie verringern so die Explosions- und Verletzungsrisiken. WARNUNG Akkus, die Wasserstoff freigeben, können in der Nähe einer Entzündungsquelle, wie z. B. einer Leuchtanzeige, explodieren. Um das Risiko von schweren Körperverletzungen zu verringern, darf ein Akku-Gerät niemals in der Nähe einer offenen Flamme eingesetzt werden. Bei Explosion eines Akkus können Teile und chemische Produkte weggeschleudert werden. In diesem Fall muss der betroffene Bereich sofort mit klarem Wasser abgespült werden. TECHNISCHE DATEN Modell Spannung Leistung des Bohrfutters Ein-/Aus-Schalter Leerlaufdrehzahl (Schlagbohrmodus): - Stufe 1 - Stufe 2 - Stufe 3 Leerlaufdrehzahl (Bohrmodus): - Stufe 1 - Stufe 2 - Stufe 3 Max. Drehmoment Gewicht, mit Akku CDI-1803M 18 V 13 mm Variable Drehzahl

55 Nm 3 kg Akkuv (nicht im Lieferumfang): BPP-1817M/BPP-1815M Ladegerät (nicht im Lieferumfang) BC-1800/BC-1815-S BESCHREIBUNG

Selbstspannendes Bohrfutter Ein-/Aus-Schalter Auswahlschalter für die Drehrichtung (vorwärts / rückwärts)

4. Schraubereinsätze

5. Akku (nicht im Lieferumfang)

8. Verriegelungsvorrichtungen

9. Drücken Sie auf die Verriegelungsvorrichtungen,

um den Akku freizugeben

Bohrtiefe Das Drehmoment verringern Das Drehmoment erhöhen Ring zur Einstellung des Drehmoments Bohrmodus Schlagbohrmodus Auswahlschalter für die Drehrichtung Rückwärts Vorwärts Den Einsatz entfernen (lösen) Spannbacke des Bohrfutters Den Einsatz fixieren (anziehen)

EINSTELLUNG DES ANZIEHDREHMOMENTS

Siehe Abb. 5. Ihre Bohrmaschine/Schrauber ist mit einer Kupplung ausgestattet, die es ermöglicht, das Anziehdrehmoment entsprechend dem Material einzustellen, in das gebohrt oder geschraubt wird. Stellen Sie das Drehmoment entsprechend ein. BETRIEB Wir empfehlen Ihnen, Bohrer mit Karbidspitze zu verwenden und Ihr Gerät auf den Bohrmodus zu stellen, wenn Sie in hartes Material bohren, wie Backstein, Ziegel, Beton usw. INSTALLATION DES AKKUS (NICHT IM LIEFERUMFANG)

Sperren Sie den Ein-/Aus-Schalter Ihres Bohrschraubers, indem Sie den Drehrichtungsauswahlschalter auf die mittlere Position stellen. Siehe Abb. 6. Setzen Sie den Akku in Ihren Bohrschrauber ein. Richten Sie hierfür die Rippen des Akkus an den Kerben am Sockel des Geräts aus. Siehe Abb. 2. Prüfen Sie, ob der Akku gut im Bohrschrauber eingerastet ist, bevor Sie das Gerät verwenden. ACHTUNG Ihre Schlagbohrmaschine/Schrauber ist nicht für umgekehrtes Bohren ausgelegt. Die Missachtung dieser Warnung kann zu Beschädigungen des Materials führen. ENTFERNEN DES AKKUS (NICHT IM LIEFERUMFANG)

EIN-/AUS-SCHALTER Siehe Abb. 6. Sperren Sie den Ein-/Aus-Schalter Ihres Bohrschraubers, indem Sie den Drehrichtungsauswahlschalter auf die mittlere Position stellen. Siehe Abb. 6. Suchen Sie das Sperrsystem des Akkus und drücken Sie darauf, um den Akku aus dem Bohrschrauber zu entfernen. Siehe Abb. 2. Entfernen Sie den Akku aus Ihrem Bohrschrauber.

Über den Schalter Ihres Geräts können Sie die Drehzahl je nach ausgeübtem Druck variieren. Je größer der ausgeübte Druck ist, umso größer ist die Drehzahl. Durch langsames Freigeben des Schalters können Sie nach und nach die Geschwindigkeit verringern. Führen Sie die folgenden Schritte aus, um den Zusatzgriff zu montieren:

Um Ihren Bohrschrauber IN BETRIEB ZU SETZEN, drücken Sie auf den Schalter. Um Ihren Bohrschrauber ANZUHALTEN, geben Sie den Schalter frei. VARIABLE DREHZAHL

Sperren Sie den Ein-/Aus-Schalter, indem Sie den Drehrichtungsauswahlschalter auf die mittlere Position stellen. Lösen Sie den Befestigungsring des Zusatzgriffs, indem Sie den Griff nach links drehen. Stellen Sie den Tiefenanschlag so ein, dass der Bohrer über das Ende des Anschlags der gewünschten Bohrtiefe hinausragt. Ziehen Sie den Zusatzgriff an, indem Sie den Griff fest nach rechts drehen. Lösen Sie den Befestigungsring des Zusatzgriffs, indem Sie den Griff nach links drehen. Bringen Sie den Zusatzgriff in die gewünschte Position. Ziehen Sie den Befestigungsring des Zusatzgriffs an, indem Sie den Griff fest nach rechts drehen. SPERRFUNKTION Siehe Abb. 6. Der Schalter kann in der Position "Aus" gesperrt werden. Diese Funktion ermöglicht es, ein unbeabsichtigtes Einschalten Ihres Bohrschraubers zu vermeiden, wenn Sie das Gerät nicht verwenden. Stellen Sie zum Sperren des Schalters den Auswahlschalter für den Rechts-/Linkslauf (Richtung Einschrauben / Herausschrauben) auf die mittlere Position.

EINSTELLUNG DES TIEFENANSCHLAGS

Siehe Abb. 4. Führen Sie die folgenden Schritte aus, um die Position des Tiefenanschlags einzustellen: Hinweis: Wenn sich der Auswahlschalter in der mittleren Position befindet, ist der Ein-/Aus-Schalter gesperrt.

Deutsch Dies bedeutet, dass Sie die Einsätze von Hand fixieren und entfernen können. Drehen Sie das Bohrfutter von Hand. BETRIEB Die auf das Bohrfutter gezeichneten Pfeile geben die Richtung an, in die dieses gedreht werden muss, um den Einsatz zu FIXIEREN (einzuspannen) oder zu ENTFERNEN (zu lösen).

UMKEHREN DER DREHRICHTUNG

Siehe Abb. 6. Sie können die Drehrichtung Ihres Bohrschraubers umkehren. Die Drehrichtung wird durch einen Auswahlschalter gesteuert, der sich oberhalb des Ein-/AusSchalters befindet. Wenn Sie Ihren Bohrschrauber in einer normalen Arbeitsposition halten, muss sich der Auswahlschalter für den Rechts-/Linkslauf auf der linken Seite des Ein-/Aus-Schalters befinden, um das Schrauben/Bohren zu ermöglichen. Die Drehrichtung wird umgekehrt (Richtung für Herausschrauben), wenn sich der Auswahlschalter auf der rechten Seite des Ein-/AusSchalters befindet. Wenn sich der Auswahlschalter in der mittleren Position befindet, ist der Ein-/Aus-Schalter gesperrt. Zum Anhalten Ihres Geräts, geben Sie den Ein-/Aus-Schalter frei und warten Sie, bis das Bohrfutter vollständig zum Stillstand gekommen ist. WARNUNG Versuchen Sie nicht, einen Einsatz zu fixieren, indem Sie das Bohrfutter mit einer Hand festhalten und den Bohrschrauber einschalten, um das Bohrfutter zu drehen und den Einsatz in die Spannbacken des Bohrfutters einzuspannen. Das Bohrfutter kann in Ihrer Hand ausrutschen oder Ihre Hand kann rutschen und mit dem sich drehenden Schraubeinsatz oder Bohrer in Kontakt kommen. Dies kann zu einem Unfall und schweren Körperverletzungen führen. WARTUNG ELEKTROBREMSE WARNUNG Bei einem Austausch von Teilen dürfen nur Originalersatzteile von Ryobi verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefährdung führen oder Ihr Gerät beschädigen. Ihr Bohrschrauber ist mit einer Elektrobremse ausgestattet. Wenn Sie den Ein-/Aus-Schalter freigeben, dreht sich das Bohrfutter nicht mehr. Wenn die Bremse korrekt funktioniert, können Sie durch die Belüftungsschlitze des Gehäuses Funken sehen. Diese Funken sind normal und zeigen an, dass die Bremse im Einsatz ist. Verwenden Sie keine Lösungsmittel zum Reinigen der Kunststoffteile. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Entfernung von Schmutz, Staub, Öl, Fett usw.

EINSTELLUNG DER DREHZAHL

Siehe Abb. 8. Beachten Sie die folgenden Anweisungen zur Einstellung der Drehzahl:

WARNUNG Die Kunststoffelemente dürfen niemals mit Bremsflüssigkeit, Benzin, Produkten auf Petroleumbasis, eindringende Öle usw. in Kontakt kommen. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können. Für eine sehr hohe Drehzahl: drücken Sie den Drehzahlauswahlknopf auf 3. Für eine höhere Drehzahl: drücken Sie den Drehzahlauswahlknopf auf 2. Für eine niedrigere Drehzahl: drücken Sie den Drehzahlauswahlknopf auf 1. Hinweis: Wenn der Drehzahlauswahlknopf schwer zu betätigen ist, drehen Sie das Bohrfutter von Hand, bis die Drehzahl eingestellt ist. Überanspruchen Sie Ihre elektrischen Geräte nicht. Eine Überanspruchung kann zu einer Beschädigung des Geräts und des Werkstücks führen. ACHTUNG Um eine Beschädigung der Kupplung zu vermeiden, müssen Sie warten, bis das Bohrfutter vollkommen zum Stillstand gekommen ist, bevor Sie eine andere Drehzahl wählen oder die Drehrichtung umkehren. WARNUNG Versuchen Sie nicht, Ihren Bohrschrauber zu verändern oder Zubehör hinzuzufügen, dessen Verwendung nicht empfohlen wird. Transformationen oder Änderungen dieser Art gelten als missbräuchliche Verwendung und können gefährliche Situationen herbeiführen, die schwere Körperverletzungen zur Folge haben können. SELBSTSPANNENDES BOHRFUTTER Siehe Abb. 7. Ihr Bohrschrauber ist mit einem selbstspannenden Bohrfutter ausgestattet.

DE DIEPTEAANSLAG INSTELLEN

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung. Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw. Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an Ihren Händler oder Ihr nächstes RyobiKundendienstzentrum zurück. Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

89/336/EEC, 98/37/EC, EN 50260, EN 61000, EN 55014

KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt:

89/336/EEC, 98/37/EC, EN 50260, EN 61000, EN 55014
