| Typ produktu | Kamera sportowa |
| Marka | Evolveo |
| Model | SportCam W7 |
| Czujnik obrazu | CMOS, 12 megapikseli |
| Rozdzielczość wideo | Full HD 1080p przy 30 kl./s |
| Rozdzielczość zdjęć | 12 MP |
| Kąt widzenia | 170° szeroki kąt |
| Wodoszczelność | Do 30 m głębokości (z obudową) |
| Pamięć | Karta microSD do 32 GB |
| Akumulator | Litowo-jonowy, 900 mAh |
| Czas pracy na baterii | Ok. 90 minut przy 1080p |
| Złącza | Micro-USB, microHDMI |
| Wymiary (szer. x wys. x gł.) | 60 x 40 x 30 mm |
| Waga | 80 g (bez obudowy) |
| Zawartość zestawu | Kamera, wodoodporna obudowa, uchwyty, kabel USB, instrukcja obsługi |
Często zadawane pytania - SportCam W7 Evolveo
Pytania użytkowników dotyczące SportCam W7 Evolveo
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kamera sportowa w formacie PDF za darmo! Znajdź swoją instrukcję SportCam W7 - Evolveo i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. SportCam W7 marki Evolveo.
INSTRUKCJA OBSŁUGI SportCam W7 Evolveo
Dziękujemy za zakup naszej kamery!
Prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. Można w ten sposób uniknąć nieprawidłowego użycia urządzenia.
Gwarancja nie obejmuje jakichkolwiek uszkodzeń, które powstaną w trakcia uprawiania sportów. Użytkownik jest zobowiązany do umocowania kamery w sposób uniemożliwiający jej uszkodzenie.
Spis treści
Elementy sterujące

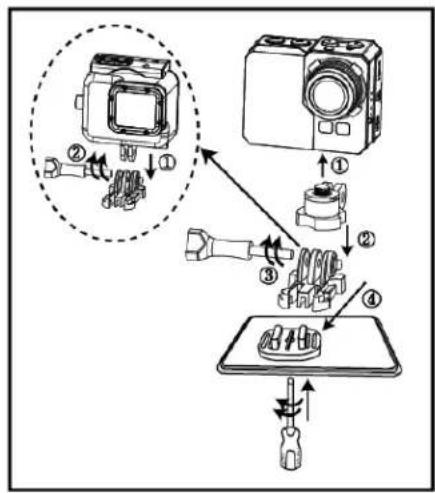

Uchwyty
Podsumowanie
Zawartość zestawu
Użytkowanie
Ustawienia przed pierwszym użyciem
Podstawowe ustawienia
Odtwarzanie na TV
Odtwarzanie
Port USB
Wbudowane Wi-Fi
Lista wskaźników LED
Ustawienia kamery
Ustawienia wideo
Ustawienia
Tabela karty pamięci / miejsca zapisu
Wymagania systemowe
Ładowanie baterii
W zestawie z kamera

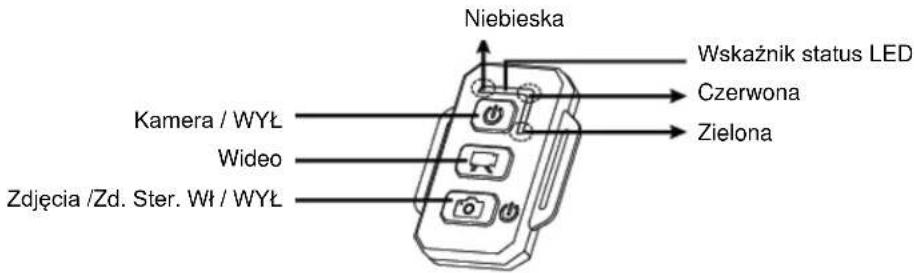

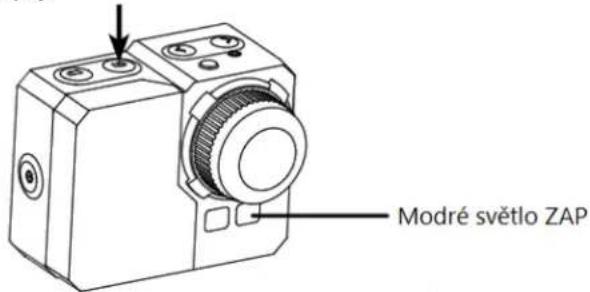

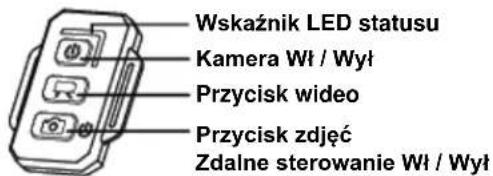

Zdalne sterowanie
Wskaźniki LED stanu zdalnego sterowania
Zabezpieczenie kamery przed przedostaniem się cieczy do środka
Ostrzeżenia
Gwarancja
Dokumenty gwarancyjne
PL

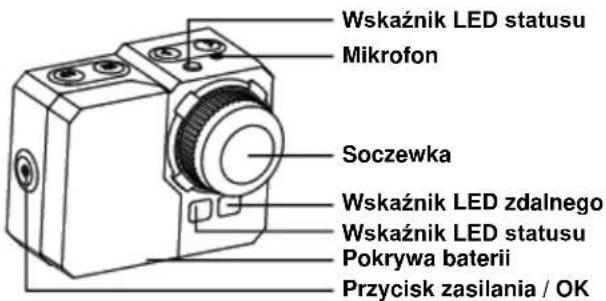

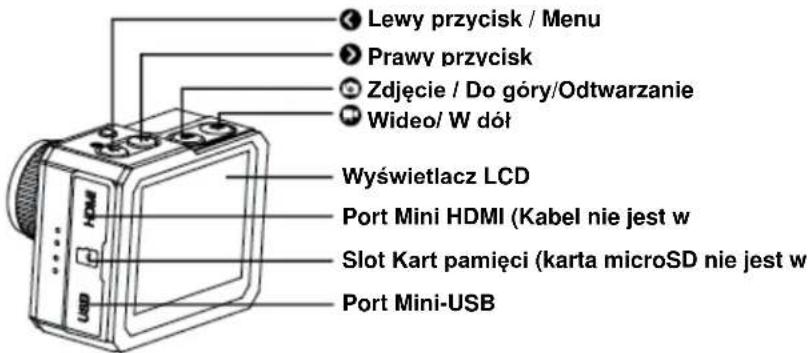

Elementy sterujące:

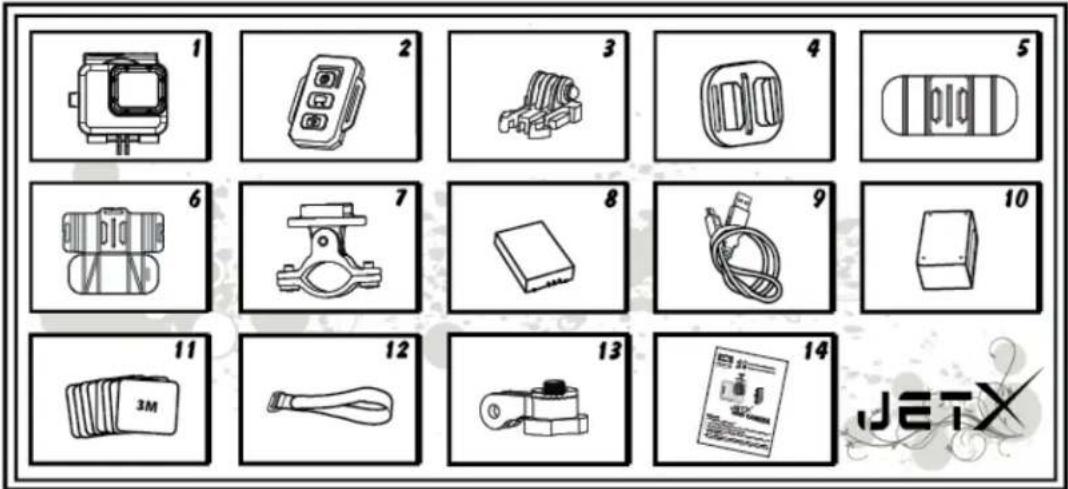

Zawartość zestawu:

PL
- Etui wodoodporne
- Pilot zdalnego sterowania
- Sprzączka
- Uchwyt uniwerslany
- Uchwyt ruchomy
- Uchwyt z podkładką
- Uchwyt na kierownicę/drażek
- Baterie
- Kabel USB
- Ładowarka do zdalnego sterowania
- Przyssawne podkładki 8szt
- Opaska mocująca
- Ramie obrotowe
- Instrukcja obsługi

- Umocowanie na statywie/plaską powierzchnię

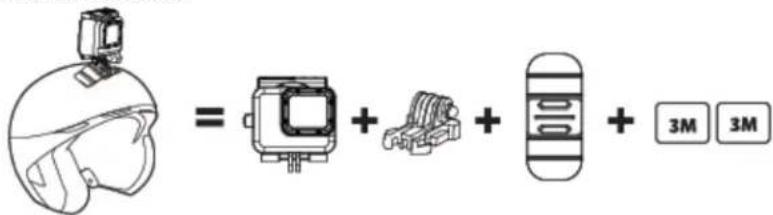

- Przymocowanie do kasku

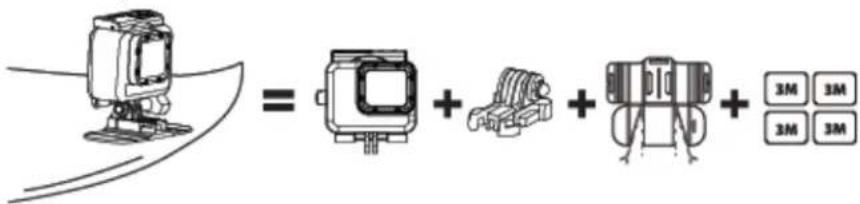

- Umocowanie na nierównej

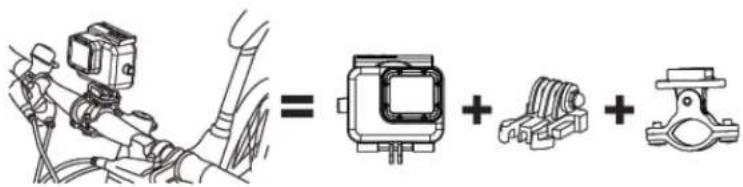

- Umocowanie na kierownicy

Użytkownik ponosi odpowiedzialność za prawidłowe przymocowanie kamery. Śruby przy uchwytach muszą być zawsze dobrze dokręcone. Gwarancja nie obejmuje uszkodzeń powstałych w trakcie uprawiania sportów.
PL
Ustawienia przed pierwszym użyciem
- Należy włożyć kartę SD do kamery (max 64GB, class 6 lub wyższa). Kontakty na karcie powinny być skierowane w kierunku obiektywu. Kartę należy docisnąć aż kliknie w słocie. Na karcie nie powinno być żadnych zapisów z innych urządzeń. W przypadku użycia karty po raz pierwszy, należy ją najpierw sformatować w komputerze.
- Do kamery należy włożyć baterię.
- Ładowanie baterii – w celu naładowania należy podłączyć dołączony kabel USB do kamery oraz do źródła zasilania, na przykład do ładowarki USB lub do komputera.
W przypadku wcześniejszego odłączenia kamery od ładowarki, przed jej pełym naładowaniem nie dojdzie do żadnego uszkodzenia kamery lub jej baterii.
Jeśli kamera nie uruchomi się po pierwszym włączeniu, należy ładować baterię min. 3 godziny.
Włączenie i wyłączenie kamery:
| Włączenie | Należy włączyć kamerę poprzez naciśnięcie i przytrzymanie przycisku zasilania przez minimum 3 sekundy, dopóki nie zacznie migać czerwona dioda LED. Po tym można włączyć wyświetlacz LCD. |
| Wyłączenie | Kamerę należy wyłączyć poprzez naciśnięcie i przytrzymanie przycisku zasilania w trybie standby przez minimum 3 sekundy.W trybie oszczędzania energii kamera wyłączyć się automatycznie w sytuacji kiedy w trybie standby przez 3 sekundy nie zostanie naciśnięty żaden przycisk. Czas automatycznego wyłączenia można zmienić w menu ustawień. |
Nagrywanie wideo:
| Rozpoczęcie | Należy nacisnąć przycisk nagrywania Czerwona dioda LED będzie w czasie nagrywania migać. |
| Zakończenie | Należy ponownie nacisnąć przycisk nagrywania |
| Zdjęcia w czasie nagrywania | W czasie nagrywania można również robić zdjęcia. Wystarczy nacisnąć przycisk Ta funkcja jest dostępna przy nagrywaniu w rozdzielczości 1080i. |
| Odwracanie obrazu | Kamera może być umieszczona do góry nogami jednak film w czasie odtwarzania lub edytowania będzie pokazywany normalnie.Należy nacisnąć i przytrzymać przycisk Menu>Ustawienia>Odwracanie obrazu> Należy ustawić WYŁĄCZYĆ lub 180 stopni |
Uwaga.: Kamera automatycznie przestanie nagrywać w przypadku zapelnienia karty pamięci lub przy wyładowaniu się baterii. Wideo zostanie zapisane a następnie kamera się wyłączy.
Robienie zdjęć:
| Zdjęcia | Aby zrobić zdjęcie należy nacisnąć przycisk. Usłyszy się wtedy dźwięk migawki. |
Zdjęcia seryjne:
W trybie fotografowania seryjnego można robić zdjęcia według ustawień: 3zdj/1sek, 5zdj/1sek, 10zdj/1 sek, 10zdj/2sek. Ustawienia się zmienia w menu aparat > szybkość zapisu. W przypadku ustawienia szybkości zapisu na WYŁĄCZONY to po naciśnięciu przycisku aparatu zostanie wykonane tylko jedno zdjęcie.
| Rozpoczynanie | Należy nacisnąć przycisk. Czerwona dioda zacznie migać i będzie słyszalny dźwięk migawki. |
PL
| Zakończenie | Należy ponownie nacisnąć przycisk | ![]() |
Tryb klatka po klatce:
W tym trybie kamera kamera wykonuje ujęcia sekwencyjnie: 1 ujęcie co sekundę, 1 ujęcie co 2 sekundy,
1 ujęcie co 5 sekund, 1 ujęcie co 10 sekund, 1 ujęcie co 30 sekund lub 1 ujęcie co 60 sekund w zależności od ustawień.
| Rozpoczęcie | Należy nacisnąć i przytrzymać, Menu > Menu wideo > Ujęcia klatkowe i należy wybrać przedział czasowy ujęć.Należy nacisnąć przycisk wideo [8072]. Czerwona dioda LED zaświeci się i będzie słychać dźwięk migawki. Dioda LED zamiga po każdym ujęciu. | |
| Zakończenie | Należy ponownie nacisnąć przycisk [2522] | |
Aby móc korzystać z trybu ujęć klatka po klatce to potrzebna będzie karta micro SD class 10. Przed rozpoczęciem robienia zdjęć należy sprawdzić czy kamera jest ustawiona w odpowiednim trybie.
Samowyzwalacz:
| Włączenie | Należy włączyć i przytrzymać (22CD), Menu > Menu zdjęć > SamowyzwalaczNależy wybrać "WYŁ"/3/5/10/30/60 przedziały sekundowe |
Ustawienia domyślne:
Kamera w ustawieniach domyślnych ma poniższe parametry:
Rozdzielczość wideo 1080p @30fps
Rozdzielczość fotografii 14.0 Megapixeli (MP)
Tryb zdjęć seryjnych: JEDNO
WiFi: Wt
Wyświetlacz: WŁ
Datownik: WYL
Odtwarzanie na TV
Przy pomocy portu HDMI na HDTV można pokazywać zdjęcia i wideo zapisane w kamerze bezpośrednio na ekranie telewizora. Po podłączeniu do HDTV pojawi się tryb odtwarzania jako jeden z dostępnych trybów kamery.
-
Należy podłączyć kamerę do HDTV przy pomocy kabla HDMI.
-
Należy włączyć kamerę.
-
Można zacząć odtwarzać wszystkie zdjęcia i wideo zapisane na kamerze na ekrenie telewizora.
-
Należy nacisnąć do góry lub w dół do wybrania kolejnych plików.
Odtwarzanie
| W celu wyświetlenia wideo | Należy nacisnąć i przytrzymać przycisk [IMAGE] w celu odtwarzania. Należy wybrać ikonkę wideo i nacisnąć [IMAGE] w celu potwierdzenia.Należy nacisnąć przycisk foto i wideo w celu wybrania innych plików. |
| W celu wyświetlenia zdjęć | Należy nacisnąć i przytrzymać przycisk [IMAGE]. Należy wybrać ikonkę zdjęcia i nacisnąć w celu potwierdzenia.Należy nacisnąć przycisk foto i wideo w celu wybrania innych plików |
| Wyłączenie podglądu | Należy nacisnąć i przytrzymać przycisk [IMAGE] w celu przełączenia do trybu standby.Należy nacisnąć i przytrzymać przycisk w celu zakończenia podglądu. |
PL
Port USB
Należy podłączyć kamerę do komputera przy pomocy dołączonego kabla USB oraz wybrać czy kamera ma być podłączona jako dysk zewnętrzny lub czy ma być tylko ładowanie.
Na komputerze:
- Należy wybrać „Mój komputer“ oraz wyszukać “Dysk wymienny”.
- Należy kliknąć na ikonkę "Dysk wymienny".
- Należy kliknąć na ikonkę folderu "DCIM"
- Należy kliknąć na ikonkę "100media" w celu pokazania wszystkich plików foto/wideo.
- Należy skopiować/przesunąć pliki na komputer lub dysk zewnętrzny.
Na komputerach MAC:
- Należy podłączyć kamerę do komputera MAC przy pomocy dołączonogo kabla USB.
- Należy włączyć kamerę i wybrać „Pamięć wielkoformatowa”.
- MAC rozpozna kamerę jako dysk zewnętrzny.
- Należy kliknąć na iknokę dysku celu pokazania plików
- Należy skopiować/przesunąć pliki na komputer lub dysk zewnętrzny
* Przy usuwaniu plików z karty pamięci najpierw należy opróżnić kosz przed wyjęciem karty pamięci lub odłączeniem kamery.
Wbudowane Wi-Fi
Naszą kamerę można podłączyć do smartphone lub tabletu przy pomocy specjalnej aplikacji.
Najpierw należy włączyć WiFi na kamerze:
- Należy nacisnąć i przytrzymać przycisk menu

i przejść do ustawień i wybrać opcję „WŁ” przy WiFi
- Należy potwierdzić naciskając

- inicializacja WiFi może trwać 30 sekund, ikonka WiFi na LCD kamery zrobi się zielona i można zacząć je używać.
Przed uruchomieniem aplikacji należy najpierw włączyć WiFi kamery.
Ustawienie WiFi w telefonie należy przeprowadzić w następujący sposób:
Należy wybrać ikonkę USTAWIENIA i w tym menu sprawdzić czy WiFi jest włączone. Następnie uruchomić WiFi na urządzeniu pod nazwą „wifi_cam“ i wpisać hasło: 00000000
Telefon jest już podłączony do wifi kamery i można uruchomić aplikację.
Aplikacje można znaleźć w Google Play pod nazwą „EVOLVEO WiFi Action Camera“ lub można sobie ściągnąć plik instalacyjny APK ze strony WWW.EVOLVEO.EU
Aplikacja umożliwia zdalne sterowanie kamera przy pomocy smartphone lub tabletu. Funkcje aplikacji obejmują zdalny dostęp do podstawowych ustawień kamery* takich jak podgląd wideo na żywo, streamowanie wideo, ściąganie i odtwarzanie. Przed rozpoczęcem nagrywania należy sprawdzić na wyświetlaczu smartphone lub tabletu, co kamera widzi.
Uwaga: Jeśli po uruchomieniu aplikacji pojawi się jedynie biały ekran, oznacza to, że nie jest podłączone WiFi kamery. Należy się podłączyć w sposób opisany powyżej.
* z trybu wideo 1080i i trybu REC lapse nie można korzystać przez WiFi

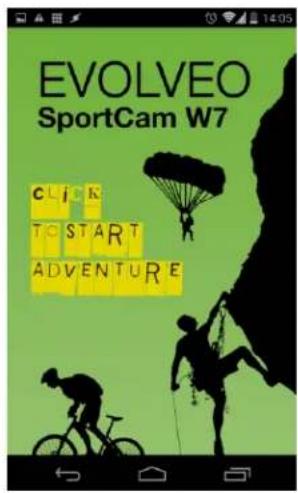

Ekran powitalny

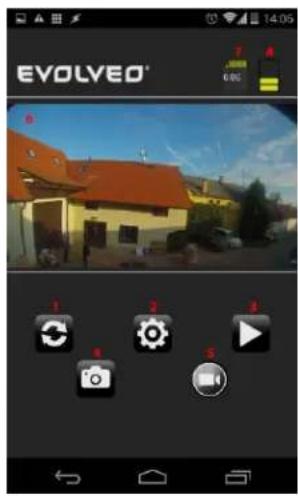

Ekran główny
Ustawienia




- Odświeżyć podgląd
- Ustawienia
- Odtwarzanie
- Fotografowanie
- Nagrywanie
- Podgląd
- Wielkość nagranych plików
- Pojemność baterii
- Przycisk Wstecz
- Ustawienia kamery
- Ustawienia aparatu
- Formatowanie karty
W menu ustawień można zmienić podstawowe parametry wideo i zdjęć:

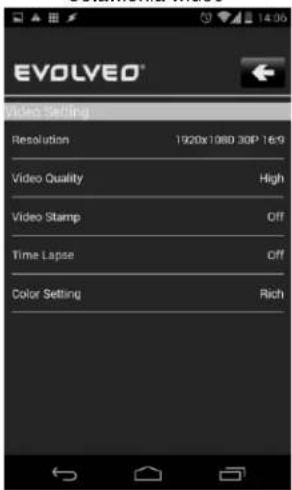

Ustawienia wideo

Ustawienia zdjęć

Resolution – Rozdzielczość wideo
Video Quality – Jakość wideo (High - Wysoka; Medium - Średnia; Low - Niska)
Video Stamp – Datownik w obrazie wideo (Off - wyłączony; On - włączony)
Time Lapse – Zdjęcia klatka po klatce (Off - wyłączony; 1, 2, 5, 10, 30, 60 sekund)
Color seting – Ustawienia kolorów (Rich – Podkreślone kolory; Natural – Kolory naturalne)

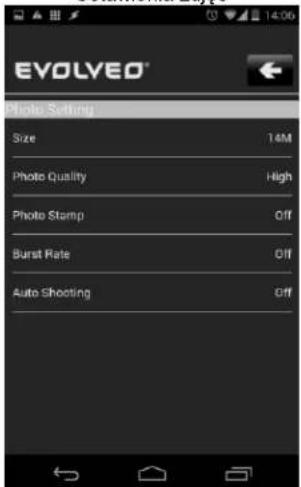

Ustawienia fotografii:
Size - Wielkość
Photo Quality - Jakość zdjęć (High - Wysoka; Medium - Średnia; Low - Niska)
Photo Stamp - Datownik na zdjęciach (Off - wyłączony; On - włączony)
Burst Rate – Szybkość robienia zdjęć (Off - wyłączony; 3, 5 lub 10 P/s - 3, 5 lub 10 zdjęć na sekundę)
Auto Shooting – Automatyczne fotografowanie (Off - wyłączone; zdjęcie co 1, 3, 5, 10, 30, 60 sekund)
Formatowanie karty:
Po naciśnięciu przycisku z ikonką kosza można sformatować kartę SD w kamerze
Należy nacisnąć przycisk "Format" aby potwierdzić lub przycisk "Cancel" aby anulować
Uwaga: Formatowanie karty usunie w sposób nieodwracalny pliki zapisane na karcie!!!
Wybór zakładki

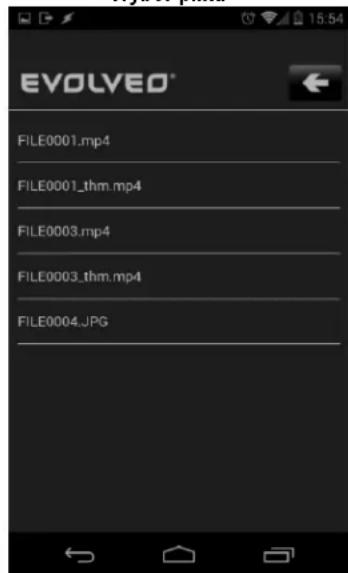

Wybór pliku

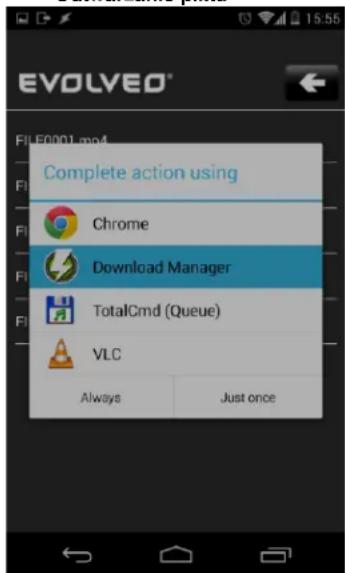

Odtwarzanie pliku

- Należy wybrać zakładkę np. 100MEDIA
- Następnie należy wybrać plik do odtwarzania – format JPG mają zdjęcia, format MP4 mają wideo
- Po wybraniu pliku pojawi się pytanie czy dokończyć zadanie. Do odtwarzania wideo zalecamy na przykład program VLC, do ściągania plików do telefonu można użyć na przykład Program Dovnload Manager. Wszystkie można znaleźć bezpłatnie w sklepie Google Play.
- Kamera tworzy 2 pliki wideo w czasie nagrywania. Pierwszy to oryginalny plik (FILE0001.mp4), drugi to jego zmniejszona wersja w rozdzielczości VGA (FILE0001.thm.mp4), która jest wygodniejsza w czasie streamowania z kamery na smartphone.
PL

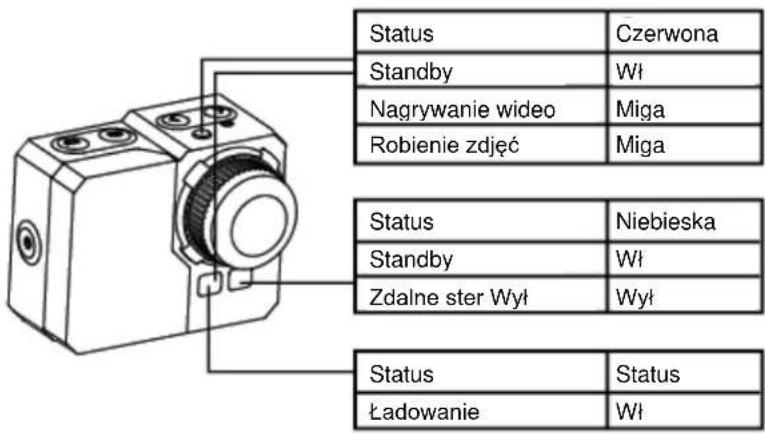

Tabela wskaźników LED

Ustawienia kamery:
| Wielkość zdjęć | 20M(16:9)14MP5MP |
| Samowyzwalacz | WYL/3/5/10/30/60 Sekund |
| Szybkość zapisu | WYL3 zdjęcia w ciągu sekundy5 zdjęć w ciągu sekundy10 zdjęć w ciągu sekundy10 zdjęć w ciągu 2 sekund |
| Zdjęcia automatyczne | WYL/1/3/5/10/30/60 Sekund |
| Datownik | WŁ / WYL |
| Jakość | Wysoka / Średnia / Niska |
Ustawienia wideo
| Wielkość wideo | NTSC 1080i 1920x1080 @60fpsNTSC 1080p 1920x1080 @30fpsNTSC 960p 1280x960 @30fpsNTSC 720p 1280x720 @60fpsNTSC 720p 1280x720 @30fpsNTSC 480p 848x480 @60fpsPAL 1080i 1920x1080 @50fpsPAL 1080p 1920x1080 @25fpsPAL 960p 1920x960 @25fpsPAL 720p 1280x720 @50fpsPAL 720p 1280x720 @25fpsPAL 480p 848x480 @50fps |
| Jakość | Wysoka / Średnia / Niska |
| Długość wideo | 5 Min. / 10 Min. / 15 Min. / 20 Min. / 30 Min. |
| Datownik | WŁ / WYŁ |
| Dual stream | WŁ / WYŁ |
| Przedział ujęć | WYŁ1 ujęcie co sekundę1 ujęcie co 2 sekundy1 ujęcie co 5 sekund1 ujęcie co 10 sekund1 ujęcie co 30 sekund1 ujęcie co 60 sekund |
| Wykrywanie ruchu | WYŁ /Wysoka czułość / Srednia czułość/Niska czułość |
| Pętla | WŁ / WYŁ (10 minut/plik wideo) |
| Głośność mikrofonu | WYŁ / 100% / 90% / 80% / 70% / 60% / 50%(Podst 80%) |
PL
Ustawienia
| Jęczyk | Angielski, Czeski, Polski, Węgierski, Rosyjski |
| Data | YYYY-MM-DD |
| Czas | HH:MM |
| Format wideo | PAL / NTSC |
| Automatyczne wyłączenie LCD | WYL / 30 Sekund / 1 Min. / 3 Min. / 5 Min. |
| Automatyczne wyłączenie | WYL / 3 Min. / 5 Min. / 10 Min. |
| Odwracane obrazu | WYL / 180 Stopni |
| Częstotliwość | 50Hz / 60Hz |
| Pomiar | Wielopunktowe / Środek / Jednopunktowe |
| ISO | Auto / 100 / 200 / 400 / 800 / 1600 |
| Balans bieli | Auto / Świetówka / Świarto dzieme / Pochmurna |
| Ustawienia kolorów | Nasycone / Naturalne |
| EV | -2.0 -1.7 -1.3 -1.0 -0.7 -0.3 0.0 +0.3 +0.7 +1.0 +1.3 +1.7 +2.0 |
| Dźwięk przycisków | WL / WYL |
| WIFI | WL / WYL |
| Format | Karla SD |
| Ustawienia podstawowe | |
| Aktualizacja Firmwaru | V 1.12 |
Tabela karty pamięci / Miejsca zapisu
Uzrządzenie jest kompatybiline z kartami microSD, microSDHC i microSDXC o pojemności 2GB, 4GB, 8GB, 16GB, 32GB i 64GB. Pomimo tego, że kamera obsługuje karty we wszystkich klasach szytkości to jednak do nagrywania filmów i zdjęć klatka po klatce należy użyć karty class 10 lub wyższej. Zalecamy używać kart zranych producentów oo zapewn niezawodność nagrań przy dużych wbracjach.
| Tryb | Rozdzielczość | 4GB | 8GB | 16GB | 32GB | 64GB |
| Ujęcia | 5M | 3945 | 7800 | 15600 | 31200 | 62400 |
| 14M | 1450 | 2900 | 5800 | 11600 | 23200 | |
| 20M(16.9) | 1440 | 2880 | 5760 | 11500 | 23000 | |
| Wideo | 1080i | 45min | 90 | 180 | 320 | 640 |
| 1080P | 50min | 100 | 200 | 400 | 800 | |
| 960P | 55min | 110 | 220 | 440 | 880 | |
| 720PH | 60min | 120 | 240 | 480 | 960 | |
| 720P | 85min | 170 | 340 | 680 | 1360 | |
| 480P | 90min | 180 | 360 | 720 | 1440 |
* Działa z class 6 i wyższą.
PL
Ładowanie baterii:
Ikonka baterii pokazuje gdy bateria jest wyładowana. Jeśli stan naładowania w czasie nagrywania osiągnie 0% to nagranie zostanie zapisane a kamera wyłączy się.
Ładowanie baterii:
- Należy podłączyć urządzenie do zasilania.
- Czerwona dioda LED będzie się świeciła ciągle przez cały czas ładowania.
- Czerwona dioda LED zgaśnie po pełnym naładowaniu baterii.
Aby w 100% naładować baterię przy użyciu ładowarki 500mA USB, potrzeba 4 godzin.
Z innymi ładowarkami czas ładowania może być inny.
W przypadku użycia baterii przed jej pełnym naładowaniem nie dojdzie do uszkodzenia urządzenia ani baterii.

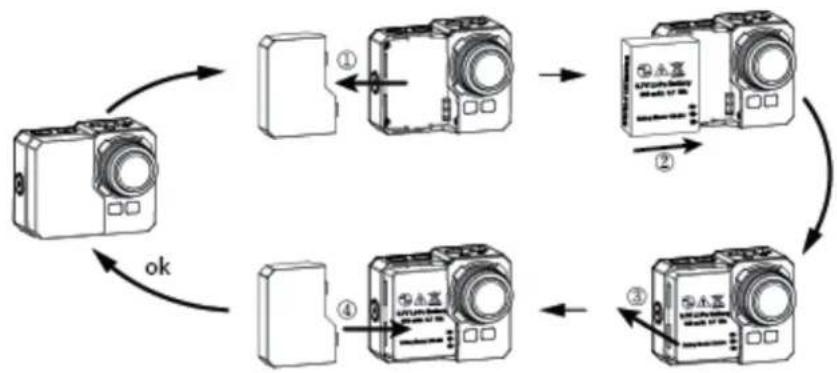

Aby wyjąć baterię:
-
Należy zdjąć pokrywę (na tylnej stronie kamery) w ten sposób, że palcem należy ją przesunąć w lewo.
-
Pokywa zostanie zdjęta a następnie należy wyjąć baterię przy pomocy paska baterii.

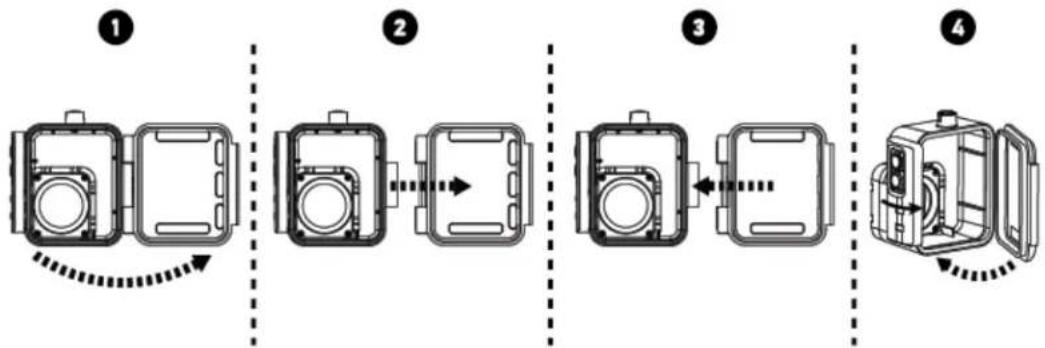

W zestawie z kamerą są dwa typy pokryw – wodoodporna i przepuszczająca dźwięk.


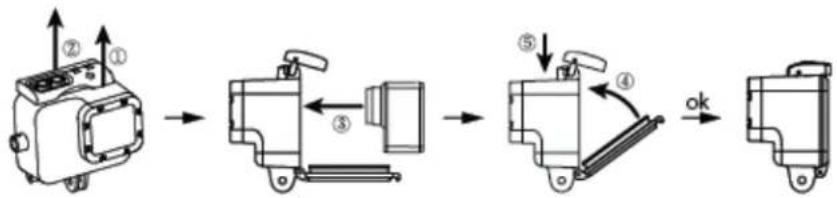

Etui wodoodporne chroni kamerę przy zanurzeniu aż do głębokości 60m.
W czasie deszczu lub w wodzie na obiektywie mogą się pojawić krople.
PL
Umieszczenie kamery w etui wodoodpornym:
Zdalne sterowanie:
- Należy włączyć kamerę, nacisnać przycisk migawki i przytrzymać go 3 sekundy, niebieska dioda się włączy/wyłączy.

- Należy nacisnąć i przytrzymać przycisk migawki przez 3 sekundy, zielona dioda się włączy.

- Niebieska LED WŁ
- Wskaźniki stanu LED
- Kamera WŁ/WYŁ
- Wideo
- Zdalne sterowanie foto WŁ/WYŁ
- Niebieska
- Czerwona
- Zielona
| Zdalne sterowanie WŁ / WYŁ | Należy nacisnąć i przytrzymać przycisk migawki przez 3 sekundy |
| Kamera WŁ/ WYŁ | Należy nacisnąć przycisk zasilania |
| Zrobienie zdjęcia | Należy nacisnąć przycisk migawki |
| Nagrywanie wideo | Należy nacisnąć przycisk wideo |
* Należy wyłączyć zarówno kamerę jak i zdalne sterowanie.
PL
Wskaźniki zdalnego sterowania
| Zielona | Włączone |
| Czerwona | Zdjęcia |
| Niebieska | Nagrywanie wideo |
| Czerwona | Ładowanie* |
* LED wyłączy się po pełnym naładowaniu baterii
Ochrona przed przedostaniem się cieczy do kamery:
- Gumowe uszczelki należy utrzymywać w czystości i dobrze je wysuszyć po każdym użyciu.
- Po użyciu w słonej wodzie, uszczelki należy wypłukać słodką woda.
- Uszczelki należy wysuszyć przed kolenym użyciem.
* Niedotrzymanie powyższych zaleceń może prowadzić do przedostania się wody do kamery i do uszkodzenia lub zniszczenia kamery. Takie uszkodzenia nie są objete gwarancją.
OSTRZEŻENIA ZWIĄZANE Z TEMPERATURA

Po dwóch godzinach ciągłego nagrywania kamera będzie gorąca i należy pozostawić ją do ostygnięcia.
Wystarczy chwilę poczekać przed kolejnym użyciem. Kamera ma również wbudowaną ochroną przed przegrzaniem.
V2.0
Zmiany techniczne i błędy zastrzeżone!
Produkty ze względu na rozwój technologiczny są ulepszane i zmieniane. Prosimy sprawdzić najnowsze informacje na stronie www.evolveo.eu.
