| Type de produit | Écran LED professionnel |
| Caractéristiques techniques principales | Résolution : 1920 x 1080 pixels, Taille : 46 pouces, Technologie d'affichage : LED |
| Alimentation électrique | AC 100-240V, 50/60Hz |
| Dimensions approximatives | 1026.5 x 596.1 x 56.5 mm |
| Poids | 18.5 kg |
| Compatibilités | Compatible avec divers systèmes d'exploitation et appareils via HDMI, VGA, USB |
| Type de batterie | Non applicable (écran alimenté par secteur) |
| Tension | 100-240V |
| Puissance | Consommation : 100W (max) |
| Fonctions principales | Affichage dynamique, mode portrait et paysage, gestion de contenu |

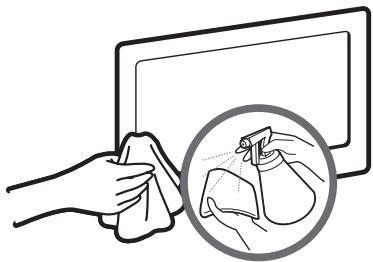

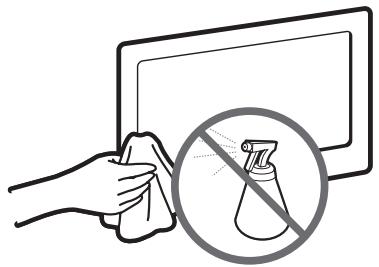

| Entretien et nettoyage | Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces disponibles sur demande auprès du service client |
| Sécurité | Conforme aux normes de sécurité CE, protection contre les surcharges électriques |
| Informations générales utiles | Idéal pour les environnements professionnels, garantie de 3 ans |
FOIRE AUX QUESTIONS - HE46A SAMSUNG
Questions des utilisateurs sur HE46A SAMSUNG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice HE46A - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HE46A de la marque SAMSUNG.

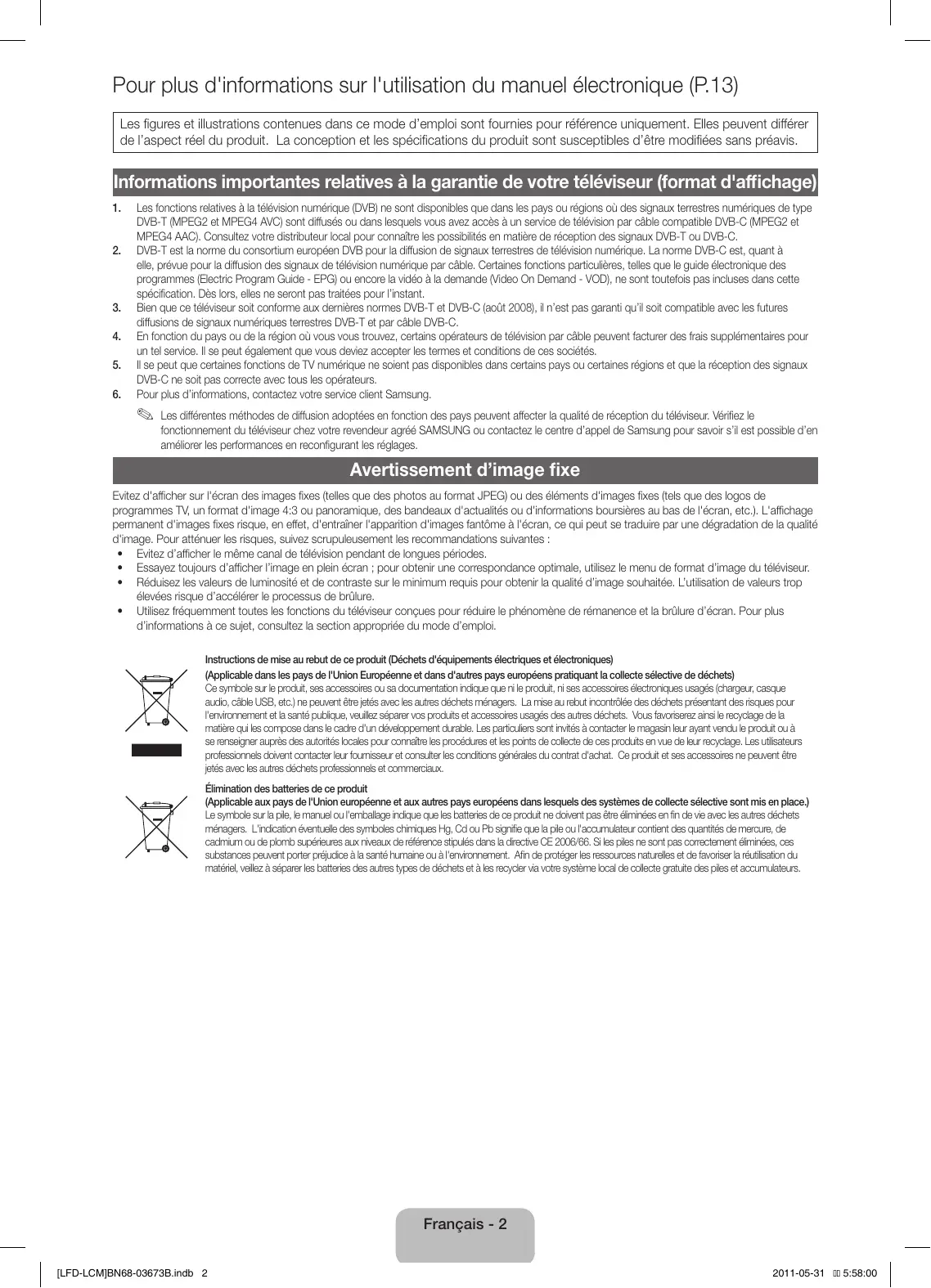

MODE D'EMPLOI HE46A SAMSUNG
Les figures et illustrations containes dans ce mode d'emploi sont fournies pour reference uniquement. Elles peuvent différer de l'aspect reel du produit. La conception et les specifications du produit sont susceptibles d'être modifiées sans préavis.
Informations importantes relatives à la garantie de votre téléviseur (format d'affichage)
- Les fonctions relatives à la télévision numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par cable compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez cette distributeur local pour connaître les possibités en matière de réception des signaux DVB-T ou DVB-C.
- DVB-T est la norme du consortium européen DVB pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est, quant à elle, prévue pour la diffusion des signaux de télévision numérique par cable. Certaines fonctions particulières, telles que le guidelectronique des programmes (Electric Program Guide - EPG) ou encore la video à la demande (Video On Demand - VOD), ne sont toutefois pas incluses dans cette Specification. Dés lors, elles ne seront pastraitées pour l'instant.
- Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (aout 2008), il n'est pas garanti qu'il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par cable DVB-C.
- En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par cable peuvent facturer des frais supplémentaires pour un tel service. Il se peut également que vous deviez accepter les termes et conditions de ces sociétés.
- Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs.
- Pour plus d'informations, contactez votre service client Samsung.
Les différences methodes de diffusion adoptees en fonction des pays peuvent afferer la qualite de reception du téléviseur. Verifiez le fonctionnement du téléviseur chez vous revendeur agree SAMSUNG ou contactez le centre d'applé de Samsung pour savoir s'il est possible d'en améliorer les performances en reconfigurant les réglages.
Avertissement d'image fixe
Evitez d'afficher sur l'écran des images fixes (telles que des photos au format JPEG) ou des éléments d'images fixes (teils que des logos de programmes TV, un format d'image 4:3 ou panoramicque, des bandeaux d'actualités ou d'informations boursières au bas de l'écran, etc.). L'affichage permanent d'images fixes risque, en effet, d'entrainer l' apparition d'images fantôme à l'écran, ce qui peut se traduire par une dégradation de la qualité d'image. Pour atteigner les risques, suivez scrupleusement les recommendations suivantes :
- Evitez d'afficher le même canal de télévision pendant de longues périodes.
- Essayez toujours d'afficher l'image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d'image du téléviseur.
Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d'image souhaitee. L'utilisation de valeurs trop elevées risque d'accélérez le processus de brûlle.
Utilisez frequentlyment toutes les fonctions du téléviseur conques pour réduire le phénomène de rémanence et la brûlle d'écran. Pour plus d'informations à ce sujet, consultez la section appropriée du mode d'emploi.
Instructions de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)
Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant la collecte sélective de déchets)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires eletroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent et resté jétés avec les autres déchets menagers. La mise au rebut incontrolé des déchets représentant risques pour l'environnement et la santé publique, veillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les utilisateurs professionnels doivent contacter leur fournisseur et consuluter les conditions générales du contrat d'achat. Ce produit et ses accessoires ne peuvent et resté jétés avec les autres déchets professionnels et commerciaux.
Élimination des batteries de ce produit
Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la pile, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas été éliminées en fin de vie avec les autres déchets ménagers. L'indication eventuelle des symboles chimiques Hg, Cd ou Pb signifie que la pile ou l'accumulateur contient des quantités de mercury, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les piles ne sont pas correctement éliminées, ces substances peuvent pointer préjudicia à la santé humaine ou à l'environnement. Afin de protégérer les ressources naturelles et de favoriser la réutilisation du matériel, veiliez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des piles et accumulateurs.
Accessories
Vérifiez que les éléments suivants sont inclus avec votre téléviseur. S'il manque des éléments, contactez votre revendeur.
La couleur et la forme des éléments peuvent varier en fonction du modele.
Les câbles qui ne se trouvent pas dans le contenu de l'emballage peuvent être achetés séparément.
ATTENTION: INSEREZ FERMEMENT DE MANIÈRE A CE QU'IL NE SE DETACHE PAS
- Télecommande et piles (AAA x 2)
Cable d'alimentation
-
Instructions d'utilisation
-
Chiffon de nettoyage
-
Carte de garantie
Anneau de support (4EA)
Cable D-Sub
Adaptateur de carte CI
Adaptateur composant / AV
Adaptateur Scart
Support du serre-cable
Des frais d'administration peuvent vous etre factures si :
(a) un technicien intervient à votre demande et que le produit ne compeote aucun défaut
(c.-à-d; si vous n'avez pas pris la peine de dire le présente manuel d'utilisation)
(b) vous amenez le produit dans un centre de réparation alors qu'il ne compte aucun défaut
(c.-à-d; si vous n'avez pas pris la peine de dire le présente manuel d'utilisation)
Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

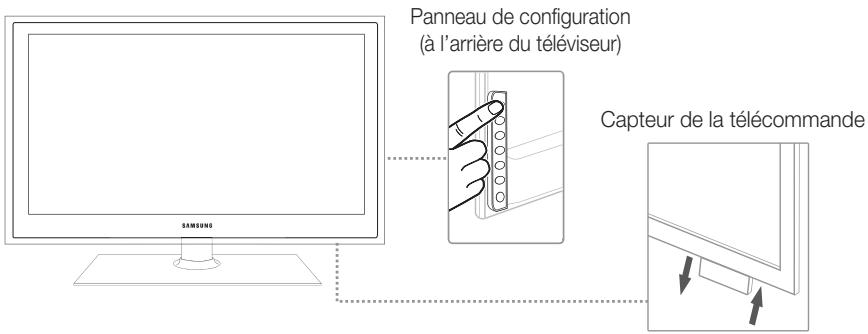

La couleur et la forme du produit peuvent varier en fonction du modele.
| Capteur de la télécommande | En tirant vers le bas la partie du téléviseur située en bas à droite, vous ferez apparaître le capteur de la télécommande. |
| Témoin d'alimentation | Clignote, puis s'arrête lorsque le téléviseur est allumé. S'allume en mode Veille. |
| SOURCE | Bascule entre toutes les sources d'entrée disponibles. Dans le menu à l'écran, utiliseze ce bouton de la même façon que le bouton ENTER de la télécommande. |
| MENU III | Affiche un menu à l'écran (ou OSD) représentant les fonctions de votre téléviseur. |
| + ▲ ▷ - | Permet de régler le volume. Dans le menu à l'écran, utiliser les boutons + ▲ ▷ - de la même façon que les boutons ▲ et ▷ de la télécommande. |
| △ ▼ ▲ ▼ | Permet de modifier les chaînes. Dans le menu à l'écran, utiliser les boutons △ ▼ ▲ ▼ de la même façon que les boutons ▼ et ▲ de la télécommande. |
| (Alimentation) | Permet d'allumer et éteindre la télévision. |
Mode Veille
Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). L'appareil consomme toujours une petite quantite d'énergie, même lorsque le bouton marche/arrêt est en position Off. Il est préféable de débrancher le cordon d'alimentation.
Présentation de la télécommande
Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons Power, Channel et Volume.
Permet d'allumer et eteindre la télévision.
Appuyez pour atteindre les chaînes directement.
Choisissez Teletext Activé, Double, Mix ou ARRET.
Permet de régler le volume.
Permet d'afficher le menu principal à l'écran.
Affiche les fonctions Mon contenu,
Regarder la TV et Source.
Permet de selectionner rapidement les fonctions fréquement utilisées.
Permettent de selectionner des éléments de menu à l'écran et de modifier les valeurs des menus.
Permet de revenir au menu précédent.
Boutons utilisés dans les menus Listedes chaînes, Gestion chaînes, Mon contenu, Réseau, AllShare™ etc.
Ces boutons ont des fonctions spécifiques.
Pour plus d'informations, reportez-vous au manuel électronique.
Permet d'afficher et de selectionner les sources video disposibles.
Permet de sélectionner directement le mode HDMI.
Permet de revenir à la chaine précédente.
Permet de couper temporairement le son.
Permet de changer de chaîne.
Affiche la liste des chaînes à l'écran.
Permet d'afficher le Guide électronique des programmes (EPG).
Permet d'afficher des informations sur l'écran du téléviseur.
Permet de quitter le menu.
P.MODE: permit de selectionner le mode image.
SRS: selectionne le mode TruSurround HD.
DUAL I-II: permet de sélectionner le mode son Dual.

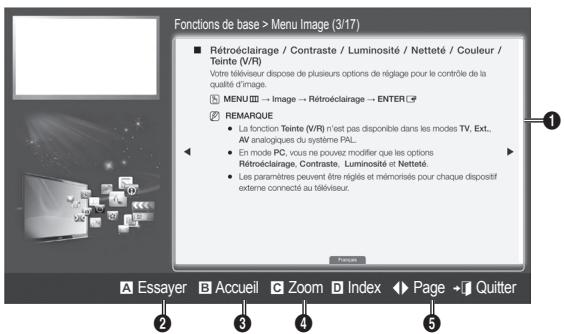

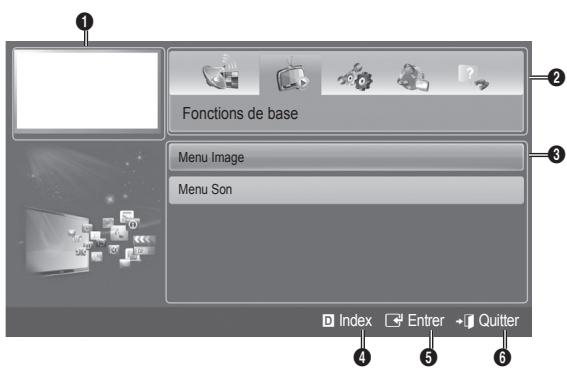

E-MANUAL: affiche le Guide e-Manual.
P.SIZE: permet de sélectionner le format de l'image.
AD: selection de la description audio.
(Non disponible dans tous les pays)
SUBT.: permet d'afficher les sous-titres numériques.
Installation des piles (type de pile: AAA)

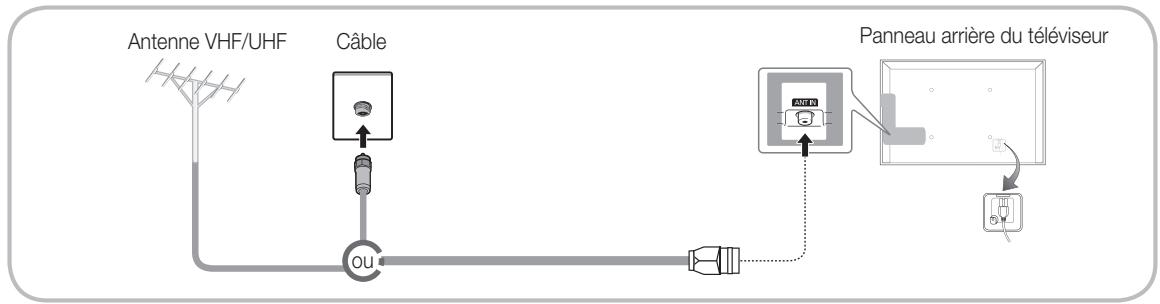

Raccordement à une antenné
Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s'effectuent de manière automatique.
Prérglage: connexion du cable d'alimentation et de l'antenne.
Plug & Play (configuration initiale)
Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s'affichent pour vous aider à configurer les réglages de base. Appuyez sur le bouton POWER Ⓞ. Plug & Play est disponible uniquement si la source Entrée est définie sur TV.
Pour revenir à l' étape précédente, appuyez sur le bouton rouge.
| 1 | Choix d'une langue | Appuyez sur le bouton ▲ ou ▼, puis sur ENTER □. Sélectionnez la langue de votre可以选择 pour le menu à l'écran. |
| 2 | Sélection du mode Enr. démo ou Util. domicile | Appuyez sur le bouton ▲ ou ▲, puis sur ENTER □. Sélectionnez le mode Util. domicile. Le mode Enr. démo est prévu pour un usage en magasin. Pour rétablier les paramètres du téléviseur de Enr. démo à Util. domicile (standard): appuyez sur le bouton Volume du téléviseur. Lorsque le menu OSD du volume s'affiche, appuyez pendant 5 secondes sur le bouton MENU. Enr. démo est disponible uniquement pour une exposition en magasin. Si vous Sélectionnez cette option, plusieurs fonctions ne sont pas disponibles. Sélectionnez Util. domicile lorsque vous regardez le téléviseur à la maison. |
| 3 | Sélection d'un pays | Appuyez sur le bouton ▲ ou ▼, puis sur ENTER □. Sélectionnez le pays de votre可以选择. Après la Sélection du pays dans le menu Pays, certains modèles peuvent demander, en plus, le code PIN. Lors de l'entrée du code PIN, 0-0-0-0 n'est pas disponible. |
| 4 | Réglage du Mode Horloge | Réglez le Mode Horloge automatiquement ou manuellement. |
| 5 | Sélection d'une antenné | Appuyez sur le bouton ▲ ou ▼, puis sur ENTER □. Sélectionnez Hertzien (Numér. et Anal. / Numérique / Analogique) ou Câble (Numér. et Anal. / Numérique / Analogique) |
| 6 | Sélection d'une chaine | Appuyez sur le bouton ▲ ou ▼, puis sur ENTER □. sélectionnez la source de chaîne à mémoriser. Lors du réglage de la source d'antenne sur Câble, une fenêtre s'affiche pour vous permettre d attribuer des valeurs numériques (féquences) aux chaines. Pour plus d'informations, reportez-vous à Canal → Recherche automatique. Appuyez sur le bouton ENTER □ à tout moment pour interrompre la mémorisation. |
| 7 | Profitez de votre téléviseur. | Sélectionnez Regarder TV. Appuyez sur le bouton ENTER □. Si vous sélectionnez Paramètres réseau, paramétrz le réseau. Pour plus d'informations, reportez-vous à la section "Réseau" du manuel électronique. |
Si vous souhaitez réinitialiser cette fonction...
Sélectionnez Système - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0". Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN.
Voudevez de nouveau selectionner Plug & Play (MENU Systeme) chez you, bien que you l'ayez déjà fait en magasin.
Si you've oublié le code PIN, appuyez sur les boutons de la télécommande dans l'ordre suivant, ce qui a pour effet de le réinitialiser sur "0-0-0-0": MUTE 8 2 4 POWER (Marche).
Periphériques disponibles : DVD, Lecteur Blu-ray, décodeur cable HD, récepteur satellite HD (boîtier décodeur), magnétoscope, système audio numérique, amplificateur, home céna DVD, PC

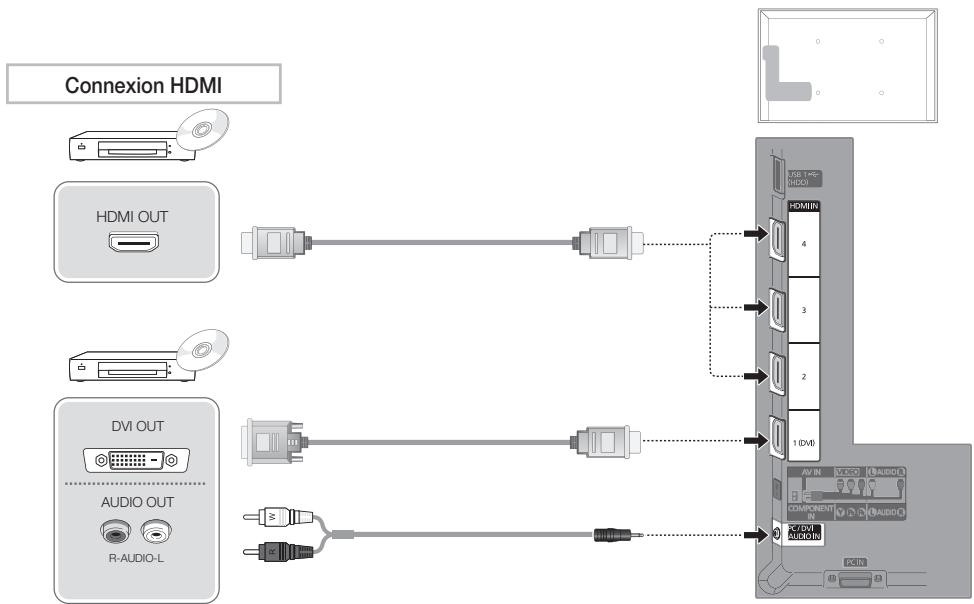

Utilisation d'un cable HDMI/DVI : connexion HD (jusqu'à 1080p)
HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN
- Pour une(Meilleure qualite d'image et de son, effectuez la connexion au moyen d'un cable HDMI.
-
Un cable HDMI prend en charge les signaux video et audio numériques, et ne nécessite aucun cable audio.
-
Pour connecter le télévisur à un apparéil numérique dépourvu de sortie HDMI, utilisez une prise HDMI/DVI et des cables audio.
-
Il se peut que l'affichage soit médiocre, voire inexistant, ou que le son soit de mauvaise qualité si un périhérique externe connecté au téléviseur utilise un mode HDMI d'une ancienne version. Dans ce cas, demandez au fabricant du périhérique externe de vous communiquer la version HDMI et, dans l'hypothèse où elle serait absolète, demandez-lui une mise à niveau.
- Veillez à utiliser un cable HDMI de maximum 14 mm de diamètre.
- Veiliez également à acheter un cable HDMI certifié. Dans le cas contraire, il se peut que l'écran n'affiche aucune image ou qu'une erreur de connexion se produit.
- Il est recommendé d'employer un cable HDMI haut débit de base ou un cable possédant une fiche Ethernet. Ce produit ne prend pas en charge la fonction Ethernet via HDMI.

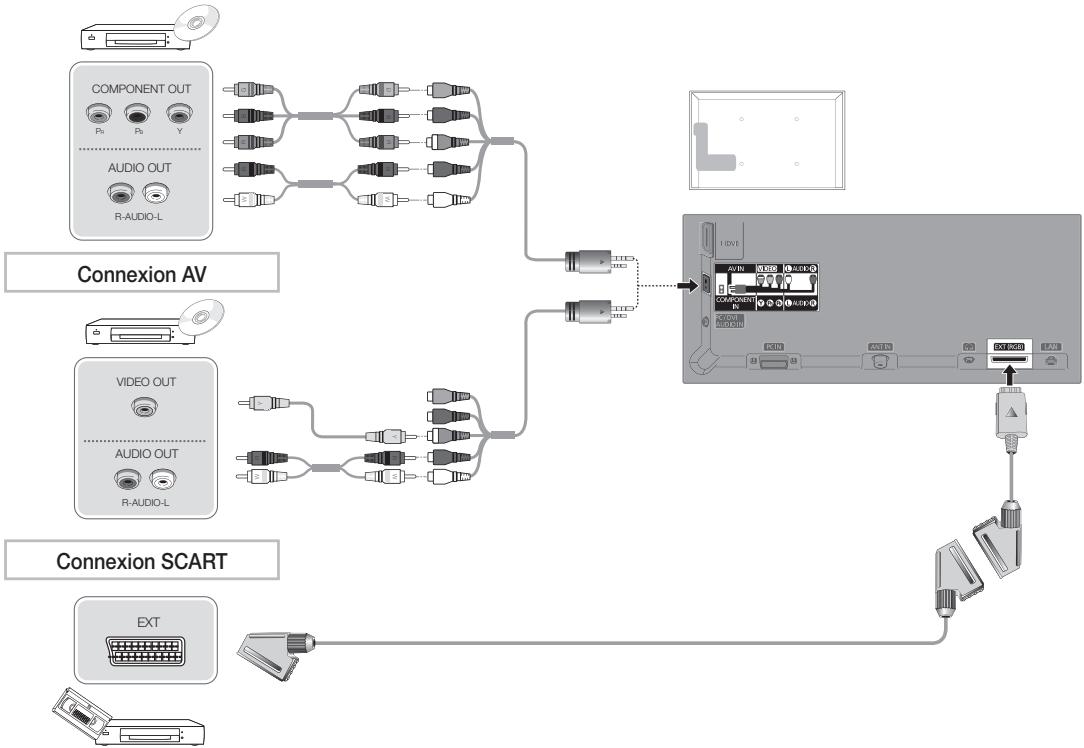

Connexion à composantes
Utilisation d'un cable Composante (jusqu'à 1080p) ou Audio / Video (480i uniquement) et utilise d'un cable Péritel
En mode Ext., la sortie DTV prend uniquement en charge les signaux audio et video MPEG SD.
Pour obtenir une qualité d'image optimale, il est préférible d'opter pour la connexion Composante (plutôt que la connexion A/V).
Périphériques disponibles : système audio numérique, amplificateur, système home cinema DVD

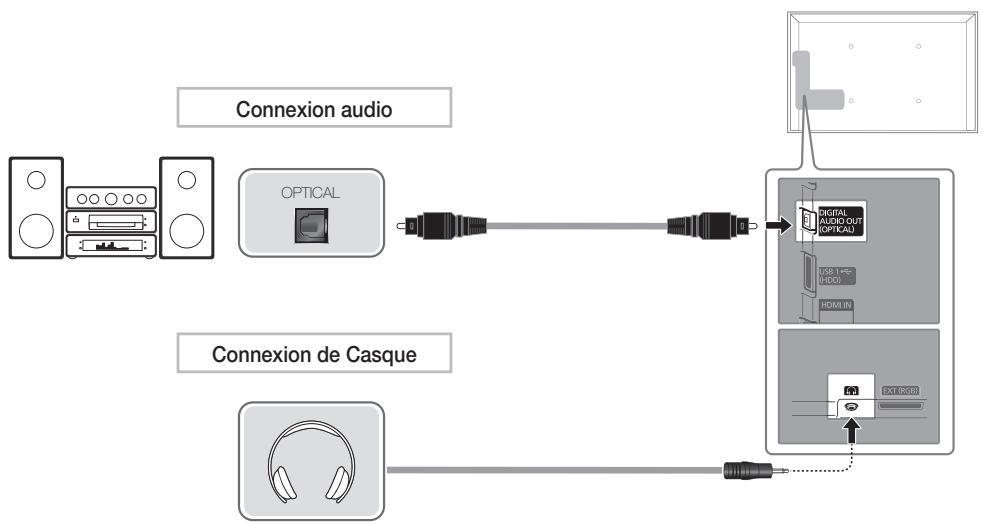

Utilisation d'un cable optique (numérique) ou d'une sortie casque
- Lorsqu'un système audio numérique est connecté à la prise DIGITAL AUDIO OUT (OPTICAL), diminué le volume du télévisuer et du système.
- Le mode audio 5.1 est disponible uniquement si le téléviseur est relié à un dispositif externe prénant en charge ce mode.
- Lorsque le récepteur (home cinema) est activé, vous pouvez écouter le son sortant de la prise optique du télévisueur. Lorsque le télévisueur reçoit un signal DTV, il envoie du son 5.1 canaux au récepteur du système home cinema. Si la source est un composant numérique (par exemple, un lecteur DVD, un lecteur Blu-ray, un décodeur cable ou un récepteur satellite) connecté au télévisueur en HDMI, le récepteur home cinema émet unquipment du son sur 2 canaux. Pour obtenir du son en mode 5.1 canaux, connectez directement la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-Ray, du décodeur cable ou du décodeur satellite à un amplificateur ou un système home cinema.
Ecouteurs : vous pouvez brancher vos écouteurs sur la prise casque du téléviseur. Lorsque le casque est branché, les enceintes intégrées n'émettent plus de son.
- La fonction Son peut être limitée lorsqu'elles sont connectés au téléviseur.
- Le volume des écouteurs et celui du téléviseur sont régés séparément.

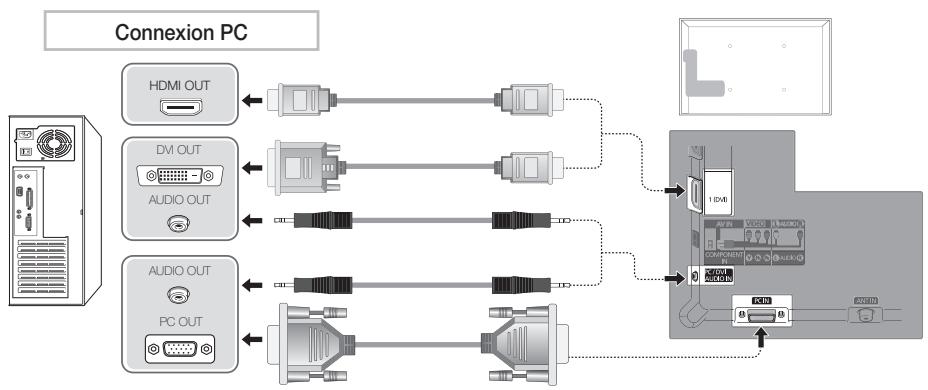

En fonction du PC, la connexion à l'aide du cable HDMI peut ne pas être prise en charge.
Un cable HDMI prend en charge les signaux video et audio numériques, et ne nécessite aucun cable audio.
Modes d'affichage (Entrées D-Sub et HDMI/DVI)
La resolution optimale est de 1920 X 1080 a 60 Hz.
| Mode | Résolution | Fréquence horizontal (kHz) | Fréquence verticalie (Hz) | Fréquence d'horloge pixels (MHz) | Polarité de synchronisation (H/V) |
| IBM | 640 x 350 | 31.469 | 70.086 | 25.175 | +/- |
| 720 x 400 | 31.469 | 70.087 | 28.322 | -/+ | |
| MAC | 640 x 480 | 35.000 | 66.667 | 30.240 | -/- |
| 832 x 624 | 49.726 | 74.551 | 57.284 | -/- | |
| 1152 x 870 | 68.681 | 75.062 | 100.000 | -/- | |
| VESA DMT | 640 x 480 | 31.469 | 59.940 | 25.175 | -/- |
| 640 x 480 | 37.861 | 72.809 | 31.500 | -/- | |
| 640 x 480 | 37.500 | 75.000 | 31.500 | -/- | |
| 800 x 600 | 37.879 | 60.317 | 40.000 | +/+ | |
| 800 x 600 | 48.077 | 72.188 | 50.000 | +/+ | |
| 800 x 600 | 46.875 | 75.000 | 49.500 | +/+ | |
| 1024 x 768 | 48.363 | 60.004 | 65.000 | -/- | |
| 1024 x 768 | 56.476 | 70.069 | 75.000 | -/- | |
| 1024 x 768 | 60.023 | 75.029 | 78.750 | +/+ | |
| 1152 x 864 | 67.500 | 75.000 | 108.000 | +/+ | |
| 1280 x 1024 | 63.981 | 60.020 | 108.000 | +/+ | |
| 1280 x 1024 | 79.976 | 75.025 | 135.000 | +/+ | |
| 1280 x 800 | 49.702 | 59.810 | 83.500 | -/+ | |
| 1280 x 800 | 62.795 | 74.934 | 106.500 | -/+ | |
| 1280 x 960 | 60.000 | 60.000 | 108.000 | +/+ | |
| 1360 x 768 | 47.712 | 60.015 | 85.500 | +/+ | |
| 1440 x 900 | 55.935 | 59.887 | 106.500 | -/+ | |
| 1440 x 900 | 70.635 | 74.984 | 136.750 | -/+ | |
| 1680 x 1050 | 65.290 | 59.954 | 146.250 | -/+ | |
| VESA DMT / DTV CEA | 1920 x 1080p | 67.500 | 60.000 | 148.500 | +/+ |
REMARQUE
- Dans le cas d'une connexion avec cable HDMI/DVI, vous doivent utiliser la prise HDMI IN 1(DVI).
Le mode entrelacé n'est pas pris en charge. - Le téléviseur peut fonctionner de façon anormale si le format video sélectionné n'est pas standard.
- Les modes Séparé et Composite sont pris en charge. Le mode SOG (Sync On Green) n'est pas pris en charge.
Changement de la source d'entrée
Liste Source
Permet de selectionner le téléviseur ou d'autres sources d'entrée externes (telles qu'un lecteur DVD, un lecteur Blu-ray, un décodeur cable ou un récepteur décodeur) connectées au téléviseur.
TV / Ext. / PC / AV / Composant / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare
Les entrées connectées sont mises en surbrillance dans la Liste Source.
Pour afficher les périhériques connectés uniquement, accédez à la fonction Connecté à l'aide du bouton ou.
Ext. et PC restent toujours actifs.
Si les peripheriques externes connectés ne sont pas mis en surbrillance, appuyez sur le bouton rouge. Le téléviseur lance une recherche des peripheriques connectés.
Utilisation de la fonction Modif. Nom
Dans Source, appuyez sur le bouton TOOLS. Vous pouvez ensuite définir le nom de la source d'entrée externe de votrechioix.
VCR / DVD / Decodeur Cab. / Decodeur sat. / Decodeur PVR / Récepteur AV / Jeu / Caméscope / PC / DVI PC / Periph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Nommez le péripérique connecté aux prises d'entrée pour faciliter la sélection de la source d'entrée.
Lorsque you connectez un PC au port HDMI IN 1(DVI) avec un cable HDMI, you vez definir le téléviseur en mode PC sous Modif. Nom.
Lorsque you connectez un PC au port HDMI IN 1(DVI) avec un cable HDMI vers DVI, you nevez defirn le taveliseur en mode DVI PC sous Modif. Nom.
Lorsque you connectez un periphérique AV au port HDMI IN 1(DVI) avec un cable HDMI vers DVI, vous nez definir le téléviseur en mode Periph. DVI sous Modif. Nom.
Informations
Yououpouvezafficherdesinformationsdétailléesseurperiphériqueextrésionné.
Pour obtenir la meilleure connexion cablee possible avec cet appariel, utilisez des cables dont le diametre ne depasse pas la valeur maximale indiquee ci-dessous.
- Epaisseur maximale: 0,55 pouce (14 mm)
Connexion à un port COMMON INTERFACE
Connexion de l'adaptateur de carte CI
Connectez l'adaptateur comme indiqué sur la droite.
Pour connecter l'adaptateur de carte Cl, procedez comme suit :
Assurez-vous d'avoir connecté l'adaptateur avant de fixer le téléviseur sur un mur.
- Insérez l'adaptateur de carte Cl dans les deux trough du produit 1
Deux troussont presents à l'arrière du téléviseur. Ilssont situés à proximé du port COMMON INTERFACE.
- Reliez l'adaptateur de CARTE Cl au port COMMON INTERFACE.
- Insérez la "CARTE Cl ou Cl+".
Utilisation de la "CARTE Cl ou Cl+
Pour regarder les chaines payantes, la carte Cl ou Cl + doit etre inseree.
- Si vous ne l'insérez pas, certaines chaînes afficheront le message "Signal brouille".
- Les informations de parage contenant un nombre de téléphone, l'ID de la carte Cl ou Cl+, l'ID de l'hôte et d'autres informations s'afficheront après 2 ou 3 minutes. Si un message d'erreur s'affiche, contactez vous fournisseur de service.
- Lorsque la configuration des informations sur les canaux est terminée, le message "Mise à jour terminée" s'affiche, indiquant que la liste des chaînes est mise à jour.
REMARQUE
- Vous doivent regardier une "Carte Cl ou Cl+,"以及其他 d'un cablo-opérateur local.
- Lorsque vous sortez la "Carte Cl ou Cl+", tirez-la délicatement avec vos doigs. Une chute pourrait l'endommager.
- Insert the "CI or CI+ CARD" that supports the current antenna settings.
- L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modele.
La "Carte Cl ou Cl+'' n'est pas prise en charge dans certains pays et certaines regions ; vérifie auprès de votre revendeur agreé. - Si vous rencontres des problèmes, contactez le prestataire de service.
- Insérez la carte d'interface commune (CI ou CI+ CARD), qui prend en charge les paramètres actuels de l'antenne. L'image sera déformée, voire invisible.
Connexion réseau
Vou puez configurer votre televiseur de telle sote qu'il puisse acceder a Internet par le biais de vour reseau local (LAN) a I'aide d'une connexion cablee ou sans fil.

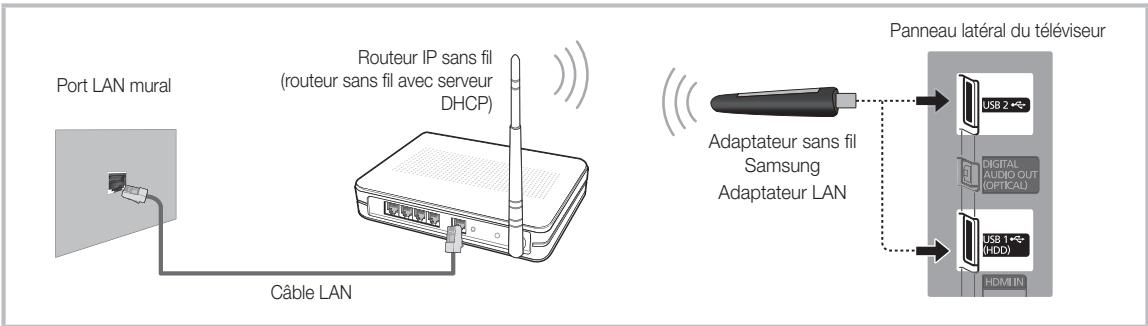

Connexion réseau - Sans fil
Voupouez connecter vo televiseur au reseau local par le biais d'un routeur ou d'un modem sans fil standard. Pour you connecter sans fil, you've zu prealable connecter un adaptateur LAN sans fil Samsung ("Samsung Wireless LAN Adapter") (WIS09ABGN, WIs09ABGN2, WIs10ABGN - vendus separation) au port USB à l'arriere du taveliseur. Voir I'illustration cidesous.
L'adaptateur LAN sans fil de Samsung est vendu séparément, et est disponible auprès de certains revendeurs et sur les sites de commerce électronique. Cet adaptateur prend en charge les protocôles de communication IEEE 802.11a/b/g n. Samsung vous conseille d'utiliser le protocole IEEE 802.11n. Si vous lisze une video sur une connexion réseau, des saccades risquent d'apparaitre.
La plupart des reseaux sans fil disposent d'un système de sécurité nécessitant l'accès de péripériques au réseau à un point d'accès ou un routeur sans fil (généralement un routeur IP sans fil) pour transmettre un code de sécurité crypté appelé code de sécurité ou clé d'accès.
Si le mode Pure High-throughput (Greenfield) 802.11N est selectionné et que le type de cryptage est défini sur WEP, TKIP ou TKIP-AES (WPS2Mixed) pour votre routeur sans fil, les téléviseurs Samsung ne prendront pas en charge la connexion, conformément aux nouvelles specifications de certification Wi-Fi.

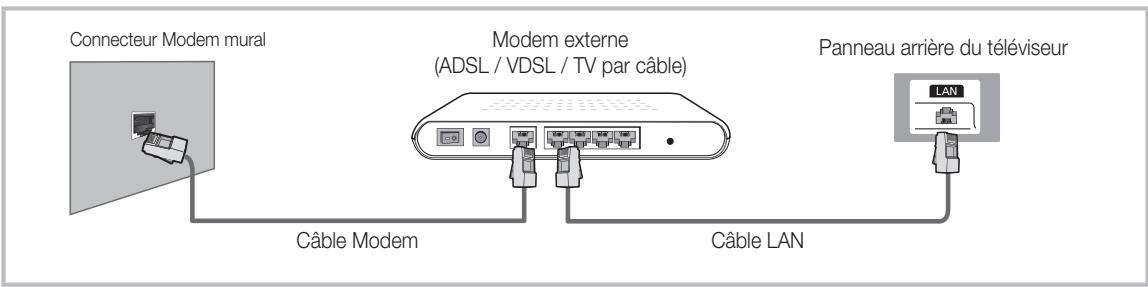

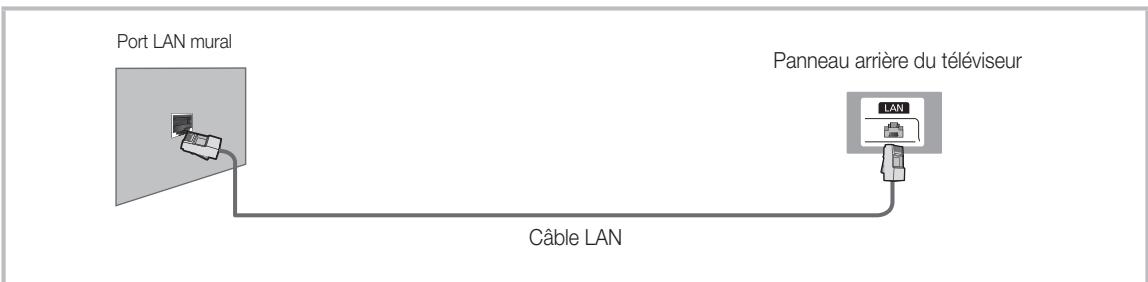

Connexion réseau - Câble
Il existe deux façon principales de connecter votre téléviseur à votre réseau à l'aide d'un cable, en fonction de votre configuration réseau. De la manière illustrée ci-dessous :
Une vitesse de réseau inférieure à 10 Mbit/s n'est pas prise en charge.
Consultation du e-Manual
Vous trouvez des instructions sur les caractéristiques de votre téléviseur dans le e-Manual de ce dernier. Pour l'utiliser, appuyez sur le bouton E-MANUAL de votre télécommande. Déplacez le curseur à l'aide des boutons Haut/Bas/Gauche/Droite afin demettre en surbrillance une catégorie, puis une rubrique. Appuyez ensuite sur le bouton ENTER. Le e-Manual affiche la page souhaitée.
You pouze également y acceder via le menu :
MENU Assistance e-Manual ENTER
Pour revenir au menu principal du e-Manual, appuyez sur le bouton E-MANUAL de la télécommande.
La fonction Essayer n'est pas directement disponible si le téléviseur est défini avec une source d'entrée externe.
Affichage
1 Video, programme télévisé, etc actulement affché.
2 Lieste des catégories. Appuyez sur le bouton ou pour selectionner la catégorie de votrechioix.
3 Affiche la liste des sous-menus. Utilisez les touches fléchéées de votre télécommande pour déplacer le curseur. Appuyez sur le bouton ENTER pour sélectionner le sous-menu de votre choix.
4 Bleu (Index): affiche l'écran d'index.
5 Entrer : sélectionne une catégorie ou un sousmenu.
6 Quitter: permutation de quitter le e-Manual.
Comment basculer entre une rubrique du e-Manual et le(s) menu(s) correspondant(s) affiché(s) à l'écran
Cette fonction n'est pas disponible dans certains menus.
Méthode 1
- Si vous souhaitez utiliser le menu correspondant à une rubrique du e-Manual, appuyez sur le bouton rouge afin de sélectionner l'option Essayer.
- Pour revenir à l'écran du e-Manual, appuyez sur le bouton E-MANUAL.
Méthode 2
- Appuyez sur le bouton ENTER lorsqu'une rubrique s'affiche. Le message "Exécuter?" s'affiche. Sélectionnez Oui, puis appuyez sur le bouton ENTER La fenêtre des menus à l'écran s'affiche.
- Pour revenir à l'écran du e-Manual, appuyez sur le bouton E-MANUAL.
Utilisation du mode Zoom
Retroéclairage / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R)
Votte télévisser dispose de plusieurs options de réglage pour le contrôle de la qualité d'image.
MENU →Image→Retroeclairage→ENTER
REMARQUE
- La fonction Teinte (V/R) n'est pas disponible dans les modes TV, Ext. AV analogiques du système PAL.
En mode PC, vous ne pouvez modifier les options Rétroéclairage, Contraste, Luminosité et Nettété. - Les paramètres peuvent être régés et mémorisés pour chaque dispositif
Move Return
Zone de contenu : Inclut le contenu d'une rubrique, si vous avez selectionné un sous-menu. Pour acceder à la page précédente ou suivante, appuyez sur le bouton /
2 Essayer: affiche le menu à l'écran, associé à la rubrique. Pour revenir à l'écran du e-Manual, appuyez sur le bouton E-MANUAL.
3 Accueil: permiet d'acceder à l'écran d'accueil du e-Manual.
4 Zoom: Magnifies a screen. Pour parcourir l'écran agrandi, utilisez les boutons / .
(5) (Page): permet de passer à la page précédente ou suivante.
Selectionnez l'option Zoom souhaïée, puis appuyez sur ENTER pour agrandir l'écran. Pour parcourir l'écran agrandi, utilisez le bouton ▲ ou ▼.
Pour revenir à un affichage normal de l'écran, appuyez sur le bouton RETURN.
Recherche d'une rubrique dans la page d'index
- Pour rechercher une rubrique, appuyez sur la touche fléchée vers la gauche ou la droite afin de Sélectionner une dette, puis appuyez sur ENTER. L'index affiche la liste des rubriques et des mots-clés comme par la dette sélectionnée.
- Appuyez sur la touche fléchée vers le haut ou le bas afin de selectionner une rubrique ou un mot-clé, puis appuyez sur le bouton ENTER.
- La page du e-Manual s'affiche avec la rubrique concernée.
Pour fermer l'écran Index, appuyez sur le bouton RETURN.
Les éléments du support mural (vendus séparément) permettent de fixer le téléviseur au mur.
Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec les éléments du support mural. Faites appel à un technicien pour installer la fixation murale.
Si vous choisissez d'effectuer vous-même l'installation murale, Samsung Electronics ne saurait être tenue responsable des évventuels dommages matériels ou des éventuelles blessures dont vous, ou d'autres personnes, pouriez être victimes.
\section*{Caracteristiques du kit de fixation murale (VESA)}
Cas A. Installation du dispositif de fixation murale SAMSUNG
Cas B. Installation du support mural d'un autre fabricant
Le kit de fixation murale est vendu séparation.
Installez Your fixation murale sur un mur solide perpendicular au sol. Si vous souhaitez la fixer sur d'autres matieres aux de construction, veillez prende contact avec sua revendeur le plus proche. Si vous l'installez au plafond ou sur un mur non croit, la fixation risque de tomber et de provoquer de graves blessures.
REMARQUE
- Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous.
- Le kit de fixation murale s'accompagne d'un manuel d'installation détaillé et de toutes les pieces nécessaires au montage.
N'tilisez pas de vis plus longues que la dimension standard, car elles pourraient endommager l'intérieur du téléviseur. - N'utilisez pas de vis non conformes aux specifications des vis VESA standard.
- Pour les fixations murales non conformes aux specifications des vis VESA standard, la longueur des vis peut varier, selon leurs caractéristiques.
- Ne serrez pas trop les vis ; cela pourrait, en effet, endommager le produit ou provoquer sa chute, entraînant des blessures. Samsung ne peut être tenue responsable de ce type d'accident.
Samsung ne peut etre tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l'utilisation d'une fixation murale non-VESA ou non specifiée, ou si l'utiliseur ne suit pas les instructions d'installation du produit. - Lors du montage, l'inclinaison du téléviseur ne doit pas dépasser 15 degrés.
| Famille de produits | pouces | Spéc. VESA (A * B) | Vis standard | Quantité |
| Téléviseur-LED | 32~40 | 200 X 200 | M8 | 4 |
| 46~55 | 400 X 400 |
N'installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risquieriez de vous électrocuter.
Résolution des problèmes
En cas de problème, consultez d'abord la liste des problèmes potentiels et des solutions. Si aucune de ces astuces de dépannage ne s'auploque à votre problème, rendez-vous sur le site www.samsung.com, puis cliquez sur Assistance ou contactez le service clientèle de Samsung.
| Problèmes | Solutions et explications |
| Le téléviseur ne s'allume pas. | • Vérifié que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le téléviseur. • Vérifié que la prise murale est opérationnelle. • Essayez d'appuyer sur le bouton POWER du téléviseur pour vous assurer que le problème n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après. |
| Aucune image/védo n'est affichée. | • Vérifié le raccordement des cables (retirez tous les cables connectés au téléviseur et aux apparciels externes, puis rebranchez-les). • Réglez les sorties video de votre péripérique externe (décodeur cable/boîtier décodeur, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur. Par exemple, si la sortie d'un péripérique externe est HDMI, vousdez étabir une connexion avec une entrée HDMI du téléviseur. • Vérifié que les apparciels connectés sont sous tension. • Veillez à sélectionner la source appropriée du téléviseur en appuyant sur la touche SOURCE de la télécommande. • Redémarrez le péripérique connecté en rebranchant le cable d'alimentation du péripérique. |
| La télécommande ne fonctionne pas. | • Vérifié que la polarité (+/-) des piles de la télécommande est respectée. • Nettoyez la lentille de la télécommande. • Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8 m. |
| La télécommande du décodeur cable /boîtier décodeur ne permet pas d'allumer ou d'éteindre le téléviseur, ni de régler le volume. | • Programmez la télécommande du décodeur cable/boîtier décodeur de telle sorte qu'elle puisse commander le téléviseur. Consultez le mode d'emploi du décodeur cable/boîtier décodeur pour obtenir le code du téléviseur SAMSUNG. |
Vou puez maintainir voe teliseur dans des conditions optimes en le mettant a niveau avec le dernier micrologiciel (samsung.com -> Assistance -> Telechargesments) par le biais d'un periphérique USB.
Ce téléviseur LED TFT est équipé d'un écran constitué de sous-pixels dont la fabrication nécessite une technologie sophistiquée. Il se peut toutefois que quelques points clairs ou sombres apparaisent à l'écran. Ils n'ont aucune incidence sur la performance du produit.
Licens
TheaterSound
DIGITAL PLUS
PULSE
2.0+Digital Out
HD
Listedes fonctions
Interface numérique et réseau excellents : Avec un synthoniseur numérique HD intégré, le visionnage des émissions HD sans abonnement ne nécessite pas de décodeur cable/recepteur satellite (boitier décodeur).
Mon contentu
You per met de lre des fichiers audio et des images sauvegardés sur un péripérisque USB.
AllShareTM
AllShare™ connecte votre téléviseur et vos téléphones portables/appareils Samsung compatibles via un réseau.
Anynet+ (HDMI-CEC)
Vous peut de controller tous les appareils Samsung connectés compatibles Anynet+ à l'aide de votre télécommande Samsung.
Stockage et entretien
Si vous enlevez l'autocollant appliqué sur l'écran du téléviseur, éliminez les traces puis nettoyez le téléviseur.
Ne vaporisez pas d'eau ni d'agent nettoyant directement sur le produit. Tout liquide qui entre dans le produit peut engendrer une défaillance, un incendie ou une électrocution.
Nettoyez le produit à l'aide d'un chiffon doux imprégné d'une petite quantité d'eau.
Specifications
| Résolution de l'affichage | 1920 x 1080 | |
| Conditions ambantes | ||
| Température en service | 0°C à 40°C (50°F à 104°F) | |
| Humidité en fonctionnement | 10% à 80%, sans condensation | |
| Température de stockage | -20°C à 45°C (-4°F à 113°F) | |
| Humidité sur le lieu de stockage | 5% à 95%, sans condensation | |
| Système TV | Analogue: B/G, D/K, L, I (en fonction du pays sélectionné) Numérique: DVB-T/DVB-C | |
| Système de couleur/vidéo | Analogue: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Numérique: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 | |
| Système Sonore | BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC | |
| HDMI IN | Vidéo: 1080 24p, 1080p, 1080i, 720p, 576p, 480p Audio: PCM linéaire sur deux voies 32/44.1/48kHz, 16/20/24bits. | |
| Socle orientable (Gauche / droite) | -20° ~ 20° | |
| Nom du module | HE40A | HE46A |
| Screen Size | 40 pouce | 46 pouce |
| Son (Sorting) | 10 W X 2 | |
| Dimensions (L x P x H) | ||
| Corps | 921,2 X 29,9 X 536,1 (mm) | 1056,3 X 29,9 X 612,3 (mm) |
| Poids | 10,5 kg | 12,5 kg |
La conception et les specifications peuvent etre modifiées sans préavis.
Pour plus d'informations sur les caractéristiques d'alimentation et de consommation électrique, reportez-vous à l'étiquette fixée au produit.
SUBT.: après legends digitais.
Pour obtenir la meilleure connexion cablee possible vers cet appeareil, utilisez des cables de l'epaiseur maximale indiquee ci-dessous.
- Espessura maxima - 0.55 polegadas (14 mm)
