BEDIENUNGSANLEITUNG HE46A SAMSUNG

Contact SAMSUNG WORLDWIDE

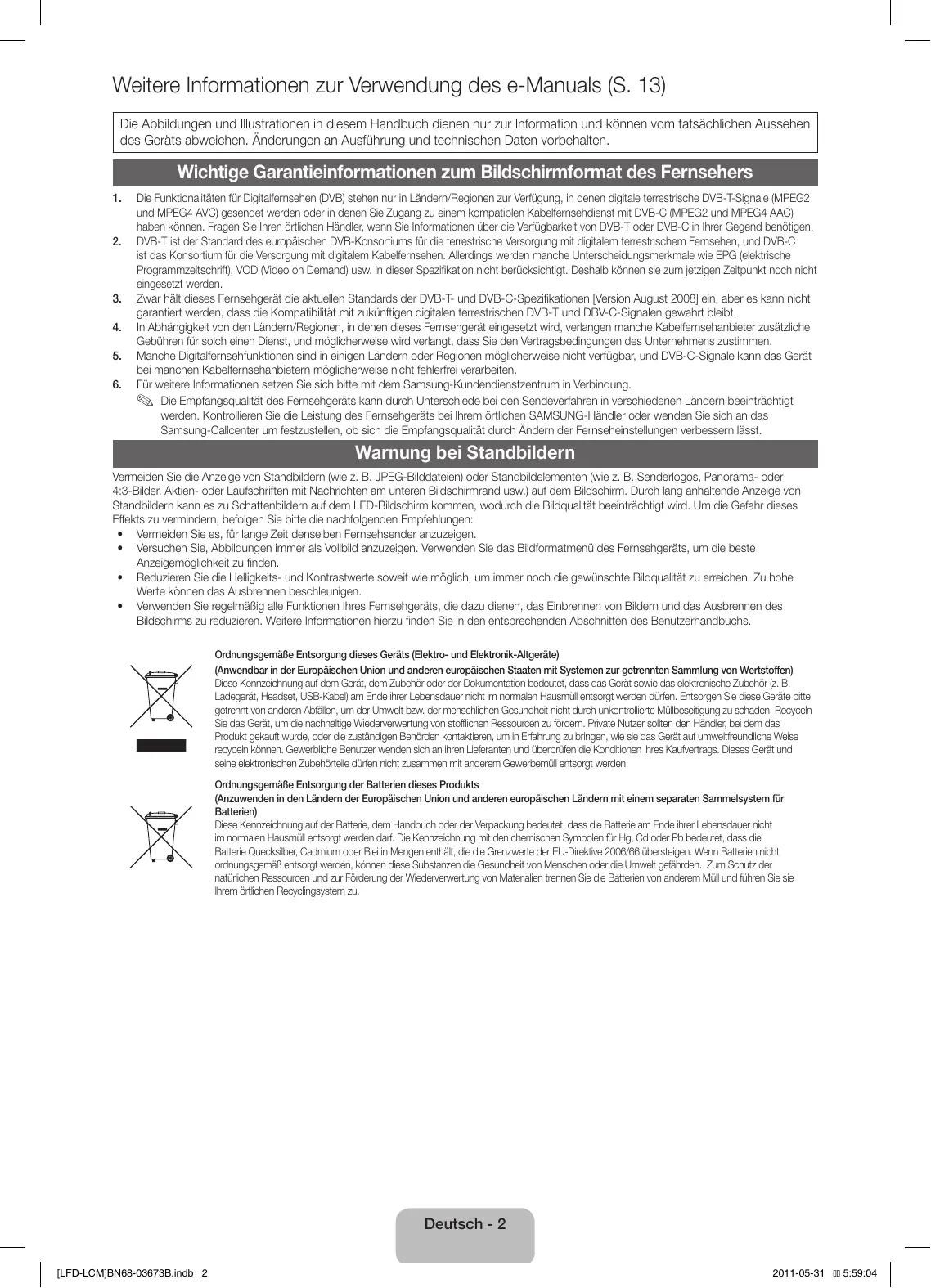

Die Abbildungen und Illustrationen in thisem Handbuch dienen nur zur Information und konnen vom tatsächlichen Aussehen des Gerats abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.

Wichtige Garantieinformationen zum Bildschirmformat des Fernsehers

1. Die Funktionalitäten für Digitalfernsehen (DVB) stehen nur in Ländern/Regionen zur Veräußerung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie ihren örtlichen Handlör, wenn Sie Informationen über die Verfugbarkeit von DVB-T oder DVB-C in ihrer Gegend benöttigen.
2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmermale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum verzitigen Zeitpunkt noch nicht eingesetzt werden.
3. Zwar hält these Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewährt bleibt.
4. In Abhängigkeit von den Ländern/Regionen, in denen these Fermseherat eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen.
5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglichwerse nicht verfügbar, und DVB-C-Signale kann das Gerät bei manchen Kabelfernsehanbietern möglichwerse nicht fehlre i erarbeiten.
6. Für weitere Informationen setzen Sie sichitte mit dem Samsung-Kundendienstzentrum in Verbindung.

Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden. Kontrollieren Sie die Leistung des Fernsehgeräts bei ihrem örtlichen SAMSUNG- Handler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessernlässt.

Warning bei Standbildern

Vermeiden Sie die Anzeige von Standbildern (wie z. B. JPEG-Bilddateien) oder Standbildelementen (wie z. B. Senderlogos, Panorama- oder 4:3-Bilder, Aktien- oder Laufschriften mit Nachrichten am unteren Bildschirmrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildern kann es zu Schattenbildern auf dem LED-Bildschirmkommen, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieser Effektz zu vermindern, befolgen Sieitte die nachfolgenden Empfehlungen:

• Vermeiden Sie es, für large Zeit denselben Fernsehsender anzuzeigen.
  Versuchen Sie, Abbildungen immer als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts, um die beste Anzeigemöglichkeit zu finden.
• Reduzieren Sie die Helligeits- und Kontrastwerte sowie it wie moglich, um immer noch die gewünschte Bildqualitat zu erreichen. Zu hohe Werte konnen das Ausbrennen beschleunigen.
• Verwenden Sie regelmäßige Funktionen Ihres Fernsehgeräts, die dazu dieren, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu reduzieren. Weitere Informationen hierzu finden Sie in den entsprechenden Abschnitten des Benutzerhandbuches.

Ordnungsgemäß Entsorgung these Geräts (Elektro- und Elektronik-Altgeräte)

(Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen)

These Kennzeichnung auf dem Gerät, dem Zubehör oder der Dokumentation beweitet, dass das Gerät sowie das elektronische Zubehör (z. B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie die Geäreitte getreten von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyclen Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollen den Händler, bei dem das Produkt gkauf wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyeln können. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüften die Konditionen Ihres Kaufvertrags. Dieses Gerät und seine elektronischen Zubehörnteile dürfen nicht zusammen mit anderen Gewerbemüll entsorgt werden.

Ordnungsgemäß Entsorgung der Batterien deses Produkte

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für Batterien)

These Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung bedeutet, dass die Batterie am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden darf. Die Kennzeichnung mit den chemischen Symbolen für Hg, Cd oder Pb bedeutet, dass die Batterie Quecksilber, Cadmium oder Blei in Mengen enthalt, die die Grenzwerte der EU-Directive 2006/66 übersteigen. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können diese Substanzen die Gesundheit von Menschen oder die Umwelt gefährden. Zum Schutz der natürlichen Ressourcen und zur Förderung der Wiederverwertung von Materialien trennen Sie die Batterien von anderen Müll und führen Sie sie Ihr temörtlichen Recyclingsystem zu.

Zubehör

Vergewissern Sie sich, dass im Lieferumfang des Fernsehgeräts folgende Komponenten enthalten sind. Falls irgendwelche Teile fehlen sollenn, setzen Sie sichitte mit Ihr hem Händler in Verbindung.

Die Farbe und die Form der Teile können sich je nach Modell unterscheiden.

Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden.

ACHTUNG: STELEN SIE DIE VERBINDUNG DAUERHAFT HER, DAMIT DAS NETZTEIL NICTV VOM GERAT GETRENNT WERDEN KANN

Fernbedienung und 2 Batterien (Typ AAA)
Bedienungsanleitung
- Garantiekarte

• Netzkabel
  Reinigungstuch

- Haltering (4 Stk.)

D-Sub Kabel

- CI-Kartenadapter

- Komponenten-/AV-Adapter

- Scart-Adapter

- Standfuß mit Kabelhalter

Verwaltungskosten werden abgerechnet, wenn:

(a) auf ihren Wunsch ein Techniker gerufen wird und kein Defekt des Geräts vorliegt
(d.h. wenn Sie diesen Benutzerhandbuch nicht gelesen haben).
(b) Sie das Gerät in eine Reparaturwerkstatt bringen und kein Defekt des Geräts vorliegt
(d.h. wenn Sie diesen Benutzerhandbuch nicht gelesen haben).

Der abgerechnete Betrag wird Ohnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführrt werden.

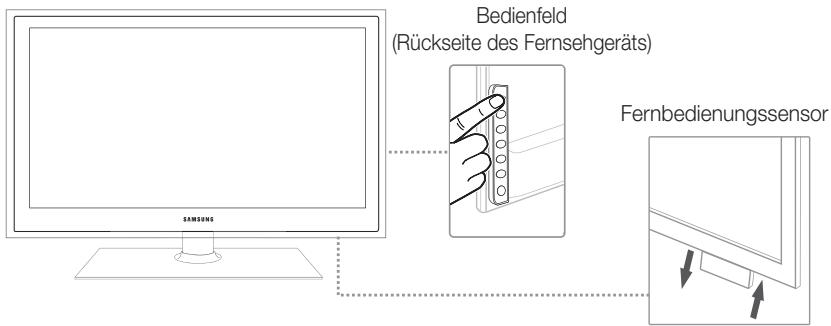

Bedienfeld

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

Fernbedienungssensor	Der Sensor für die Fernbedienung wird sightbar, wenn Sie /// am Fernsehergät rechts unter die Blende des Bedienfels nach untenziehen.
Netzanzeige	Beim Einschalten des Fernsehergåts blinking die Netzleuchte kurz und erlischt anschließend. Im Standby-Modus leuchtet die Anzeige permanent.
SOURCE	Umschalten zwischen allen verfügbarbaren Signalquellen. Im Bildschirmmenü konnen Sie diese Schaltfläche genauso wie die ENTER☐-Taste auf der Fernbedienung verwenden.
MENU III	Drücken Sie diese Taste, um die Funktionen des Fernsehergåts in einem Bildschirmmenü anzuzeigen.
+ ▲ ▶ -	Einstellen der Lautstärke. Im Bildschirmmenü konnen Sie die + ▲ ▶ - -Schaltflächen wie die Tasten ▲ und ▷ auf der Fernbedienung verwenden.
△ ▼ △ ▼	Wechseln des Senders. Im Bildschirmmenü konnen Sie die △ ▼ △ ▼ -Schaltflächen wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden.
(Netz)	Ein- oder Ausschalten des Fernsehergåts.

Standby-Modus

Der Standby-Modus ist nicht für länger Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Eine keine Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das Netzkabel aus der Steckdose zuziehen.

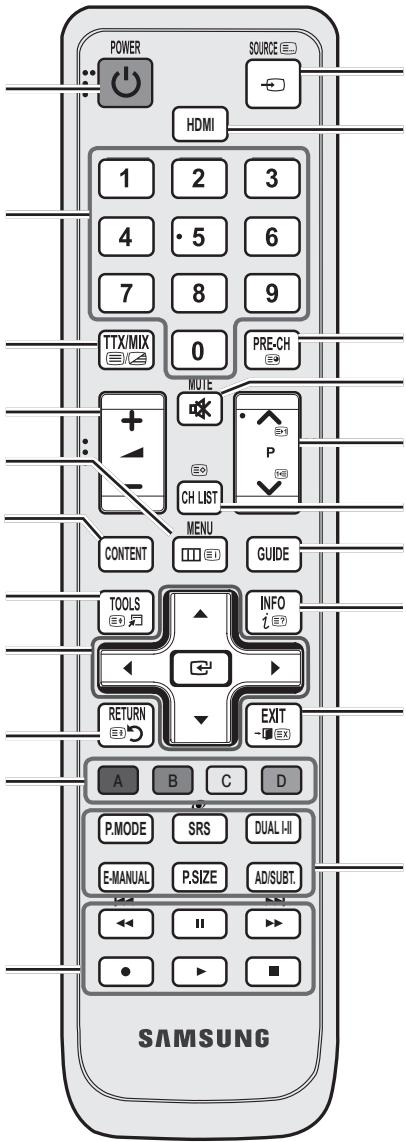

Fernbedienung

Dies ist eine spezielle Fernbedienung für Personen mit eingeschränktem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschrifft.

Ein- und Ausschalten des Fernsehgeräts.

Hiermit wechseln Sie direkt zu einem Kanal.

Alternative wahlen Sie, Videotext ein „Doppel“, „Mix“ oder „Aus“ Einstellen der Lautstärke.

Anzeigen des Bildschirmmenus.

Anzeigen von Eigene Inhalte, Fernsehen und Quelle.

Hiermit konnen Sie früig verwendete Funktionen schnell auswahlen.

Auswahlen von Optionen im Bildschirmenu und Andern von Menüwerten. Zurück zum vorherigen Menu.

Tasten, die in den Menüs Senderliste, Kanal-Manager, Eigene Inhalte, Netzwerk, Allshare™ USW.

Verwenden Sie diese Tasten innerhalb einer bestimmten Funktion. Einzelheiten entnehmen Sie dem e-Manual.

Anzeigen und Auswahlen der verfügbaren Videosignalquellen.

Hiermit aktivieren Sie den HDMI-Modus direkt.

Zurück zum vorherigen Sender.

Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten.

Wechseln des Senders.

Anzeigen der Senderlisten auf dem Bildschirm.

Anzeigen des elektronischen Programmführers.

Anzeigen von Informationen auf dem Bildschirm

Schlieben des Menus.

P.MODE: Hiermit wahlen Sie einen Bildmodus.

SRS: Hiermit aktivieren Sie TruSurround HD.

DUAL I-II: Hiermit wahlen Sie den Tonmodus „DuaL".

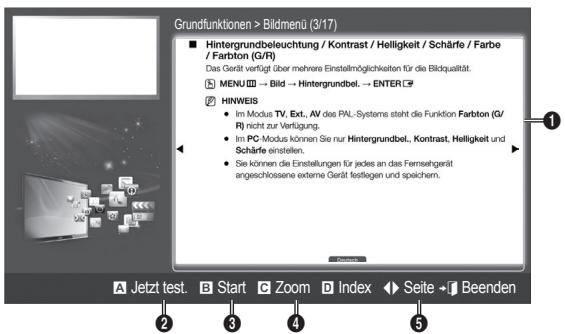

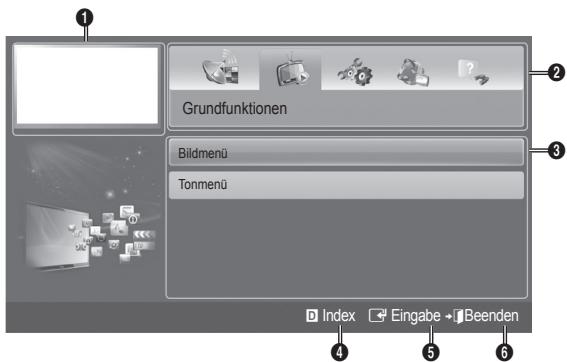

E-MANUAL: Anzeigen des e-Manuals.

P.SIZE: Hiermit wahren Sie das Bildformat.

AD: Auswahl der Audio-Beschreibung. (Nicht überall verfügbar)

SUBT.: Anzeigen digitaler Untertitel.

Einlagen von Batterien (Batteriegroße: AAA)

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihr Gemeinde oder überall Dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

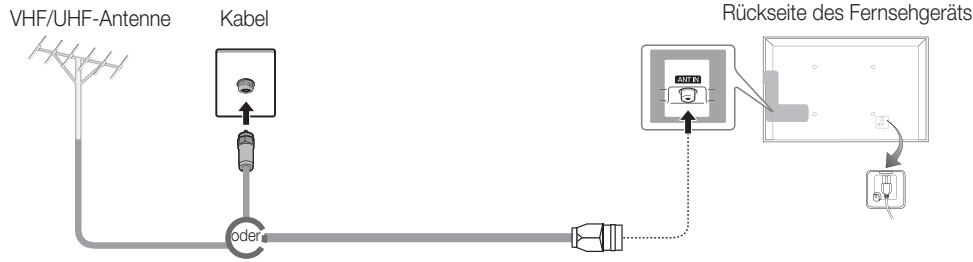

AnschlieBen an eine Antenne

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.

Voreinstellung: Anschlieben ans Stromnetz und an die Fernsehantenne.

Plug & Play (Anfangseinstellung)

Wenn das Fernsehgerät erstmals eingeschelt wird, helfen eine Reihe aufeinanderfolgender Abfragen beim Durchführung der Grundeinstellungen. Drücken Sie die Netztaste Ⓞ. Plug & Play ist nur verfügbar, wenn die eingangsquelle auf TV eingestellt ist.

Um zum vorherigen Schritt zurückzukehren, drücken Sie die rote Taste.

1	Auswahlen der Sprache	Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die Taste ENTER□. Wahlen Sie die gewünschte Sprache des Bildschirmmenüs (OSD) aus.
2	Auswahlen von Shop-Demo oder Privatgebrauch	Drücken Sie die Taste ▲ oder ▲, und drücken Sie dann auf die ENTER□. Wahlen Sie den Modus Privatgebrauch aus. Der Modus Shop-Demo ist für den Betrieb in Einzelhandelsgeschäften bestimmt. Zurücksetzen der Geräteinstellungen von Shop-Demo auf Privatgebrauch (Standard): Drücken Sie die Lautstärketaste am Fernsehergät. Wenn das Menu „Lautstärke“ angezeigt wird, halten Sie die Taste MENU 5 Sekunden lang gedrückt. Shop-Demo ist ausschließlich für den Betrieb in Geschäften bestimmt. Wenn Sie diese Option dennoch auswahlen, stehen eineuge Funktionen nicht zur Verflüglichung. Wahlen Sie Privatgebrauch, wenn Sie zuhause fernsehen möchten.
3	Auswahlen eines Landes	Drücken Sie die Taste ▲ oder ▲, und drücken Sie dann auf die Taste ENTER□. Wahlen Sie das gewünschte Land aus. Nachdem Sie das Land im Menu Liand eingestellt haben, werden Sie bei manchen Modellen aufgeforsert, die PIN-Nummer einzurichten. Die Ziffernkombination 0-0-0-0 dürfen Sie als PIN-Nummer nicht eingeben.
4	Einstellen des Uhrmodus	Stellen Sie den Uhrmodus automatisch oder manuell ein.
5	Auswahlen des TV-Empfangs	Drücken Sie die Taste ▲ oder ▲, und drücken Sie dann auf die Taste ENTER□. Wahlen Sie Terrestrisch (Digital und Analog/Digital/Analog) oder Kabel (Digital und Analog/Digital/Analog).
6	Auswahlen eines Senders	Drücken Sie die Taste ▲ oder ▲, und drücken Sie dann auf die Taste ENTER□. Wahlen Sie den Sendertype für den Suchlauf aus. Wenn Sie den Antennentyp auf Kabel einstellen, können Sie den Kanälen im nachsten Schritt einen Zahlwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu finden Sie unter Sender→ Autom. Sendersuchlauf. Zum Unterbrechen des Speichervorgangs drücken Sie die ENTER□ zu einem beliebigen Zeitpunkt.
7	Gute Fernsehunterhaltung!	Wahlen Sie Fernsehen. Drücken Sie die ENTER□. Konfigurieren Sie unter Netzwerkeinstellungen Ihr Netzwerk. Weitere Informationen finden Sie e-Manual unter „Netzwerk".

So setzen Sie diese Funktion darüber:

Wahlen Sie System - Plug & Play (Anfangseinstellung). Geben Sie ihre vierstellige PIN ein. Die Standard-PIN lautet „0-0-0-0". Wenn Sie die PIN ändern mögen, verwenden Sie die Funktion PIN ändern.

Sie sollen das Plug & Play-Verfahren (MENU System) zuhause erneut durchführten, selbst wenn Sie es bereits im Geschäft durchgeführt haben.

Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf "0-0-0-0" zurückzusetzen: MUTE 8 2 4 POWER (Ein).

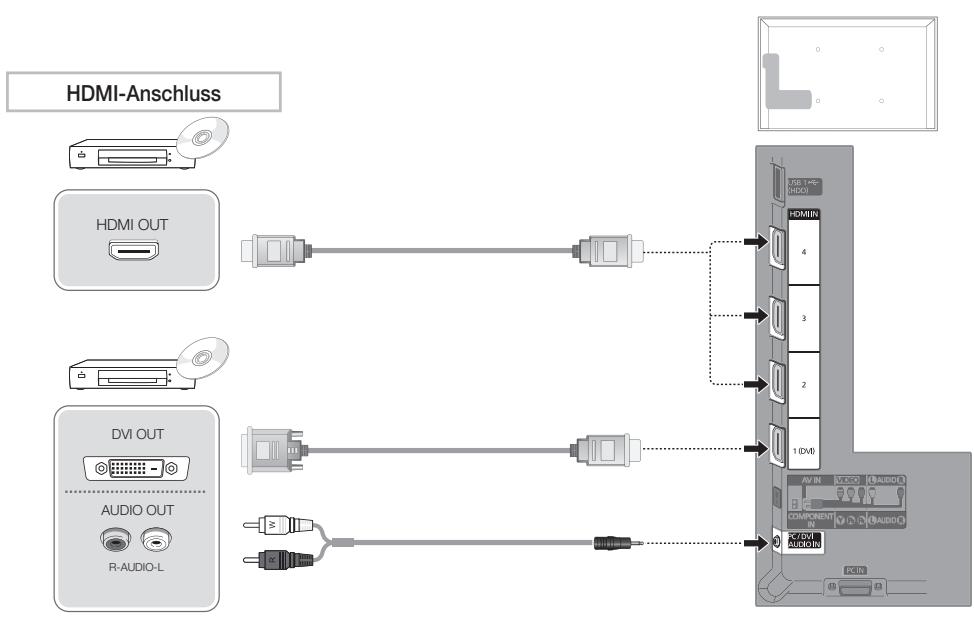

Verfügbare Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver, Videorekorder, Digital-Audiosystem, Verstärker, DVD-Heimkinosystem, PC

Mit Hilfe eines HDMI- oder HDMI/DVI-Kabels (bis zu 1080p)

HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN

• Für bessere Bild- und Tonqualität stellen Sie die Verbindung zu digitalen Geräten mit Hilfe eines HDMI-Kabels her.

• HDMI-Kabel Unterstützung digitale Video- und Audiosignale, und Sie benötigen dann kein Audiokabel mehr.

• Um das Fernsehgerät mit einem digitalen Gerät zu verbinden, das keine HDMI-Ausgabe unterstützt, verwenden Sie ein HDMI/DVI- und ein Audiokabel.

• Das Bild wird möglicherweise nicht normal (wenn überhaupt) angezeigt oder es erfolgt keine Tonausgabe, wenn ein externes Gerät an den Fernseher angeschlossen wird, das eine ältere HDMI-Version verwendet. Wenn solchen ein Problem auftritt, erfragen Sie die HDMI-Version beim Hersteller des externen Geräts und bitten Sie, wenn veraltet, um ein Upgrade.

• Verwenden Sie auf jeder Fall ein HDMI-Kabel mit einer Dicke von maximal 14 mm.
• Achten Sie darauf, nur ein zertifiziertes HDMI-Kabel zu kaufen. Andernfalls kann es passieren, dass kein Bild angezeigt wird oder ein Verbindungsfehler auftritt.
• Es wird ein einfaches Hochgeschwindigkeits-HDMI-Kabel oder eines mit Ethernet-Anschluss empfohlen. Dieses Gerät unterstützt die Netzwerkfungtion nicht über HDMI.

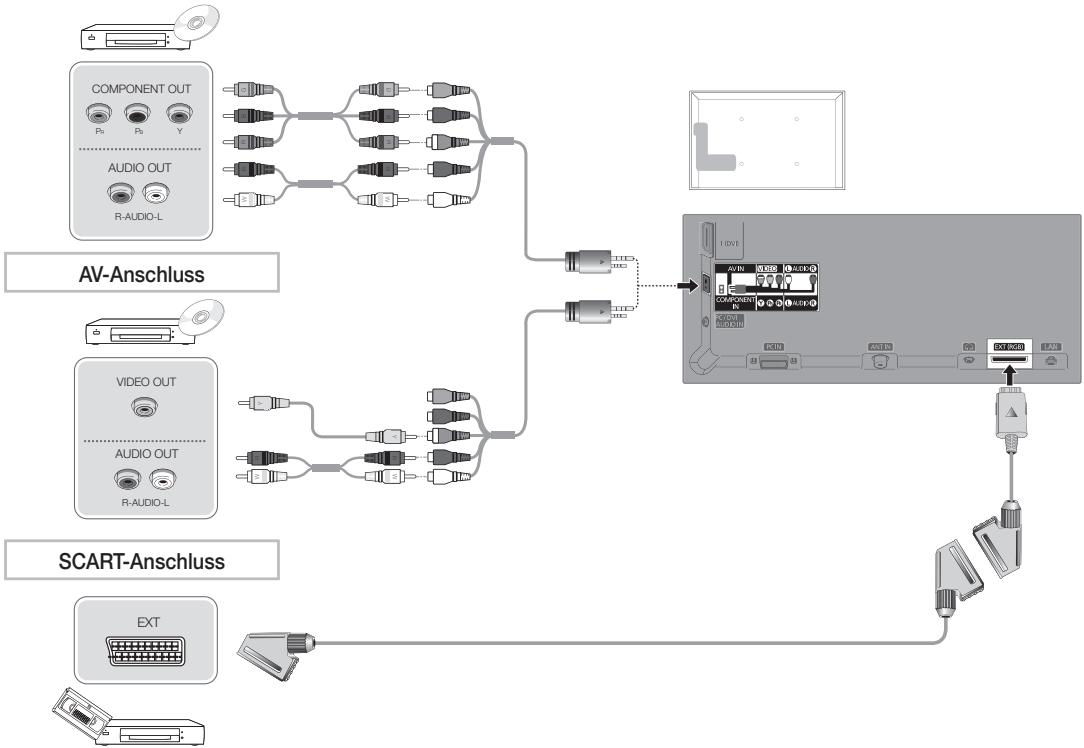

Komponentenanschluss

Verwenden von Komponentenkabeln (bis 1080p) oder Audio/Video- (nur 480i) und Scartkabel

Im Modus Ext. unterstützen DTV Out nur MPEG SD-Video und -Audio.
Um die beste Bildqualität zu erhalten, wird eine Komponentenverbindung über den A/V-Anschluss empfohlen.

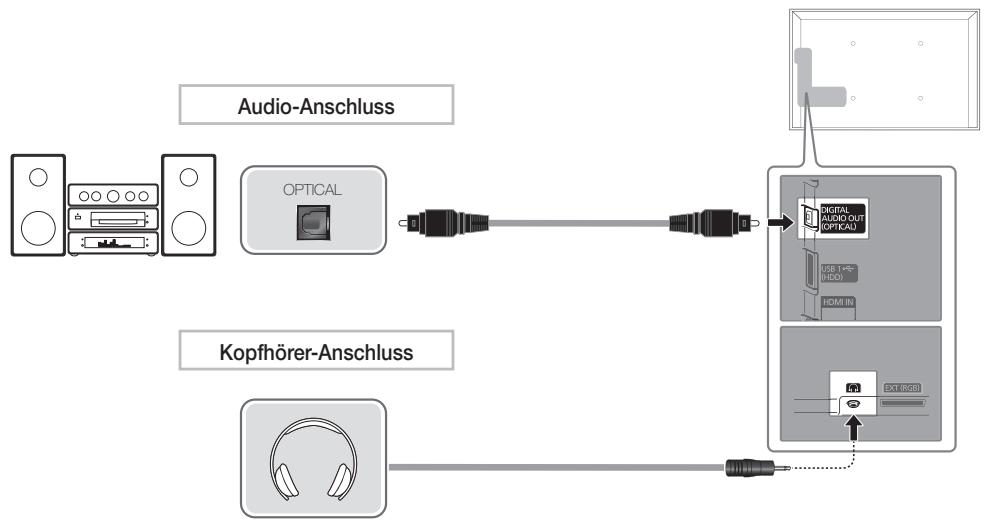

Verfügbare Geräte: Digital-Audiosystem, Verträker, DVD-Heimkino

Mit Hilfe des optischen (digitalen) Kabels oder des Kopfhöreranschlusses

• Wenn ein Digital Audio-System mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist, reduzieren Sie die Lautstärke von Fernsehgerät und System.
• 5.1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5.1-Kanalton unterstützt.
• Wenn der Receiver (d. h. Heimkinosystem) angeschelt ist, können Sie den Ton so horen, wie er vom optischen Ausgang der Fernsehgeräts zur Verfugung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal empfängt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispelsweise einen DVD-Player/Blu-Ray-Player/Kabel-/Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD-/Blu-Ray-Player / Kabel-/ Satellitenreceiver (Set-Top-Box) direkt an einen Verständiger oder ein Heimkinosystem anschließen.

Kopfhörer: Sie können ihre Kopfhörer an den Kopfhörer-Ausgang Ihres Fernsehgeräts anschließen. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher ausgeschaltet.

• Wenn Sie Kopfhörer an das Fernsehgeber anschlieben, ist die Tonfunktion eingeschränkt.
• Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregt.

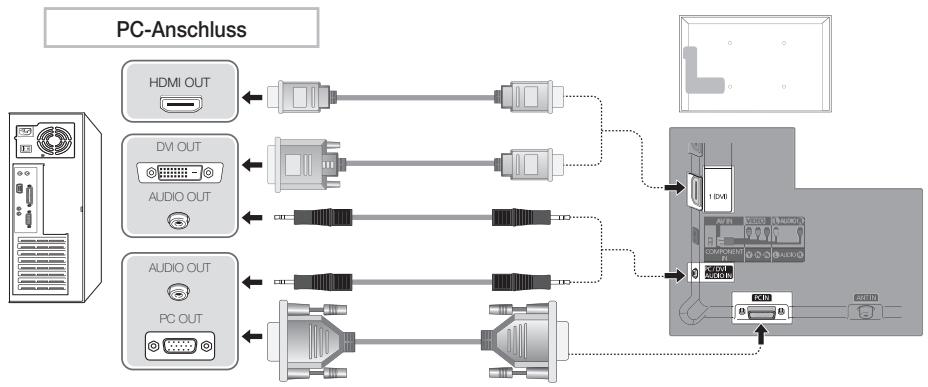

Der Anschluss über ein HDMI-Kabel wird je nach PC möglicherweise nicht unterstützt.
HDMI-Kabel unterstützen digitale Video- und Audiosignale, und Sie benöttigen dann kein Audiokabel mehr.

Anzeigemodi (D-Sub- und HDMI/DVI-Eingang)

Die optimale Auflösung beträgt 1920 × 1080 bei 60Hz .

Modus	Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequency (Hz)	Pixeltakt (MHz)	Synchronisationspolarität (H/V)
IBM	640 x 350	31.469	70.086	25.175	+/-
	720 x 400	31.469	70.087	28.322	-/+
MAC	640 x 480	35.000	66.667	30.240	-/-
	832 x 624	49.726	74.551	57.284	-/-
	1152 x 870	68.681	75.062	100.000	-/-
VESA DMT	640 x 480	31.469	59.940	25.175	-/-
	640 x 480	37.861	72.809	31.500	-/-
	640 x 480	37.500	75.000	31.500	-/-
	800 x 600	37.879	60.317	40.000	+/+
	800 x 600	48.077	72.188	50.000	+/+
	800 x 600	46.875	75.000	49.500	+/+
	1024 x 768	48.363	60.004	65.000	-/-
	1024 x 768	56.476	70.069	75.000	-/-
	1024 x 768	60.023	75.029	78.750	+/+
	1152 x 864	67.500	75.000	108.000	+/+
	1280 x 1024	63.981	60.020	108.000	+/+
	1280 x 1024	79.976	75.025	135.000	+/+
	1280 x 800	49.702	59.810	83.500	-/+
	1280 x 800	62.795	74.934	106.500	-/+
	1280 x 960	60.000	60.000	108.000	+/+
	1360 x 768	47.712	60.015	85.500	+/+
	1440 x 900	55.935	59.887	106.500	-/+
	1440 x 900	70.635	74.984	136.750	-/+
	1680 x 1050	65.290	59.954	146.250	-/+
VESA DMT / DTV CEA	1920 x 1080p	67.500	60.000	148.500	+/+

HINWEIS

• Bei Anschluss über ein HDMI/DVI-Kabel müssen Sie die HDMI IN 1 (DVI)-Buchse verwenden.
• Das Zeilensprungverfahren wird nicht unterstützt.
• Das Fernsehgerät Funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewähl wird.
• Separate- und Composite-Modus werden unterszt. SOG (Sync On Green) wird nicht unterszt.

Ändern der Eingangsquelle

Quellen

Hiermit wahlen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z. B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellinenreceiver (Set-Top Box) angeschlossen ist.

TV / Ext. / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

In der Liste der Quellen werden die angeschlossenen Signalquellen hervorgehoben.
Wenn Sie nur die angeschlossenen Geräte anzeigen möchten, wechseln Sie mit der Taste oder zu Verbunden.
Ext. und PC bleiben immer aktiviert.
Wenn die angeschlossenen externen Geräte nicht hervorgehoben werden, drücken Sie den roten Knopf. Das Fernsehgerätucht nach angeschlossenen Geräten.

So verwenden Sie die Option „Name bearb."

Drücken Sie im Fenster „Quelle" die Taste TOOLS, um die gewünschten externen Engangsquellen einzustellen.
VCR / DVD / Kabelreceiver / Satellinenreceiver / PVR-Receiver / AV-Receiver / Spieler / Camcorder / PC / DVI PC / DVI-Gerate / TV / IPTV / Blu-ray / HD DVD / DMA: Vergeben Sie Narnen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen.

Wen Sie einen PC über ein HDMI-Kabel mit dem HDMI IN 1 (DVI)-Anschluss verbinden, müssen Sie unter Name bearer. den PCModus des Fernsehgerats aktivieren.
Wenn Sie einen PC über ein HDMI/DVI-Kabel mit dem HDMI IN 1 (DVI)-Anschluss verbinden, müssen Sie unter Name bearb. den DVI PC-Modus des Fernsehgerats aktivieren.
Wenn Sie ein AV-Gerät über ein HDMI/DVI-Kabel mit dem HDMI IN 1 (DVI)-Anschluss verbinden, müssen Sie unter Name bearb. den DVI-Geräte-Modus des Fernsehgeräts aktivieren.

Informationen

Sie können detailierte Informationen zum gewalten externen Gerät anzeigen.

Die optimale Kabelverbindung ist bei thisem Gerät gewährleistet, wenn Sie Kabel mit den nachfolgend angegebenen Maßen verwenden.

Maximaler Durchmesser - 0.55 zoll (14 mm)

Anschlieben an den COMMON INTERFACE-Steckplatz

Befestigen des Cl-Kartenadapters

SchlieBen Sie den Adapter an wie in der rechten Abbildung gezeigt.

Gehen Sie folgendermaßen vor, um den CI-Kartenadapter anzuschlieben.

Achten Sie darauf, dass Sie den Adapter anschließen, bevor Sie das Fernsehgerät an der Wand befestigen.

1. Setzen Sie den Cl-Kartenadapter in die beiden Bohrungen am Gerät ein.

Suchen Sie die beiden Bohrungen auf der Rückseite des Fernsehgeräts. Die Bohrungen befinden sich kein dem COMMON INTERFACE-Anschluss.

1. Stecken Sie den CI-Kartenadapter in den COMMON INTERFACE-Anschluss.
2. Stecken Sie die Cl^d -oder Cl + " -Karte ein.

Verwendend der „Cl“- oder „Cl+“-Karte

Um Bezahlsender zu sehen, müssen Sie eine „Cl“ oder „Cl+“-Karte einsetzen.

• Wenn Sie keine „Cl“ oder „Cl+“-Karte einsetzen, wird bei einigen Kanälen die Meldung „Gestörtes Signal“ angezeigt.
• Die Verbindungsinformationen mit Telefonnummer, Kennung der „Cl“- oder „Cl+“-Karten und Hostkennung sowie anderen Angaben werden nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bereits an Ihren Dienstanbieter.
• Wenn das Konfigurieren der Kanalinformationen abgeschlossen ist, wird die Meldung „Udating Completed" (Aktualisierung abgeschlossen) angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist.

HINWEIS

• Sie können die „Cl“ oder „Cl+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben.
  Ziehen Sie die Cl^n oder Cl + " -Karte vorsichtig mit den Händen hersus. Sie konnte beim Herunterfallen ansonsten xxbeschädigt werden.
• Die Richtung, in der Sie die „Cl“ oder „Cl+“-Karte einsetzen müssen, ist auf der Karte markiert.
  Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig.
  "Cl" oder "Cl+"-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich ihren offiziellen Handler.
• Wenden Sie sich bei Problemen an den Dienstanbieter.
• Setzen Sie eine „Cl“ oder „Cl+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andemfalls ist das Bild gestört oder es fällt aus.

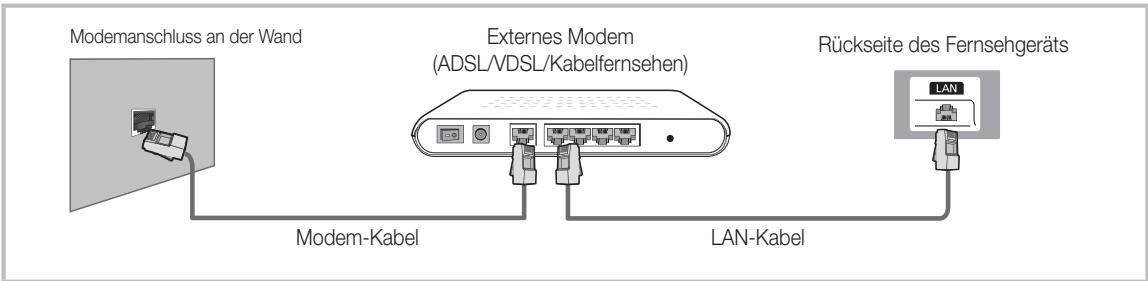

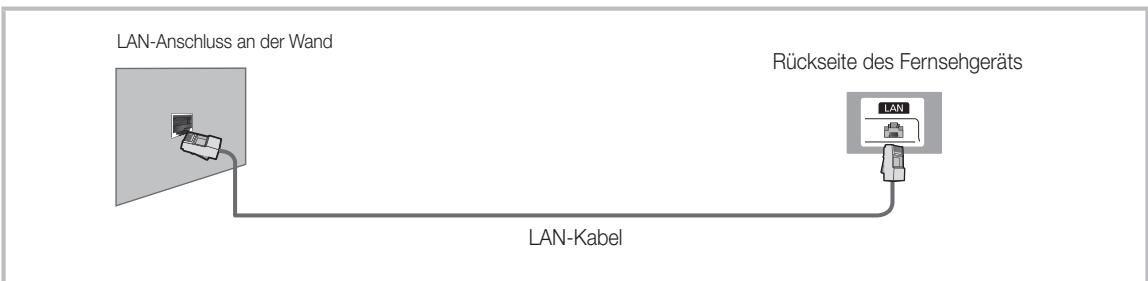

Netzwerkverbindung

Sie können Ihr Fernsehgerät so einrichten, dass es über Ihr lokales Netzwerk (LAN) und eine Kabel- oder WLAN-Verbindung auf das Internet zugreifen kann.

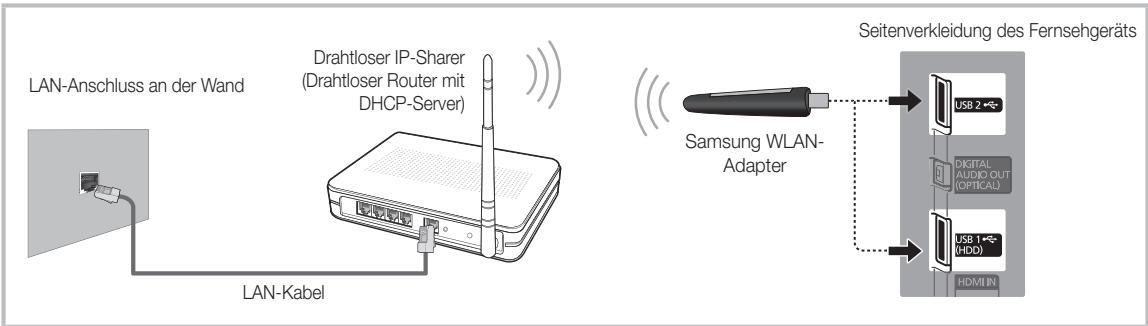

Netzwerkverbindung - Drahtlos

Sie können Ihr Fernsehgerat über einen standardmäßigen WLAN-Router oder ein Modem mit ihrem LAN verbunden. Um die Verbindung drahtlos herzustellen, müssen Sie einen Samsung WLAN-Adapter (WIS09ABGN, WIS09ABGN2, WIS10ABGN - separar erhältlich) entweder in den USB 1 (HDD)- oder den USB 2-Anschluss auf der Rückseite des Fernsehgerats stecken. Siehe nachfolgende Abbildung.

Der WLAN-Adapter von Samsung ist gesondert erhältlich und wird bei ausgewählten Einzelhandlern und E-Commerce-Sites angeboten. Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEEE 802.11 a/b/g und n. Samsung empfeht, IEEE 802.11 n zu verwenden. Wenn Sie ein Video über die Netzwerkverbindung wiedergeben, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt.

Die meisten Drahtlosnetzwerke verfügen über ein Sicherheitssystem, mit dem alle Geräte, die über einen Zugangspunkt oder einen drahtlosen Router (in der Regel ein drahtloser IP-Sharer) auf das Netzwerk zugreifen sollen, einen verschlüsselten Sicherheitscode (den so genommen Zugriffsschlussl) übertragen müssen.

Wenn Sie im 802.11n-Modus Pure High-throughput (Greenfield) wahren und als Verschlussungstyp ist für ihren Funkrouter WEP, TKIP oder TKIP-AES (WPS2Mixed) eingestellt, so besteht das Samsung-Fernsehgeräte eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht.

Netzwerkverbindung - Kabel

Je nach der Konfiguration Ihres Netzwerks können Sie Ihr Fernsehgerät auf zwei Arten über ein Kabel mit Ihrem Netzwerk verbinden. Diese sind im Folgenden abgebildet:

Eine Netzwerkgeschwindigkeit unter 10 Mb/s wird nicht unterstützt.

So zeigen Sie das e-Manual an

Die Anweisungen zu den Funktionen Ihres Fernsehgeräts finden Sie im e-Manual. Drücken Sie dazu die Taste E-MANUAL auf Ihrer Fernbedienung. Bewegen Sie den Cursor mithilfe der Pfeiltasten, um eine Kategorie und ein Thema auszuwahlen, und drücken Sie dann die Taste ENTER. Die gewünschte e-Manual-Seite wird angezeigt.

Sie können auch über das entsprechende Menu darauf zugeifen:

MENU 口 →Unterstutzung e-Manual ENTER

Drücken Sie die Taste E-MANUAL, um zum Hauptmenu des e-Manual zurückzukehren.

Wenn das Fernsehgerät an eine externe Eingangsgquelle angeschlossen ist, konen Sie die Funktion jetzt test. nicht direkt verwenden.

Bildschirmanzeige

Aktuell angezeigtes Video, Fernsehprogramm usw.
Die Kategorielle. Drucken Sie die Taste oder , um die gewünschte Kategorie auszuwahlen.
Anzeigen der Untermenüliste Bewegen Sie den Cursor mithilfe der Pfeiltasten auf ihrer Fernbedienung. Drücken Sie die Taste ENTER um das gewündte Unternehmen auszuwahlen.
4 Blau (Index): Anzeigen des Index-Fensters.
Eingabe: Wahlen Sie eine Kategorie oder ein Untermenü.
Beenden: Schlieben des e-Manual.

So wechseln Sie zwischen den e-Manual-Themen und den entsprchenden Bildschirmmenus.

These Funktion ist in manchen Menüs nicht verfügbar.

Methode 1

1. Wenn Sie das entsprechende Menu zu einem Thema im e-Manual ausführten möchten, drücken Sie die rote Taste, umJetzt test.auszuwahlen.
2. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manual zurückzukehren.

Methode 2

1. Drücken Sie die Taste ENTER, wenn ein Thema angezeigt wird. "Die Meldung Sicher?" wird angezeigt. Wahlen Sie Ja, und drücken Sie dann die Taste ENTER. Das Fenster des Bildschirmmen's wird angezeigt.
2. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manual zurückzukehren.

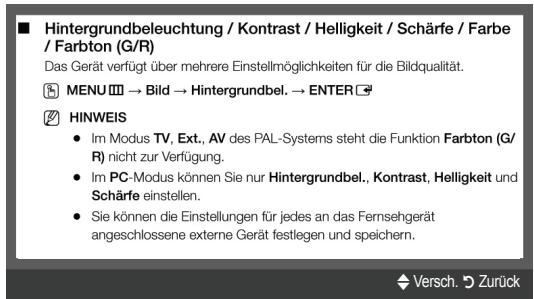

Verwendendes Zoommodus

1 Inhaltsfenster: Anzeigen der Themeninhalte beim Auswahlen eines Untermenus. Mit der Taste / wechseln Sie zur vorherigen oder zur{nachsten Seite.
2 Zeit test.: Anzeigen des zum Thema passenden Bildschirmenüs. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manual zurückzukehren.
3 Start: Wechseln zum Startfenster des e-Manuals.
Zoom: Vergroßern des Fensters. Mit der Taste /▼ können Sie durch das vergroßerte Fenster blättern.
(Seite): Wechseln zur vorherigen oder zunachsten Seite.

Wahlen Sie Zoom, und drücken Sie dann die Taste ENTER um das Fenster zu vermöbern. Mit der Taste ▲ oder ↓ können Sie durch das vermöberte Fenster blättern.

Drücken Sie die Taste RETURN, um das Fenster auf die normale Grübe zusätzten.

So suchen Sie auf der Indexseite nach einem Thema

1. Wenn Sie nach einem Themauchen möchten, wahren Sie mit der linken oder der rechten Pfeiltaste einen Buchstaben aus, und drücken Sie dann die Taste ENTER. Auf der Indexseite wird eine Liste mit Themen und Stichwörtern angezeigt, die mit dem ausgewählten Buchstaben beginnen.
2. Wahlen Sie mit den Auf-/Ab-Tasten ein Thema oder Stichwort aus, und drucken Sie dann die Taste ENTER
3. Die entsprechende Seite im e-Manual wird angezeigt.

Drücken Sie die Taste RETURN, um das Index-Fenster zu schreiben.

Anbringen der Wandhalterung

Mit der (separate erhältlichen) Wandhalterung konnen Sie das Fernsehgerät an einer Wand befestigen.

Detaillerte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker halten.

Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird.

Spezifikation (VESA) der Wandhalterung

Fall A. Anbringen der SAMSUNG-Wandhalterung

Fall B. Anbringen der Wandhalterung eines anderen Unternehmens

Die Wandhalterung wird nicht mitgeliefert, ist aber gesondert erhältlich.

Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sichitte an ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann das Fernsehogerat herunterfallen und zu Verletzungen führen.

HINWEIS

• Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle.
• Beim Kauf unserer Wandhalterung erhalten Sie ein detailiertes Installationshandbuch sowie alle für die Montage erforderlichen Teile.
• Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen.
• Verwenden Sie keine Schrauben, die länger sind als hier angegeben, da damitinnen liegende Bauteile des Fernsehers beschädigt werden können.
• Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, kann die Länge der Schrauben je nach Spezifikation unterschied sein.
• Ziehen Sie die Schrauben nicht zu fest an, weil Sie so möglicherweise das Gerät beschädigten, oder es dadurch herunterfallen und Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen Unfallen.
  Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt.
• Bei der Montage these Fernsehgeräts darf eine Neigung von 15 Grad nicht übersritten werden.

Produktfamilie	Zoll	VESA-Spezifikation (A * B)	Standardschraube	Menge
LED-Fernseher	32~40	200 X 200	M8	4
	46~55	400 X 400

Installieren Sie die Wandhalterung nicht bei eingeschaltetem Fernsehgerät. Sie konnten darauf einen Stromschlag erhalten und sich verletzen.

Fehlerbehebung

Wenn das Fernsehgerät scheinbar ein Problem aufweist, schlagen Sie zunachst in dieser Seite der möglichen Probleme und Lösungen nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, öffnen Sie die Website www.samsung.com und klichen Sie Dort auf „Support" oder wenden Sie sich an ein Samsung-Kundendienstcenter.

Probleme	Lösungen und Erklärungen
Der Fernseher kann nicht eingeschaltet werden.	· Vergewissern Sie sich, dass das Netzkabel safer mit der Wandsteckdose und dem Fernseherigkeit verbunden ist. · Vergewissern Sie sich, dass die Netzsteckdose Strom liefert. · Drücken Sie die Netztaste (POWER) am Fernseherigkeit, um zu prüfen, ob die Fernbedienung richtig Funktioniert. Wenn das Fernseherigkeit eingeschaltet wird,lesen Sie den Abschnitt „Die Fernbedienung Funktioniert nicht“ weiter unter.
Kein Bild/Video.	· Überprüften Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernseherigkeit und den externen Geräten. · Stellen Sie die Videoausgänge Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Blu-ray-Player) so ein, dass sie zu den Verbindungen mit dem Fernseherigkeit passen. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts verwendet wird, schreiben Sie an den HDMI-Eingangs Ihres Fernsehers an. · Stellen Sie safer, dass die angeschlossenen Geräte eingeschaltet sind. · Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung. · Schließen Sie das Netzkabel an, um das angeschlossene Gerät neu zu starten.
Die Fernbedienung Funktioniert nicht.	· Ersetzen Sie die Batterien der Fernbedienung, und achtEN Sie damit auf die richtige Polung (+/-). · Reinigen Sie das Sendefenster der Fernbedienung. · Versuchen Sie, die Fernbedienung von 1,5 bis 1,8 Meter Enternung aus direkt auf das TV-Gerät zu halten.
Die Fernbedienung des Kabel-/Satellitenreceivers schaltet das Fernseherigkeit nicht ein/aus oder regelt auch nicht die Lautstärke.	· Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernseherigkeit anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für ihren Kabel-/Satellitenreceiver.

Sie können den optimalen Zustand Ihres Fernsehgeräts erhalten, indem Sie die aktuelle Firmware per USB von der Website (samsung.com -> Support -> Downloads) herunterlagen.

Der TFT-LED-Bildschirm enthalt Unterpixel. Hierfür ist eine ausgeweite Fertigungstechnologie erforderlich ist. Allerdings konnen ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfhler haben keinen Einfluss auf die Geräteleistung.

Lizenz

TheaterSound

DIGITAL PLUS
PULSE

2.0+Digital Out

HD

Listeder Funktionen

Hervorragende digitale Schnittstelle und Netzwerkverbindung: Mit dem eingebauten digitalen HDTV-Tuner können Sie unschlusselte HDTV-Sendungen ohne zusätzlichen Kabel-/Satellitenreceiver empfangen.

Eigene Inhalte

Hiermit konnen Sie Musikdateien, Bilder und Filme abspielen, die auf einem USB-Gerät gespeichert sind.

AllShareTM

AllShare™ verbindet Ihr Fernsehgerät und ihre Samsung-Mobiletelephone bzw. -Geräte über ein Netzwerk miteinander.

Anynet+ (HDMI-CEC)

Dabei handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ Unterstützung, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können.

Lagerung und Wartung

Wenn Sie den Aufkleber vom Bildschirm abnehmen, entfern Sie die Kleberrückstände, ehe Sie fernsehen.

Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät. Jede Flüssigkeit, die in das Gerät eindringt, kann zu einer Funktionstörung, einem Brand oder einem Stromschlag führen.

Reinigen Sie das Gerät mit einem weichen Tuch, das Sie vorher mit einer kleinen Menge Wasser anfeuchten.

Technische Daten

Anzeigeauflösung	1920 x 1080
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)Temperatur (Lagerung)Luftfeuchtigkeit (Lagerung)	0°C bis 40°C (50°F bis 104°F)10% bis 80%, nicht kondensierend-20°C bis 45°C (-4°F bis 113°F)5 % bis 95 %, nicht kondensierend
TV-System	Analog: B/G, D/K, L, I (je nach eingestellttem Land)Digital: DVB-T/DVB-C
Fernsehnorm/Video system	Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Audiosystem	BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC
HDMI IN	Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480pAudio: 2-Kanal-Linear-PCM 32/44.1/48 kHz, 16/20/24 Bit.
Drehbarer Fuß (Links / Rechts)	-20° ~ 20°
Modellname	HE40A	HE46A
Bildschirmgroße	40 zoll	46 zoll
Ton(Ausgang)	10 W x 2
Abmessungen (BxTxD)Gehäuse	921,2 x 29,9 x 536,1 (mm)	1056,3 x 29,9 x 612,3 (mm)
Gewicht	10,5 kg	12,5 kg

Design and specifications are subject to change without prior notice.
Die technischen Daten zur benöttigen Netzspannung und zum Energieverbrauch finden Sie auf dem Etikett am Produkt.
