BRUKSANVISNING HE46A SAMSUNG

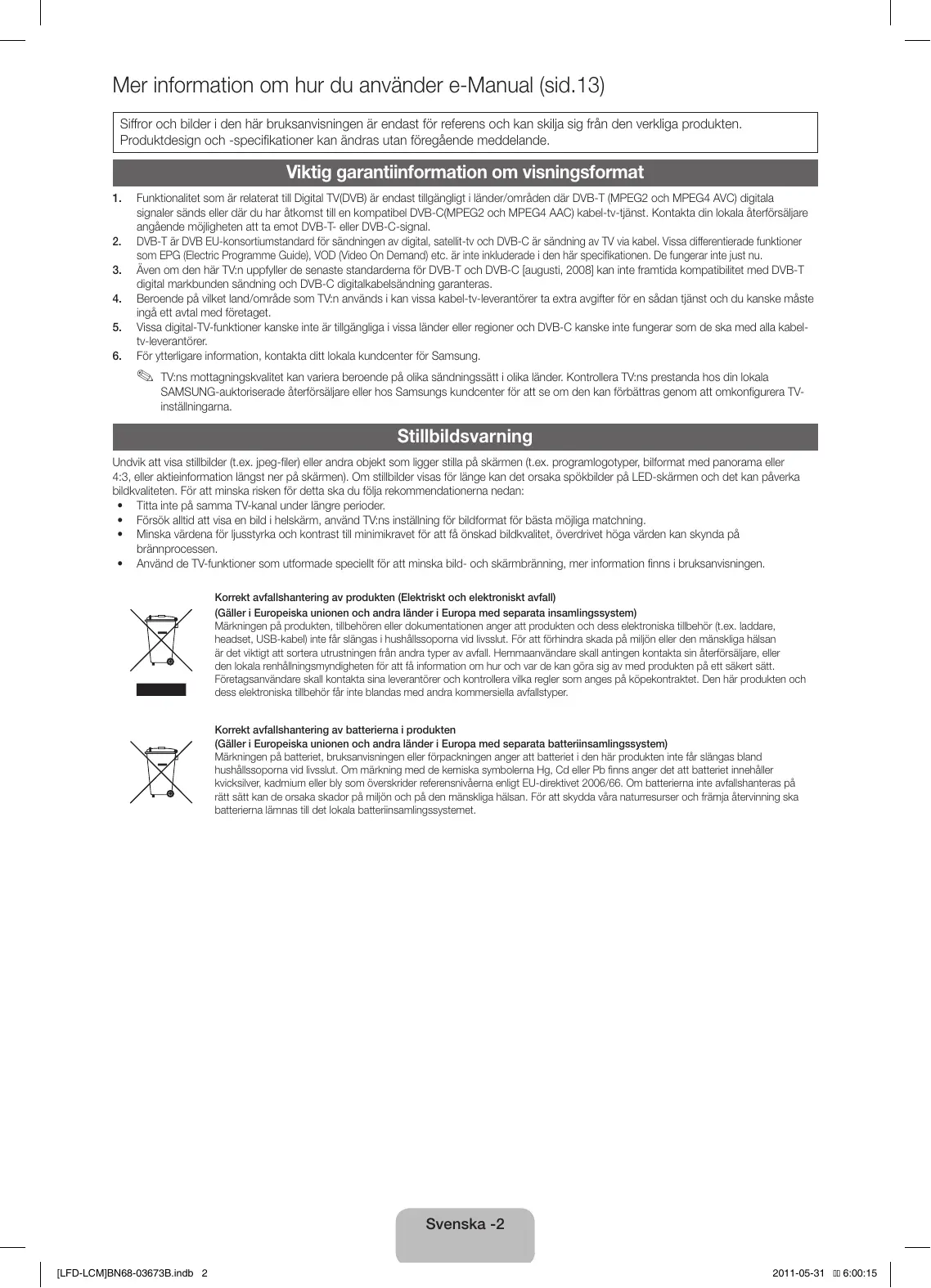

Mer information om hur du använder e-Manual (sid.13) Siffror och bilder i den här bruksanvisningen är endast för referens och kan skilja sig från den verkliga produkten. Produktdesign och -specifikationer kan ändras utan föregående meddelande.

Viktig garantiinformation om visningsformat 1. 2. 3. 4. 5. 6.

Funktionalitet som är relaterat till Digital TV(DVB) är endast tillgängligt i länder/områden där DVB-T (MPEG2 och MPEG4 AVC) digitala signaler sänds eller där du har åtkomst till en kompatibel DVB-C(MPEG2 och MPEG4 AAC) kabel-tv-tjänst. Kontakta din lokala återförsäljare angående möjligheten att ta emot DVB-T- eller DVB-C-signal. DVB-T är DVB EU-konsortiumstandard för sändningen av digital, satellit-tv och DVB-C är sändning av TV via kabel. Vissa differentierade funktioner som EPG (Electric Programme Guide), VOD (Video On Demand) etc. är inte inkluderade i den här specifikationen. De fungerar inte just nu. Även om den här TV:n uppfyller de senaste standarderna för DVB-T och DVB-C [augusti, 2008] kan inte framtida kompatibilitet med DVB-T digital markbunden sändning och DVB-C digitalkabelsändning garanteras. Beroende på vilket land/område som TV:n används i kan vissa kabel-tv-leverantörer ta extra avgifter för en sådan tjänst och du kanske måste ingå ett avtal med företaget. Vissa digital-TV-funktioner kanske inte är tillgängliga i vissa länder eller regioner och DVB-C kanske inte fungerar som de ska med alla kabeltv-leverantörer. För ytterligare information, kontakta ditt lokala kundcenter för Samsung.

✎✎ TV:ns mottagningskvalitet kan variera beroende på olika sändningssätt i olika länder. Kontrollera TV:ns prestanda hos din lokala

SAMSUNG-auktoriserade återförsäljare eller hos Samsungs kundcenter för att se om den kan förbättras genom att omkonfigurera TVinställningarna.

Stillbildsvarning Undvik att visa stillbilder (t.ex. jpeg-filer) eller andra objekt som ligger stilla på skärmen (t.ex. programlogotyper, bilformat med panorama eller 4:3, eller aktieinformation längst ner på skärmen). Om stillbilder visas för länge kan det orsaka spökbilder på LED-skärmen och det kan påverka bildkvaliteten. För att minska risken för detta ska du följa rekommendationerna nedan: • Titta inte på samma TV-kanal under längre perioder. • Försök alltid att visa en bild i helskärm, använd TV:ns inställning för bildformat för bästa möjliga matchning. • Minska värdena för ljusstyrka och kontrast till minimikravet för att få önskad bildkvalitet, överdrivet höga värden kan skynda på brännprocessen. • Använd de TV-funktioner som utformade speciellt för att minska bild- och skärmbränning, mer information finns i bruksanvisningen. Korrekt avfallshantering av produkten (Elektriskt och elektroniskt avfall) (Gäller i Europeiska unionen och andra länder i Europa med separata insamlingssystem) Märkningen på produkten, tillbehören eller dokumentationen anger att produkten och dess elektroniska tillbehör (t.ex. laddare, headset, USB-kabel) inte får slängas i hushållssoporna vid livsslut. För att förhindra skada på miljön eller den mänskliga hälsan är det viktigt att sortera utrustningen från andra typer av avfall. Hemmaanvändare skall antingen kontakta sin återförsäljare, eller den lokala renhållningsmyndigheten för att få information om hur och var de kan göra sig av med produkten på ett säkert sätt. Företagsanvändare skall kontakta sina leverantörer och kontrollera vilka regler som anges på köpekontraktet. Den här produkten och dess elektroniska tillbehör får inte blandas med andra kommersiella avfallstyper. Korrekt avfallshantering av batterierna i produkten (Gäller i Europeiska unionen och andra länder i Europa med separata batteriinsamlingssystem) Märkningen på batteriet, bruksanvisningen eller förpackningen anger att batteriet i den här produkten inte får slängas bland hushållssoporna vid livsslut. Om märkning med de kemiska symbolerna Hg, Cd eller Pb finns anger det att batteriet innehåller kvicksilver, kadmium eller bly som överskrider referensnivåerna enligt EU-direktivet 2006/66. Om batterierna inte avfallshanteras på rätt sätt kan de orsaka skador på miljön och på den mänskliga hälsan. För att skydda våra naturresurser och främja återvinning ska batterierna lämnas till det lokala batteriinsamlingssystemet.

Svenska -2 [LFD-LCM]BN68-03673B.indb 2

2011-05-31 �� 6:00:15

✎✎Försäkra dig om att följande delar följer med din TV. Kontakta din återförsäljare om det saknas något. ✎✎Produktens färg och form kan variera beroende på modell. ✎✎Kablar som inte medföljer i förpackningen kan köpas separat. VARNING! MONTERA ORDENTLIGT SÅ ATT ENHETEN INTE LOSSNAR yy Strömsladd yy Rengöringstrasa

yy Fjärrkontroll och batterier (AAA x 2) yy Bruksanvisning yy Garantibevis

yy Kabelhållarstativ

✎✎En administrationsavgift kan tillkomma om (a) En tekniker tillkallas och det inte är något fel på produkten. (t.ex. om du inte har läst den här bruksanvisningen). (b) Du tar med produkten till ett reparationscenter och det inte finns något fel på produkten. (t.ex. om du inte har läst den här bruksanvisningen).

✎✎Beloppet på en sådan administrationsavgift informeras före arbetet sker eller hembesöket görs.

Svenska -3 [LFD-LCM]BN68-03673B.indb 3

2011-05-31 �� 6:00:16

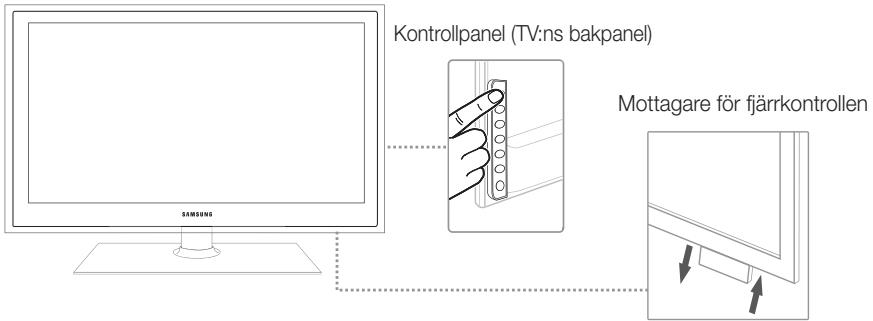

Visa kontrollpanelen

✎✎Produktens färg och form kan variera beroende på modell. Kontrollpanel (TV:ns bakpanel) Mottagare för fjärrkontrollen

Mottagare för fjärrkontrollen

Fjärrkontrollens sensor visas om du drar ned den högra nedre delen av TV:n.

Blinkar och stängs av när strömmen är på och tänds i standbyläge.

SOURCEE Växlar mellan alla tillgängliga ingångskällor. På skärmmenyn används den här knappen när du använder ENTERE på fjärrkontrollen.

Visar skämmeny, OSD (on screen display=skärmspråk) med TV:ns funktioner.

Justerar volymen. I OSD använder du knapparna + ◄ ► - som du använder knapparna ◄ och ► på fjärrkontrollen.

Byter kanal. I OSD använder du knapparna < ▼▲ > som du använder knapparna ▼ och ▲ på fjärrkontrollen.

Slår på och stänger av TV:n

Standbyläge Låt inte TV:n vara i standbyläget under en längre tid (t.ex. när du är på semester). Apparaten drar ström även när strömknappen är avstängd. Det bästa är att dra ur strömsladden.

Svenska -4 [LFD-LCM]BN68-03673B.indb 4

2011-05-31 �� 6:00:17

Översikt över fjärrkontrollen

✎✎Detta är en speciell fjärrkontroll för synskadade, den har blindskrift på knappen Power samt kanal- och volymknapparna.

Visar och väljer tillgängliga videokällor.

Slår på och stänger av TV:n

HDMI Väljer HDMI-läge direkt.

Tryck för direkt åtkomst till kanalerna.

Går tillbaka till föregående kanal.

Alternativt väljer du text-tv PÅ, dubbel, mix eller AV.

Stänger av ljudet tillfälligt.

Visar Mitt innehåll, Titta på TV och Källa.

Visar EPG-information (Elektronisk programguide). Visar information på TV-skärmen.

CONTENT Välj enkelt funktioner som används ofta. Väljer menyalternativ på skärmen och ändrar de värden som visas på menyn.

Återgår till föregående meny. Knappar som används i Kanallista, Kanalhantering, Mitt innehåll, Nätverk, AllShare™ etc.

A B P.MODE E-MANUAL C SRS D DUAL I-II AD/SUBT.

Använd de här knapparna i en specifik funktion. Mer information finns i e-Manual.

P.MODE: Välj bildläge. SRS: Väljer TruSurround HD-läge. DUAL I-II: Välj dubbelt ljudläge. E-MANUAL: Visar e-Manual-guiden. P.SIZE: Väljer Bildstorlek. AD: Val av ljudbeskrivning. (Inte tillgänglig på alla platser) SUBT.: Visar digital undertext.

Sätta i batterier (batteristorlek: AAA)

Svenska -5 [LFD-LCM]BN68-03673B.indb 5

2011-05-31 �� 6:00:17

Ansluta till en antenn När TV:n slås på för första gången visas grundinställningar automatiskt.

✎✎Förinställning: Ansluta ström och antenn. VHF/UHF-antenn

✎✎Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medfőra risk főr brand.

Plug & Play (initial inställning) När TV:n slås på första gången visas en sekvens med uppmaningar på skärmen som hjälper dig att konfigurera grundinställningarna. Tryck på knappen POWERP. Plug & Play är endast tillgänglig när källan ingångar är inställd på TV:n.

✎✎Tryck på den röda knappen för att återgå till föregående steg.

Tryck på knappen ▲ eller ▼ och sedan på knappen ENTERE. Välj önskat skärmspråk (OSD-språk).

Välja Butiksdemo eller Hemmabruk

Tryck på knappen ◄ eller ► och sedan på knappen ENTERE. Välj läget Hemmabruk. Läget Butiksdemo är avsett för återförsäljarmiljöer. Återställ enhetens inställningar från Butiksdemo till Hemmabruk (standard): Tryck på volymknappen på TV:n. När skärmmenyn för volym visas trycker du och håller ned knappen MENU i 5 sekunder. Butiksdemo är bara tillgängligt för butiksvisning. Om du väljer det går flera av funktionerna inte att använda. Välj Hemmabruk när du tittar hemma.

Tryck på knappen ▲ eller ▼ och sedan på knappen ENTERE. Välj land. Ställ in Klockläge automatiskt eller manuellt.

Tryck på knappen ▲ eller ▼ och sedan på knappen ENTERE. Välj Antenn (Digital och Analog/Digital/Analog) eller Kabel (Digital och Analog/Digital/ Analog).

Tryck på knappen ▲ eller ▼ och sedan på knappen ENTERE. Välj kanalkälla för memorering. Om du ställer in antennkällan som Kabel visas ett steg där du kan tilldela kanalerna numeriska värden (kanalfrekvenser). För mer information, se Kanal → Autoinställning. Tryck på ENTERE när som helst för att avbryta lagringsprocessen.

Njut av TV-tittandet!

Välj Titta på TV. Tryck på knappen ENTERE.

✎✎Om du väljer Nätverksinställning ska du ange nätverket. För mer information, se avsnittet för "Nätverk" i e-Manual.

Om du vill återställa denna funktion ... Välj System - Plug & Play (initial inställning). Ange din 4-siffriga PIN-kod. Standard-PIN-koden är ”0-0-0-0”. Om du vill ändra PIN-koden använder du funktionen Ändra PIN. Du ska göra Plug & Play ((MENU → System) igen hemma även om du gjorde det i butiken.

✎✎Om du har glömt PIN-numret trycker du på fjärrkontrollens knappar i följande ordning, vilket återställer PIN-numret till ”0-0-0-0”: MUTE → 8 → 2 → 4 → POWER (på).

Svenska -6 [LFD-LCM]BN68-03673B.indb 6

2011-05-31 �� 6:00:18

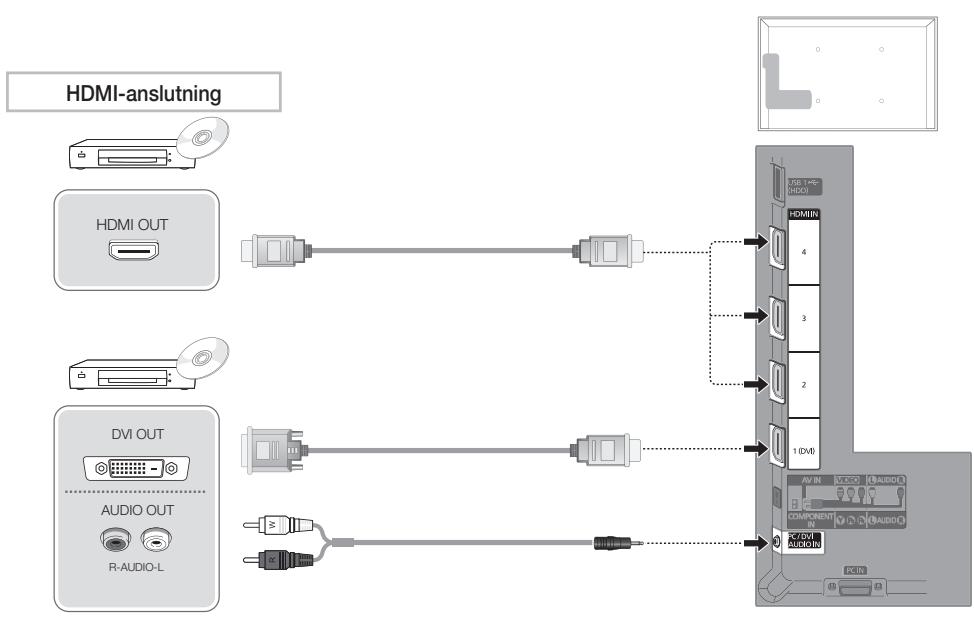

Ansluta till en AV-enhet ¦¦ Tillgängliga enheter: DVD, Blu-ray-spelare, HD-kabelbox, HD STB (digital-TV-box) satellitmottagare, video, digitalt ljudsystem, förstärkare, DVD-hemmabio, dator

HDMI OUT DVI OUT AUDIO OUT R-AUDIO-L Använda en HDMI- eller en HDMI- till DVI-kabel (upp till 1080p)

✎✎HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN

xx Anslut till en digital enhet med en HDMI-kabel för att få bättre ljud- och bildkvalitet. xx En HDMI-kabel stöder digitala video- och ljudsignaler, därför krävs ingen ljudkabel. –– För att ansluta TV:n till en digital enhet som inte stöder HDMI ska du använda en HDMI/DVI och ljudkablar.

xx Bilden kanske inte visas normalt (om den visas alls) eller så kanske inte ljudet fungerar om en extern enhet med

en äldre version av HDMI-läget ansluts till TV:n. Om detta problem uppstår ska du kontakta den externa enhetens tillverkare och höra om det går att uppgradera HDMI-versionen.

xx Kontrollera att HDMI-kabeln är 14 mm tjock, eller mindre. xx Se till att du köper en certifierad HDMI-kabel. Annars kanske inte bilden visas eller så kan det inträffa ett anslutningsfel.

xx En grund-höghastighets HDMI-kabel eller en med ethernet rekommenderas. Den här produkten stöder inte ethernet-funktion via HDMI.

Svenska -7 [LFD-LCM]BN68-03673B.indb 7

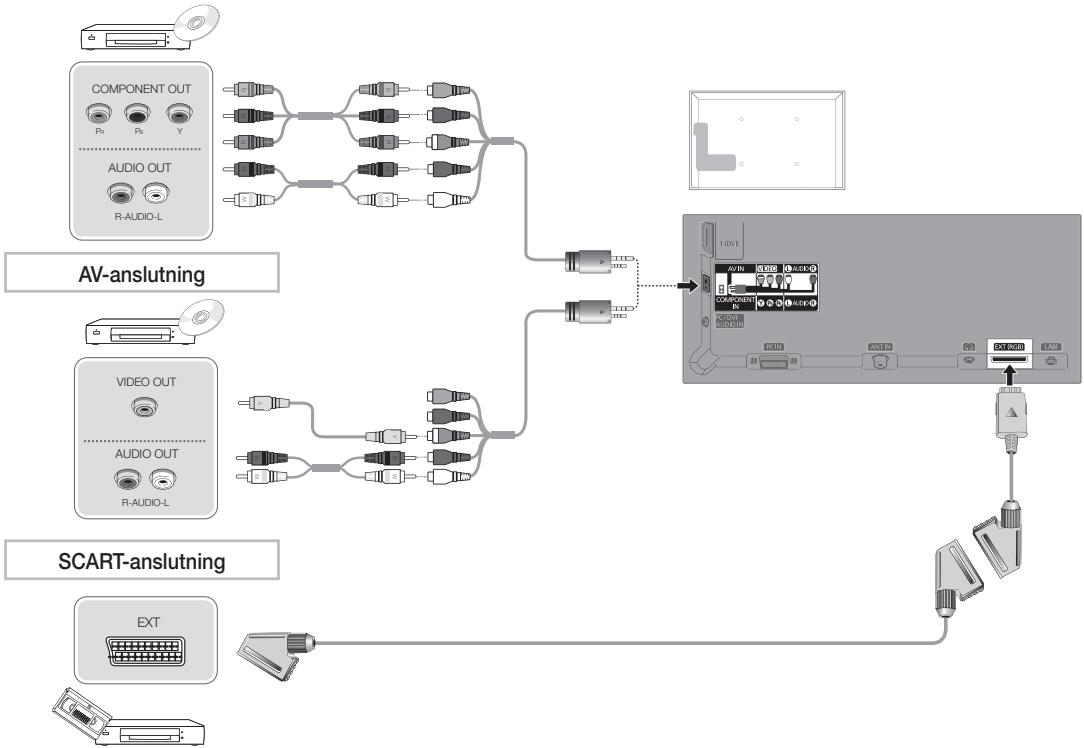

Y VIDEO OUT R R W Y W AUDIO OUT R-AUDIO-L SCART-anslutning

EXT Använda en komponentkabel (upp till 1080p) eller Audio/Video-kabel (endast 480i) och använda en Scart-kabel

✎✎I Ext.-läge stöder DTV Out endast MPEG SD Video och Audio. ✎✎För bästa bildkvalitet rekommenderas komponentanslutningen framför A/V-anslutningen.

Svenska -8 [LFD-LCM]BN68-03673B.indb 8

2011-05-31 �� 6:00:20

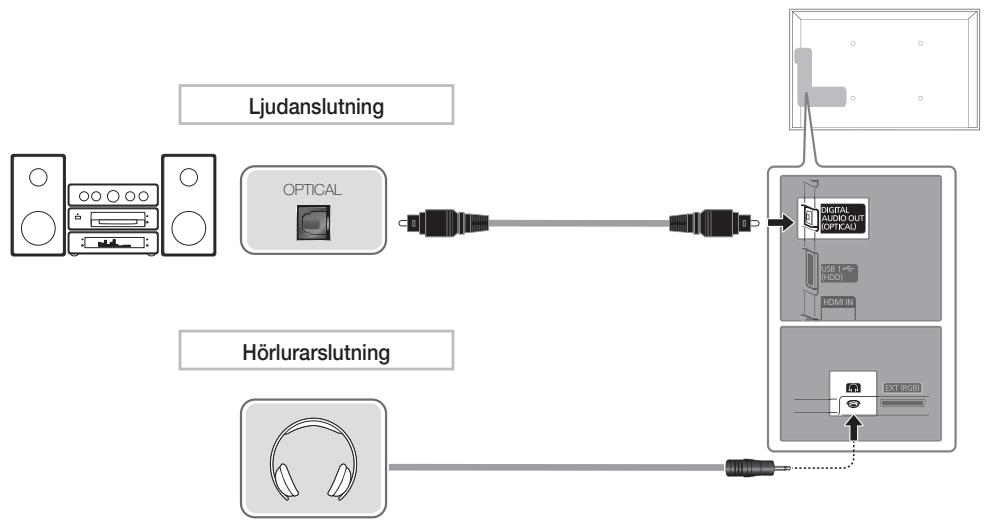

Ansluta till en dator- och ljudenhet ¦¦ Tillgängliga enheter: Digitalt ljudsystem, förstärkare, DVD-hemmabio

OPTICAL Hörlurarslutning

Använda optisk (digital) anslutning eller hörlurar

✎✎DIGITAL AUDIO OUT (OPTICAL)

xx När ett digitalt ljudsystem ansluts till uttaget DIGITAL AUDIO OUT (OPTICAL) sänks volymen på både TV:n och systemet.

xx 5.1 CH (kanals) ljud är tillgängligt när TV:n är ansluten till en extern enhet som stöder 5.1 CH. xx När mottagaren (hemmabion) är inställd till på kan du höra ljud från TV:ns optiska uttag. När TV:n tar emot en

DTV-signal skickar TV:n ut 5.1-kanalsljud till hemmabions mottagare. När källan är en digital komponent, såsom en DVD/Blu-Ray-spelare/kabel-TV-box/STB (digital-TV-box) satellitmottagare och är ansluten till TV:n via HDMI kommer endast 2-kanalsljud att höras från hemmabiomottagaren. Om du vill ha 5.1-kanalsljud ska du ansluta den digitala ljudutgången från DVD/Blu-ray-spelare / kabelbox / STB satellitmottagare direkt till en förstärkare eller hemmabio.

✎✎Hörlurar H: Du kan ansluta hörlurarna till hörlursuttaget på setet. När hörlurar är anslutna kopplas ljudet från de inbyggda högtalarna bort.

xx Ljudfunktionen kan vara begränsad vid anslutning av hörlurar till TV:n. xx Volymen i hörlurarna och TV-volymen justeras på olika sätt.

Svenska -9 [LFD-LCM]BN68-03673B.indb 9

2011-05-31 �� 6:00:21

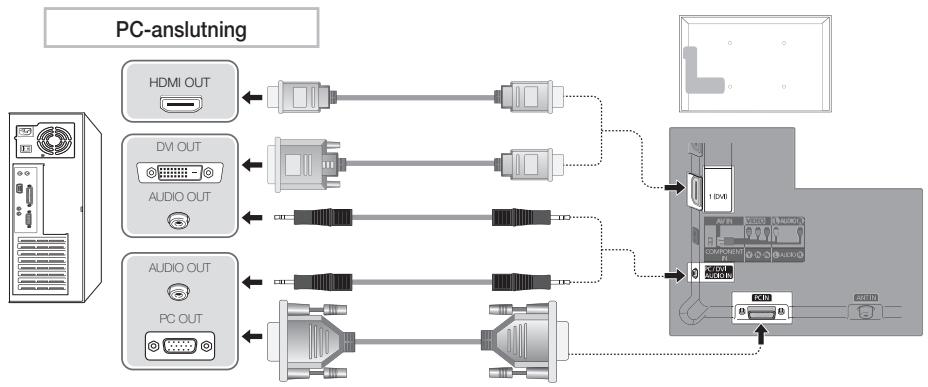

¦¦ Använda en HDMI-kabel eller en HDMI- till DVI-kabel eller en D-sub-kabel

✎✎Anslutning genom HDMI-kabeln kanske inte stöds beroende på datorn. ✎✎En HDMI-kabel stöder digitala video- och ljudsignaler, därför krävs ingen ljudkabel. PC-anslutning

HDMI OUT DVI OUT AUDIO OUT AUDIO OUT PC OUT Visningslägen (D-Sub- och HDMI/DVI-ingång) Optimal upplösning är 1920 X 1080 @ 60 Hz. Läge

IBM MAC VESA DMT VESA DMT/DTV CEA Resolution 640 x 350 720 x 400 640 x 480 832 x 624 1152 x 870 640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864 1280 x 1024 1280 x 1024 1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900 1680 x 1050

xx Vid en HDMI-/DVI-kabelanslutning måste du använda HDMI IN 1(DVI)-uttaget. xx Läget för radsprång kan inte användas. xx Om ett videoformat som inte är standard väljs, kan det hända att enheten inte fungerar som den ska. xx Separat läge och kompositläge stöds. SOG(Sync On Green) stöds inte.

Svenska -10 [LFD-LCM]BN68-03673B.indb 10

2011-05-31 �� 6:00:23

Ändra ingångskällan ¦¦ Källista Används för att välja TV eller annan extern ingångskälla såsom DVD/Blu-ray-spelare/kabelbox/STB satellitmottagare som är ansluten till TV:n. ■■

TV / Ext. / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎✎ I Källista markeras anslutna ingångar. ✎✎ Om du bara vill se anslutna enheter går du till Ansluten genom att använda ◄ eller ► . ✎✎ Ext. och PC är alltid aktiverade. ✎✎ Om de anslutna externa enheterna inte är markerade ska du trycka på den röda knappen. TV:n söker efter anslutna enheter.

Så här redigerar du namnet I Källa trycker du på knappen TOOLS och sedan kan du ställa in de externa ingångskällor du vill ha. ■■

VCR / DVD / Digitalbox / Satellitmottagare / PVR STB / AV-mottagare / Spel / Videokamera / PC / DVI PC / DVI-enheter / TV / IPTV / Bluray / HD DVD / DMA: Namnge den enhet som är ansluten insignalingången för att det skall bli lättare för dig att välja ingångskälla.

✎✎ När du ansluter en dator till porten HDMI IN1 (DVI) med HDMI-kabeln ska du ställa in TV:n på läget PC under Ändra namn. ✎✎ När du ansluter en dator till porten HDMI IN1 (DVI) med HDMI- till DVI-kabeln ska du ställa in TV:n på läget DVI PC under Ändra namn. ✎✎ När du ansluter en dator till porten HDMI IN1 (DVI) med HDMI- till DVI-kabeln ska du ställa in TV:n på läget DVI-enheter under Ändra namn.

Information Du kan se detaljerad information om den valda externa enheten.

✎✎För att få bästa kabelanslutningen till den här produkten ska du se till att använda kablar med maximal tjocklek enligt nedan: xx Maximal tjocklek - 0,55 tum (14mm) Ansluta till en COMMON INTERFACE-plats Installera CI-kortadaptern Installera adaptern så som visas till höger. Om du vill ansluta CI CARD-adaptern ska du följa stegen nedan.

✎✎Se till att du installerar adaptern innan du monterar TV:n på en vägg. 1.

För in CI CARD-adaptern i de båda hålen på produkten 1..

Mata in “CI eller CI+ CARD”.

✎✎ Titta efter de två hålen på TV:ns baksida. A två hål finns vid COMMON INTERFACE-porten.

Använda “CI eller CI+ CARD” För att kunna titta på betalkanaler måste ”CI eller CI+ CARD” matas in. yy Om du inte matar in ”CI eller CI+ CARD” kommer vissa kanaler att visa meddelandet ”Förvrängd signal”. yy Information som bland annat omfattar ett telefonnummer, ”CI eller CI+ CARD” ID, värd-ID och annan information som visas i ungefär 2-3 minuter. Om ett felmeddelande visas kontaktar du tjänsteleverantören. yy När konfigurationen av kanalinformationen slutförts visas meddelandet ”Updating Completed”, vilket innebär att kanallistan uppdaterats.

xx Du behöver ett ”CI eller CI+ CARD” från en lokal kabeltjänstleverantör. xx Ta ut ”CI eller CI+ CARD” genom att försiktigt dra ut det för hand. Om du tappar ”CI eller CI+ CARD” kan det skadas.

xx Sätt i ”CI eller CI+ CARD” i pilens riktning på kortet. xx Placeringen av platsen COMMON INTERFACE kan variera beroende på modell. xx ”CI eller CI+ CARD” stöds inte i alla länder och regioner, kontrollera med din auktoriserade återförsäljare. xx Om du har några problem ska du kontakta ett serviceställe. xx Mata in “CI eller CI+ CARD” som stöder de aktuella antenninställningarna. Skärmen blir förvriden eller syns inte.

Svenska -11 [LFD-LCM]BN68-03673B.indb 11

2011-05-31 �� 6:00:24

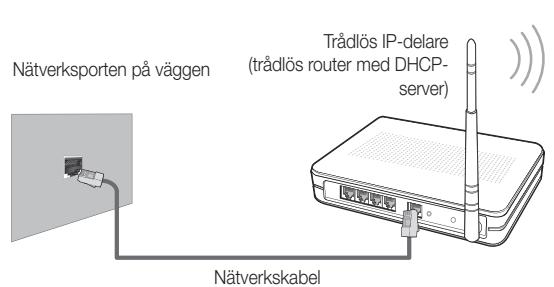

Nätverksanslutning Du kan ställa in din TV så att den kan få tillgång till Internet via ditt lokala nätverk (LAN) med en trådlös anslutning eller anslutning via kabel. Nätverksanslutning - Trådlös Du kan ansluta din TV till nätverket via en trådlös router av standardtyp eller modem. Om du vill ansluta trådlöst måste du först koppla in en “Samsung Wireless LAN Adapter” (WIS09ABGN, WIS09ABGN2, WIS10ABGN - säljs separat) i någon av portarna USB 1 (HDD) eller USB 2 på TV:ns baksida. Se bilden nedan. TV-sidopanel Trådlös IP-delare (trådlös router med DHCPserver)

Nätverksporten på väggen

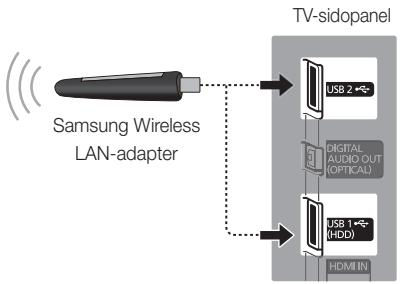

Samsung Wireless LAN-adapter

Samsungs trådlösa nätverksadapter säljs separat och erbjuds av utvalda återförsäljare, E-handelsplatser och Samsungparts. com. Samsungs trådlösa nätverksadapter stöder IEEE 802.11a/b/g och n-kommunikationsprotokoll. Samsung rekommenderar användning av IEEE 802.11n. När du spelar video över en IEEE 802.11b/g-anslutning kanske inte videon visas i så bra kvalitet. De flesta trådlösa nätverkssystem införlivar ett säkerhetssystem som kräver enheter med åtkomst till nätverket via en åtkomstpunkt eller AP (vanligtvis en trådlös IP-delare) för att sända krypterad säkerhetsskod som kallas en trådlös nyckel. Om läget för Pure High-genomströmning (Greenfield) 802.11n väljs och krypteringstypen är inställd på WEP, TKIP eller TKIP-AES (WPS2Mixed) för din trådlösa router så stöder inte Samsung-TV-apparater en anslutning i enlighet med nya Wi-Ficertifieringsspecifikationer. Nätverksanslutning - Kabel Det finns två sätt att ansluta TV:n till nätverket med kabel, beroende på nätverksinställningar. Dessa illustreras nedan: Externt modem (ADSL-/VDSL-/kabel-TV)

Modemporten på väggen

Nätverksporten på väggen

✎✎En nätverkshastighet lägre än 10 Mbps stöds inte.

2011-05-31 �� 6:00:26

E-MANUAL Du ser insruktioner om TV:ns funktioner i e-Manual på din TV. Tryck på knappen E-MANUAL på fjärrkontrollen för att använda det. Flytta markören med pilknapparna uppåt/nedåt/höger/vänster för att markera en kategori och sedan ett ämne och tryck sedan på knappen ENTERE. e-Manual visar sidan du vill se. Du kan också öppna det direkt via menyn.

O MENUm → Support → e-Manual → ENTERE

✎ För att återgå till huvudmenyn för e-Manual trycker du på knappen E-MANUAL på fjärrkontrollen.

✎ Du kan inte använda alternativet Försök nu direkt om TV:n är inställd på extern ingångskälla.

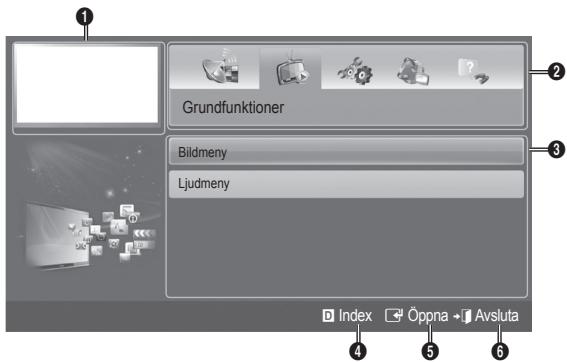

Skärmvisning 1 Aktuell video, TV-program etc.

2 Kategorilistan. Tryck på knappen ◄ eller ► för att välja den kategori du vill ha.

3 Visar undermenylistan. Använd pilknapparna på fjärrkontrollen för att flytta markören. Tryck på knappen ENTERE för att välja den undermeny du vill ha.

Grundfunktioner Bildmeny Ljudmeny

4 } Blå (Index): Visar indexskärmen. 5 E Öppna Välj en kategori eller undermeny. 6 e Avsluta: Stänger e-Manual.

} Index E Öppna e Avsluta

Växla mellan e-Manual och överensstämmande meny(er). Grundegenskaper > Bildmeny (3/17)

Bakgrundsljus Kontrast Ljusstyrka Skärpa Färg Ton (G/R) Skärmjustering

:7 : 95 : 45 : 50 : 50 : G50/R50

✎ Den här funktionen är inte aktiverad i vissa menyer. Metod 1

1. Om du vill använda menyn som överensstämmer med ett 1. Tryck på knappen ENTERE när ett ämne visas. “Är ämne i e-Manual trycker du på den röda knappen för att du säker?” visas. Välj Ja, och tryck sedan på knappen välja Försök nu. ENTERE. Skärmspråksfönstret visas. 2. För att återgå till skärmen för e-Manual, trycker du på knappen E-MANUAL.

2. För att återgå till skärmen för e-Manual, trycker du på knappen E-MANUAL.

Svenska -13 [LFD-LCM]BN68-03673B.indb 13

2011-05-31 �� 6:00:28

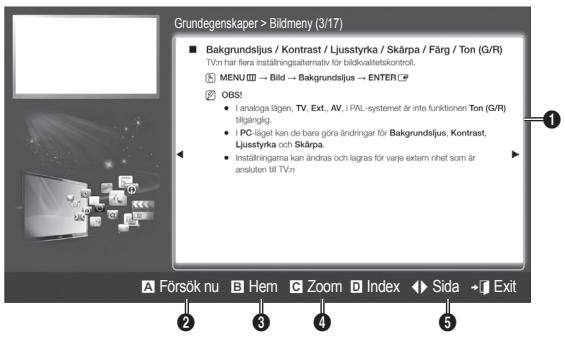

Visa innehållet 1 Innehållsområde: Innehåller ämnen om du valde en undermeny. För att gå till föregående eller nästa sida trycker du på knappen ◄ / ►.

Grundegenskaper > Bildmeny (3/17)

2 Försök nu: Visar skärmspråksmenyn som överensstämmer med ämnet. För att återgå till skärmen för e-Manual, trycker du på knappen E-MANUAL. 3 Hem: Öppnar startskärmen för e-Manual.

4 Zoom: Förstorar en skärm. Du kan bläddra igenom den förstorade skärmen genom att använda knapparna ▲ / ▼. 5 L (Sida): Gå till föregående eller nästa sida.

Använda zoomläget Välj Zoom och tryck på knappen ENTERE för att förstora skärmen. Du kan bläddra igenom den förstorade skärmen genom att använda knapparna ▲ eller ▼.

✎✎För att återgå till skärmen för normal storlek trycker du på knappen RETURN.

Så här söker du ett ämne på index-sidan 1. För att söka efter ett ämne trycker du på vänster eller höger pilknapp för att välja en bokstav och sedan trycker du på ENTERE. Indexet visar en lista över ämnen och nyckelord som börjar med den valda bokstaven. 2. Tryck på pilknappen upp/ned för att välja ett ämne eller nyckelord och tryck sedan på knappen ENTERE. 3. Sidan för e-Manual med ämnet visas.

✎✎Om du vill stänga skärmen för Index ska du trycka på knappen RETURN.

Svenska -14 [LFD-LCM]BN68-03673B.indb 14

2011-05-31 �� 6:00:29

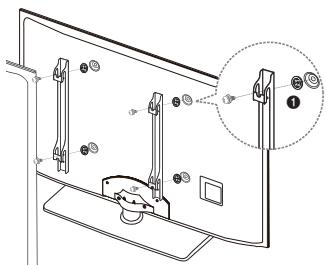

Installera väggfästet Objekt för väggmontering (säljs separat) gör det möjligt för dig att montera TV:n på väggen. För detaljerad information om hur du utför en väggmontering, se de medföljande anvisningarna för väggmontering. Kontakta en tekniker för montering av väggfästet. Samsung Electronics är inte ansvariga för skador på produkten eller personlig skada på dig själv eller andra om du väljer att montera TV:n själv. Specifikationer för väggmonteringssats (VESA) Alternativ A. Installera SAMSUNG väggstativ

Alternativ B. Installera ett väggstativ från en annan tillverkare

Väggmonteringssatsen medföljer inte utan säljs separat. Installera väggfästet på en fast vägg som är helt lodrät mot golvet. Vid montering i andra byggmaterial, kontakta närmaste återförsäljare. Om den har installerats i ett tak eller en vägg som lutar kan det resultera i allvarlig personskada.

xx Standardmåtten för väggfästessatser visas i tabellen nedan. xx Vid köp av vår väggmonteringssats, medföljer en detaljerad installationsmanual och alla nödvändiga delar för montering. xx Använd inte skruvar som inte efterlever VESA-standard för skruvspecifikationer. xx Använd inte skruvar som är längre än standardmåtten, eftersom de kan orsaka skada inne i TV:n. xx För väggmonteringar som inte efterlever VESA-standard för skruvspecifikationer kan skruvarnas längd variera beroende på specifikationerna.

xx Fäst inte skruvarna för hårt, då det kan skada produkten eller göra att den ramlar ned och leda till personskada. Samsung ansvarar inte för den här typen av olyckor.

xx Samsung ansvarar inte för produkt- eller personskada som uppstår till följd av att en väggmontering används som inte är VESA-certifierad eller om kunden underlåter att följa produktinstallationsbeskrivningarna.

xx Överskrid inte 15 graders lutning vid montering av den här TV:n. Produktfamilj

Installera inte väggmonteringssatsen när TV:n är påslagen. Det kan leda till personskada på grund av elektriska stötar.

Svenska -15 [LFD-LCM]BN68-03673B.indb 15

2011-05-31 �� 6:00:30

Felsökning Om TV:n verkar ha ett problem ska du först försöka lista ut möjliga problem och lösningar. Om inget av dessa felsökningstips hjälper ska du besöka "www.samsung.com" och klicka på Support eller kontakta ett Samsung kundservicecenter. Problem

Lösningar och förklaringar

• Se till att strömsladden sitter i ordentligt i vägguttaget och TV:n. • Kontrollera att det finns ström i vägguttaget. • Prova att trycka på POWER-knappen på TV:n för att se till problemet inte ligger i fjärrkontrollen. Om TV:n slås på ska du se avsnittet "Fjärrkontrollen fungerar inte" nedan.

Det finns ingen bild/video.

• Kontrollera kabelanslutningarna (ta ur och koppla in alla kablar på TV:n och de externa enheterna). • Ställ in din externa enhets (kabel-/digital-tv-box, DVD, Blu-ray etc) videoutgång för att matcha anslutningarna till TV-ingången. Om exempelvis en utgång för en extern enhet är HDMI, ska den anslutas till en HDMI-ingång på TV:n. • Se till att de anslutna enheterna är påslagna. • Se till att välja TV:ns rätta källa genom att trycka på knappen SOURCE på TV:ns fjärrkontroll. • Starta om den anslutna enheten genom att återansluta enhetens strömkabel.

Fjärrkontrollen fungerar inte.

• Byt fjärrkontrollens batterier och sätt polerna (+/–) åt rätt håll. • Rengör sensorns sändningsfönster på fjärrkontrollen. • Prova att rikta fjärrkontrollen direkt mot TV på 5~6 fots avstånd.

Kabelboxens fjärrkontroll slår inte på eller av TV:n, eller så justeras inte volymen.

• Programmera kabel-tv-boxens fjärrkontroll så att den även fungerar till TV:n. Mer information om SAMSUNG TV-kod finns i bruksanvisningen till kabel-tv-boxen.

✎✎Du kan hålla TV:n på optimal nivå genom att uppgradera senaste firmware på webbplatsen (samsung.com Support -> Downloads) via USB.

✎✎TFT LCD-panelen har en panel som består av underpixlar som kräver sofistikerad teknik för produktionen. Det kan dock finnas några få mörka eller ljusa pixlar på skärmen. Dessa pixlar har ingen inverkan på produktens prestanda.

Lista över funktioner Perfekt digitalt gränssnitt och nätverksfunktion: Med en inbyggd HD-enhet, går det att titta på avgiftsfria HD-sändningar utan en kabelbox /STB (digital-tv-box) eller satellitmottagare. Mitt innehåll Gör att du kan spela upp musikfiler och bilder som är sparade på en USB-enhet. AllShare™ AllShare™ ansluter din TV och kompatibla mobiltelefoner från Samsung/enheter via ett nätverk. Anynet+(HDMI-CEC) Med Anynet+ kan du styra alla anslutna enheter från Samsung som stöder Anynet+ med din TV-fjärrkontroll från Samsung.

Svenska -16 [LFD-LCM]BN68-03673B.indb 16

2011-05-31 �� 6:00:31

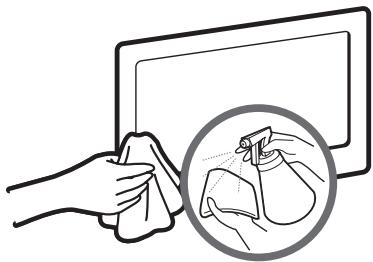

Förvaring och skötsel

✎✎Om du tar bort etiketten som sitter på TV-skärmen kan det sitta kvar rester som ska avlägsnas när du tittar på TV.

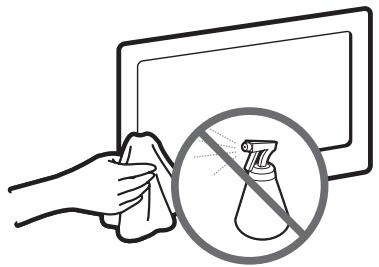

Spruta inte vatten eller rengöringsmedel rakt på produkten. All vätska som tränger in i produkten kan orsaka fel, brand och elektrisk kortslutning.

Rengör produkten med en mjuk trasa som har doppats i lite vatten.

Specifikationer Upplösning Miljöfaktorer Temperatur vid drift Luftfuktighet vid drift Temperatur vid förvaring Luftfuktighet vid förvaring TV-system Färg-/videosystem Ljudsystem HDMI IN

1920 x 1080 0°C till 40°C (50°F till 104°F) 10% till 80%, icke kondenserande -20°C till 45°C (-4°F till 113°F) 5 % till 95 %, icke kondenserande Analogt: B/G, D/K, L, I (beroende på val av land) Digital: DVB-T/DVB-C Analogt: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480p Ljud: 2Ch linjär PCM 32/44.1/48kHz, 16/20/24 bitar.

Vridbart stativ (vänster/höger)

Ljud (Utgång) Mått (BxDxH) Stomme Vikt

10 W X 2 921,2 x 29,9 x 536,1 (mm) 10,5 kg

1056,3 x 29,9 x 612,3 (mm) 12,5 kg

✎✎Design och specifikationer kan ändras utan föregående meddelande. ✎✎Effektspecifikationer och effektförbrukningen finns på etiketten som sitter på produkten.
