MANUAL DE UTILIZADOR HE46A SAMSUNG

} Índice E Entrar e Salir

2011-05-31 �� 5:58:42

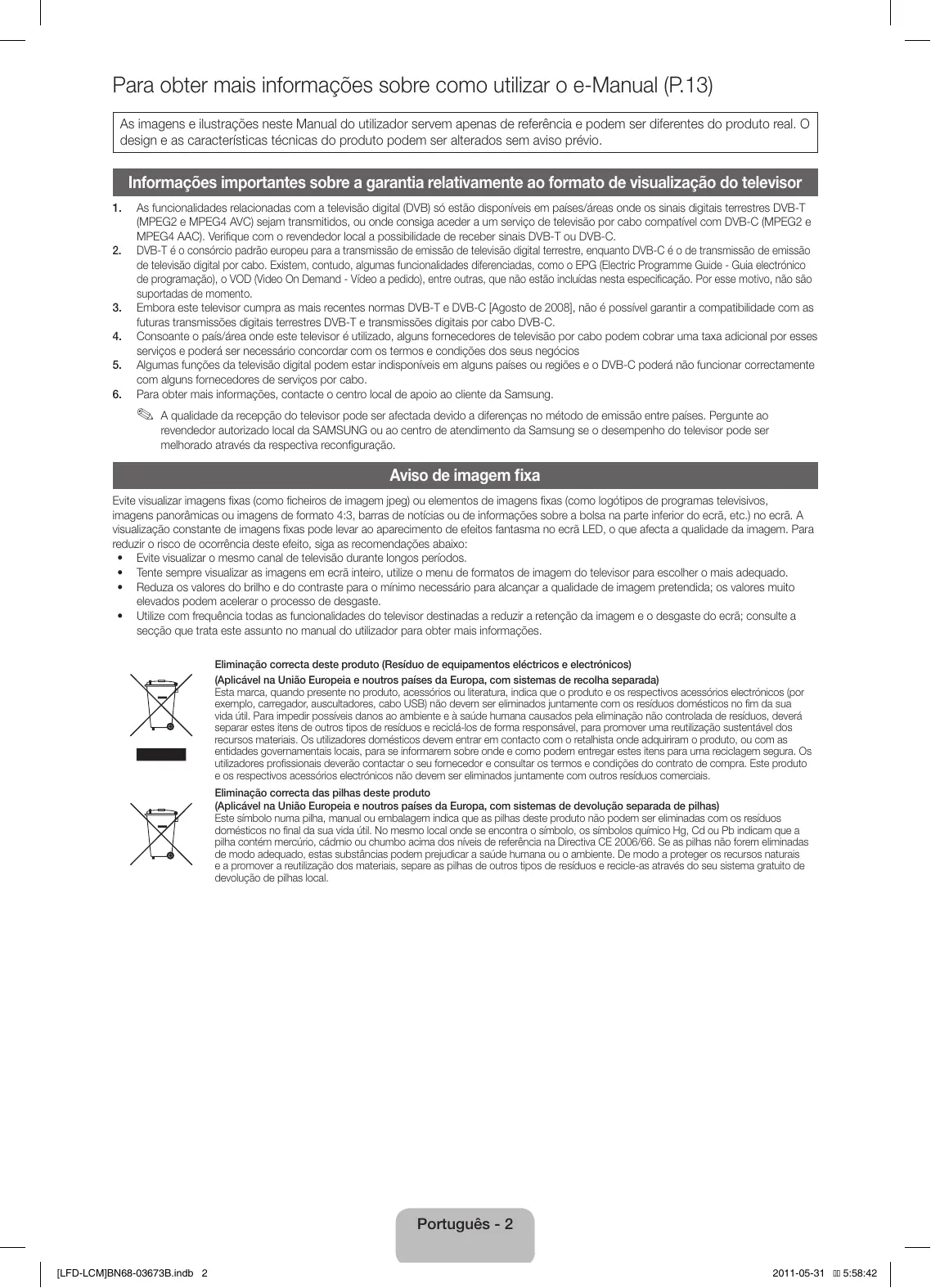

Para obter mais informações sobre como utilizar o e-Manual (P.13) As imagens e ilustrações neste Manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as características técnicas do produto podem ser alterados sem aviso prévio.

Informações importantes sobre a garantia relativamente ao formato de visualização do televisor 1. 2.

As funcionalidades relacionadas com a televisão digital (DVB) só estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C. DVB-T é o consórcio padrão europeu para a transmissão de emissão de televisão digital terrestre, enquanto DVB-C é o de transmissão de emissão de televisão digital por cabo. Existem, contudo, algumas funcionalidades diferenciadas, como o EPG (Electric Programme Guide - Guia electrónico de programação), o VOD (Video On Demand - Vídeo a pedido), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento. Embora este televisor cumpra as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C. Consoante o país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esses serviços e poderá ser necessário concordar com os termos e condições dos seus negócios Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo. Para obter mais informações, contacte o centro local de apoio ao cliente da Samsung.

✎✎ A qualidade da recepção do televisor pode ser afectada devido a diferenças no método de emissão entre países. Pergunte ao

revendedor autorizado local da SAMSUNG ou ao centro de atendimento da Samsung se o desempenho do televisor pode ser melhorado através da respectiva reconfiguração.

Aviso de imagem fixa Evite visualizar imagens fixas (como ficheiros de imagem jpeg) ou elementos de imagens fixas (como logótipos de programas televisivos, imagens panorâmicas ou imagens de formato 4:3, barras de notícias ou de informações sobre a bolsa na parte inferior do ecrã, etc.) no ecrã. A visualização constante de imagens fixas pode levar ao aparecimento de efeitos fantasma no ecrã LED, o que afecta a qualidade da imagem. Para reduzir o risco de ocorrência deste efeito, siga as recomendações abaixo: • Evite visualizar o mesmo canal de televisão durante longos períodos. • Tente sempre visualizar as imagens em ecrã inteiro, utilize o menu de formatos de imagem do televisor para escolher o mais adequado. • Reduza os valores do brilho e do contraste para o mínimo necessário para alcançar a qualidade de imagem pretendida; os valores muito elevados podem acelerar o processo de desgaste. • Utilize com frequência todas as funcionalidades do televisor destinadas a reduzir a retenção da imagem e o desgaste do ecrã; consulte a secção que trata este assunto no manual do utilizador para obter mais informações. Eliminação correcta deste produto (Resíduo de equipamentos eléctricos e electrónicos) (Aplicável na União Europeia e noutros países da Europa, com sistemas de recolha separada) Esta marca, quando presente no produto, acessórios ou literatura, indica que o produto e os respectivos acessórios electrónicos (por exemplo, carregador, auscultadores, cabo USB) não devem ser eliminados juntamente com os resíduos domésticos no fim da sua vida útil. Para impedir possíveis danos ao ambiente e à saúde humana causados pela eliminação não controlada de resíduos, deverá separar estes itens de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos devem entrar em contacto com o retalhista onde adquiriram o produto, ou com as entidades governamentais locais, para se informarem sobre onde e como podem entregar estes itens para uma reciclagem segura. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os respectivos acessórios electrónicos não devem ser eliminados juntamente com outros resíduos comerciais. Eliminação correcta das pilhas deste produto (Aplicável na União Europeia e noutros países da Europa, com sistemas de devolução separada de pilhas) Este símbolo numa pilha, manual ou embalagem indica que as pilhas deste produto não podem ser eliminadas com os resíduos domésticos no final da sua vida útil. No mesmo local onde se encontra o símbolo, os símbolos químico Hg, Cd ou Pb indicam que a pilha contém mercúrio, cádmio ou chumbo acima dos níveis de referência na Directiva CE 2006/66. Se as pilhas não forem eliminadas de modo adequado, estas substâncias podem prejudicar a saúde humana ou o ambiente. De modo a proteger os recursos naturais e a promover a reutilização dos materiais, separe as pilhas de outros tipos de resíduos e recicle-as através do seu sistema gratuito de devolução de pilhas local.

Português - 2 [LFD-LCM]BN68-03673B.indb 2

2011-05-31 �� 5:58:42

✎✎Certifique-se de que os itens seguintes são fornecidos com o seu televisor. Se faltar algum acessório, contacte o seu revendedor. ✎✎A cor e a forma dos itens podem variar consoante os modelos. ✎✎Os cabos não incluídos no conteúdo da embalagem podem ser adquiridos em separado. CUIDADO: INTRODUZA A FICHA COM FIRMEZA PARA QUE O ADAPTADOR NÃO SE DESLIGUE DO TELEVISOR yy Cabo de alimentação yy Pano de limpeza

yy Telecomando e pilhas (2 pilhas AAA) yy Manual do utilizador yy Cartão de garantia

yy Anel de suporte (4EA)

yy Base de suporte de cabos

✎✎Será cobrada uma taxa administrativa se (a) requisitar um técnico e o produto não tiver qualquer defeito (isto é, se não tiver lido este manual do utilizador) (b) levar a unidade a um centro de reparação e o produto não tiver qualquer defeito (isto é, se não tiver lido este manual do utilizador)

✎✎O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

Português - 3 [LFD-LCM]BN68-03673B.indb 3

2011-05-31 �� 5:58:43

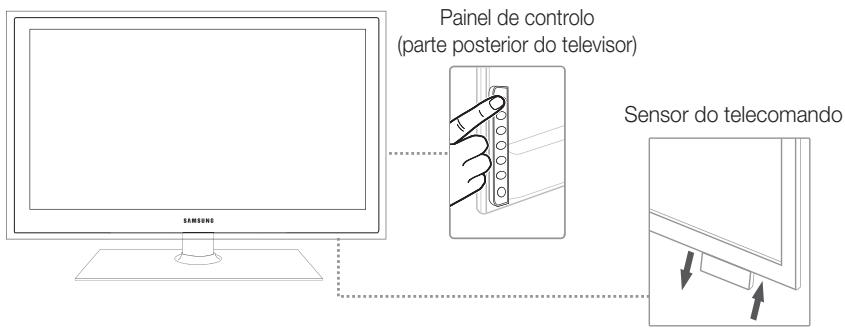

Apresentação do painel de controlo

✎✎A cor e a forma do produto podem variar consoante o modelo. Painel de controlo (parte posterior do televisor) Sensor do telecomando

Sensor do telecomando

O sensor do telecomando irá aparecer quando carregar na parte inferior do lado direito do televisor.

Indicador de corrente

Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de espera.

SOURCEE Alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTERE do telecomando.

Apresenta um menu no ecrã, o OSD (on screen display - indicações no ecrã), das funcionalidades do seu televisor.

Regula o volume. No OSD, utilize os botões + ◄ ► - tal como utiliza os botões ◄ e ► do telecomando.

Muda de canal. No OSD, utilize os botões < ▼▲ > tal como utiliza os botões ▼ e ▲ do telecomando.

Liga ou desliga o televisor.

Modo de espera Não deixe o televisor no modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). O televisor continua a consumir uma pequena quantidade de energia eléctrica mesmo quando o botão de alimentação está desligado. É aconselhável desligar o cabo de alimentação.

Português - 4 [LFD-LCM]BN68-03673B.indb 4

2011-05-31 �� 5:58:44

Apresentação do telecomando

✎✎Este é um telecomando especial para indivíduos com deficiência visual e tem pontos de Braille no botão de alimentação, nos botões de canais e nos botões de volume.

Apresenta e selecciona as fontes de vídeo disponíveis.

Liga e desliga o televisor.

HDMI Selecciona o modo HDMI directamente.

Volta ao canal anterior.

Apresenta o menu principal no ecrã. Apresenta as opções Meus Conteúdos, Ver TVe Fonte.

Apresenta a lista de canais no ecrã. Apresenta o EPG (Electronic Programme Guide - Guia de programação electrónico). Apresenta informações sobre o ecrã do televisor.

CONTENT Selecciona rapidamente as funções mais utilizadas. Selecciona as opções de menu no ecrã e altera os respectivos valores.

Volta ao menu anterior. Botões utilizados nos menus Lista Canais, Gestor de Canais, Meus Conteúdos, Rede, AllShare™ etc.

A P.MODE E-MANUAL B C SRS D DUAL I-II AD/SUBT.

Utilize estes botões para uma funcionalidade específica. Para mais informações consulte o manual electrónico

P.MODE: selecciona o modo de imagem. SRS: selecciona o modo TruSurround HD. DUAL I-II: selecciona o modo de som dual. E-MANUAL: apresenta o guia e-Manual. P.SIZE: selecciona o tamanho da imagem. AD: Selecção da descrição de áudio. (Não disponível em alguns locais) SUBT.: apresenta legendas digitais.

Introdução das pilhas (Tamanho da pilha: AAA)

Português - 5 [LFD-LCM]BN68-03673B.indb 5

2011-05-31 �� 5:58:45

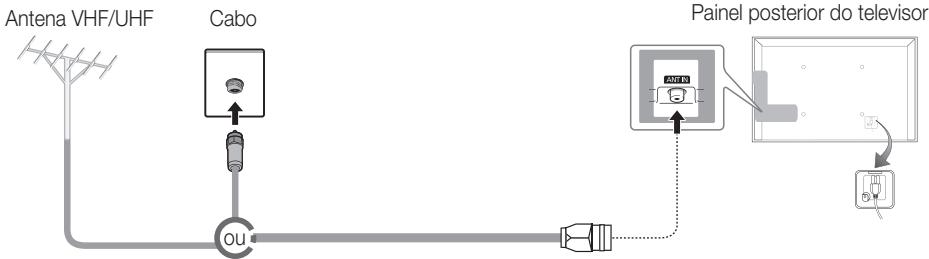

Ligação a uma antena Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática.

✎✎Predefinição: ligação à corrente eléctrica e à antena.

Antena VHF/UHF Painel posterior do televisor

Plug & Play (Configuração inicial) Quando ligar o televisor pela primeira vez, uma sequência de avisos no ecrã ajuda-o a configurar as definições básicas. Carregue no botão POWERP. A funçãoPlug & Play só está disponível se a fonte de Introduzir estiver definida para TV.

✎✎Para regressar ao passo anterior, carregue no botão vermelho.

Selecção de um idioma

Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione o idioma pretendido para o OSD (On Screen Display - Indicações no ecrã).

Selecção de Demons. Loja ou Util. Domés.

Carregue no botão ◄ ou ► e, em seguida, no botão ENTERE. Seleccione o modo Util. Domés.. O modo Demons. Loja destina-se a locais de venda a retalho. Para repor as definições da unidade de Demons. Loja para Util. Domés. (padrão): carregue no botão de volume do televisor. Quando o OSD de volume aparecer, carregue sem soltar em MENU durante 5 seg. Demons. Loja destina-se apenas a utilização numa loja. Se seleccionar esta opção, não vai poder utilizar diversas funções. Para ver televisão em casa, seleccione Util. Domés..

Definição de Modo Relógio

Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione o país pretendido. Depois de seleccionar o país no menu País, alguns modelos permitem avançar para uma opção adicional para definir o número PIN. Quando introduz o número PIN, 0-0-0-0 não está disponível. Defina o Modo Relógio de forma automática ou manual.

Selecção de uma antena

Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione Antena (Digital e Analógico / Digital / Analógico) ou Cabo (Digital e Analógico / Digital / Analógico)

Selecção de um canal

Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione a fonte do canal a memorizar. Se definir a origem da antena para Cabo, tornase possível atribuir valores numéricos (frequências de canal) aos canais. Para obter mais informações, consulte Canal → Sintonização automática. Carregue no botão ENTERE em qualquer altura para interromper o processo de memorização.

Desfrute do seu televisor.

Seleccione Ver TV. Carregue no botão ENTERE.

✎✎Se seleccionar Definições de Rede, defina a rede. Para obter mais informações, consulte “Rede” no e-Manual.

Se pretender repor esta funcionalidade... Seleccione Sistema - Plug & Play (Configuração inicial). Introduza o número PIN de 4 dígitos. O número PIN predefinido é “0-0-0-0.” Se pretender alterar o número PIN, utilize a função Alterar PIN. Deve executar a função Plug & Play (MENU → Sistema) novamente em casa, mesmo tendo executado esse procedimento na loja.

✎✎Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, no modo de espera, repondo o PIN para “0-0-0-0”: MUTE → 8 → 2 → 4 → POWER (ligar).

Português - 6 [LFD-LCM]BN68-03673B.indb 6

2011-05-31 �� 5:58:45

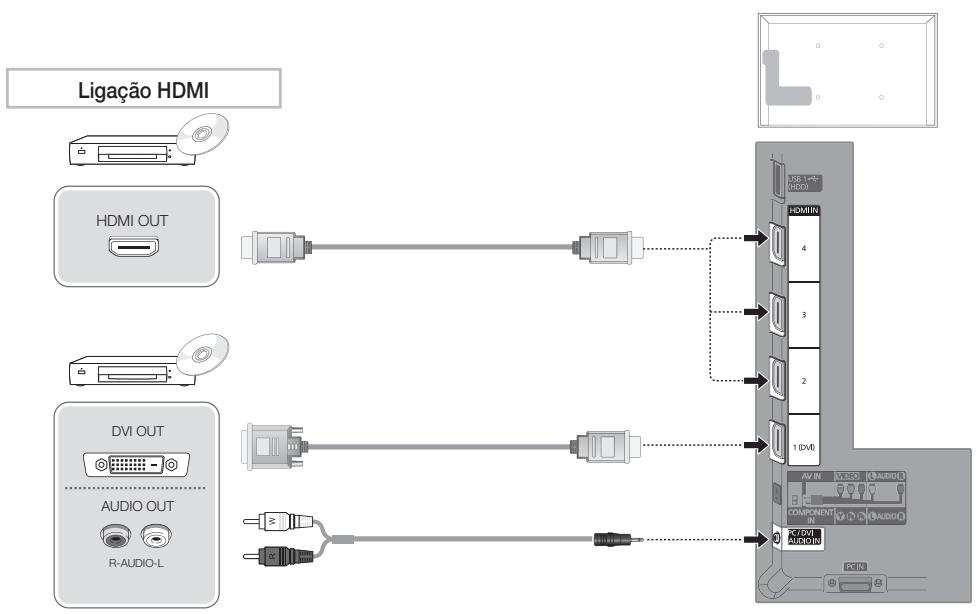

Ligação a um dispositivo AV ¦¦ Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB (Set-Top-Box), videogravador, sistema de áudio digital,

amplificador, sistema Home Theatre DVD, PC Ligação HDMI HDMI OUT DVI OUT AUDIO OUT R-AUDIO-L Com um cabo HDMI ou HDMI a DVI (até 1080p)

✎✎HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN

xx Para uma melhor qualidade de imagem e som, deve ligar os dispositivos digitais através de um cabo HDMI. xx Os cabos HDMI suportam sinais de áudio e vídeo digitais e não requerem um cabo de áudio. –– Para ligar o televisor a um dispositivo digital que não disponha de uma saída HDMI, utilize um cabo HDMI/DMI e cabos de áudio.

xx Se um dispositivo externo que utilize uma versão mais antiga do modo HDMI for ligado ao televisor, a imagem

pode não aparecer normalmente (ou não aparecer de todo) ou o som pode não funcionar. Neste caso, informe-se da versão de HDMI do dispositivo externo junto do respectivo fabricante e, se estiver desactualizada, solicite uma actualização.

xx Certifique-se de que utiliza um cabo HDMI com espessura de 14 mm ou menos. xx Certifique-se de que adquire um cabo HDMI certificado. Caso contrário, a imagem pode não aparecer ou pode ocorrer um erro de ligação.

xx Recomenda-se a utilização de um cabo HDMI de velocidade básica ou com Ethernet. Este produto não suporta a função Ethernet através de HDMI.

Português - 7 [LFD-LCM]BN68-03673B.indb 7

2011-05-31 �� 5:58:46

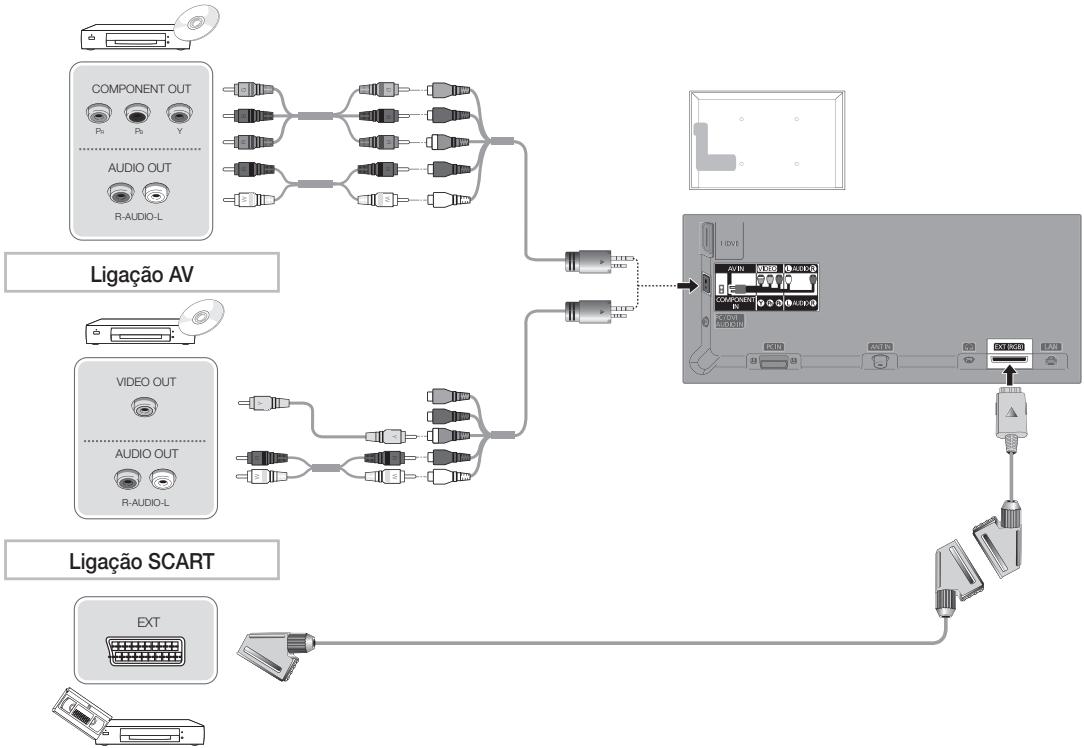

G B R R R R W PB B PR G COMPONENT OUT W Ligação do componente

Y AUDIO OUT R-AUDIO-L Ligação AV Y VIDEO OUT R R W Y W AUDIO OUT R-AUDIO-L Ligação SCART EXT Com um cabo de componente (até 1080p) ou de áudio/vídeo (apenas 480i) e um cabo Scart

✎✎No modo Ext., DTV Out só suporta áudio e vídeo MPEG SD. ✎✎Para obter a melhor qualidade de imagem, é aconselhável uma ligação de componente (em detrimento da ligação A/V).

Português - 8 [LFD-LCM]BN68-03673B.indb 8

2011-05-31 �� 5:58:48

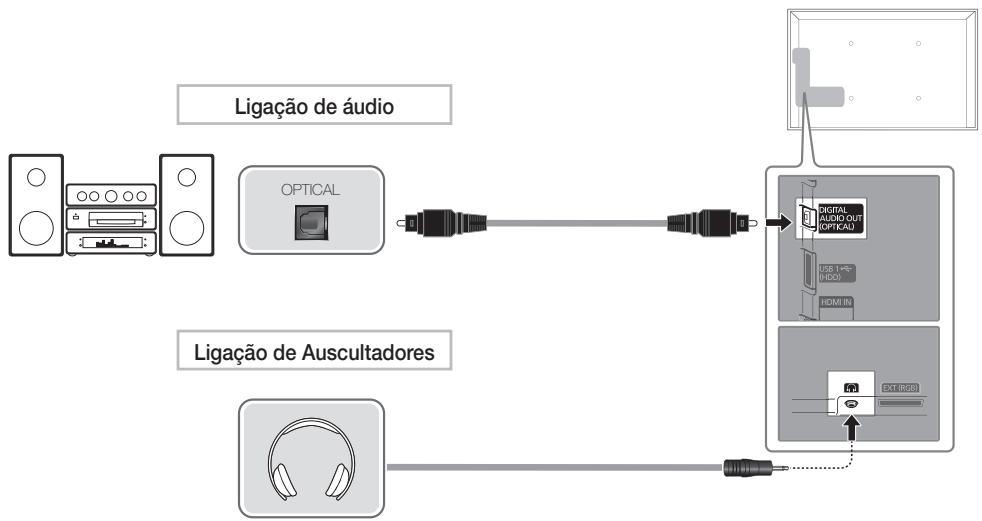

Ligação a um PC e a um dispositivo áudio

¦¦ Dispositivos disponíveis: sistema de áudio digital, amplificador, sistema home theatre DVD Ligação de áudio

OPTICAL Ligação de Auscultadores

Com um cabo óptico (digital) ou ligação de auscultadores

✎✎DIGITAL AUDIO OUT (OPTICAL)

xx Se o receptor (sistema home theatre) estiver definido para Ligado, o som é emitido a partir da tomada óptica do

televisor. Se o televisor receber um sinal DTV, envia som de 5.1 canais para o receptor do sistema home theatre. Se a fonte for um componente digital, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/ receptor de satélite STB (Set-Top Box), e estiver ligada ao televisor através de um cabo HDMI, o receptor do sistema home theatre só reproduz áudio de 2 canais. Se pretender ouvir áudio de 5.1 canais, ligue a tomada de saída de áudio digital do seu leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB directamente a um amplificador ou a um sistema home theatre.

✎✎Auscultadores H: Pode ligar os auscultadores à respectiva saída existente no televisor. Quando os auscultadores estão ligados, o som dos altifalantes incorporados é desactivado.

xx A função de som pode ser limitada quando liga os auscultadores ao televisor. xx O volume dos auscultadores e o volume do televisor são reguláveis em separado.

Português - 9 [LFD-LCM]BN68-03673B.indb 9

2011-05-31 �� 5:58:49

¦¦ Com um cabo HDMI ou HDMI a DVI / cabo D-sub

✎✎A ligação através do cabo HDMI pode não ser suportada, dependendo do PC. ✎✎Os cabos HDMI suportam sinais de áudio e vídeo digitais e não requerem um cabo de áudio.

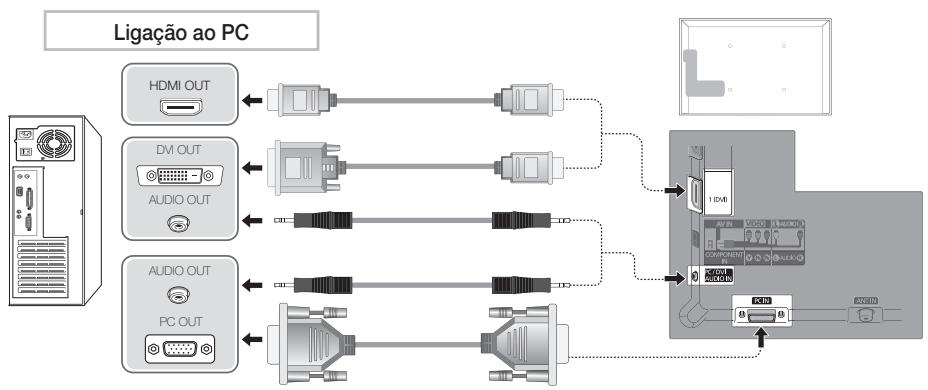

Ligação ao PC HDMI OUT DVI OUT AUDIO OUT AUDIO OUT PC OUT Com um cabo HDMI/DVI/cabo D-sub A resolução ideal é 1920 X 1080 @ 60 Hz. Modo

IBM MAC VESA DMT VESA DMT / DTV CEA Resolução

Frequência horizontal (KHz)

Frequência vertical (Hz)

Frequência do relógio em pixels (MHz)

Polaridade de sincronização (H/V)

640 x 350 720 x 400 640 x 480 832 x 624 1152 x 870 640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864 1280 x 1024 1280 x 1024 1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900 1680 x 1050

✎✎NOTA xx Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI). xx O modo entrelaçado não é suportado. xx O televisor pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão. xx São suportados os modos Separado e Composto. SOG (Sync On Green) não é suportado.

Português - 10 [LFD-LCM]BN68-03673B.indb 10

2011-05-31 �� 5:58:51

Alteração da fonte de entrada ¦¦ Lista de Fontes Utilize esta opção para seleccionar o televisor ou outras fontes de entrada externa, como leitores de DVD/leitores de Bluray/caixa de televisão por cabo/receptor de satélite STB, ligadas ao televisor. ■■

TV / Ext. / PC / AV / Componente / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎✎ Em Lista de Fontes, as entradas ligadas são realçadas. ✎✎ Se pretender ver apenas os dispositivos ligados, vá para Ligada utilizando o botão ◄ ou ►. ✎✎ As opções Ext. e PC permanecem sempre activadas. ✎✎ Se os dispositivos externos ligados não estiverem realçados, carregue no botão vermelho. O televisor vai procurar dispositivos ligados.

Como utilizar a opção Editar Nome Na opção Fonte, carregue no botão TOOLS e, em seguida, defina o nome que pretender para a fonte de entrada externa. ■■

VCR / DVD / STB cabo / Satélite STB / PVR STB / Receptor AV / Jogos / Câmara de vídeo / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada.

✎✎ Se ligar um PC à porta HDMI IN 1(DVI) utilizando um cabo HDMI, deve definir o televisor para o modo PC em Editar Nome. ✎✎ Se ligar um PC à porta HDMI IN 1(DVI) utilizando um cabo HDMI a DVI, deve definir o televisor para o modo DVI PC em Editar Nome. ✎✎ Se ligar um dispositivo AV à porta HDMI IN 1(DVI) utilizando um cabo HDMI a DVI, deve definir o televisor para o modo Dispositivos DVI em Editar Nome.

Informação Pode ver informações detalhadas sobre o dispositivo externo seleccionado.

✎✎Pour obtenir la meilleure connexion câblée possible vers cet appareil, utilisez des câbles de l'épaisseur maximale indiquée ci-dessous. xx Espessura máxima - 0.55 polegadas (14 mm) Ligação a uma ranhura COMMON INTERFACE Ligação do adaptador para CI Card Ligue o adaptador conforme ilustrado à direita. Para ligar o adaptador para CI CARD, siga os passos seguintes.

✎✎Certifique-se de que liga o adaptador antes de montar o televisor na parede. 1.

Introduza o adaptador para CI CARD nos dois orifícios no produto 1.

Ligue o adaptador para CI CARD à porta COMMON INTERFACE.

Introduza o “CI ou CI+ CARD”.

✎✎ Localize os dois orifícios na parte posterior do televisor. Os dois orifícios estão ao lado da porta COMMON INTERFACE.

Com o “CI ou CI+ CARD” Para poder ver canais pagos, tem de introduzir o “CI ou CI+ CARD”. yy Se não introduzir o “CI ou CI+ CARD”, alguns canais apresentam a mensagem “Sinal Codificado”. yy As informações de emparelhamento, incluindo um número de telefone, a ID do “CI ou CI+ CARD”, a ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se for apresentada uma mensagem de erro, contacte o seu fornecedor de serviços. yy Assim que concluir a configuração das informações dos canais, aparece uma mensagem a informar que a actualização foi concluída, indicando que a lista de canais já está actualizada.

xx Tem de solicitar um “CI ou CI+ CARD” ao fornecedor de serviços por cabo local. xx Para retirar o “CI ou CI+ CARD”, puxe-o cuidadosamente para fora com as mãos para não o deixar cair e danificá-lo.

xx Introduza o “CI ou CI+ CARD” na direcção indicada no mesmo. xx A localização da ranhura COMMON INTERFACE pode variar consoante o modelo. xx Uma vez que o “CI ou CI+ CARD” não é suportado em alguns países e regiões, consulte o seu revendedor autorizado. xx Se detectar problemas, contacte o fornecedor de serviços. xx Introduza o “CI ou CI+ CARD” que suporta as actuais definições da antena. O ecrã ficará distorcido ou não irá aparecer qualquer imagem.

Português - 11 [LFD-LCM]BN68-03673B.indb 11

2011-05-31 �� 5:58:53

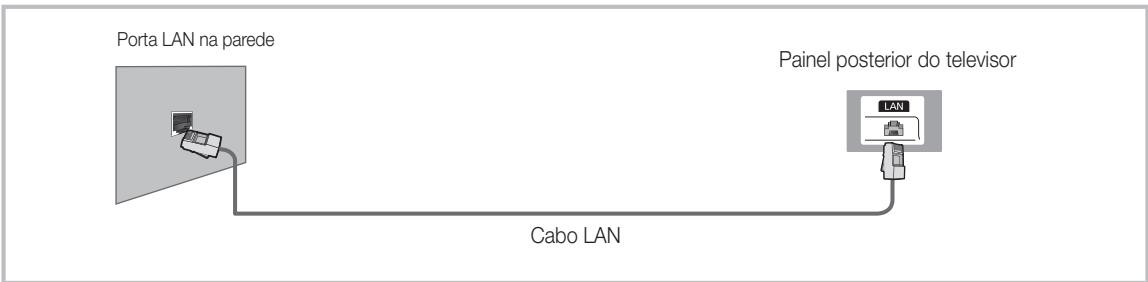

Ligação de rede Pode configurar o televisor de forma a que este possa aceder à Internet através da rede local (LAN), utilizando uma ligação com ou sem fios. Ligação de rede - Sem fios Pode ligar o televisor à sua LAN através de um modem ou router sem fios padrão. Para estabelecer a ligação sem fios, tem de introduzir primeiro um “Adaptador de LAN sem fios da Samsung” (WIS09ABGN, WIS09ABGN2, WIS10ABGN - vendido em separado) na porta USB, existente na parte de trás do seu televisor. Consulte a ilustração abaixo. Painel lateral do televisor Router IP sem fios (router sem fios com servidor DHCP)

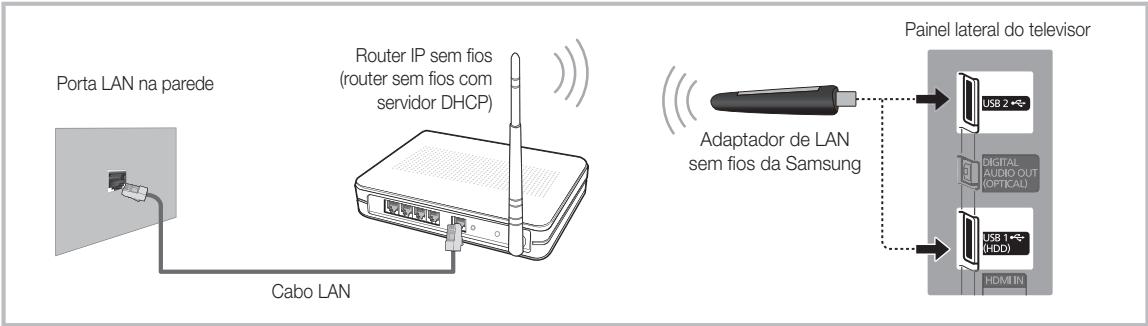

Adaptador de LAN sem fios da Samsung

Cabo LAN O adaptador de LAN sem fios da Samsung é vendido em separado e é disponibilizado por revendedores seleccionados, sites de e-commerce. O adaptador de LAN sem fios da Samsung suporta os protocolos de comunicação IEEE 802.11a/b/g e n. A Samsung recomenda a utilização do padrão IEEE 802.11n. Se reproduzir um vídeo através de uma ligação de rede, o vídeo pode não ser reproduzido normalmente. A maioria dos sistemas de rede sem fios incorpora um sistema de segurança que requer que os dispositivos que acedem à rede através de um ponto de acesso ou router sem fios (normalmente, um router IP sem fios) transmitam um código de segurança codificado a que se chama uma chave de acesso. Se tiver seleccionado o modo Pure High-throughput (Greenfield) 802.11n e o tipo de codificação estiver definido para WEP, TKIP ou TKIP AES (WPS2Mixed) para o seu router sem fios, os televisores Samsung não suportam uma ligação que esteja em conformidade com as novas especificações de certificação Wi-Fi. Ligação de rede - Com fios Existem duas formas principais de ligar o televisor à sua rede utilizando um cabo, consoante a configuração da rede. Estas formas são ilustradas abaixo: Porta do modem na parede

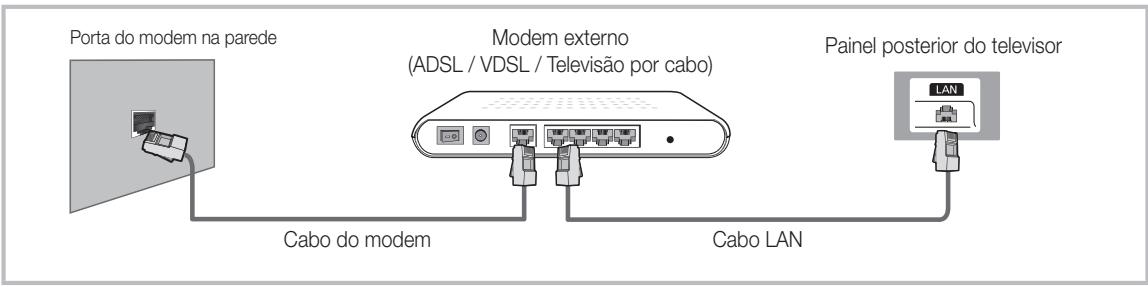

Modem externo (ADSL / VDSL / Televisão por cabo)

✎✎Não são suportadas redes com velocidades inferiores a 10 Mbps.

Português - 12 [LFD-LCM]BN68-03673B.indb 12

2011-05-31 �� 5:58:56

Como consultar o e-Manual Pode consultar instruções sobre as funcionalidades do seu televisor no respectivo e-Manual. Para utilizá-lo, carregue no botão E-MANUAL do telecomando. Movimente o cursor utilizando os botões para cima/para baixo/para a direita/para a esquerda para realçar uma categoria, depois um tópico e, em seguida, carregue no botão ENTERE. O e-Manual apresenta a página que pretende ver. Também pode aceder ao manual electrónico através do menu:

E-MANUAL O MENUm → Assistência → e-Manual → ENTERE

✎ Para voltar ao ecrã do e-Manual, carregue no botão E-MANUAL do telecomando. ✎ Não pode utilizar a opção Tentar Ag. directamente se o televisor estiver definido para uma fonte de entrada externa.

Apresentação do ecrã 1 Vídeo, programa de televisão, etc., actualmente visualizado.

1 2 Funcionalidades básicas

2 A lista de categorias. Carregue no botão ◄ ou ► para seleccionar a categoria pretendida. 3 Apresenta a lista de submenu. Utilize os botões das setas do telecomando para mover o cursor. Carregue no botão ENTERE para seleccionar o submenu pretendido. 4 } Azul (Índice): apresenta o ecrã de índice remissivo.

5 E Enter: selecciona uma categoria ou submenu.

6 e Sair: sai do e-Manual.

Como alternar entre um tópico do e-Manual e o(s) menu(s) OSD correspondente(s). Funcionalidades básicas > Imagem (3/17)

E-MANUAL a Tentar Ag. b Página Principal { Zoom } Índice L Página e Sair

✎ Esta função não está disponível em alguns menus. Método 1

1. Se pretender utilizar o menu que corresponde a um tópico do e-Manual, carregue no botão vermelho para seleccionar Tentar Ag.. 2. Para voltar ao ecrã do e-Manual, carregue no botão E-MANUAL.

1. Carregue no botão ENTERE quando aparecer um tópico. “Pretende executar este proc.?” aparece. Seleccione Sim e carregue no botão ENTERE. A janela OSD aparece. 2. Para voltar ao ecrã do e-Manual, carregue no botão E-MANUAL.

Português - 13 [LFD-LCM]BN68-03673B.indb 13

2011-05-31 �� 5:58:58

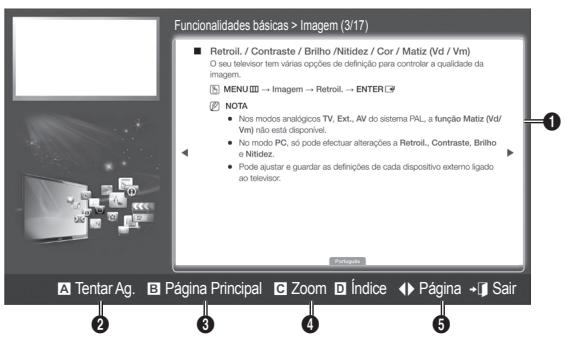

Ver os conteúdos Funcionalidades básicas > Imagem (3/17)

1 Área de conteúdos: inclui o conteúdo dos tópicos, no caso de ter seleccionado um submenu. Para ir para a página anterior ou seguinte, carregue no botão ◄ / ►. 2 Tentar Ag.: apresenta o menu OSD que corresponde ao tópico. Para voltar ao ecrã do e-Manual, carregue no botão E-MANUAL. 3 Página Principal: passa para o ecrã inicial do e-Manual.

a Tentar Ag. b Página Principal { Zoom } Índice L Página e Sair

4 Zoom: amplia um ecrã. Pode deslocar-se pelo ecrã ampliado utilizando os botões ▲ / ▼. 5 L (Página): passa para a página anterior ou seguinte.

Utilizar o modo Zoom Seleccione Zoom e, em seguida, carregue em ENTERE para ampliar o ecrã. Pode deslocar-se pelo ecrã ampliado utilizando os botões ▲ ou ▼.

✎✎Para voltar ao ecrã de tamanho normal, carregue no botão RETURN.

Como procurar um tópico na página de índice 1. Para procurar um tópico, carregue no botão de seta para a esquerda ou para a direita para seleccionar uma letra e, em seguida, carregue em ENTERE. O índice apresenta uma lista de tópicos e palavras-chave que começam pela letra que seleccionou. 2. Carregue no botão de seta para cima ou para baixo para seleccionar um tópico ou palavra-chave e carregue no botão ENTERE. 3. Aparece a página do e-Manual com o tópico.

✎✎Para fechar o ecrã Índice, carregue no botão RETURN .

Português - 14 [LFD-LCM]BN68-03673B.indb 14

2011-05-31 �� 5:59:00

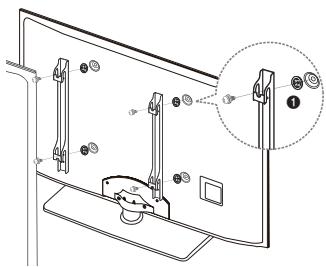

Instalação do suporte de montagem na parede Os acessórios de montagem na parede (vendidos em separado) permitem montar o televisor na parede. Para obter mais informações sobre este tipo de montagem, consulte as instruções fornecidas com os acessórios de montagem na parede. A instalação do suporte para montagem na parede tem de ser feita por um técnico. Se a instalação do televisor for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas. Especificações do kit de montagem na parede (VESA) Caso A. Instalar o suporte de montagem da SAMSUNG na parede

O kit de montagemna parede não é fornecido, mas sim vendido em separado. Instale o suporte de montagem na parede numa parede sólida perpendicular ao chão. Se montar noutros materiais, contacte o revendedor mais próximo. Se efectuar a instalação no tecto ou numa parede inclinada, o aparelho pode cair e provocar lesões graves.

xx As dimensões padrão para kits de montagem na parede são apresentadas na tabela abaixo. xx Quando adquirir o nosso kit de montagem na parede, são fornecidos um manual de instalação detalhado e todas as peças necessárias para a montagem.

xx Não utilize parafusos que não respeitem as especificações VESA para parafusos padrão. xx Não utilize parafusos com uma medida superior à padrão, pois podem danificar o interior do televisor. xx No que se refere aos suportes de montagem na parede que não respeitem as especificações VESA para parafusos padrão, o comprimento dos parafusos pode variar consoante as respectivas especificações.

xx Não aperte de mais os parafusos, pois pode danificar o monitor ou fazer com que caia e provocar ferimentos em alguém. A Samsung não se responsabiliza por este tipo de acidentes.

xx A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte de

montagem na parede que não seja VESA ou de um tipo não especificado, ou se o consumidor não respeitar as instruções de instalação do produto.

xx Não exceda uma inclinação de 15 graus quando montar este televisor. Família de produtos

Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos.

Português - 15 [LFD-LCM]BN68-03673B.indb 15

2011-05-31 �� 5:59:02

Resolução de problemas Se o televisor aparentar ter um problema, tente, primeiro, consultar esta lista de possíveis problemas e soluções. Se nenhuma das sugestões de resolução de problemas for aplicável, visite o site “www.samsung.com” e clique em Suporte, ou contacte um Centro de assistência ao cliente da Samsung. Problemas

Soluções e explicações

Não é possível ligar o televisor.

• Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor. • Verifique se a tomada de parede está a funcionar devidamente. • Experimente carregar no botão POWER do televisor para se certificar de que o problema não é causado pelo telecomando. Se o televisor se ligar, consulte a secção “O telecomando não funciona” abaixo.

Não se vê imagem/vídeo.

• Verifique as ligações dos cabos (retire e ligue novamente todos os cabos ligados ao televisor e a dispositivos externos). • Defina as saídas de vídeo do seu dispositivo externo (caixa de televisão por cabo/set top box, DVD, Blu-ray etc) para corresponderem às ligações de entrada do televisor. Por exemplo, se a saída de um dispositivo externo for HDMI, deve ligá-lo a uma entrada HDMI no televisor. • Certifique-se de que os dispositivos estão ligados. • Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando. • Ligue novamente o cabo de alimentação do dispositivo ligado para o reiniciar.

O telecomando não funciona.

• Substitua as pilhas do telecomando com os pólos (+/–) na direcção correcta. • Limpe a janela de transmissão do sensor do telecomando. • Experimente apontar o telecomando directamente para o televisor a uma distância de 1,5 a 1,8 m.

O telecomando da caixa de televisão por cabo/set top box não liga nem desliga o televisor, nem regula o volume.

• Programe o telecomando da caixa de televisão por cabo/set top box para funcionar com o televisor. Consulte o manual do utilizador da caixa de televisão por cabo/set top box para identificar o código do televisor SAMSUNG.

✎✎Pode obter sempre o melhor desempenho possível do seu televisor ao actualizar o firmware mais recente, através do web site (samsung.com -> Suporte -> Centro de Downloads), utilizando um dispositivo USB.

✎✎Este LED TFT utiliza um painel composto por pixels secundários que requerem tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels brilhantes ou escuros no ecrã. Estes pixels não afectam o desempenho do produto.

Lista de funções Excelente interface digital e ligação à rede: Com um sintonizador digital HD incorporado, é possível ver emissões HD não subscritas sem uma caixa de televisão por cabo / receptor de satélite STB (Set-Top-Box). Meus Conteúdos Permite reproduzir ficheiros de música, imagens e filmes guardados num dispositivo USB. AllShare™ AllShare™ estabelece a ligação de rede entre o televisor e telemóveis/dispositivos móveis compatíveis da Samsung. Anynet+ (HDMI-CEC) Permite controlar todos os dispositivos Samsung ligados que suportem Anynet+ com o telecomando do seu televisor Samsung.

Português - 16 [LFD-LCM]BN68-03673B.indb 16

2011-05-31 �� 5:59:03

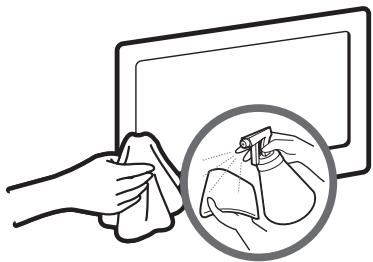

Armazenamento e manutenção

✎✎Se remover o autocolante colado ao ecrã do televisor, limpe as marcas que possam existir para ver televisão.

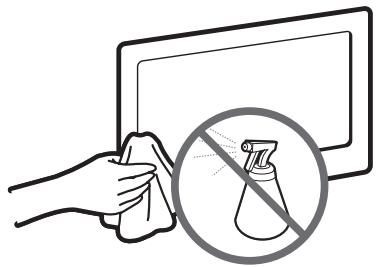

Não aplique água ou um agente de limpeza directamente Limpe o produto utilizando um pano macio molhado com um sobre o produto. Qualquer contacto do produto com líquidos pouco de água. pode provocar uma falha, incêndio ou choque eléctrico.

Características técnicas Resoluçao do ecrã Considerações ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento Sistema de televisão Sistema de cores/vídeo Sistema de som HDMI IN

1920 x 1080 0°C a 40°C (50°F a 104°F) 10% a 80%, sem condensação -20°C a 45°C (-4°F a 113°F) 5% a 95%, sem condensação Analógico: B/G, D/K, L, I (consoante a selecção do país) Digital: DVB-T/DVB-C Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC Vídeo: 1080 24p, 1080p, 1080i, 720p, 576p, 480p Áudio: PCM linear de dois canais 32/44.1/48kHz, 16/20/24bits.

Rotação da base (esquerda/direita)

HE40A HE46A Tamanho do ecrã

Som (Saída) Dimensões (L x P x A) Caixa Peso

10 W X 2 921,2 X 29,9 X 536,1 (mm) 10,5 kg

1056,3 X 29,9 X 612,3 (mm) 12,5 kg

✎✎O design e as características técnicas estão sujeitos a alterações sem aviso prévio. ✎✎Para obter informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta colada ao produto.
