INSTRUKCJA OBSŁUGI HE46A SAMSUNG

2011-05-31 �� 5:59:56

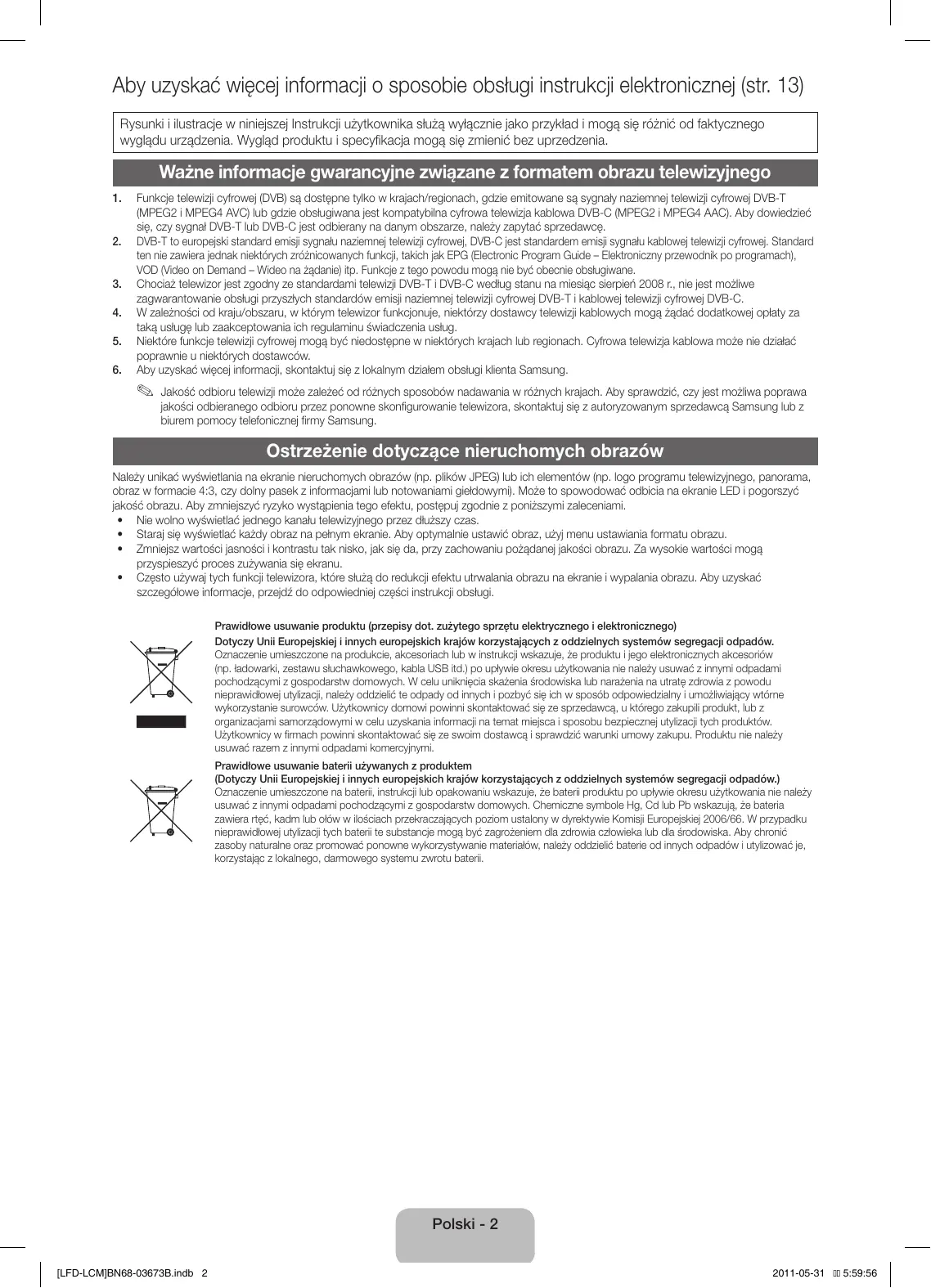

Aby uzyskać więcej informacji o sposobie obsługi instrukcji elektronicznej (str. 13) Rysunki i ilustracje w niniejszej Instrukcji użytkownika służą wyłącznie jako przykład i mogą się różnić od faktycznego wyglądu urządzenia. Wygląd produktu i specyfikacja mogą się zmienić bez uprzedzenia.

Ważne informacje gwarancyjne związane z formatem obrazu telewizyjnego 1. 2. 3. 4. 5. 6.

Funkcje telewizji cyfrowej (DVB) są dostępne tylko w krajach/regionach, gdzie emitowane są sygnały naziemnej telewizji cyfrowej DVB-T (MPEG2 i MPEG4 AVC) lub gdzie obsługiwana jest kompatybilna cyfrowa telewizja kablowa DVB-C (MPEG2 i MPEG4 AAC). Aby dowiedzieć się, czy sygnał DVB-T lub DVB-C jest odbierany na danym obszarze, należy zapytać sprzedawcę. DVB-T to europejski standard emisji sygnału naziemnej telewizji cyfrowej, DVB-C jest standardem emisji sygnału kablowej telewizji cyfrowej. Standard ten nie zawiera jednak niektórych zróżnicowanych funkcji, takich jak EPG (Electronic Program Guide – Elektroniczny przewodnik po programach), VOD (Video on Demand – Wideo na żądanie) itp. Funkcje z tego powodu mogą nie być obecnie obsługiwane. Chociaż telewizor jest zgodny ze standardami telewizji DVB-T i DVB-C według stanu na miesiąc sierpień 2008 r., nie jest możliwe zagwarantowanie obsługi przyszłych standardów emisji naziemnej telewizji cyfrowej DVB-T i kablowej telewizji cyfrowej DVB-C. W zależności od kraju/obszaru, w którym telewizor funkcjonuje, niektórzy dostawcy telewizji kablowych mogą żądać dodatkowej opłaty za taką usługę lub zaakceptowania ich regulaminu świadczenia usług. Niektóre funkcje telewizji cyfrowej mogą być niedostępne w niektórych krajach lub regionach. Cyfrowa telewizja kablowa może nie działać poprawnie u niektórych dostawców. Aby uzyskać więcej informacji, skontaktuj się z lokalnym działem obsługi klienta Samsung.

✎✎ Jakość odbioru telewizji może zależeć od różnych sposobów nadawania w różnych krajach. Aby sprawdzić, czy jest możliwa poprawa jakości odbieranego odbioru przez ponowne skonfigurowanie telewizora, skontaktuj się z autoryzowanym sprzedawcą Samsung lub z biurem pomocy telefonicznej firmy Samsung.

Ostrzeżenie dotyczące nieruchomych obrazów Należy unikać wyświetlania na ekranie nieruchomych obrazów (np. plików JPEG) lub ich elementów (np. logo programu telewizyjnego, panorama, obraz w formacie 4:3, czy dolny pasek z informacjami lub notowaniami giełdowymi). Może to spowodować odbicia na ekranie LED i pogorszyć jakość obrazu. Aby zmniejszyć ryzyko wystąpienia tego efektu, postępuj zgodnie z poniższymi zaleceniami. • Nie wolno wyświetlać jednego kanału telewizyjnego przez dłuższy czas. • Staraj się wyświetlać każdy obraz na pełnym ekranie. Aby optymalnie ustawić obraz, użyj menu ustawiania formatu obrazu. • Zmniejsz wartości jasności i kontrastu tak nisko, jak się da, przy zachowaniu pożądanej jakości obrazu. Za wysokie wartości mogą przyspieszyć proces zużywania się ekranu. • Często używaj tych funkcji telewizora, które służą do redukcji efektu utrwalania obrazu na ekranie i wypalania obrazu. Aby uzyskać szczegółowe informacje, przejdź do odpowiedniej części instrukcji obsługi. Prawidłowe usuwanie produktu (przepisy dot. zużytego sprzętu elektrycznego i elektronicznego) Dotyczy Unii Europejskiej i innych europejskich krajów korzystających z oddzielnych systemów segregacji odpadów. Oznaczenie umieszczone na produkcie, akcesoriach lub w instrukcji wskazuje, że produktu i jego elektronicznych akcesoriów (np. ładowarki, zestawu słuchawkowego, kabla USB itd.) po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. W celu uniknięcia skażenia środowiska lub narażenia na utratę zdrowia z powodu nieprawidłowej utylizacji, należy oddzielić te odpady od innych i pozbyć się ich w sposób odpowiedzialny i umożliwiający wtórne wykorzystanie surowców. Użytkownicy domowi powinni skontaktować się ze sprzedawcą, u którego zakupili produkt, lub z organizacjami samorządowymi w celu uzyskania informacji na temat miejsca i sposobu bezpiecznej utylizacji tych produktów. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi. Prawidłowe usuwanie baterii używanych z produktem (Dotyczy Unii Europejskiej i innych europejskich krajów korzystających z oddzielnych systemów segregacji odpadów.) Oznaczenie umieszczone na baterii, instrukcji lub opakowaniu wskazuje, że baterii produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Chemiczne symbole Hg, Cd lub Pb wskazują, że bateria zawiera rtęć, kadm lub ołów w ilościach przekraczających poziom ustalony w dyrektywie Komisji Europejskiej 2006/66. W przypadku nieprawidłowej utylizacji tych baterii te substancje mogą być zagrożeniem dla zdrowia człowieka lub dla środowiska. Aby chronić zasoby naturalne oraz promować ponowne wykorzystywanie materiałów, należy oddzielić baterie od innych odpadów i utylizować je, korzystając z lokalnego, darmowego systemu zwrotu baterii.

Polski - 2 [LFD-LCM]BN68-03673B.indb 2

2011-05-31 �� 5:59:56

✎✎Należy sprawdzić, czy poniższe części zostały dostarczone wraz z telewizorem. W przypadku braku którejkolwiek części należy skontaktować się ze sprzedawcą.

✎✎Kolor i kształt elementów mogą się różnić w zależności od modelu. ✎✎Kable, które nie są zawartością opakowania, można kupić oddzielnie. OSTRZEŻENIE: ZAMONTUJ W TAKI SPOSÓB, ABY NIE MOŻNA BYŁO ODŁĄCZYĆ OD ZESTAWU yy Kabel zasilania yy Szmatka do czyszczenia

yy Pilot z 2 bateriami AAA yy Instrukcja obsługi yy Karta gwarancyjna

yy Pierścień ochronny (4 szt.)

yy Podstawa ochronna

✎✎Za poniższe czynności może zostać naliczona opłata manipulacyjna: (a) po zgłoszeniu żądania technik przybyły na miejsce nie stwierdzi defektu produktu. (tzn. gdy usterka wystąpi na skutek nieprzeczytania przez użytkownika instrukcji obsługi). (b) użytkownik przekaże urządzenie do centrum napraw i nie zostanie stwierdzony defekt urządzenia. (tzn. gdy usterka wystąpi na skutek nieprzeczytania przez użytkownika instrukcji obsługi).

✎✎Informacja o wysokości opłaty manipulacyjnej zostanie przekazana przed rozpoczęciem pracy lub wizytą u klienta.

Polski - 3 [LFD-LCM]BN68-03673B.indb 3

2011-05-31 �� 5:59:57

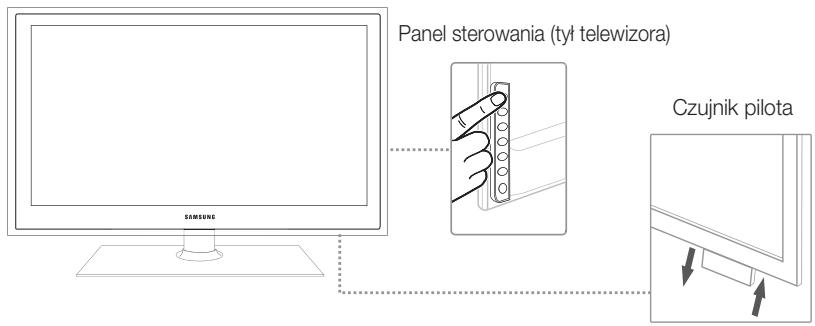

Opis panelu sterowania

✎✎Kolor i kształt produktu mogą się różnić w zależności od modelu. Panel sterowania (tył telewizora) Czujnik pilota

Czujnik zdalnego sterowania będzie widoczny po zdjęciu prawego dolnego fragmentu obudowy telewizora.

Miga i wyłącza się, gdy telewizor jest włączony, a zapala się w trybie gotowości.

SOURCEE Przełączanie pomiędzy dostępnymi źródłami sygnału wejściowego. Podczas poruszania się po menu przycisk ten pełni taką samą funkcję jak przycisk ENTERE na pilocie.

Wyświetlenie menu ekranowego z funkcjami telewizora.

Pozwala na regulację głośności dźwięku. W menu ekranowym przycisku + ◄ ► używa się tak, jak przycisków ◄ i ► na pilocie sterowania.

Zmiana kanałów. W menu ekranowym przycisku < ▼▲ > używa się tak, jak przycisków ▼ i ▲ na pilocie sterowania.

Włączenie lub wyłączenie produktu.

Tryb gotowości Nie jest wskazane pozostawianie telewizora w trybie gotowości przez dłuższy czas (np. na czas wyjazdu na urlop). Pewna ilość zasilania jest zużywana nawet po wyłączeniu urządzenia za pomocą przycisku zasilania. Najlepszym rozwiązaniem jest odłączenie kabla zasilającego.

Polski - 4 [LFD-LCM]BN68-03673B.indb 4

2011-05-31 �� 5:59:58

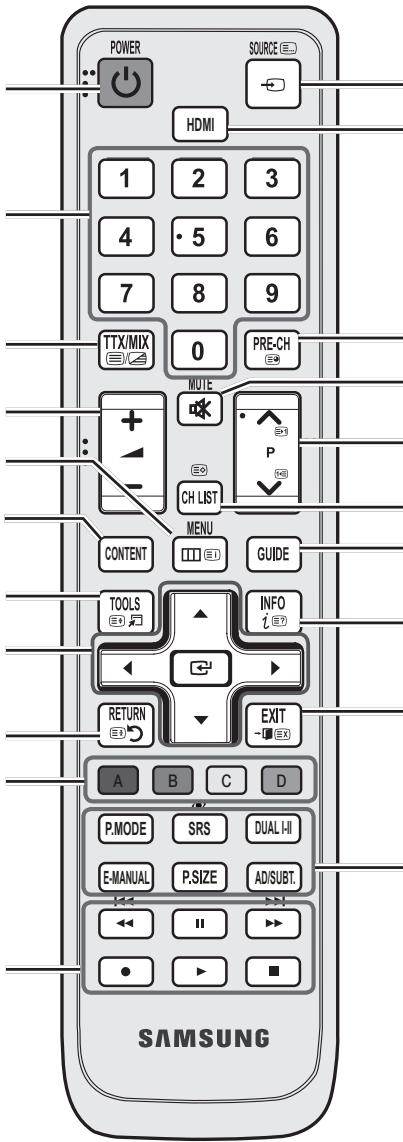

✎✎Pilot może być obsługiwany przez osoby niedowidzące, ponieważ umieszczono na nim wypukłości w kodzie Braille’a na przyciskach Power, Channel i Volume.

Wyświetla listę w celu wybrania źródła sygnału wideo.

Włączanie i wyłączanie telewizora.

HDMI Bezpośrednie wybieranie trybu HDMI.

Zapewnia bezpośredni dostęp do kanałów. Umożliwia wybór opcji Telegazeta włączona, Podwójny ekran, Mix (Telegazeta i obraz) lub Telegazeta wyłączona. Pozwala na regulację głośności dźwięku.

Umożliwia powrót do poprzedniego kanału. Tymczasowo wycisza dźwięk. Zmienia kanał.

Wyświetla główne menu ekranowe. Wyświetlenie ekranów Moje treści, Oglądaj TVi Źródło.

Wyświetla listę kanałów na ekranie. Wyświetla informacje elektronicznego przewodnika po programach (Electronic Programme Guide, EPG). Wyświetla informacje na ekranie telewizora.

CONTENT Szybki wybór często używanych funkcji. Wyświetla pozycje menu ekranowego i zmienia wyświetlone w nim wartości.

Powrót do poprzedniego menu. Przyciski używane w menu Lista kanałów, Menedżer kanałów, Moje treści, Sieć, Allshare™ itd.

A B P.MODE C SRS E-MANUAL Przyciski te sterują określonymi funkcjami. Szczegółowe informacje znajdują się w instrukcji elektronicznej.

D DUAL I-II AD/SUBT.

P.MODE: Wybór trybu obrazu. SRS: Wybór trybu TruSurround HD. DUAL I-II: Wybór dwusystemowego trybu dźwięku. E-MANUAL: Wyświetlenie instrukcji elektronicznej. P.SIZE: Wybór rozmiaru obrazu. AD: Wybór opisu audio. (nie jest dostępny w niektórych krajach) SUBT.: Wyświetla napisy w formacie cyfrowym.

Wkładanie baterii (rozmiar: AAA)

Polski - 5 [LFD-LCM]BN68-03673B.indb 5

2011-05-31 �� 5:59:58

Podłączanie anteny Gdy zasilanie telewizora jest włączane po raz pierwszy, podstawowe ustawienia są wyświetlane automatycznie.

✎✎Ustawienie fabryczne: Podłączanie zasilania i anteny.

Antena VHF/UHF Panel tylny telewizora

Plug & Play (Konfiguracja wstępna) Po włączeniu telewizora pojawi się szereg komunikatów ekranowych, które pomogą w konfiguracji podstawowych ustawień. Naciśnij przycisk POWERP. Funkcja Plug & Play jest dostępna tylko wtedy, gdy dla opcji wejście wybrano ustawienie TV.

✎✎Aby wrócić do poprzedniego menu, naciśnij czerwony przycisk.

Naciśnij przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTERE. Wybierz żądany język menu ekranowego.

Wybieranie opcji Tryb sklepowy lub Tryb domowy.

Naciśnij przycisk ◄ lub ►, a następnie naciśnij przycisk ENTERE. Wybierz opcję Tryb domowy. Opcja Tryb sklepowy jest przeznaczona dla sklepów. Przełączanie ustawienia telewizora z opcji Tryb sklepowy na Tryb domowy: Naciśnij przycisk głośności na telewizorze. Kiedy pojawi się menu ekranowe OSD, naciśnij i przytrzymaj przez 5 sekund przycisk MENU. Tryb sklepowy jest przeznaczony tylko na wystawy sklepowe. Po wybraniu go kilka funkcji będzie niedostępnych. Do użytku domowego przeznaczony jest Tryb domowy.

Naciśnij przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTERE. Wybierz odpowiedni kraj.

✎✎Po wybraniu odpowiedniego kraju zamieszkania w menu Kraj, niektóre modele mogą wymagać dalszych działań w celu ustaleniu numeru PIN.

Wprowadzony kod PIN nie może mieć postaci 0-0-0-0. Wybór w opcji Tryb zegara ustawienia automatycznego lub ręcznego.

Ustawianie opcji Tryb zegara Wybieranie anteny

Naciśnij przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTERE. Wybierz opcję Naziemne (Cyfrowe i Analogowe/Cyfrowe/Analogowe) lub Kablowe (Cyfrowe i Analogowe/Cyfrowe/Analogowe).

Naciśnij przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTERE. Wybierz źródło sygnału kanału do zapamiętania. Po ustawieniu źródła sygnału antenowego na opcję Kablowe pojawi się krok umożliwiający przypisanie numerów (częstotliwości kanałów) do poszczególnych kanałów. Aby uzyskać więcej informacji, należy zapoznać się z sekcją Kanał → Automatyczne strojenie. Aby przerwać proces zapamiętywania, naciśnij przycisk ENTERE.

Wybierz opcję Oglądaj TV. Naciśnij przycisk E.

✎✎Jeśli została wybrana opcja Ustawienia sieci, skonfiguruj sieć. Więcej informacji znajduje się w sekcji „Sieć” w instrukcji elektronicznej.

Przywrócenie ustawień fabrycznych funkcji... Wybierz opcję System - Plug & Play (Konfiguracja początkowa). Wprowadź czterocyfrowy kod PIN. Domyślny kod PIN to 0-0-0-0. Aby zmienić kod PIN, należy skorzystać z funkcji Zmień kod PIN. W domu należy ponownie wybrać kolejno opcje Plug & Play (MENU → System), mimo że wybrano je już w sklepie.

✎✎Jeśli nie pamiętasz kodu PIN, w celu wyzerowania kodu PIN w trybie gotowości do wartości „0-0-0-0” naciśnij przyciski na pilocie w następującej kolejności: MUTE → 8 → 2 → 4 → POWER (wł.).

Polski - 6 [LFD-LCM]BN68-03673B.indb 6

2011-05-31 �� 5:59:59

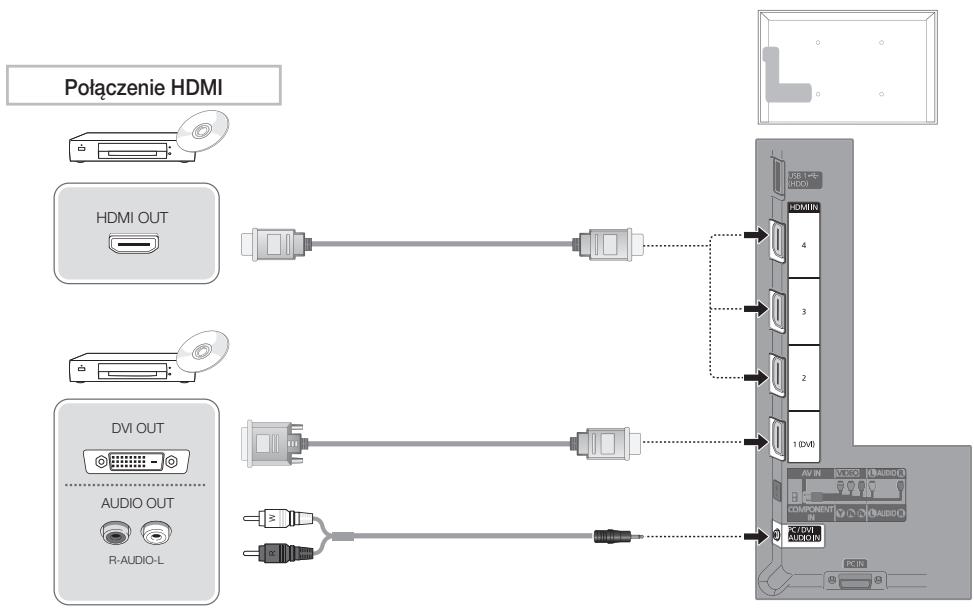

Podłączanie do urządzenia AV ¦¦ Dostępne urządzenia: odtwarzacz DVD, odtwarzacz Blu-ray, odbiornik telewizji kablowej HD, dekoder telewizji satelitarnej HD (STB), magnetowid, cyfrowy system audio,

amplituner, zestaw kina domowego, komputer PC Połączenie HDMI HDMI OUT DVI OUT AUDIO OUT R-AUDIO-L Używanie kabla HDMI lub HDMI–DVI (do 1080i)

✎✎HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN

xx Aby uzyskać wyższą jakość obrazu i dźwięku, podłącz urządzenie cyfrowe przy użyciu kabla HDMI. xx Kabel HDMI pozwala na przesyłanie jednocześnie obrazu i audio. Nie jest wymagane podłączenie kabla audio. –– Aby podłączyć telewizor do urządzenia cyfrowego, które nie obsługuje wyjścia HDMI, użyj kabla HDMI/DVI i kabla audio.

xx Jeśli do telewizora zostanie podłączone urządzenie zewnętrzne, które używa starszej wersji trybu HDMI, obraz może być wyświetlany niepoprawnie lub nie być w ogóle wyświetlany oraz mogą występować problemy z dźwiękiem. W takim przypadku spytaj producenta urządzenia zewnętrznego o wersję HDMI i jeśli jest starsza, poproś o aktualizację.

xx Pamiętaj, aby używać kabla HDMI o grubości 14 mm lub mniej. xx Upewnij się, czy kupiony kabel HDMI ma odpowiedni certyfikat. W przeciwnym razie może być wyświetlany pusty ekran lub wystąpić błąd połączenia.

xx Zalecamy użycie podstawowego kabla HDMI o wysokiej szybkości lub kabla z wbudowaną obsługą interfejsu Ethernet. To urządzenie nie obsługuje interfejsu Ethernet w kablu HDMI.

Polski - 7 [LFD-LCM]BN68-03673B.indb 7

2011-05-31 �� 5:59:59

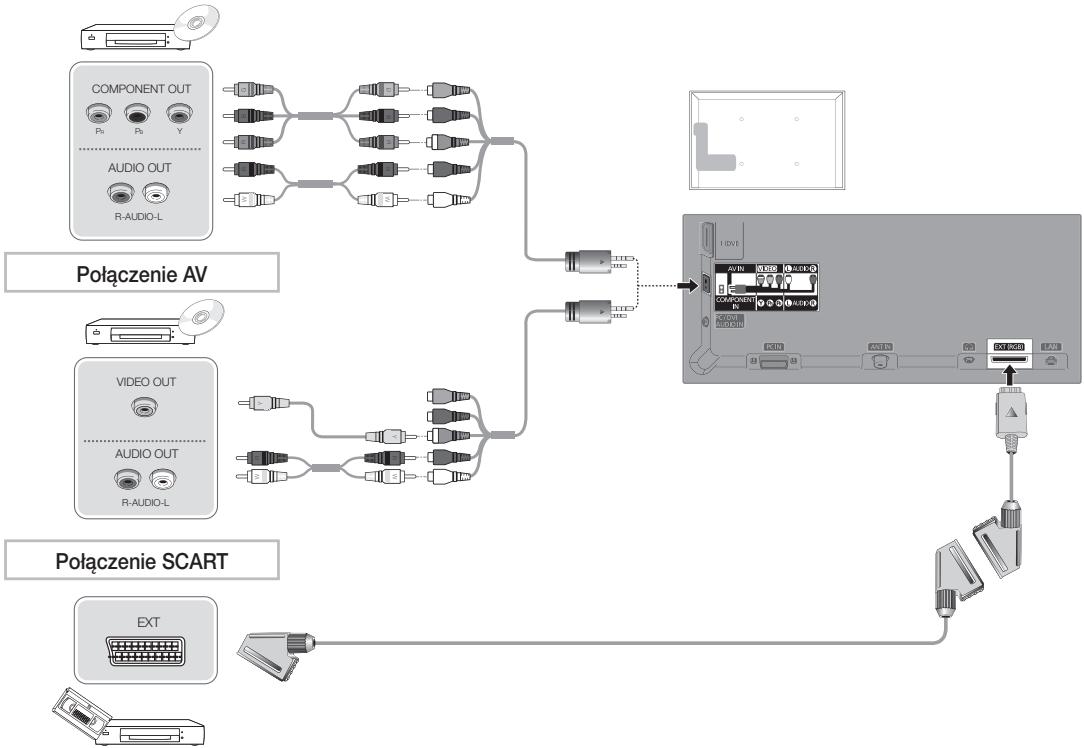

G B R R R R W PB B PR G COMPONENT OUT W Połączenie komponentowe

Y AUDIO OUT R-AUDIO-L Połączenie AV Y VIDEO OUT R R W Y W AUDIO OUT R-AUDIO-L Połączenie SCART EXT Za pomocą kabla komponentowego (do 1080p) lub A/V (tylko 480i) oraz kabla SCART

✎✎W trybie Złącze wyjście DTV obsługuje tylko standard MPEG SD (obraz i dźwięk). ✎✎Aby uzyskać najlepszą jakość obrazu, zalecamy użycie złącza Component zamiast złącza A/V.

Polski - 8 [LFD-LCM]BN68-03673B.indb 8

2011-05-31 �� 6:00:01

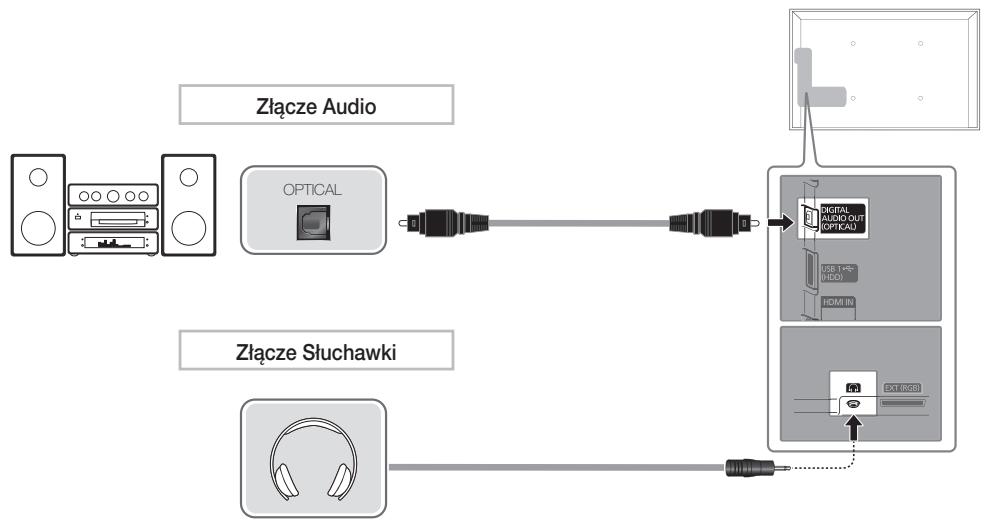

Łączenie z komputerem i urządzeniem audio ¦¦ Dostępne urządzenia: cyfrowy system audio, wzmacniacz, zestaw kina domowego

OPTICAL Złącze Słuchawki

Przy użyciu kabla optycznego (cyfrowego) lub zvącza Słuchawek

✎✎DIGITAL AUDIO OUT (OPTICAL)

xx Po podłączeniu cyfrowego systemu audio do gniazda DIGITAL AUDIO OUT (OPTICAL), zmniejsz poziom głośności w telewizorze i systemie.

xx Dźwięk 5.1 jest dostępny, gdy telewizor jest podłączony do urządzenia obsługującego ten standard. xx Kiedy odbiornik (kino domowe) jest włączony, emitowany będzie dźwięk przesyłany przez złącze optyczne

telewizora. Gdy w telewizorze odbierany jest cyfrowy obraz antenowy, do zestawu kina domowego będzie przesyłany dźwięk 5.1-kanałowy. Gdy źródłem jest urządzenie cyfrowe podłączone przez HDMI, takie jak odtwarzacz DVD / Blu-ray / odbiornik telewizji kablowej / dekoder telewizji satelitarnej (STB), odbiornik kina domowego będzie emitował jedynie dwukanałowy dźwięk. Jeśli chcesz korzystać z dźwięku 5.1-kanałowego, podłącz cyfrowe wyjście dźwięku z odtwarzacza DVD / Blu-ray / odbiornika telewizji kablowej / dekodera telewizji satelitarnej (STB) bezpośrednio do wzmacniacza lub zestawu kina domowego.

✎✎Słuchawki H: Jeśli chcesz używać słuchawek, podłącz je do wyjścia na słuchawki w urządzeniu. Podłączenie słuchawek powoduje odłączenie głośników.

xx Przy słuchawkach podłączonych do telewizora korzystanie z funkcji dźwięku może być ograniczone. xx Głośność słuchawek i głośność telewizora są regulowane osobno.

Polski - 9 [LFD-LCM]BN68-03673B.indb 9

2011-05-31 �� 6:00:02

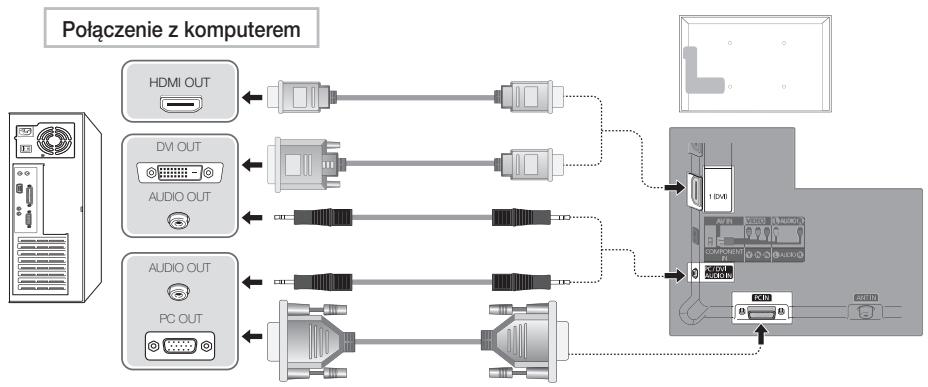

¦¦ Za pomocą kabla HDMI albo HDMI-DVI/D-sub

✎✎Połączenie nawiązane przy użyciu kabla HDMI może nie być obsługiwane na wszystkich komputerach. ✎✎Kabel HDMI pozwala na przesyłanie jednocześnie obrazu i audio. Nie jest wymagane podłączenie kabla audio. Połączenie z komputerem

HDMI OUT DVI OUT AUDIO OUT AUDIO OUT PC OUT Tryby wyświetlania (sygnał D-Sub i HDMI/DVI) Optymalna rozdzielczość wynosi 1920 x 1080 pikseli przy częstotliwości 60 Hz. Tryb

IBM MAC VESA DMT VESA DMT / DTV CEA Rozdzielczość

Częstotliwość pozioma (kHz)

Częstotliwość pionowa (Hz)

Częstotliwość taktowania pikseli (MHz)

640 x 350 720 x 400 640 x 480 832 x 624 1152 x 870 640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864 1280 x 1024 1280 x 1024 1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900 1680 x 1050

xx Gdy chcesz podłączyć kabel HDMI/DVI, należy użyć gniazda HDMI IN 1(DVI). xx Tryb z przeplotem nie jest obsługiwany. xx Telewizor może nie działać poprawnie, jeśli zostanie wybrany niestandardowy format wideo. xx Obsługiwane są tryby sygnału rozdzielonego oraz złożonego (kompozytowego). Funkcja synchronizacja na sygnale zieleni nie jest obsługiwana.

Polski - 10 [LFD-LCM]BN68-03673B.indb 10

2011-05-31 �� 6:00:04

Zmiana źródła sygnału ¦¦ Lista wyboru źródła Lista służy do wyboru telewizora lub innych podłączonych do telewizora zewnętrznych źródeł sygnału, takich jak odtwarzacz DVD, Blu-ray lub dekoder telewizji satelitarnej (STB). ■■

TV / Złącze / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎✎ Na ekranie Wybierz źródło podłączone źródła zostaną zaznaczone. ✎✎ Aby wyświetlić tylko podłączone urządzenia, przejdź do sekcji Połączono, używając przycisku◄ lub ► ✎✎ Opcje Złącze i PC są zawsze aktywne. ✎✎ Jeśli podłączone urządzenia nie znajdują się na liście, naciśnij czerwony przycisk. Telewizor przeprowadzi wyszukiwanie podłaczonych urządzeń.

Korzystanie z funkcji Edytuj nazwę W oknie Źródło naciśnij przycisk TOOLS, a następnie ustaw żądaną nazwę zewnętrznego źródła sygnału. ■■

Magnetowid / DVD / Dekoder kabl. / Dekoder sat. / Przys. PVR / Odbiornik AV / Gra / Kamera / PC / DVI PC / Urządzenia DVI / TV / IPTV / Blu- ray / HD DVD / DMA: Nazwanie urządzeń podłączonych do gniazd wejściowych ułatwia wybieranie właściwego źródła sygnału.

✎✎ Podłączając komputer PC do portu HDMI IN 1(DVI) za pomocą kabla HDMI, należy ustawić telewizor w trybie PC w sekcji Edytuj nazwę. ✎✎ Podłączając komputer PC do portu HDMI IN 1(DVI) za pomocą kabla HDMI-DVI, należy ustawić telewizor w trybie DVI PC w sekcji Edytuj nazwę. ✎✎ Podłączając urządzenia AV do portu HDMI IN 1(DVI) za pomocą kabla HDMI-DVI, należy ustawić telewizor w trybie Urządzenia DVI w sekcji Edytuj nazwę.

Informacja Funkcja pozwalająca wyświetlić szczegółowe informacje o wybranym urządzeniu zewnętrznym.

✎✎Aby uzyskać najlepszą jakość połączenia kablowego, upewnij się, że używane kable są maksymalnej grubości, jak podano poniżej: xx Maksymalna grubość – 0,55 cala (14 mm) Podłączanie do gniazda COMMON INTERFACE Podłączanie adaptera kart CI Podłącz adapter w sposób przedstawiony po prawej. Aby podłączyć adapter kart CI, wykonaj poniższe czynności.

✎✎Adapter należy podłączyć przed montażem telewizora na ścianie. 1.

Włóż adapter kart CI do dwóch otworów w urządzeniu 1.

Podłącz adapter kart CI do portu COMMON INTERFACE.

Włóż kartę „CI lub CI+”.

✎✎ Z tyłu telewizora znajdują się dwa otwory. Obok portu COMMON INTERFACE znajdują się dwa otwory.

Korzystanie z karty „CI lub CI+” Jeśli chcesz oglądać kanały płatne, włóż kartę „CI lub CI+”. yy Jeśli karta „CI lub CI+” nie zostanie włożona, dla niektórych kanałów zostanie wyświetlony komunikat „Scrambled Signal”. yy Przez około 2–3 minuty wyświetlany będzie komunikat o parowaniu urządzeń, zawierający numer telefonu, identyfikator karty CI lub CI+, identyfikator hosta i inne informacje. W przypadku wyświetlenia komunikatu o błędzie należy skontaktować się z dostawcą usługi. yy Po zakończeniu konfiguracji informacji dotyczących kanału wyświetlany jest komunikat „Updating Completed”, który oznacza, że lista kanałów została zaktualizowana.

xx Kartę CI lub CI+ należy zakupić u lokalnego operatora sieci kablowej. xx Kartę CI lub CI+ należy wyjmować bardzo ostrożnie, ponieważ jej upuszczenie może spowodować uszkodzenie. xx Włóż kartę CI lub CI+ zgodnie ze wskazanym na niej kierunkiem. xx Umiejscowienie gniazda COMMON INTERFACE zależy od modelu. xx Karta „CI lub CI+” nie jest dostępna w niektórych krajach, informacji na ten temat udziela autoryzowany sprzedawca. xx W przypadku problemów należy skontaktować się z usługodawcą. xx Włóż kartę „CI lub CI+”, która obsługuje bieżące ustawienia anteny. Obraz będzie zakłócony lub niewidoczny.

Polski - 11 [LFD-LCM]BN68-03673B.indb 11

2011-05-31 �� 6:00:06

Połączenie sieciowe Możesz tak skonfigurować telewizor, aby korzystał z Internetu za pomocą przewodowej lub bezprzewodowej sieci lokalnej. Połączenie sieciowe – Bezprzewodowe Telewizor możesz połączyć z siecią LAN przy użyciu standardowego routera lub modemu bezprzewodowego. Aby połączyć się bezprzewodowo, należy najpierw podłączyć „Adapter bezprzewodowej sieci LAN Samsung” (WIS09ABGN, WIS09ABGN2, WIS10ABGN - sprzedawany osobno) do portu USB 1 (HDD) lub USB 2 z tyłu telewizora. Zapoznaj się z poniższą ilustracją. Urządzenie do bezprzewodowego współdzielenia połączenia sieciowego (w routerze bezprzewodowym jest Gniazdo sieci LAN skonfigurowany serwer DHCP) na ścianie

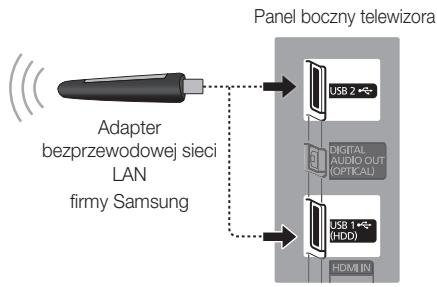

Panel boczny telewizora

Adapter bezprzewodowej sieci LAN firmy Samsung

Kabel sieci LAN Adapter bezprzewodowej sieci LAN Samsung jest sprzedawany oddzielnie przez wybranych sprzedawców, sklepy internetowe i na stronie Samsungparts.com. Adapter sieci bezprzewodowej sieci LAN Samsung obsługuje protokoły IEEE 802.11 a/b/g i n. Firma Samsung zaleca stosowanie protokołu IEEE 802.11n. Filmy odtwarzane za pomocą połączenia IEEE 802.11 b/g mogą nie być płynnie wyświetlane. Większość sieci bezprzewodowych dysponuje systemami zabezpieczeń, które w celu uzyskania dostępu do sieci przez punkt dostępu lub router bezprzewodowy (zazwyczaj bezprzewodowy router IP) wymuszają przesłanie przez urządzenie zaszyfrowanego kodu zabezpieczającego, nazywającego się kodem dostępu lub kluczem bezpieczeństwa. W przypadku wybrania trybu o wysokiej przepustowości (Greenfield) 802.11n i ustawionym w routerze bezprzewodowym typie szyfrowania WEP, TKIP, TKIP-AES (WPS2Mixed), telewizor Samsung nie będzie obsługiwać połączenia w nowym standardzie Wi-Fi. Połączenie sieciowe – Kablowa W zależności od konfiguracji sieci istnieją dwa sposoby podłączenia telewizora do sieci. Zostały one przedstawione poniżej: Port modemu w ścianie

Modem zewnętrzny (ADSL/VDSL/Telewizja kablowa)

Kabel ze złączem modemu

Panel tylny telewizora

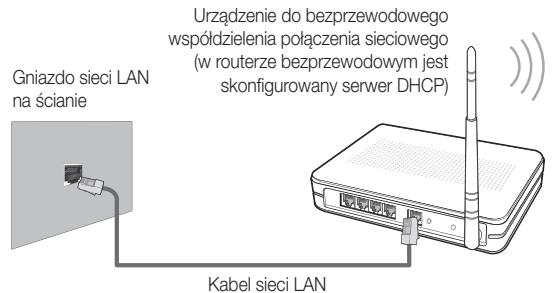

Kabel sieci LAN Gniazdo sieci LAN na ścianie

Panel tylny telewizora

✎✎Sieć wolniejsza niż 10 Mbps nie jest obsługiwana.

Polski - 12 [LFD-LCM]BN68-03673B.indb 12

2011-05-31 �� 6:00:08

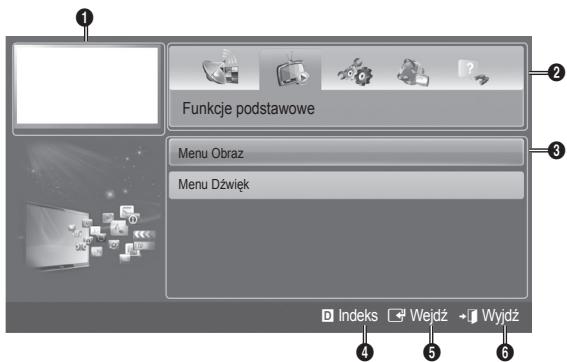

Sposób obsługi e-Manual Informacje o funkcjach telewizora możną znaleźć w e-Manual dla telewizora. Naciśnij przycisk E-MANUAL na pilocie, aby z niej skorzystać. Używając przycisków góra/dół/prawo/lewo, przesuń kursor w celu wyróżnienia kategorii i tematu, a następnie naciśnij przycisk ENTERE. Zostanie wyświetlona żądana strona instrukcji elektronicznej. Dostęp do instrukcji umożliwia także menu:

E-MANUAL O MENUm → Pomoc techniczna → e-Manual → ENTERE

✎ Aby powrócić do menu głównego e-Manual, na pilocie zdalnego sterowania naciśnij przycisk E-MANUAL.

✎ Opcji Spróbuj nie można użyć bezpośrednio, jeśli telewizor jest ustawiony na odbieranie sygnału z zewnętrznego źródła. Elementy ekranu 1 Obecnie wyświetlany film, program TV itd.

1 2 Funkcje podstawowe

Menu Obraz Menu Dźwięk

2 Lista kategorii. Naciśnij przycisk ◄ or ►, aby wybrać żądaną kategorię. 3 Wyświetla listę podmenu. Do przesuwania kursora służą przyciski ze strzałkami na pilocie. Naciśnij przycisk ENTERE, aby wybrać żądane podmenu. 4 } Niebieski (Indeks): Wyświetla ekran indeksu. 5 E Wejdź: Wybór kategorii lub podmenu. 6 e Wyjdź: Zamknięcie e-Manual.

} Indeks E Wejdź e Wyjdź

Przełączanie między instrukcją elektroniczną i odpowiednimi menu ekranowymi OSD. Funkcje podstawowe > Menu Obraz (3/17)

E-MANUAL a Spróbuj b Str. gł. { Powiększenie } Indeks L Strona e Wyjdź

Podświetlenie Kontrast Jasność Ostrość Kolor Odcień (Z/C) Regulacja ekranu

:7 : 95 : 45 : 50 : 50 : G50 / R50

✎ Ta funkcja nie jest włączona w niektórych menu. Sposób 1

1. Aby użyć menu odpowiadającego tematowi e-Manual, naciśnij czerwony przycisk w celu wybrania opcji Spróbuj. 2. Aby powrócić do ekranu e-Manual, naciśnij przycisk E-MANUAL.

1. Po wyświetleniu tematu naciśnij przycisk ENTERE. Pojawi się monit “Czy chcesz wykonać?“. Wybierz opcję Tak, a następnie naciśnij przycisk ENTERE. Pojawi się okno ekranowe. 2. Aby powrócić do ekranu e-Manual, naciśnij przycisk E-MANUAL.

Polski - 13 [LFD-LCM]BN68-03673B.indb 13

2011-05-31 �� 6:00:11

Wyświetlanie zawartości Funkcje podstawowe > Menu Obraz (3/17)

1 Obszar zawartości: Po wybraniu podmenu zostanie wyświetlona zawartość tematu. Aby przejść do poprzedniej lub następnej strony, naciśnij przycisk ◄ / ►. 2 Spróbuj: Wyświetlenie menu ekranowego OSD odpowiadającego tematowi. Aby powrócić do ekranu e-Manual, naciśnij przycisk E-MANUAL. 3 Str. gł.: Przejście do ekranu głównego opcji e-Manual.

a Spróbuj b Str. gł. { Powiększenie } Indeks L Strona e Wyjdź

4 Powiększenie: Powiększenie ekranu. Po ekranie powiększonym można poruszać się przy pomocy przycisków ▲ / ▼. 5 L (Strona): Przejście do poprzedniej lub następnej strony.

Korzystanie z trybu Powiększanie Wybierz opcję Powiększenie, a następnie naciśnij przycisk ENTERE, aby powiększyć ekran. Po ekranie powiększonym można poruszać się przy pomocy przycisków ▲ or ▼.

✎✎Aby powrócić do normalnego rozmiaru ekranu, naciśnij przycisk RETURN.

Wyszukiwanie tematu na stronie indeksu 1. Aby wyszukać temat, naciśnij przycisk ze strzałką w lewo lub w prawo w celu wybrania litery, a następnie naciśnij przycisk ENTERE. Zostanie wyświetlona strona indeksu zawierająca listę tematów i słów kluczowych rozpoczynających się na wybraną literę. 2. Naciśnij przycisk ze strzałką w górę lub w dół, aby wybrać temat lub słowo kluczowe, a następnie naciśnij przycisk ENTERE. 3. Pojawi się strona instrukcji elektronicznej z tematem.

✎✎Aby zamknąć ekran Indeks, naciśnij przycisk RETURN .

Polski - 14 [LFD-LCM]BN68-03673B.indb 14

2011-05-31 �� 6:00:12

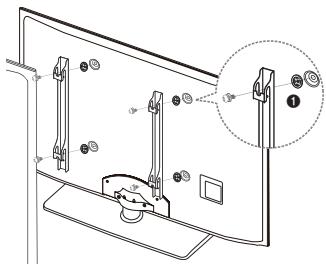

Montaż wspornika ściennego Elementy wspornika (sprzedawane oddzielnie) umożliwiają zamontowanie telewizora na ścianie. Szczegółowe informacje dotyczące instalacji wspornika znajdują się w instrukcji dołączonej do zestawu do montażu naściennego. Zamontowanie telewizora na ścianie przy użyciu wspornika należy zlecić technikowi. Firma Samsung Electronics nie ponosi odpowiedzialności za uszkodzenia produktu lub obrażenia ciała powstałe w wyniku samodzielnego montażu telewizora. Dane techniczne zestawu do montażu naściennego (VESA) Przypadek A. Instalacja wspornika naściennego firmy Samsung

Przypadek B. Instalacja wspornika naściennego innego producenta

Zestaw do montażu naściennego jest sprzedawany oddzielnie. Zainstaluj wspornik na solidnej ścianie, prostopadle do podłogi. W przypadku montażu na innych elementach i materiałach należy skontaktować się z najbliższym punktem sprzedaży. Montaż na dziurawej lub pochyłej ścianie może doprowadzić do spadku urządzenia i spowodowania obrażeń ciała.

xx W poniższej tabeli przedstawiono standardowe rozmiary zestawów do montażu naściennego. xx W przypadku zakupienia zestawu do montażu naściennego naszej firmy dołączona jest do niego szczegółowa instrukcja obsługi i wszystkie części niezbędne do montażu.

xx Nie używać śrub, które nie spełniają standardów VESA dla śrub. xx Nie należy używać wkrętów dłuższych niż standardowe, ponieważ mogą one spowodować uszkodzenie telewizora. xx W przypadku wkrętów, które nie spełniają standardowych wymagań VESA dotyczących śrub, długość wkrętów może się różnić w zależności od ich parametrów.

xx Nie należy dokręcać śrub zbyt mocno, gdyż może to uszkodzić produkt lub doprowadzić do jego upadku i spowodowania obrażeń ciała. Firma Samsung nie ponosi odpowiedzialności za tego typu wypadki.

xx Firma Samsung nie ponosi odpowiedzialności za uszkodzenia produktu lub obrażenia ciała powstałe w wyniku

korzystania z mocowania niespełniającego standardów VESA lub nieokreślonego w specyfikacjach, a także w wyniku niezastosowania się użytkownika do instrukcji montażu produktu.

xx Nie odchylać telewizora w tył o więcej niż 15 stopni. Rodzina produktów

Nie należy instalować zestawu do montażu naściennego, kiedy telewizor jest włączony. Może to spowodować obrażenia ciała powstałe w wyniku porażenia prądem.

Polski - 15 [LFD-LCM]BN68-03673B.indb 15

2011-05-31 �� 6:00:13

Rozwiązywanie problemów Jeśli wygląda na to, że występuje problem z telewizorem, przejrzyj najpierw tę listę możliwych problemów i rozwiązań. Jeśli żadne z tych rozwiązań nie dotyczy danego problemu, prosimy o odwiedzenie strony www.samsung.com i kliknięcie łącza Wsparcie lub o kontakt telefoniczny z centrum obsługi klienta. Problemy

Rozwiązania i wyjaśnienia

Telewizor nie włącza się.

• Sprawdź, czy kabel zasilający jest prawidłowo podłączony zarówno do telewizora, jak i gniazdka elektrycznego. • Sprawdź, czy gniazdko elektryczne jest sprawne. • Naciśnij przycisk POWER na telewizorze, aby upewnić się, że pilot zdalnego sterowania działa prawidłowo. Jeśli telewizor włączy się, przejdź poniżej do części „Pilot zdalnego sterowania nie działa”.

Nie widać obrazu/filmu.

• Sprawdź połączenia kabli (odłącz i połącz ponownie wszystkie kable pomiędzy telewizorem a urządzeniami zewnętrznymi). • Ustaw wyjścia wideo w urządzeniu zewnętrznym (dekoderze, odtwarzaczu DVD, Blu-ray itp.), tak aby były zgodne z wejściem w telewizorze. Na przykład jeśli wyjściem zewnętrznego urządzenia jest HDMI, należy podłączyć to urządzenie do wejścia HDMI w telewizorze. • Sprawdź, czy podłączone urządzenia są włączone. • Upewnij się, że w telewizorze zostało wybrane właściwe źródło, naciskając przycisk SOURCE na pilocie zdalnego sterowania. • Uruchom ponownie podłączone urządzenie, wpinając raz jeszcze kabel zasilający.

• Wymień baterie w pilocie i włóż je zgodnie z oznaczeniami biegunów (+/-). • Wyczyść okienko transmisyjne czujnika znajdujące się w górnej części pilota. • Skieruj pilota bezpośrednio na telewizor z odległości 1,5–2 m.

Pilot zestawu do telewizji kablowej/ dekodera telewizji satelitarnej nie włącza telewizora ani nie reguluje jego głośności.

• Zaprogramuj pilota zestawu/dekodera do obsługi telewizora. Kod do telewizora SAMSUNG można znaleźć w instrukcji obsługi dekodera.

✎✎Optymalne warunki działania telewizora można zapewnić, aktualizując jego oprogramowanie za pomocą USB do najnowszej wersji dostępnej w witrynie internetowej (samsung.com -> Support -> Downloads).

✎✎Panel TFT LED wykorzystuje ekran składający się z subpikseli, których wytworzenie wymaga bardzo skomplikowanej technologii. Mimo tego na ekranie może występować kilka jasnych lub ciemnych pikseli. Nie mają one negatywnego wpływu na działanie urządzenia.

Lista funkcji Wysokiej jakości interfejs cyfrowy i funkcje sieciowe: Dzięki wbudowanemu cyfrowemu tunerowi HD można oglądać nieabonamentowe programy HD bez odbiornika telewizji kablowej lub dekodera telewizji satelitarnej. Moje treści Umożliwia odtwarzanie plików dźwiękowych i obrazów i filmów wideo zapisanych na urządzeniu USB. AllShare™ Funkcja AllShare™ umożliwia połączenie telewizora i zgodnych modeli telefonów komórkowych / urządzeń firmy Samsung za pośrednictwem sieci. Anynet+ (HDMI-CEC) Pozwala na sterowanie pilotem do telewizora wszystkimi podłączonymi urządzeniami firmy Samsung obsługującymi tę funkcję.

Polski - 16 [LFD-LCM]BN68-03673B.indb 16

2011-05-31 �� 6:00:14

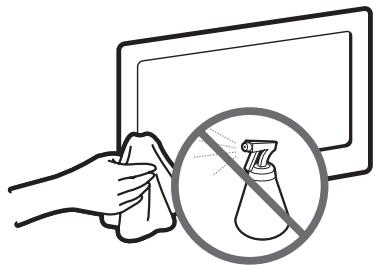

Przechowywanie i konserwacja

✎✎Po usunięciu naklejki z ekranu telewizora, oczyść pozostałości i zacznij oglądać telewizję.

Powierzchni produktu nie należy spryskiwać bezpośrednio wodą lub środkiem czyszczącym. Dostanie się do produktu dowolnego płynu może spowodować awarię, pożar lub porażenie prądem.

Produkt należy czyścić miękką szmatką zwilżoną niewielką ilością wody.

Dane techniczne Rozdzielczość Uwagi dotyczące warunków pracy Temperatura robocza Wilgotność w miejscu pracy Temperatura w miejscu przechowywania Wilgotność w miejscu przechowywania Systemy telewizyjne System kolorów/obrazu System dźwięku HDMI IN

1920 x 1080 0°C – 40°C (50°F – 104°F) 10%-80%, bez kondensacji -20°C – 45°C (-4°F – 113°F) 5%-95%, bez kondensacji Analogowe: B/G, D/K, L, I (w zależności od wybranego kraju) Cyfrowe: DVB-T/DVB-C Analogowe: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Cyfrowe: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC Obraz: 1080 24p, 1080p, 1080i, 720p, 576p, 480p Dźwięk: Dwukanałowy liniowy PCM 32/44,1/48 kHz, 16/20/24-bitowy.

Obrót na podstawie (w lewo i w prawo)

HE40A HE46A Rozmiar ekranu

Dźwięk (Wyjście) Wymiary (szer. x głęb. x wys.) Korpus Waga

10 W X 2 921,2 X 29,9 X 536,1 (mm) 10,5 kg

1056,3 X 29,9 X 612,3 (mm) 12,5 kg

✎✎Konstrukcja oraz dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia. ✎✎Informacje dotyczące źródła zasilania i zużywanej mocy można znaleźć na tabliczce znamionowej produktu.
