Type de produit	Amplificateur 2/1 canaux de classe D pour autoradio
Marque	BLAUPUNKT
Modèle	TSA 280 / TSA 2120
Puissance max (4 ohms)	TSA 280 : 2 x 160 W / 1 x 400 W ; TSA 2120 : 2 x 240 W / 1 x 600 W
Puissance max (2 ohms)	TSA 280 : 2 x 240 W ; TSA 2120 : 2 x 360 W
Puissance RMS (4 ohms)	TSA 280 : 2 x 80 W / 1 x 200 W ; TSA 2120 : 2 x 120 W / 1 x 320 W
Puissance RMS (2 ohms)	TSA 280 : 2 x 120 W ; TSA 2120 : 2 x 180 W
Bande passante	20 - 20000 Hz
Rapport signal/bruit	>95 dB/A
Résistance d'entrée	0,3 - 8 V
Stabilité	2 ohms
Filtre passe-bas (Low Pass)	50 - 250 Hz
Filtre passe-haut (High Pass)	50 - 250 Hz
Filtre Sub Sonic	20 Hz, commutable
Télécommande pour niveau des graves	Oui (REMOTE BASS, filaire 5 m)
Fusibles intégrés	TSA 280 : 30 A ; TSA 2120 : 50 A
Dimensions (boîtier intérieur)	205 x 45 x 177 mm
Dimensions (boîtier extérieur)	253 x 67,5 x 210 mm
Alimentation	12 V batterie automobile, câble min. 6 mm²
Entrées	Connectique Cinch/RCA (gauche et droite)
Sorties	Cinch/RCA pour chaîner un autre amplificateur
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Débrancher la batterie avant installation ; respecter les consignes du constructeur auto
Garantie	Garantie constructeur UE, voir www.blaupunkt.de

FOIRE AUX QUESTIONS - TSA 280/ TSA 2120 BLAUPUNKT

Quelle est la puissance de l'amplificateur TSA 280 ?

Le TSA 280 délivre une puissance max de 2 x 160 W sous 4 ohms et 2 x 240 W sous 2 ohms. En mode mono, il peut atteindre 1 x 400 W sous 4 ohms.

Quels types de filtres sont intégrés ?

L'amplificateur dispose d'un filtre passe-bas (LP) réglable de 50 à 250 Hz, d'un filtre passe-haut (HP) réglable de 50 à 250 Hz, et d'un filtre Sub Sonic à 20 Hz commutable.

Comment brancher la télécommande de graves ?

La télécommande à fil (REMOTE BASS) se connecte au connecteur prévu sur l'amplificateur. Elle permet de régler le niveau des graves à distance. Pour l'utiliser, le commutateur X-OVER doit être placé sur LP (passe-bas).

Quelle section de câble utiliser pour l'alimentation ?

La section des câbles positif (+) et négatif (-) doit être d'au moins 6 mm². Le câble positif doit être protégé par un porte-fusible (TSA 280 : 30 A, TSA 2120 : 50 A).

Puis-je utiliser l'amplificateur avec un autoradio sans sortie RCA ?

Oui, si votre autoradio a une sortie haut-parleur, vous pouvez utiliser un adaptateur Cinch-ISO Blaupunkt pour le brancher aux entrées Cinch de l'amplificateur.

Comment régler le gain (GAIN) ?

Le bouton GAIN règle la sensibilité d'entrée (de 0,3 V à 8 V). Il ne règle pas le volume. Ajustez-le pour que le son soit équilibré sans distortion.

Que faire si le voyant POWER/PROTECT est rouge ?

Un voyant rouge indique un défaut. Vérifiez les connexions, les fusibles, et que l'impédance des haut-parleurs est correcte (2-4 ohms). Si le problème persiste, consultez un revendeur Blaupunkt.

Où installer l'amplificateur dans la voiture ?

Choisissez un endroit sec et bien ventilé, par exemple sous un siège ou dans le coffre. L'amplificateur peut être monté sans boîtier extérieur si l'espace est restreint.

Comment utiliser le filtre Sub Sonic ?

Le filtre Sub Sonic (20 Hz) protège le subwoofer des fréquences infrasonores. Activez-le lorsque vous utilisez un subwoofer pour éviter une surcharge mécanique.

Quelle est l'impédance minimale des haut-parleurs ?

L'amplificateur est stable sur 2 ohms. Utilisez des haut-parleurs d'impédance 2 à 4 ohms. Ne branchez jamais les haut-parleurs à la masse.

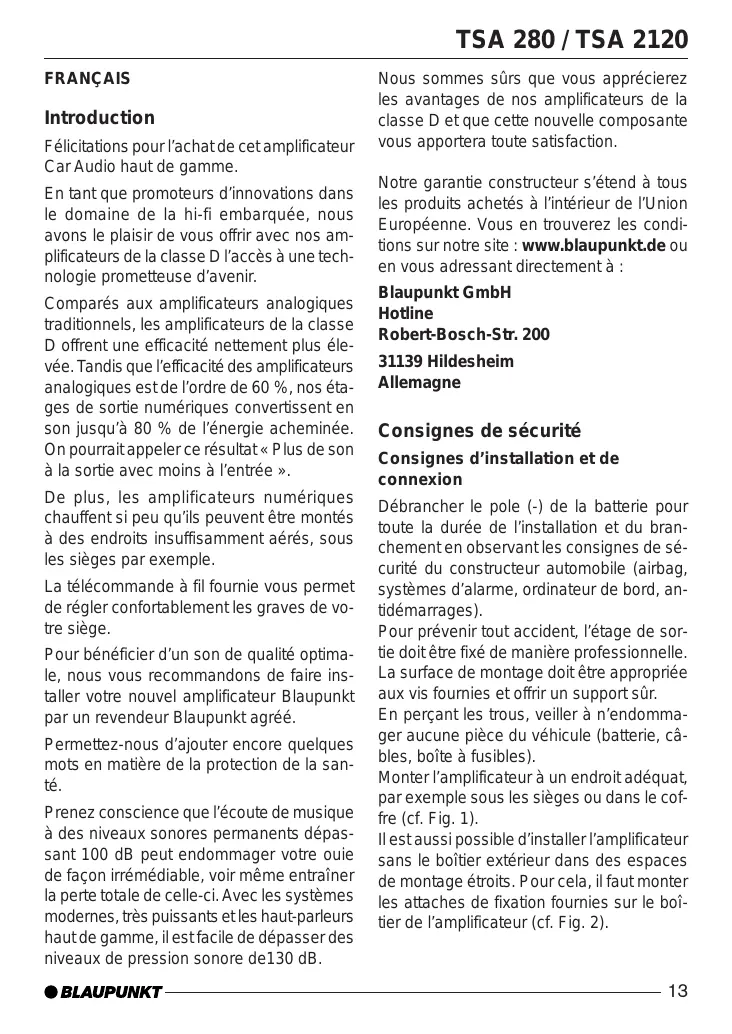

MODE D'EMPLOI TSA 280/ TSA 2120 BLAUPUNKT

Félicitations pour l'achat de cet amplificateur Car Audio haut de gamme.

En tant que promoteurs d'innovations dans le domaine de la hi-fi embarquée, nous avons le plaisir de vous offrir avec nos amplificateurs de la classe D l'accès à une technologie prometteuse d'avoir.

Comparés aux amplificateurs analogiques traditionnels, les amplificateurs de la classe D offrent une efficacité nettement plus élevée. Tandis que l'efficacité des amplificateurs analogiques est de l'ordre de 60% , nos étages de sortie numériques convertissant en son jusqu'à 80% de l'énergie acheminée. On pourrait appeler ce résultat « Plus de son à la sortie avec moins à l'entrée »

De plus, les amplificateurs numériques chauffent si peu quils peuvent etre montes à des endroits insuffisamment aérés, sous les sièges par exemple.

La télécommande à fil fournie vous permet de régler comfortsment les graves de votre siège.

Pour bénéficier d'un son de qualité optima- le, nous vous recommendons de faire installerer notre nouvel amplificateur Blaupunkt par un revendeur Blaupunkt agreé.

Permettez-nous d'ajouter encore quelques mots en matière de la protection de la santé.

Prenoze conscience que I'écoute de musique à des niveaux sonores permanents dépassant 100 dB peut endommager votre ouie de façon irrémédiable, voir même entraîner la perte totale de cette-ci. Avec les systèmes modernes, très puissants et les haut-parleurs haut de gamme, il est facile de dépasser des niveaux de pression sonore de 130 dB.

Nous sommes sûrs que vous approucierez les avantages de nos amplificateurs de la classe D et que cette nouvelle composante vous apportera toute satisfaction.

Notre garantie constructeur s'etend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouvrez les conditions sur notre site : www.blaupunkt.de ou en vous adressant directement à :

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

31139 Hildesheim

Allemagne

Consignes de sécurité

Consignes d'installation et de connexion

Débrancher le pole (-) de la batterie pour toute la durée de l'installation et du branchement en observant les consignes de sécurité du constructeur automobile (airbag, systèmes d'alarme, ordinateur de bord, antidémarrages).

Pour prévenir tout accident, l'étage de sortie doit être fixé de manière professionnelle. La surface de montage doit être appropriée aux vis fournies et offrir un support sur.

En perçant les trous, veiller à n'endommager aucune piece du vehicule (battery, cables, boîte à fusibles).

Monter l'amplificateur à un endroit ajustat, par exemple sous les sièges ou dans le coffre (cf. Fig. 1).

Il est aussi possible d'installer l'amplificateur sans le boitant extérieur dans des espaces de montage etroits. Pour cela, il faut monter les attaches de fixation fournies sur le boitant de l'amplificateur (cf. Fig. 2).

Choisir un endroit sec où l'air y circule suffisamment pour assurer le refroidissement de l'amplificateur.

Utiliser des passe-câbles si le bord des trous est coupant.

Utiliser des haut-parleurs ayant une impédance de 2 à 4 Ω. Observer la capacité de charge max. (puissance sociale).

Utiliser un cable de connexion de haut-parleur de 4mm^2 max. Ne pas raccorder les haut-parleurs à la masse, utiliser uniquement les bornes marquées.

La section du cable (+) et du cable (-) ne doit pas'être inférieure à 6mm^2

Le cable (+) entre la batterie et l'amplificateur doit être protégé directement sur la batterie au moyen d'un porte-fusible (TSA 280:30 A/TSA 2120:50A).

Démontage du boitier extérieur (cf. Fig. 3)

1. Dévisser la vis (A) du couvercle au-dessus des commutateurs et des boutons de réglage. Soulever ensuite le couvercle et le retirer avec précaution.
2. Dévisser les quatre vis (B) de la coque supérieure du boîtier et enlever la coque supérieure.
3. Dévisser les six vis (C) situées sur le dessous du boîtier et enlever l'amplificateur de la coque inférieure.

Amplificateur 2/1 canaux de classe D TSA 280 / TSA 2120

L'amplificateur est prévu pour être raccordé à des autoradios offrant une connectique Cinch.

Pour les autoradios équipés d'une connectique ISO, prière d'utiliser l'adaptateur CinchISO Blaupunkt.

Utilisations possibles et connexion des haut-parleurs :

	TSA 280
Canaux	2/1
Puiss. max 4 ohms	2 x 160 watts / 1 x 400 watts	Fig. 7, 8, 9
Puiss. max 2 ohms	2 x 240 watts	Fig. 7, 9
Puiss. RMS 4 ohms	2 x 80 watts / 1 x 200 watts	Fig. 7, 8, 9
Puiss. RMS 2 ohms	2 x 120 watts	Fig. 7, 9
Bande passante	20 - 20000 Hz
Rapport signal/bruit	>95 dB/A
Résistance d'entrée	0,3 - 8 V
Stabilité	2 ohms
Filtre passer-bas (Low Pass)	50 - 250 Hz
Filtre passer-haut (High Pass)	50 - 250 Hz
Filtre Sub Sonic	20 Hz, commutable
Télécommande pour le niveau des graves	Oui
Dimensions LxHxP (mm) Boîtier interieur Boîtier extérieur	205 x 45 x 177 253 x 67,5 x 210
	TSA 2120
Canaux	2/1
Puiss. max 4 ohms	2 x 240 watts / 1 x 600 watts	Fig. 7, 8, 9
Puiss. max 2 ohms	2 x 360 watts	Fig. 7, 9
Puiss. RMS 4 ohms	2 x 120 watts / 1 x 320 watts	Fig. 7, 8, 9
Puiss. RMS 2 ohms	2 x 180 watts	Fig. 7, 9
Bande passante	20 - 20000 Hz
Rapport signal/bruit	>95 dB/A
Résistance d'entrée	0,3 - 8 V
Stabilité	2 ohms
Filtre passer-bas (Low Pass)	50 - 250 Hz
Filtre passer-haut (High Pass)	50 - 250 Hz
Filtre Sub Sonic	20 Hz, commutable
Télécommande pour le niveau des graves	Oui
Dimensions LxHxP (mm) Boîtier intéérieur Boîtier extérieur	205 x 45 x 177 253 x 67,5 x 210

Branchement des câbles (+) et (-)

La section du cable (+) et du cable (-) ne doit pas être inférieure à 6 mm².

Utiliser des passe-cables si les trouss cés ont des bords vifs. Bien visser le cable (-) de 6mm^2 en vente dans le commerce à un point de contact à la masse, libre d'interfERENCE (vis de carroserie, tôle de carroserie) (et non pas au pole (-) de la batterie!). Mettre à nu la surface de contact à la masse en grattant, et la graisser avec de laGRAISSE graphitique.

Exemples de branchement

La coque supérieure du boitier doit être enlevée pour raccorder les fils à l'amplificateur (cf. « Démontage du boitier extérieur »).

Connexion de la tension d'alimentation . Fig. 4

Connexion à des autoradios
avec sortie RCA. Fig. 5

Connexion à des autoradios
avec sortie haut-parleurs ..................... Fig. 6

Connexions des haut-parleurs. Fig. 7, 8, 9

Connexion de la telecommande à fil (REMOTE BASS) .... Fig. 10

En cas de connexion au moyen des connecteurs Cinch ou haut-parleur de l'autoradio, le cable de commutation doit etre raccordé.

Bouton de réglage GAIN

Le bouton de réglage GAIN permet de régler la sensibilité d'entrée de l'étage de sortie Blaupunkt sur la tension de la sortie préampli de votre autoradio.

La plage de réglage va de 0,3 V à 8 V.

Si l'autoradio a ete fabriqué par un autre constructeur, regler la sensibilité d'entrée en fonction des indications données par le constructeur.

Notez que le bouton de réglage GAIN ne règle pas le volume!

REMOTE BASS

Connecteur réservé à la télécommande à fil (5 m) fournie.

Permet de commander à distance le niveau de graves (cf. Fig. 10).

Pour utiliser la télécommande, l'usage d'un filtre salle-bas est requis (commutateur X-OVER placé sur LP).

INPUT

Entrées préampli pour le canal droit (right) et gauche (left). Pour le branchement, prière d'utiliser des cables cinch/RCA Blaupunkt haut de gamme.

OUTPUT

Sorties permottant de brancher un autre ampli (formation de chaînes d'amplificateurs). Pour le branchement, prière d'utiliser des câbles Cinch/RCA Blaupunkt haut de gamme.

Commutateurs LP / HP / FULL

Avant de proceder à l'installation, Sélectionner le commutateur X-OVER de l'étage de sortie pour régler le filtré salle-bas (LP), le filtré salle-haut (HP) ou la gamme complète (FULL). La position FULL signifie que toute la bande passante sera utilisé à la sortie.

Il est conseilé d'utiliser le séparateur de fréquences intégré sur le système sonore canaux multiples à subwoofer séparé.

Afin d'utiliser au mieux un subwoofer et d'atteindre la meilleure tonalité, il est nécessaire de le découvert en fréquences pour lui amener uniquement les fréquences basses (graves).

Pour ce faire, sélectionner le filtre passée-bas (LP) et régler la fréquence supérieure entre 50 Hz et 250 Hz à l'aide du réglage de la fréquence de recouvrement. Chaque subwoofer est ainsi découpled de manière optimale.

En selectionnant le filtre passe-haut (HP), il est possible de varier la fréquence limite inférieure entre 50Hz et 250Hz à l'aide du réglage de fréquence de recouvrement correspondant.

Pour assurer un réglage acoustique précis du séparateur de fréquences, nous vous recommendons de prendre contact avec un revendeur spécialisé Blaupunkt.

Il est absolutement nécessaire de prendre en compte les données techniques des haut-parleurs utilisés lors du réglage du séparateur de fréquences.

Réglage de la fréquence de recouvrement (LP FREQ + HP FREQ)

Lorsque le séparateur de fréquences est activé par le commutateur X-OVER (LP ou HP), il est possible de régler progressivement la fréquence de recouvrement du filtre respectif de 50 Hz à 250 Hz. Ce réglage est sans fonction en mode Fullrange.

Réglage destiné à un subwoofer

Pour utiliser correctement un subwoofer et obtenir le meilleur son possible, il est nécessaire de le découverter sur le plan fréquence pour ne lui acheminer que les fréquences basses (graves).

1. Sur l'amplificateur, mettez d'abord le bouton de réglage GAIN sur minimum et le bouton de réglage de fréquences LP au milieu.

2. Écoutez d'abord une musique qui vous est connue, contenant en partie des basses profondes (par musique pop) avec votre autoradio. Maintenant, augmentez lentement le volume du subwoofer en tournant le bouton de réglage GAIN sur l'amplificateur dans le sens des aiguilles jusqu'à ce que la musique soit équilibrée sur le plan de la tonalité, les graves n'était ni faibles ni accentuees.

3. Faites maintainant attention au rapport entre les voix masculines graves et les graves supérieures, et au rapport entre les graves supérieures (kickbass) et les graves profondes. Dans le meilleur des cas, la basse devrait pétiller et restituer des graves inférieures nettes et les voix masculines devraient paraître ni grêles ni trop gonflées. Si la tonalité répond à vos attentes, mettez fin à la mise au point. Dans le cas contraire, procédez comme décrit aux paragraphs 4. et 5.
4. Si les voix masculines seront gonflées ou si les graves profondes sont trop faibles, il est conseilé de tourner légèrement le bouton de réglage de fréquence LP vers le minimum et reprendre la mise au point à partir du paragraph 2.
5. Si laasse est profonde, mais pas nette et vrombissante ou si les voix masculines sont trop greles, tournez légèrement le bouton de réglage de fréquence LP vers le maximum. Continuez ensuite la mise au point à partir du paragraphe 2.

Pour le réglage acoustique précis du sépa- rateur de féquences, nous vous recommendons de consulter un revendeur Blaupunkt.

Les caractéristiques techniques des haut-parleurs utilisés doivent être prises en considération pendant la mise au point du séparateur de fréquences.

SUB SONIC

Le filtré Sub Sonic sert au fonctionnement de l'amplificateur quand un subwoofer est connecté. Il peut être raccordé pour protégger le subwoofer de la surcharge mécanique due aux fréquences basses n'appartenant plus au domaine de l'audible.

Fusibles intégrés (FUSE)

L'étage de sortie et le système électrique complet sont protégés en cas de défaillance par les fusibles (fuse) intégrés dans l'amplificateur. En cas d'utilisation d'unFuse de recharge, ne jamais ponter les fusibles ou les replacer par d'autres représentant une intensité supérieure.

Voyant de fonctionnement (POWER / PROTECT)

Lumière verte : Étage de sortie allumé, état de fonctionnement normal.

Lumière rouge : Etage de sortie mis hors circuit d' à un défaut.

Sous réserve de modifications.
