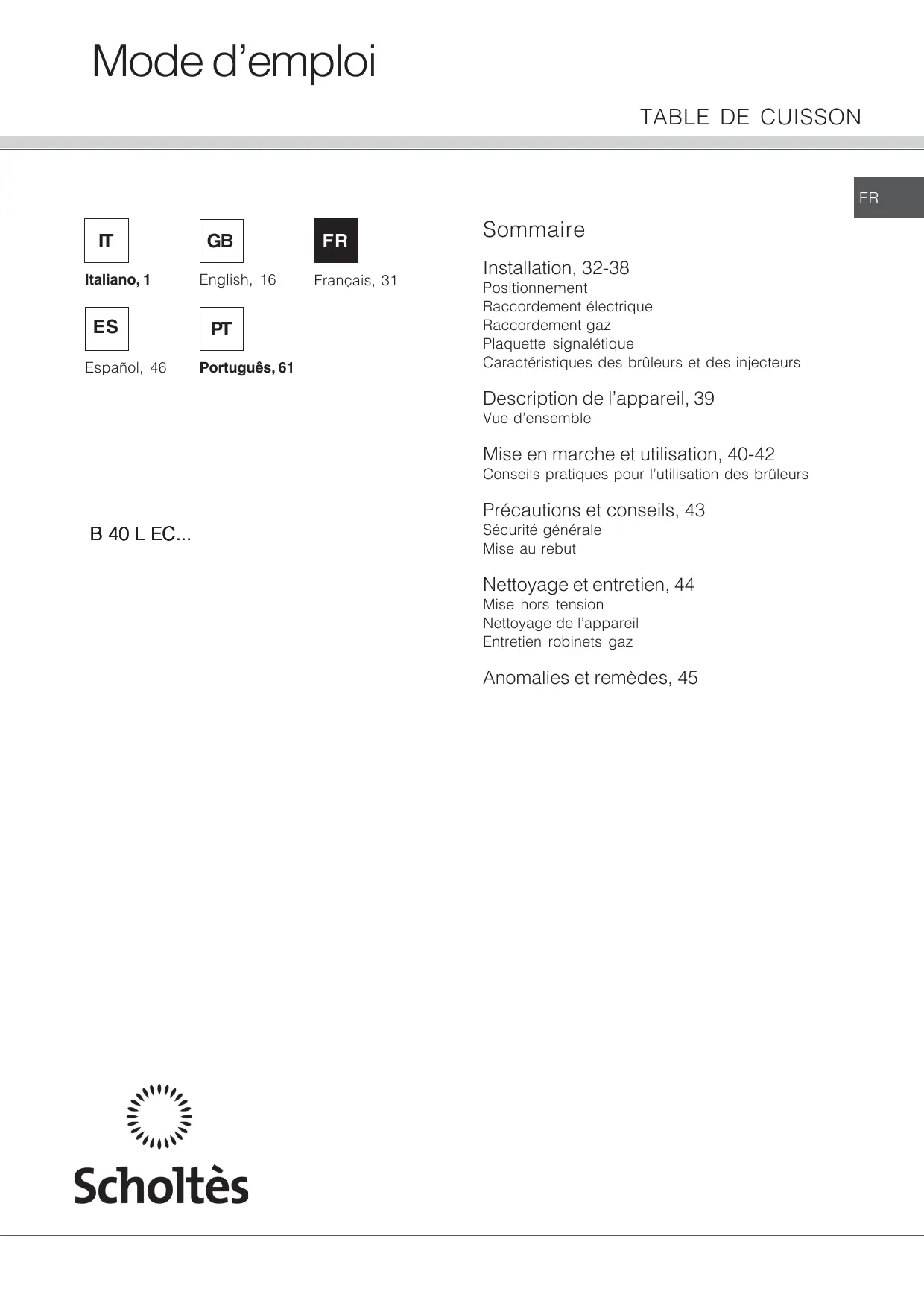

MODE D'EMPLOI B 40 L EC F SCHOLTES

Raccordement électrique

Raccordement gaz

Plaquette signalétique

\section*{Caracteristiques des brûleurs et des injecteurs}

Description de l'appareil, 39

Vue d'ensemble

Mise en marche et utilisation, 40-42

Conseils pratiques pour l'utilisation des brûleurs

Précautions et conseils, 43

Sécurité générale

Mise au rebut

Nettoyage et entretien, 44

Mise hors tension

Nettoyage de l'appareil

Entretien robinets gaz

Anomalies et remèdes, 45

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil

Les apparèils régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

• gaz Naturel Categorie II2E+3+;

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (Pour la France)
Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoi simples, sont délicates et primordiales pour que vous table de cuisson vous rende le meilleur service. L'installation doit être effectue conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquéfiés situées à l'intérieur des batiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire département.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut cause des dommages a des personnes, des animaux ou des biens.
! Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:
- Pour la France selon les Normes Nationales en vigueur.
Il faut observer les conditions suivantes:

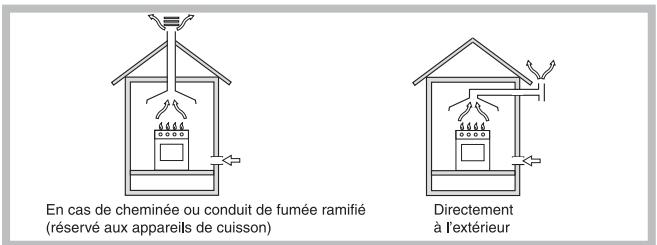

- La pierce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dés que l'on

allume l'appareil.

• La piece doit prévoir un système qui consent un

apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m³/h par kW de puissance installée.

Le système peut être réalisé en prélevant l'air directement de l'extérieur du batiment au moyen d'un conduit d'au moins 100~cm^2 de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirectedepuis des locaux adjacents etéquipés d'un conduit deventilation avec l'extérieur

comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'incendie.

• (Pour la France) Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreprises dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous étes en train d'utiliser, placée de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, deux de bois, poèles etc.) qui peuvent atteindre des températures dépassant 50^ .

Encastrement

Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas cette du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

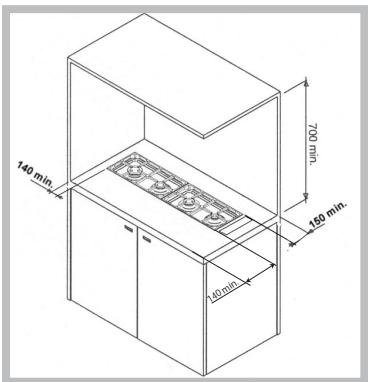

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à

au moins 140 mm du bord du plan.

• Les hôtes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 700 mm de distance.
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 540 mm de distance du plan de

travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure).

Installation

Il faut prendre toutes les précautions nécessaires pour que l'installation soit conforme aux normes en vigueur concernant la prévention des accidents pour le branchement électrique et le raccordement gaz. Pour un bon fonctionnement en toute sécurité des tables de cuisson àposer installées dans des meubles, attention à bien respecter les distances minimales indiquées fig.1. En outre, les surfaces adjacentes et la paroi arrêté doivent être en mesure de résister à une surchauffe de 65^ .

Fig.1

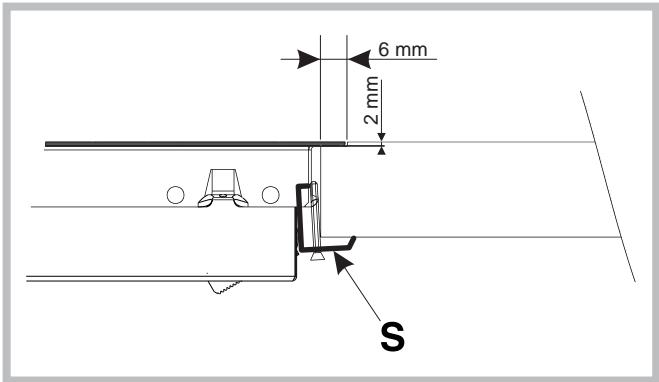

Fixation au meuble

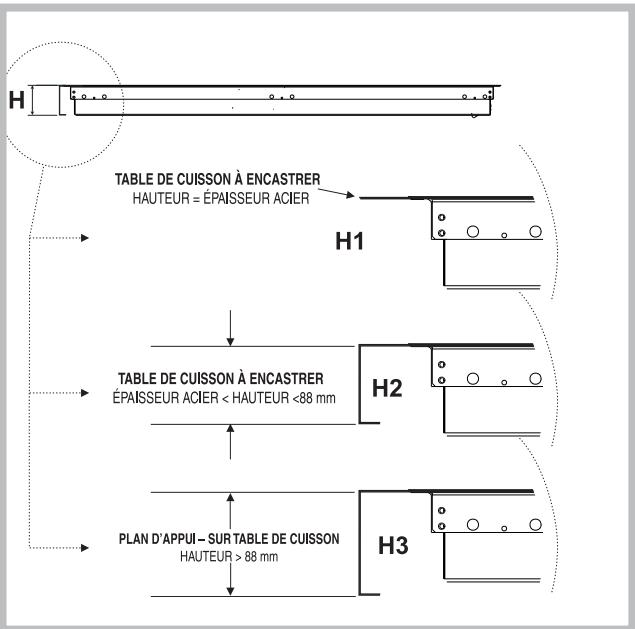

Il existe trois familles d'appareils selon le type d'installation :

Fig.2

1- Tables à encastrer (Classe 3) pour type d'installation affleurante (voir figure 2 détaill H1). Dans ce cas il faut prévoir une démarche du plan ayant des dimensions correspondant à l'encombrement hors tout de la table, moins 10 mm par côté horizontal et moins 6 mm par côté vertical, pour garantir à la table 10 mm d'appui sur le côté horizontal et 6 mm sur le côté vertical sur le plan de travail (voir Fig 4a-4b). Pour pouvoir enfin encastrer la table au ras du plan, il faut encore abaisser la zone tout autour de la démarche pour pouvoir y loger tant le bord de la table que le joint place sous ce bord. Avant de procéder à la fixation de la table sur le plan de travail, positionner le joint (fourni) sur tout le poutour de la table comme illustré figure 5. Pour fixer la table au meuble, se servir des équérres fournies comme illustré (voir fig. 3, détaill S).

Fig.3

2- Tables à encastrer (Classe 3) dont le bord a moins de 88 mm de haut (voir figure 2 détaill H2); en cas d'installation sur un plan de travail, il faut prévoir une découpe suffisamment grande pour pouvoir y loger la boîte inférieure de la table de cuisson, veiller à laisser entre cette dernière et le plan en bois au moins 1 cm de vide sur tout le pourtour (le dessous de la boîte peut toucher). Pour la fixation des appareils, voir instructions fournies au point 1 ou consulter la notice d'instructions supplémentaire en cas d'applications spéciales.
3- Tables de cuisson à poser (Classe 1) dont le bord dépasse 88 mm de haut (voir figure 2 détaill H3);

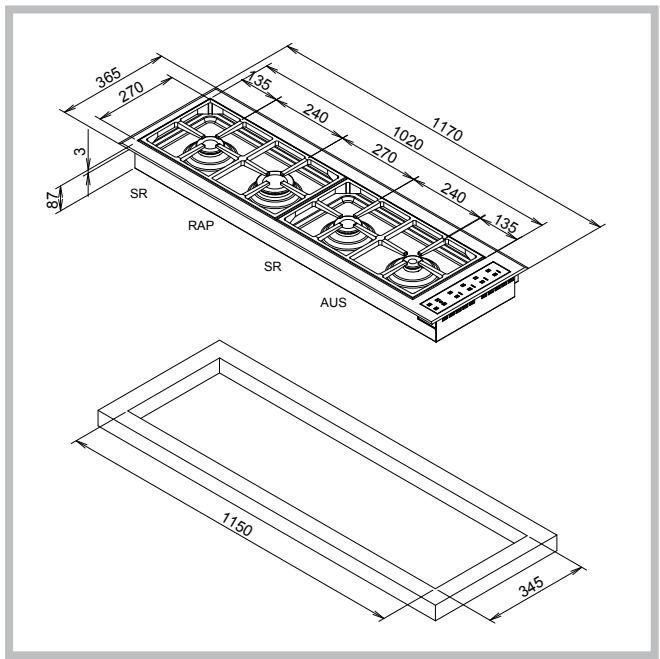

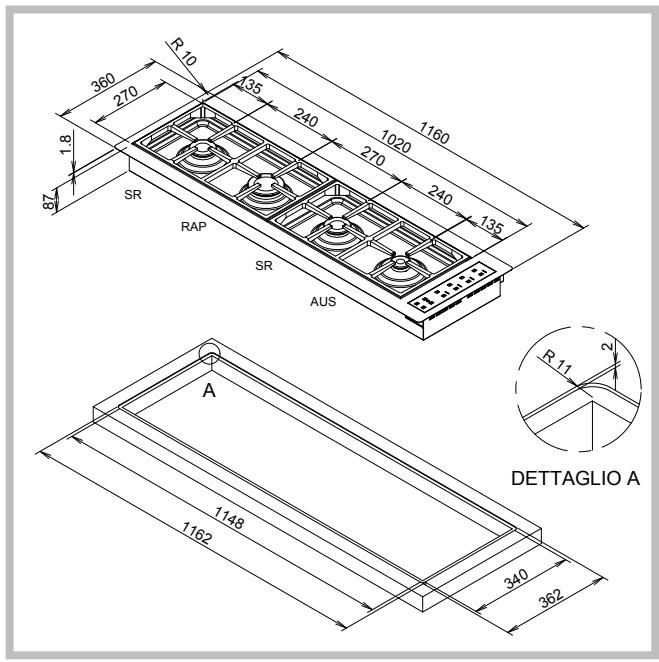

Encastré B 40 L EC F
Fig.4a

Dans ce cas, la boîte inférieure de la table ne dépasse pas du bord de cette dernière même en cas de pose sur un plan de travail, il suffit dans ce cas de prévoir les troughs nécessaires au passage du tuyau d'alimentation du gaz et du cordon électrique.

N.B.: En cas d'installation au-dessus d'un four, il faut prévoir sous la table de cuisson un panneau en bois comme isolation, placé à au moins 20 mm de distance du fond de la table de cuisson.

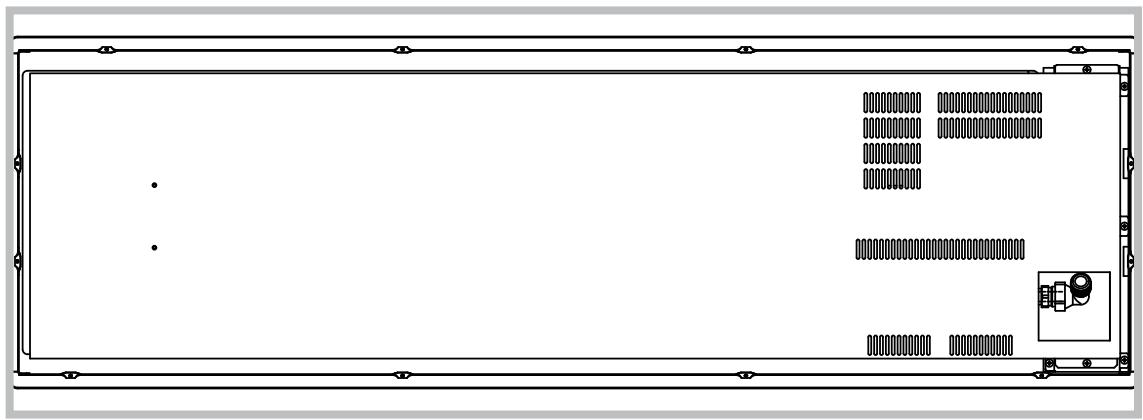

Pour fixer l'appareil aux meubles, utiliser les dispositifs de fixation spéciaux fournis avec l'appareil, ces derniers diffrent selon le type d'installation et selon la forme de l'appareil.

Encastré B 40 L EC.1 SF

Fig.4b
Fig.5

Raccordement électrique

L'APPAREIL DOIT OBLIGATOIREMENT ETRE RELIE À LA TERRE.

Les tables de cuisson sont prévues pour fonctionner en courant alternatively à la tension et fréquence d'alimentation indiquées sur la plaque signalétique (apposée sous la table ou à la première page de la notice). S'assurer que la tension d'alimentation du réseau correspond bien à la tension indiquée sur la plaque signalétique.

Branchement du cable d'alimentation électrique au réseau

En cas de raccordement direct au secteur, il faut interposer entre l'appareil et le réseau un interrupteur à coupure omnipolaire, ayant une distance minimale d'ouverture des contacts de 3 mm, proportionnel à la charge et conforme aux normes en vigueur.

Le conducteur de mise à la terre jaune/vert ne doit pas être interrompu par l'interrupteur.

Le cable d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50^ la température ambiente.

En cas d'installation au-dessus d'un four à encastrer, le branchement électrique de la table et celui du four doivent être effectuels séparément, pour des raisons de sécurité électrique et pour démonter plus facilement le four en cas de besoin.

Ne pas utiliser de réducteurs, adaptateurs ou shunts qui pouraient entraîner des surchauffes ou brûlures. Avant de procéder au branchement, s'assurer que :

• le plomb réducteur et l'installation de l'appartement peuvent supporter la charge de l'appareil (voir plaque des caractéristiques);
• l'installation d'alimentation est bien équipée d'une mise à la terre efficace conformément aux normes et aux dispositions des lois en vigueur;
• la prise ou l'interrupteur omnipolaire sont aisément accessibles quand l'appareil est installé.

NOTRE RESPONSABILITÉ NE SAURAIT ÉTRE ENGAGEE SI LES NORMES EN MATIÈRE DE PREVENTION DES ACCIDENTS NE SONT PAS RESPECTÉES.

Remplacement du cable

! Le cable doit être contrôle périodiquement et ne peut être remplaceé que par un technicien/agréé.

Utiliser un cable en caoutchouc du type H05RR-F (ou bien H05VV-F V-F pour les versions non .../CS) ayant une section de 3 × 0.75 mm^2

Le conducteur de mise à la terre jaune/vert devra être 2-3 cm plus long que les autres conducteurs.

Raccordement gaz

• Le raccord de l'appareil à la canalisation du gaz ou à la bouteille de gaz doit être effectué en conformité avec les règlements en vigueur et après s'était assure que l'appareil est bien réglé pour ce type de gaz.
• Cet apparéil est prédisposé pour fonctionner avec le gaz indiqué sur l'étiquette apposée sur la table de cuisson. Si l' apparéil doit être raccordé à un gaz autre que celui indiqué sur l'étiquette, il faudra replacer les injecteurs (fournis) en respectant les instructions du paragraphe "Adaptation aux différents types de gaz".
• Afin de garantir un fonctionnement sur, un usage approprié de l'énergie et une plus longue durée de l'appareil, vérifier que la pression d'alimentation correspond aux valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs", dans le cas contraire installer sur la canalisation d'acciviée du gaz un régulateur de pression spécial conforme aux normes en vigueur.
• Effectuer le raccord de manière à ne pas provoquer de sollicitations d'aucune sorte sur l'appareil.
  Relier le raccord orientable (fileté 12 G mâle), place sur le côte arrêté droit de l'appareil (fig.6), par tuyau métallique rigide avec des raccords conformes aux normes en vigueur, ou bien par tuyau flexible métallique à paroi continue conforme aux normes en vigueur, qui ne doit pas dépasser 2000 mm d'extension totale.

S'il s'avère indispensable de faire pivoter le raccord, il faut absolument replacer le joint d'étanchéité (fourni avec l'appareil).

Les opérations d'installation étant terminées, contrôle l'étanchéité du circuit gaz, des connexions internes et des robinets à l'aide d'une solution savonnexe (ja mais de flamme).

Vérifier en outre que le tuyau de raccordement ne puisse entrer en contact avec des parties mobiles risquant de l'abimer ou de l'écraser.

S'assurer que la conduite du gaz naturel suffit à alimenter l'appareil quand tous les brûleurs sont allumés.

Important : Pour effectuer le raccordement avec du gaz liquide (en bouteille), interposer un régulateur de pression conforme aux normes en vigueur.

Adaptation aux différents types de gaz

Pour adapter l'appareil à un type de gaz autres que celui pour lequel il a été créé (indiqué sur l'étiquette apposée sur la table ou sur l'emballage) replacer les injecteurs de tous les brûleurs en procédant comme suit :

• enlever les grilles du plan de cuisson et sortir les brûleurs de leur logement;
• dévisser les injecteurs (fig. 7) à l'aide d'une clé à tube de 7 mm. et les remplacer par les injecteurs adaptés au nouveau type de gaz (voir tableau 1

"Caracteristiques des brûleurs et des injecteurs").

fig.7

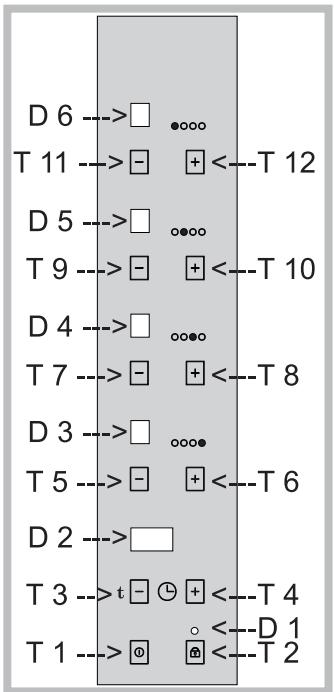

Après avoir remplaced les injecteurs, il faut modifier le réglage de la table à l'aide du bandeau de commande comme suit :

Table éteinte, appuyer sur la touche de mise sous tension T1

Appuyer sur la touche de verrouillage T2 (D1 s'allume)
Appuyer simultanément sur les touches T 2, T 7 et T 11 et continuer à appuyer jusqu'à ce qu'un chiffre apparaisse sur l'afficheur D 2

Pour une table régée pour fonctionnement au gaz naturel (methane) G20 20mbar, l'écran affiche 01. Pour la transformer en fonctionnement au gaz G30 29mbar, appuyer une fois sur la touche T 4 pour afficher 02 sur l'écran D 2. La table permet d'effectuer 2 réglages : 01et 02, correspondant respectivement à G20 20mbar et G30 29mbar

Pour enregistrer ce réglage, appuyer à nouveau simultanément sur les touches T 2, T 7 et T 11 (continuer à appuyer pendant quelques secondes pour quitter la fonction, 5 secondes environ). La table est étente et son clavier verrouillé. Appuyer sur la touche de déverrouillage T 2 pour pouvoir utiliser la table. REMARQUE : si, au cours du changement de gaz, il n'y a pas d'intervention sur le clavier pendant plus d'une minute, l'appareil quitte la fonction en automatique sans sauvegarder le nouveau réglage.

En fin d'opération, remplacer la vente étiquette par cette correspondant au nouveau gaz utilisé, fournie dans le kit injecteurs ou à demander à nos Services ÀpRES-vente.

Réglage des minima (Uniquement pour gaz G20)

Table éteinte, appuyer sur la touche de mise sous tension T1 Appuyer sur la touche de verrouillage T2 (D1 s'allume) Appuyer simultanément sur les touches T 2, T 5 et T 9 et les garder enforcées jusqu'à affichage de 01 sur l'écran D 2. Les écrans D 3, 4, 5 et 6 affichent, eux, un chiffre qui indique le niveau de minima sélectionné, ce niveau va de 9. (le point correspond à une valeur négative, du genre -9) à 9: on peut donc sélectionner 19 niveaux de minima

Appuyer sur la touche + ou - correspondant au brûleur voulu. Le brûleur s'allume d'abord à son maximum puis descend jusqu'à son minimum sur la valeur de réglage affichée à ce moment-là par l'écran de référence du brûleur. Il faut toujours agir sur les touches + ou - du brûleur de ↔équence pour augmenter ou diminuer le niveau de minima. Si le minimum est trop bas, à tel point que le brûleur s'eteint ou que le thermocouple ne perçoit pas la présence de flamme, le brûleur fonctionne quelques secondes à sa puissance maximale puis revient à son minimum. Répéter cette opération tant que le niveau de minima n'est pas suffisamment haut. Pour sauvégarder le réglage du niveau de minima du brûleur,ès que le réglage est effectué, appuyer simultanément sur les touches + et - de ce dernier. Faute d'effectuer cette opération, le nouveau réglage ne sera pas sauvégardié. Une fois que les opérations de réglage sur les différents brûleurs ont été effectuees, appuyer simultanément sur les touches T 2, T 5 et T 9 (dans ce cas il faut appuyer avec un minimum d'avance sur la touche T 2 puis sur les deux autres). Garder les touches enforcées pendant 5 secondes environ jusqu'à ce que la table returne à l'état éteint avec clavier verrouillé.

Pour utiliser la table, déverrouiller le clavier en appuyant sur la touche T 2.

REMARQUE: si au cours de l'opération de réglage des minima il n'y a pas d'intervention sur le clavier pendant plus d'une minute, l'appareil quitte la fonction en automatique.

DESCRIPTION DES DÉLAIS DE SECURITÉ POUR CHAQUE BRULEUR :

Le délambda de mise en sécurité à l'extinction (intervalle de temps compris entre l'extinction de la flamme et la réaction de la carte électronique c'est à dire le rallumage), est inférieur à 10 secondes.

Le délambda de mise en sécurité (c'est l'intervalle de temps compris entre l'ouverture de la vanne et la fermetre de cette dernière s'il n'y a pas de détention de flamme. Il correspond à la durée maximum d'émission d'étincelles), est de 6 secondes.

CASUISTIQUE PANNES ET COMPORTEMENT CONSEQUENT DE L'APPAREIL :

1 - Rupture du dispositif de surveillance de flamme : le brûleur ne peut pas rester allumé et il est par conséquent mis en sécurité. Un signal de panne (fault) est affché à l'écran.
2 - Absence d'émission d'étincelles : impossible d'allumer le brûleur. La carte électronique bloque l'alimentation en gaz du brûleur après le début de mise en sécurité.
3 - Grippage du robinet dans une position de fonctionnement quelconque : le brûleur perd sa possibilité de moduler la flamme mais peut être éteint ou mis en sécurité à tout moment.
4 - Grippage de l'aimant en position d'ouverture : il est tout de même possible d'eteindre l'appareil
5 - Grippage de l'aimant en position de fermeture : il n'est pas possible d'allumer le brûleur.
6 - Toute panne de la carte électronique empêche toute opération sur l'appareil.

PLAQUETTE SIGNALETIQUE
Raccordements éllectriques	tension 230V ~ 50Hz
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12/12/2006 (Basse Tension) et modifications successives - 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CEE du 30/11/09 (Gaz) et modifications successives. - 2002/96/CEE et modifications successives.

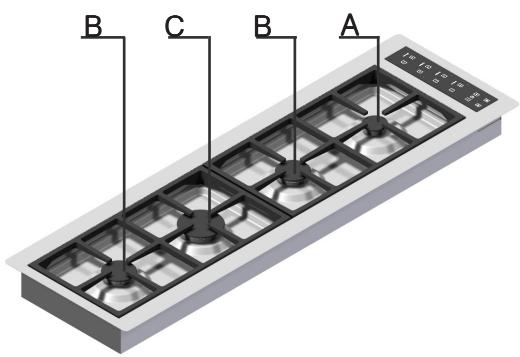

Caracteristiques des brûleurs et des injecteurs

Tableau 1						Gaz liquides				Gaz naturels
BRULEUR	Diamètre brûleur (mm)	Puisance thermique kW(Hs.*)			By-pass 1/100 (mm)	Injecteur 1/100 (mm)	Débit * g/h		Injecteur 1/100 (mm)	Débit * l/h G20	G25
		Nom	Red. G20	Red. G30/G31			G30	G31
C. Rapide	100	3.00	0.7	0.7	39	86	218	214	116	286	332
B. Demi-rapide	75	1.65	0.4	0.5	29	64	120	118	96	157	183
A. Auxiliaire	55	1.00	0.4	0.4	28	50	73	71	71	95	110
Pression de alimentation	Nominale (mbar)						28-30	37		20	25
	Mimima (mbar)						20	25		17	20
	Maxima (mbar)						35	45		25	30

• A 15°C et 1013 mbar-gaz sec
  ** Propane P.C.S. = 50,37 MJ/Kg
  *** Butane P.C.S. = 49,47 MJ/Kg

Nature P.C.S. = 37,78 MJ/m³

! La table ne peut être installée qu'au-dessus de jours encastrés équipés de ventilation de refroidissement.

B 40 L EC

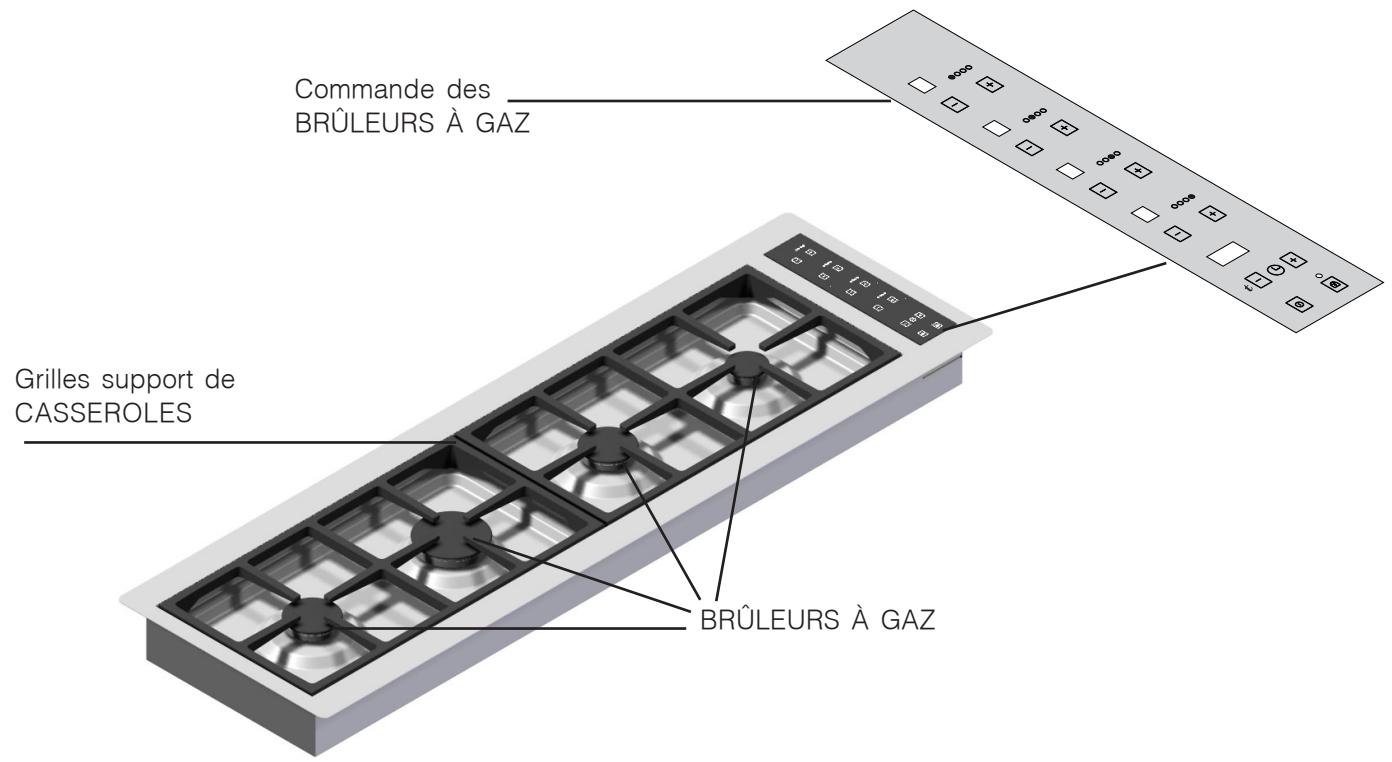

Vue d'ensemble

• BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choiser celui qui correspond le mieux au diamètre de la casserole.
  Commande de réglage de flamme ou de puissance des BRULEURS À GAZ.

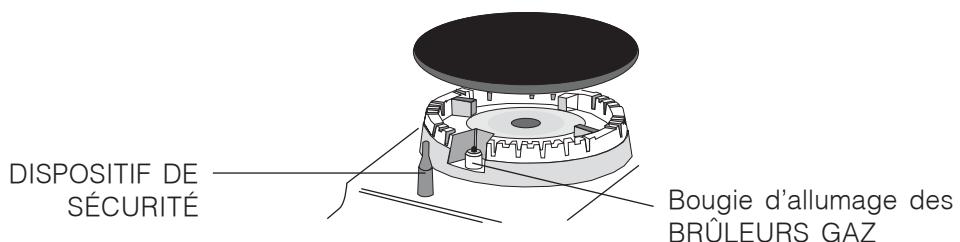

• La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné.
• DISPOSITIF DE SECURITE en cas d'extinction accidentelle de la flamme, couper immédiatement l'arrivée du gaz.

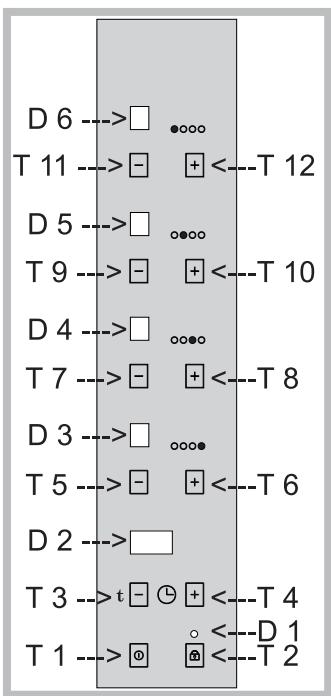

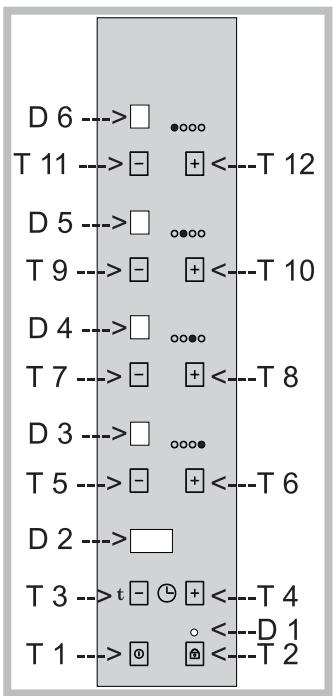

LEGENDE TOUCHES FONCTIONS ET FENÉTRES D'AFFICHAGE

T 1 = MISE EN MARCHE / ARRÉT
T 2 = VERROILLAGE CLAVIER.
T 3 = TOUCHE - POUR RÉGLAGE DU MINUTEUR ET SELECTION DU TYPE DE GAZ
T 4 = TOUCHE + POUR RÉGLAGE DU MINUTEUR ET SELECTION DU TYPE DE GAZ
T 5 = TOUCHE - POUR ALLUMAGE DU BRULEUR
INDIQUÉ EN GRAPHIQUE, AU MAXIMUM DE
SA PUISSANCE ET DIMINUTION DE LA
PUISSANCE JUSQU'À L'EXTINCTION
T 6 = TOUCHE - POUR ALLUMAGE DU BRÈLÉUR
INDIQUÉ EN GRAPHIQUE, AU MINIMUM DE
SA PUISSANCE ET AUGMENTATION DE LA
PUISSANCE JUSQUÀ SON MAXIMUM
T 7 = TOUCHE - POUR ALLUMAGE DU BRULEUR
INDIQUE EN GRAPHIQUE, AU MAXIMUM DE
SA PUISSANCE ET DIMINUTION DE LA
PUISSANCE JUSQUÀ L'EXTINCTION
T 8 = TOUCHE - POUR ALLUMAGE DU BRULEUR
INDIQUÉ EN GRAPHIQUE, AU MINIMUM DE
SA PUISSANCE ET AUGMENTATION DE LA
PUISSANCE JUSQUÀ SON MAXIMUM
T 9 = TOUCHE - POUR ALLUMAGE DU BRULEUR
INDIQUÉ EN GRAPHIQUE, AU MAXIMUM DE
SA PUISSANCE ET DIMINUTION DE LA
PUISSANCE JUSQU'À L'EXTINCTION
T 10 = TOUCHE - POUR ALLUMAGE DU BRULEUR
INDIQUÉ EN GRAPHIQUE, AU MINIMUM DE
SA PUISSANCE ET AUGMENTATION DE LA
PUISSANCE JUSQU'À SON MAXIMUM
T 11 = TOUCHE - POUR ALLUMAGE DU BRULEUR
INDIQUE EN GRAPHIQUE, AU MAXIMUM DE
SA PUISSANCE ET DIMINUTION DE LA
PUISSANCE JUSQU'À L'EXTINCTION
T 12 = TOUCHE - POUR ALLUMAGE DU BRULEUR
INDIQUÉ EN GRAPHIQUE, AU MINIMUM DE
SA PUISSANCE ET AUGMENTATION DE LA
PUISSANCE JUSQU'À SON MAXIMUM
D 1 = INDICATEUR DE VERROUILLAGE ACTIVÉ
D 2 = INDICATEUR DE MINUTEUR FIN DE CUISSON ET TYPE DE GAZ SELECTIONNÉ
D 3 = INDICATEUR DE NIVEAU DE PUISSANCE (DE 0 À 9 = 10 NIVEAUX DE PUISSANCE + 0), BRULEUR CHAUD (INDIQUÉ PAR UN H CLIGNOTANT AVEC BRULEUR ÉTEINT ET TABLE SOUS TENSION, FIXE QUAND TABLE HORS TENSION)

D 4 = INDICATEUR DE NIVEAU DE PUISSANCE (DE 0 à 9 = 10 NIVEAUX DE PUISSANCE + 0), BRULEUR CHAUD (INDIQUÉ PAR UN H CLIGNOTANT AVEC BRULEUR ÉTEINT ET TABLE SOUS TENSION, FIXE QUAND TABLE HORS TENSION)
D 5 = INDICATEUR DE NIVEAU DE PUISSANCE (DE 0 à 9 = 10 NIVEAUX DE PUISSANCE + 0), BRULEUR CHAUD (INDIQUÉ PAR UN H CLIGNOTANT AVEC BRULEUR ÉTEINT ET TABLE SOUS TENSION, FIXE QUAND TABLE HORS TENSION)
D 6 = INDICATEUR DE NIVEAU DE PUISSANCE (DE 0 À 9 = 10 NIVEAUX DE PUISSANCE + 0), BRULEUR CHAUD (INDIQUÉ PAR UN H CLIGNOTANT AVEC BRULEUR ÉTEINT ET TABLE SOUS TENSION, FIXE QUAND TABLE HORS TENSION)

À SA PREMIÈRE MISE SOUS TENSION, LA TABLE SE PRESENTE AVEC CLAVIER VERROUILLE ET IL EN EST DE MÉME À CHAQUE RETOUR DU COURANT SUITE À DEBRANCHEMENT OU À COUPURE DE COURANT. IL FAUT DONC APPUYER SUR LA TOUCHÉ T 2 POUR DEVERROULLER

L'APPAREIL PEUT ALORS ETRE UTILISÉ

CHOIX ET UTILISATION DES BRULEURS

Ils ont plusieurs dimensions et puissances. Choiser celui qui correspond le mieux au diamètre de la casserole.

Dans la zone des commandes (M), les symboles oo-o indiquent la position du brûleur correspondant sur la table de cuisson.

Les brûleurs sont équipés d'un dispositif de sécurité à thermocouple contre les fuites de gaz Si la flamme du brûleur s'éteint en cours de fonctionnement, un dispositif d'allumage est aussiôt activé pour essayer de rallumer la flamme. Si la tentative échoue, moins de 6 secondes après, l'afflux du gaz au brûleur est bloqué et l'écran correspondant au brûleur affiche "F2".

Attendre au moins 1 minute avant toute tentative de rallumage pour permettre au gaz autour du bruleur de se dissiper dans l'air.

Dans certains cas, le défaut d'allumage d'un brûleur peut être dû à la présence d'air à l'intérieur de la canalisation du gaz. Pour permettre à cet air devoir, nous conseillons d'actionner un autre brûleur.

POUR METTRE LA TABLE SOUS TENSION

Appuyer sur la touche T 1 (générale d'allumage/arrêt) :

REMARQUE: l'etat de table allumée est reconnaissable au fait que tous les afficheurs des brûleurs indiquent "0" (ou "H" clignotant au cas où le brûleur correspondant serait chaud à cause d'un fonctionnement précédent).

Appuyer sur l'une des touches (+ o -) correspondant au brûleur qu'on peut allumer.

Appuyer sur la touche +, le brûleur s'allume en position de sécurité et au bout de 3 secondes environ il se place automatiquement à sa puissance minimum. A partir de là, on peut augmenter sa puissance jusqu'àu niveau 9 (maxi.) en continuant à appuyer sur la touche+.

Appuyer sur la touche -, le brûleur s'allume en position de sécurité et au bout de 3 secondes environ il se place à sa puissance maximum (niveau de puissance 9) et il y reste. A partir de là, on peut diminuer sa puissance jusqu'àau niveau 1 ou éteindre le brûleur (niveau =) en continuant à appuyer sur la touche -.

Appuyer en même temps sur les touches + et correspondant au brûleur qu'on peut êtreindre

Ou bien

Appuyer sur la touche - jusqu'au niveau 0 Ou bien

Appuyer sur la touche T 1 (tous les brûleurs s'éteignent même si le verrouillage est activé, fenêtre D 1 allumée)

POUR SELECTIONNER UN TEMPS DE CUISSON

Possibilité de sélectionner une durée de fonctionnement pour 1 brûleur (cette fonction existe sur tous les brûleurs mais ne peut être appliquée que sur un à la fois, il ne peut en effet y avoir plusieurs brûleurs fonctionnant avec un temps sélectionné).

Fonction applicable tant sur un brûleur déjà allumé que sur un brûleur étèint (il peut être allumé après avoir sélectionné la durée de cuisson).

Pour le selectionner et le programmer :

Appuyer sur la touche T3, les fenêtres D 3,4,5 et 6 affichent alternatively un "t" qui clignote tandis que la fenêtre D2 affiche 99 (temps maximum sélectionnable).

sLECTIONNER à l'aide de + ou - le brûleur souhaité; agir sur les touches T 3 et T 4 du minuteur pour selectionner le temps de cuisson souhaité.

Le brûleur "temporisé" affichera comme d'habitude la puissance (modifiable au cours de la période de fonctionnement), avec affichage toute les 10 secondes environ d'un t;

A la fin de sa période de fonctionnement, le brûleur s'éteint et un signal sonore retentit;

Le minuteur permet de sélectionner une période de fonctionnement de 0 à 99 minutes.

Pour désactiver la fonction minuteur avant expiration de la durée sélectionnée, agir sur la touche - (T 3) jusqu'au 0, ou bien appuyer simultanément sur les touches + et - (T 3 et T 4)

ANNOTATIONS SUPPLEMENTaires

En cas de début d'allumage ou d'extinction d'un brûleur et après tentative de rallumage automatique (pendant 6 secondes maximum), l'indication F2 se met à clignoter sur l'afficheur correspondant (indication de panne "fault")

Quand la table est en fonction ON, brûleurs éteints et qu'il n'y a pas d'intervention sur le clavier pendant la minute qui suit, l'appareil émet un signal sonore et verrouille le clavier (l'afficheur D 1 s'allume). Si une autre minute s'écoule sans aucune intervention, un autre signal sonore retentit et la table s'éteint définitivement, clavier verrouillé.

Quel que soit d'ailleurs l'état de fonctionnement de la table (éteinte, allumée avec brûleurs éteints ou bien allumée avec brûleurs allumés), le clavier se verrouille automatiquement au bout d'une minute d'inactivité.

Sieldomreglage n'a lieu sur un bruleur pendant plus d'uneheuredefonctionnement,ce dernier s'eteint automatiquement.

Afin d'obtenir un rendement optimal des brûleurs,CHOISIR UN BRULEUR APPROPRIÉ AU diamètre du récipient à utiliser. Régler la couronne de flammes pour qu'elle ne déborde pas le pourtour du récipient (voir tableau ci-après).

Il est conseillé, en outre, de réduire la flamme dés qu'un liquide commence à bouillir, juste ce qu'il faut pour maintainir l'ébullition.

BRULEUR

Diametre Casseroles (cm)

A.Auxiliaire 6-14
B. Semi-rapide 15-22
C.Rapide 18-26

Pour obtenir un meilleur rendement, ne pas oublier que : tout type de casserole peut être utilisé sur les brûleurs à condition que leurs bords ne débordent pas du périmètre de la table. A condition que leur fond soit parfaitement plat.

Lors de l'extinction d'un brûleur, un "H" clignotant s'affiche sur l'écran correspondant pour signaler que ce brûleur est encore chaud.

Si la table est mise hors tension (touche T1), cette indication passe de clignotante à fixe jusqu'à refroidissement complet.

Quand l'appareil n'est pas utilisé, vérifier qu'il soit bien étenteint (afficheurs des brûleurs éteints ou affichtant un "H" en cas de brûleur encore chaud).

Il est conseilé, en outre, de fermer le robinet de barrageage principal de la canalisation d'alimentation du gaz.

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement.

Sécurité générale

• Ce mode d'emploi concerne un apparéil à encastrer :
• Catégorie II2E+3+;
• Classe 1 : tous les modèles dont le bord a 88 mm de haut ou davantage (voir fig. 2 détaill H3).
• Classe 3 : tous les modèles dont le bord a moins de 88 mm de haut (voir fig. 2 détails H1 et H2).
• Pour bien fonctionner, les apparciels à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraph relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaque signalétique.
• Cet apparéil a été consq pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne pas toucher à l'appareil si l'on est pieds nus ou si l'on a les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Eviter que le cordon d'alimentation d'autres electroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas été bouchés
• Veiller toujours à ce que les manettes soient sur la position "0" quand l'appareil n'est pas utilisé.
• Ne pas tirer sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuer aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEbranchéla fiche de la prise decourant.
• En cas de panne, n'essayer enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil. Contacter le service d'Assistance (voir Assistance).
• S'assurer que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• Ne pas abaiser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électricque sont chauds.
• Ne pas utiliser de casseroles instables ou déformées.
• Eviter que des enfants ou des incapables aient accès au foyer vitrocéramique (si l'appareil est de ce type), pendant et tout de suite après son fonctionnement, car il continue

à être chaud pendant au moins une demi-heure après l'arrêt et représenté donc une source de danger;

• En cas de rupture de la surface vitrocéramique, s'adresser aux centres d'assistance technique agrées.
• En cas de rupture du foyer vitrocéramique, il fautmettre l'appareil hors tension;
• Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir.
• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toute fois se fendre (ou même se briser) sous l'effet d'un choc provoqué par un objet pointu, tel qu'un ustensile par exemple. Dans ce cas, o en cas de fissures sur le mastic, débranchez immédiatement l'appareil du réseau électrique et faites appel aux centres de service après-venture agrées par le fabricant.
  Veillez à ce que les enfants ne jouent pas avec l'appareil
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (enfants compris) représentant des capacité physiques, sensorielles ou mentales réduites ou qui n'ont pas l'expérience ou les connaissances indispensablees, à moins qu'elles ne soient contr�ées ou instruites par quelqu'un responsable de leur sécurité.
• En cas d'utilisation intensive et prolongée de l'appareil, une aération supplémentaire pourrait être nécessaire ; dans ce cas, augmentez la puissance de l'aspiration mecanique si vous disposez d'une hotter.
• Le dispositif n'est pas destiné à être mis en.uvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.
• La directive Européenne 2002/96/CE relative aux déchets d'équipements électriques etlectroniques (DEEE), prévoit que les electroménagers ne peuvent pas êtretraités comme des déchets solides urbains courants. Les apparèils usages doivent faire l'objet d'une collecte séparée pour optimiser le taux de récapération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.

Les électroménagers usages pourront être remis au service de collecte public, déposés dans les déchetteries communales prévues à cet effet ou, si la loi du pays le prévoit, repris par les commercants lors de l'achat d'un nouvel apparéil de même type.

Tous les principaux fabricants d'électroménagers s'appliquent à créé et:gérer des systèmes de collecte et d'élimination des appareils usages.

Nettoyage et entretien

FR

Mise hors tension

Avant toute opération de nettoyage ou d'entretien couper l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! Ne pas utiliser de détergents abrasifs ou corrosifs, tels que détachants et dérouillants, poudres à récuner et épONGES à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essuie-tout.
• Les parties démontables des brûleurs doivent être lavées frequently à l'eau chaude avec du détermagent en éliminant soigneusement toute incrustation.
• Dans le cas de tables équipées d'allumage automatique, nettoyer fraisment et soigneusement l'extrémité des dispositifs d'allumage electronique instantané et vérifier que les orifices de sortie du gaz ne sont pas bouchés.
• Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de déterments agressifs (contenant du phosphore). Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. Essuyer aussi tout débordement d'eau.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuee par un technicien agreee par le fabricant.

Il peut arriver que l'appareil ne fonctionne pas du tout ou pas très bien. Avant d'appeler le service après-vente, voyons Ensemble que faire. Vérifier avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Anomalies

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

La flamme s'eteint dans les versions équipées de sécurité de flamme.

Le brûleur s'eteint quand il est réglé sur la position de minimum.

Les casseroles sont instables.

Causes / Solutions possibles :

• Les orifices de sortie du gaz sont bouchés.
• Les pièces amovibles composant le brûleur ne sont pas montées correctement.

• Il y a des courants d'air à proximé de la table de cuisson.

• Les orifices de sortie du gaz situés en face du dispositif de sécurité sont bouchés.

• Les orifices de sortie du gaz sont bouchés.

• Il y a des courants d'air à proximé de la table de cuisson.

• Les minima ne sont pas bien régles.

• Le fond de la casserole n'est pas parfaitement plat

• La casserole n'est pas placée au centre du brûleur ou de la plaque électrique.

• La position des grilles a ete inversee.

Si, malgré tous ces contrôles, l'appareil ne fonctionne toujours pas et l'inconvénient persiste, contacter notre station technique. Indiquer :

• le modele de l'appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaque signaletique apposée sur l'appareil et/ou sur son emballage.

! Ne jamais faire appel à des techniciens non agreés et refuser l'installation de pieces détachées non originales.

Italiano, 1

English, 16

Français, 31

Espanol, 46

Portugués, 61

B 40 L EC...

Sumario

Instalación, 47-53

Colocacion

Conexión electrica

Conexión de gas

Placa de caracteristicas

Desligar a corrente électrique

Limpeza do aparelho

Desligar a corrente électrique
