SOTG1630B - Cuisinière SCHOLTES - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SOTG1630B SCHOLTES au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de produit | Cuisinière |
| Dimensions (L x P x H) | 60 x 60 x 85 cm |
| Type de cuisson | Gaz |
| Nombre de foyers | 4 foyers |
| Four | Électrique |
| Capacité du four | 60 L |
| Fonctionnalités du four | Chaleur tournante, grill |
| Énergie | Classe énergétique A |
| Système de sécurité | Arrêt automatique, sécurité gaz |
| Matériaux | Acier inoxydable |
| Entretien | Nettoyage facile, surfaces lisses |
| Accessoires inclus | Grille, plat à four |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - SOTG1630B SCHOLTES
Questions des utilisateurs sur SOTG1630B SCHOLTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice SOTG1630B - SCHOLTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SOTG1630B de la marque SCHOLTES.
MODE D'EMPLOI SOTG1630B SCHOLTES
TabIe gaz Manuel d'utilisation Instructions de sécurité
Référence aux méthodes de mesure et de calcul utilisées pour étabir la conformité avec les exigences ci-dessus.
La performance de chaque brûleur individuel est calculé selon la norme EN 30-2-1 + A1: 2003 + A2: 2005. Le rendement global de la table de cuisson est calculé selon le Règlement UE 66/2014 Par. 2.2. L'efficacité est calculée uniquement pour les brûleurs dont la capacité nominale est supérieure 1,16 KW (EN30-2-1 + A1: 2003 + A2.: 2005; Par 4.1)
Note: Afin de minimiser la consommation d'énergie utilisez des recipients ayant un fond plat avec un diamètre adapté à celui du brûleur et lorsque cela est possible utilisez un couvercle.

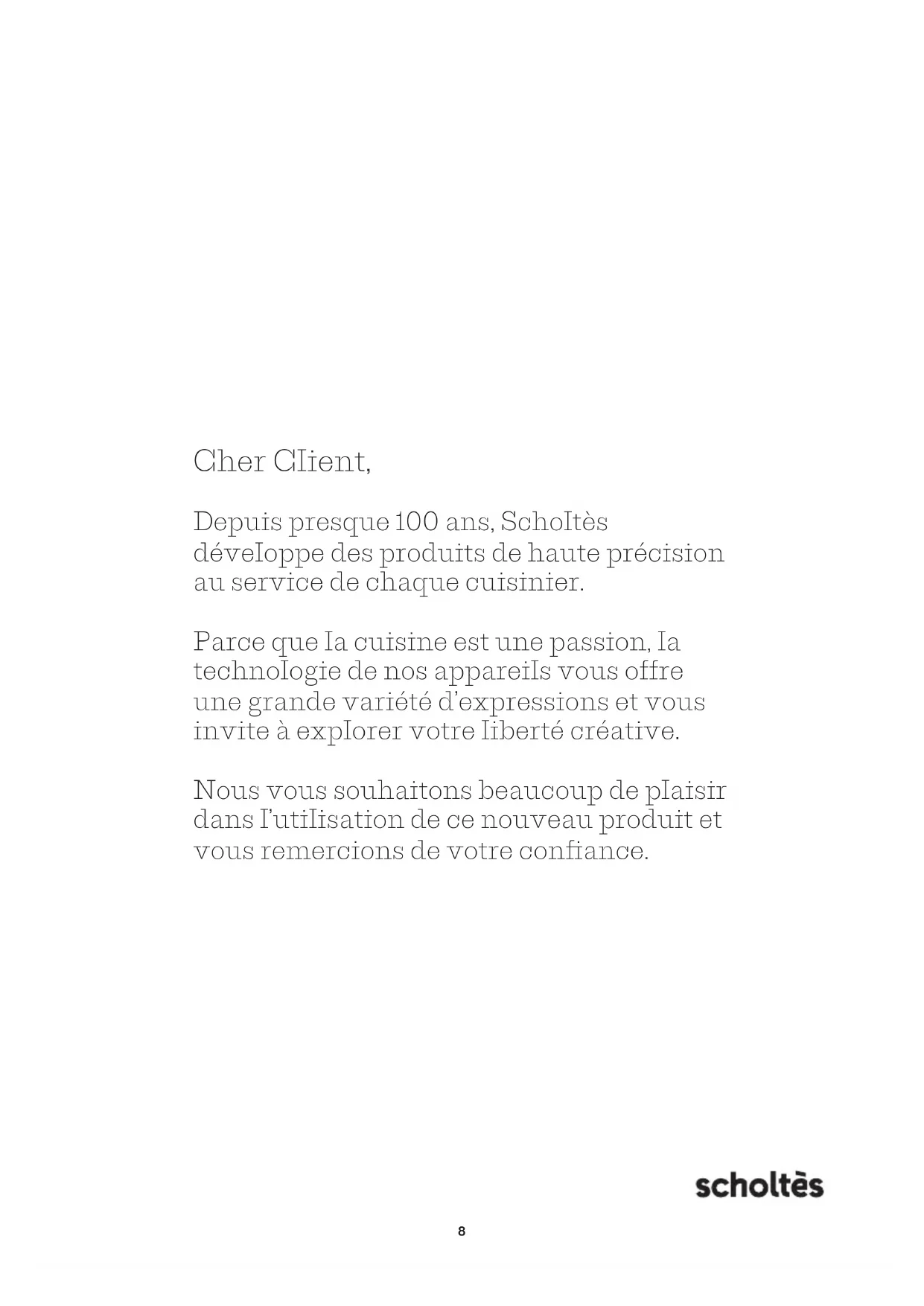

Depuis presque 100 ans, SchoItès développe des produits de haute précision au service de chaque cuisinier.
Parce que la cuisine est une passion, Ia technologie de nos apparciIs vous offre une grande variété d'expressions et vous invite à explorer votre liberté créative.
Nous vous souhaitons beaucoup de plaisir dans l'utilisation de ce nouveau produit et vous remercions de votre confiance.
SOMMAIRE
1.1 Sécurité des personnes vulnérables et des enfants
1.2 Sécurité générale
2. INSTALLATION
2.1 Encastrement
2.2 Raccordement électrique
2.3 Raccordement gaz
2.4 Changement de gaz
2.5 Caracteristiques gaz
3. UTILISATION
- ENTRETIEN
- ANOMALIE
- RESPECT DEL ENVIRONNEMENT
Avant d'utiliser votre produit merci de prendre connaissance des consignes d'installation et des instructions de sécurité.
Les consignes de sécurité doivent être Iues avec attention.
Le fabricant ne peut être tenu responsable des blessures ou des dommages qui résultat aient d'une mauvaise installation ou d'une mauvaise'utilisation de l'ordinateil.
Instructions de sécurité importantes : dire avec attention et garder pour de futures utilisations.
1.1 Sécurité des personnes vulnérables et des enfants
Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus, et par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience et de connaissance, si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil de façon sure et en ont compris les risques encourus.
Les enfants ne doivent pas jouer avec l'appareil.
Les opérations de nettoyage et de maintenance ne doivent pas été faites par des enfants laissés sans surveillance.
1.2 Sécurité générale
Vérifiez l'aspect général de l'appareil une fois déballé.
Ne raccordez pas l'appareil si ce dernier est endommagé.
L'ensemble des branchements électriques et le remplacement du cable d'alimentation doivent être effectués par un technicien qualifié.
La fiche de prise de courant doit être accessible après l'installation.
Les dommages dus à un raccordement électrique incorrect n'entrent pas dans le cadre de la garantie.
Déconnectez toujours l'appareil du réseau électrique avant de procéder à une opération de maintenance.
La déconnexion peut être obtenue en prévoyant une fiche de courant accessible ou en incorporaient un interrupteur fixe conformément aux règes d'installation.
Si le cable d'alimentation est endommagé il doit être remplaçé par le fabricant, son service après-vente ou une personne qualifiée afin d'éviter un danger.
N'utilisez pas de nettoyeur vapeur ou à haute pression pour nettoyer votre table de cuisson.
Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minutesie externe ou d'un système de commande à distance séparé.
ATTENTION: cuire sans surveillance sur une table de cuisson avec de la graisse ou de l'huile peut être dangereux et peut causeur un incendie.
Ne tentez jamais d'éteindre un feu avec de l'eau mais éteignez l'appareil, puis couvrez la flamme avec un couvercle ou une couverture anti-feu.
Risque d'incendie
Ne déposez rien sur les surfaces de cuisson.
Avant l'installation, assurez-vous que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
Les conditions de réglage de cet apparéil sont inscrites sur l'étiquette située dans la pochette ou sur la plaque signalétique.
Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles en vigueur. Une attention particulière sera accordée aux
dispositions applicables en matière de ventilation. L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Veillez à assurer une bonne aération de la cuisine : dévelopir ouverts les orifices d'aération mécanique.
Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
N'utilisez pas des recipients qui dépassent les bords de la table de cuisson.
Si le cable d'alimentation est endommagé, il doit être remplaçé.
Cet apparéil est destiné à être utilisé dans des installations domestiques et analogues tels que les coins-cuisine réservés au personnel des magazines, bureaux et autres environnement professionals professionnels; les fermes; l'utilisation par les clients des hotels, motels et autres environnementés de type,chambre d'hote.
Ne l'utilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a eté concu.
Cet apparéil doit être installé conformément aux règlementations en vigueur et utilisé seulement dans un endroit bien aéré.
Consultez cette notice avant d'instructor et d'utiliser votre(APpeuil.
Les cuissons doivent etre réalisées sous voitre surveillance.
ATTENTION: Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d'ENTRETIEN ou INFLAMMABLES (atomiseur ou récipient sous pression, ainsi que papiers, livres de recettes...).
Si vous utilisez un tiroir place sous la table, nous vous déconseillons le rangement d'objets craignant la température (plastiques, papiers, bombes aérosols, etc...).
Votre table doit être déconnectée de l'alimentation (électrique et gaz) avant toute intervention.
Lorsque vous branchez des appareils électriques sur une prise de courant située à proximité, assurez-vous que le cable d'alimentation ne soit pas en contact avec les zones chaudes.
Par mesure de sécurité, après utilisation, n'oubliez pas de fermer le robinet de commande générale du gaz distribué par canalisation ou le robinet de la bouteille de gaz butane/propane.
L'installation est réservée aux installateurs et techniciens qualifiés.
Lorsqu'une manette devient difficile à tourner, ne
forcez pas. Demandez l'intervention de l'installateur ou de votre service technique agrée.
Votre table est conçue pour être encastrée dans des meubles résistant à la chaleur. Les parois des meubles doivent résister à une température de 65^ en plus de la température ambiente, conformément aux normes européennes.
L'appareil est de type "Y", c'est-à-dire qu'il peut être installé avec une seule paroi latérale, à droite ou à gauche de la table de cuisson.
2. INSTALLATION
2.1 Encastrement
Votre appeareil doit etre encastré dans un plan de travail résistant à la chaleur (>75^ au dessus de la température ambiente), ou etre revetu d'une telle matière.
Attention à ne pas installer la table à proximé de matériaux inflammables (rideaux par exemple).
En cas de présence d'une armoire murale au-dessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celle-ci et le plan de travail. Il est conseillé d'isoler l'appareil du meuble se trouvant au-dessous avec un séparateur en laissant un espace de dépression d'au moins 20 mm (fig. 4).
Faire une découvert dans le meuble en se reférant au schema (fig. 3) et en laissant un minimum de 100mm d'espace avec les murs lateraux et de 50mm avec le mur du fond.
| MODELE L (mm) P (mm) | ||
| 60-75 560 480 |
En cas d'encastrement au dessus d'un four, il faudra s'assurer que l'installation réponde aux normes de sécurité en vigueur.
Soyez particulièrement vigilant à la position du cable et du raccord gaz il est impératif d'utiliser un tube rigide. Si un tuyau flexible ou un tubeouple (cas du gaz butane) est utilisé il ne doit enaucun cas être en contact avec les parties chaudes du four ni passer dans un endroit susceptible d'être encombré.
De plus si la table est installée au dessus d'un four non ventilé veiliez à laisser les entrées d'air nécessaires pour assurer une bonne ventilation de l'appareil (entree d'air inférieure avec une section transversale d'au moins 200 cm2 et sortie d'air supérieure avec une section transversale d'au moins 60 cm2).
Dans tous les cas, ne rangez pas d'atomiseur ou de recipient sous pression dans le compartment qui pourrait existier sous la table (voir chapitre "Instructions de sécurité").
Retirez les grilles "support casserole", les chapeaux de brûleurs et les têtes de brûleurs en repérant leur position.
Retournez la table et posez-la avec, précaution au-dessus de l'ouverture du meuble pour ne pas endommager les manettes et les bougies d'allumage.
Pour assurer l'étanchéité entre le carter et le plan de travail, collez le joint mousse S sur le pourtour extérieur du carter, avant l'installation de la table (Fig. 6).
Placez votre table de cuisson dans l'ouverture du meuble support en prénant soin de tirer la table vers vous.
Placez les têtes de brûleurs, les chapeaux, et les grilles support casserole.
Voues pouvez immobiliser, si vous le désirez, la table au moyen de quatre pattes de fixation C livrées avec leurs vis (Fig.) se fixant aux quatrecoins du carter.
Utilisez impératifement les trous prévus à cet effet, suivant le dessin.
Raccordez vous table au gaz (voir chapitre "Raccordement gaz) et à l'électricité (voir chapitre "Raccordement électrique").
2.2 Raccordement électrique
Votre table est livrée avec un cordon d'alimentation (de type H05RR-F - T90 section 0,75 mm²) à 3 conducteurs (phase + terre + neutre) et doit être branchée sur le réseau 220-240 V° monophasé par l'intermédiaire d'une prise de courant phase + terre + neutre normalisée CEI 60083 ou d'un dispositif à coupure omnipolaire ayant une distance d'ouverture d'au moins 3,5mm. La fiche de prise de courant doit être accessible après installation.
| SECTION DU CÂBLE À UTILISER | |
| 220-240 V° - 50 HZ gaz | |
| Câble H05RR-F-T90 2 conducteurs dont | 1 pour la terre |
| Section des conducteurs en mm2 | 0,75 |
ATTENTION: Le fil de protection (vert/jaune) relié à la borne de terre 12 de l'appareil doit être relié à la borne de terre 12 de l'installation (Fig. 10). Si le cable d'alimentation est endommagé, il doit être remplace par un cable ou un ensemble spécial disponible auprès du fabricant ou de son Service technique agréé.
ATTENTION: Le raccordement électrique de la table de cuisson et du four doit être distincts pour des raisons de sécurité.
ATTENTION: Tous les tubes souples et tuyaux flexibles dont la durée de vie est limitée doivent avoir une longueur maximum de 2 metres et être visitables sur toute la longueur. Ils doivent être replacés avant leur date limite d'utilisation (marquée sur le tuyau). Quel que soit le moyen de raccordement choisi, assurez- vous de son étanchéité, après installation, avec de l'eau savonneuse. En France, vous devez utiliser un tube ou un tuyau portant l'estampille NF Gaz.
Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d'installation.
Assurez-vous que le produit est configuré pour le type de gaz que vous avez choisi (verifiez les données sur la plaque signal du produit). Si nécessaire ajustez le produit (voir les instructions pour le changement de gaz dans le paragraphe suivant).
Si la pression du gaz n'est pas adequate il faut installer un régulateur de pression conforme au standard UNI EN 88. Pour le gaz liquide (LPG) seul l'usage d'un régulateur conforme au standard UNI EN 12864 est possible (Fig. 7).
L'appareil doit être raccordé au système de gaz au moyen de tuyaux métalliques rigides ou de tuyaux flexibles en acier à parois continues, conformément à la réglementation en vigueur.
Connexion rigide : Utilisez un tuyeau rigide en cuivre (UNI-CIG 7129). Connexion flexible : Utilisez un tuyeau flexible inox (UNI-CIG 9891) d'une longueur maximum de 2m.
Une fois l'installation terminée assurez vous qu'il n'y a pas de fuite à l'aide d'eau savonneuse.
Certains modèles sont équipés de connecteurs cylindriques A et coniques B pour l'alimentation en gaz. Sélectionnez l'emboutADFQUAT.La connexion ne doit pas forcer sur la rampe de gaz.
2.4 Changement de gaz
Changement des injecteurs
ATTENTION: Notre apparéil est livre préréglé pour le gaz naturel. Les injecteurs nécessaires à l'adaptation au butane/propane sont dans la pochette contenant ce guide.
A chaque changement de gaz, vous devrez successivement:
- Adapter le raccordement gaz
- Changer les injecteurs
- Régler les ralentis des robinets
Pour changer les injecteurs, retirez les grilles, les chapeaux, et les têtes de tous les brûleurs. Engagez à fond la Clé à douille tribord L sur l'injecteur (Fig. 7).
Dévissez à l'aide de la clé L les injecteurs U situés dans le fond de chaque pot et otez-les. Montez à la place les injecteurs du gaz correspondant, conformément au repérage
des injecteurs et au tableau des caractéristiques gaz pour cela :
- Engagez à fond la clé sur l'injecteur.
- Bloquer énergiquement les injecteurs.
Pour régler les ralentis des robinets procédez ainsi. Ils sont situés sous les manettes.
Agissez robinet par robinet.
Enlevez les manettes et les bagues d'etanchéité en les tirant vers le haut.
Introduire un tournevis à pointe plate dans le trou (F) du panneau de commandes et tourner la vis F by-pass (Fig. 8-8A), et pour un réglage correct du minimum, faites tourner la vis dans le sens horsaire.
Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement vissee. Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passagerapide de la position de maximum à celle de minimum.
2.5 Caractéristiques des gaz
Le tableau (T) indique les implantations des injecteurs sur votre apparéil en fonction du gaz utilisé. Chaque numéro est marqué sur l'injecteur.
3. UTILISATION
Allumer un brûleur
Chaque foyer est contrôle par un robinet muni d'un système de sécurité qui, en cas d'extinction accidentelle de la flamme (débordement, courant d'air...) coupe rapidement et automatiquement l'arrivée de gaz et empêche celui-ci de s'échapper. Chaque foyer est alimenté par un robinet, dont l'ouverture se fait en appuyant et en tournant dans le sens inverse des aiguilles d'une montre. Le point "0" correspond à la fermetre du robinet. (Fig. 1)
Choisissez le bruleur désiré en vous reperant aux symboles situés pres des manettes. Pour allumer un bruleur appuyez sur la manette et tournez dans le sens inverse des aiguilles d'une montre jusqu'que vers la position maximum.
Maintenez la manette appuyée pour déclencher une série d'étincelles jusqu'à l'allumage. Le réglage vers un début réduit s'effectue entre les symboles des flammes.
Note: Maintenez la manette complètement enforcée quelques secondes après l' apparition de la flamme pour déclencher le système de sécurité. Réglez la couronne de flammes de façon que celles-ci ne débordent pas du pourtour du écipient.
N'utilisez pas de récipient à fond concave ou convexe. N'utilisez pas de récipients qui recouvent partiellement les manettes. Ne laissez pas fonctionner un foyer gaz avec un récipient vide.
Récipients
| DIAMÈTRE DU RÉCIPIENT | BRULEUR USAGE | |
| 20 à 26 cm | Triple couronne | Friture - Ebullition |
| 20 à 22 cm Rapide Aliments à saisir | ||
| 16 à 20 cm Semi-rapide Sauce - Réchauffage | ||
| 10 à 14 cm Auxilaire Mijotage |
ATTENTION : lorsque vous cuisinelez veillez à ce que les manches de vos casseroles soient positionnés correctement.
4. ENTRETIEN
Il est recommandé de proceser au nettoyage de votre table de cuisson lorsque cette derniere est froide. Veillez àmettre en position 0 toutes les commandes.
Pour nettoyer la surface en verre, utilisez une éponge et de l'eau savonneuse. Essuyez avec un chiffon doux et sec.
N'utilisez pas de produits abrasifs et ne laissez pas de substances tels que citron, le jus de tomates, le vinaigre etc.. trop longtemps sans nettoyage.
L'inox peut se tacher s'il reste trop longtemps en contact avec de l'eau calcaire ou des detergents agressifs.
Pour nettoyer les grilles et les brûleurs dans le cas de taches persistantes, utilisez une crème non-abrasive, puis rincez à l'eau claire. Essuyez soigneusement chaque piece du brûleur avant de réutiliser votre table de cuisson.
La lubrication des robinets de gaz doit être faite par le service technique agrée.
Note: ÀpRES le nettoyage du brûleur vous devez vous assurer que le chapeau de brûleur est positionné correctement.
5. ANOMALIES
| PROBLÈME SOLUTION | |
| Allumage des brûleurs : il n'y a pas d'étincelle lors de l'appui sur les manettes | Vérifiez le branchement électrique de votre apparil. Vérifiez la propriété des bougies d'allumage. Vérifiez la propriété et le bon assemblage des brûleurs. Si la table est bridée sur le plan de travail, vérifie que les pattes de fixation ne sont pas déformées. Vérifiez que les bagues d'étanchéité sous les manettes ne sortent pas de leur logement. |
| Lors de l'appui sur une manette il y a des étincelles sur tous les brûleurs | C'est normal. La fonction allumage est centralisée et commande tous les brûleurs simultanément. |
| Il y a des étincelles mais le ou les brûleurs ne s'allument pas | Vérifiez l'ouverture de l'arrivée de gaz. Si vous avez du gaz en bouteille ou en citerne, vérifie que celle-ci ne soit pas vide. Si vous venez dinstaller la table ou de changer la bouteille de gaz, maintenez la manette enfoncée en position d'ouverture maximum jusqu'à l'arrivée du gaz dans les brûleurs. Vérifiez la position du chapeau de brûleur. |
| Lors de l'allumage les flammes s'allument puis s'éteignent dés que la manette est relachée | Bien appuyer à fond sur les manettes et maintenez cette pression pendant quelques secondes après l'apparition des flammes. Vérifiez que les pieces du brûleur sont bien mises en place. Vérifiez que les bagues d'étanchéité sous les manettes ne sortent pas de leur logement. Evitez les courants d'air violents dans la piece. Allumez votre brûleur avant d'y poser votre casserole. |
| Au ralenti le brûleur s'éteint ou bien les flammes restent importantes | Vérifiez la correspondence entre le gaz utilisé et les injecteurs installés (voir le repérage des injecteurs dans le chapitre "Changement de gaz"). Rappel : les tables de cuisson sont livrées d'origine en gaz de réseau (gaz naturel). Vérifiez le bon réglage des vis au ralenti (voir paragraphe "Changement de gaz"). |
| Les flames ont un aspect irrégulier | Vérifiez la propriété des brûleurs et des injecteurs situés sous les brûleurs, l'assemblage des brûleurs, etc... |
| Lors de la cuisson les manettes deviennent chaudes | Utilisez de petites casseroles sur les brûleurs à proximité des manettes. |
6. RESPECT DE
L'ENVIRONNEMENT
Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus a cet effet.
Votre apparéil contient également de nombreux matériaux recyclables. Il est donc marquee de ce logo afin de vous indiquer que les apparéils usages ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques etlectroniques.
Adressez-vous à votre mairie ou a votre revendeur pour connaître les points de collecte des apparèils usages les plus proches de votre clémentile.
Nous vous remercions pour votre collaboration a la protection de l'environnement.
Informations sur la signification du marquage de conformité (€
Le marquage CE indique que le produit repond aux principales exigences des Directives Européenne 2014/35/CE (Basse Tension), 2014/30/CE (Compatibilité Electromagnétique), 2011/65/UE (Réduction de l'emploi de certaines substances dangereuses dans les EEE).
La garantie ne couvre pas les pieces d'usure du produit, ni les problèmes ou les dommages resultant de :
- Detériorations superficieles dues à l'usure normale du produit ;
- Défauts ou déteriorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes;
- Tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés;
- Toute opération impropree d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement a une tension incorrecte;
- Toute utilisation d'accessoires non fournis ou non approuvés par le fabricant. La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.
