MANUAL DE UTILIZADOR B 40 L EC F SCHOLTES

Ligação electrolytica

Ligação do gás

Placa de identificacao

Characteristicas dos queimadores e bicos

Descrição do aparecido, 68

Vista deconjunto

Inicio eutilização,70-72

Conselhos práticos para utiliser os queimadores

B 40 L EC...

Precauções e conselhos, 73

Seguranca geral

Eliminação

Manutenção e custados, 74

Manutenção das torneiras do gás

Anomaliasesoluções,75

! É importante guardar este folheto para poder consulúlo a qualquer momento. No caso de vend, cessão ou mudança, assegure-se que o mesmo permanece com o aparecido para informar o novo propietário sobre o funcionaamento e sobre as respectivas advertências.

! Leia com atençao as instruções: nas quais há informações importantes sobre a instalação, autilização e a segurarça.

Posicionamento

! As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).
! A instalação deve ser realizada quando estas instruções e por pessoal profissionalrialicado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.
! Este aparecido pode ser instalado e funciona somente em lugares permaneceventilados, em conformidade com o estabelecido pelas半导ho em vigor.

Na chaméne ou conductor de fumo ramificado (reservada as apareiros de cozedura)

Precisam ser observados os seguientes requisitos:
- Na cozinha deve haver umSYSTEMa de descarga do fumo da combustão para fora, realizado mediante um exaustor ou mediante ventilador eletrico que entre

Exemplos de abertura de ventilacao para ar comburette

automaticamente emfunacionamento todas as vezesque o aparelho for aceso.

• Na cozinha delve haver umsystema que possibilite umfluxo de ar necessario parauma combustao regular.Avizao de ar necessaria para acombustao nao deve serinferior a 2m^3 p/h por kW depotencia instalada.

O Sistema pode ser realizado trazendo ar directamente de fora do edificio mediante una conduita deleo menos 100 cm^2 de diametroutile de maneira que nao possa ser acidentalmente tapada.

OutroSYSTEMaposível,seria o de capturar o ar em forma indirecta,a partir de locaisAdjacentes que nãoconstituam partes comuns do imóvel,ambientes comperigo de incêndio,nem quartos de dormir,queposquam um conducjo de ventilação comunicadora com a parte externa.
- Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir abertas para fora, de maneira que possibitem o escoamento para baixo dos eventuels escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheiros, não devem ser instalados nem guardados em lugarares ou vões a;nivel mais baixo do que o solo (caves etc.). É opertounodeer na cozinha apenas o cilindro sentido utilizesc, colocado de maneira a não ser sujeito à acção directa de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperatas superfiores a 50^ C.

Encaixe

Os planos de gás e mistos são predispostos com grau de proteção contra aquecimento excessivo de tipo X, portanto é possível instalá-lo ao lado de moveris cuja alta não ultrapasse a do plano de trabalho. Para instalar correctamente o plano de cozedura é necessário obedecer as seguições regras:

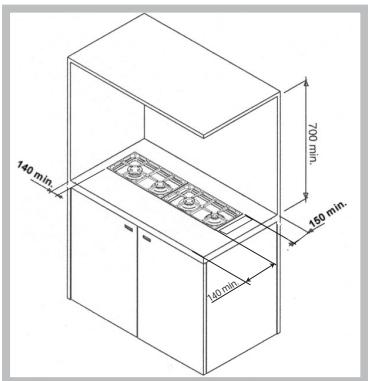

• Os moveris ao lado, de alta superior à do plano de trabalho, devem ser situados pelo menos a 140 mm da beira do mesmo plano.
• Os exaustores devem ser instalados quando os requisitos indicados nos livretes de instruções dos

proprios exaustores e, em todo o caso, a uma distência minima de 700 mm.
- Positionar as partes suspensas adjacentes à capa em uma alta minima do top de 540 mm (veja a figura). Se o plano de cozedura for

instalado embaixo de uma prateleira, estadeer estarpei mesos a 700 mm do plano de trabalho (veja afigura).

Instalacao

É necessárioPEGARasopportunasprecauçõespara garantiruma instalação que corresponda às normas de segurança e saúde no trabalho em vigor para a ligaçaoeléctrica e degás. Para um bom functimento e umautilização segura dos planos de cozedura instalados num móvel, é precisorespeitar as distâncias minimas indicadas na fig. 1. Alémdisso, as superfícies adjacentes e o pailentraseiroprecisam ter capacidade para resistir a uma alta temperatura de 65^

Fig.1

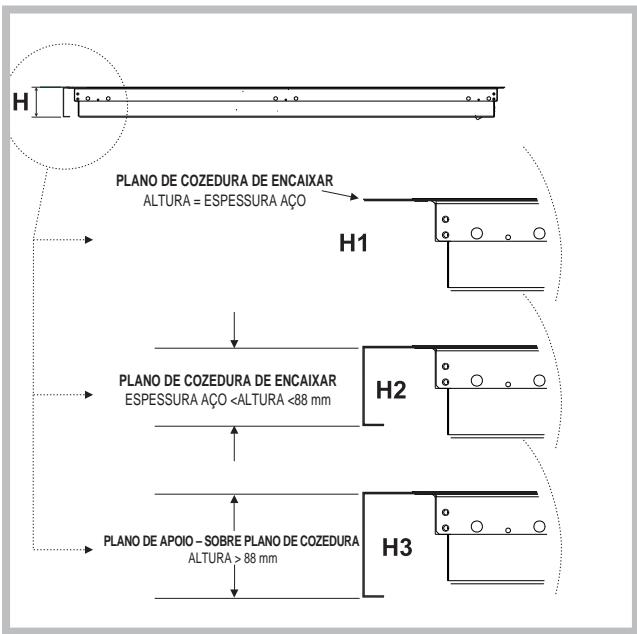

Fixação no|móvel

ExistemTRSdifferentes familiasdeaparelhos em
relacaoatipologia deinstalacao:

Fig.2

1- Planos de encaixar (Classe 3) do tipo nivelado (veja a figura 2 detalhe H1);neste caso, é necessario prever para a instalação uma abertura no top com as mesmas dimensoes do perímetro do plano,com 10mm a menos por lado horizontal e de 6mm por lado vertical,de forma a garantir 10 mm de apoio sobre o lado horizontal e 6mm sobre o lado vertical no top (Fig.4a-4b);para obter o encaixe nivelado sera necessario obter um ulterior abaixamento no mesmo perímetro de apoio em modo de consentir o posicionamento tanto do bordo do plano quando da guarnicao colocada abaixo do mesmo.

fig.3

Antes de prender ao top, posicao a guarnicao (fornecida) ao longo do perimetro do plano como indicado na figura 5. Para fixar os planos aoovel são previstos algunos esquadros que devem ser montados como ilustrado no detailhe S (fig. 3).

2- Planos de encaixar (Classe 3) com bordo inferior aos 88 mm (veja a figura 2 detailhe H2); para a instalação, no eventual top colocado abaixo do plano, está necessário efectuar uma abertura suficientemente grande para posicaoir toda a caixa inferior do plano de cozedura, com ocioudo de deixar entre a caixa e o top de madeira ao menos 1 cm de folga em todo o perimetro (a parte abaixo da caixa pode estar también em contacto). Para a fixação dos aparehos veja as instruções do punto 1 ou o eventual folheto de instruções adicional no caso de aplicações especialis.
3- Planos de apoio (Classe 1) com bordo superior a 88 mm (veja a figura 2 detailhe H3);neste caso a caixa inferior do plano não passa por cima do bordo doproprio plano;semembeno caso de apoio sobre um top,serasuficienteprever os eventuais furos para a passagem do tubo de alimentacao do gás e do cabo eletrico.

Obs.: No caso de instalação acima de umorno, debaixo do plano deve ser previsto um pailen de madeira como isolador, posicao com uma distancia minima de 20 mm do involucro do plano.

A fixação do aparelho aos MQeisdeeraser realizada através dos espécificos dispositivos de fixação (fornecidos com o produits) differsente conforme o tipo de instalacao e a forma do aparelho.

É OBRIGATORIA A LIGAÇAO À TERRA DO APARELHO.

Os planos são predispositos para o-functionamento com corrente alternada na tensao e frequencia de alimentacaoindicadas na placacde identificacao (situada atras ou no final do livrete de instruções).

Certifique-se que o valor local da tensão de alimentação está o mesmo do indentado na placá.

Ligação do cabo de alimentação eletrico à rede

Se desejar uma ligação directa à rede é necessário interpol entre o aparecido e a rede um interruptor onipolar com abertura minima de 3 mm entre os contactos, na dimensão para acao e em conformidade com as normas em vigor.

O cabo de terra amarelo-verde não deve ser interrompido pelo interruptor.

O cabo de alimentação deve estar posicionado de modo que não cheque, em nenhum punto, a uma temperatura superior de 50^ C à ambiente.

No caso de instalação acima de um forno de encaixar, a ligação elétrica do plano e a do forno precisam ser realizadas separadamente,cka por razoes de segurarclétrica,cka para facillaruma eventual remoçao do forno.

Não utilize reduções, adaptadores nem derivações, porque osleasedos poderaoprovocar aquecimentos ou queimaduras.

Antes de effetuar a ligação, certificque-se que:

• a válvula limitadora e a instalação domestica possam suportar a energia aparenho (veja a placar de identificacao) ;
• a instalacao de alimentacao sera equipada com uma eficiente ligaao a terra em conformidade com as normas e as orientacoes das leis em vigor;
• sera fácil o accesso à ficha électrique ou ao interruptor omnipolar(before de ter instalado o plano.

EXIMIMO-NOS DE TODAS AS
RESPONSABILIDADES SE AS NORMAS DE
PREVENÇÃO DE ACIDENTES NÃO FOREM
RESPEITADAS.

Troca do cabo

! O cabo deve ser verificado periodicamente e substituido somente por技术和 autorizados.

Utilize um cabo de borracha do tipo H05RR-F (ou H05VV-F nas versões não .../CS) com uma secção 3 x 0,75 mm².

O conductor amarelo-verde précisa ser mais comprido de 2 ou 3 cm dos demais condutores.

Ligação do gás

• A ligação do aparelho aos tubos ou ao cilindro de gás deve ser efectuada em conformidade com o estabelecido pelas normas em vigor, e somente(before de ter se certificatecido se o aparelho está regulado para o tipo de gás com o qual sera alimentado.
• Este aparecido é predisisto para funciona com o gás indicado na etiqueta situada noproprio plano.No caso do gás fornecido não corresponder ao para qual o aparecido é predisisto, proceda à troca dos correspondentes bicos (fornecidos),para tanto consulte o parágrafo "Adaptação aos diversos想不到gás".
• Para um Functionamento seguro, para uma adequada utilizesação da energia e maior duração do aparecido, certificado-se que a pressão de alimentação correponda aos values indicados naanela 1 "Caracteristicas dos queimadores e bicos", seno instale no tubo de entrada um apropriadoprodulador de pressão em conformidade com a norma em vigor.
• Efectue a ligation de maneira que não provoque Solicações de nenhum@genero ao aparecido. Ligue à união orientavel (de rosca 1/2 G macho), situada do ladoTRSKei do aparecido (fig. 6), mediante um tubo rigo de metal e com unioes em conformidade com a norma em vigor, ou entao mediate um tubo flexivel de metal de parede continua em conformidade com a norma em vigor, cuja maior extensao não deve superar os 2000 mm.

fig.6

Se for precisely girar a união, sera absolutamente necessario trocar a guariedade de retencao (fornecida com o aparecido).

DepoS de terminada a instalação, certificado-se que a retençao do circuito de gás, das conexões internas e das torneiras está perfeita, mediante uma solucao de sabão (nunca use chamas).

Certifique-se también que o tubo de ligação não possa entra em contacto com componentes moveris capazes de danificá-lo ou esmagá-lo.

Certifique-se que o conductor de gás natural está suficiente para alimentar o aparecido quando todos os queimadores estiverem a funciona.

Important: Para efectuar a ligação com gás liquido (em cilindros), interponha um regulator de pressão em conformidade com a norma em vigor.

Adaptação aos不同类型icos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte de cima do plano ou na embalagem), sera necessário trocar os bicos dos queimadores mediante as seguintes operações:

• tire as grades do plano e solte os queimadores do lugar;
• disenrosque os bicos (fig. 7), mediante uma chave de tubo de 7mm e troque-os por apropriados ao novo tipo de gás (veja aabela 1 “Característica dos queimadores e bicos”).

fig.7

Após ter substituído os bicos é necessário modifier o ajuste do plano, agindo no pail de comandos da segunte maneira:

Com o plano desligado, corregue no botão T1 para acender.

Carregue no botão debloqueio T2 (acende-se D1).
Carregue simultaneamente nos botoes T2, T7 e T11 e
mantenha-os pressionados até que apareça um valor
numérico no visor D2.

Neste punto, com o plano regulado em metano G20 20 mbar, o visor indica 01; para converter o plano ao funciona umo G30 29 mbar,regarar uma vez no botao T4,para fazer aparecer no visor D2 o valor 02. O plano consente das regulações: 01e 02, respectively correspondentes a G20 20mbar e G30 29mbar

ParakatavarNovaconfiguraçao,carregue novamente contemporaneamente nos botoes T2,T7eT11 (mantenha-os pressionados poralgues segundos atea saida da funcao,aprox.5seg.);o plano estara desligado com o teclado bloqueado;carregue no botao T2 de desbloqueio para poderutilizá-lo.

Observação: se em fase de conversão do gás não se actuar no teclado por mais de 1 minuto, o aparecido saira da função automaticamente, sem salvar a nova configuração.

No final da operação, troque a velha etiqueta de calibragem por outra corresponda ao novo tipo de gásutilizzato, que se encontrartram dentro dos kits dos bicos ou nosurrentscentros de assistência Tecnica.

Regulacao dos-minimos (Somente para gas G20)

Com o plano desligado, corregue no botão T1 para acender.

Carregue no botão de bloqueio T2 (acende-se D1).
Carregue simultaneamente nos botões T2, T5 e T9 e mantenha-os pressionados até que apareça um valor numérico 01 no visor D2; às parte, nos visores D3, 4, 5 e 6 aparecerá um valor numérico que indica oível de minímo configurado; esteívelvaei de 9. (o punto corresponde à indentação em negativo, tipo -9) a 9: são portanto selecionáveis 19 nãois de miniimo.
Carregue no botão + ou - relativo ao queimador interessado; esta forma, o queimador acende-se antes no Tmax e deposais vai ao minimo no valor de programação indicado naquele momento pelo visor de referencia do queimador.

Actue sempre nos botões + ou - do queimador de referencia, para fazer ou diminuir orollede minimo; se ominho for muito baixo, tanto que o queimador apagase, ou que o termopar não percebe a presence da chama, oqueimador funcaiona por algoins segundos no maximo da potência e deposito volta ao minimo; repete este processo até que o nivel de minimo não sera suficientemente alto. Para salvar a configuraçao de minimo no queimador, assim que for efectuada a regulação, carregue contemporaneamente nos botões ^+ e -do mesmo; sem this operationa, a nova configuraçao nao sera salvada. Uma vez terminadas as operacoes de regulacao dos various queimadores, para sair da funcao, carregue contemporaneamente nos botoes T2, T5 e T9 (neste caso é necessarioregarar um pouco antes no botao T2 e depositos nos outrosinous); manter pressionados os botoes por aproximamente 5段时间, até que o plano volt a ficar desligado com teclado bloqueado.

Para usar o plano,(desbloquear o teclado(PC) no botao T2.

Observação: se em fase de regulação dos-minimos não se actuar no teclado por mais de 1 minuto, o aparecido saira da função automaticamente.

DESCRIÇÃO DOS TEMPOS DE SEGURANÇA PARA CADA QUEIMADOR:

○ Tempo de segurará ao apagar (intervalo de tempo entre a extinção da chama e a consequente reacçao da placac electrónica, ou seja de religação) é inferior aos 10 segundos.
O tempo de segurarça (intervalo de tempo entre a abertura da valvula e o fechamento da mesma no caso em que não sera detectada a chama, coincide com a duração Tmaxa de cintilação) é de 6 seg.

CASOS DE AVARIAS E CONSEGUINE COMPORTAMENTO DO APARELHO:

1 - Quebra do dispositalo de seguranca da chama: o queimador nao pode ficar aceso portanto está em modalidade de seguranca. No visor é sinalizado um sinal deerro.
2 - Falta de cintilização: impossível acender o queimador. A placá electrónica bloqueia a alimentação do gás aoproprio queimador antes o tempo de segurança.
3 - Gripagem daorneira em uma qualquer posicao de functiimento: o queimador perde a possibidade de modular a chama mas pode ser sempre apagado e colocado em condição de seguranca.
4 - Gripagem do magnete em posicao de aberto: é possivel desligar o aparecido.
5 - Gripagem do magnete em posicao de fechado: não é ossivel acender o queimador.
6 - Qualquer avaria da placac electrònica comporta a impossibilitadede actuar no aparelho.

PLACA DAS CHARACTERISTICAS
Ligações eletricas	tensão 230 V / 50 Hz (vide a placascharacteristicas)
CE	Este aparecido está em conformidade com as seguinto Directivas da Comunidade Europeia: - 2006/95/CEE de 12/12/2006 (Baixa Tensão) e posteriores 修改oes - 2004/108/CEE de 15/12/04 (Compatibleidade Electromagnética) e posteriores 修改oes - 93/68/CEE de 22/07/93 e posteriores 修改oes. - 2004/142/CEE de 30/11/09 Gás) e posteriores 修改oes. - 2002/96/CE e posteriores 修改oes.

Characteristicas dos queimadores e bicos

Tabela 1					Gás liquecido				Gás natural
QUEIMADOR	Diàmetro (mm)	Potência tírmica kW (H.s.*)			By-pass 1/100 (mm)	Bico 1/100 (mm)	Vazão * g/h (mm)		Bico 1/100 (mm)	Vazão * I/h G20
		Nomin.	Reduz. G20	Reduz. G30/G31			G30	G31
C. Rápido	100	3.00	0.7	0.7	39	86	218	214	116	286
B. Semi-rápido	75	1.65	0.4	0.5	29	64	120	118	96	157
A. Auxiliar	55	1.0	0.4	0.4	28	50	73	71	71	95
Pressões de fornecimento	Nominal (mbar) Minima (mbar) Máxima (mbar)						28-30 20 35	37 25 45		20 17 25

• A 15°C e 1013 mbars-gás seco
  ** Propano P.C.S. = 50,37 MJ/Kg.
  *** Butano P.C.S. = 49,47 MJ/Kg.
  Natural P.C.S. = 37,78 MJ/m³

! É possível instalar o plano somente sobre fornos de encaixeequipados com ventilação de arrefecimento.

B 40 L EC

Vista de Conjunto

• OS QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipient e ser utilizado.
• Comando dos QUEIMADOS A GÁS para a regulação da chama ou da potência.
• Vela para acender os QUEIMADOS ES A GÁS permite o acendimento automatico do queimador escolhido.
• DISPOSITIVO DE SEGURANÇA no caso em que a chama se apague acidentalmente, interrompe a saída do gás.

LEGENDA DAS TECLAS FUNÇÂO E JANELAS DE VISUALIZAZÂO.

T1 = LIGA / DESLIGA
T2 = BLOQUEIO DO TECLADO
T 3 = TECLA - PARA CONFIGURAR O TIMER E SELECTIONAR O TIPO DE GÁS
T 4 = TECLA + PARA CONFIGURAR O TIMER E SELECTIONAR O TIPO DE GÁS
T 5 = TECLA - PARA LIGAR O QUEIMADOR INDICADO NA GRÁFICA, NO MAX DA POTÊNCIA E DIMINUIR A POTÊNCIA ATÉ DESLIGAR.
T 6 = TECLA + PARA LIGAR O QUEIMADOR
INDICADO NA GRÁFICA, NO Mín. DA
POTÊNCIA E AUMENTO DA POTÊNCIA ATÉ
AO MAX.
T 7 = TECLA - PARA LIGAR O QUEIMADOR INDICADO NA GRÁFICA, NO MAX DA POTÊNCIA E DIMINUIR A POTÊNCIA ATÉ DESLIGAR.
T 8 = TECLA + PARA LIGAR O QUEIMADOR
INDICADO NA GRÁFICA, NO MÍN. DA
POTÊNCIA E AUMENTO DA POTÊNCIA ATÉ
AO MAX.
T 9 = TECLA - PARA LIGAR O QUEIMADOR INDICADO NA GRÁFICA, NO MÁX DA POTÊNCIA E DIMINUIR A POTÊNCIA ATÉ DESLIGAR.
T 10 = TECLA + PARA LIGAR O QUEIMADOR INDICADO NA GRÁFICA, NO MIN. DA POTÊNCIA E AUMENTO DA POTÊNCIA ATÉ AO MAX.
T 11 = TECLA - PARA LIGAR O QUEIMADOR INDICADO NA GRÁFICA, NO MAX DA POTÊNCIA E DIMINUIR A POTÊNCIA ATÉ DESLIGAR.
T 12 = TECLA + PARA LIGAR O QUEIMADOR INDICADO NA GRÁFICA, NO MÍN. DA POTÊNCIA E AUMENTO DA POTÊNCIA ATÉ AO MAX.
D 1 = INDICADOR DE BLOQUEIO ACTIVO
D 2 = INDICADOR DE TIMER DE FIM DE COZEDURA E TIPO DE GÁS PROGRAMADO
D 3 = INDICADOR DE NÍVEL DE POTÊNCIA (DE 0 A 9 = 10 NÍVEIS DE POTÊNCIA + 0), QUEIMADOR QUENTE (INDICADO COM A LETRA H INTERMITENTE COM QUEIMADOR DESLIGADO E PLANO ACESO, FIXA COM O PLANO DESLIGADO.)

D 4 = INDICADOR DE NÍVEL DE POTÊNCIA (DE 0 A 9 = 10 NÍVEIS DE POTÊNCIA + 0), QUEIMADOR QUENTE (INDICADO COM A LETRA H INTERMITENTE COM QUEIMADOR DESLIGADO E PLANO ACESO, FIXA COM O PLANO DESLIGADO.)
D 5 = INDICADOR DE NÍVEL DE POTÊNCIA (DE 0 A 9 = 10 NÍVEIS DE POTÊNCIA + 0), QUEIMADOR QUENTE (INDICADO COM A LETRA H INTERMITENTE COM QUEIMADOR DESLIGADO E PLANO ACESO, FIXA COM O PLANO DESLIGADO.)
D 6 = INDICADOR DE NÍVEL DE POTÊNCIA (DE 0 A 9 = 10 NÍVEIS DE POTÊNCIA + 0), QUEIMADOR QUENTE (INDICADO COM A LETRA H INTERMITENTE COM QUEIMADOR DESLIGADO E PLANO ACESO, FIXA COM O PLANO DESLIGADO.)

NA PRIMEIRA LIGACão À REDE ELECTRICA, O PLANO SE APRESENTARÉ EM ESTADO DE TECLADO BLOQUEADO, COMO TÁMBÉM CADA VEZ QUE HOUVER UM RESTABELECIMENTO DA ALIMENTAZão ELECTRICA APOS DESLIGACão OU BLACKOUT; SERA NECESSARIO PORTANTO CARREGAR NA TECLA T2 PARA DESBLOQUEAR. NESTE Ponto SERA POSSÍVEL UTILizar O APARELHO.

ESCOLHA E USO DOS QUEIMADORES

São de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipient e ser utilizesd.

Na zona dos comandos (M), os símbolos oo-o indicam a posicao do respectivo queimador no plano.

Os queimadores são equipados com dispositivos de segurança contra vazamentos de gás com termopar. Se a chama do queimador se apagar durante o functimento, activa-se o dispositovo de ligação que tentará restabelecer a chama. Se falhar, antes menos de 6segundos, o afluxo de gás ao queimador sera bloqueado e no visor correspondente ao queimador aparecerá a indicação "F2".

Não procure ligar novamente por ao menos 1 minuto, de modo que o gás que saiu e não está presente perto do queimador possa dissipar-se.

Em algunos casos, o fato de que um queimador não se acende pode ser devido a uma eventual Presence de ar dentro do tubo do gás. Para fazer a eliminação deste ar, recomenda-se activar um dos outros queimadores.

PARALIGAR OPLANO

Carregue no botão T1 (geral para ligar / desligar):

Observação: o estado de plano ligado está reconhecível pelo fato de que todos os visores dos queimadores indicam “0” (ou então uma “H”) intermitente no caso em que o respectivo queimador está quente devido a umuvegoneamento precedente.

Carregue numa das teclas (+ ou -) correspondentes ao queimador que se deseja ligar.

AoOOT 30.
Oocarregar na tecla ^+ ,o queimador liga-se na posicao de seguranca e aposo aproximadamente 3 seg. colocao-se automaticamente na potencia minima; daqui em diante, continuando a carregar na tecla ^+ , pode-seLERa potencia atae ao nivel 9 (max.).

Ao corregar na tecla -, o queimador liga-se na posicao de seguranca e antes aproximadamente 3 seg. colocao-se na posicao max (nivel de potencia 9) e apermanece; daqui em diante, continuando a correbarar na tecla -, pode-se diminuiar a potencia atae ao nivel 1 ou desligar o queimador (nivel 0).

Carregue contemporaneamente nas teclas ^+ e - relatives ao queimador que deseja desligar.

Ou entao

Carregue na tecla - até ao;nível 0

Ou então

Carregue na tecla T1 (desligam-se todos os queimadores, mesmo se está activo o bloqueio, janela D1 acesa).

PARA PROGRAMAR UM TEMPO DE COZEDURA

É possível programar a duração de funcção para 1 queimador (a operação é POSSível em todos os queimadores, mas apenas um de cada vez, não é possível ter mais de um queimador funcional com tempo programado).

O queimador pode já estar aceso ou ainda desligado (pode-se ligar antes ter programado a duração da cozedura).

Para seleccióná-lo e programá-lo:

Carregue na tecla T3, osindicadores D 3, 4, 5 e 6 piscamalternativamente com aindersação “t”, quando o indicator D2 visualiza 99 (tempo maior programavel).

No queimador "temporizzato" aparecerá como sempre a indicação da potência (de qualquer forma, pode ser modificada durante o funciona), intervalada a cada 10 segundos pela indicação t;

No fim do periodo de funct ionamento, o queimador desliga-se e ouve-se um sinal acustico;

O periodo de funciona com timer pode ser configurado de 0 a 99 horas.

Para excluiar a funcao de timer antes do fim do tempo, actue na tecla - (T3) até chegar ao 0, ou carregue contemporaneamente nas teclas +e- (T3 e T4).

OBSERVACOs ADICIONAIS

No caso em que um queimador não se liga ou se desliga, après ter tentado o acendimento automatica (por um tempo máximo de 6segundos), no visor doignonqueimador irá piscar a indentação F2 (indicacao deerro).

Com o plano na função de ON, queimadores desligados, se àspos 1 minuto não se actuar no teclado, o aparelho emitirá um sinal acústico e irá bloquear o teclado (acende-se o visor D1); àspos及其他 minuto, ouve-se um novo sinal acústico e o plano irá desligar-se definitivamente mantendo o teclado bloqueado.

De qualquer forma, em qualquer estado de funcimiento (desligado, plano ligado e queimadores desligados, ou plano e queimadores acemos), depuis de 1 minuto de inactividade no teclado o mesmo irá bloquear-se.

Apos uma hora de funct ionamento sem alguma regula cão em um unico queimador, o mesmo irá desligar-se.

Para obter o máximo rendimento dos queimadores é aconselhável'utilizar somente panelas de diâmetro adequado ao queimador utilizao, e evaporar que a chama ultrapasse o fundo da panela (veja a segunte tabela).

Além disso, quando um liquido começar a ferver, é aconselhavel abaixar a chama o necessário para manter a ferrvura.

Queimador

Diametro das panelas (cm)

A. Auxiliar

6-14

B. Semi-rápido

15-22

C. Rápido

18-26

Para obter a maior performance é bom lembrar-se do segunte: sobre os queimadores podem ser realizados todos os temas de panelasURTAS não saiam do perímetro do plano. O importante é ouvejo ser perfeitamente chato.

Quando um queimador des Liga-se, no respectivo visor aparecerá a indentação "H" intermitente, a指示 que o queimador acreda está quente.

Se deslugar o plano (tecla T1) a indentacao de intermitente passará a fixa, até o completeness.

Quando o aparecido não estiver a funciona, controle que esteja desligado (visores dos queimadores desligados ouindicando a letra "H" no caso em que o queimador ainda estiver quente).

Além disso, é aconsehlável fechar aorneira principal do conductor de alimentação do gás.

! Este aparecido foi projectado e fabricado em conformidade com as regras internzonais de segança. Estas advertências são fornecidas por razões de segança e devem ser lidas com atenção.

Seguranca geral

• Este aparelho refere-se a um aparelho de encaixar de:
• Categoria II 2H3+ : todos os modelos
• Classe 1: todos os modelos com alta do bordsuperior a 88~mm (veja a fig.2 detalhe H3).

• Classe 3: todos os modelos com alta do bordo inferior a 88 mm (veja a fig.2 detalles H1e H2).

• Para os apareiros a gás funcioneem correctamente é necessário uma troça de ar regular do ambiente. Certifique-se que na instalação dosleasedoes Seam obedecidos os requisitos do parágrafo relativo ao "Posicionamento".

• As instruções são validas somente para os Países de destino para os quais os símbolos constam no livrete e na placá de identificação do aparelho.
• Este aparecido foi concebido para'utilisation de tipo não profissional no âmbito de moradas.
• Este aparecido não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na区管委会 se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou humidos.
• Este aparecido deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruçõespresentadas neste folheto.
• Evite que o cabo de alimentação de outros electrodométricos encoste-se em partes quentes doorno.
• Não tape as abertas de ventilação e de eliminacao de calor.
• Certifique-se sempre que os botões estejam na posicao "0" quando o aparecido não estiver a ser utilizado.
• Não puxe pelo cabo para desligar a ficha da tomada electrica, pegue pela ficha.
• Não realizze limpeza nem manutençao sem antes desligado a ficha da rede electrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contace a Assistência Tecnica (veja a Assistência Tecnica).
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para fazer batidas acidentais.
• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa elétrica não estiverem quentes.

• Não utilize panelas instâveis ou deformadas.

• Tratando-se de fontes de perigo, evite que ascriçances e incapazesarem emcontacto com a zona de cozedura de vitroceramica (se presente),durante e logo après ofunamento,visto que continua quente por ao menos meia hora(after sido desligada.

• É preciso dirigir-se aos centros de assistência técnica autorizados pelo fabricante no caso de quebra da superficie de vitrocerámica.
• É opertoño desligar o aparelho da rede de alimentação electrica no caso de quebra da zona de vitrocerámica;
• Elimine os liquidos que houver na tampa antes de abri-la
• A placá de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachat-se (ou eventualmente partir-se) se forbatida com um objecto pontiagudo, como um utensílio. Nestes casos, ou no caso de fendas no produits de vedação, desligar imeditamente o aparelho da rede de alimentação e contactar o centro de assistência autorizado pelo fabricante.
• Não é previsto que este aparecido soit utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentalais, por pessoas inexperientes ou que não tenham familiaridade com o produit, a não ser quecka-seja vigiadas por uma pessoa responsavel pela suaseguranca ou que tenham recebido instruções preliminares sobre o uso do aparecido.
• Evite que as crianças brinquem com o aparelho.
• Para umautilização intensa e prolongada do aparelho pode ser necessária ventilação suplementar, por exemplo, a abertura de uma janela ou uma ventilação mais eficaz, por exemplo mediante o aumento da potência de aspiração mecânia, se houver.
• O aparecido não é destinado a ser colocado em acontecimiento por meio de um temporizador externo ou por umsystema de commando à distênciaeparado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2002/96/CE relativa aos residuos de equipamentos eletricos e electronicos (REEE) preve que os electrodomesticos não devem ser eliminados no normal fluxo dos residuos solidos urbanos. Os apareiros não mais realizados devem ser recolhidos separatamente para optimizar a taxa de recuperacao e reciclagem dos materiais que os compoem e impedir potenciais danos à saude e ao meio ambiente. O?simbolo da lixeira cancelada está indicado em todos os produits para lembrar odeer de colecta selectiva.

Os electrodométricos em desuso poderão ser entrega ao service de colecta Pública, ser levados muito às vezes Municipais espécicas ou, se for previsto pelas leis nacionais em materia, poderão ser devolvidos ao revendedor no momento da compra de novos produits de tipo equivalente.

Todo os principais produções de electrodométricos está activos na 创建ação egestão dos sistemas de colecta e eliminação dos apareiros em desuso.

Antes de realizar qualquer operacao, deslgue o aparelho da alimentacao eletrica.

Limpeza do aparelho

! Evite o lavoro de detergentes abrasivos ou corrosivos, tais como tira-manchas e produits contra ferrugem, detergentes em pó e esponjas com superficie abrasiva. pode arranhar irremediavelmente a superficie.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja humida e, em seguida, exxugar com papel absorvente de cozinha.
• Os componentes moveris dos queimadores precisam ser lavados frequently com água quente e detergente, tome cuidado para eliminar as eventuales crostas.
• Nos planos com acendimento automatico, é necessário�� proceber_freqeventamente a uma limpeza cautada da extremidade dos dispositivos de acendimento electrónico instantaneo e é也是非常 necessário verificar que os orificios de saída do gás não esteyam entupidos.
• O algo inoxidável poderá manchar-se se ficar em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo). É aconselho enxaguar com água abundante e exxugar(before das limpeza. Para mais é bom exxugar eventuels vazamentos de água.

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou aparece dificuldades na rotação, portanto sera necessário substituir a torneira mesma.

!Esta operação deve ser efectuada por um técnico autorizzato pelo fabricante.

Pode acontecer do plano não funciona ou não funciona bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não Hajia interruptções nas redes de alimentação de gás e electricidade, especialmente se as torneiras do gás antes do plano está abertas.

Anomalias

O queimador não se acende ou a chama não é uniforme.

A chama não permanece acesa nas versões com segança.

O queimador em posicao de minimo não permanece aceso.

Os recipientes são instáveis.

Possívelcausas/Solucao:

• Estão entupidos os furos de saída do gás do queimador.
• Estão instalados correctamente todos os componentes MQweis que compoem o queimador.

• Ha correntes de ar nas proximidades do plano.

• Não é eschamente legal.

• Não é legal.
• Não é legal.

• Não é legal.

• Estado entupidos os furos de saída do gás.

• Ha correntes de ar nas proximidades do plano.

• A regulação do minimum não está correcta.

• O[fundo do recipienté éperfeitamente plano.

• O recipiente está no centro do queimador ou na da chapa elétrica.
• As grades foram invertidas.

Se, apesar de todos os controlos, o plano não funciona e o inconvenientamente observado ainda permanecer, chame o Centro de Assistência Tecnica. Comunique:

• o modelos daquina (Mod.)
• o número de série (S/N)

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho e/ou na embalagem.

! Nunca recorra a的技术icos não autorizados e sempre recuse a instalacao de peças de reposicao não originals.
