Type de produit	Adaptateur réseau CPL (Powerline)
Marque	TP-Link
Modèle	TL-PA4020P KIT
Contenu du kit	2 adaptateurs CPL, 2 câbles Ethernet RJ45, guide d'installation
Débit maximal	600 Mbit/s (HomePlug AV2)
Ports Ethernet	1 port Ethernet Gigabit par adaptateur
Prise gigogne	Oui, permet de brancher d'autres appareils
Bouton Pair	Pour sécuriser et appairer les adaptateurs
Alimentation	Secteur, 100-240 V AC, 50/60 Hz
Consommation électrique	Environ 3,5 W (veille), 5,5 W (actif)
Dimensions (par adaptateur)	94 x 54 x 40 mm
Poids (par adaptateur)	Environ 200 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR, sans condensation
Certifications	CE, RoHS
Garantie	3 ans limitée
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'eau, au feu ou à une chaleur excessive. Ne pas démonter ou modifier.
Informations générales	Plug and Play, compatible avec tous les adaptateurs CPL TP-Link HomePlug AV2

FOIRE AUX QUESTIONS - TL-PA4020P KIT TP-LINK

Comment appairer deux adaptateurs CPL TP-Link TL-PA4020P ?

Branchez les deux adaptateurs sur des prises murales du même circuit électrique. Appuyez sur le bouton Pair de l'un pendant 1 seconde, puis dans les 2 minutes, appuyez sur le bouton Pair du second pendant 1 seconde. La LED CPL doit s'allumer pour confirmer l'appairage.

Que faire si la LED CPL ne s'allume pas ?

Vérifiez que les deux adaptateurs sont branchés sur le même circuit électrique (même compteur). Réappairez-les avec le bouton Pair. Si le problème persiste, essayez d'autres prises ou réduisez la distance entre les adaptateurs.

Comment réinitialiser un adaptateur CPL TP-Link ?

Maintenez le bouton Pair enfoncé pendant environ 10 secondes jusqu'à ce que la LED d'alimentation s'éteigne puis se rallume. Vous pouvez également utiliser l'utilitaire tpPLC pour effectuer une réinitialisation logicielle.

Pourquoi n'ai-je pas accès à Internet via mon réseau CPL ?

Assurez-vous que tous les adaptateurs sont sur le même circuit électrique et que les LED CPL sont allumées. Vérifiez les connexions Ethernet et que le routeur distribue bien les adresses IP. Redémarrez le modem/routeur si nécessaire.

Puis-je brancher un adaptateur CPL sur une multiprise ?

Il est déconseillé de brancher un adaptateur CPL sur une multiprise, car cela peut réduire les performances. Branchez-le directement sur une prise murale. Si l'adaptateur dispose d'une prise gigogne, vous pouvez brancher la multiprise sur celle-ci.

Comment sécuriser mon réseau CPL ?

Utilisez le bouton Pair pour créer un réseau sécurisé. Appuyez sur Pair sur un adaptateur déjà configuré, puis dans les 2 minutes, appuyez sur Pair sur le nouvel adaptateur. Cela génère une clé de cryptage AES-128 automatiquement.

Que faire si le débit est lent ?

Éloignez les adaptateurs des appareils électriques générant des interférences (sèche-linge, climatiseur, etc.). Branchez ces appareils sur la prise gigogne de l'adaptateur CPL pour filtrer le bruit. Vérifiez également que le réseau électrique est en bon état.

Puis-je ajouter plus de deux adaptateurs au réseau ?

Oui, vous pouvez ajouter jusqu'à 16 adaptateurs ou extenseurs CPL compatibles. Utilisez le bouton Pair sur un adaptateur déjà connecté au réseau, puis sur le nouveau pour l'intégrer.

Comment mettre à jour le firmware de mon adaptateur CPL ?

Téléchargez l'utilitaire tpPLC depuis le site TP-Link. Connectez l'adaptateur à votre ordinateur, lancez l'utilitaire et utilisez la fonction de mise à jour du firmware. Assurez-vous que l'adaptateur reste branché pendant la mise à jour.

Les adaptateurs CPL fonctionnent-ils entre différentes phases électriques ?

Habituellement, les adaptateurs CPL fonctionnent sur le même circuit électrique (même phase). S'ils sont sur des phases différentes, le signal peut ne pas passer. Dans ce cas, utilisez un coupleur de phase ou installez les adaptateurs sur le même circuit.

MODE D'EMPLOI TL-PA4020P KIT TP-LINK

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL ⏚ de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciez!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramètres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommandons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton Pair d'un des adaptateurs pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, répéter les étapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'adaptateur à ajouter au réseau pendant 1 seconde.

3 Terminé.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL ?

R1. L'adaptateur CPL étant branché à une prise électrique, maintenir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.

R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

Français

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL ?
R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.
R2. Assurez vous que toutes les DELs CPL 📁 sont allumées. Si ce n'est pas le cas réappairez adaptateurs et extenseurs.
R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez vous que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essayez de le réappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les éventuelles interférences, telles un séchoir, un climatiseur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise femelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique éventuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

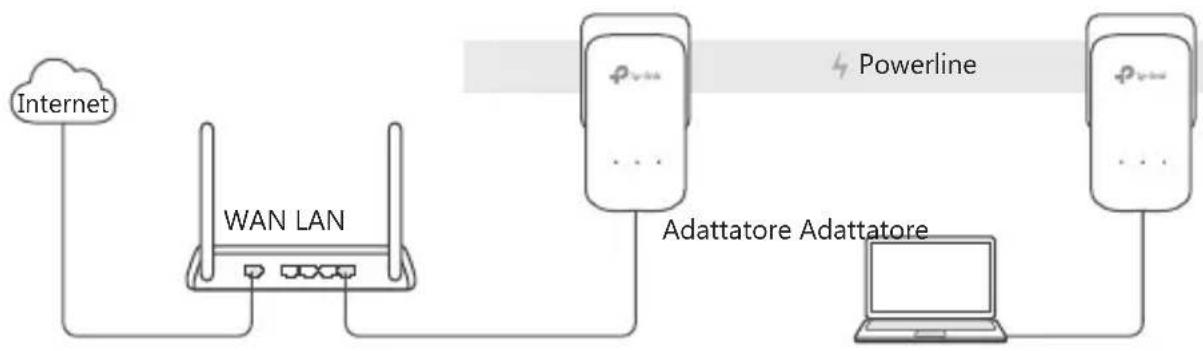

Plug and Play

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.

• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.

• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
