TL-PA4020P KIT - Powerline-Adapter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerkadapter CPL (Powerline)
Marke	TP-Link
Modell	TL-PA4020P KIT
Kit-Inhalt	2 CPL-Adapter, 2 Ethernet-RJ45-Kabel, Installationsanleitung
Maximale Datenrate	600 Mbit/s (HomePlug AV2)
Ethernet-Anschlüsse	1 Gigabit-Ethernet-Port pro Adapter
Steckdose (Durchgangssteckdose)	Ja, ermöglicht Anschluss weiterer Geräte
Pair-Taste	Zum Sichern und Koppeln der Adapter
Stromversorgung	Netz, 100-240 V AC, 50/60 Hz
Leistungsaufnahme	Ca. 3,5 W (Standby), 5,5 W (aktiv)
Abmessungen (pro Adapter)	94 x 54 x 40 mm
Gewicht (pro Adapter)	Ca. 200 g
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % RH, ohne Kondensation
Zertifizierungen	CE, RoHS
Garantie	3 Jahre eingeschränkt
Pflege	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Produkte verwenden.
Sicherheit	Nicht Wasser, Feuer oder übermäßiger Hitze aussetzen. Nicht zerlegen oder verändern.
Allgemeine Informationen	Plug and Play, kompatibel mit allen TP-Link HomePlug AV2 CPL-Adaptern

Häufig gestellte Fragen - TL-PA4020P KIT TP-LINK

Wie kopple ich zwei TP-Link TL-PA4020P CPL-Adapter?

Stecken Sie beide Adapter in Steckdosen desselben Stromkreises. Drücken Sie die Pair-Taste eines Adapters 1 Sekunde lang, dann innerhalb von 2 Minuten die Pair-Taste des zweiten Adapters 1 Sekunde lang. Die CPL-LED sollte aufleuchten, um die Kopplung zu bestätigen.

Was tun, wenn die CPL-LED nicht leuchtet?

Überprüfen Sie, ob beide Adapter am selben Stromkreis (gleicher Zähler) angeschlossen sind. Koppeln Sie sie erneut mit der Pair-Taste. Wenn das Problem weiterhin besteht, versuchen Sie andere Steckdosen oder verringern Sie den Abstand zwischen den Adaptern.

Wie setze ich einen TP-Link CPL-Adapter zurück?

Halten Sie die Pair-Taste etwa 10 Sekunden lang gedrückt, bis die Strom-LED erlischt und wieder aufleuchtet. Sie können auch das tpPLC-Dienstprogramm verwenden, um einen Software-Reset durchzuführen.

Warum habe ich keinen Internetzugang über mein CPL-Netzwerk?

Stellen Sie sicher, dass alle Adapter am selben Stromkreis sind und die CPL-LEDs leuchten. Überprüfen Sie die Ethernet-Verbindungen und dass der Router IP-Adressen verteilt. Starten Sie ggf. das Modem/den Router neu.

Kann ich einen CPL-Adapter an eine Steckdosenleiste anschließen?

Es wird davon abgeraten, einen CPL-Adapter an eine Steckdosenleiste anzuschließen, da dies die Leistung beeinträchtigen kann. Schließen Sie ihn direkt an eine Wandsteckdose an. Wenn der Adapter eine Durchgangssteckdose hat, können Sie die Steckdosenleiste daran anschließen.

Wie sichere ich mein CPL-Netzwerk?

Verwenden Sie die Pair-Taste, um ein gesichertes Netzwerk zu erstellen. Drücken Sie Pair an einem bereits konfigurierten Adapter, dann innerhalb von 2 Minuten Pair am neuen Adapter. Dadurch wird automatisch ein AES-128-Verschlüsselungsschlüssel generiert.

Was tun, wenn die Datenrate langsam ist?

Halten Sie die Adapter von elektrischen Geräten fern, die Störungen verursachen (Trockner, Klimaanlage usw.). Schließen Sie diese Geräte an die Durchgangssteckdose des CPL-Adapters an, um Rauschen zu filtern. Überprüfen Sie auch, ob das Stromnetz in gutem Zustand ist.

Kann ich mehr als zwei Adapter zum Netzwerk hinzufügen?

Ja, Sie können bis zu 16 kompatible CPL-Adapter oder -Repeater hinzufügen. Drücken Sie die Pair-Taste an einem bereits im Netzwerk befindlichen Adapter, dann am neuen, um ihn zu integrieren.

Wie aktualisiere ich die Firmware meines CPL-Adapters?

Laden Sie das tpPLC-Dienstprogramm von der TP-Link-Website herunter. Verbinden Sie den Adapter mit Ihrem Computer, starten Sie das Dienstprogramm und verwenden Sie die Firmware-Update-Funktion. Stellen Sie sicher, dass der Adapter während des Updates angeschlossen bleibt.

Funktionieren CPL-Adapter zwischen verschiedenen Stromphasen?

Normalerweise arbeiten CPL-Adapter auf demselben Stromkreis (gleiche Phase). Befinden sie sich auf unterschiedlichen Phasen, kann das Signal möglicherweise nicht durchkommen. Verwenden Sie in diesem Fall einen Phasenkoppler oder installieren Sie die Adapter auf demselben Stromkreis.

BEDIENUNGSANLEITUNG TL-PA4020P KIT TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

1. Verbinden Sie einen Adapter mittels eines Ethernetkabels mit einem LAN-Port Ihres Routers.
2. Stecken Sie den anderen Adapter in eine Wandsteckdose, die idealerweise dem selben Stromkreis angehört.
3. Warten Sie, bis die Powerline-LEDs aller Adapter leuchten.
4. Verbinden Sie Ihren Computer mittels eines Ethernetkabels mit dem anderen Adapter.
5. Fertig!

Weitere zurückgesetzte Adapter oder Extender anschließen: Einfach in eine Wandsteckdose des selben Stromkreises stecken und fertig.

Deutsch

Vorsicht

• Stecken Sie Powerlineadapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

Absichern Ihres Powerlinenetzes mittels der Pair-Taste

Hlnwels: Wir empfehlen, die Adapter beim Pairing räumlich nahe beieinander zu betreiben.

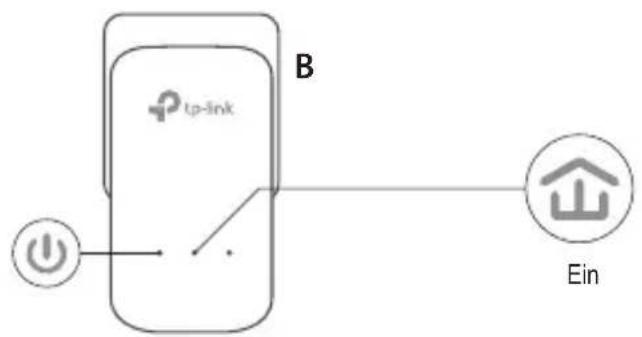

Einrichten eines sicheren Netzes:

1 Drücken Sie am Adapter A für 1 Sekunde die Palr-Taste.

2 Drücken Sie innerhalb von 2 Minuten am Adapter B für 1 Sekunde die Pair-Taste. 3 Fertig.

Haben Sie mehr als 2 Powerlinegeräte, wiederholen Sie die untenstehenden Schritte für jedes weitere Gerät:

1 Drücken Sie an einem Adapter, der bereits dem abgesicherten Netz angehört, für 1 Sekunde die Pair-Taste.

2 Drücken Sie innerhalb von 2 Minuten am neuen Adapter für 1 Sekunde die Pair-Taste.

3 Fertig.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich meinen Powerlineadapter zurück?

A1. Drücken Sie, während der Powerlineadapter läuft, die Pair-Taste, bis die Power-LED aus- und angeht.
A2. Verwenden Sie zum Zurücksetzen des Powerlineadapters das tpPLC-Utility.

Deutsch

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?

A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Stellen Sie sicher, dass überall die Powerline-LEDs leuchten. Tun sie dies nicht, wiederholen Sie bitte den Pairing-Vorgang.
A3. Stellen Sie sicher, dass sämtliche Kabel richtig angeschlossen sind.
A4. Überprüfen Sie, ob Sie direkt an Ihrem Modem bzw. Router eine Internetverbindung haben.
A5. Vergewissern Sie sich, dass die IP-Adresse Ihres Computers und die Ihres Routers sich im gleichen Adressbereich befinden.
F3. Was kann ich tun, wenn ein gepairter Powerlineadapter sich an einem anderen Ort nicht mit meinem Powerlinenetz verbindet?

A1. Versuchen Sie es mit einer anderen Steckdose und stellen Sie sicher, dass diese sich im selben elektrischen Stromkreis befindet.

A2. Wiederholen Sie bitte den Pairing-Vorgang und stellen Sie sicher, dass die Powerline-LED leuchtet.

A3. Überprüfen Sie, ob Geräte wie Waschmaschine, Klimagerät oder andere Haushaltsgeräte zu nah an den Powerlineadaptern betrieben werden. Verbinden Sie die fraglichen Geräte mit der Frontsteckdose eines Powerlineadapters, damit diese die Störungen filtert.

Erweiterte Konfigurationsaufgaben, wie Firmware-Upgrade und QoS-Konfiguration, können Sie mittels des tpPLC-Tools erledigen. Das tpPLC-Tool erhalten Sie auf TP-Links offizieller Webpräsenz.

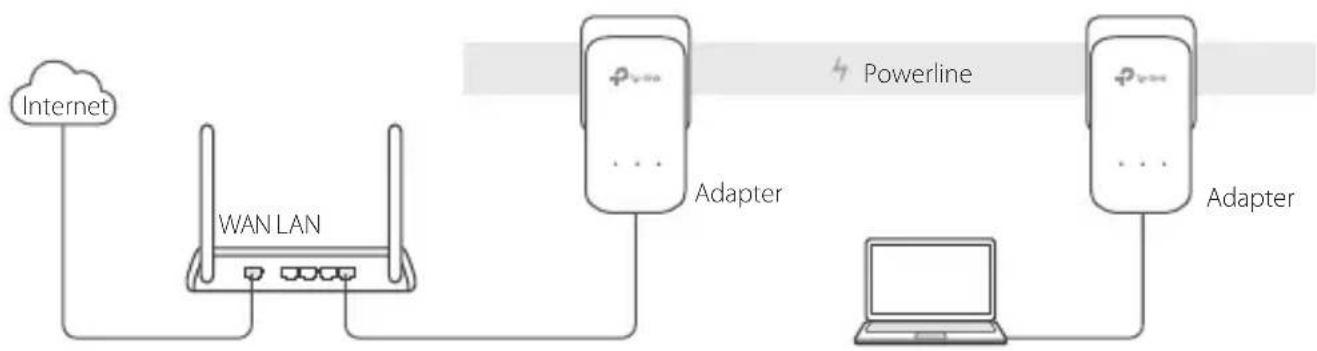

Plug and Play

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
  • Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
• Hat Ihr Gerät eine Frontsteckdose, können Sie an dieses eine Mehrfachsteckdose anschließen, aber Ihre Geräte dürfen nicht anderweitig hintereinander gesteckt werden.
• Stecken Sie Ihre Powerlineadapter direkt in Ihre Wandsteckdosen statt in Mehrfachsteckdosen.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE

GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
