Producttype	CPL-netwerkadapter (Powerline)
Merk	TP-Link
Model	TL-PA4020P KIT
Kitinhoud	2 CPL-adapters, 2 RJ45 Ethernet-kabels, installatiehandleiding
Maximale snelheid	600 Mbit/s (HomePlug AV2)
Ethernetpoorten	1 Gigabit Ethernet-poort per adapter
Doorvoercontactdoos	Ja, maakt aansluiting van andere apparaten mogelijk
Pair-knop	Om adapters te beveiligen en te koppelen
Voeding	Netspanning, 100-240 V AC, 50/60 Hz
Stroomverbruik	Ongeveer 3,5 W (stand-by), 5,5 W (actief)
Afmetingen (per adapter)	94 x 54 x 40 mm
Gewicht (per adapter)	Ongeveer 200 g
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	10 % tot 90 % RV, niet-condenserend
Certificeringen	CE, RoHS
Garantie	3 jaar beperkt
Onderhoud	Reinigen met een droge, zachte doek. Gebruik geen chemicaliën.
Veiligheid	Niet blootstellen aan water, vuur of overmatige hitte. Niet demonteren of aanpassen.
Algemene informatie	Plug and Play, compatibel met alle TP-Link HomePlug AV2 CPL-adapters

Veelgestelde vragen - TL-PA4020P KIT TP-LINK

Hoe koppel ik twee TP-Link TL-PA4020P CPL-adapters?

Sluit beide adapters aan op stopcontacten op dezelfde elektrische groep. Houd de Pair-knop van de ene adapter 1 seconde ingedrukt en druk vervolgens binnen 2 minuten de Pair-knop van de andere adapter 1 seconde in. De CPL-LED moet gaan branden om de koppeling te bevestigen.

Wat te doen als de CPL-LED niet brandt?

Controleer of beide adapters op dezelfde elektrische groep (zelfde meter) zijn aangesloten. Koppel ze opnieuw met de Pair-knop. Als het probleem aanhoudt, probeer dan andere stopcontacten of verminder de afstand tussen de adapters.

Hoe reset ik een TP-Link CPL-adapter?

Houd de Pair-knop ongeveer 10 seconden ingedrukt totdat de voedings-LED uitgaat en vervolgens weer aangaat. U kunt ook de tpPLC-software gebruiken om een softwarematige reset uit te voeren.

Waarom heb ik geen internet via mijn CPL-netwerk?

Zorg ervoor dat alle adapters op dezelfde elektrische groep zitten en dat de CPL-LED's branden. Controleer de Ethernet-verbindingen en of de router IP-adressen correct toewijst. Start indien nodig de modem/router opnieuw op.

Kan ik een CPL-adapter op een stekkerdoos aansluiten?

Het wordt afgeraden om een CPL-adapter op een stekkerdoos aan te sluiten, omdat dit de prestaties kan verminderen. Sluit deze direct aan op een wandcontactdoos. Als de adapter een doorvoercontactdoos heeft, kunt u de stekkerdoos daarop aansluiten.

Hoe beveilig ik mijn CPL-netwerk?

Gebruik de Pair-knop om een beveiligd netwerk te maken. Druk op Pair op een reeds geconfigureerde adapter en druk vervolgens binnen 2 minuten op Pair op de nieuwe adapter. Dit genereert automatisch een AES-128-coderingssleutel.

Wat te doen als de snelheid traag is?

Plaats de adapters weg van elektrische apparaten die storing veroorzaken (wasdroger, airconditioner, enz.). Sluit deze apparaten aan op de doorvoercontactdoos van de CPL-adapter om ruis te filteren. Controleer ook of het elektriciteitsnet in goede staat is.

Kan ik meer dan twee adapters aan het netwerk toevoegen?

Ja, u kunt maximaal 16 compatibele CPL-adapters of -extenders toevoegen. Gebruik de Pair-knop op een adapter die al op het netwerk is aangesloten en vervolgens op de nieuwe om deze te integreren.

Hoe werk ik de firmware van mijn CPL-adapter bij?

Download de tpPLC-software van de TP-Link-website. Sluit de adapter aan op uw computer, start de software en gebruik de firmware-updatefunctie. Zorg ervoor dat de adapter tijdens de update aangesloten blijft.

Werken CPL-adapters tussen verschillende elektrische fasen?

Gewoonlijk werken CPL-adapters op dezelfde elektrische groep (zelfde fase). Als ze op verschillende fasen zijn aangesloten, kan het signaal niet doorkomen. Gebruik in dat geval een fasekoppelaar of installeer de adapters op dezelfde groep.

GEBRUIKSAANWIJZING TL-PA4020P KIT TP-LINK

1. Verbind één adapter met een LAN poort van uw router door gebruik te maken van een Ethernet kabel.
2. Sluit de andere adapter aan op wand stopcontacten op hetzelfde stroom circuit.
3. Wacht totdat de Powerline LED brandt op elke adapter.
4. Verbind uw computer met de adapter door gebruik te maken van een Ethernet kabel.
5. Veel Plezier!

Meer: Om meerdere Powerline adapters en extenders toe te voegen met de standaard instellingen, stop deze dan simpelweg in de wand stopcontacten op hetzelfde elektrische circuit.

Nederlands

Attentie

• Sluit de powerline adapters direct aan op wand stopcontacten en niet in verlengsnoeren.
• Voor passthrough powerline adapters, sluit de verlengsnoeren aan op de geintegreerde stopcontacten van de powerline adapters.

Beveilig het Powerline Netwerk met de Pair Knop.

Tips: We raden u aan om de powerline adapters in de buurt van elkaar aan te sluiten tijdens het pair proces.

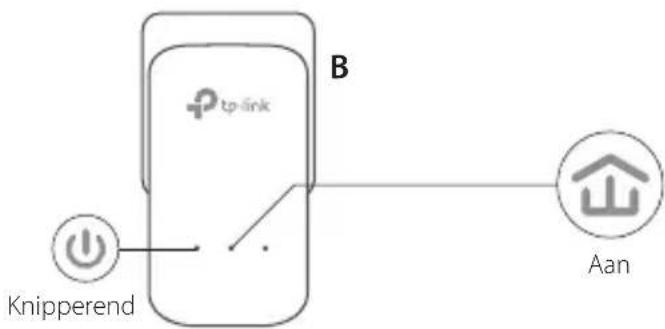

Een beveiligd netwerk opzetten:

1 Druk de Pair knop voor 1 seconde op één adapter.

2 Druk binnen 2 minuten, voor 1 seconde op de Pair knop van de andere adapter.

3 Klaar.


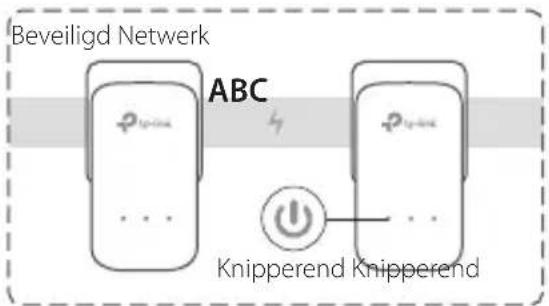

Als u meer dan 2 powerline adapters heeft, herhaal dan onderstaande stappen om elke adapter te configureren.

1 Druk op de Pair knop voor 1 seconde op elk powerline apparaat in het beveiligde netwerk.

2 Druk binnen 2 minuten, voor 1 seconde op de Pair knop van de extra powerline adapter. 3 Klaar.

FAQ (Veelgestelde Vragen)

Q1. Hoe kan ik de powerline adapter resetten?

A1. Als de powerline adapter is aangesloten op het stopcontact, dan houdt u de Pair knop ingedrukt totdat het aan/uit- lampje ⏻ even uit gaat en daarna weer aangaat.

A2. Gebruik de tpPLC Utility om de powerline adapter te resetten.

Nederlands

Q2. Hoe problemen op te lossen als er geen internet verbinding is in mijn powerline netwerk?

A1. Zorg ervoor dat alle powerline apparaten zijn aangesloten op dezelfde stroomgroep.
A2. Zorg ervoor dat u alle powerline LED 📁's aan zijn, indien niet, pair dan uw adapters en extenders opnieuw.
A3. Zorg ervoor dat alle hardware verbindingen correct en vast zijn aangesloten.
A4. Controleer of u een internet verbinding heeft door uw computer direct aan te sluiten op uw modem of router.
A5. Zorg ervoor dat uw computer een IP adres heeft dat zich in dezelfde subnet bevind als dat van uw router.

Q3. Wat kan ik doen als een succesvol gepaird powerline apparaat niet opnieuw verbindt nadat deze verplaatst is naar een nieuwe locatie?

A1. Probeer een ander stopcontact en zorg ervoor dat deze zich in hetzelfde stroomcircuit bevindt.
A2. Probeer opnieuw te pairen en zorg ervoor dat de powerline LED aan is.
A3. Controleer op mogelijke signaalstoringen, zoals een vaatwasser, airco of andere huishoudelijke apparaten dat mogelijk te dicht op de powerline adapters is aangesloten. Sluit het huishoudelijk apparaat aan op het geintegreerde stopcontact (als de powerline adapter er een heeft) om eventuele signaal ruis uit te sluiten.

Meer geavanceerde configuraties, zoals een firmware upgrade en QoS configuraties zijn toegankelijk door de tpPLC Utility. U kunt de tpPLC Utility installeren vanaf TP-Link's officiële website.

Plug and Play

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eissen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2009/125/EG en 2011/65/EU.

De oorspronkelijke EU verklaring van overeenstemming is te vinden op http://www.tp-link.com/en/ce.

Svenska

Veiligheidsinformatie

• Houd het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen.
• Probeer het apparaat niet te demonteren, repareren of aan te passen.
• Het stopcontact moet zich dicht bij de apparatuur bevinden en moet gemakkelijk toegankelijk zijn.
• Sluit voor passthrough apparaten de stekkerdozen aan op de geïntegreerde elektrische aansluitingen van de apparaten. De apparaten van hetzelfde type of een ander type mogen bij normaal gebruik niet op elkaar worden gestapeld.
• Sluit de powerline apparaten rechtstreeks aan op het stopcontact, dus geen stekkerdoos/verlengsnoer. Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat. Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigen risico.

TP-Link 3-jarige beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een periode van DRIE JAAR na de oorspronkelijke datum van aanschaf via de detailhandel door de

eindgebruiker-koper.
