Produkttyp	PLC-nätverksadapter (Powerline)
Märke	TP-Link
Modell	TL-PA4020P KIT
Kitets innehåll	2 PLC-adaptrar, 2 RJ45 Ethernet-kablar, installationsguide
Maximal hastighet	600 Mbit/s (HomePlug AV2)
Ethernet-portar	1 Gigabit Ethernet-port per adapter
Genomgångsuttag	Ja, gör det möjligt att ansluta andra enheter
Pair-knapp	För att säkra och para ihop adaptrarna
Strömförsörjning	Nätström, 100-240 V AC, 50/60 Hz
Strömförbrukning	Cirka 3,5 W (standby), 5,5 W (aktiv)
Mått (per adapter)	94 x 54 x 40 mm
Vikt (per adapter)	Cirka 200 g
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10 % till 90 % RF, utan kondensation
Certifieringar	CE, RoHS
Garanti	3 års begränsad garanti
Underhåll	Rengör med en torr, mjuk trasa. Använd inte kemikalier.
Säkerhet	Utsätt inte för vatten, eld eller överdriven värme. Montera inte isär eller modifiera.
Allmän information	Plug and Play, kompatibel med alla TP-Link HomePlug AV2 PLC-adaptrar

Vanliga frågor - TL-PA4020P KIT TP-LINK

Hur parar man ihop två TP-Link TL-PA4020P PLC-adaptrar?

Anslut båda adaptrarna till vägguttag på samma elektriska krets. Tryck på Pair-knappen på en av dem i 1 sekund, och tryck inom 2 minuter på Pair-knappen på den andra i 1 sekund. PLC-LED:n ska tändas för att bekräfta ihopparningen.

Vad gör jag om PLC-LED:n inte tänds?

Kontrollera att båda adaptrarna är anslutna till samma elektriska krets (samma elmätare). Para ihop dem igen med Pair-knappen. Om problemet kvarstår, prova andra uttag eller minska avståndet mellan adaptrarna.

Hur återställer man en TP-Link PLC-adapter?

Håll Pair-knappen intryckt i cirka 10 sekunder tills ström-LED:n släcks och tänds igen. Du kan också använda verktyget tpPLC för en mjukvaruåterställning.

Varför har jag ingen internetåtkomst via mitt PLC-nätverk?

Se till att alla adaptrar är på samma elektriska krets och att PLC-LED:erna lyser. Kontrollera Ethernet-anslutningarna och att routern distribuerar IP-adresser. Starta om modem/router vid behov.

Kan jag ansluta en PLC-adapter till ett grenuttag?

Det rekommenderas inte att ansluta en PLC-adapter till ett grenuttag, eftersom det kan minska prestandan. Anslut den direkt till ett vägguttag. Om adaptern har ett genomgångsuttag kan du ansluta grenuttaget till detta.

Hur säkrar jag mitt PLC-nätverk?

Använd Pair-knappen för att skapa ett säkert nätverk. Tryck på Pair på en redan konfigurerad adapter, och tryck inom 2 minuter på Pair på den nya adaptern. Detta genererar automatiskt en AES-128-krypteringsnyckel.

Vad gör jag om hastigheten är låg?

Flytta adaptrarna från elektriska apparater som genererar störningar (torktumlare, luftkonditionering etc.). Anslut dessa apparater till PLC-adapterns genomgångsuttag för att filtrera bort brus. Kontrollera också att elnätet är i gott skick.

Kan jag lägga till fler än två adaptrar i nätverket?

Ja, du kan lägga till upp till 16 kompatibla PLC-adaptrar eller förlängare. Använd Pair-knappen på en adapter som redan är ansluten till nätverket, och tryck sedan på Pair på den nya adaptern för att integrera den.

Hur uppdaterar jag firmware på min PLC-adapter?

Ladda ner verktyget tpPLC från TP-Links webbplats. Anslut adaptern till datorn, starta verktyget och använd funktionen för firmware-uppdatering. Se till att adaptern förblir ansluten under uppdateringen.

Fungerar PLC-adaptrar mellan olika elektriska faser?

Vanligtvis fungerar PLC-adaptrar på samma elektriska krets (samma fas). Om de är på olika faser kan signalen inte passera. Använd i så fall en fas kopplare eller installera adaptrarna på samma krets.

BRUKSANVISNING TL-PA4020P KIT TP-LINK

1. Anslut en adapter till en LAN-port i routern med en Ethernet-kabel.
2. Anslut den andra adaptern i vägguttaget på samma krets.
3. Vänta tills Powerline LED ⏚ på adaptern tänds.
4. Anslut datorn till adaptern med en Ethernet-kabel.
5. Njut!

Mer: Att lägga till extra Powerline-adaptrar och extenders med standardinställningarna genom att ansluta dem till vägguttag på samma krets.

Svenska

Obs!

• Anslut powerline-enheter direkt i vägguttag men inte i grenuttag.
• För passthrough-powerline-enheter, anslut grenuttag i den integrerade elektriska uttaget för powerline-enheter.

Säkra nätverk via elnätet med knappen Pair

Tips: Vi rekommenderar att du ansluter powerline-enheter nära varandra vid hopparningen.

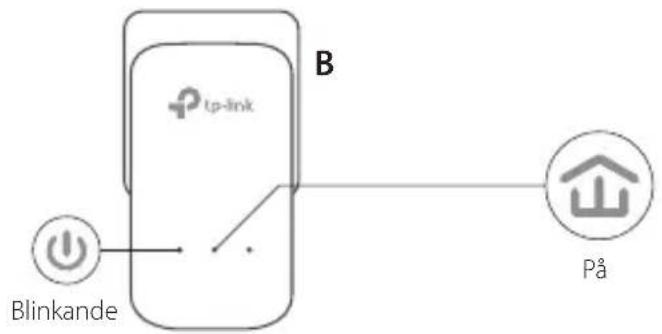

Upprätta ett säkert nätverk:

1 Tryck på knappen Pair (para) under 1 sekund på en adapter.

2 Inom 2 minuter, tryck på knappen Pair (para) under en 1 sekund på en annan adapter.

3 Klart.

Om du har mer än 2 powerline-enheter, upprepa stegen nedan för varje ytterligare enhet som konfigureras:

1 Tryck på knappen Pair (para) under 1 sekund på någon powerline-enhet i det säkra nätverket.

2 Inom 2 minuter, tryck på knappen Pair (para) under en 1 sekund på en annan adapter. 3 Klart.

FAQ (Vanliga frågor)

Q1. Hur återställer jag min Powerline-adapter?

A1. Tryck och håll in Pair när powerline-adaptern är ansluten till nätuttaget tills strömlampan slocknar och tänds igen.

A2. Använd tpPLC för att återställa Powerline-adaptern.

Svenska

Q2. Hur felsöka om det inte finns Internet-anslutning i mitt powerline nätverk?

A1. Se till att alla powerline-enheter finns på samma krets.

A2. Se till att alla Powerline-lysdioder hyser. Om inte, para ihop din adaptrar och extenders igen.

A3. Kontrollera att alla kablar och kort är ordentligt anslutna.

A4. Kontrollera om du har en Internet-anslutning genom att ansluta datorn direkt till modemet eller routern.

A5. Kontrollera att datorns IP-adress i samma segment som routerns.

Q3. Vad kan jag göra om ett framgångsrikt-parad powerline-enhet inte kopplas in efter den har flyttats till en ny plats?

A1. Prova ett annat vägguttag och se till att den är på samma krets.

A2. Försök att para ihop den igen, och se till att Powerline-LED är på.

A3. Kontrollera att eventuella störningar, som till exempel en tvättmaskin, luftkonditionering eller andra hushållsapparater som kan vara alltför nära en Powerline-enhet. Anslut apparaten till den inbyggda eluttaget (om Powerline-enheten har ett) för att ta bort elektriskt brus.

Mer avancerade konfigurationer, t.ex. uppgradering och QoS-konfiguration, kan nås via tpPLC Utility. Du kan installera tpPLC från TP-Link officiella webbplats.

Plug and Play

1. Koble en adapter til en LAN-port på ruteren med en Ethernet-kabel.
2. Koble den andre adapteren til stikkontakten på samme elektriske krets.
3. Vent til LED-lyset for Powerline ⏻ på hvilken som helst adapter slås på.
4. Koble datamaskinen til adapteren med en Ethernet-kabel.
5. God fornøyelse!

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/30/EU, 2014/35/EU, 2009/125/EG och 2011/65/EU.

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på http://www.tp-link.com/en/ce.

Norsk

TP-Link erklærer herved at denne enheten er i samsvar med de nødvendige kravene og andre relevante bestemmelser fra direktivene 2014/30/EU, 2014/35/EU, 2009/125/EC og 2011/65/EU.

• Håll enheten borta från vatten, eld, fukt eller varma miljöer.
• Försök inte att montera isär, reparera eller modifiera enheten.
• Eluttaget måste installeras nära utrustningen och vara lättillgänglig.
• Grenuttag kan anslutas till passthrough-enheters integrerade eluttag, men stapla inte enheter av samma eller annan typ vid normalt bruk.
• Anslut powerline-enheter direkt i vägganslutna eluttag, inte i förgreningskontakter.

Läs och följ ovanstående säkerhetsinformation när du använder enheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten. Använd den här produkten med omsorg och på eget ansvar.

TP-Link tre års begränsad produktgaranti

Enbart för produkter av märket TP-Link.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer under en period på TRE ÅR från det ursprungliga inköpsdatumet för slutanvändaren.
