TL-PA4010 KIT - Powerline-Adapter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Powerline-Adapter (HomePlug AV)
Modell	TL-PA4010 KIT
Marke	TP-Link
Datenrate	Bis zu 500 Mbit/s
Anschlüsse	1x Gigabit-Ethernet (10/100/1000)
Reichweite	Bis zu 300 m über die Stromleitung
Verschlüsselung	128-Bit AES
Plug-and-Play	Ja
Kompatibilität	Alle HomePlug AV-kompatiblen Geräte
Abmessungen (jeweils)	93 x 56 x 31 mm
Gewicht (jeweils)	130 g
Stromverbrauch	ca. 2,5 W (Leerlauf) / 3,8 W (Betrieb)
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-40 °C bis 70 °C
Luftfeuchtigkeit (Betrieb)	10 % bis 90 % (nicht kondensierend)
Stromversorgung	100-240 V AC, 50/60 Hz
Lieferumfang	2 x Powerline-Adapter, 2 x Ethernet-Kabel, Kurzanleitung
Besonderheiten	Energiesparmodus, automatische Verbindung
Garantie	2 Jahre

Häufig gestellte Fragen - TL-PA4010 KIT TP-LINK

Wie richte ich das TP-Link TL-PA4010 KIT ein?

Stecken Sie einen Adapter in eine Steckdose in der Nähe Ihres Routers und verbinden Sie ihn mit einem Ethernet-Kabel. Stecken Sie den zweiten Adapter in eine Steckdose im gewünschten Raum und verbinden Sie Ihr Gerät. Die Adapter koppeln automatisch.

Warum leuchtet die Power-LED nicht?

Überprüfen Sie, ob der Adapter richtig in der Steckdose sitzt und die Steckdose Strom führt. Versuchen Sie eine andere Steckdose. Falls das Problem bestehen bleibt, könnte ein Defekt vorliegen.

Kann ich das Kit mit anderen TP-Link Powerline-Adaptern kombinieren?

Ja, das TL-PA4010 KIT ist kompatibel mit allen HomePlug AV-kompatiblen Powerline-Adaptern von TP-Link und anderen Herstellern.

Wie kann ich die Verbindungssicherheit verbessern?

Drücken Sie die Pairing-Taste an beiden Adaptern innerhalb von 2 Minuten, um eine sichere AES-128-Bit-Verschlüsselung einzurichten.

Was bedeutet die blinkende Ethernet-LED?

Die Ethernet-LED blinkt bei Datenübertragung. Ein dauerhaftes Leuchten zeigt eine aktive Verbindung an, kein Leuchten bedeutet keine Ethernet-Verbindung.

Kann ich mehrere Adapter im selben Stromnetz verwenden?

Ja, Sie können bis zu 16 HomePlug AV-Adapter in einem Netzwerk betreiben. Achten Sie darauf, dass alle gepairt sind.

Wie setze ich einen Adapter zurück?

Halten Sie die Pairing-Taste für etwa 10 Sekunden gedrückt, bis die Power-LED schnell blinkt. Der Adapter wird auf Werkseinstellungen zurückgesetzt.

Beeinflusst der Adapter den Stromverbrauch?

Der Adapter verbraucht im Betrieb ca. 3,8 Watt und im Energiesparmodus unter 0,5 Watt. Das ist sehr gering.

Kann ich den Adapter in einer Steckdosenleiste verwenden?

Es wird empfohlen, den Adapter direkt in eine Wandsteckdose zu stecken. Steckdosenleisten können die Signalqualität beeinträchtigen.

Wie erreiche ich die maximale Geschwindigkeit?

Stecken Sie beide Adapter in dieselbe Stromkreisschleife und vermeiden Sie Störquellen wie Elektromotoren. Vermeiden Sie auch Steckdosenleisten und Verlängerungskabel.

BEDIENUNGSANLEITUNG TL-PA4010 KIT TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

1. Verbinden Sie einen Adapter mittels eines Ethernetkabels mit einem LAN-Port Ihres Routers.
2. Stecken Sie den anderen Adapter in eine Wandsteckdose, die idealerweise dem selben Stromkreis angehört.
3. Warten Sie, bis die Powerline-LEDs aller Adapter leuchten.
4. Verbinden Sie Ihren Computer mittels eines Ethernetkabels mit dem anderen Adapter.
5. Fertig!

Weitere zurückgesetzte Adapter oder Extender anschließen: Einfach in eine Wandsteckdose des selben Stromkreises stecken und fertig.

Deutsch

Vorsicht

• Stecken Sie Powerlineadapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

Absichern Ihres Powerlinenetzes mittels der Pair-Taste

Hlnwels: Wir empfehlen, die Adapter beim Pairing räumlich nahe beieinander zu betreiben.

Einrichten eines sicheren Netzes:

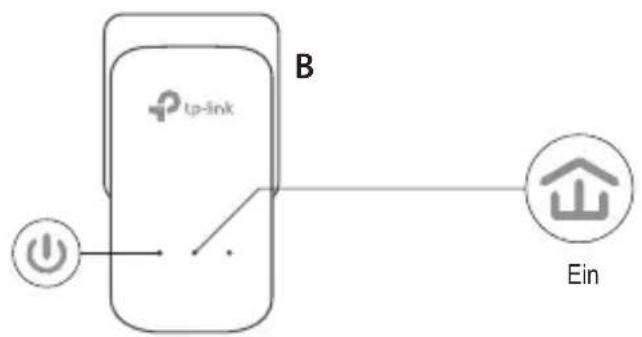

1 Drücken Sie am Adapter A für 1 Sekunde die Palr-Taste.

2 Drücken Sie innerhalb von 2 Minuten am Adapter B für 1 Sekunde die Pair-Taste. 3 Fertig.

Haben Sie mehr als 2 Powerlinegeräte, wiederholen Sie die untenstehenden Schritte für jedes weitere Gerät:

1 Drücken Sie an einem Adapter, der bereits dem abgesicherten Netz angehört, für 1 Sekunde die Pair-Taste.

2 Drücken Sie innerhalb von 2 Minuten am neuen Adapter für 1 Sekunde die Pair-Taste.

3 Fertig.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich meinen Powerlineadapter zurück?

A1. Drücken Sie, während der Powerlineadapter läuft, die Pair-Taste, bis die Power-LED aus- und angeht.
A2. Verwenden Sie zum Zurücksetzen des Powerlineadapters das tpPLC-Utility.

Deutsch

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?

A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Stellen Sie sicher, dass überall die Powerline-LEDs leuchten. Tun sie dies nicht, wiederholen Sie bitte den Pairing-Vorgang.
A3. Stellen Sie sicher, dass sämtliche Kabel richtig angeschlossen sind.
A4. Überprüfen Sie, ob Sie direkt an Ihrem Modem bzw. Router eine Internetverbindung haben.
A5. Vergewissern Sie sich, dass die IP-Adresse Ihres Computers und die Ihres Routers sich im gleichen Adressbereich befinden.
F3. Was kann ich tun, wenn ein gepairter Powerlineadapter sich an einem anderen Ort nicht mit meinem Powerlinenetz verbindet?

A1. Versuchen Sie es mit einer anderen Steckdose und stellen Sie sicher, dass diese sich im selben elektrischen Stromkreis befindet.

A2. Wiederholen Sie bitte den Pairing-Vorgang und stellen Sie sicher, dass die Powerline-LED leuchtet.

A3. Überprüfen Sie, ob Geräte wie Waschmaschine, Klimagerät oder andere Haushaltsgeräte zu nah an den Powerlineadaptern betrieben werden. Verbinden Sie die fraglichen Geräte mit der Frontsteckdose eines Powerlineadapters, damit diese die Störungen filtert.

Erweiterte Konfigurationsaufgaben, wie Firmware-Upgrade und QoS-Konfiguration, können Sie mittels des tpPLC-Tools erledigen. Das tpPLC-Tool erhalten Sie auf TP-Links offizieller Webpräsenz.

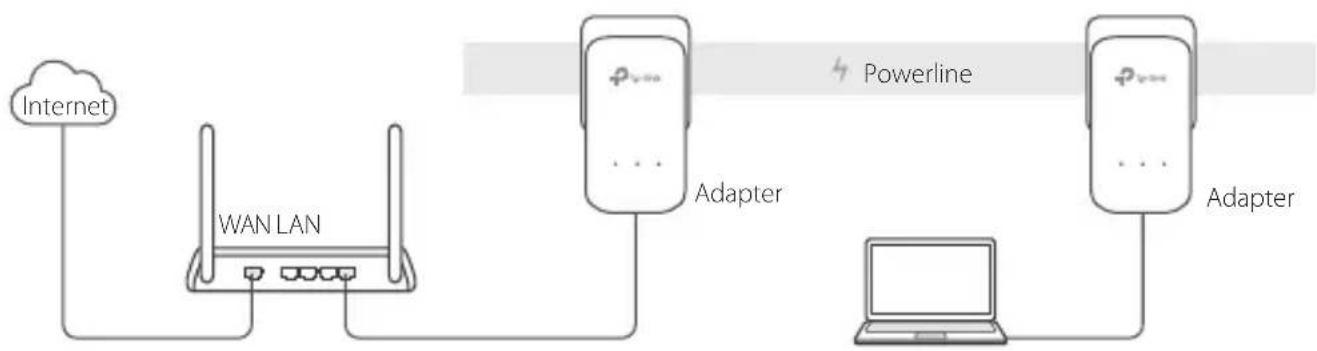

Plug and Play

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
  • Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
• Hat Ihr Gerät eine Frontsteckdose, können Sie an dieses eine Mehrfachsteckdose anschließen, aber Ihre Geräte dürfen nicht anderweitig hintereinander gesteckt werden.
• Stecken Sie Ihre Powerlineadapter direkt in Ihre Wandsteckdosen statt in Mehrfachsteckdosen.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE

GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
