TL-PA4030KIT - Powerline-Adapter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Powerline-Adapter (dLAN)
Marke	TP-Link
Modell	TL-PA4030KIT
Abmessungen (ca.)	10 x 6 x 4 cm
Gewicht (ca.)	200 g pro Adapter
Stromversorgung	Netzsteckdose 230 V, 50 Hz
Stromverbrauch	~5 W (Standby) / ~10 W (aktiv)
Maximale Datenrate	500 Mbit/s
dLAN-Standard	HomePlug AV
Netzwerksicherheit	128-Bit-AES-Verschlüsselung über Pair-Taste
Schnittstelle(n)	1x Ethernet 10/100/1000 Mbit/s
Durchgangssteckdose	Ja (integrierte Buchse)
Hauptfunktionen	Plug-and-Play, sichere Kopplung, Netzwerkerweiterung über die Stromleitung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht an eine Steckdosenleiste anschließen, direkt eine Wandsteckdose verwenden. Von Wasser und Wärme fernhalten.
Ersatzteile und Reparierbarkeit	Nicht zerlegbar. Keine Ersatzteile verfügbar. Bei Störungen den Kundendienst kontaktieren.
Garantie	3 Jahre (eingeschränkt, Hersteller)
Lieferumfang	2 Powerline-Adapter, 2 RJ45-Ethernetkabel, Kurzanleitung
Empfohlene Anzahl von Adaptern	Bis zu 16 Adapter im selben Netzwerk
Verwaltungssoftware	tpPLC-Dienstprogramm (kostenloser Download von der TP-Link-Website)
Betriebstemperatur	0 °C bis 40 °C

Häufig gestellte Fragen - TL-PA4030KIT TP-LINK

Wie installiere ich meinen TP-Link TL-PA4030KIT Powerline-Adapter?

Schließen Sie einen Adapter per Ethernet-Kabel an Ihren Router an und stecken Sie den zweiten Adapter in eine Wandsteckdose desselben Stromkreises. Warten Sie, bis die Powerline-LEDs leuchten, und verbinden Sie dann Ihr Gerät per Ethernet-Kabel mit dem Adapter.

Warum leuchtet meine Powerline-LED nicht?

Stellen Sie sicher, dass beide Adapter an Steckdosen desselben Stromkreises angeschlossen sind. Vermeiden Sie Steckdosenleisten und Überspannungsschutzgeräte. Wenn das Problem weiterhin besteht, versuchen Sie, die Adapter durch Drücken der Pair-Taste neu zu koppeln.

Wie sichere ich mein Powerline-Netzwerk?

Verwenden Sie die Pair-Taste: Drücken Sie die Taste eines Adapters 1 Sekunde lang und innerhalb von 2 Minuten die Taste des anderen Adapters. Das Netzwerk wird mit 128-Bit-AES verschlüsselt.

Kann ich einen dritten Powerline-Adapter zu meinem bestehenden Netzwerk hinzufügen?

Ja. Drücken Sie die Pair-Taste eines bereits gekoppelten Adapters 1 Sekunde lang und innerhalb von 2 Minuten die Taste des neuen Adapters. Er wird dem gesicherten Netzwerk automatisch beitreten.

Wie setze ich meinen Powerline-Adapter auf die Werkseinstellungen zurück?

Halten Sie die Pair-Taste etwa 10 Sekunden lang gedrückt, bis die Betriebs-LED kurz erlischt. Lassen Sie die Taste los, der Adapter startet neu.

Was kann ich tun, wenn ich über Powerline keinen Internetzugang habe?

Stellen Sie sicher, dass die Powerline-LEDs leuchten, die Ethernet-Kabel richtig angeschlossen sind und Ihr Computer eine IP-Adresse vom Router erhält. Testen Sie auch eine direkte Verbindung zum Router, um zu bestätigen, dass der Internetzugang funktioniert.

Funktionieren die Powerline-Adapter im ganzen Haus?

Sie funktionieren im selben Stromkreis. Die Leistung kann bei großer Entfernung oder Störungen durch Haushaltsgeräte abnehmen. Schließen Sie sie vorzugsweise direkt an Wandsteckdosen an.

Wie kann ich elektrische Störungen reduzieren?

Schließen Sie das störende Gerät (Föhn, Klimaanlage) an die Durchgangssteckdose des Powerline-Adapters an. Dies filtert Störungen und verbessert die Signalqualität.

Kann ich eine Steckdosenleiste mit dem Powerline-Adapter verwenden?

Es wird nicht empfohlen, den Adapter an eine Steckdosenleiste anzuschließen. Verwenden Sie stattdessen die Durchgangssteckdose des Adapters, um bei Bedarf eine Steckdosenleiste anzuschließen, aber stecken Sie den Adapter direkt in eine Wandsteckdose.

Wo kann ich die tpPLC-Software herunterladen?

Sie können das tpPLC-Dienstprogramm kostenlos von der offiziellen TP-Link-Website (www.tp-link.com) herunterladen. Es ermöglicht erweiterte Einstellungen wie QoS und Firmware-Updates.

BEDIENUNGSANLEITUNG TL-PA4030KIT TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

1. Verbinden Sie einen Adapter mittels eines Ethernetkabels mit einem LAN-Port Ihres Routers.
2. Stecken Sie den anderen Adapter in eine Wandsteckdose, die idealerweise dem selben Stromkreis angehört.
3. Warten Sie, bis die Powerline-LEDs aller Adapter leuchten.
4. Verbinden Sie Ihren Computer mittels eines Ethernetkabels mit dem anderen Adapter.
5. Fertig!

Weitere zurückgesetzte Adapter oder Extender anschließen: Einfach in eine Wandsteckdose des selben Stromkreises stecken und fertig.

Deutsch

Vorsicht

• Stecken Sie Powerlineadapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

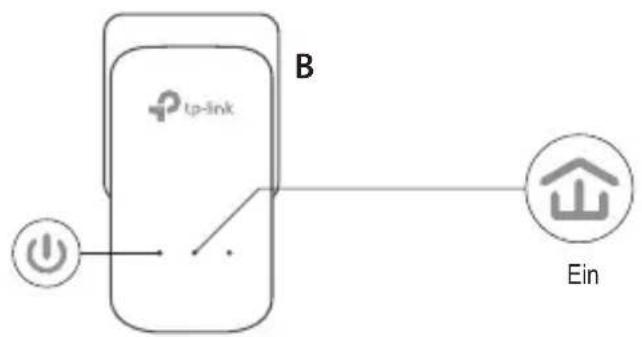

Absichern Ihres Powerlinenetzes mittels der Pair-Taste

Hlnwels: Wir empfehlen, die Adapter beim Pairing räumlich nahe beieinander zu betreiben.

Einrichten eines sicheren Netzes:

1 Drücken Sie am Adapter A für 1 Sekunde die Palr-Taste.

2 Drücken Sie innerhalb von 2 Minuten am Adapter B für 1 Sekunde die Pair-Taste. 3 Fertig.

Haben Sie mehr als 2 Powerlinegeräte, wiederholen Sie die untenstehenden Schritte für jedes weitere Gerät:

1 Drücken Sie an einem Adapter, der bereits dem abgesicherten Netz angehört, für 1 Sekunde die Pair-Taste.

2 Drücken Sie innerhalb von 2 Minuten am neuen Adapter für 1 Sekunde die Pair-Taste.

3 Fertig.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich meinen Powerlineadapter zurück?

A1. Drücken Sie, während der Powerlineadapter läuft, die Pair-Taste, bis die Power-LED aus- und angeht.
A2. Verwenden Sie zum Zurücksetzen des Powerlineadapters das tpPLC-Utility.

Deutsch

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?

A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Stellen Sie sicher, dass überall die Powerline-LEDs leuchten. Tun sie dies nicht, wiederholen Sie bitte den Pairing-Vorgang.
A3. Stellen Sie sicher, dass sämtliche Kabel richtig angeschlossen sind.
A4. Überprüfen Sie, ob Sie direkt an Ihrem Modem bzw. Router eine Internetverbindung haben.
A5. Vergewissern Sie sich, dass die IP-Adresse Ihres Computers und die Ihres Routers sich im gleichen Adressbereich befinden.
F3. Was kann ich tun, wenn ein gepairter Powerlineadapter sich an einem anderen Ort nicht mit meinem Powerlinenetz verbindet?

A1. Versuchen Sie es mit einer anderen Steckdose und stellen Sie sicher, dass diese sich im selben elektrischen Stromkreis befindet.

A2. Wiederholen Sie bitte den Pairing-Vorgang und stellen Sie sicher, dass die Powerline-LED leuchtet.

A3. Überprüfen Sie, ob Geräte wie Waschmaschine, Klimagerät oder andere Haushaltsgeräte zu nah an den Powerlineadaptern betrieben werden. Verbinden Sie die fraglichen Geräte mit der Frontsteckdose eines Powerlineadapters, damit diese die Störungen filtert.

Erweiterte Konfigurationsaufgaben, wie Firmware-Upgrade und QoS-Konfiguration, können Sie mittels des tpPLC-Tools erledigen. Das tpPLC-Tool erhalten Sie auf TP-Links offizieller Webpräsenz.

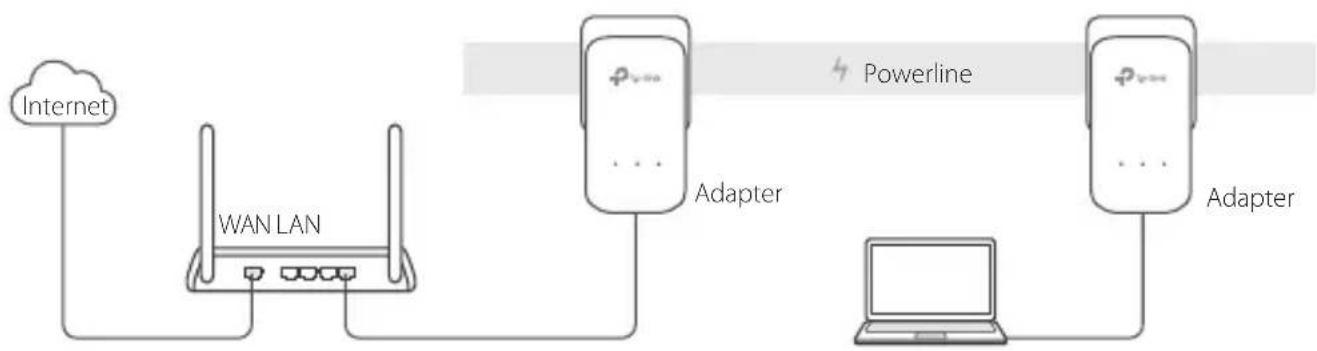

Plug and Play

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
  • Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
• Hat Ihr Gerät eine Frontsteckdose, können Sie an dieses eine Mehrfachsteckdose anschließen, aber Ihre Geräte dürfen nicht anderweitig hintereinander gesteckt werden.
• Stecken Sie Ihre Powerlineadapter direkt in Ihre Wandsteckdosen statt in Mehrfachsteckdosen.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE

GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
