Produkttyp	CPL-Netzwerkadapter
Marke	TP-Link
Modell	TL-PA4030T
Nenndatenrate	Bis zu 500 Mbit/s
CPL-Standard	HomePlug AV
Netzwerkschnittstelle	1 Ethernet-RJ-45-Port 10/100/1000 Mbit/s
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	Weniger als 5 W
Abmessungen	ca. 95 x 60 x 30 mm
Gewicht	ca. 150 g
LED-Anzeigen	Power, CPL, Ethernet
Konfigurationstaste	Pair
Sicherheit	AES-128-Bit-Verschlüsselung über Pair-Taste
Plug and Play	Ja
Kompatibilität	Alle HomePlug-AV-CPL-Adapter
Betriebssystem	Windows, Mac, Linux
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 %
Zertifikate	CE, RoHS
Garantie	3 Jahre
Wartung	Mit einem trockenen, weichen Tuch reinigen
Reparierbarkeit	Nicht vom Benutzer reparierbar; Firmware-Update über das tpPLC-Dienstprogramm

Häufig gestellte Fragen - TL-PA4030T TP-LINK

Wie setze ich meinen TP-Link TL-PA4030T CPL-Adapter zurück?

Halten Sie die Pair-Taste gedrückt, bis die Power-LED kurz erlischt. Sie können auch das tpPLC-Dienstprogramm verwenden, um den Adapter zurückzusetzen.

Was tun, wenn ich über mein CPL-Netzwerk keinen Internetzugang habe?

Stellen Sie sicher, dass alle Adapter im selben Stromkreis sind. Vergewissern Sie sich, dass die CPL-LEDs leuchten; falls nicht, koppeln Sie sie erneut. Überprüfen Sie alle physischen Verbindungen und stellen Sie sicher, dass Ihr Computer im gleichen Subnetz wie Ihr Router ist.

Warum verbinden sich meine CPL-Adapter nach dem Umzug nicht wieder?

Versuchen Sie, sie an andere Steckdosen im selben Stromkreis anzuschließen. Koppeln Sie sie erneut und stellen Sie sicher, dass die CPL-LED leuchtet. Halten Sie sie von leistungsstarken Haushaltsgeräten (Trockner, Klimaanlage) fern oder schließen Sie diese Geräte an die Durchgangssteckdose des Adapters an, falls vorhanden.

Wie sichere ich mein CPL-Netzwerk?

Verwenden Sie die Pair-Taste: Drücken Sie 1 Sekunde auf einen Adapter, dann innerhalb von 2 Minuten auf den anderen. Die Adapter bilden ein sicheres Netzwerk mit AES-128-Bit-Verschlüsselung.

Kann ich den Adapter an eine Steckdosenleiste anschließen?

Nein, schließen Sie den Adapter immer direkt an eine Wandsteckdose an. Wenn der Adapter eine Durchgangssteckdose hat, schließen Sie die Steckdosenleiste an diese Buchse an.

Wie füge ich einen neuen CPL-Adapter zu meinem bestehenden Netzwerk hinzu?

Drücken Sie 1 Sekunde auf die Pair-Taste eines bereits konfigurierten Adapters, dann innerhalb von 2 Minuten auf die Pair-Taste des neuen Adapters. Die CPL-LED leuchtet zur Bestätigung der Verbindung auf.

Was tun, wenn die CPL-LED nicht leuchtet?

Stellen Sie sicher, dass die Adapter im selben Stromkreis sind. Koppeln Sie sie erneut gemäß der Vorgehensweise mit der Pair-Taste. Wenn das Problem weiterhin besteht, versuchen Sie eine andere Steckdose.

Wie aktualisiere ich die Firmware des Adapters?

Laden Sie das tpPLC-Dienstprogramm von der TP-Link-Website herunter, installieren Sie es und verwenden Sie die Firmware-Update-Option. Stellen Sie sicher, dass der Adapter korrekt angeschlossen ist.

Ist der CPL-Adapter mit meinem Router kompatibel?

Ja, der Adapter ist mit jedem Router kompatibel, der einen Ethernet-Port hat. Schließen Sie ihn einfach über ein RJ-45-Kabel an den Router an.

Was ist die maximale Reichweite des CPL-Netzwerks?

Die Reichweite kann im selben Stromkreis bis zu 300 Meter betragen, kann aber je nach Verkabelungsqualität und Störungen variieren.

BEDIENUNGSANLEITUNG TL-PA4030T TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

1. Verbinden Sie einen Adapter mittels eines Ethernetkabels mit einem LAN-Port Ihres Routers.
2. Stecken Sie den anderen Adapter in eine Wandsteckdose, die idealerweise dem selben Stromkreis angehört.
3. Warten Sie, bis die Powerline-LEDs aller Adapter leuchten.
4. Verbinden Sie Ihren Computer mittels eines Ethernetkabels mit dem anderen Adapter.
5. Fertig!

Weitere zurückgesetzte Adapter oder Extender anschließen: Einfach in eine Wandsteckdose des selben Stromkreises stecken und fertig.

Deutsch

Vorsicht

• Stecken Sie Powerlineadapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

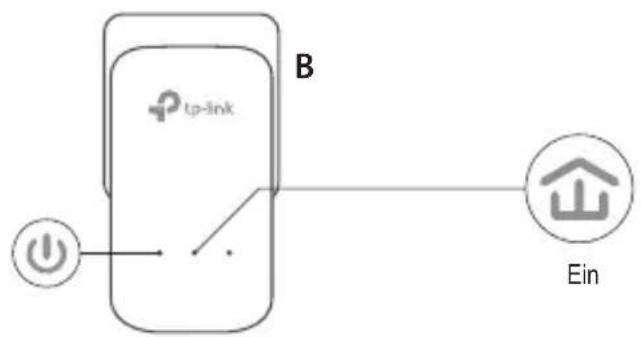

Absichern Ihres Powerlinenetzes mittels der Pair-Taste

Hlnwels: Wir empfehlen, die Adapter beim Pairing räumlich nahe beieinander zu betreiben.

Einrichten eines sicheren Netzes:

1 Drücken Sie am Adapter A für 1 Sekunde die Palr-Taste.

2 Drücken Sie innerhalb von 2 Minuten am Adapter B für 1 Sekunde die Pair-Taste. 3 Fertig.

Haben Sie mehr als 2 Powerlinegeräte, wiederholen Sie die untenstehenden Schritte für jedes weitere Gerät:

1 Drücken Sie an einem Adapter, der bereits dem abgesicherten Netz angehört, für 1 Sekunde die Pair-Taste.

2 Drücken Sie innerhalb von 2 Minuten am neuen Adapter für 1 Sekunde die Pair-Taste.

3 Fertig.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich meinen Powerlineadapter zurück?

A1. Drücken Sie, während der Powerlineadapter läuft, die Pair-Taste, bis die Power-LED aus- und angeht.
A2. Verwenden Sie zum Zurücksetzen des Powerlineadapters das tpPLC-Utility.

Deutsch

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?

A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Stellen Sie sicher, dass überall die Powerline-LEDs leuchten. Tun sie dies nicht, wiederholen Sie bitte den Pairing-Vorgang.
A3. Stellen Sie sicher, dass sämtliche Kabel richtig angeschlossen sind.
A4. Überprüfen Sie, ob Sie direkt an Ihrem Modem bzw. Router eine Internetverbindung haben.
A5. Vergewissern Sie sich, dass die IP-Adresse Ihres Computers und die Ihres Routers sich im gleichen Adressbereich befinden.
F3. Was kann ich tun, wenn ein gepairter Powerlineadapter sich an einem anderen Ort nicht mit meinem Powerlinenetz verbindet?

A1. Versuchen Sie es mit einer anderen Steckdose und stellen Sie sicher, dass diese sich im selben elektrischen Stromkreis befindet.

A2. Wiederholen Sie bitte den Pairing-Vorgang und stellen Sie sicher, dass die Powerline-LED leuchtet.

A3. Überprüfen Sie, ob Geräte wie Waschmaschine, Klimagerät oder andere Haushaltsgeräte zu nah an den Powerlineadaptern betrieben werden. Verbinden Sie die fraglichen Geräte mit der Frontsteckdose eines Powerlineadapters, damit diese die Störungen filtert.

Erweiterte Konfigurationsaufgaben, wie Firmware-Upgrade und QoS-Konfiguration, können Sie mittels des tpPLC-Tools erledigen. Das tpPLC-Tool erhalten Sie auf TP-Links offizieller Webpräsenz.

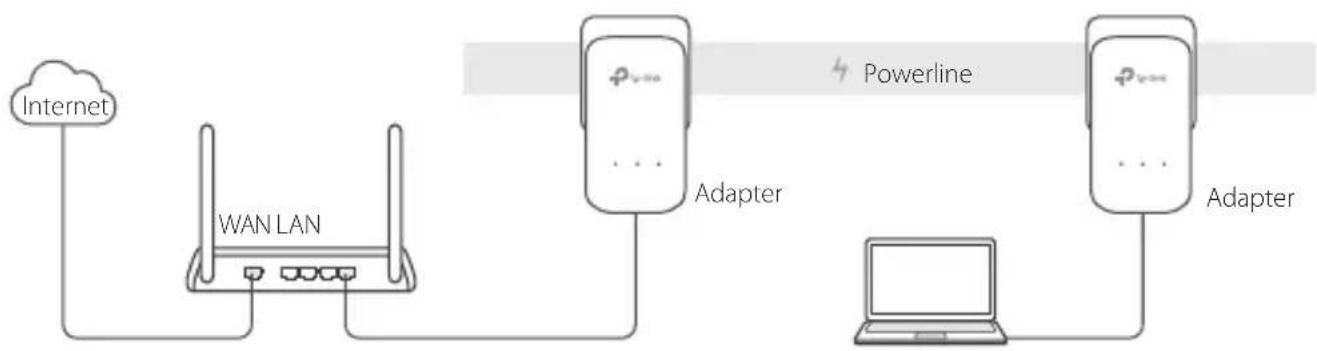

Plug and Play

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
  • Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
• Hat Ihr Gerät eine Frontsteckdose, können Sie an dieses eine Mehrfachsteckdose anschließen, aber Ihre Geräte dürfen nicht anderweitig hintereinander gesteckt werden.
• Stecken Sie Ihre Powerlineadapter direkt in Ihre Wandsteckdosen statt in Mehrfachsteckdosen.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE

GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
