Type de produit	Adaptateur réseau CPL (Powerline)
Marque	TP-Link
Modèle	TL-PA4030KIT
Dimensions (approx.)	10 x 6 x 4 cm
Poids (approx.)	200 g par adaptateur
Alimentation	Prise secteur 230 V, 50 Hz
Consommation électrique	~5 W (veille) / ~10 W (actif)
Débit maximal	500 Mbps
Norme CPL	HomePlug AV
Sécurité réseau	Chiffrement 128-bit AES via bouton Pair
Interface(s)	1 port Ethernet 10/100/1000 Mbps
Prise gigogne	Oui (prise femelle intégrée)
Fonctions principales	Plug and Play, appairage sécurisé, extension réseau par le courant électrique
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas brancher sur multiprise, utiliser directement une prise murale. Tenir à l'écart de l'eau et de la chaleur.
Pièces détachées et réparabilité	Non démontable. Aucune pièce détachée disponible. Contacter le SAV en cas de panne.
Garantie	3 ans (limitée, fabricant)
Contenu du kit	2 adaptateurs CPL, 2 câbles Ethernet RJ45, guide d'installation rapide
Nombre de prises recommandé	Jusqu'à 16 adaptateurs sur le même réseau
Logiciel de gestion	Utilitaire tpPLC (téléchargement gratuit sur site TP-Link)
Température de fonctionnement	0 °C à 40 °C

FOIRE AUX QUESTIONS - TL-PA4030KIT TP-LINK

Comment installer mon adaptateur CPL TP-Link TL-PA4030KIT ?

Branchez un adaptateur sur votre routeur via un câble Ethernet, puis branchez le second adaptateur sur une prise murale du même circuit électrique. Attendez que les DELs CPL s'allument, puis connectez votre appareil à l'adaptateur avec un câble Ethernet.

Pourquoi ma DEL CPL ne s'allume-t-elle pas ?

Vérifiez que les deux adaptateurs sont branchés sur des prises du même circuit électrique. Évitez les multiprises et les parasurtenseurs. Si le problème persiste, essayez de rappairer les adaptateurs en appuyant sur le bouton Pair.

Comment sécuriser mon réseau CPL ?

Utilisez le bouton Pair : appuyez 1 seconde sur le bouton d'un adaptateur, puis dans les 2 minutes sur l'autre adaptateur. Le réseau sera chiffré avec 128-bit AES.

Puis-je ajouter un troisième adaptateur CPL à mon réseau existant ?

Oui. Appuyez sur le bouton Pair d'un adaptateur déjà appairé pendant 1 seconde, puis dans les 2 minutes sur le nouvel adaptateur. Il rejoindra automatiquement le réseau sécurisé.

Comment réinitialiser mon adaptateur CPL aux paramètres d'usine ?

Maintenez enfoncé le bouton Pair pendant environ 10 secondes jusqu'à ce que la DEL d'alimentation s'éteigne brièvement. Relâchez le bouton, l'adaptateur redémarrera.

Que faire si je n'ai pas accès à Internet via le CPL ?

Vérifiez que les DELs CPL sont allumées, que les câbles Ethernet sont bien connectés, et que votre ordinateur reçoit une adresse IP du routeur. Testez aussi une connexion directe au routeur pour confirmer que l'accès Internet fonctionne.

Les adaptateurs CPL fonctionnent-ils dans toute la maison ?

Ils fonctionnent sur le même circuit électrique. Les performances peuvent diminuer en cas de distance importante ou d'interférences d'appareils électroménagers. Branchez de préférence sur des prises murales directes.

Comment réduire les interférences électriques ?

Branchez l'appareil perturbateur (séchoir, climatiseur) sur la prise gigogne de l'adaptateur CPL. Cela filtre les parasites et améliore la qualité du signal.

Puis-je utiliser une multiprise avec l'adaptateur CPL ?

Il est déconseillé de brancher l'adaptateur sur une multiprise. Utilisez plutôt la prise gigogne de l'adaptateur pour connecter une multiprise si nécessaire, mais branchez l'adaptateur directement sur une prise murale.

Où télécharger le logiciel tpPLC ?

Vous pouvez télécharger l'utilitaire tpPLC gratuitement depuis le site officiel de TP-Link (www.tp-link.com). Il permet des réglages avancés comme la QoS et les mises à jour du firmware.

MODE D'EMPLOI TL-PA4030KIT TP-LINK

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL ⏚ de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciez!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramètres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommandons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton Pair d'un des adaptateurs pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, répéter les étapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'adaptateur à ajouter au réseau pendant 1 seconde.

3 Terminé.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL ?

R1. L'adaptateur CPL étant branché à une prise électrique, maintenir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.

R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

Français

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL ?
R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.
R2. Assurez vous que toutes les DELs CPL 📁 sont allumées. Si ce n'est pas le cas réappairez adaptateurs et extenseurs.
R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez vous que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essayez de le réappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les éventuelles interférences, telles un séchoir, un climatiseur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise femelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique éventuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

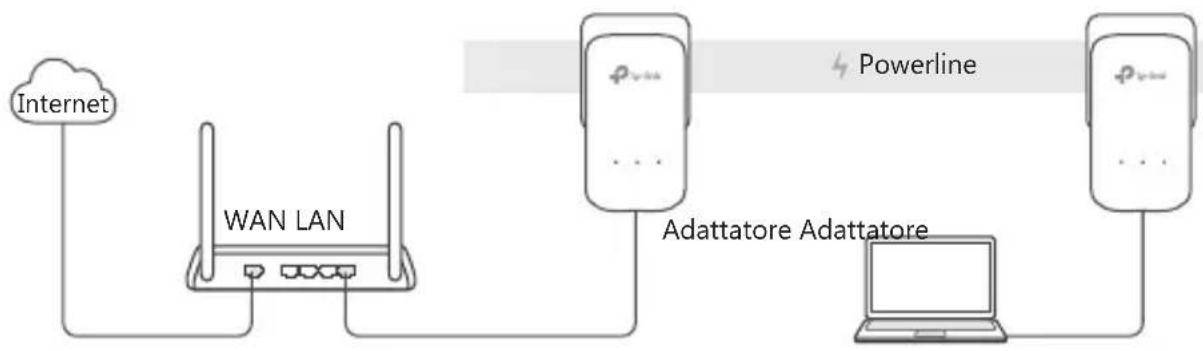

Plug and Play

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

- Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.

- Ne pas tenter de démonter, réparer ou modifier l'appareil.

- La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
