TL-WPA4226T KIT - Adaptateur réseau CPL TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit adaptateur CPL (Powerline) avec Wi-Fi
Modèle	TL-WPA4226T KIT (deux adaptateurs)
Dimensions (par adaptateur)	95 x 56 x 33 mm
Poids (par adaptateur)	Environ 200 g
Alimentation	100-240 V AC, 50/60 Hz
Norme CPL	HomePlug AV2, jusqu'à 600 Mbps
Wi-Fi	802.11 b/g/n (2,4 GHz), jusqu'à 300 Mbps
Ports Ethernet	1 port Gigabit par adaptateur
Prise électrique intégrée	Oui (pass-through) sur l'adaptateur principal
Bouton Pair	Oui, pour appairage sécurisé
Voyants LED	Alimentation, CPL, Ethernet, Wi-Fi
Sécurité	Cryptage AES 128 bits
Portée CPL	Jusqu'à 300 mètres sur le réseau électrique
Nombre de prises réseau	2 prises au total (une par adaptateur)
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Appareil non réparable par l'utilisateur.
Informations générales	Kit compatible avec tout adaptateur CPL HomePlug AV/AV2. Installation plug-and-play.

FOIRE AUX QUESTIONS - TL-WPA4226T KIT TP-LINK

Comment installer le kit CPL TL-WPA4226T ?

Branchez un adaptateur près de votre routeur et reliez-le via un câble Ethernet. Branchez le second adaptateur dans la pièce souhaitée. Appuyez sur le bouton Pair de chaque adaptateur pour les synchroniser. Le voyant CPL doit devenir vert.

Quelle est la portée maximum du CPL ?

La portée théorique est de 300 mètres sur le réseau électrique, mais elle dépend de la qualité du câblage et de la distance réelle. En pratique, comptez 100 à 200 mètres pour un débit optimal.

Puis-je utiliser le kit avec d'autres adaptateurs CPL ?

Oui, le kit est compatible avec tous les adaptateurs CPL conformes à la norme HomePlug AV ou AV2. Pour une performance optimale, utilisez des adaptateurs de la même marque.

Comment configurer le Wi-Fi de l'adaptateur principal ?

Connectez-vous à l'interface web via l'adresse IP de l'adaptateur (par défaut 192.168.1.1). Identifiez-vous avec 'admin' (mot de passe par défaut 'admin'). Dans l'onglet 'Wireless', définissez le SSID et le mot de passe. Redémarrez l'adaptateur.

Que faire si le voyant CPL clignote ou est éteint ?

Vérifiez que les deux adaptateurs sont branchés sur des prises murales (pas de multiprise). Appuyez à nouveau sur le bouton Pair de chaque adaptateur. Si le problème persiste, réinitialisez les adaptateurs en maintenant le bouton Reset enfoncé 10 secondes.

Le débit est inférieur à celui attendu, que faire ?

Évitez de brancher les adaptateurs sur des multiprises ou des parasurtenseurs. Utilisez des prises murales directes. Éloignez les adaptateurs des appareils électriques générant des interférences (chargeurs, moteurs). Vérifiez que le câble Ethernet est en bon état.

Puis-je brancher l'adaptateur sur une prise avec un interrupteur ?

Non, il est déconseillé car l'interrupteur peut couper l'alimentation et interrompre la connexion. Branchez toujours sur une prise permanente.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Maintenez le bouton Reset enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez, l'adaptateur redémarrera avec les paramètres par défaut.

Le voyant Wi-Fi ne s'allume pas, pourquoi ?

Vérifiez que le Wi-Fi est activé dans l'interface de configuration. Appuyez brièvement sur le bouton Wi-Fi de l'adaptateur pour l'activer/désactiver. Si le voyant reste éteint, réinitialisez l'adaptateur.

Puis-je connecter un périphérique USB sur l'adaptateur ?

Non, ce modèle ne dispose pas de port USB. Seuls des ports Ethernet sont disponibles.

MODE D'EMPLOI TL-WPA4226T KIT TP-LINK

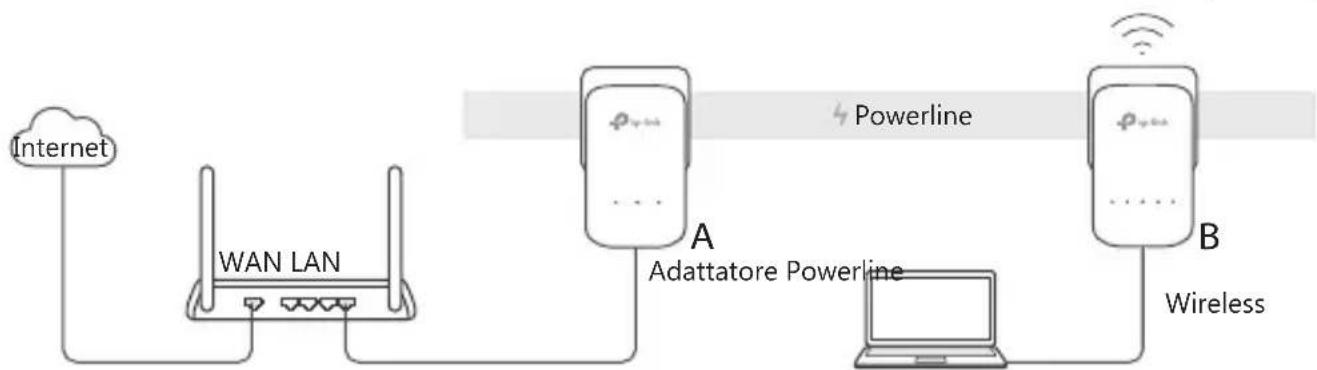

1. Connecter l'adaptateur à un port LAN du routeur à l'aide d'un cordon Ethernet.
2. Brancher les adaptateurs CPL à des prises électriques proches l'une de l'autre et reliées au même circuit électrique.
3. Appairer les adaptateurs CPL.

A. Appuyer sur le bouton Pair de l'adaptateur CPL pendant 1s. La DEL d'alimentation ⏻ se met à clignoter.

* Si la DEL d'alimentation ne clignote pas, appuyer à nouveau.

B. Dans les 2 minutes, appuyer sur le bouton Pair de l'extenseur CPL pendant 1 seconde. La DEL d'alimentation ⏻ se met à clignoter. Quand la DEL CPL ⏻ s'allume, c'est terminé.

Français

1. Repositionner l'extenseur CPL à un autre emplacement. Se connecter au réseau Wi-Fi dont le SSID et le mot de passe sont inscrits sur l'étiquette présente sur le produit.

* Une DEL CPL clignotante ou rouge indique une qualité de signal médiocre. Déplacer l'extenseur sur une autre prise.

1. Appréciez !

Astuces : Vous pouvez ajouter d'autres adaptateurs CPL au réseau CPL en appairant ces appareils.

Attention

- Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.

- Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Copier les paramètres Wi-Fi du routeur à l'extenseur

Si votre routeur supporte la technologie WPS, vous pouvez suivre les étapes suivantes pour copier automatiquement les paramètres Wi-Fi de votre routeur (SSID et mot de passe) vers l'extenseur CPL.

1. Brancher l'extenseur CPL à proximité de votre routeur. Appuyer sur le bouton WPS de votre routeur.
2. Dans les 2 minutes, appuyer sur le bouton Wi-Fi de l'extenseur durant 1 seconde.
3. Quand les DEL Wi-Fi 2.4GHz et 5GHz de l'extenseur clignotent rapidement pendant 3 secondes puis restent allumées, c'est terminé !

* Le Wi-Fi 5 GHz n'est pas disponible sur les produits mono bande. Pour les produits multi bandes, par défaut l'extenseur CPL copie simultanément les paramètres Wi-Fi 2.4 et 5GHz. S'il échoue à copier les deux, c'est sans doute que votre routeur ne peut cloner qu'une gamme de fréquences à la fois. Merci de vérifier le mode d'emploi de votre routeur pour obtenir de l'aide.

Remarque : Les paramètres Wi-Fi peuvent aussi être configurés via l'interface WEB de l'extenseur ou via l'application tpPLC. Vous pouvez télécharger l'app depuis l'Apple Store ou le Google Play store, ou plus simplement scanner le code QR.

FAQ (Questions Fréquentes)

Q1. Comment réinitiallalliser mon adaptateur CPL ?

R. Quand l'extenseur CPL est sous tension, maintenir appuyé son bouton Reset (à l'aide d'une pointe insérée dans la cavité dédiée) jusqu'à ce que toutes les DELs s'éteignent. Quand toutes les DELs s'éteignent puis s'allument à nouveau, la réinitialisation est achevée.

Q2, Comment dépanner l'absence d'accès à Internet vla mon réseau CPL ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Assurez vous que toutes les DEL CPL 📁 sont allumées. si ce n'est pas le cas, réappairez adaptateur et extenseur CPL.

R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.

R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.

Q3. Que faire si un extenseur CPL appalré avec succès ne se reconnecte pas au réseau CPL quand je le déplace ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Appairez le à nouveau avec un autre adaptateur ou extenseur, assurez vous que la DEL CPL est allumée avant de le déplacer ?

R3. Vérifiez toute source d'interférence, tel les séchoirs, les climatiseurs ou tout autre appareil domestique qui serait trop proche de l'un des adaptateurs ou extenseurs CPL.

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.
• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.
• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
