Marque	TP-Link
Modèle	TL-PA4010P KIT
Type de produit	Kit adaptateur réseau CPL (Powerline)
Débit maximal	600 Mbps (AV600)
Dimensions (par adaptateur)	Environ 6.8 x 4.2 x 2.2 cm
Poids (par adaptateur)	Environ 60 g
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	Inférieure à 3 W (veille), 5 W (actif)
Connectivité	1 port Ethernet RJ-45 10/100 Mbps par adaptateur
Bouton Pair	Pour sécuriser le réseau CPL et ajouter des adaptateurs
Prise gigogne	Oui, permet de brancher d'autres appareils
Indicateurs LED	Power, Powerline, Ethernet
Plage de température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Certifications	CE, RoHS
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas brancher sur une multiprise. Utiliser une prise murale directe. Tenir à l'écart de l'eau et de la chaleur.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, contacter le support TP-Link.
Garantie	3 ans limitée
Contenu du kit	2 adaptateurs CPL, 2 câbles Ethernet RJ-45, guide d'installation rapide

FOIRE AUX QUESTIONS - TL-PA4010P KIT TP-LINK

Comment installer mon kit CPL TP-Link TL-PA4010P ?

Branchez un adaptateur sur le routeur via un câble Ethernet, puis l'autre sur une prise murale du même circuit électrique. Attendez que les LED Powerline soient allumées, puis connectez votre appareil à l'adaptateur avec un câble Ethernet. C'est prêt !

Pourquoi ma LED Powerline ne s'allume-t-elle pas ?

Vérifiez que les deux adaptateurs sont branchés sur des prises du même circuit électrique. Si le problème persiste, appuyez sur le bouton Pair de chaque adaptateur pendant 1 seconde pour les réappairer.

Puis-je brancher l'adaptateur CPL sur une multiprise ?

Non, il est recommandé de brancher l'adaptateur directement sur une prise murale pour éviter les interférences et garantir la performance. Si votre adaptateur possède une prise gigogne, branchez la multiprise sur celle-ci.

Comment sécuriser mon réseau CPL ?

Utilisez le bouton Pair : appuyez 1 seconde sur le bouton d'un adaptateur, puis dans les 2 minutes appuyez 1 seconde sur l'autre. Le réseau est alors crypté automatiquement. Répétez pour ajouter d'autres adaptateurs.

Que faire si je perds l'accès à Internet après l'installation ?

Vérifiez que tous les adaptateurs sont sur le même circuit électrique, que les LED Powerline sont allumées, que les câbles Ethernet sont bien branchés, et que votre ordinateur reçoit une adresse IP correcte (même sous-réseau que le routeur).

Comment réinitialiser mon adaptateur CPL ?

Maintenez enfoncé le bouton Pair pendant environ 10 secondes jusqu'à ce que la LED Power s'éteigne puis se rallume. Vous pouvez aussi utiliser l'utilitaire tpPLC.

Puis-je utiliser plus de deux adaptateurs CPL ensemble ?

Oui, vous pouvez ajouter autant d'adaptateurs que nécessaire. Pour les ajouter à votre réseau existant, appuyez sur le bouton Pair d'un adaptateur déjà connecté, puis sur celui du nouvel adaptateur dans les 2 minutes.

Les adaptateurs CPL fonctionnent-ils dans toutes les pièces ?

Ils fonctionnent sur le même circuit électrique. Si vos prises sont sur des circuits différents (par exemple, étages séparés), le réseau CPL peut ne pas fonctionner. Testez différentes prises pour trouver la meilleure connexion.

Comment nettoyer mon adaptateur CPL ?

Débranchez l'adaptateur et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Que faire si un adaptateur CPL chauffe anormalement ?

Assurez-vous qu'il est bien ventilé et non obstrué. Si la chaleur persiste, débranchez-le et contactez le support TP-Link. Ne l'utilisez pas s'il semble endommagé.

MODE D'EMPLOI TL-PA4010P KIT TP-LINK

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL ⏚ de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciez!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramètres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommandons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton Pair d'un des adaptateurs pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, répéter les étapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'adaptateur à ajouter au réseau pendant 1 seconde.

3 Terminé.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL ?

R1. L'adaptateur CPL étant branché à une prise électrique, maintenir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.

R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

Français

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL ?
R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.
R2. Assurez vous que toutes les DELs CPL 📁 sont allumées. Si ce n'est pas le cas réappairez adaptateurs et extenseurs.
R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez vous que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essayez de le réappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les éventuelles interférences, telles un séchoir, un climatiseur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise femelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique éventuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

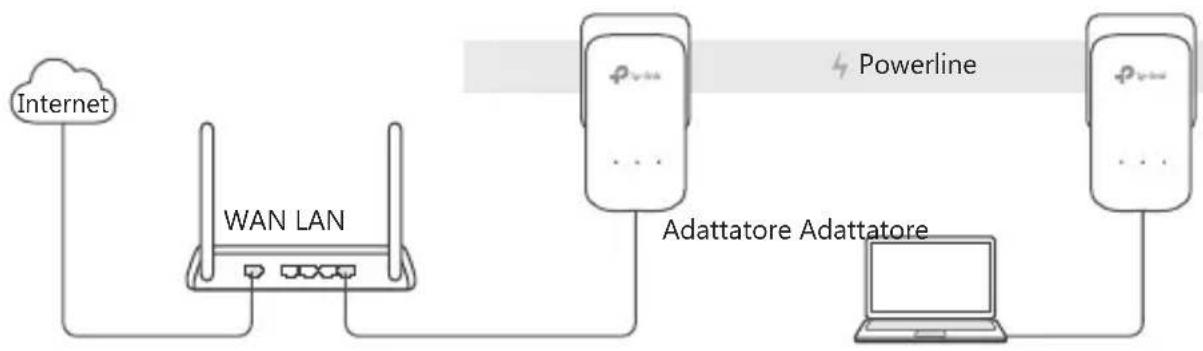

Plug and Play

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

- Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.

- Ne pas tenter de démonter, réparer ou modifier l'appareil.

- La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
