TL-WPA4221 KIT - Adaptateur réseau CPL TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit adaptateur réseau CPL (Powerline)
Modèle	TL-WPA4221 KIT
Marque	TP-Link
Dimensions (L x l x h)	95 x 56 x 35 mm (par adaptateur)
Poids	Environ 183 g par adaptateur
Alimentation	Prise secteur 100-240 V, 50/60 Hz
Consommation électrique	Moins de 3 W en veille
Standard CPL	HomePlug AV
Débit théorique	Jusqu'à 300 Mbps (couche physique)
Interface réseau	1 port Ethernet RJ-45 10/100 Mbps par adaptateur
Fonctions principales	Extension de réseau domestique via câble électrique, cryptage AES 128 bits, bouton Pair pour sécurisation
Portée	Jusqu'à 300 mètres sur circuit électrique intérieur
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec, éviter liquides
Sécurité	Cryptage AES 128 bits, bouton Pair pour associer les adaptateurs en toute sécurité
Pièces détachées et réparabilité	Non applicable, appareil non démontable. En cas de panne, remplacer l'adaptateur.
Contenu du kit	2 adaptateurs CPL, 2 câbles Ethernet RJ-45, guide d'installation rapide
Compatibilité	Compatible avec tous les adaptateurs CPL HomePlug AV

FOIRE AUX QUESTIONS - TL-WPA4221 KIT TP-LINK

Comment installer le kit TL-WPA4221 ?

Branchez chaque adaptateur sur une prise murale, reliez l'un au routeur via un câble Ethernet et l'autre à l'appareil souhaité. Appuyez sur le bouton Pair pour sécuriser la connexion.

Le voyant Powerline est éteint, que faire ?

Vérifiez que les deux adaptateurs sont branchés sur des prises murales et que le circuit électrique est sous tension. Si le voyant reste éteint, essayez de les brancher dans la même pièce pour tester.

Puis-je utiliser le CPL avec un compteur Linky ?

Oui, le CPL fonctionne avec les compteurs Linky. Le signal CPL se propage sur l'installation électrique intérieure indépendamment du compteur.

Comment sécuriser mon réseau CPL ?

Appuyez sur le bouton Pair de chaque adaptateur dans les 2 minutes pour établir une connexion cryptée AES 128 bits. Évitez d'utiliser le bouton Reset accidentellement.

Quel est le débit réel du CPL ?

Le débit réel dépend de la qualité du câblage électrique et de la distance. En conditions optimales, vous pouvez atteindre 100 à 200 Mbps en pratique.

Puis-je brancher une multiprise entre l'adaptateur et la prise murale ?

Il est déconseillé d'utiliser une multiprise car le filtre anti-parasite peut réduire les performances. Branchez directement l'adaptateur sur une prise murale.

Comment réinitialiser l'adaptateur ?

Maintenez le bouton Reset enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'adaptateur revient aux paramètres d'usine.

Le CPL fonctionne-t-il dans différentes pièces ?

Oui, à condition que les pièces soient sur le même circuit électrique et que la distance ne dépasse pas 300 mètres de câble.

Puis-je ajouter d'autres adaptateurs CPL TP-Link ?

Oui, vous pouvez ajouter d'autres adaptateurs compatibles HomePlug AV. Appuyez sur Pair sur un adaptateur existant puis sur le nouveau pour les associer.

Que faire si l'adaptateur chauffe ?

Une légère chaleur est normale. Si l'appareil devient très chaud, débranchez-le et vérifiez qu'il n'est pas obstrué. Évitez de le placer dans un endroit confiné.

MODE D'EMPLOI TL-WPA4221 KIT TP-LINK

1. Connecter l'adaptateur à un port LAN du routeur à l'aide d'un cordon Ethernet.
2. Brancher les adaptateurs CPL à des prises électriques proches l'une de l'autre et reliées au même circuit électrique.
3. Appairer les adaptateurs CPL.

A. Appuyer sur le bouton Pair de l'adaptateur CPL pendant 1s. La DEL d'alimentation ⏻ se met à clignoter.

* Si la DEL d'alimentation ne clignote pas, appuyer à nouveau.

B. Dans les 2 minutes, appuyer sur le bouton Pair de l'extenseur CPL pendant 1 seconde. La DEL d'alimentation ⏻ se met à clignoter. Quand la DEL CPL ⏻ s'allume, c'est terminé.

Français

1. Repositionner l'extenseur CPL à un autre emplacement. Se connecter au réseau Wi-Fi dont le SSID et le mot de passe sont inscrits sur l'étiquette présente sur le produit.

* Une DEL CPL clignotante ou rouge indique une qualité de signal médiocre. Déplacer l'extenseur sur une autre prise.

1. Appréciez !

Astuces : Vous pouvez ajouter d'autres adaptateurs CPL au réseau CPL en appairant ces appareils.

Attention

- Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.

- Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Copier les paramètres Wi-Fi du routeur à l'extenseur

Si votre routeur supporte la technologie WPS, vous pouvez suivre les étapes suivantes pour copier automatiquement les paramètres Wi-Fi de votre routeur (SSID et mot de passe) vers l'extenseur CPL.

1. Brancher l'extenseur CPL à proximité de votre routeur. Appuyer sur le bouton WPS de votre routeur.
2. Dans les 2 minutes, appuyer sur le bouton Wi-Fi de l'extenseur durant 1 seconde.
3. Quand les DEL Wi-Fi 2.4GHz et 5GHz de l'extenseur clignotent rapidement pendant 3 secondes puis restent allumées, c'est terminé !

* Le Wi-Fi 5 GHz n'est pas disponible sur les produits mono bande. Pour les produits multi bandes, par défaut l'extenseur CPL copie simultanément les paramètres Wi-Fi 2.4 et 5GHz. S'il échoue à copier les deux, c'est sans doute que votre routeur ne peut cloner qu'une gamme de fréquences à la fois. Merci de vérifier le mode d'emploi de votre routeur pour obtenir de l'aide.

Remarque : Les paramètres Wi-Fi peuvent aussi être configurés via l'interface WEB de l'extenseur ou via l'application tpPLC. Vous pouvez télécharger l'app depuis l'Apple Store ou le Google Play store, ou plus simplement scanner le code QR.

FAQ (Questions Fréquentes)

Q1. Comment réinitiallalliser mon adaptateur CPL ?

R. Quand l'extenseur CPL est sous tension, maintenir appuyé son bouton Reset (à l'aide d'une pointe insérée dans la cavité dédiée) jusqu'à ce que toutes les DELs s'éteignent. Quand toutes les DELs s'éteignent puis s'allument à nouveau, la réinitialisation est achevée.

Q2, Comment dépanner l'absence d'accès à Internet vla mon réseau CPL ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Assurez vous que toutes les DEL CPL 📁 sont allumées. si ce n'est pas le cas, réappairez adaptateur et extenseur CPL.

R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.

R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.

Q3. Que faire si un extenseur CPL appalré avec succès ne se reconnecte pas au réseau CPL quand je le déplace ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Appairez le à nouveau avec un autre adaptateur ou extenseur, assurez vous que la DEL CPL est allumée avant de le déplacer ?

R3. Vérifiez toute source d'interférence, tel les séchoirs, les climatiseurs ou tout autre appareil domestique qui serait trop proche de l'un des adaptateurs ou extenseurs CPL.

Italiano

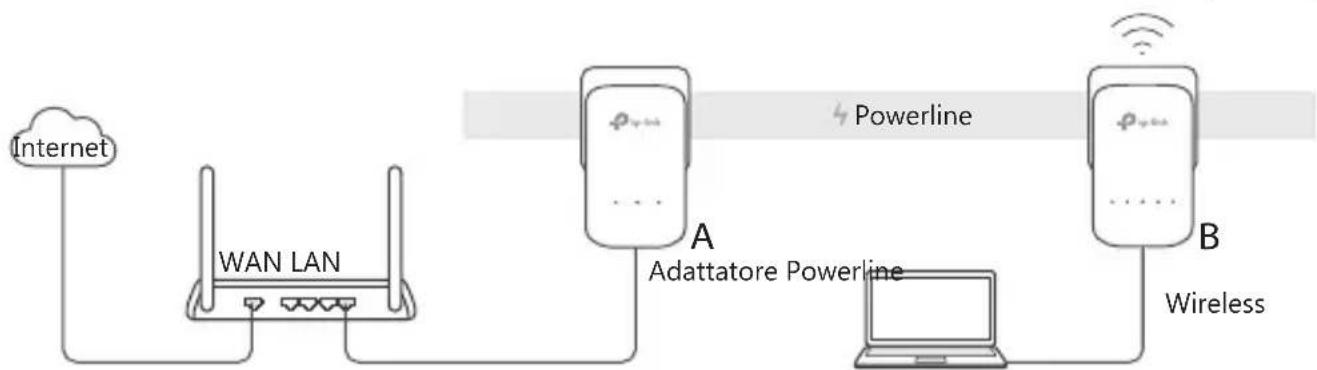


TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.
• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.
• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
