Tipo de produto	Kit adaptador de rede CPL (Powerline)
Modelo	TL-WPA4221 KIT
Marca	TP-Link
Dimensões (C x L x A)	95 x 56 x 35 mm (por adaptador)
Peso	Aproximadamente 183 g por adaptador
Alimentação	Tomada de rede 100-240 V, 50/60 Hz
Consumo elétrico	Menos de 3 W em espera
Padrão CPL	HomePlug AV
Taxa teórica	Até 300 Mbps (camada física)
Interface de rede	1 porta Ethernet RJ-45 10/100 Mbps por adaptador
Funções principais	Extensão de rede doméstica via cabo elétrico, criptografia AES 128 bits, botão Pair para segurança
Alcance	Até 300 metros em circuito elétrico interno
Manutenção e limpeza	Desligar antes de limpar, usar um pano seco, evitar líquidos
Segurança	Criptografia AES 128 bits, botão Pair para associar os adaptadores com segurança
Peças sobressalentes e reparabilidade	Não aplicável, aparelho não desmontável. Em caso de falha, substituir o adaptador.
Conteúdo do kit	2 adaptadores CPL, 2 cabos Ethernet RJ-45, guia de instalação rápida
Compatibilidade	Compatível com todos os adaptadores CPL HomePlug AV

Perguntas frequentes - TL-WPA4221 KIT TP-LINK

Como instalar o kit TL-WPA4221 ?

Conecte cada adaptador a uma tomada de parede, ligue um ao roteador através de um cabo Ethernet e o outro ao dispositivo desejado. Pressione o botão Pair para proteger a conexão.

O indicador Powerline está apagado, o que fazer ?

Verifique se os dois adaptadores estão conectados a tomadas de parede e se o circuito elétrico está energizado. Se o indicador permanecer apagado, tente conectá-los no mesmo cômodo para testar.

Posso usar o CPL com um medidor Linky ?

Sim, o CPL funciona com os medidores Linky. O sinal CPL se propaga na instalação elétrica interna independentemente do medidor.

Como proteger minha rede CPL ?

Pressione o botão Pair de cada adaptador dentro de 2 minutos para estabelecer uma conexão criptografada AES 128 bits. Evite usar o botão Reset acidentalmente.

Qual é a taxa real do CPL ?

A taxa real depende da qualidade da fiação elétrica e da distância. Em condições ideais, você pode atingir 100 a 200 Mbps na prática.

Posso conectar uma régua de tomadas entre o adaptador e a tomada de parede ?

Não é recomendado usar uma régua de tomadas, pois o filtro antiparasita pode reduzir o desempenho. Conecte o adaptador diretamente a uma tomada de parede.

Como redefinir o adaptador ?

Mantenha o botão Reset pressionado por cerca de 10 segundos até que os indicadores pisquem. O adaptador retorna às configurações de fábrica.

O CPL funciona em diferentes cômodos ?

Sim, desde que os cômodos estejam no mesmo circuito elétrico e a distância não ultrapasse 300 metros de cabo.

Posso adicionar outros adaptadores CPL TP-Link ?

Sim, você pode adicionar outros adaptadores compatíveis HomePlug AV. Pressione Pair em um adaptador existente e depois no novo para associá-los.

O que fazer se o adaptador aquecer ?

Um leve aquecimento é normal. Se o aparelho ficar muito quente, desconecte-o e verifique se não está obstruído. Evite colocá-lo em um local confinado.

MANUAL DE UTILIZADOR TL-WPA4221 KIT TP-LINK

NWS.TP-Link Portugal, Unipessoal, Lda. Avenida da Liberdade, n°245, 7°E, 1250-143 Lisboa, Portugal

TP-Link Technologies Co., Ltd.

1. Ligue o adaptador Powerline a uma porta LAN do seu Router utilizando um cabo Ethernet.
2. Ligue os dispositivos Powerline em tomadas elétricas, de preferência próximos uns dos outros, e no mesmo circuito elétrico.
3. Emparelhamento dos dispositivos Powerline.

A. Pressionar o botão Pair no adaptador Powerline durante 1 segundo. O LED Power ⏻ irá começar a piscar.

* Se o LED Power não começar a piscar, pressione novamente.

B. No intervalo de 2 minutos, pressione o botão Pair no extensor Powerline durante 1 segundo. O LED Power 📍 irá começar a piscar. Quando o LED do Powerline 🔒 acender, está concluído.

Português

1. Coloque o extensor powerline num novo local. Ligue-se ao Wi-Fi utilizando o SSID e password na etiqueta identificativa de produto.

* No Powerline um LED vermelho ou a piscar 📋 indica sinal fraco. Por favor, ligue o extensor Powerline noutra tomada elétrica.

1. Disfrute!

Dica: Poderá adicionar mais dispositivos Powerline à sua rede Powerline existente através do processo de emparelhamento.

Atenção

• Ligue os dispositivos Powerline diretamente em tomadas elétricas e não em extensões elétricas.
• Em dispositivos Powerline com tomada elétrica incluída, ligue as extensões elétricas diretamente na tomada elétrica do dispositivo Powerline.

Copiar definições Wi-Fi do Router para o Extensor

Se o seu router suporta WPS, poderá seguir os passos abaixo para copiar automaticamente as definições Wi-Fi do seu router (SSID e senha) para o extensor Powerline.

1. Ligue o extensor Powerline numa tomada elétrica próxima do seu router. Pressione o botão WPS no seu Router.

2. No período de 2 minutos, pressione o botão Wi-Fi no extensor durante 1 segundo.

3. Quando o LED Wi-Fi 2.4GHz e o LED Wi-Fi 5GHz piscarem durante 3 segundos e de seguida ficarem fixos, o processo fica concluído.

* A banda Wi-Fi 5GHz não está disponível em produtos de banda única (apenas 2.4GHz). No caso dos produtos Dual-Band (banda dupla), O extensor powerline copia por defeito ambas as definições Wi-Fi 2.4GHz e 5GHz em simultâneo. Se a cópia simultânea falhar, o seu router poderá apenas suportar a cópia das definições de uma banda de cada vez. Por favor consulte o manual do seu Router para mais informações.

Nota: As definições Wi-Fi também podem ser configuradas através da interface Web do Extensor Powerline ou através da App tpPLC. Poderá efetuar o download da App a partir da App Store ou em Google Play, ou simplesmente lendo o código QR.

Q1, Como posso repor as definições do meu Extensor Powerline?
R. Com o extensor ligado, pressione continuadamente o botão Reset (use um clip se for um buraco) até que todos os LED's apaguem. Assim que os LEDs acenderem novamente, o processo de reposição dos valores de fábrica fica concluído.
Q2, Como soluclonar os problemas caso não consiga obter ligação à Internet na sua rede powerline?
R1. Certifique-se que todos os adaptadores e extensores estão no mesmo circuito elétrico.
R2. Certifique-se que todos os LEDs Powerline estão ligados. Caso contrário, efetue novamente o emparelhamento dos seus adaptadores e extensores powerline.
R3. Certifique-se que todas as ligações de Hardware estão corretamente efetuadas.
R4. Verifique se tem ligação à internet ligando o seu computador diretamente ao seu modem ou router.
Q3. O que fazer no caso de um extensor previamente bem emparelhado não estabelecer a ligação após ter sido ligado noutra tomada elétrica?
R1. Garanta que todos os adaptadores powerline estão no mesmo circuito elétrico.
R2. Efetue novamente o processo de emparelhamento com a sua rede Powerline, e verifique se o LED Powerline fica ligado após concluir o processo.
R3. Verifique a possibilidade de existirem equipamentos eletrodomésticos que possam causar interferências no circuito elétrico onde estão os adaptadores Powerline, tais como máquinas de lavar, ares-condicionados ou outros equipamentos eletrónicos.

Suomi

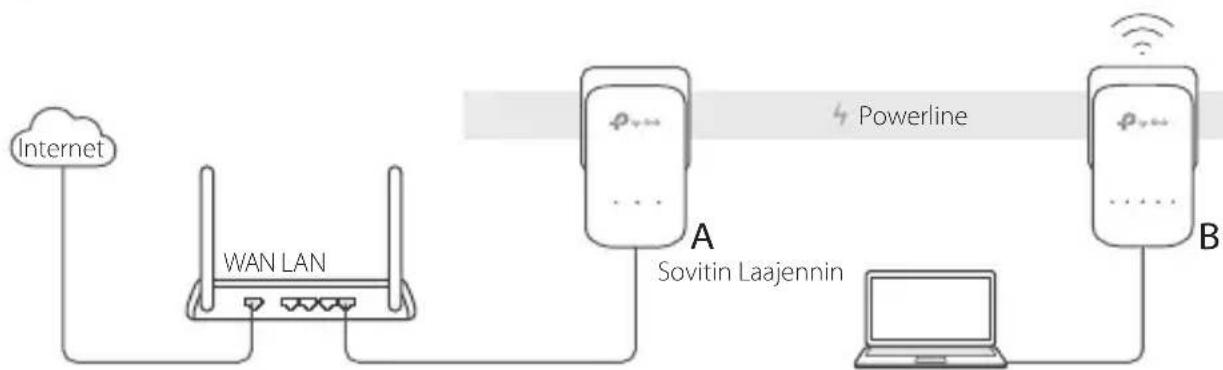


A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das diretivas 2014/53/UE, 2009/125/CE e 2011/65/UE.

A declaração original de conformidade UE pode ser encontrada em http://www.tp-link.com/en/ce.

Suomi

Informação de Segurança

- Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.

- Não tente abrir, reparar ou modificar o dispositivo.

- Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados.

- A tomada deve ser instalada perto do equipamento e estar acessível.

- Para dispositivos com tomadas de passagem de energia, estes devem ser ligados diretamente à tomada, posteriormente poderá ligar extensões de energia elétricas nos dispositivos. Dispositivos do mesmo tipo ou similares não devem ser aglomerados.

• Ligue os produtos Powerline diretamente nas tomadas de energia e não a extensões de energia.

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou

estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

Garantia Limitada de Produto TP-Link de 3 Anos

Apenas para Produtos da Marca TP-Link.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link garante o produto de hardware da marca TP-Link contido na embalagem original contra defeitos nos materiais e na construção, quando utilizado em condições normais e de acordo com as orientações da TP-Link, por um período de TRÊS ANOS a contar a partir da data de compra pelo utilizador final.
