TL-WPA4221 KIT - Powerline-sovitin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	CPL-verkkosovitinsarja (Powerline)
Malli	TL-WPA4221 KIT
Merkki	TP-Link
Mitat (P x L x K)	95 x 56 x 35 mm (per sovitin)
Paino	Noin 183 g per sovitin
Virtalähde	Verkkopistoke 100-240 V, 50/60 Hz
Virrankulutus	Alle 3 W valmiustilassa
CPL-standardi	HomePlug AV
Teoreettinen nopeus	Jopa 300 Mbps (fyysinen kerros)
Verkkoliitäntä	1 Ethernet RJ-45 10/100 Mbps -portti per sovitin
Tärkeimmät toiminnot	Kotiverkon laajennus sähköjohdon kautta, AES 128 -bittinen salaus, Pair-painike turvaamiseen
Kantama	Jopa 300 metriä sisäisessä sähköpiirissä
Huolto ja puhdistus	Irrota pistoke ennen puhdistusta, käytä kuivaa liinaa, vältä nesteitä
Turvallisuus	AES 128 -bittinen salaus, Pair-painike sovittimien turvalliseen yhdistämiseen
Varaosat ja korjattavuus	Ei sovellettavissa, laitetta ei voi purkaa. Vian sattuessa vaihda sovitin.
Sisältö	2 CPL-sovitinta, 2 Ethernet RJ-45 -kaapelia, pika-asennusopas
Yhteensopivuus	Yhteensopiva kaikkien HomePlug AV CPL -sovittimien kanssa

Usein kysytyt kysymykset - TL-WPA4221 KIT TP-LINK

Kuinka asentaa TL-WPA4221-sarja?

Kytke kumpikin sovitin seinäpistorasiaan, yhdistä toinen reitittimeen Ethernet-kaapelilla ja toinen haluttuun laitteeseen. Paina Pair-painiketta suojataksesi yhteys.

Powerline-merkkivalo on pois päältä, mitä tehdä?

Tarkista, että molemmat sovittimet on kytketty seinäpistorasioihin ja sähköpiiri on jännitteinen. Jos merkkivalo pysyy sammuneena, kokeile kytkeä ne samaan huoneeseen testataksesi.

Voinko käyttää CPL:ää Linky-mittarin kanssa?

Kyllä, CPL toimii Linky-mittarien kanssa. CPL-signaali leviää sisäisessä sähköasennuksessa mittarista riippumatta.

Kuinka suojata CPL-verkkoni?

Paina kummankin sovittimen Pair-painiketta 2 minuutin kuluessa salatun AES 128 -bittisen yhteyden muodostamiseksi. Vältä Reset-painikkeen vahingossa käyttöä.

Mikä on CPL:n todellinen nopeus?

Todellinen nopeus riippuu sähköjohdotuksen laadusta ja etäisyydestä. Optimaalisissa olosuhteissa voit saavuttaa käytännössä 100–200 Mbps.

Voinko kytkeä jatkojalustan sovittimen ja seinäpistorasian väliin?

Jatkojalustan käyttöä ei suositella, koska häiriösuodatin voi heikentää suorituskykyä. Kytke sovitin suoraan seinäpistorasiaan.

Kuinka palauttaa sovittimen tehdasasetukset?

Pidä Reset-painiketta painettuna noin 10 sekuntia, kunnes merkkivalot vilkkuvat. Sovitin palautuu tehdasasetuksiin.

Toimiiko CPL eri huoneissa?

Kyllä, edellyttäen, että huoneet ovat samassa sähköpiirissä ja etäisyys ei ylitä 300 metriä kaapelia.

Voinko lisätä muita TP-Link CPL -sovittimia?

Kyllä, voit lisätä muita HomePlug AV -yhteensopivia sovittimia. Paina Pair-painiketta olemassa olevassa sovittimessa ja sitten uudessa yhdistääksesi ne.

Mitä tehdä, jos sovitin kuumenee?

Lievä lämpö on normaalia. Jos laite tulee erittäin kuumaksi, irrota se ja tarkista, ettei se ole tukossa. Vältä sijoittamasta sitä suljettuun tilaan.

KÄYTTÖOHJE TL-WPA4221 KIT TP-LINK

1. Kytke Powerline sovitin reitittimen LAN-porttiin Ethernet-kaapelilla.
2. Kytke Powerline-laitteet pistorasioihin lähelle toisiaan ja samaan piiriin.
3. Muodosta laitepari Powerline-laitteiden välille.

A. Paina Powerline-sovittimen Pair-painiketta 1 sekunti. Virran merkkivalo ⏻ alkaa vilkkua.

* Jos virran merkkivalo ei vilku, paina sitä uudelleen.

B. Paina 2 minuutin sisällä Powerline-laajentimen Pair-painiketta 1 sekunti. Virran merkkivalo 🏠 alkaa vilkkua. Se on valmis, kun Powerline LED syttyy.

1. Siirrä Powerline laajennin uuteen paikkaan. Yhdistä se Wi-Fi-verkkoon tuotteen etiketistä

Suomi

löytyvällä SSID:llä ja salasanalla.

* Vilkkuva tai punainen Powerline LED ilmoittaa heikosta signaalista. Siirrä laajennin toiseen paikkaan.

1. Nauti laitteesi käytöstä!

Vinkkejä: Voit lisätä Powerline-laitteita olemassa olevaan Powerline-verkkoon muodostamalla niille laiteparin.

Huomio

• Kytke Powerline-laitteet suoraan pistorasiaan ilman jatkojohtoa.
• Jos Powerline-laitteet ovat läpilaskevia, kytke jatkojohdot Powerline-laitteen integroituun pistorasiaan.

Kopioi reitittimen Wi-Fi-asetukset laajentimeen

Jos reititin tukee WPS:ää, voit kopioida reitittimen Wi-Fi-asetukset (SSID ja salasana) automaattisesti Powerline-laajentimeen seuraavasti.

1. Kytke Powerline-laajennin lähelle reititintä. Paina reitittimen WPS-painiketta.
2. Paina 2 minuutin sisällä laajentimen Wi-Fi-painiketta 1 sekunti.
3. Kun laajentimen 2,4 GHz:n Wi-Fi-merkkivalo ja 5 GHz:n Wi-Fi-merkkivalo vilkkuvat nopeasti 3 sekuntia ja palavat sitten tasaisesti, kaikki on valmista!

* 5 GHz Wi-Fi-yhteys ei ole saatavilla yhden taajuuden tuotteisiin. Usean taajuuden tuotteissa Powerline-laajennin kopioi oletuksena sekä 2,4 GHz:n että 5 GHz:n langattoman verkon asetukset samanaikaisesti. Jos molempien kopointi ei onnistu, voi olla että reititin pystyy kloonaamaan vain yhden taajuusalueen kerrallaan. Tukea saa reitittimen käyttöoppaasta.

Huomautus: Langattoman verkon asetukset voidaan myös määrittää Powerline-laajentimen verkkoliittymällä tai tpPLC-sovelluksella. Voit ladata sovelluksen App Storesta tai Google Playstä tai skannata QR-koodin.

FAQ (usein kysytyt kysymykset)

K1. Miten nollaan Powerline-laajentimen?

V. Kun laajennin on päällä, pidä Reset-painiketta painettuna (käytä neulaa, jos se on reikä), kunnes kaikki LED-valot sammuvat. Kun kaikki merkkivalot syttyvät uudelleen, laite on nollattu.

K2. Miten suoritan vianmäärityksen, jos Powerline-verkossa ei ole Internet-yhteyttä?

V1. Varmista, että kaikki sovittimet ja laajentimet ovat samassa sähköpiirissä.

V2. Varmista, että kaikki Powerline-merkkivalot 📁 palavat. Jos eivät pala, muodosta sovittimien ja laajentimien välille uudelleen laitepari.

V3. Varmista, että kaikki laiteliitännät on kytketty oikein ja tiukasti.

V4. Tarkista Internet-yhteys kytkemällä tietokone suoraan modeemiin tai reitittimeen.

K3. Mitä teen, jos laajennin, jonka parinmuodostus onnistui, ei enää muodosta yhteyttä, kun se on siirretty?

V1. Varmista, että kaikki Powerline-laitteet ovat samassa sähköpiirissä.

V2. Muodosta laitepari uudelleen toisen sovittimen tai laajentimen kanssa ja varmista, että Powerline-merkkivalo 🏠 palaa ennen sen siirtämistä.

V3. Tarkista häiriöt, kuten pesukoneet, ilmastointilaitteet ja muut laitteet, jotka saattavat olla liian lähellä jotain Powerline-sovitinta tai -laajenninta.

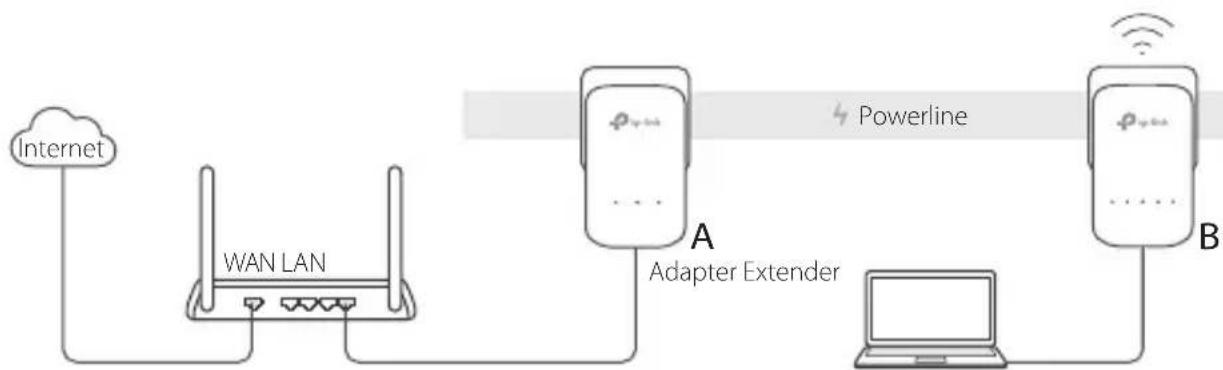


TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa http://www.tp-link.com/en/ce.

Nederlands

Turvallisuutta koskevat tiedot

- Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.

- Älä yritä purkaa, korjata tai muuntaa laitetta.

- Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita.

- Pistoke asennetaan laitteiden lähelle ja helposti saataville.

- Yhdistä jatkojohto Passthrough-laitteiden kohdalla laitteiden integroituihin sähköpistokkeisiin, mutta saman tai eri tyypin laitteita ei tule normikäytössä kasata yhteen.

- Kytke Powerline-laitteet suoraan seinäpistokkeisiin, ei jatkojohtoihin.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT

KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Link:in ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.
