Tipo di prodotto	Kit adattatore di rete Powerline (CPL)
Modello	TL-WPA4221 KIT
Marca	TP-Link
Dimensioni (L x P x H)	95 x 56 x 35 mm (per adattatore)
Peso	Circa 183 g per adattatore
Alimentazione	Presa di corrente 100-240 V, 50/60 Hz
Consumo energetico	Meno di 3 W in standby
Standard CPL	HomePlug AV
Velocità teorica	Fino a 300 Mbps (livello fisico)
Interfaccia di rete	1 porta Ethernet RJ-45 10/100 Mbps per adattatore
Funzioni principali	Estensione della rete domestica tramite cavo elettrico, crittografia AES a 128 bit, pulsante Pair per la sicurezza
Portata	Fino a 300 metri su circuito elettrico interno
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno asciutto, evitare liquidi
Sicurezza	Crittografia AES a 128 bit, pulsante Pair per associare gli adattatori in sicurezza
Pezzi di ricambio e riparabilità	Non applicabile, apparecchio non smontabile. In caso di guasto, sostituire l'adattatore.
Contenuto del kit	2 adattatori Powerline, 2 cavi Ethernet RJ-45, guida di installazione rapida
Compatibilità	Compatibile con tutti gli adattatori Powerline HomePlug AV

Domande frequenti - TL-WPA4221 KIT TP-LINK

Come installare il kit TL-WPA4221?

Collegare ciascun adattatore a una presa a muro, collegare uno al router tramite cavo Ethernet e l'altro al dispositivo desiderato. Premere il pulsante Pair per proteggere la connessione.

La spia Powerline è spenta, cosa fare?

Verificare che entrambi gli adattatori siano collegati a prese a muro e che il circuito elettrico sia sotto tensione. Se la spia rimane spenta, provare a collegarli nella stessa stanza per testare.

Posso utilizzare il Powerline con un contatore Linky?

Sì, il Powerline funziona con i contatori Linky. Il segnale Powerline si propaga sull'impianto elettrico interno indipendentemente dal contatore.

Come proteggere la mia rete Powerline?

Premere il pulsante Pair di ciascun adattatore entro 2 minuti per stabilire una connessione crittografata AES a 128 bit. Evitare di premere accidentalmente il pulsante Reset.

Qual è la velocità effettiva del Powerline?

La velocità effettiva dipende dalla qualità del cablaggio elettrico e dalla distanza. In condizioni ottimali, è possibile raggiungere 100-200 Mbps nella pratica.

Posso collegare una ciabatta tra l'adattatore e la presa a muro?

È sconsigliato utilizzare una ciabatta perché il filtro antiparassita potrebbe ridurre le prestazioni. Collegare direttamente l'adattatore a una presa a muro.

Come resettare l'adattatore?

Tenere premuto il pulsante Reset per circa 10 secondi fino a quando le spie lampeggiano. L'adattatore torna alle impostazioni di fabbrica.

Il Powerline funziona in stanze diverse?

Sì, a condizione che le stanze siano sullo stesso circuito elettrico e la distanza non superi i 300 metri di cavo.

Posso aggiungere altri adattatori Powerline TP-Link?

Sì, è possibile aggiungere altri adattatori compatibili HomePlug AV. Premere Pair su un adattatore esistente e poi sul nuovo per associarli.

Cosa fare se l'adattatore si surriscalda?

Un leggero calore è normale. Se l'apparecchio diventa molto caldo, scollegarlo e verificare che non sia ostruito. Evitare di posizionarlo in un luogo confinato.

MANUALE UTENTE TL-WPA4221 KIT TP-LINK

TP-Link Italia S.r.l. Via Gobetti 2/A 20063 Cernusco sul Naviglio (MI)

TP-Link France SARL 16-18 avenue Morane Saulnier, 78140 Vélizy-Villacoublay, France

1. Collegiate il powerline Ethernet ad una porta LAN del modem/router mediante un cavo di rete Ethernet.
2. Inserite i dispositivi powerline in prese elettriche a muro adiacenti.
3. Premete il tasto Pair sul powerline Ethernet. Il LED Power ⏻ inizierà a lampeggiare.
4. Premete il tasto Pair sul powerline wireless. Il LED Power ⏻ inizierà a lampeggiare.
5. Entro 2 minuti, entrambi i LED Powerline 🏠 devono accendersi.
6. Per estendere la rete Wi-Fi del modem/router, premete il tasto WPS sul modem/router per attivare WPS (fate riferimento alla guida utente del modem/

Italiano

router in caso di difficoltà), quindi premete il tasto Wi-Fi sul powerline wireless.

1. A seconda del tipo di rete emessa dal modem/router wireless, verificate che i LED Wi-Fi 2.4GHz e/o 5GHz del powerline wireless lampeggino velocemente e che poi rimangano accesi fissi.
2. Infilate il powerline wireless nella presa elettrica desiderata.
3. Verificate nuovamente lo stato di entrambi i LED Powerline 📁.

Consigli d'uso

• Si consiglia di collegare tutti i powerline alle prese da 10A (prese piccole) o di collegare tutti i powerline alle prese da 10/16A (ibride o grandi).
• Un LED Powerline 📁 lampeggiante o rosso indica una bassa intensità del segnale. Se possibile, collegate il powerline ad un'altra presa.
• Inserite i dispositivi powerline direttamente nelle prese a muro, evitando multiprese.
• Se è necessario l'utilizzo di una multipresa, occorre utilizzare modelli powerline con presa elettrica integrata passante alla quale è possibile collegare la multipresa.

Italiano

- Il Wi-Fi 5GHz non è disponibile nei prodotti single-band. Per i prodotti multiple-band, l'extender powerline clona contemporaneamente le reti Wi-Fi 2.4GHz e 5GHz Alcuni modem/router permettono di clonare solamente una rete alla volta. Consultate la guida utente del router per ulteriori informazioni.

- Se il modem/router non supporta WPS, potete configurare le impostazioni wireless da computer mediante l'interfaccia web del powerline wireless, raggiungibile tramite l'utility Powerline Scan o da smarthpone o tablet con l'app tpPLC.

• L'utility tpPLC è scaricabile alla pagina http://www.tp-link.it/download-center.html.

- L'app tpPLC è invece disponibile visitando App Store e Google Play o scansionando il codice QR.

1. Cosa fare se non c'è connessione Internet tramite rete powerline?

Varificate che tutti i dispositivi powerline siano connessi allo stesso impianto elettrico.

Varificate che tutti i LED Powerline 📁 siano accesi.

Varificate che il cablaggio sia corretto.

Verificate la connessione Internet collegando il computer direttamente al modem/router.

Mantenendo i powerline accesi, resettateli premendo il tasto RESET (se presente) o il tasto PAIR (se non presente il tasto reset) per 12 secondi, quindi ripetete la procedura d'installazione.

1. Cosa posso fare se un dispositivo powerline accoppiato con successo non si riconnette una volta riposizionato?

Varificate che tutti i dispositivi powerline siano connessi allo stesso impianto elettrico.

Provate a cambiare le prese elettriche cui sono connessi i dispositivi powerline.

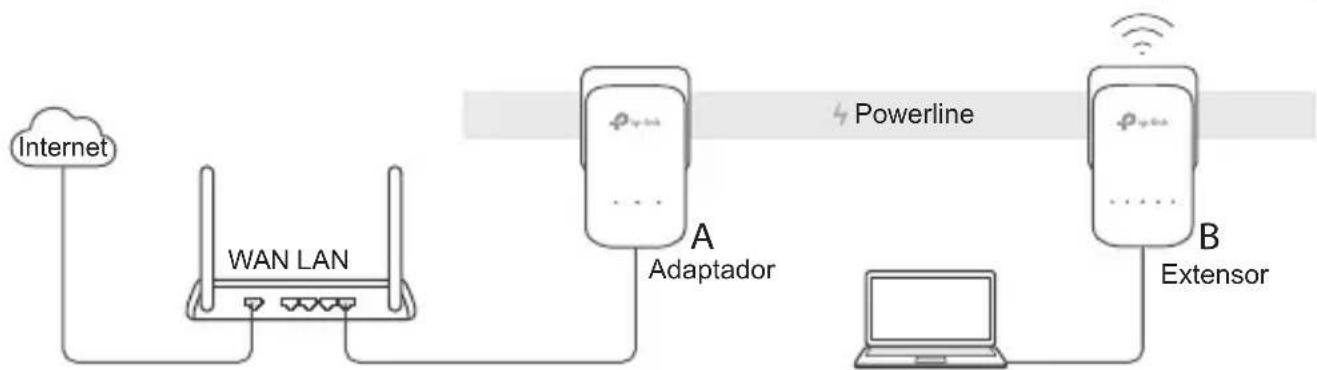


TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive 2014/53/UE, 2009/125/CE e 2011/65/UE.

La dichiarazione di conformità EU originale si trova in http://www.tp-link.com/en/ce.

Português

Informazioni di Sicurezza

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi.
  • Non provate a disassemblare, riparare o modificare il dispositivo.
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless.
• La presa elettrica dovrà essere installata vicino al dispositivo e facilmente accessibile.

- Per i dispositivi passthrough, potete collegare le strisce multipresa alle prese elettriche integrate nei dispositivi, ma non potete collegare altri dispositivi del medesimo o di altro tipo.

- Inserite i dispositivi powerline direttamente nelle prese elettriche a muro ed evitate strisce multipresa, triple o altri adattatori elettrici.

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo. Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio.

Garanzia limitata 3 anni

Esclusivamente per prodotti marchiati TP-Link.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate, per un periodo di 3 anni dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
